Typ CW +5/18 & CW -52/14

begehbare Doppel - Klima - Prüfzelle - Klimadifferenzkammer

Leistungsdaten,Prüfzelle 1:

Temperaturprüfungen:
Temperaturbereich +5°C bis +50°C
Temperaturabweichung ±0,5 bis ±1 K zeitlich
Temperaturänderungsgeschwindigkeit, Heizen: 1 K/min
im Mittel, ohne Wärmeeinstrahlung, Kühlen: 1 K/min
gemessen in der Zuluft
Wärmekompensation max. ca. 5000 W bei +5°C

Klimaprüfungen:
Temperaturbereich +5°C bis +50°C
Temperaturabweichung ±0,5 K zeitlich
Feuchtebereich 10% bis 95% rel. Feuchte
Taupunktbereich +5°C bis +49°C
Feuchteabweichung ±1 - 3% r.F. zeitlich

Abmessungen:
Prüfvolumen ca. 18 m³
Prüfraumabmessungen 3000 x 2000 x 3000 mm (B x T x H)
Außenabmessungen Zelle 3400 x 4200 x 3400 mm (B x T x H)
Maschineneinheit integriert
Schaltschrank integriert
Prüfraumtüre 900 x 1900 mm (B x H)
Gesamtgewicht ca. 3t, auf Schienen fahrbar
Hinweis: Die Prüfraumtiefe wurde erhöht, um zu einem späteren Zeitpunkt noch einen
Heizkasten installieren zu können.

Leistungsdaten, Prüfzelle 2:

Temperaturprüfungen:
Temperaturbereich -52°C bis +100°C
Temperaturabweichung ±0,5 bis ±1 K zeitlich
Temperaturänderungsgeschwindigkeit, Heizen: 1,5 K/min von -50°C bis +80°C
im Mittel, ohne Wärmeeinstrahlung, Kühlen: 1,5 K/min von +80°C bis -30°C
gemessen in der Zuluft
Wärmekompensation max. ca. 5000 W bis -40°C

Klimaprüfungen:
Temperaturbereich +5°C bis +50°C
(mittels Softwareupdate durch den Hersteller kann ein erweiterter Klimabereich freigegeben werden)
Temperaturabweichung ±0,5 K zeitlich
Feuchtebereich 10% bis 95% rel. Feuchte
Taupunktbereich +5°C bis +49°C
Feuchteabweichung ±1 - 3 % r.F. zeitlich

Abmessungen:
Prüfvolumen ca. 14 m3
Prüfraumabmessungen 3000 x 1600 x 3000 mm (B x T x H)
Außenabmessungen Zelle 3400 x 3900 x 3400 mm (B x T x H)
Maschineneinheit integriert
Schaltschrank integriert
Prüfraumtüre 900 x 1900 mm (B x H)
Gesamtgewicht ca. 3t, feststehend ±0,5 bis ±1 K zeitlich
Temperaturänderungsgeschwindigkeit, Heizen: 1,5 K/min von -50°C bis +80°C
im Mittel, ohne Wärmeeinstrahlung, Kühlen: 1,5 K/min von +80°C bis -30°C
gemessen in der Zuluft
Wärmekompensation max. ca.5000 W bis -40°C


zweifache Temperaturmessung durch Zuluft - PT 100 und Abluft - PT 100,
gewünschter Regelfühler umschaltbar
Einsatz von Kältemitteln nach neuesten Erkenntnissen
Grundausstattung, Zelle 1, Warmseite:

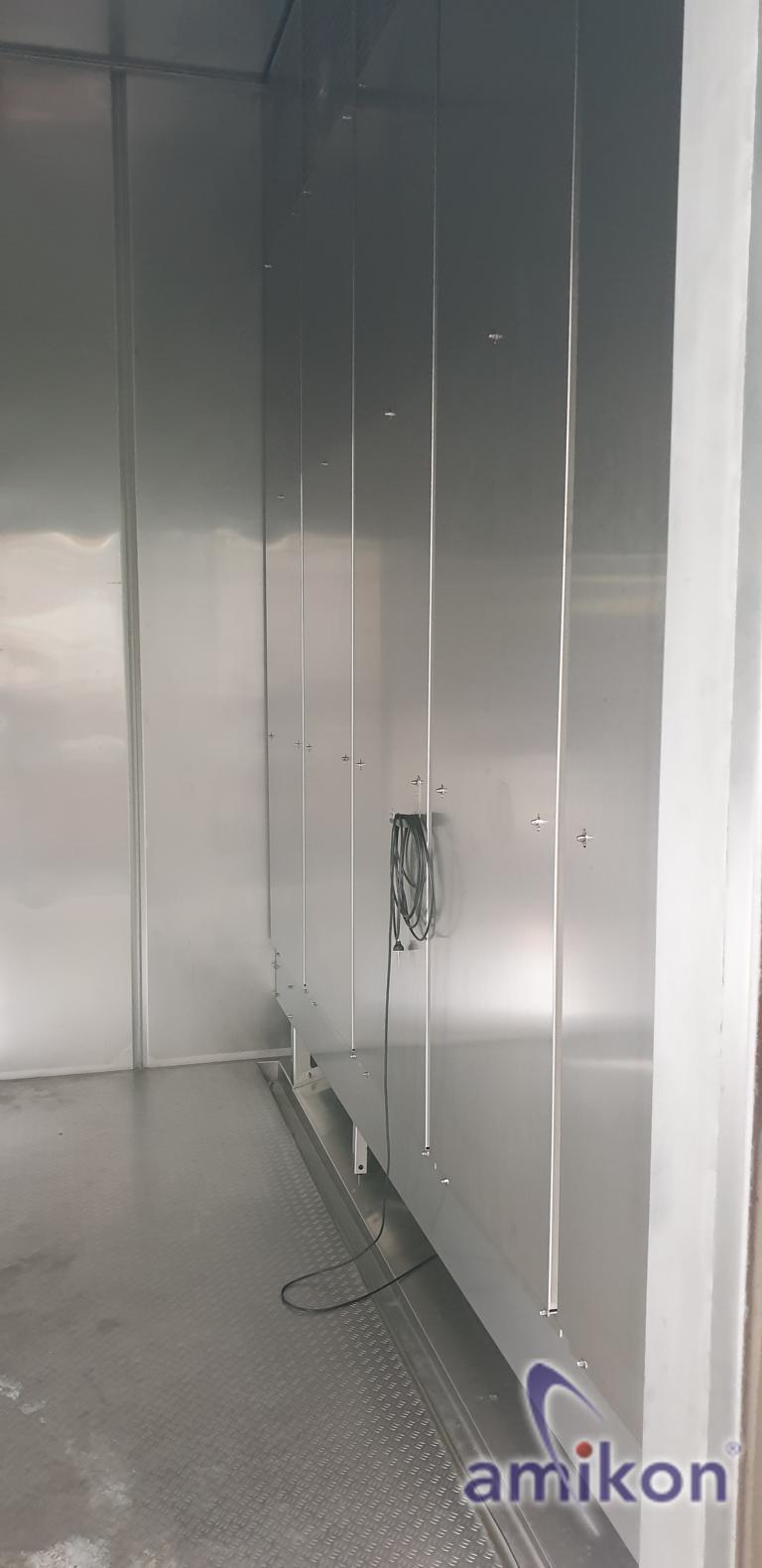

Prüfzelle, Innenverkleidung Edelstahl,verschweißt
Prüfzelle auf Fahrschienen verfahrbar

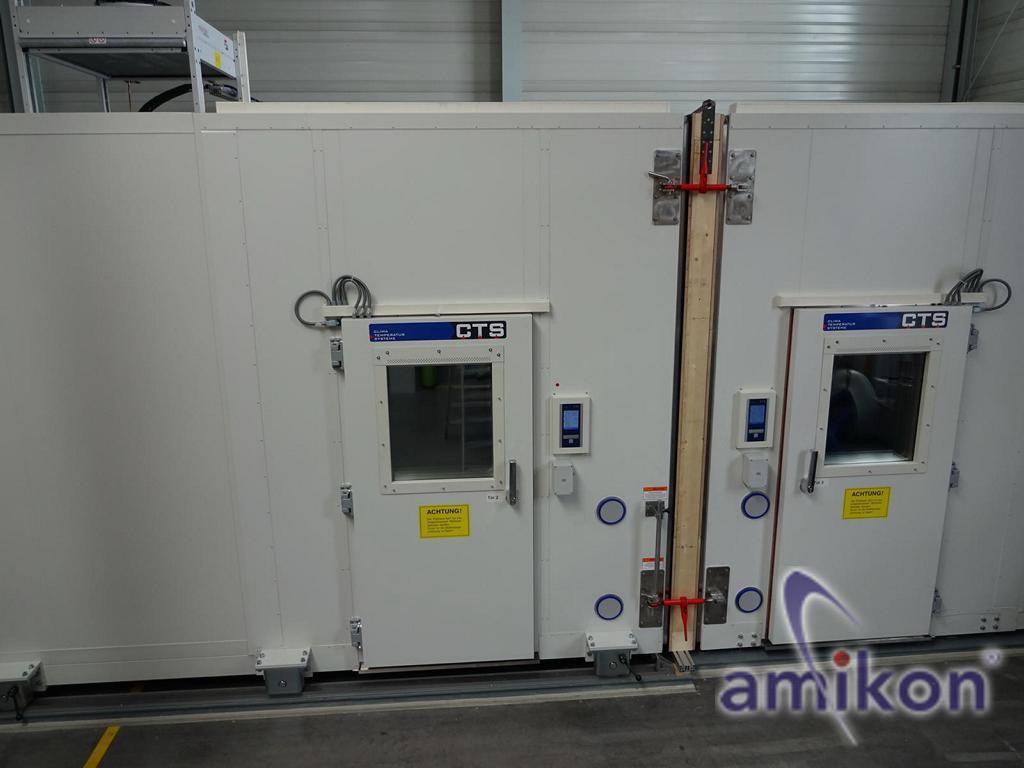

Wandaussparung 3000 x 3000 mm (B x H) zur Zelle 2 hin
Anflanschen der Zelle 2 über Gewindespindeln mit Handrad

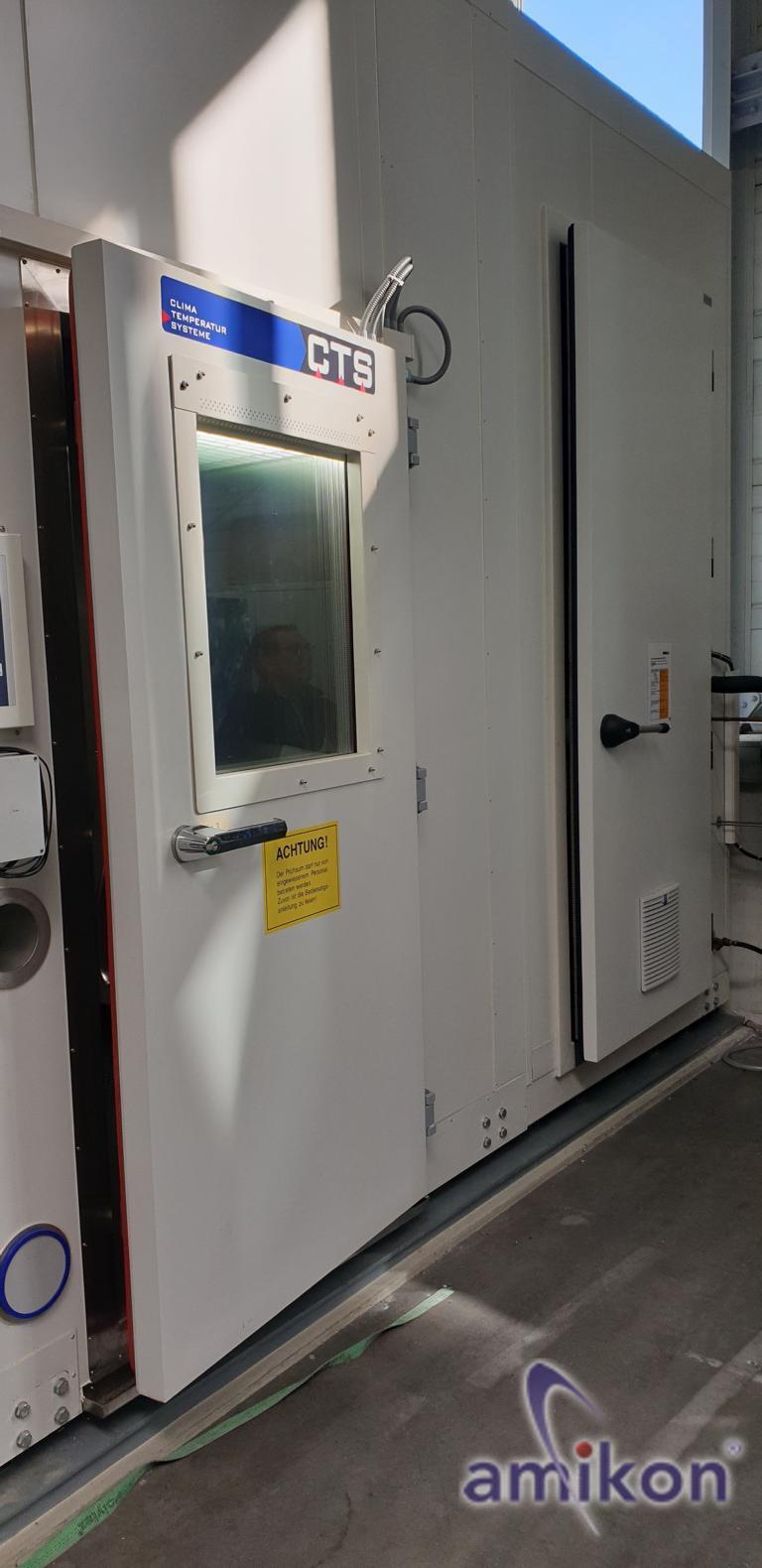

seitliche Begehtüre 900 x 1900 mm (B x H) mit Beobachtungsfenster
1 x Durchführung ø 125 mm,

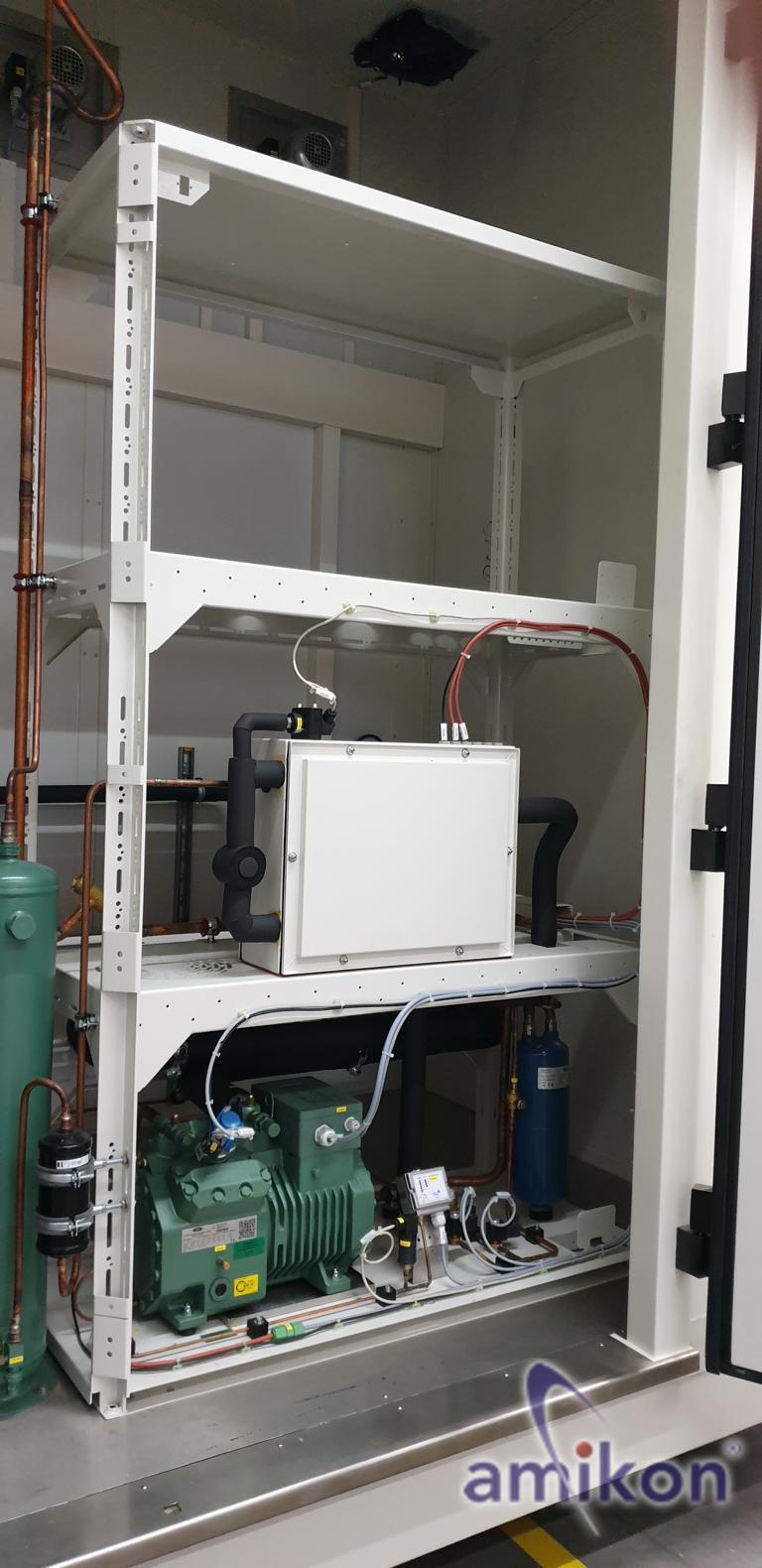

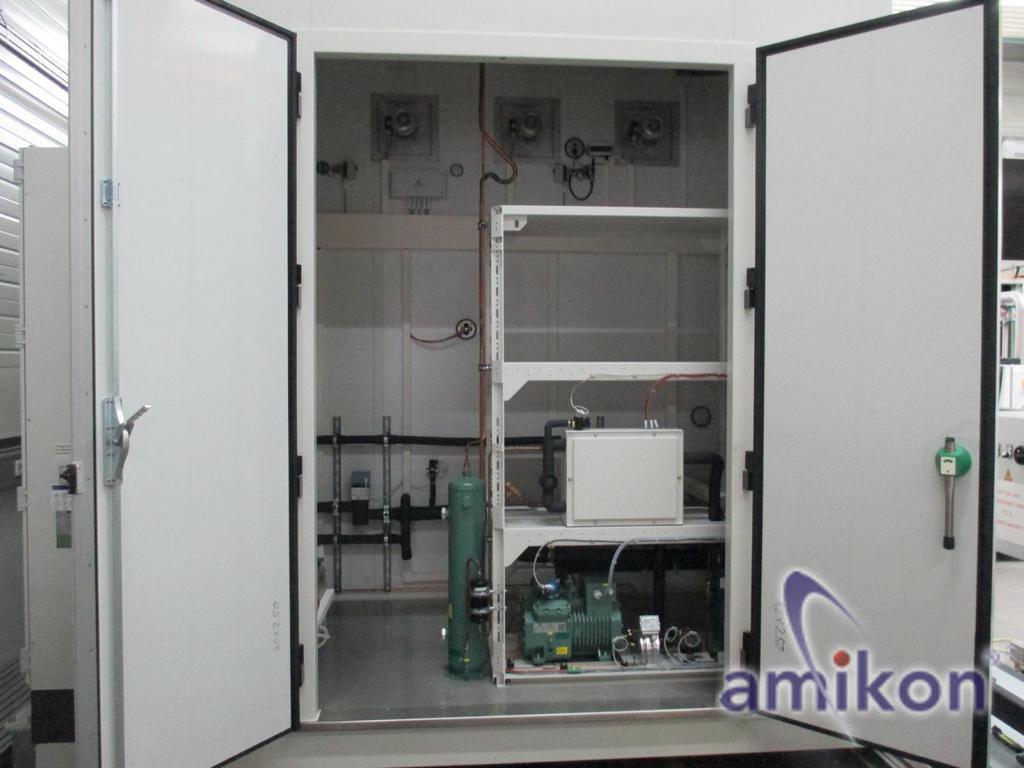

Kältemaschine intern luftgekühlt
Grundausstattung, Zelle 2, Kaltseite:
Prüfzelle, Innenverkleidung Edelstahl, verschweißt
Prüfzelle auf Unterlüftungsprofilen feststehend
Wandaussparung 3000 x 3000 mm (B x H) zur Zelle 1 hin
Anflanschen der Zelle 1 über Gewindespindeln mit Handrad
seitliche Begehtüre 900 x 1900 mm (B x H) mit Beobachtungsfenster
1 x Durchführung ø 125 mm, Einbauort nach Kundenvorgabe
Kältemaschine extern luftgekühlt

Steuerung / technische Ausführung:
CID-Software zur Programmierung und Datendokumentation
Ethernet – Schnittstelle
RS 232 – Schnittstelle

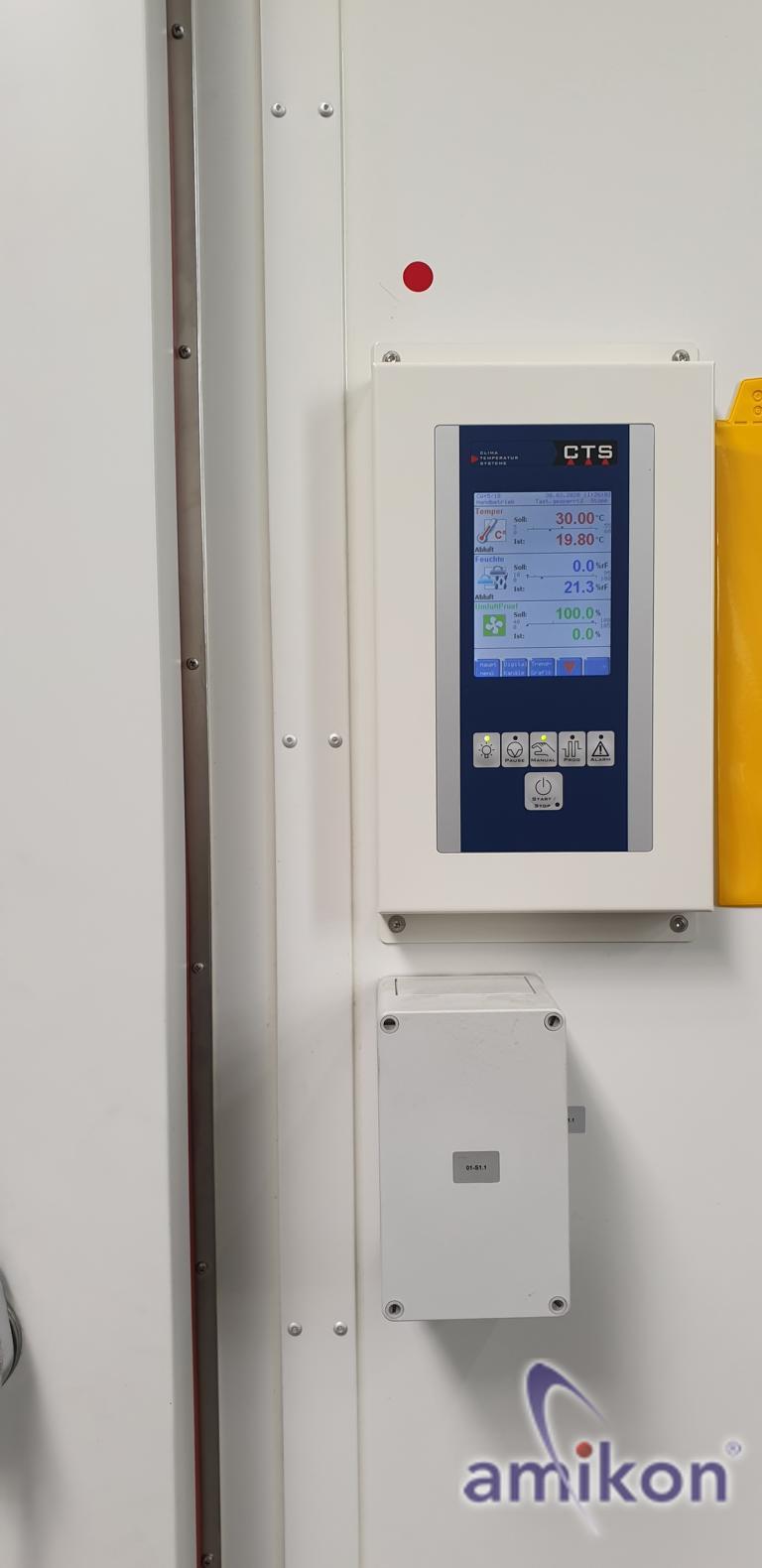

Touch-Panel mit Farb LCD-Anzeige in der Frontseite mit einfacher Bedienung
durch Menü-Führung
feste Tasten für elementare Anlagenfunktionen wie Start/Stopp,
Festwert- / Programmbetrieb, Pause, Licht usw.
Fehleranzeige im Klartext
potentialfreier Kontakt für Störmeldung
einstellbarer Software-Temperaturbegrenzer min. und max.
Sicherheitstemperaturbegrenzer nach DIN EN 14597
wartungsfreies kapazitives Feuchtemeßsystem
CE – Konformität sowie Dokumentation nach Maschinenrichtlinie 2006/42/EG

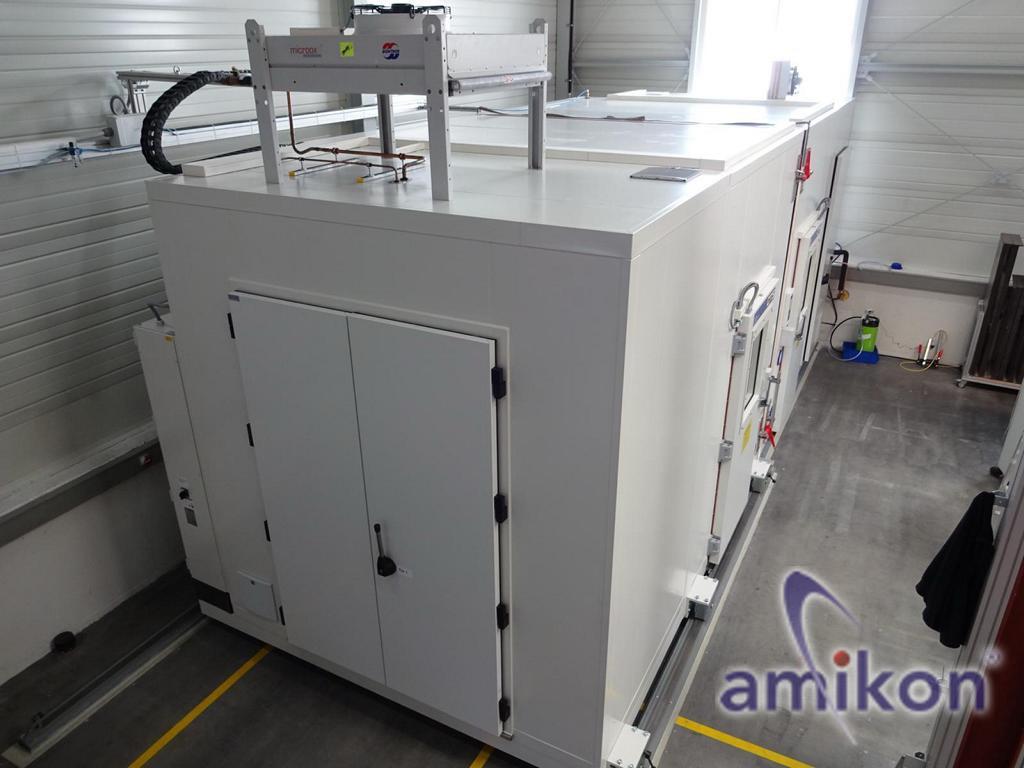

Externer luftgekühlter Verflüssiger enthalten
Für Zelle 2.
Abmessungen ca.1400 x 1600 x 1500 mm (B x T x H)
Entfernung unmittelbar vor der Außenwand aufgestellt
Gewicht ca. 250 kg.
Schalldruckpegel 53 dB(A) gemessen in 10 m Entfernung
(nach DIN 45 635 Teil 1,
Genauigkeitsklasse 2)

2 x Analog-Out
Signale 0 – 10V.
Ausgabe jeweils Temperatur Soll / Ist und
r.F. Soll / Ist.
2 x unabhängiger Temperaturbegrenzer max.
2 x zusätzliche Rohrdurchführung ø 125 mm

2 x drehzahlgeregelte Umluftventilatoren
Um die Anströmgeschwindigkeit (nicht gerichtet)
auf den Fensterflächen variieren zu können:

Medienanschlüsse,Zelle 1:

Elektroanschluss:
Elektroanschluss 400 V +6/-10 %, 3/N, 50 Hz
Nennleistung ca. 25 kW
Nennstrom ca. 45 A
Hauptanschluss auf Klemmen geführt, Anschluss von oben
Hauptschalter in der Seitenwand des Schaltschrankes
eingebaut
bauseitige Absicherung 63 A träge
Schutzart IP 54

Zulauf R ½ “
Verbrauch max.20 l/h
Vordruck 1 – 6 barÜ
vollentsalztes Wasser ohne Chemiezusätze
und einer max.Leitfähigkeit von 10 μS,
pH-Wert 6 - 7
System frei von Druckstößen
Wasser frei von Algen und Verunreinigungen

Kühlwasseranschluss

nicht erforderlich
Druckluft: Anschluss: R ½ “
Druck: 6 bis 10 barÜ
Verbrauch: max. ca. 3 Nm3 / h
Max. Eintrittstemperatur: 35°C
Qualitätsklasse der Druckluft nach
EN ISO 8573-1
- Teilchengröße: Klasse 3
- Wassergehalt: Klasse 6
- Ölgehalt: Klasse 3
Prüfraumablauf:
R 1 “, drucklos in Gully
Druckausgleichsrohr: ø 125 mm, oben aus dem Gerät herausgeführt
Der Druckausgleich darf niemals verschlossen
werden.

Medienanschlüsse,Zelle 2:

Elektroanschluss:
Elektroanschluss 400 V +6/-10
%,3/N,50 Hz
Nennleistung ca.30kW
Nennstrom ca. 55A
Hauptanschluss auf Klemmen geführt, Anschluss von oben
Hauptschalter in der Seitenwand des Schaltschrankes eingebaut
bauseitige Absicherung 63A träge
Schutzart IP 54

Befeuchtungswasser: Zulauf R ½ “
Verbrauch max. 20 l/h
Vordruck 1 – 6 barÜ
vollentsalztes Wasser ohne Chemiezusätze
und einer max. Leitfähigkeit von 10 μS,
pH-Wert 6 - 7
System frei von Druckstößen
Wasser frei von Algen und Verunreinigungen
Kühlwasseranschluss nicht erforderlich
Druckluft: Anschluss: R ½ “
Druck: 6 bis 10 barÜ
Verbrauch: max. ca. 3 Nm3 / h
Max. Eintrittstemperatur: 35°C
Qualitätsklasse der Druckluft nach
EN ISO 8573-1
- Teilchengröße: Klasse 3
- Wassergehalt: Klasse 6
- Ölgehalt: Klasse 3
Prüfraumablauf: R 1 “, drucklos in Gully
Druckausgleichsrohr: ø 125 mm, oben aus dem Gerät herausgeführt
Der Druckausgleich darf niemals verschlossen werden.

Techn.Ausführung:

Prüfraum Edelstahl V2A, Werkstoff-Nr. 1.4301
Stoßkanten der Zellenelemente dampfdicht
verschweißt
Fußboden Edelstahl V2A, Werkstoff-Nr. 1.4301
Fußbodenbelastung 10 000 N/m2
Radlast 600 N/Rad (Auflagefläche 4 cm2)
Luftführung - Zuluft im Bodenbereich des
Luftbehandlungsraumes
- Abluftansaugung im Deckenbereich des
Luftbehandlungsraumes
Temperierung - Heizung durch Edelstahlheizkörper mit
Sicherheitstemperaturbegrenzer
- Kühlung durch Direktverdampfung in einem
Lamellenverdampfer
Klimasystem - Befeuchtung über Dampfbefeuchter mit
automatischer Wassernachspeisung
- Entfeuchtung über separaten Verdampfer
durch Kondensation
Beleuchtung LED-Prüfraumbeleuchtung in der Tür;
Prüfraumbeleuchtung über das Bedienteil
geschaltet
Außenverkleidung Stahlblech verzinkt, kunststoffbeschichtet
Lackierung Zelle RAL 9002 grauweiß
Maschineneinheit RAL 9002 grauweiß
Schaltschrank RAL 7035 lichtgrau
Türanschlag rechts oder links möglich

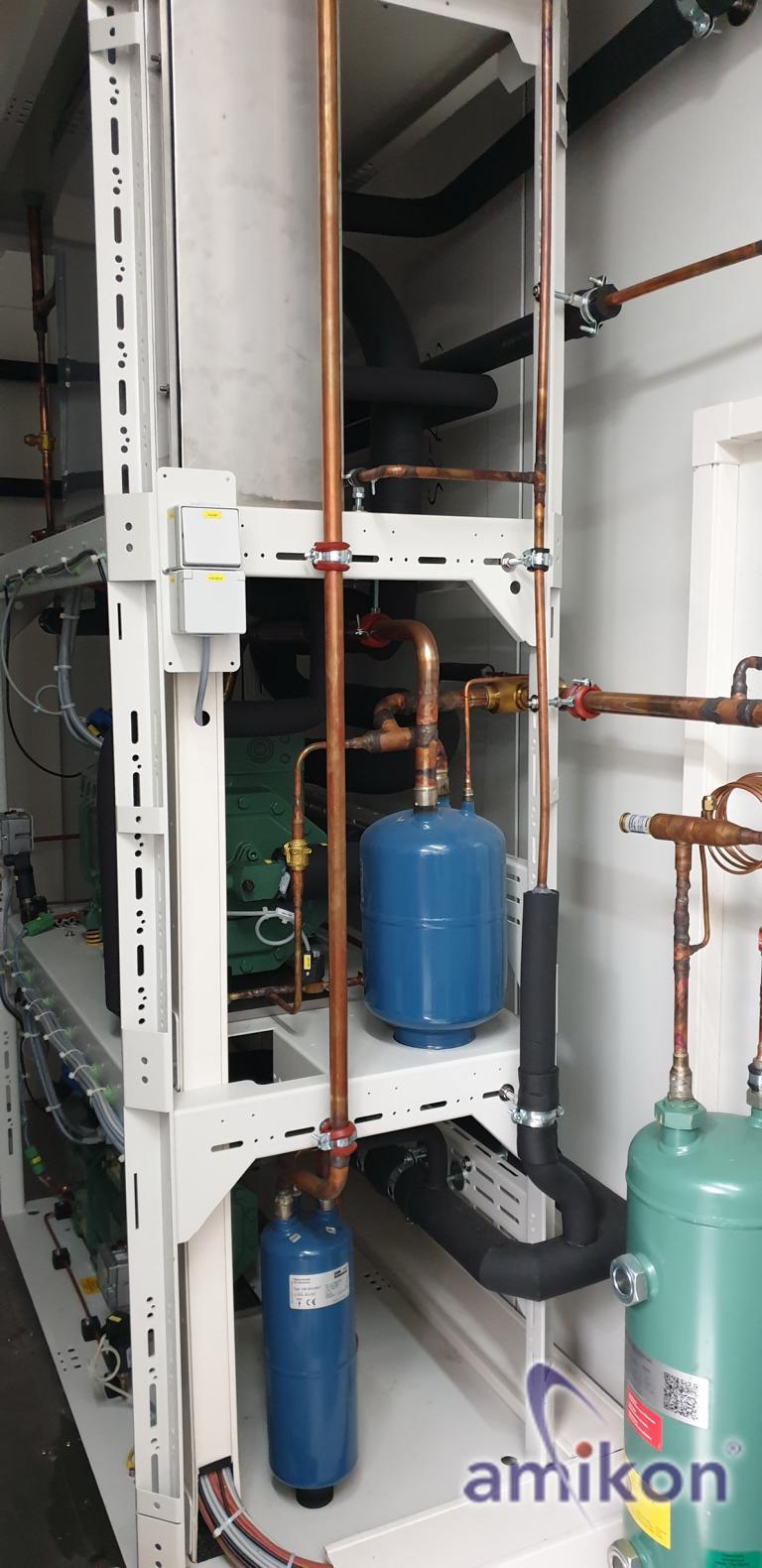

Kälteaggregat - luftgekühlt, geräuscharm, Halbhermetik,
stufenlose Leistungsanpassung durch
elektronisches Überwachungs- und
Steuerungssystem,
- umweltfreundliches Kältemittel R 404 A / R 23
Wärmeabgabe an den ca. 2 kW (extern luftgekühlt)
Aufstellungsraum ca. 20 kW (max. intern luftgekühlt)
Schalldruckpegel nach DIN EN ISO 3744
68 dB(A) gemessen in 1m Abstand von vorne

Gesamtgewicht ca. 3 t, feststehend

Aufstellplan der Klimakammer als PDF zum downloaden: Hier Klicken

Typ: CW +5/18 CW -52/1 Klimadifferenzkammer

Zustand: Sehr gut / gebraucht / used

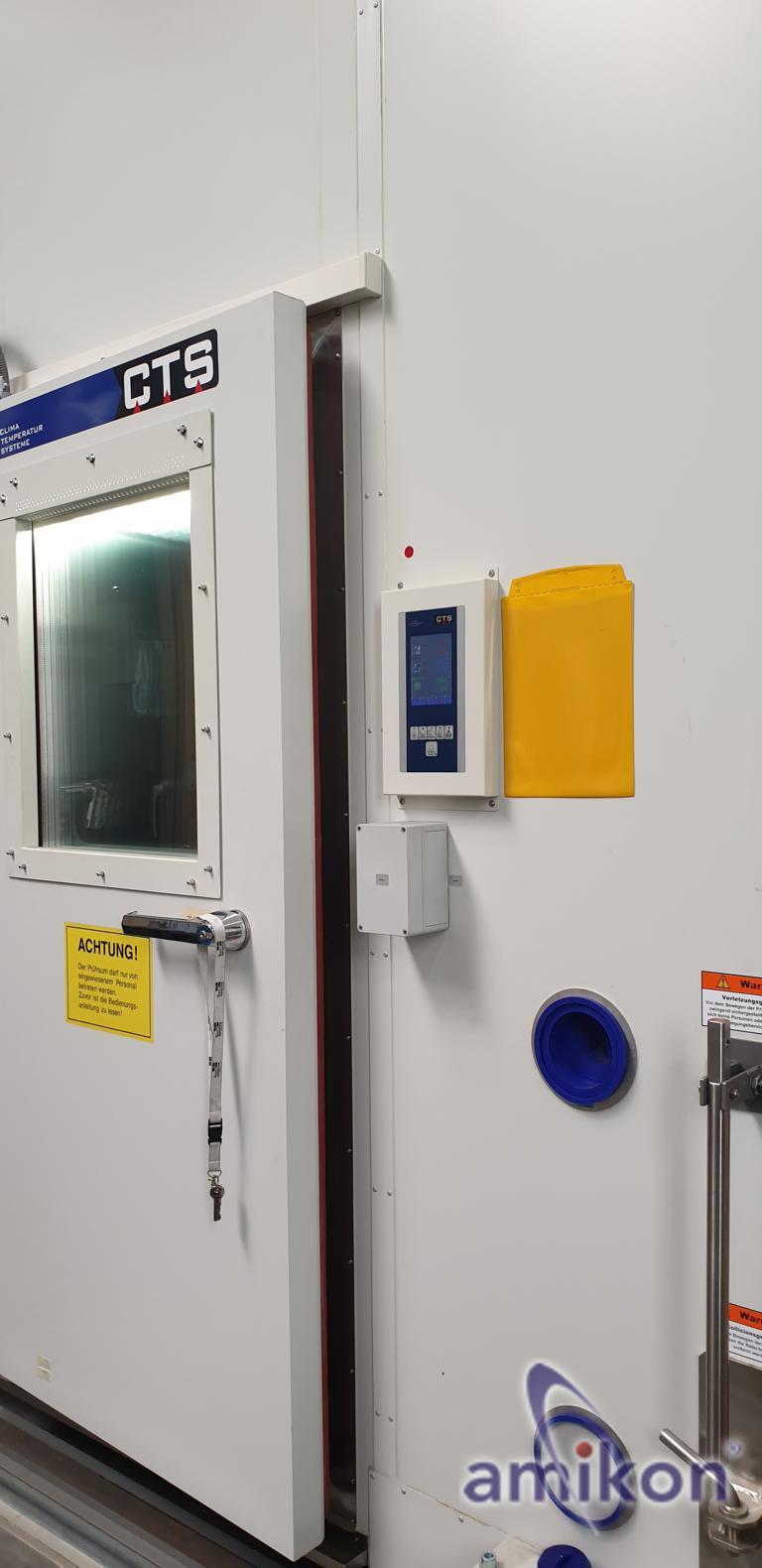

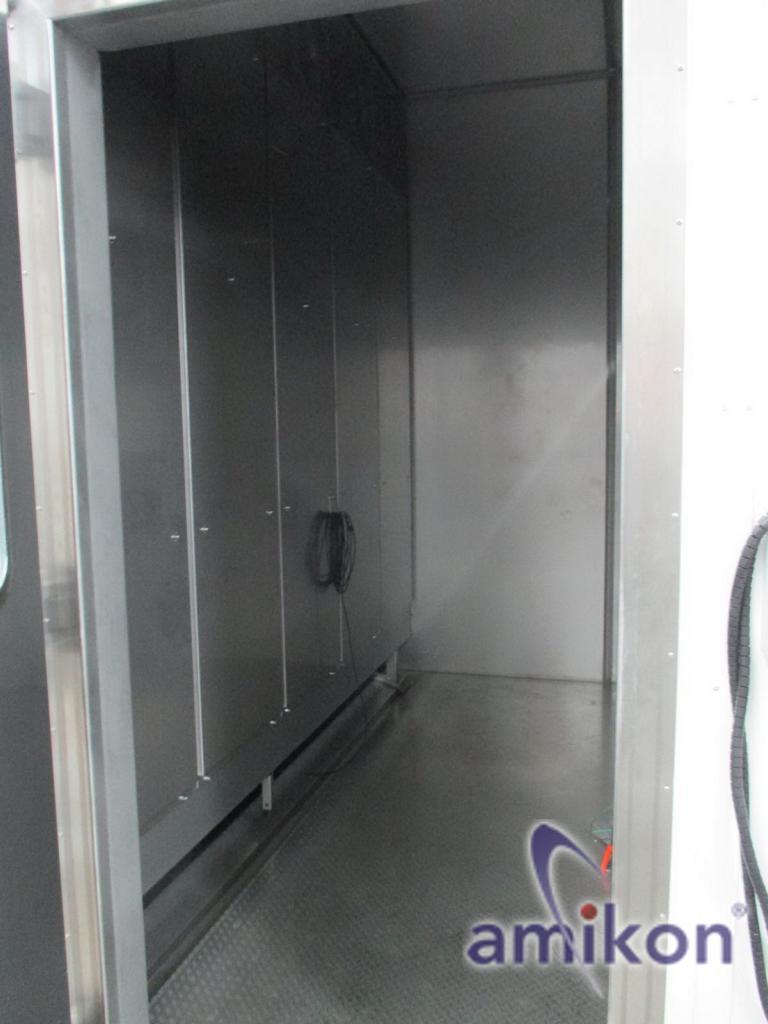

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)
