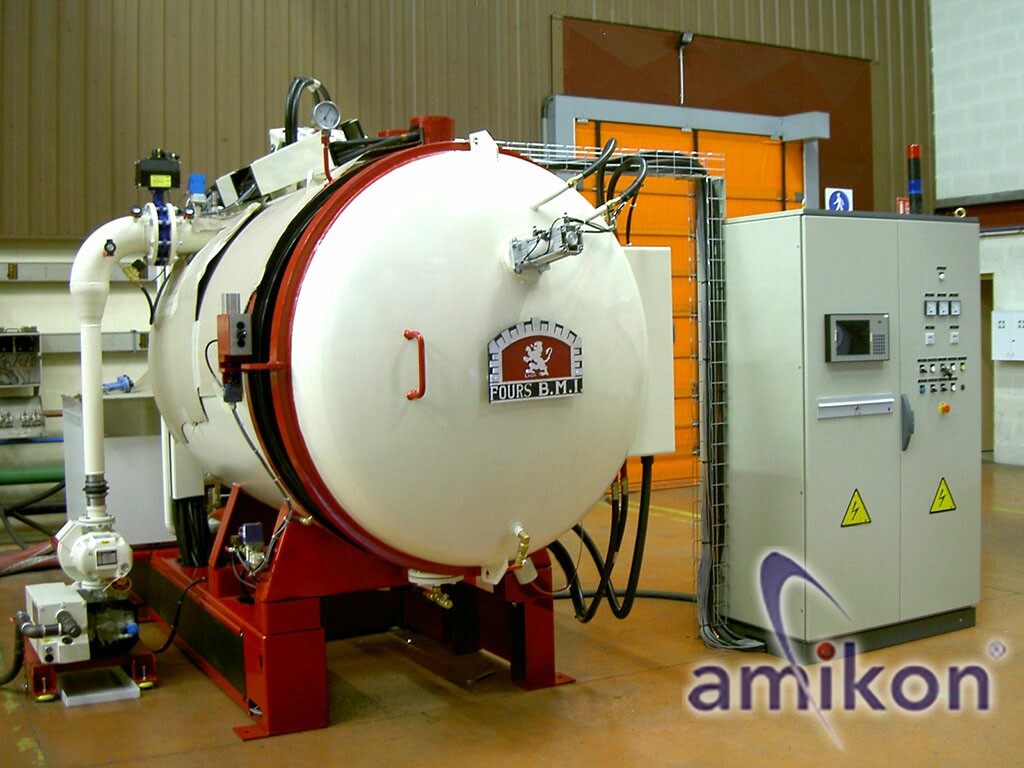

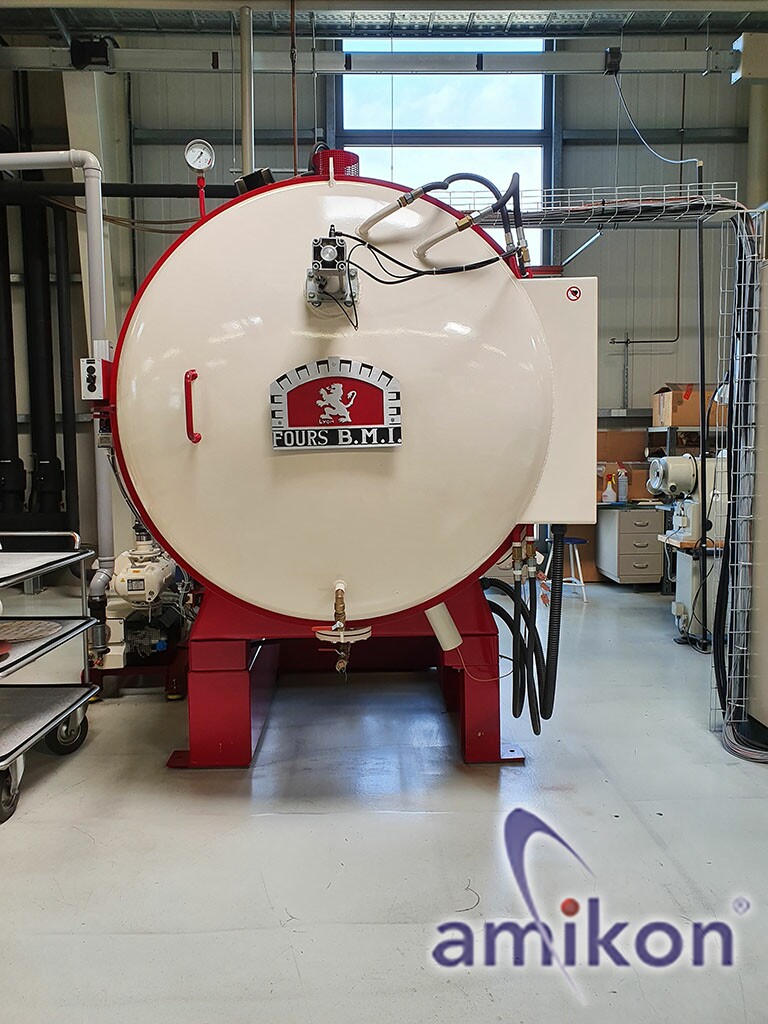

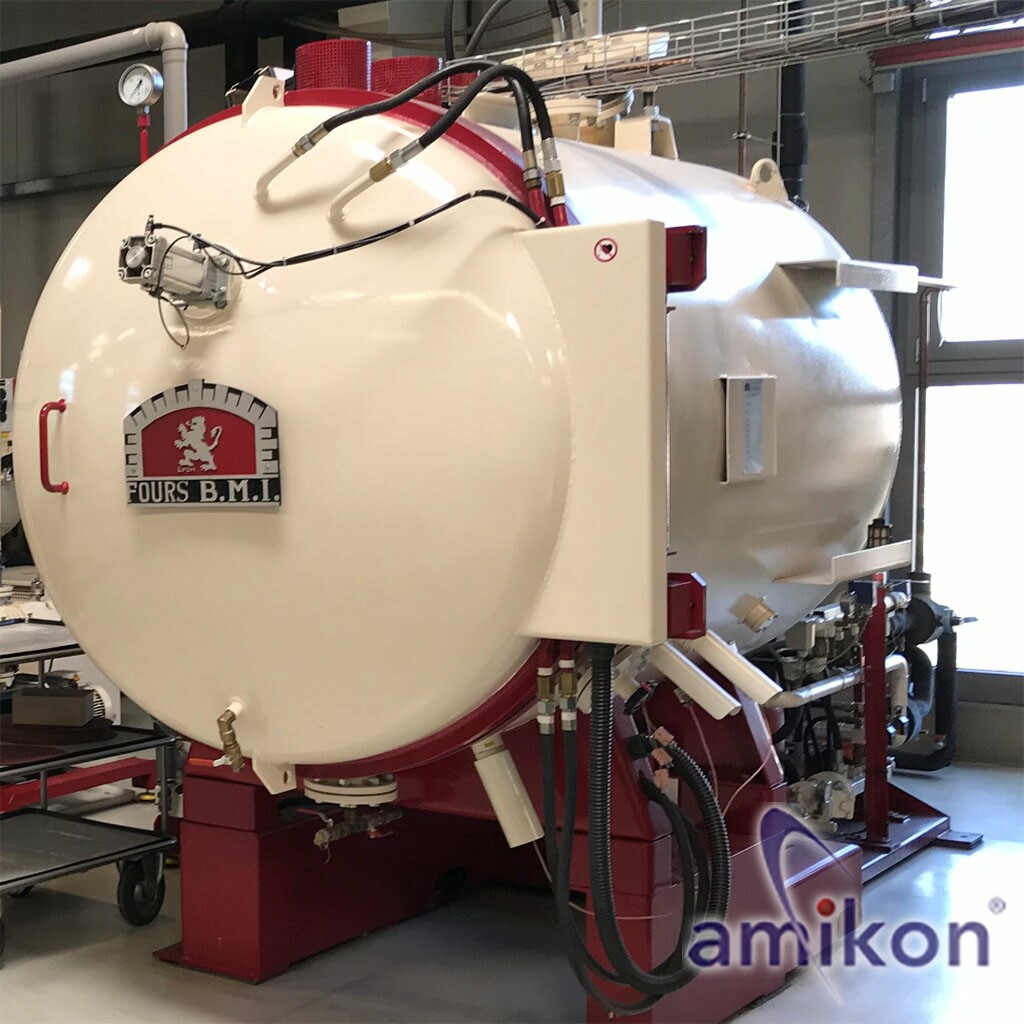

FOURS INDUSTRIAL BMI Vacuum Furnace B54R 200/750°C

FOURS INDUSTRIAL BMI

Hier bieten wir eine Vakuum Anlassofen Anlage an.

Die Anlage erlaubt unter den günstigsten technischen und wirtschaftlichen
Bedingungen die Behandlung von:

- Anlassen von Stählen ohne Oberflächenoxydation (Blankanlassen)
- Anlassen von nichteisenhaltigen Metallen
- Aushärtung von Berylliumbronze
- Warmbadbehandlungen
- Löten bei niedriger Temperatur

Dieser Ofen wird mittels eines integrierten Chassis aufgestellt. Er besteht aus einer
unabhängigen Anlage und einer automatischen Computersteuerung der Behandlungszyklen.
Durch den integrierten Computer wird gewährleistet, dass alle Programmabläufe durch:

- Vorprogrammierung aller Eingangsparameter
- Signalsendung von Druck- und Temperaturmesser

vollautomatisiert ablaufen.

Die folgenden Hauptsequenzen charakterisieren einen typischen Wärmebehandlungszyklus:

- Evakuierung des Gehäuses
- Heizung und Behandlung
- Abkühlung

Gemäß der durchzuführenden Behandlung wird der Zyklus als eine Reihe von gewählten
Sequenzen definiert. Die Daten, die jeder Sequenz entsprechen, werden menügesteuert mit
Hilfe des Computers über einen Tastbildschirm eingegeben:

- Sequenzdauer
- Heizungstemperatur
- Zusammensetzung der Gasmischungen und der gesamten Durchflussmenge

Die wichtigsten Elemente des Ofens sind:

- ein Vakuumofen

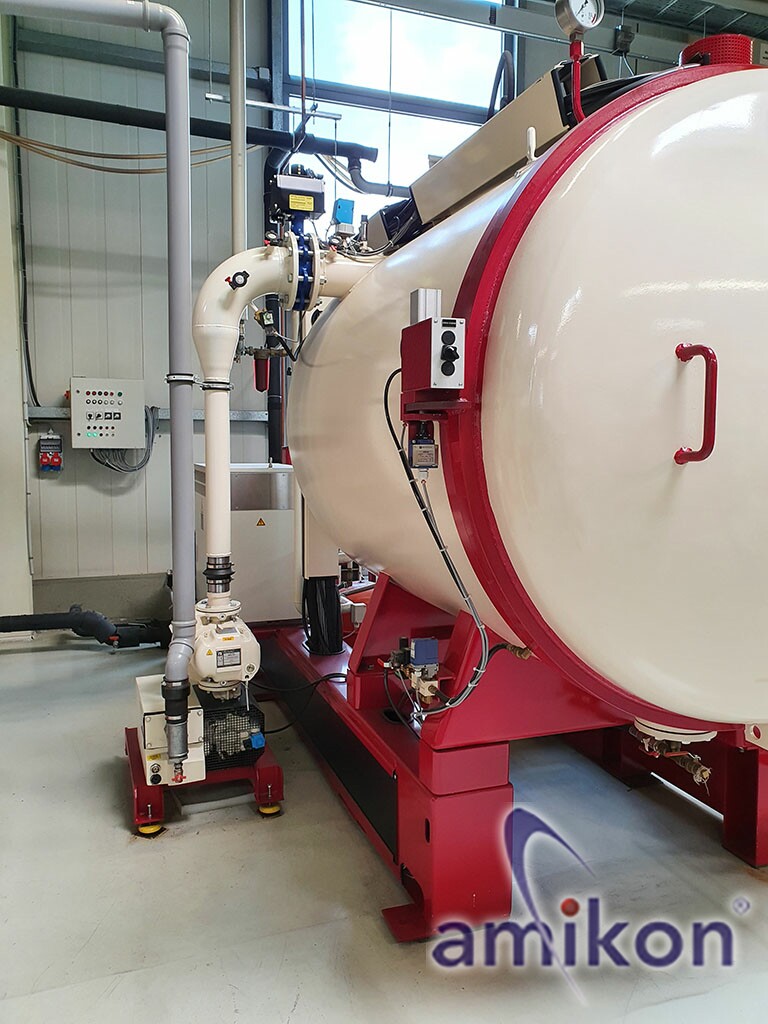

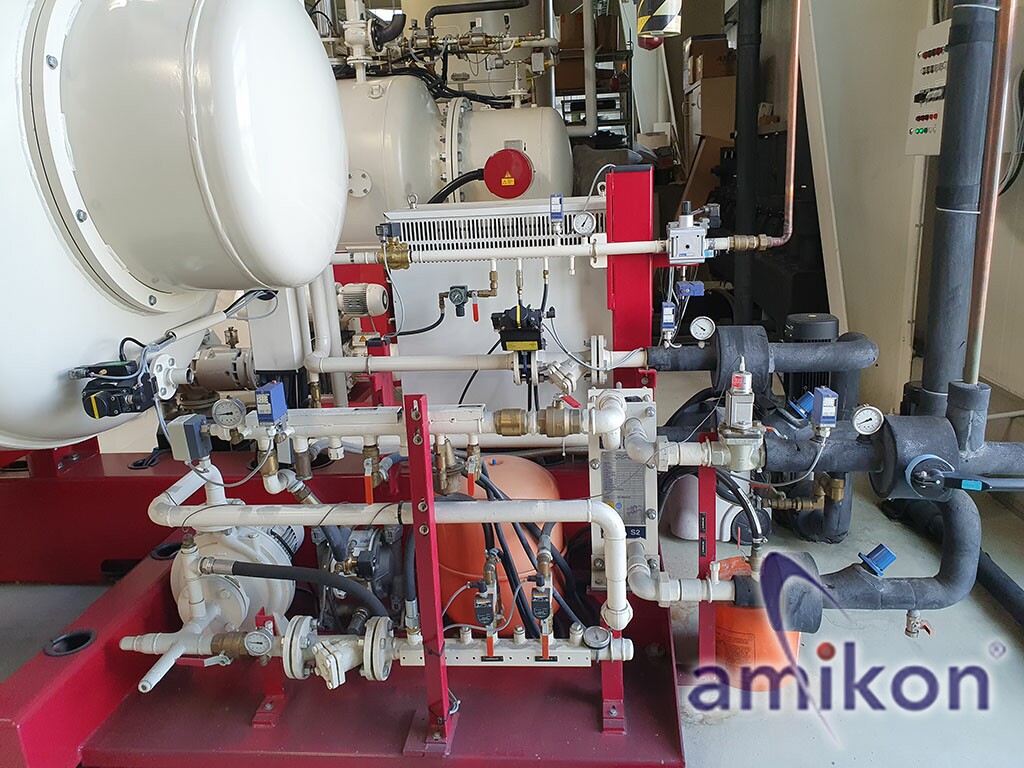

- ein Vakuumpumpenstand
- eine Medienverteilungsanlage
- eine automatische Regelung
- ein Heizungskreislauf

Technische Kenndaten

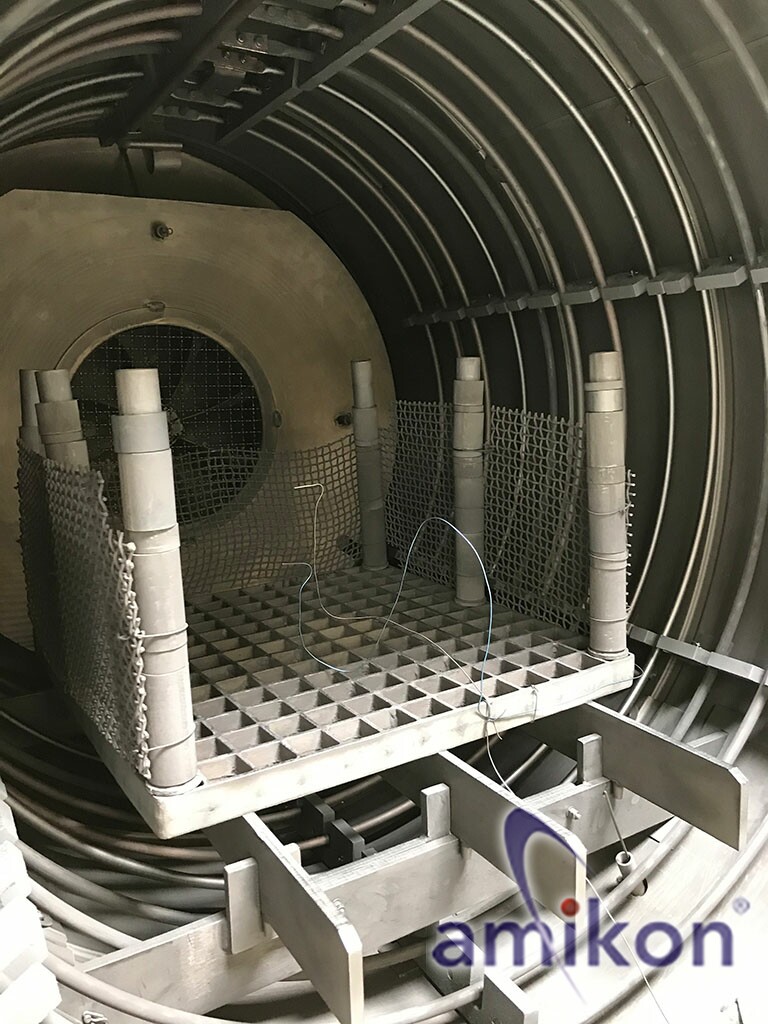

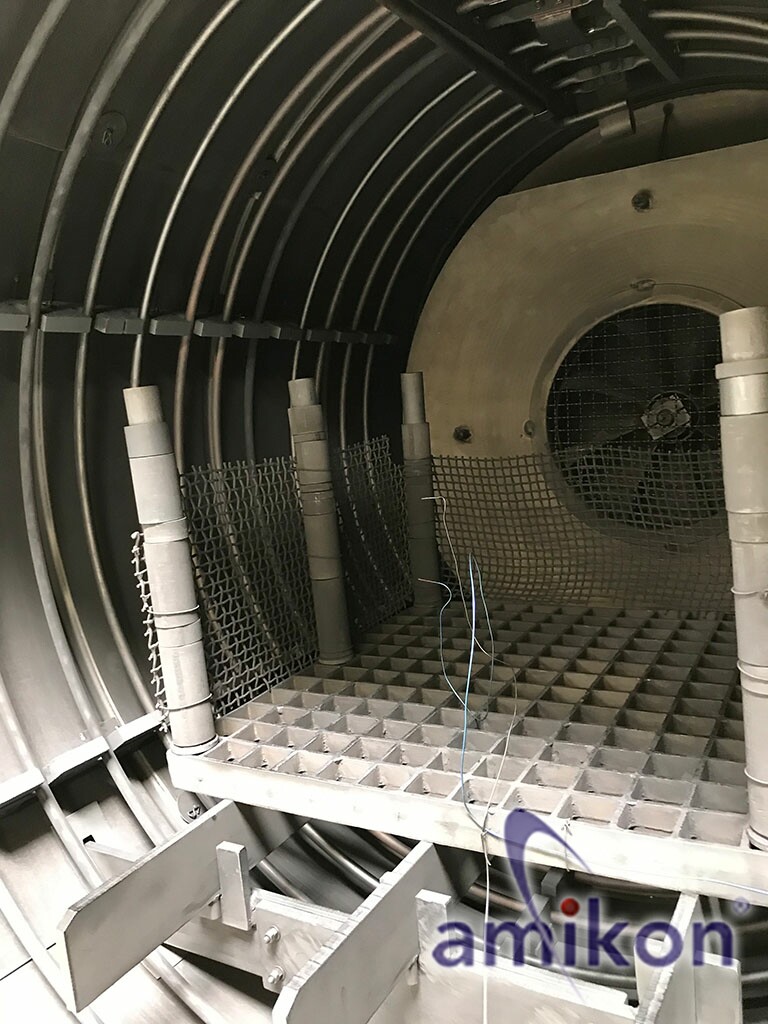

Nutzvolumen: Höhe 600 mm x Breite 600 mm x Tiefe 900 mm
Maximales zulässiges Gewicht: 600 kg

Temperatur
- Arbeitstemperatur: 200/750°C
- Temperaturgleichmäßigkeit im Beharrungszustand zwischen 200°C und 750°C: +-5°C

Nennleistungen
- Heizung der Charge: 60 kW
- Turbine Geschwindigkeit: 10 kW
- Mechanische Pumpe des Innenraums: 2,2 kW
- Roots Vakuumpumpe des Innenraums: 1,1 kW

Die Anlage ist für Grobvakuum konzipiert.

Druck im Innenraum
- Endvakuum: 5.10-3 mbar

Durchflussmenge des Pumpenstandes (gemäß Daten des Herstellers)
- Mechanische Pumpe: 100 m³/h
- Roots Vakuumpumpe bei 5.10-1 mbar: 440 m³/h

Dauer der Herstellung des Unterdruckes
- Bei 5.10-2 mbar: etwa 20 Minuten

N.B.: Die Vakuumdaten sind für einen leeren, entgasten und sauberen Ofen bei
Raumtemperatur angegeben.

Physische Daten

Abmessungen - Gewicht
- Ofen: 4500 kg
- Schrank: 400 kg
- Abmessungen: Breite 2.125 mm x Höhe 2775 mm x Tiefe 4150 mm

Aufstellmaße: Breite 5025 mm x Tiefe 7000 mm

Verbrauchs- und Kenndaten der Medien-Betriebsmittel

Elektroenergie
- Daten: 380 V 3 PH +T 50 Hz
- Installierte Leistung: 86,5 kVA

Wasser
- Durchsatz während des Zyklus: 3 m³/h
- Zusätzlicher Durchsatz bei der Kühlung: 16 m³/h
- Erforderlicher Druck: 3 bar relat.
- Temperatur: weniger als 25°C
- Wasserqualität ph: 6,5 bis 8
- TH: 10 bis 15

Gas

Behandlungsgas
(N2 oder N2+H2(0 bis 5%) oder Argon)
Verbrauch pro Zyklus (Kesselvolumen): 4 m³

Bedienungsgrenze

Zugelassene Werkstoffe

Mit diesem Ofen können vielfältige Werkstoffe behandelt werden, wie z.B.:
- Stähle
- Werkzeugstähle (1.2343, 2.2378, 1.2379)
- Schnellarbeitsstähle (1.3343, 1.3255, 1.3202)
- Edelstähle (Rostfreie Stähle, Maraging- und Hitzebeständige Stähle)

Verbotene Werkstoffe

Nicht für solche Werkstoffe zu empfehlen:
- Metalle oder Legierungen wie Zinn, Zink, Kadmium, Bronze, Blei, usw...
- Alle nicht-metallischen Teile, Teile aus Graphit und Aluminiumoxid ausgenommen

Umfassende Dokumentation / Unterlagen vorhanden

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
