FEI Quanta 600 Rasterelektronenmikroskop Oxford X-Max EDS Detektor

FEI REM

Das vielseitigste hochauflösende Niedrigvakuum-REM mit erweiterten Niedrigvakuumfunktionen
für die wirklich herausfordernden Proben und dynamischen Experimente.

Technologien, Materialien und Proben ändern sich schneller als je zuvor,
genau wie die Anforderungen des heutigen Analyselabors.
Analysewerkzeuge müssen Materialien mit sehr unterschiedlichen Eigenschaften aufnehmen
und gleichzeitig mehr Analysedaten in kürzerer Zeit erfassen.
Die Nachfrage nach zerstörungsfreien Analysetechniken und -funktionen steigt.

Die Quanta-Serie von FEI ist die fortschrittliche, flexible Lösung für aktuelle und zukünftige Diagnoseanwendungen.
Mit drei Bildgebungsmodi - Hochvakuum, Niedrigvakuum und ESEMTM - bietet es die größte Auswahl an Proben aller SEM-Systeme.
Es wurde entwickelt, um maximale Daten - Bildgebung und Mikroanalyse - von allen Proben mit oder ohne Präparation zu liefern.

Die neue zweite Generation von Quanta bietet dank einer neuen Imaging-Engine,
die auch eine Fernbedienung unterstützt, eine verbesserte Bildauflösung und einen verbesserten Kontrast.

Bessere Daten. Mehr Flexibilität. Höhere Effizienz. Die Quanta-Serie bietet mehr Wert für Ihre Investition.

- Steigern Sie Ihre Bildgebungsfähigkeiten mit hochauflösenden Sekundärelektronenbildern mit hohem,
niedrigem und erweitertem Vakuum (ESEM)

- Minimieren Sie das Umschalten zwischen verschiedenen Detektoren.
Alle Informationen der verschiedenen Detektoren sind sofort auf einem einzigen Bildschirm
von Quanta´s vier Quadranten Benutzeroberfläüche verfügbar

- Minimierung der Probenvorbereitung, Niedrig- und ESEM-Vakuumfähigkeit ermöglichen eine berechnungsfreie Abbildung
und Analyse von nicht leitenden und / oder hydratisierten Proben

- Steigern Sie Ihre Analysefunktionen, indem Sie dynamische In-Situ-Experimente durchführen und diese live auf Video aufzeichnen

- Steigern Sie Ihre Analysemöglichkeiten, indem Sie die EDS- und EBSD-Analyse von nicht leitenden Proben im Niedrigvakuum aktivieren,
dank Quantas patentiertem Pumpen durch die Linse

- Steigern Sie Ihre Flexibilität und bedienen Sie das Mikroskop von jedem Computer aus,
indem Sie die Remote-Funktion von Quanta nutzen

Wesentliche Spezifikationen

Elektronenoptik
• Hochauflösende Feldemissions-REM-Säule,
optimiert für hohe Helligkeit / hohen Strom
• 45° -Objektivgeometrie mit Differentialpumpen
durch die Linse und beheizten Objektivöffnungen

Auflösung
• Hochvakuum
- 0,8 nm bei 30 kV (STEM) *
- 1,2 nm bei 30 kV (SE)
- 2,5 nm bei 30 kV (BSE)
- 3,0 nm bei 1 kV (SE)
• Niedrigvakuum
- 1,5 nm bei 30 kV (SE)
- 2,5 nm bei 30 kV (BSE)
- 3,0 nm bei 3 kV (SE)
• Erweiterter Vakuummodus (ESEM)
- 1,5 nm bei 30 kV (SE)
• Beschleunigungsspannung: 200 V - 30 kV
• Sondenstrom: bis zu 100 nA
- stufenlos einstellbar

Detektoren
• Everhardt-Thornley-SED
• Niedervakuum-SED (LFD)
• Gas-SED (GSED)
• IR-CCD
• Festkörper-BSED
• Gasanalytische BSED (GAD) *
• STEM *
• Szintillator-BSED / CLD *
• Gas-BSED *
* wahlweise

Kammervakuum
• Hochvakuum: <6e-4 Pa
• Niedervakuum: 10 bis 130 Pa
• ESEM-Vakuum: 10 bis 4000 Pa

Vakuumsystem
• 1x 240 l / s TMP, 2x PVP
• Patentiertes Differentialpumpen durch die Linse
• Strahlgasweglänge: 10 oder 2 mm

Kammer
• 379 mm von links nach rechts
• 10 mm Analysewinkel
• 10 Anschlüsse
• EDX-Abnahmewinkel: 35°

5-Achs-Motortisch
• Pseudo-eukentrischer Goniometertisch
• X, Y = 150 mm
• Z = 65 mm (Z - Abstand 93,5 mm)
• T = -5° bis + 70° (WD abhängig)
• R = 360° durchgehend

Systemsteuerung
• 32-Bit-Benutzeroberfläche mit Windows XP, Tastatur und optischer Maus
• Bildanzeige: 19-Zoll-LCD, SVGA 1280 x 1024
• Einzelbild- oder 4-Quadranten-Bildanzeige
• 4-Quadranten-Live

Bildprozessor
• Bis zu 4096 x 3536 Pixel
• Dateityp: TIFF (8 oder 16 Bit), BMP oder JPEG

Standard-Dienstprogramme
• Digitale Videoaufzeichnung (.avi)
• SW-Temperaturregelung
• Bildhistogramm und Messsoftware

Support-Materialien
• Online-Hilfe
• Quanta Einstiegs-CD

Systemoptionen (optional)
• Support-PC (inkl. 2. 19-Zoll-LCD-Monitor und DVD-R / W)
• Multifunktionsbedienfeld
• Bildarchivierungssoftware
• SW-gesteuerter Peltier-Objekttisch
• SW-gesteuertes WETSTEM-System
• SW-gesteuerte 1000° C-Heizstufe
• SW-geregelte 1500° C-Heizstufe
• Fernbedienung SW
• Videodrucker
• Probenhalter-Kit
• EDS
• WDS
• EBSD
• E-Beam-Lithopaket
• CL-System

Installationsanforderungen
• Leistung: Spannung 230V (-6%, + 10%),
Frequenz: 50 oder 60 Hz (+/- 1%)
• Leistungsaufnahme: <3,0 kVA für Basismikroskop
• Umgebungstemperatur: 20 ° C (+/- 3°C),
relative Luftfeuchtigkeit unter 80% rF
• Streumagnetfelder
<40 nT asynchron
<300 nT synchron
• Akustik: <60 dBC
• Druckluft 4-6 bar - sauber, trocken und ölfrei
• Nur Wasserkühlung erforderlich wenn der Raum
nicht den Spezifikationen gemäß den Anweisungen
vor der Installation entspricht
• Türbreite: 90 cm
• Gewicht: Säulenkonsole 570 kg
• Gewicht: Elektrokonsole 139 kg

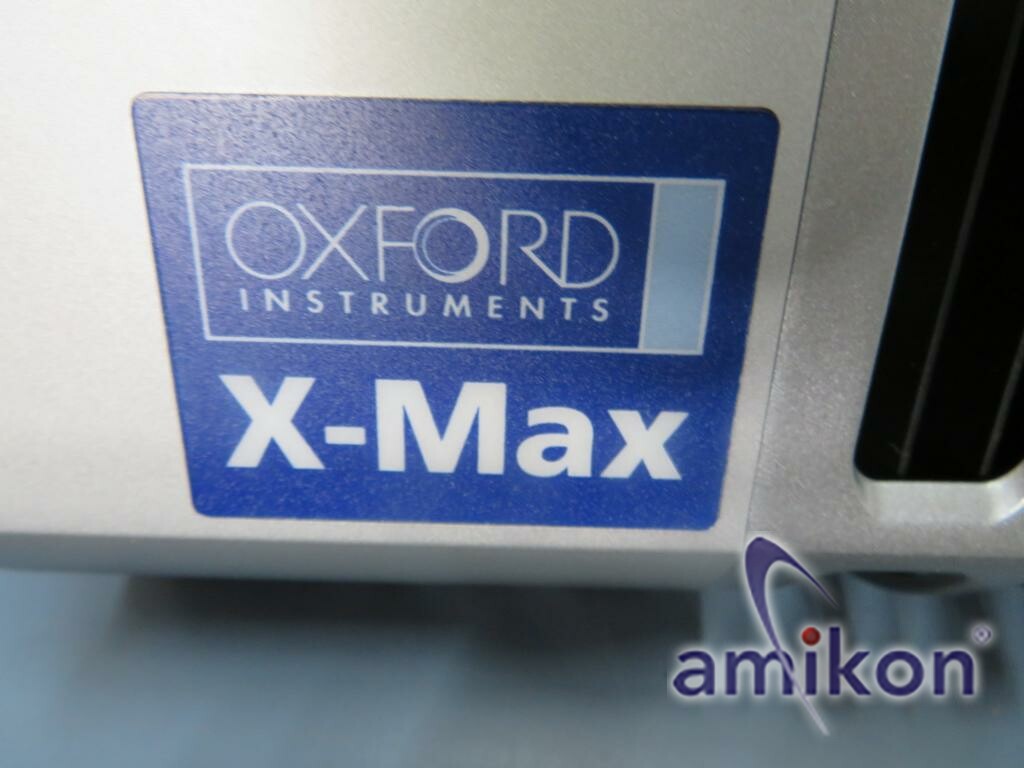

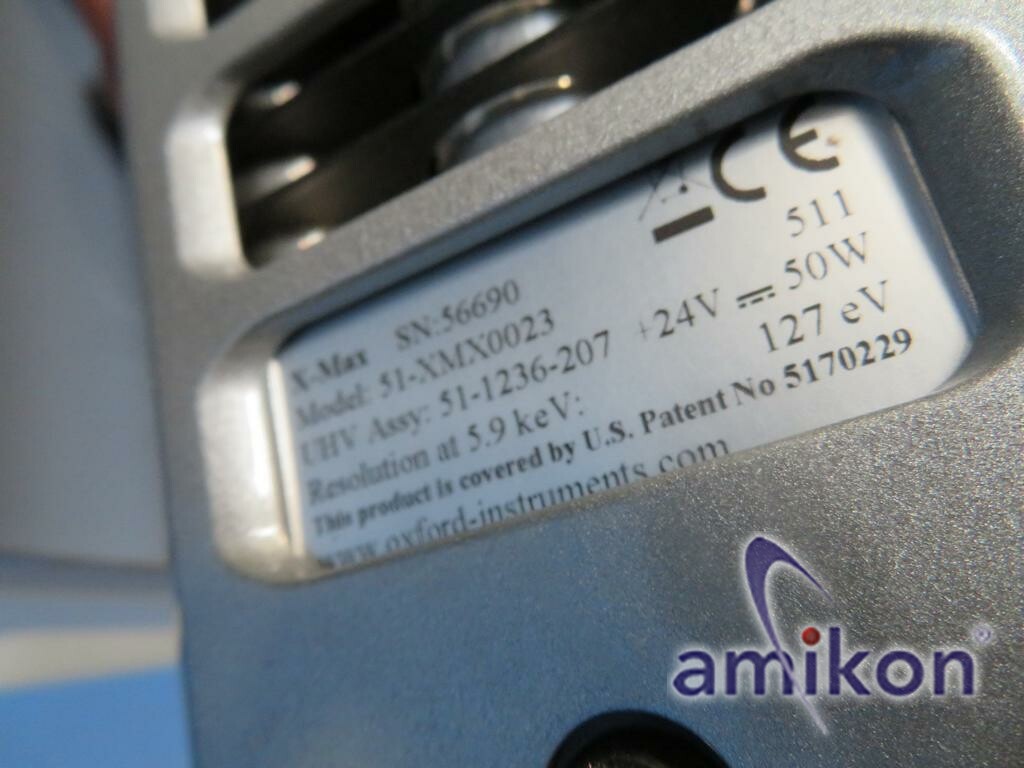

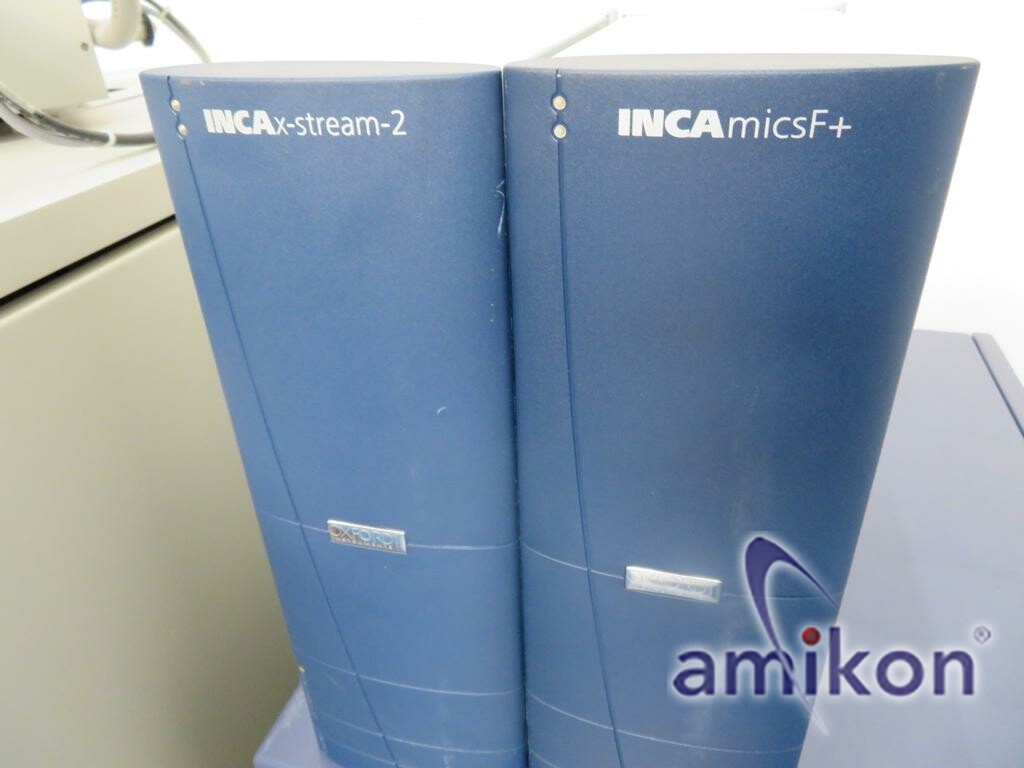

Oxford X-Max EDS Detektor
Erfassungsbereich: 80 mm²
Detektormaterial: Silikon
Typ: XMX0023

Anschaffungsjahr: 2005
Letzte Wartung: 2017 (Dokument vorhanden)

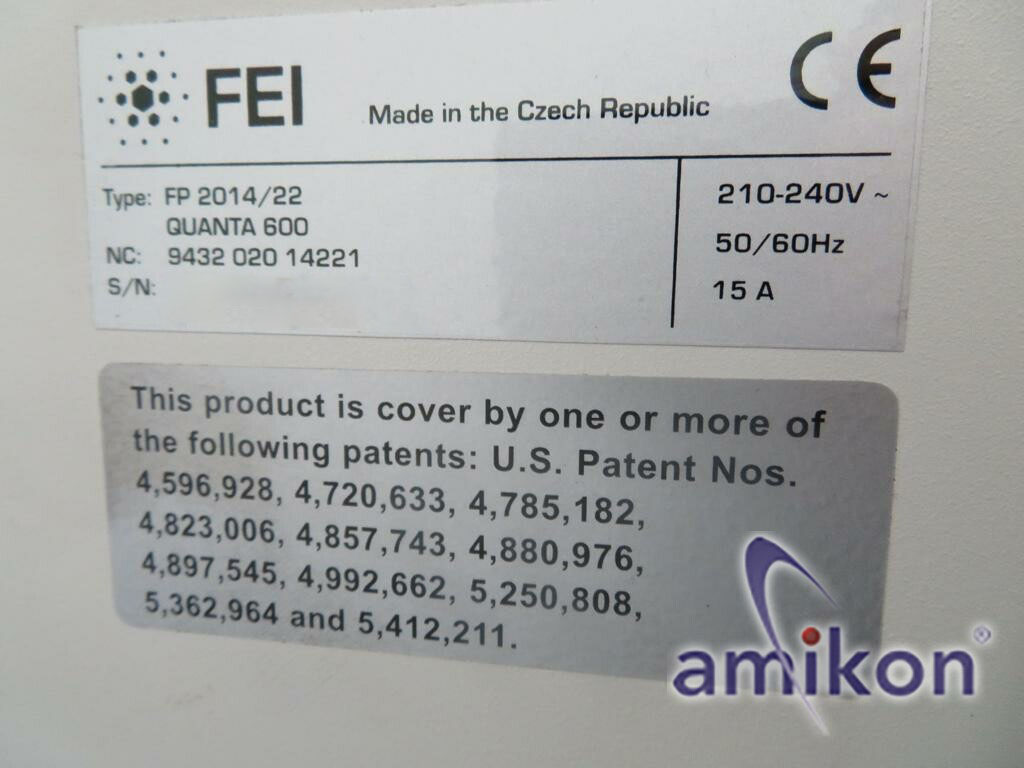

Typ: Quanta 600

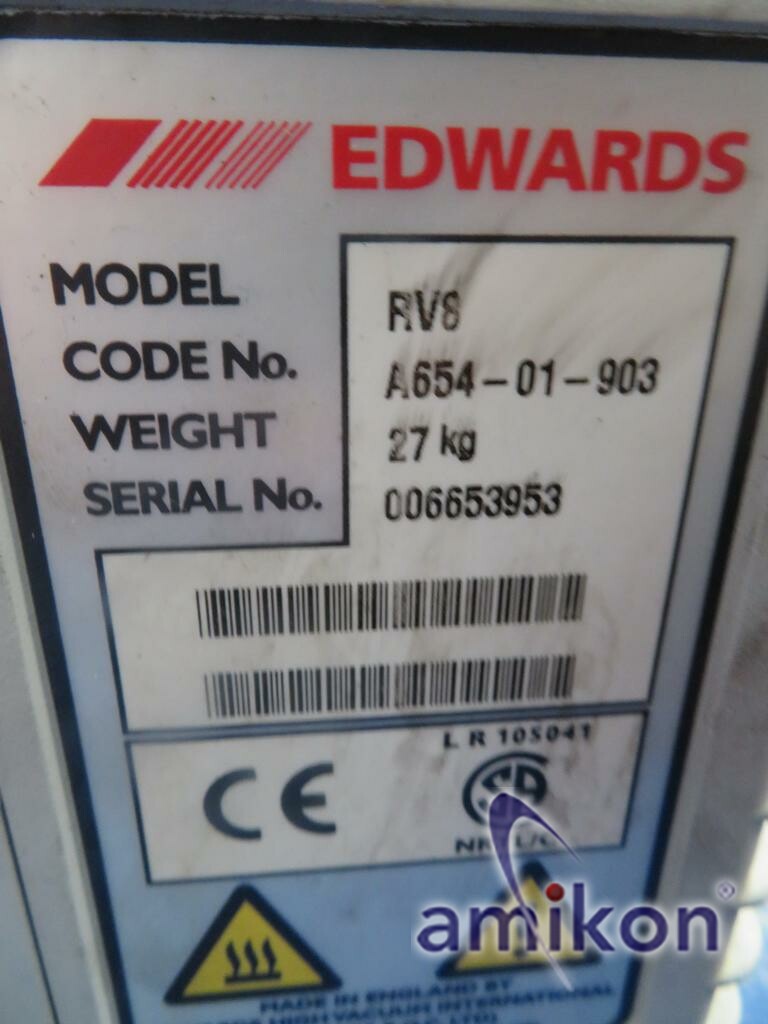

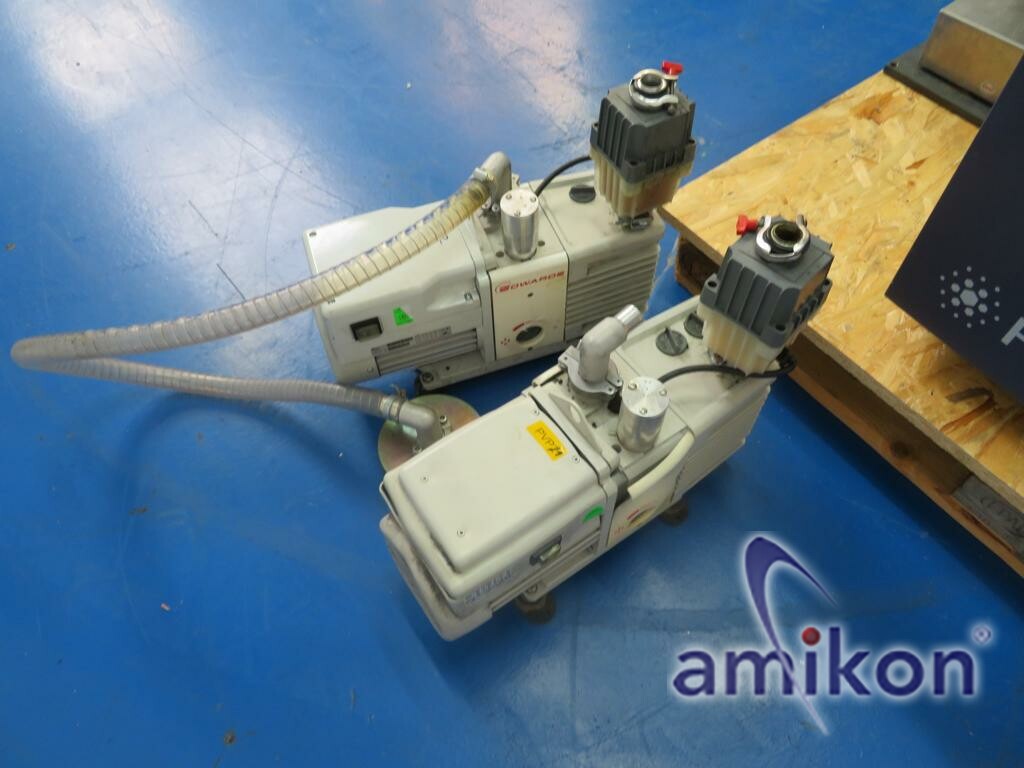

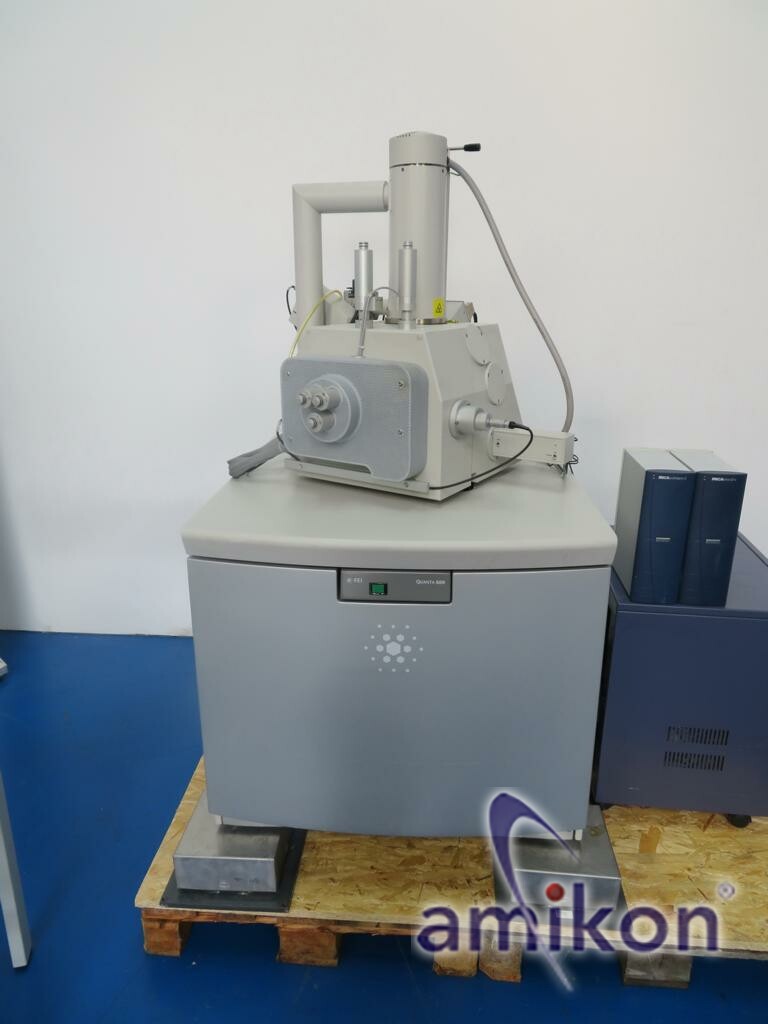

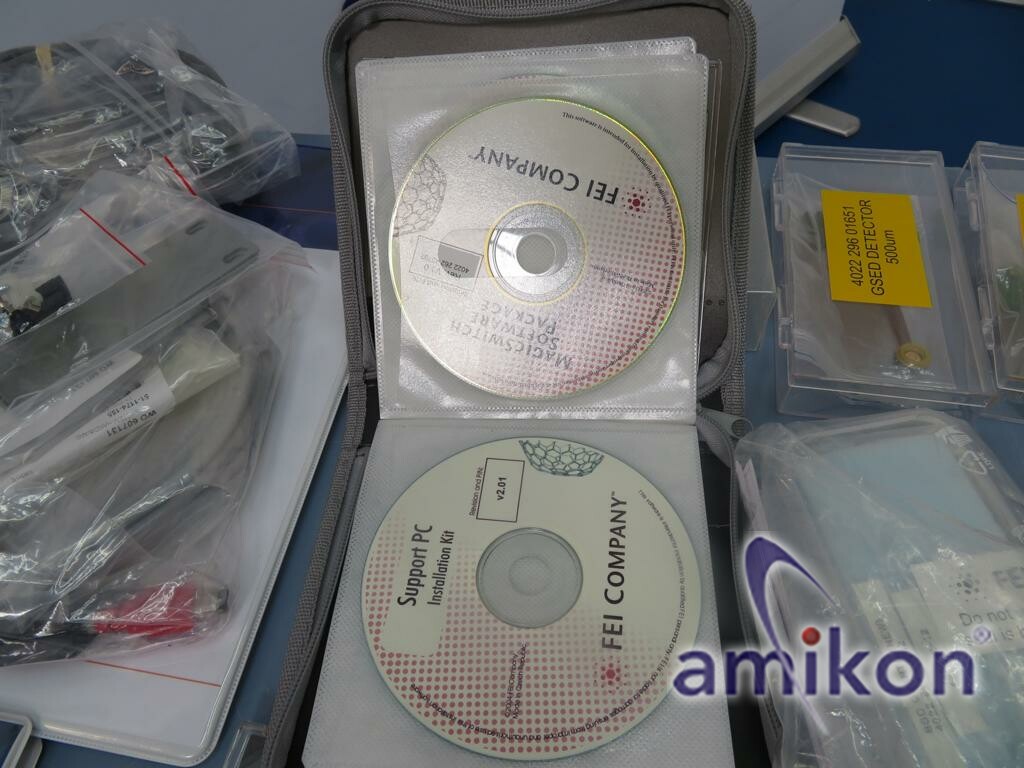

Lieferumfang: (Quanta 600 REM wie abgebildet, Software mit Lizenz, Oxford X-Max XMX0023, zwei Vakuumpumpen, Unterlagen)

Zustand: gebraucht / used

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Bitte erfragen Sie vor Kauf die Transportmöglichkeiten.

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
