Weiss Klimakammer 38m³ inkl. Sonnenlichtsimulation WK 40'/40-120/So -40° bis +120°C

Weiss

Typ: WK 40'/40-120/So

Weiss Klimakammer Luftgekühlt

Steuerung und Regelung mit S!MPAC

Technische Daten:

Prüfkammer-und Aggregateabmessungen:

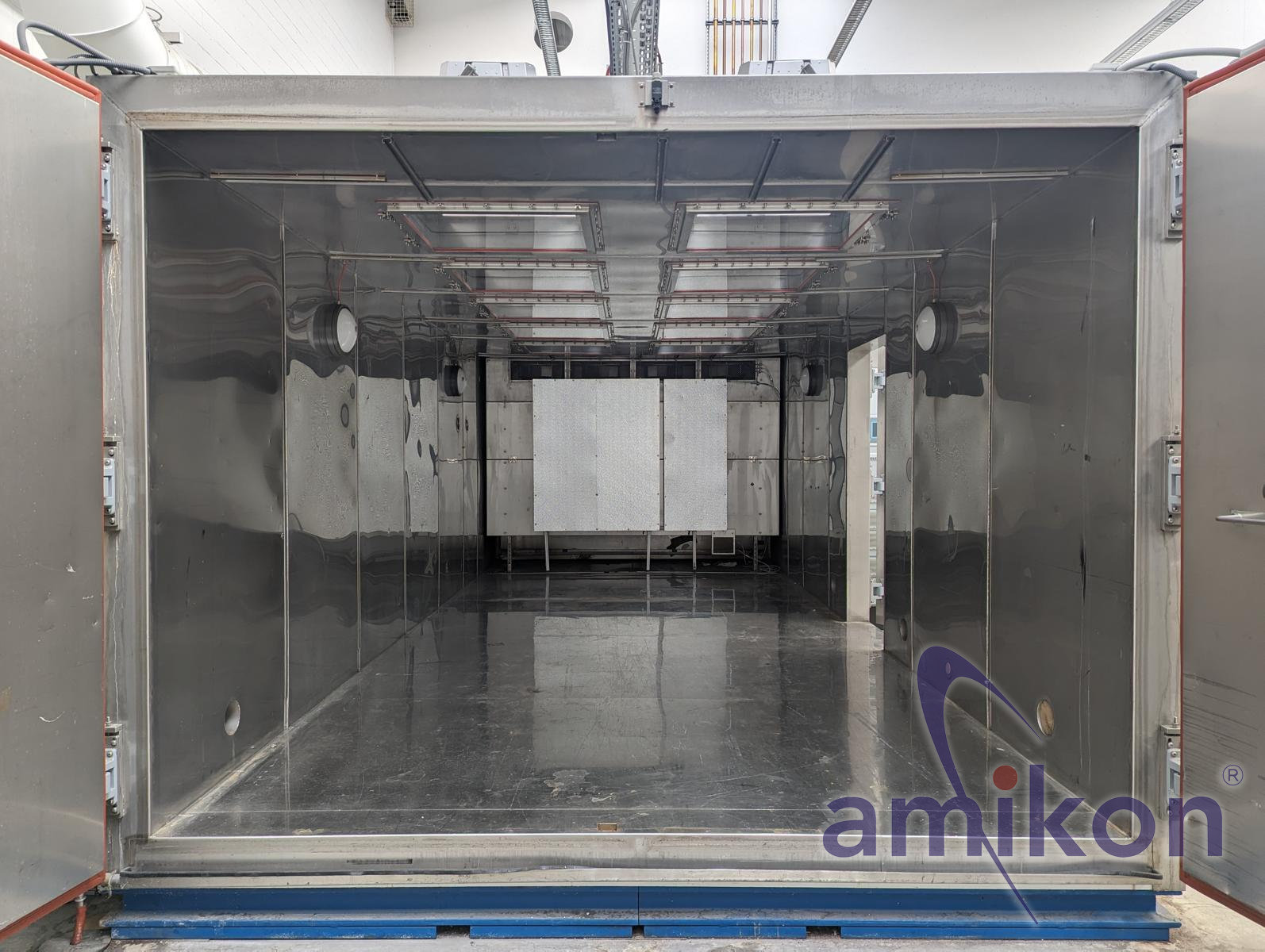

Innenabmessungen (netto) Höhe ca. 2150 mm Breite ca. 3000 mm Tiefe ca. 6000 mm

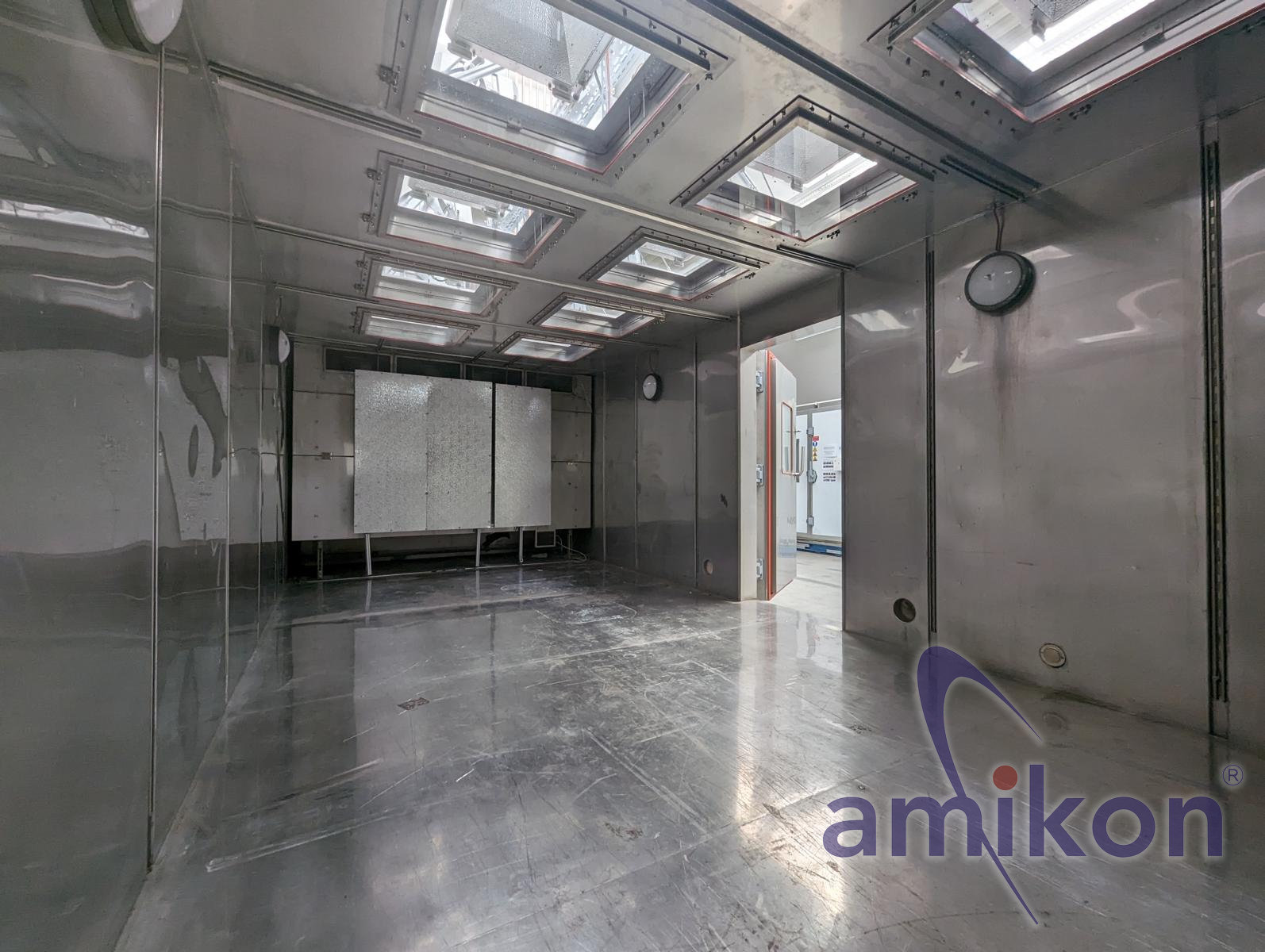

Umluftsystem (an Kammerrückwand) Breite ca. 800 mm
Außenabmessungen mit Maschinenaggregat und ohne Schaltschränke
Höhe ca. 3360 mm Breite ca. 3320 mm Tiefe ca. 8620 mm

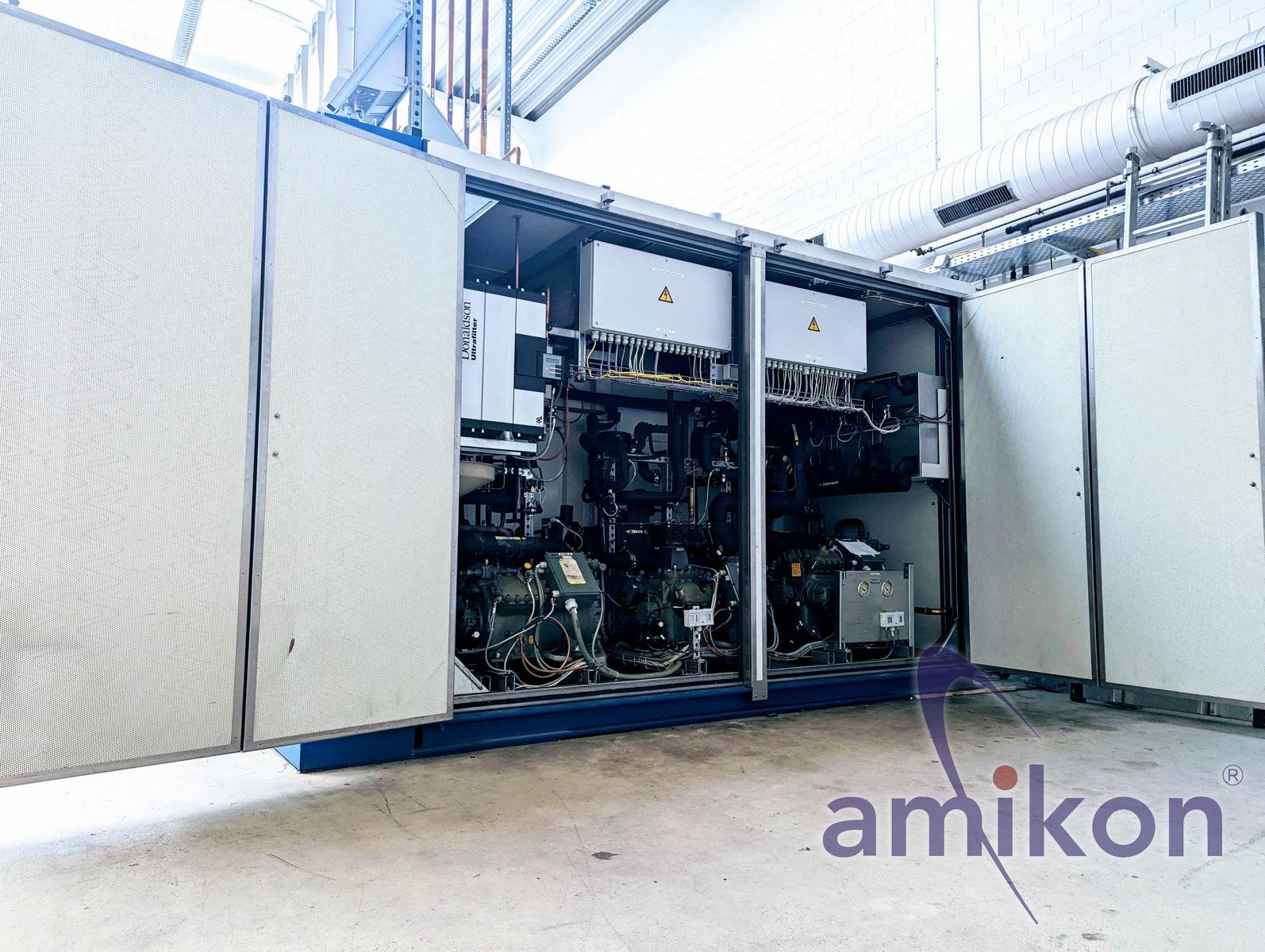

Maschinenraum, angebaut an der Kammerrückwand
Höhe ca. 2340 mm Breite ca. 3320 mm Tiefe ca. 1500 mm

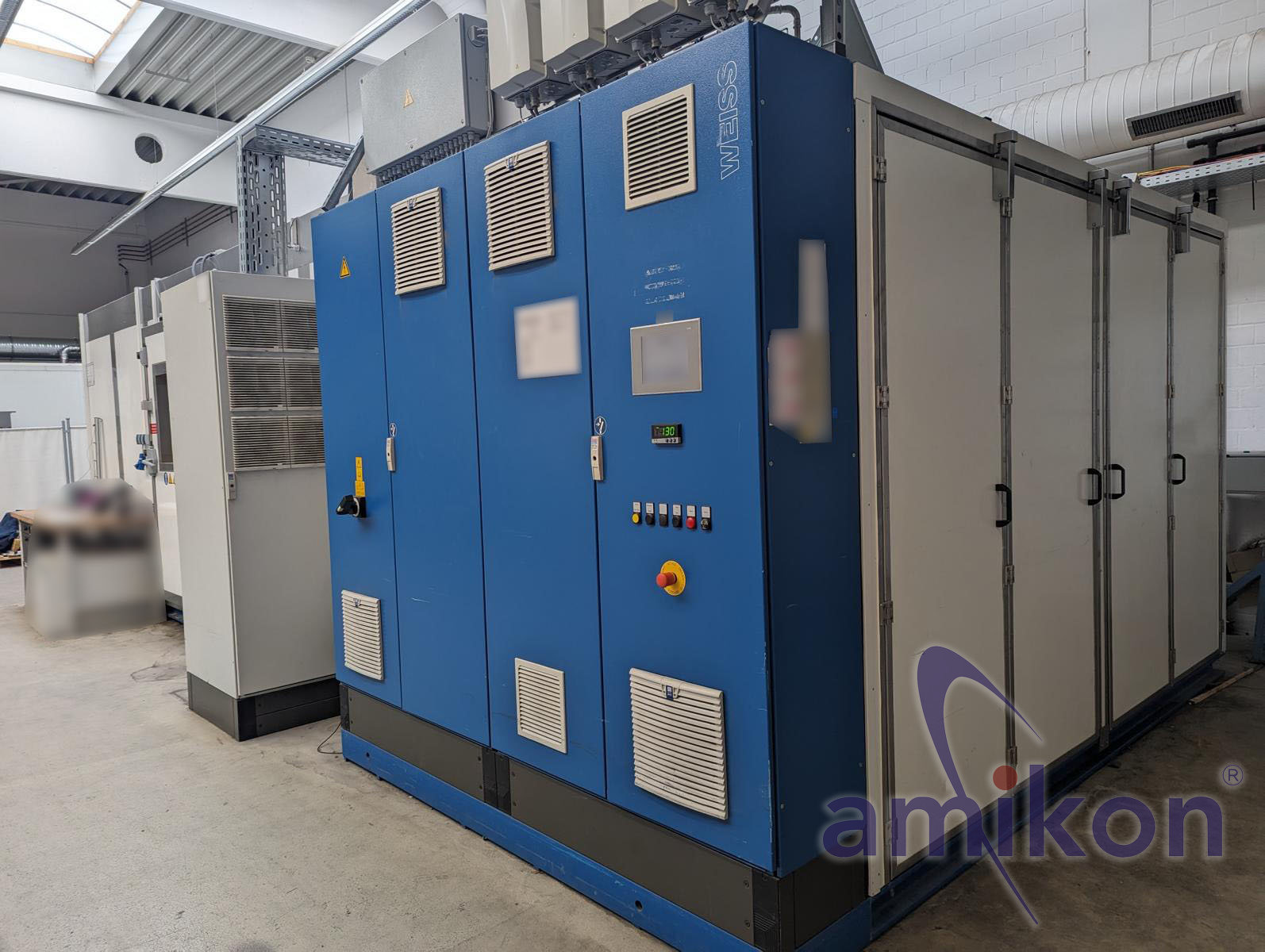

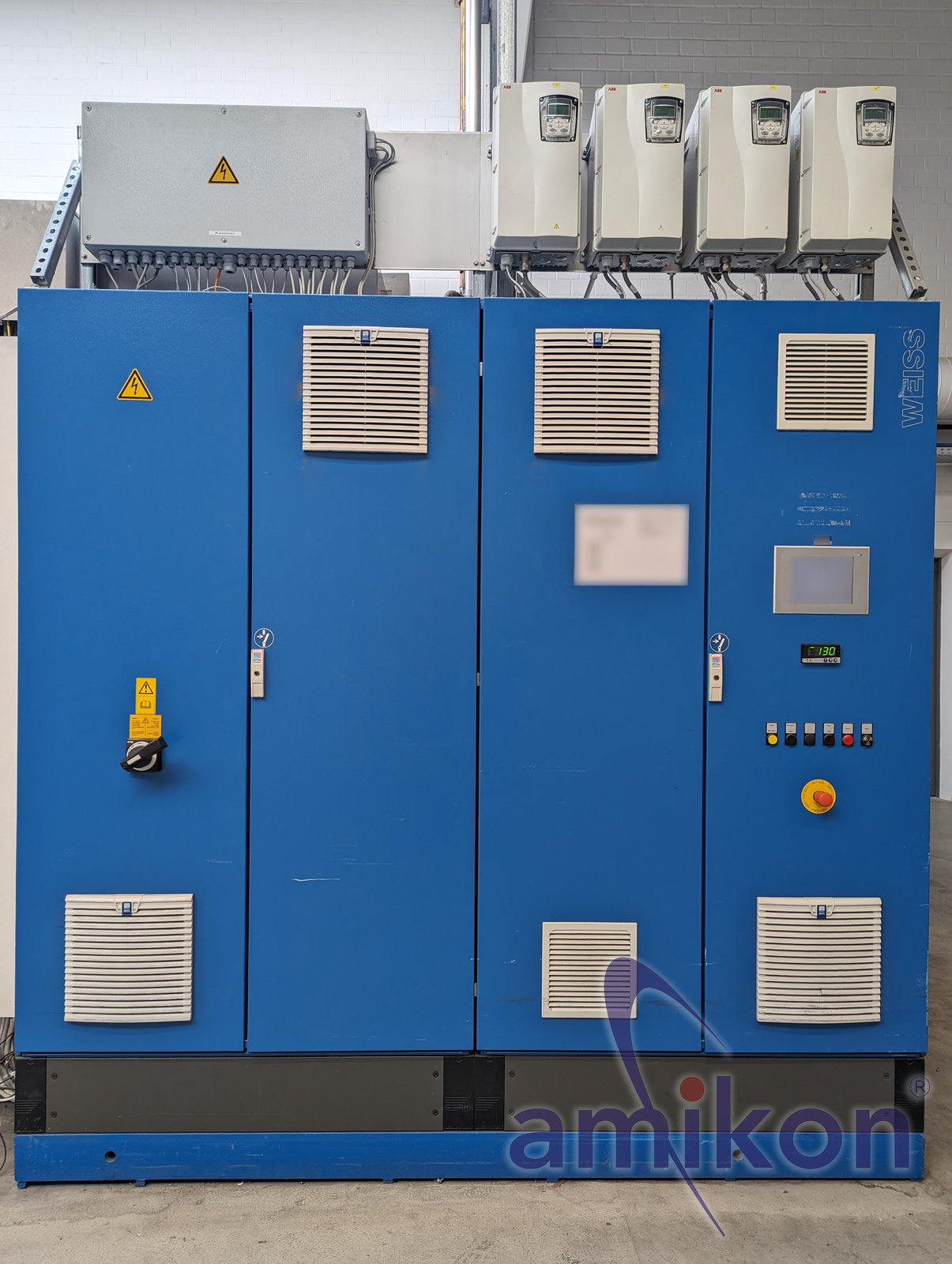

Elektrischer Schaltschrank, seitlich angebaut auf Grundrahmen
Höhe ca. 2340 mm Breite ca. 2400 mm Tiefe ca. 600 mm

Farbe:
Schaltschrank: RAL 5019
Kammer außen: RAL 9010

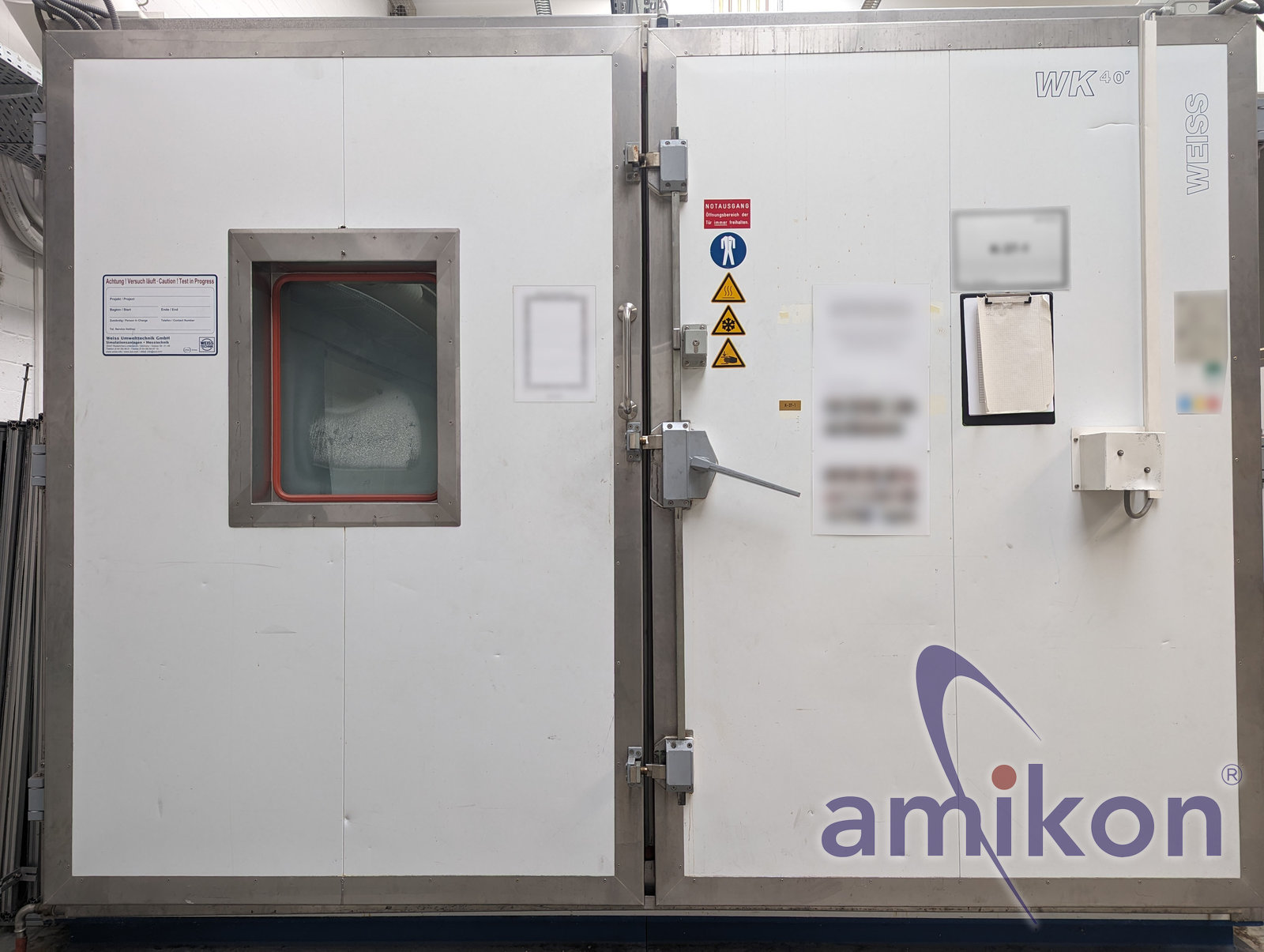

Kammertor (zweiflüglig)
Höhe ca. 2150 mm Breite ca. 3000 mm

Personentür (einflüglig) in Seitenwand
Höhe ca. 1900 mm Breite ca. 900 mm

Türfenster im Kammertor ( 1 Stck) (Standflügel)
Höhe ca. 600 mm Breite ca. 450 mm

Türfenster in Personentür ( 1 Stck) (Standflügel)
Höhe ca. 600 mm Breite ca. 450 mm

Beleuchtung (Schalter neben Personentür)
4 Stück Glühlampen 60W

Durchführungen 4 St. 125 mm ∅

Not-Halt Taster
Innen an der Tür, Absicherung des Schalters gegen ungewolltes Auslösen mit einem Metallbügel

Bodenbelastbarkeit
30.000 N/m² (Flächenlast);
2.500 N je Polyamidrad Ø100mm;
4.000 N bei einem Rad mit 4 cm²

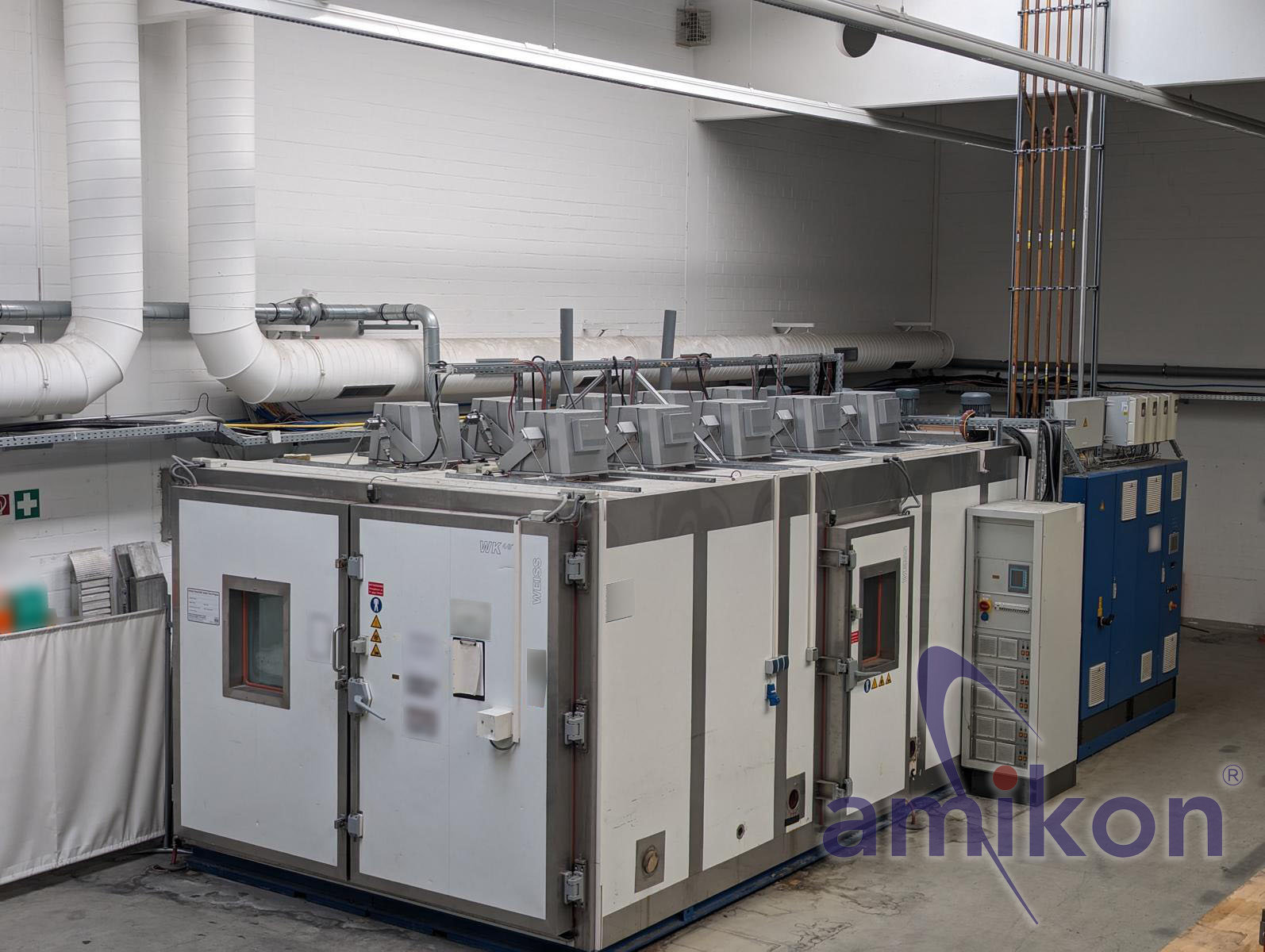

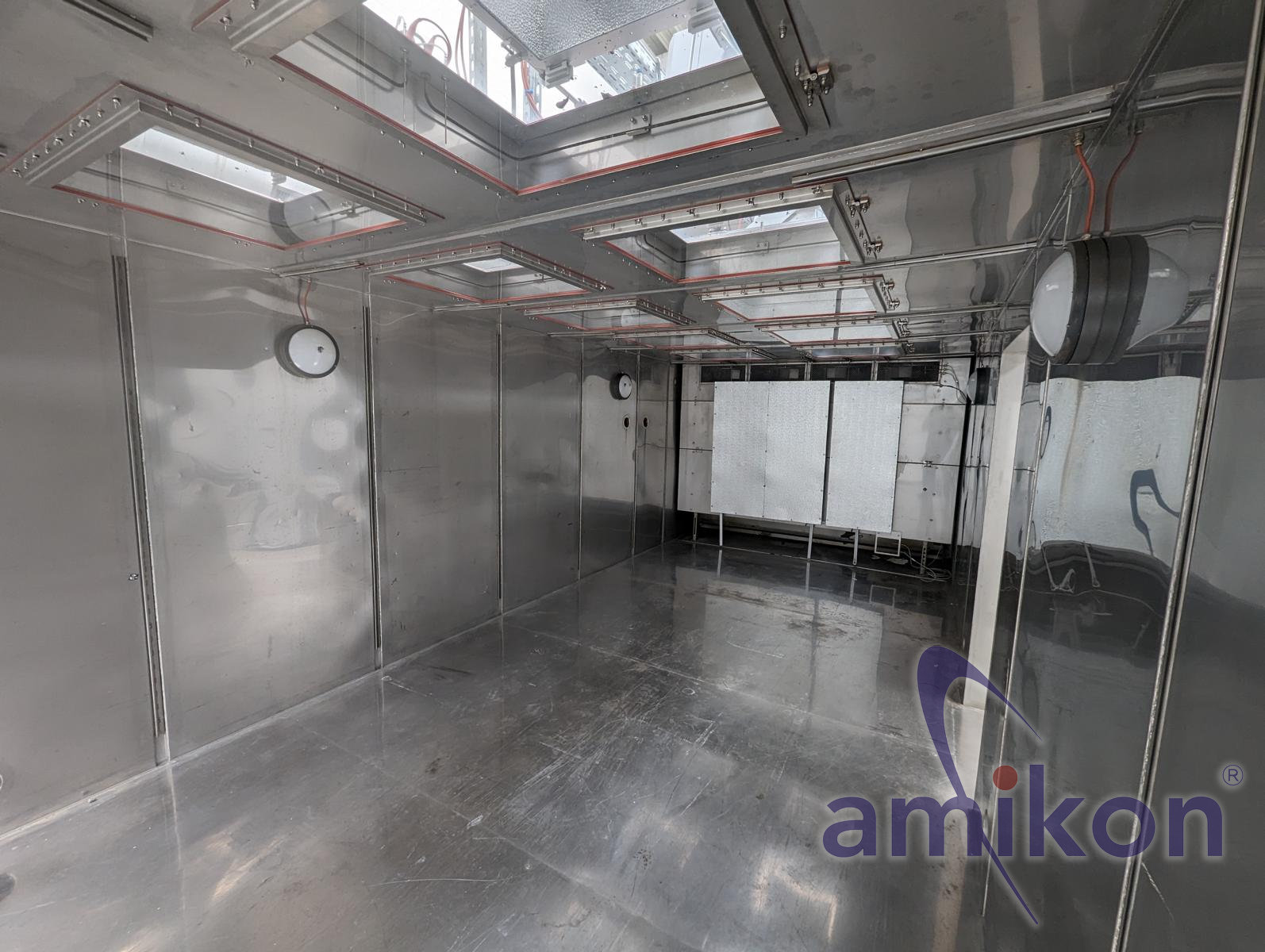

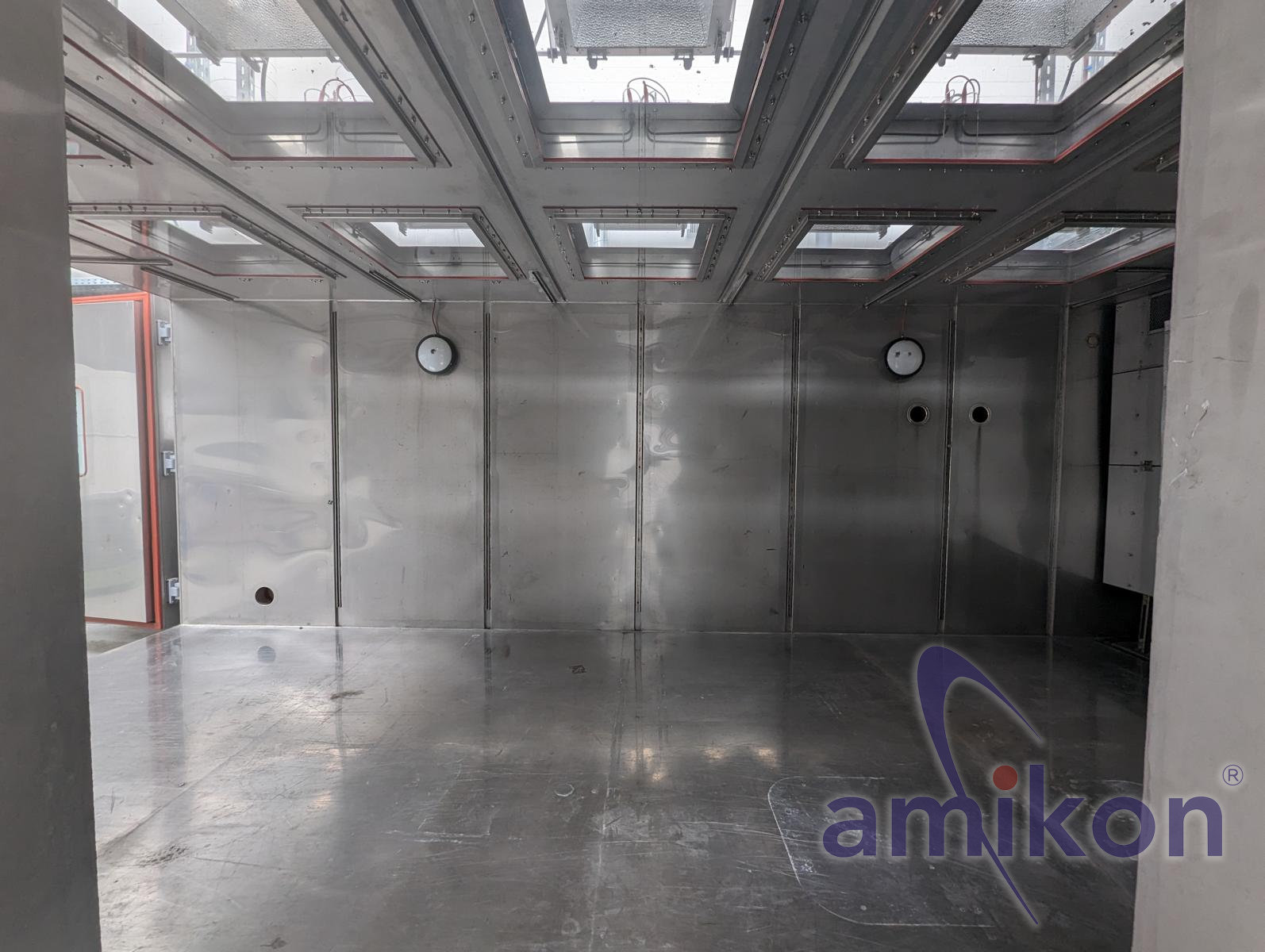

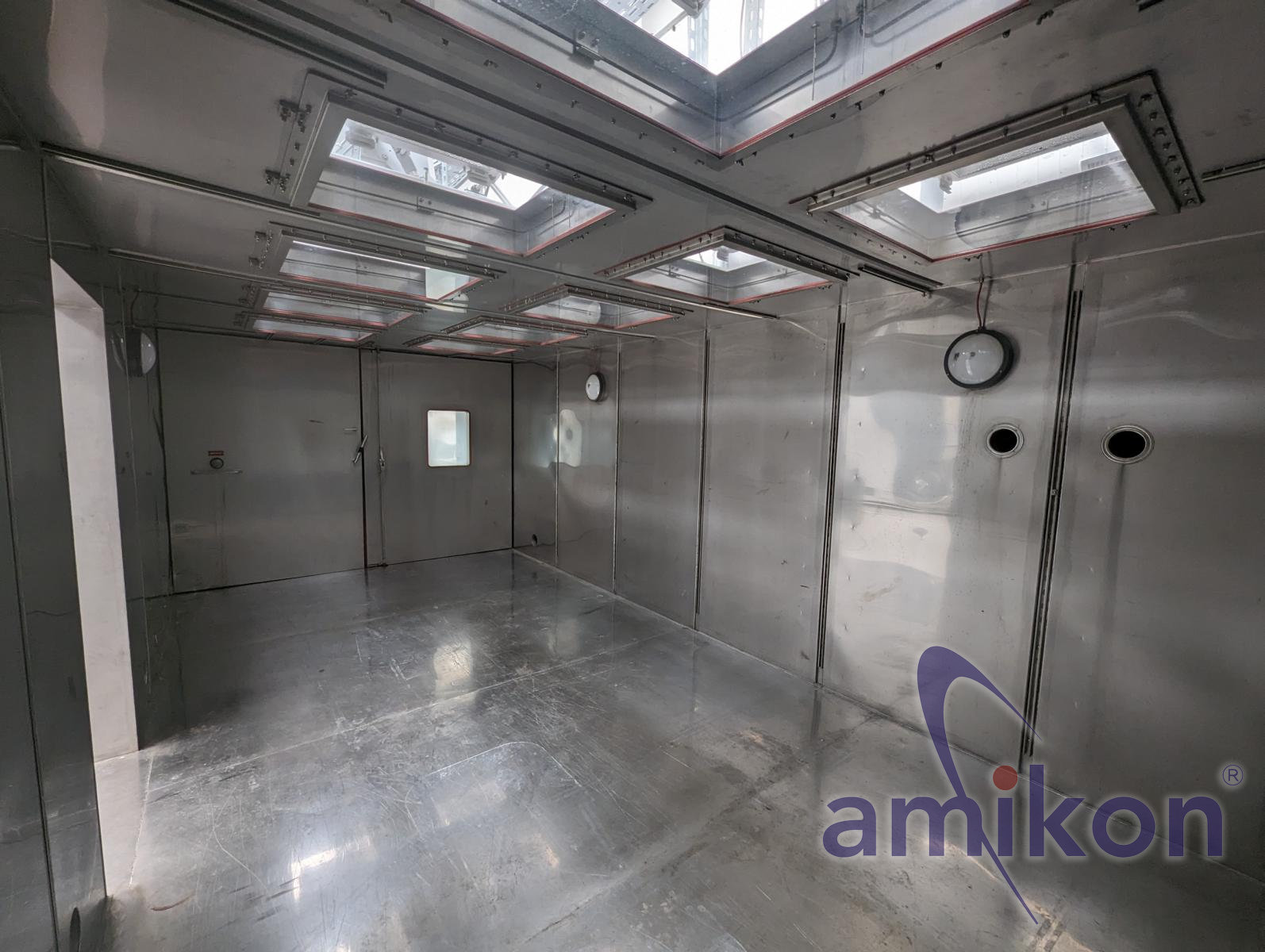

Deckendurchbruch für Sonnenlichtsimulationsanlage:
Deckendurchbruch (lichte Maße der unteren Scheibe)
Länge ca. 600 mm Breite ca. 700 mm
Anzahl: 10 Stück
Deckenlast: 10 SoSi Strahler + 1 Person 90 kg

Arbeitsbereich Temperatur:
Temperaturbereich −40 °C ... +120 °C (diskontinuierlich)

Abkühlgeschwindigkeit:
ca. 1 K/min. linear von 80°C bis -40°C mit Prüflingsmasse und ohne thermische Last,
gemessen im Ausblas des Umluftsystems.
Bei Temperaturen < (-20°C) wird verringert sich die Umluftmenge um 50%.
(z.B. PV 1200)

Aufheizgeschwindigkeit:
ca. 1 K/min. linear von -30°C bis +90°C mit Prüflingsmasse und ohne thermische Last,
gemessen im Ausblas des Umluftsystems.
(z.B. PR 308.2)

Prüflingsmasse: 600 kg Aluminium (Fahrzeug – Teilkarosse)

Arbeitsbereich Klima ohne Sonnenlichtsimulation:
Temperaturbereich: +10 °C ...+95 °C
Temperaturkonstanz: ≤ ± 0,5 K (zeitlich)
Temperaturkonstanz: ≤ ± 2 K (räumlich)
Feuchtebereich: 20 ... 80 % r.F., ohne thermische Last
Taupunkttemperaturbereich: -2 °C ...85 °C ohne thermische Last

Arbeitsbereich Klima mit Sonnenlichtsimulation:
Temperaturbereich: +23 °C ...+50 °C
Temperaturkonstanz: ≤ ± 0,5 K (zeitlich)
Feuchtebereich: 20 ... 70 % r.F., mit thermischer Last
Taupunkttemperaturbereich: -2 °C ...43 °C ohne thermische Last
Thermische Last der SoSi: Max. 10 kW

Temperatur-und Feuchtekonstanzen:

Temperatur
Für die Temperatur im Klima- und Temperaturbereich wird folgende maximale Abweichung
(inklusive Messunsicherheit und mit Prüfgut) festgelegt:
Ausblas nach 15 Minuten: ±1K
Ansaug nach 45 Minuten: ±1,5K (externer Fühler)

Feuchte
Für die relative Feuchte wird für den Betriebspunkt 80°C / 80% r.F.
folgende maximale Ab- weichung (inklusive Messunsicherheit und mit Prüfgut) festgelegt:
Ausblas nach 30 Minuten: ±3% r.F.
Ansaug nach 60 Minuten: ±3% r.F. (externer Fühler)

Anschluss- und Verbrauchsdaten:

Kälteaggregat Luftgekühlt, maximale Lufttemperatur +38°C
Kältemittel R 404 A und R23
Betriebsgewicht Kodensator Klima-Kreis: ca. 430 kg
Betriebsgewicht Kodensator Klima-Kreis: ca. 770 kg
Wasserversorgung für Befeuchter:
ca. 40 l/h = 40 kg/h installierter Dampfleistung,
demineralisiertes Wasser, elektrische Leitfähigkeit 5-20 μS/m

Netzanschluss: 400 V; 3 PH + N + PE; 50 Hz
Anschlusswert: 250 kVA, 350 A
Anschluß nach VDE 0110 Gruppe 2: 5x185 mm2 CU
Bauseitige Absicherung: 355 A
Umluftmenge (FU-gesteuert): 24.000 bis 28.000 m³/h
FU Grundeinstellung: 50% (Erreichung der Parameter)

Technische Daten Sonnensimulation:
Hersteller: BF Engineering GmbH
Typ: G-BEM-1119
Anzahl Leuchten: EPSU 2 x 2k_HQI
Vorschaltgerät: 10
Zündgerät: IGC-4k-03
Leuchtmittel: OSRAM HQI 2000W High Flux
3〜/ N / PE / AC 400VAC 50Hz
5x16mm²
Nennleistung: 26 kW
Nennstrom: 63 A
AC 230V, DC 24V

Zustand: gebraucht / used

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)
