Zwick Materialprüfmaschine AllroundLine Z100 TEW floor-standing 100kN Standprüfmaschine

Zwick Roell

Typ: Z100 TEW

Technische Daten

Artikel-Nr.: 1004501
Prüfkraft Fmax: 100 kN

Prüfraum
Prüfraumhöhe:
Höhe gesamt: 1934 mm
Höhe unterer Prüfraum, ohne Einbauten: 1755 mm
Höhe oberer Prüfraum, ohne Einbauten (Zusatztraverse erforderlich): 1800 mm
Prüfraumbreite: 640 mm

Lastrahmen
Lastrahmenhöhe:
Höhe ohne Standprofile: 2169 mm
Höhe mit Standprofilen: 2284 ... 3094 mm
Lastrahmenbreite:
Breite ohne Standprofile: 960 mm
Breite mit Standprofilen: 1136 mm
Breite mit Standprofilen und Maschinenelektronik: 1329 mm
Lastrahmentiefe:
Tiefe: 140 mm
Tiefe ohne Standprofile, mit Antriebsockel: 584 mm
Tiefe mit Standprofilen: 781 mm

Gewicht:
mit Maschinenelektronik ohne Standprofile, ca.: 470 kg
optionale Standprofile (ein Paar), ca.: 34 kg
mit typischen Einbauten, ca.: 570 kg

Aufstellfläche:
reine Standfläche: 0,01 m2
Lastrahmengrundfläche: 0,867 m2
spezifische Bodenbelastung:
bezogen auf die typischen Einbauten: 559 kN/m2
mit 50 % Sicherheit: 839 kN/m2

Deckenbelastung:
bezogen auf die typischen Einbauten: 6 kN/m2
mit 50 % Sicherheit: 9 kN/m2

Lackierung: RAL 7021 und RAL 7038
Umgebungstemperatur: +10 ... +35 °C
relative Luftfeuchtigkeit (nicht betauend): 20 ... 90 %
mittlerer Schalldruckpegel bei vmax gemessen in 1 m Abstand zur Maschinenvorderseite: 66 dB(A)

Antrieb
Traversengeschwindigkeit vmin ... vmax 0,0001 ... 1500 mm/min
Traversen-Rücklaufgeschwindigkeit, max.: 2500 mm/min
Abweichung von der eingestellten Antriebsgeschwindigkeit, max.: 0,05 % von vist
Wegauflösung des Antriebs: 0,484471 nm
Positionier-Wiederholgenauigkeit (ohne Richtungsumkehr): ±2,0 μm
Regler: adaptiv
Zykluszeit: 1000 Hz
Anschlusswerte des Netzeingangs
Netzanschlussstecker: CEE-Drehstromstecker nach IEC 60309
Netzanschluss: 400 V, 3Ph/N/PE
zulässige Netzspannungsschwankung: ±10 %
Stromaufnahme pro Phase, max.: 9 A
Leistungsaufnahme (Volllast), ca.: 6 kVA
Netzfrequenz: 50/60 Hz
netzseitige Absicherung der Netzanschlussleitung: 16 A Sicherungsautomat Typ B oder C
Kurzschluss-Ausschaltvermögen (ICU): 160 A
Schutzart nach DIN EN 60529: IP 32
Netzausgang zur Versorgung von Peripheriegeräten
Netzsteckdose: CEE 7 (Schuko)
Netzspannung: 230 V, 1 Ph/N/PE
zulässige Netzspannungsschwankung: ± 15 %
Belastung, max.: 1 kW

Fernbedienung testControl II

Schutzeinrichtung
Die Schutzeinrichtung ist aus durchsichtigem, schlagfestem Material (Polycarbonat)
gefertigt. Sie ist vorne am Prüfsystem angebracht.

Kraftaufnehmer 100 kN
Typ: Xforce K
Artikel-Nr. : 318932
Nennkraft Fnom: 100 kN

Hydraulikaggregat
Das Hydraulikaggregat stellt den zum Betrieb von hydraulischen Probenhaltern und
Prüfeinrichtungen erforderlichen hydraulischen Druck zur Verfügung. Der hydraulische
Druck wird durch ein 2-stufiges Kompaktpumpenaggregat erzeugt.
Bedient wird das Hydraulik-Aggregat über die eigenständige Stand Alone Fernbedinung
und über die Prüfsoftware.
Höhe: 584 mm
Breite: 502 mm
Tiefe: 817 mm

Hydraulik-Probenhalter
Der Hydraulik-Probenhalter ist beidseitig schließend.
Beidseitig schließende Probenhalter schließen immer symmetrisch zur Zugachse.
Dadurch wird die Probe exakt axial geklemmt. Das Einstellen der Dicke entfällt. Das ist
ein großer Vorteil vor allem bei weichen Proben oder wechselnden Probendicken.
Prüfkraft, max. (Fmax): 70 kN
Schließkraft, max. (bei 300 bar): 110 kN

Die Hydraulik-Probenhalter sind für Zug- Druck- und Wechsellastversuche (statisch,
zügig, schwellend) konstruiert und eignen sich für folgende Anwendungsbereiche:

Anwendungsbereich
- Probenmaterial:
Eisen- und Nichteisenmetalle, Strukturbleche, Sintermetallwerkstoffe, Hartmetalle,
Metallkeramikverbunde, harte und verstärkte Kunststoffe, Verbundmaterialien,
ähnliche Werkstoffe
- Probenform:
Flachproben, Rundproben (Streifen und Schulterproben), insbesondere auch kleine
Proben mit kurzer Klemmlänge
- Beanspruchungsart:
Zug, Druck, Wechsellast

Längenänderungsaufnehmer makroXtens
Das Extensometer ist ein Wegmesssystem, das die Längenänderung zwischen zwei
Punkten bestimmt.
Dieser vielseitig einsetzbare Aufnehmer ist durch einen modularen Aufbau
gekennzeichnet. So kann zum Beispiel der manuell bedienbare
Längenänderungsaufnehmer zu einem automatisch ansetzenden
Längenänderungsaufnehmer umgebaut werden.
Die Messfühler werden über die Fühlerbetätigung an die Probe angelegt oder
abgehoben.
Die Messfühler sind optional und gehören nicht zum Lieferumfang des Messsystems.

Mitnahmekraft: ≤ 0,05 N
Klemmkraft des Messfühlers, von Hand einstellbar: 0,1 ... 2 N
Auflösung in Verbindung mit:
300 mm Hebelarmlänge: 0,006 μm
450 mm Hebelarmlänge: 0,009 μm
600 mm Hebelarmlänge: 0,012 μm
Anfangsmesslänge, max.: bis 100 mm
Probenbreite, max.: 60 mm
Probendicke/-durchmesser, max.: 30 mm
Abmessungen:
Höhe: 375 mm
Breite: 167 mm
Tiefe: 375 mm

Prüfsoftware testXpert 3 v1.2

Baujahr: 2018

Zustand: gebraucht / used

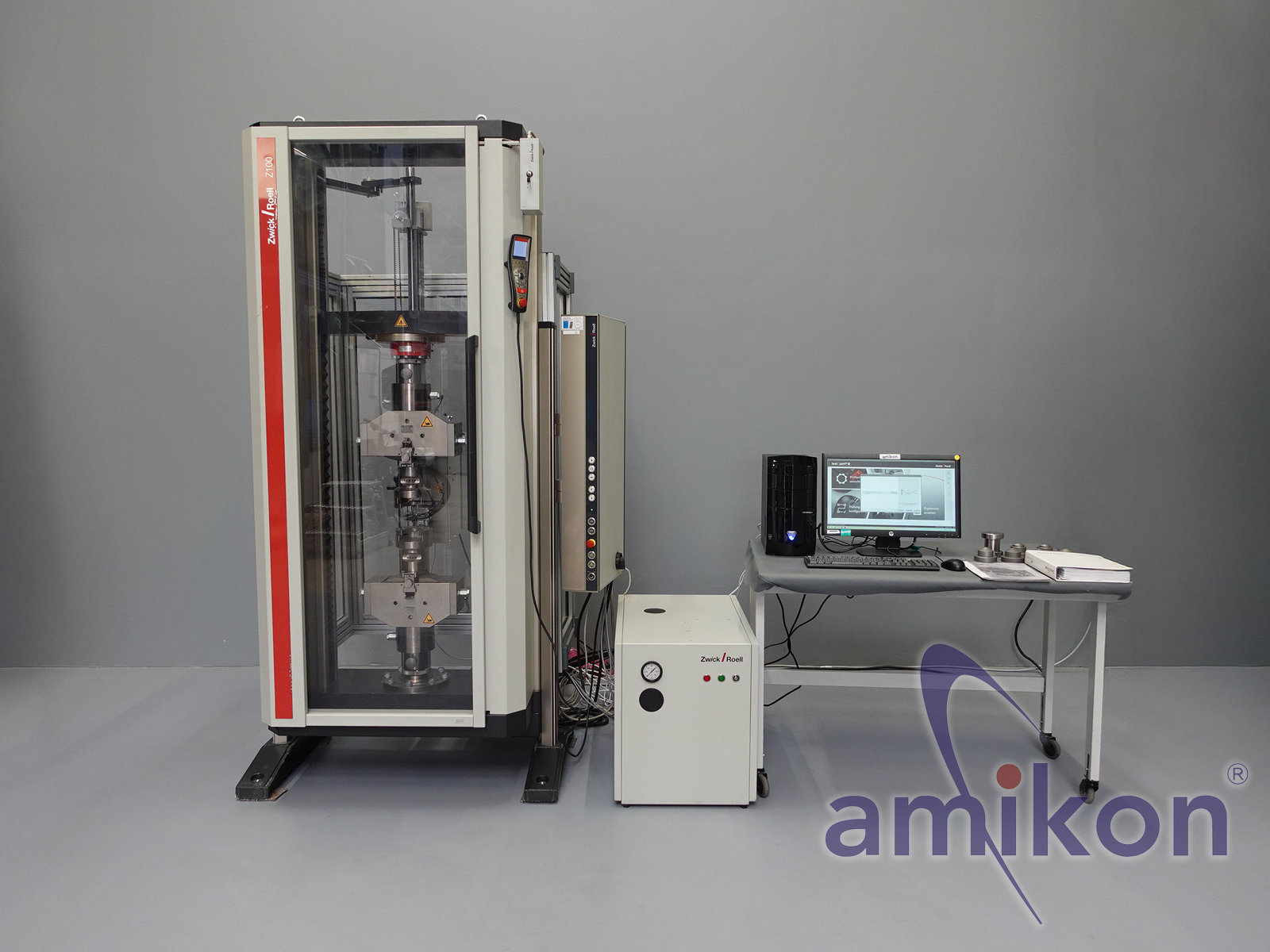

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)
