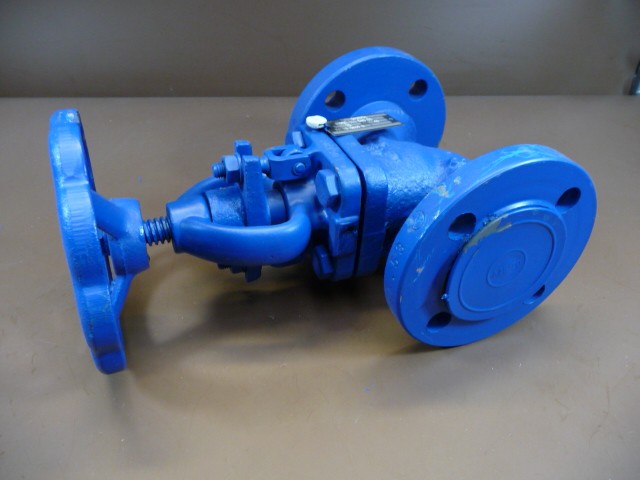

PRAGOSIGMEX ABSPERRVENTIL

Wir bieten hier einen neuen PRAGOSIGMEX ABSPERRVENTIL an.

Typ: V30 111 540.53 Din 25

Einbau
Ventil kann in die Horizontal- oder Vertikalrohrleitung mit Rücksicht auf Durchflussrichtung eingebaut werden. Es ist empfohlen, den mit Servoantrieb betätigten Ventil in die Horizontalrohrleitung mit Servoantrieb oben über Ventil einzubauen. In anderen Lagen muss Servoantrieb unterstützt oder aufgehängt werden.

Betätigung
Ventil kann mit Handrad, Kettenrad oder aus Ständer betätigt werden. Ventil DN 15 bis DN 150 kann mit Linearstellantrieb betätigt werden. Typ des Stellantriebes und max. Druckabfall ist vom Lieferant festzulegen.

Anwendungsbereich
Absperrorgan für Wasser, nicht aggressive Flüssigkeiten, Dampf, Öl und Gase, für Betriebsdrücke und Temperature

Ventil ist für Regulierungszwecke nicht geeignet.

Technische Beschreibung
Ventil mit Bügelaufsatz. Im Gehäuse ist Dichtfläche aufgeschweisst, auf welche. Absperrkegel aufliegt. Spindel ist im Bügelaufsatz mit Stopfbuchse abgedichtet. Durchflussrichtung des Betriebsmediums für DN 15 bis DN 100 liegt unter Kegel, bei DN 125 bis DN 200 ist über Kegel geführt mit Innenumführung, die für nötige Verminderung des Druckabfalls vor und hinter Verschluss dient.

Anschluss
Flanschanschluss mit Massen nach ČSN 13 1060 und ČSN 13 1061.
Baulängen nach ČSN EN 558.

PRAGOSIGMEX ABSPERRVENTIL Typ: V30 111 540.53 Din 25
