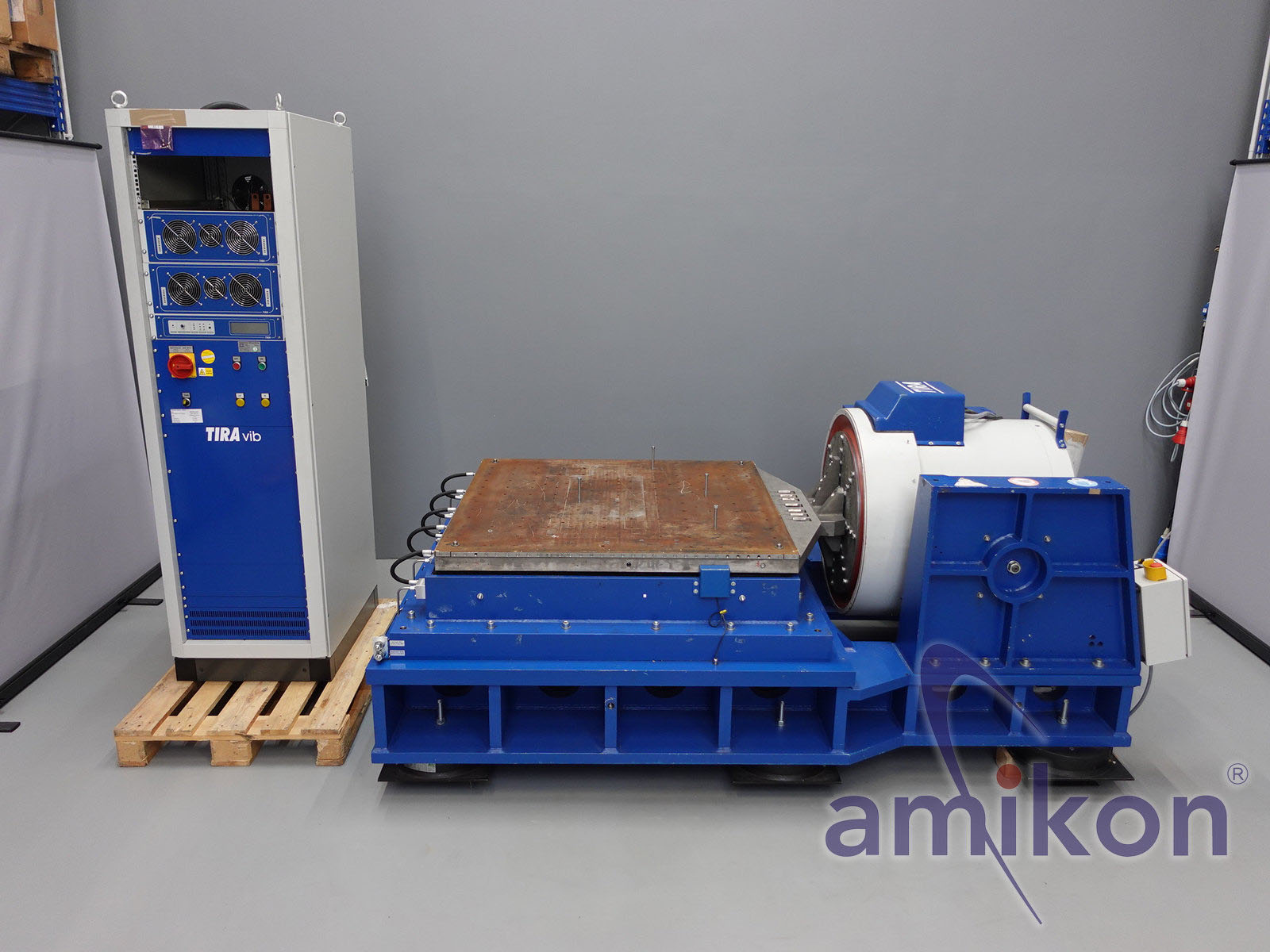

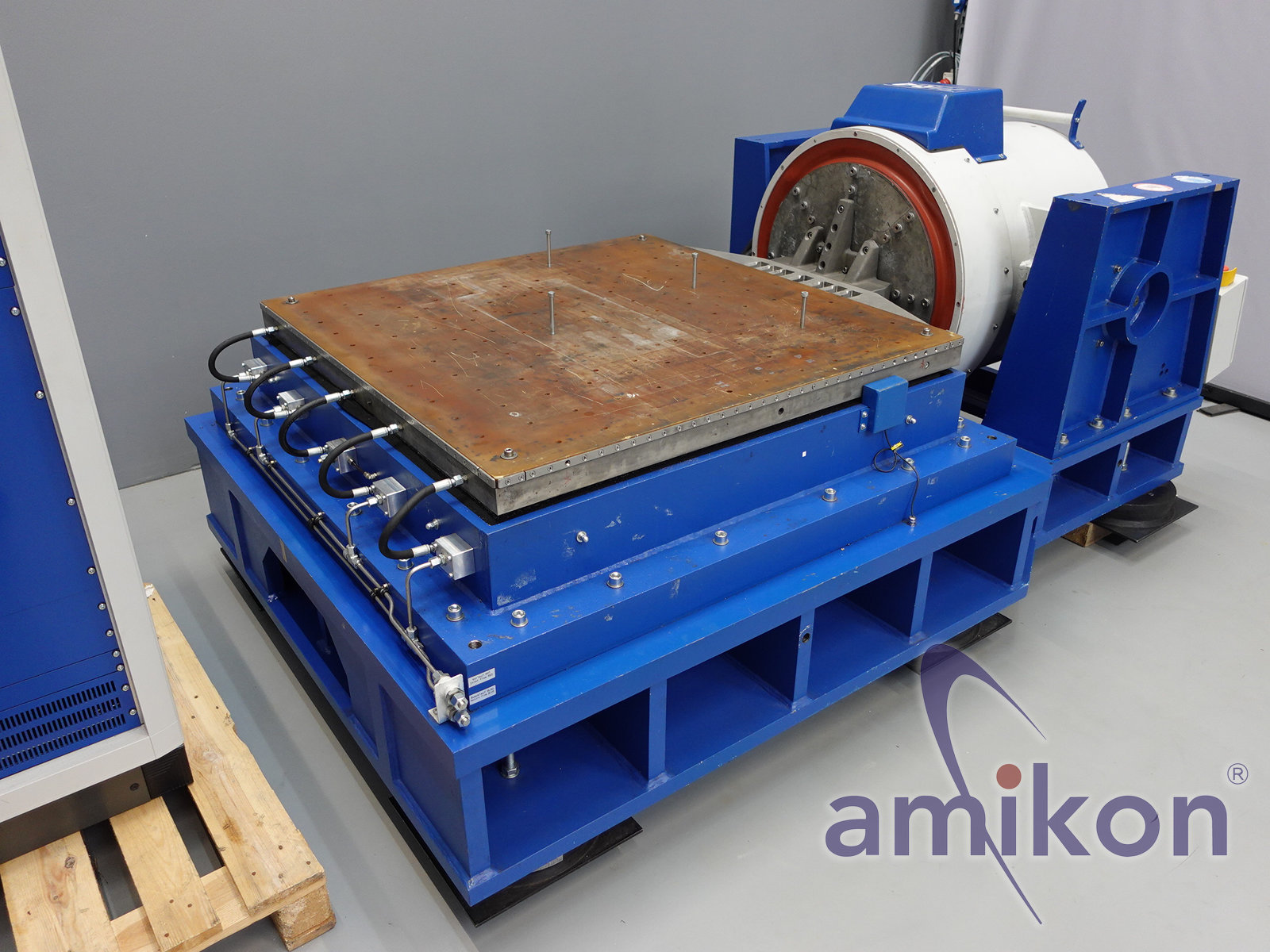

Tira Shaker Schwingprüfanlage TIRA vib TV 59335/AIT-640 TGT MOH 48

Tira

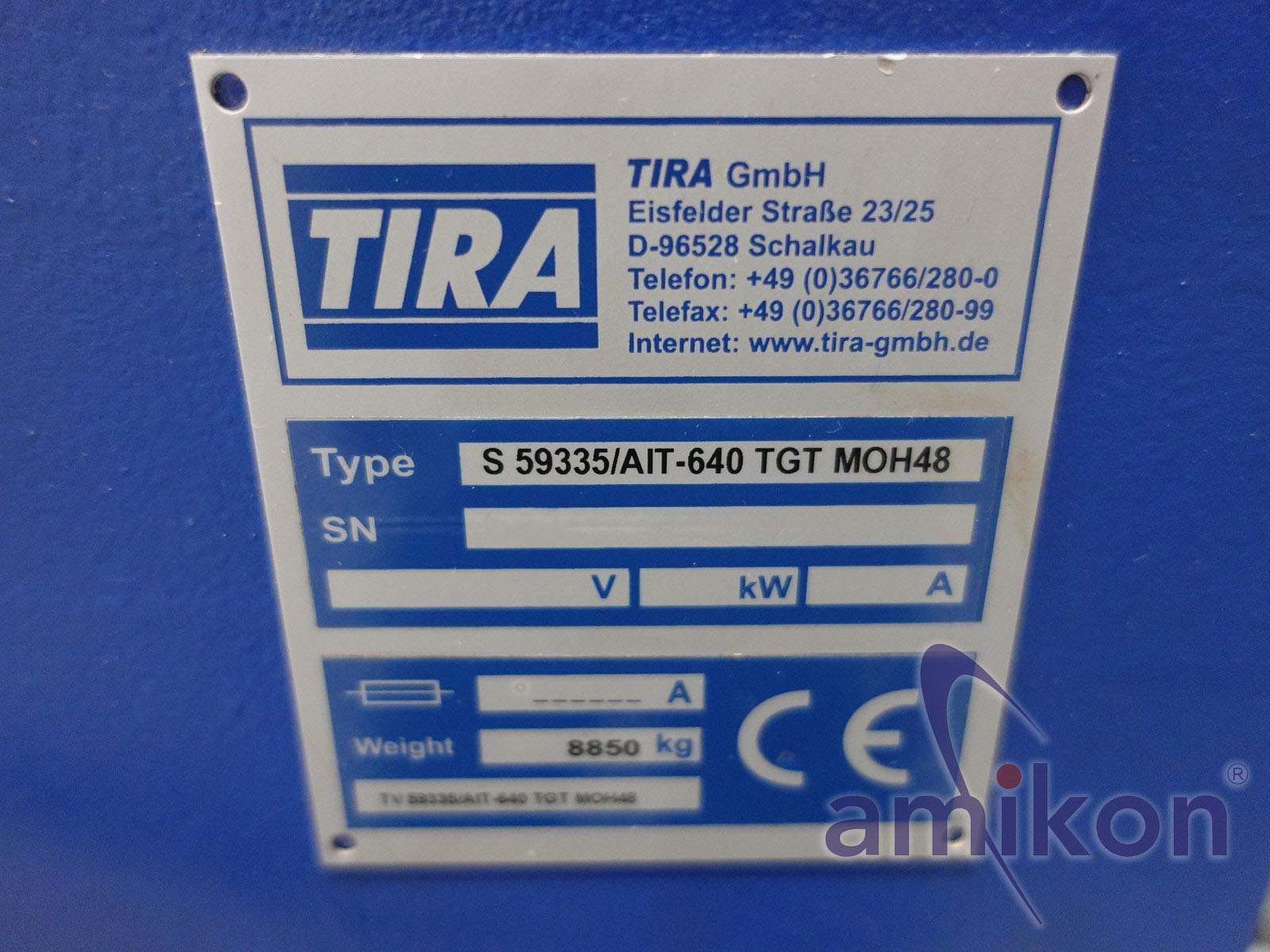

Typ: TIRA vib TV 59335/AIT-640 TGT MOH 48

"Plus ein Ersatz-Leistungsmodul BPS 1514-P."

TIRA vib
Technische Daten:

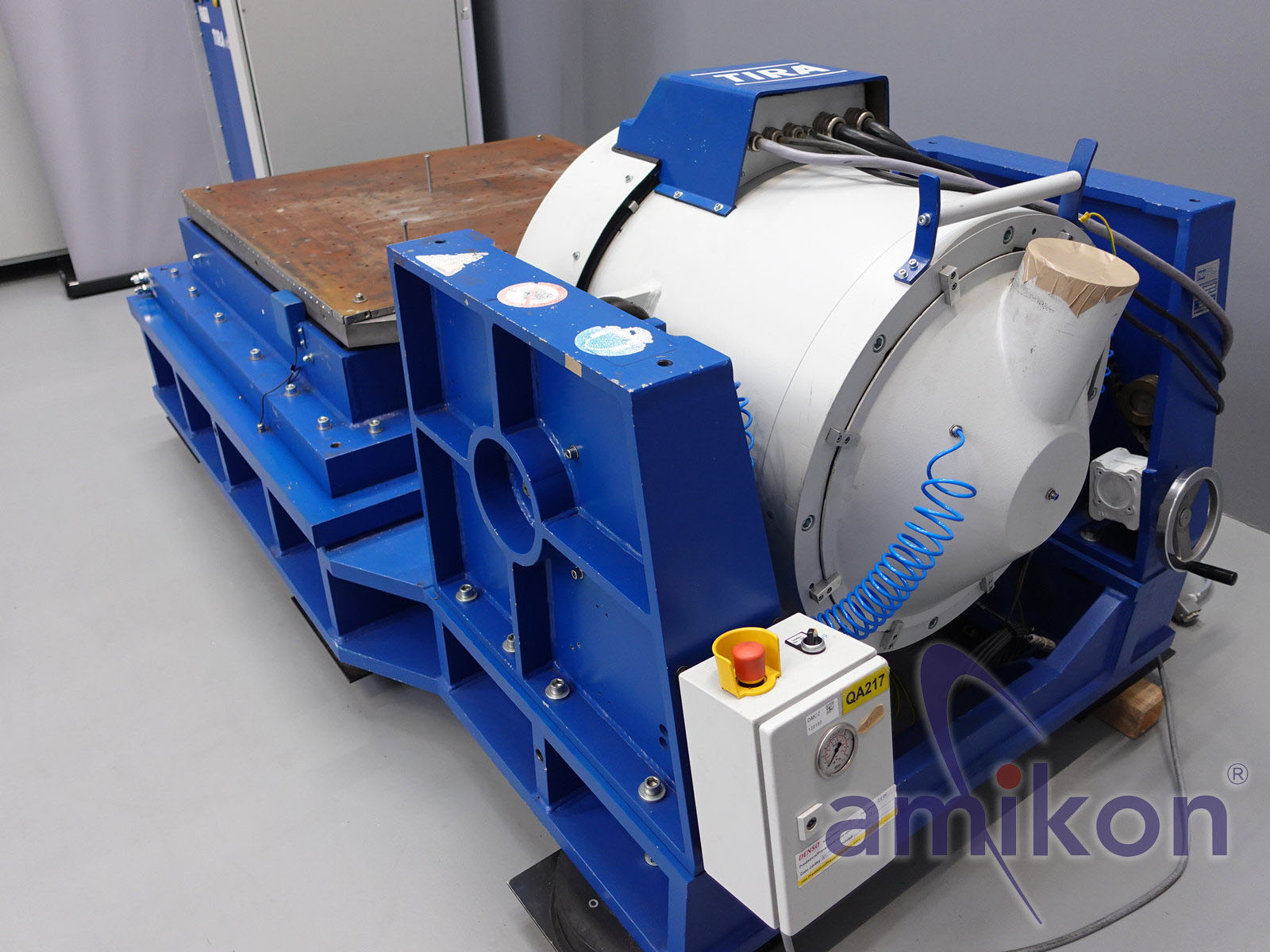

Die angegebenen Daten des Schwingungserregers S 59335/AIT-640
werden in Verbindung mit dem Leistungsverstärker TIRAvib A 3 08 3 060 realisiert.

Nennkraft SINUS 35.000 N
Geräuche 35.000 N
Schock 105.000 N*
Theoretischer maximaler Stoßwert. Abhängig von Nutzlast, Verstärker, Stoß und Stoßbreite.
Frequenzbereich 5 Hz 2 kHz
Hauptresonanzfrequenz
des bewegten Systems 2,0 kHz
Max. Beschleunigung SINUS 70 g
ZUFALL 70 g
Schock 160 g
Gewicht des Schwingsystems 41 kg
Auslenkung (Spitze-Spitze) 50,8 mm
Schwinggeschwindigkeit SINUS 1,8 m/s
ZUFALL 1,8 m/s
STOSS 2,5 m/s
Max. Nutzlast 610 kg
Federsteifigkeit 150 N/mm
Montageplattendurchmesser 640 mm
Verriegelung: Temperatur, Nachlauf, Luftstrom, Druckluft, Not-Aus
Max. Leistungsaufnahme bei 400 V
(Komplettsystem ohne Gebläse) 38 KVA

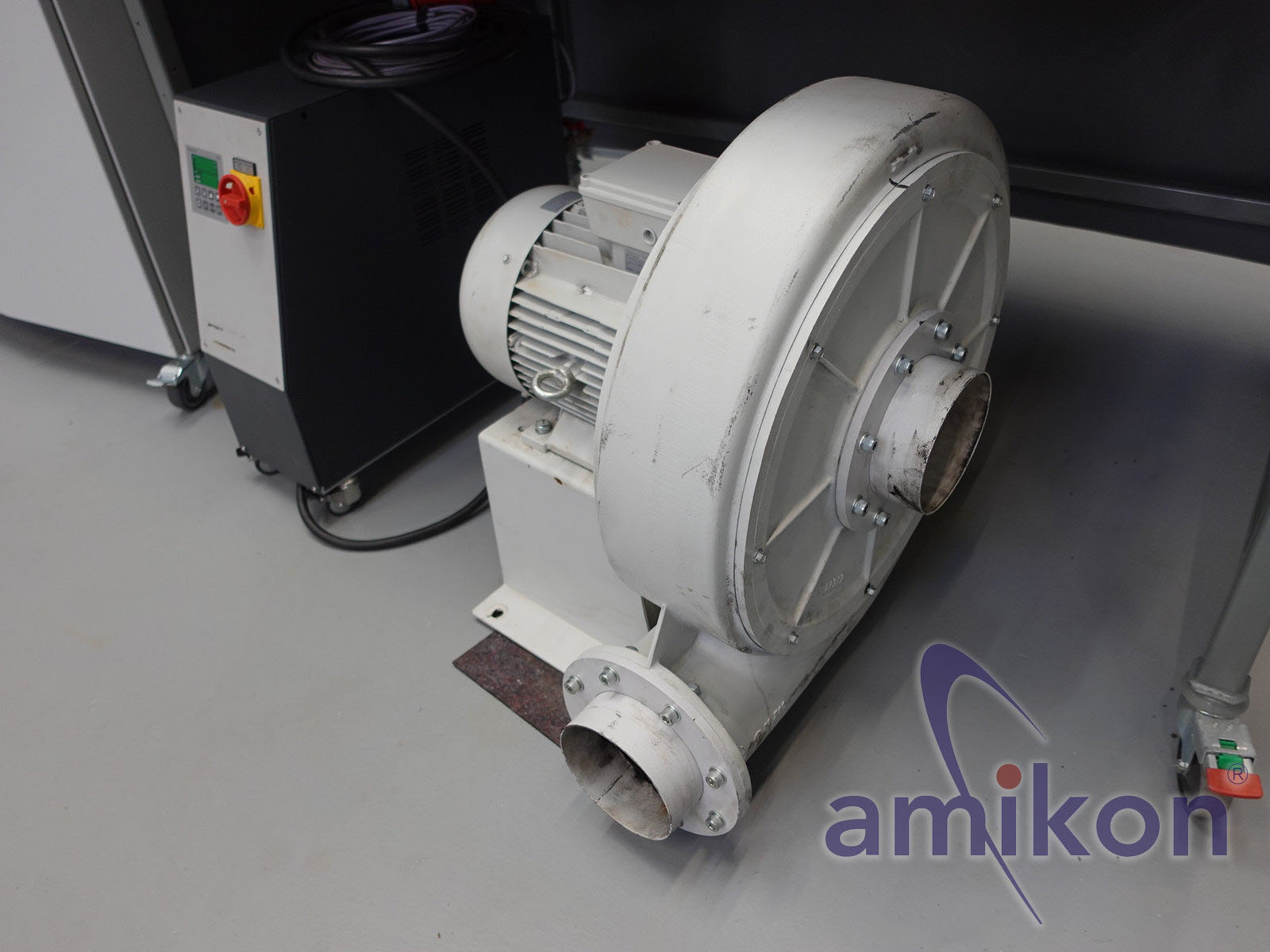

Max. Leistungsaufnahme bei 400 V
(Gebläse) 17,5 KVA

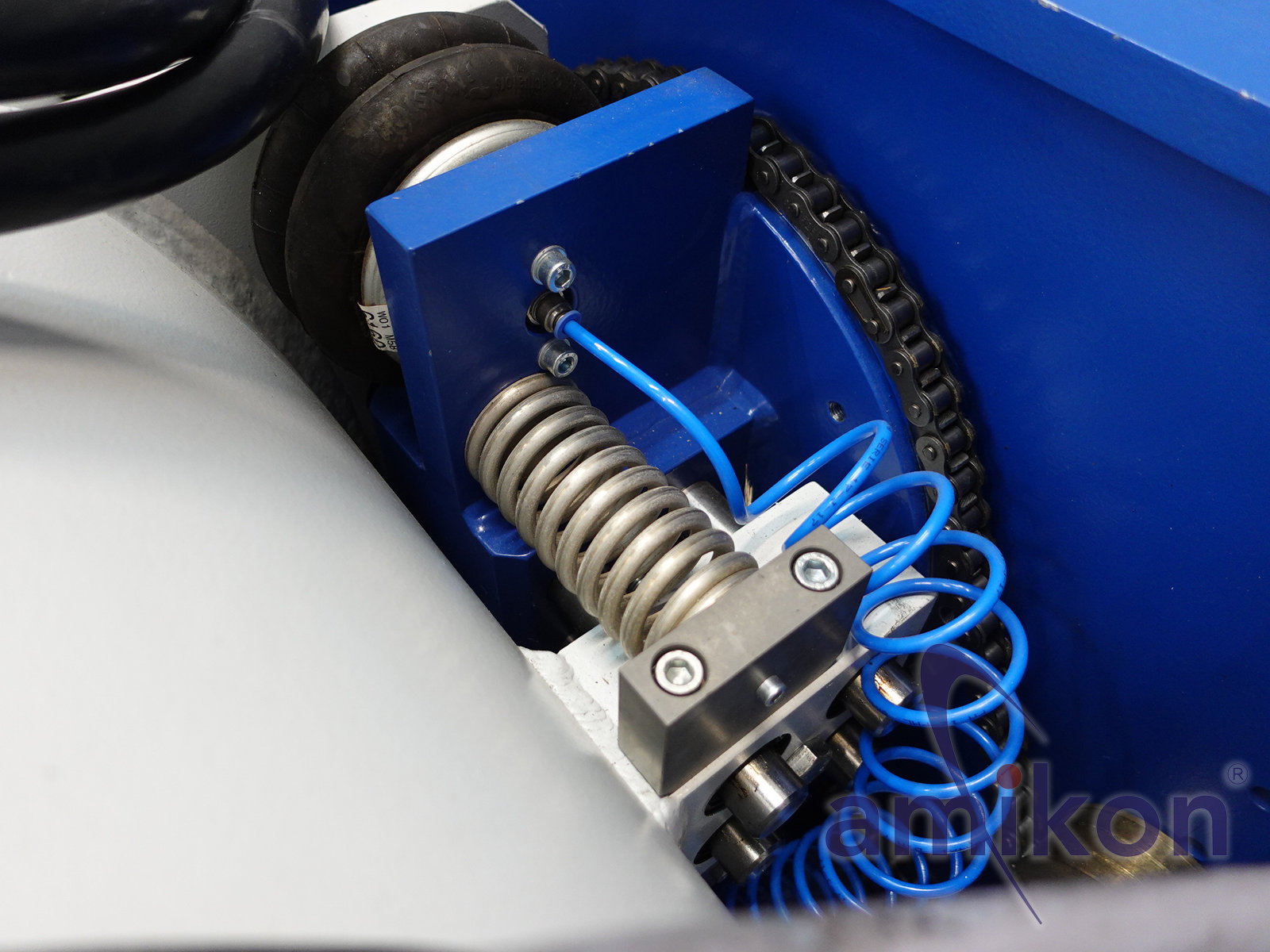

Schwingspule:
Obere Schwingspulenführung: Federelemente
Untere Schwingspulenführung: Linearlager (Hydrostatisches Dual-Lager)
Federsteifigkeit (axial): 150 kN/m
Federsteifigkeit (Quer zu Achse): 2000 kN/m
Drehsteifigkeit: 25 kNm/rad
Max. Nutzlast: 610 kg
Strom: 375 A eff
Impedanz: 0.03 Ohm

Erregerspule:
Nenngleichstrom (Lo/Hi Field) ca. 54/103,5 A
Nenngleichspannung (Lo/Hi Field) 56/105 V
Widerstand bei 20°C 1,1 Ohm
Magnetisches Streufeld, 150 mm über dem Tisch ohne < 20 mT
Entmagnetisierungsspule mit Entmagnetisierungsspule < 1 mT

Kühlluft
Kühlluftbedarf 1920 m³/h

Abmessungen und Gewicht (inkl. Gestell und Gleittisch)
Breite 1600 mm
Höhe (vertikaler Betrieb) 1248 mm
Länge 2620 mm
Gewicht: ca. 8850 kg
Gewicht Thermobarrier TBS 120 57.6 kg
Gewicht Thermobarrier TBR 64 15.4 kg

Gleittisch TGT MOH 48 XL
Gesamtmasse: ca. 8850 Kg
Abmessungen: (L x B x H) 2620 mm x 1600 mm x 1228 mm
Nutzbarer Frequenzbereich: 0 to 2.000 Hz
Maximales Nickmoment M: 91400 Nm
Maximales Rollmoment M: 82200 Nm
Maximales Giermoment M: 56000 Nm

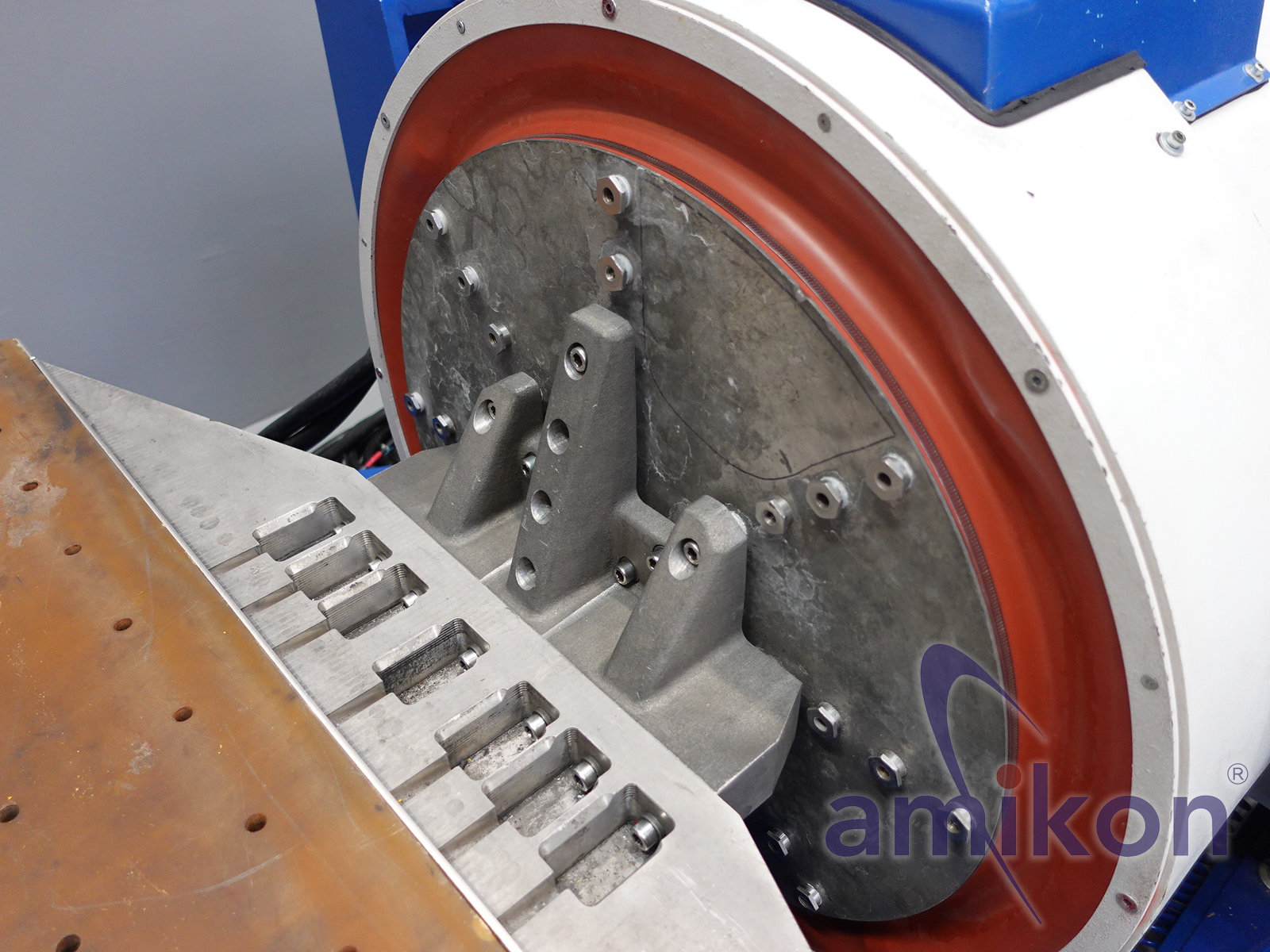

Gleitplatte
Material: Magnesium
nutzbarer Arbeitsbereich: 1200 mm x 1200 mm (48 in²)
Dicke der Gleitplatte: 50 mm
Bewegte Masse der Gleitplatte mit Führungen: 160.7 Kg
mechanische Hubbegrenzung: 62 mm
Maximale Prüfmasse: 6000 Kg
Gewinde Inserts: M10

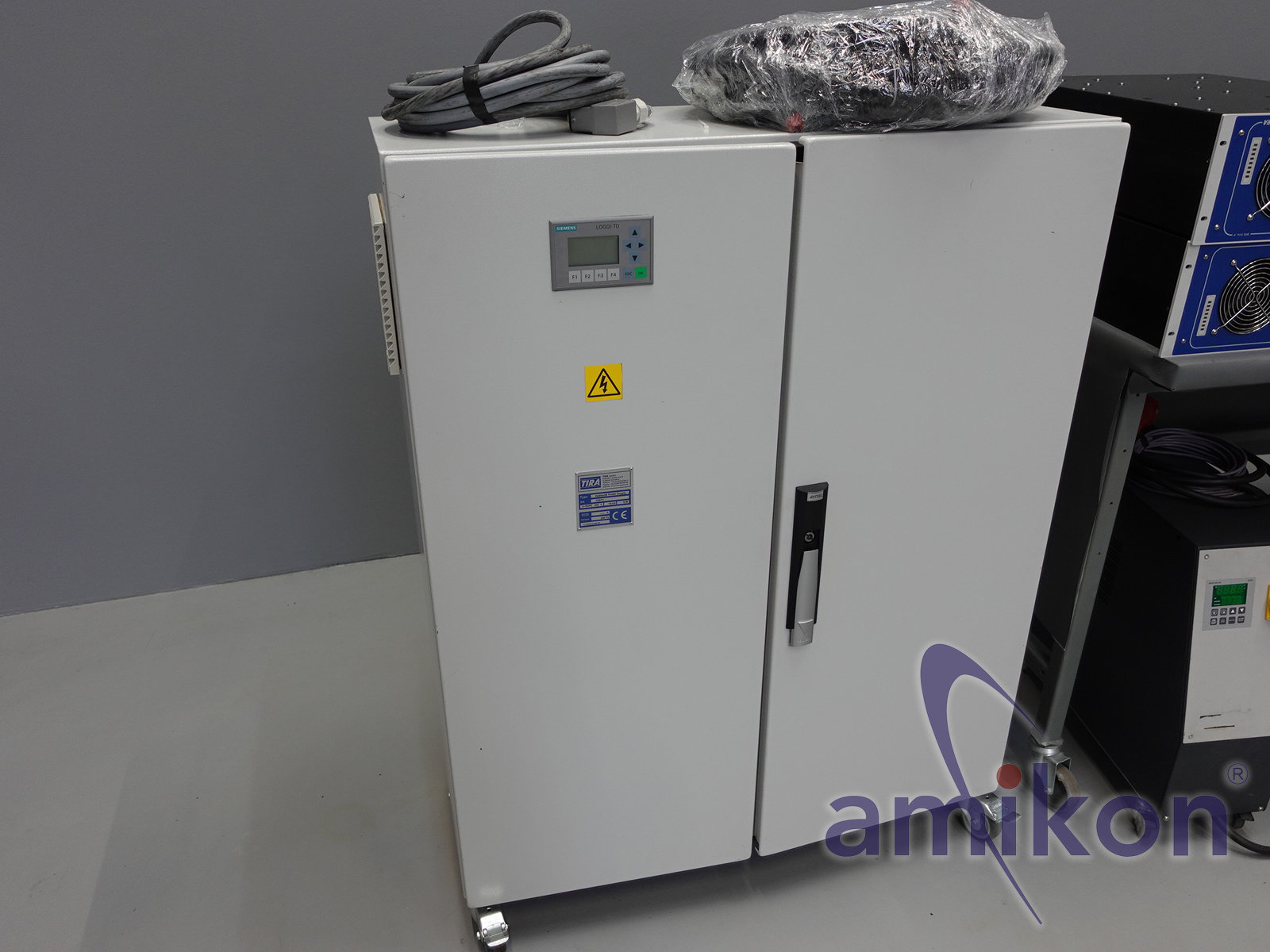

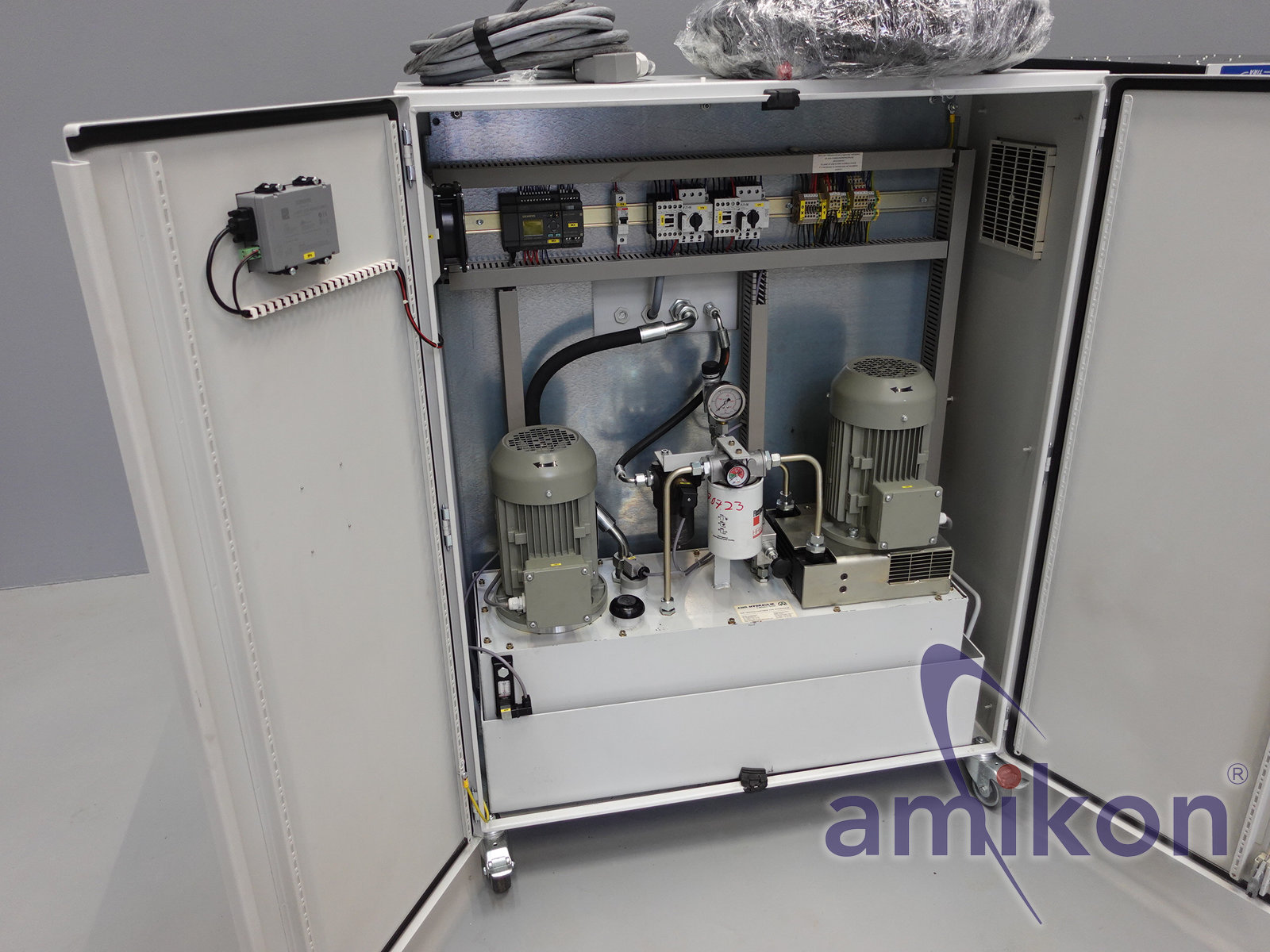

Ölversorgungseinheit
Typ: Hydraulikaggregat
maximaler Arbeitsdruck: 200 bar
Öltyp: HLP 68
Durchflussrate: 1,4 l/min
Anschlussspannung: 3P/N 400V / 50Hz
Ölvorrat: ca. 40 Liter
Abmessungen (BxHxT): 1000x1200x400 mm
Gewicht: 160 kg

Masse des Bewegungssystems:
Gleitplatte mit Führungssystem 160,70 Kg
Antriebsstange 8,44 Kg
Schwingungsanker 41,00 Kg
Gesamtmasse des Bewegungssystems 210,14 Kg

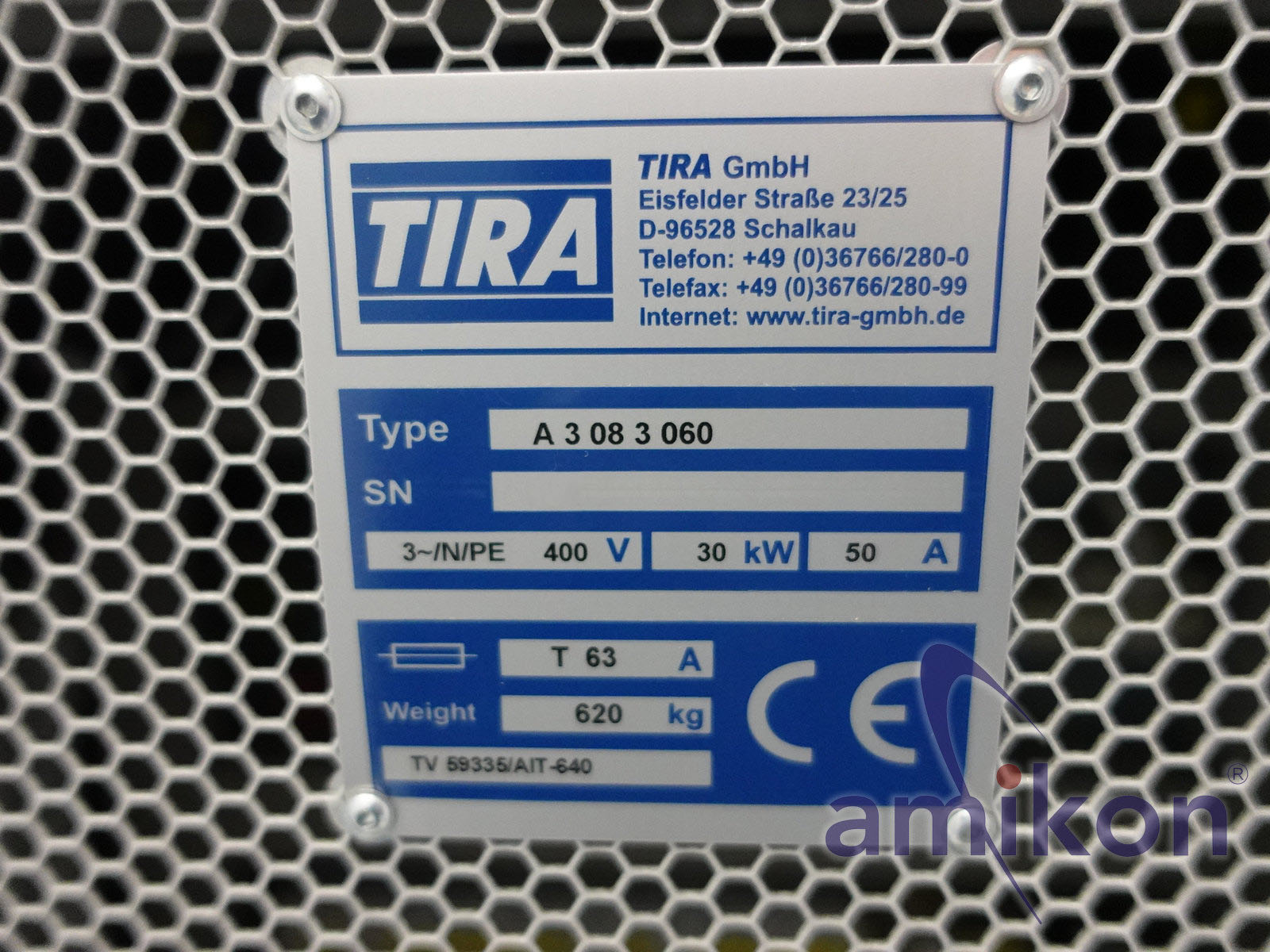

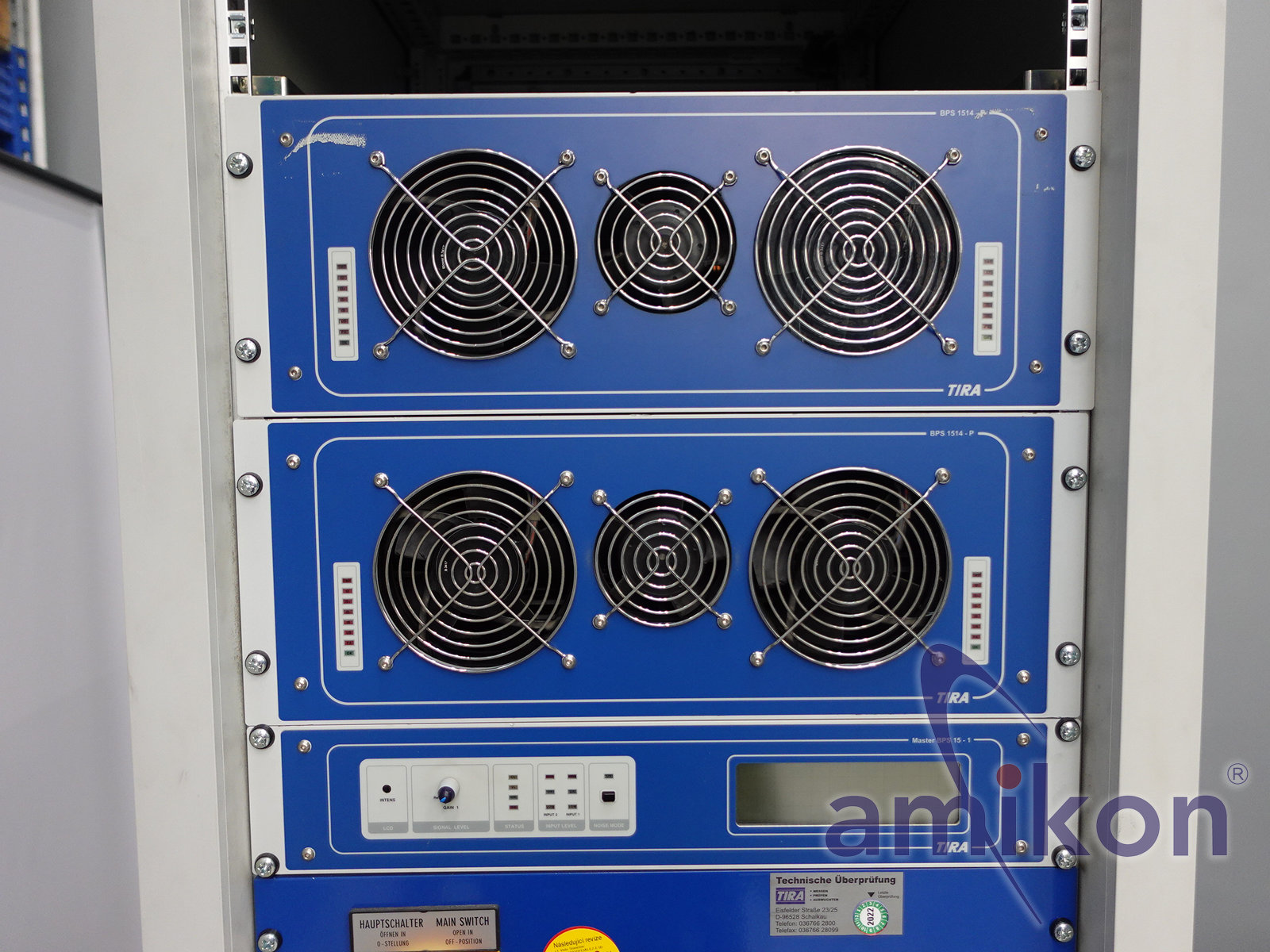

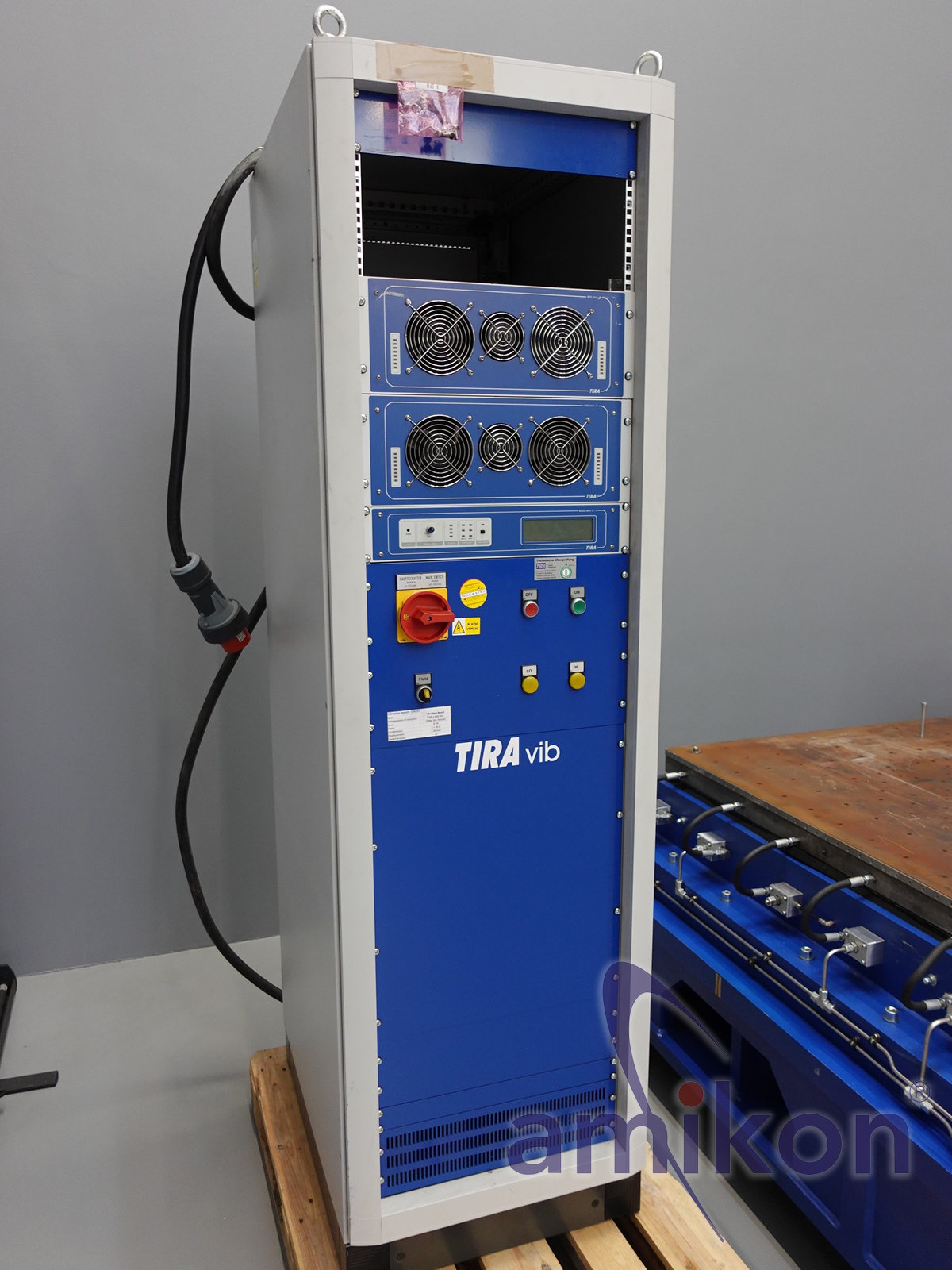

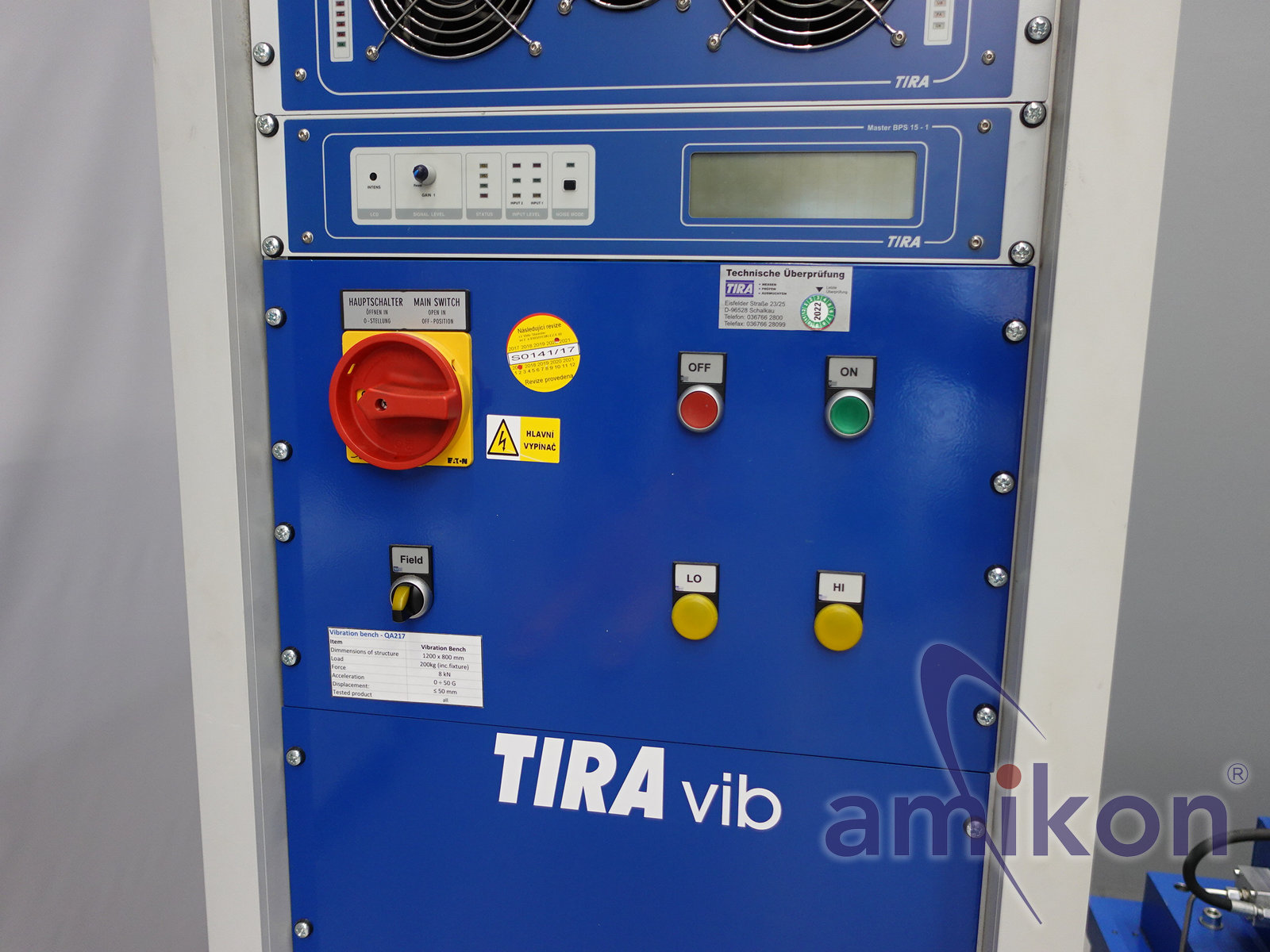

Verstärker A 3 08 3 060

Sinusdauerleistung: 57000 VA
Frequenzbereich: DC 4 kHz
Optimaler Lastwiderstand: 1 Ohm
Schaltfrequenz: 82 kHz
Spannung, max.: 150 V
Strom, max.: 375 A
Signaleingangsspannung (schaltbar): 2.5/5/10 V
Klirrfaktor: < 0.7 %
Signal/Rauschabstand: > 90 dB
Gewicht: 600 kg
Abmessungen (Breite / Höhe / Tiefe): 600 mm / 2200 mm / 800 mm

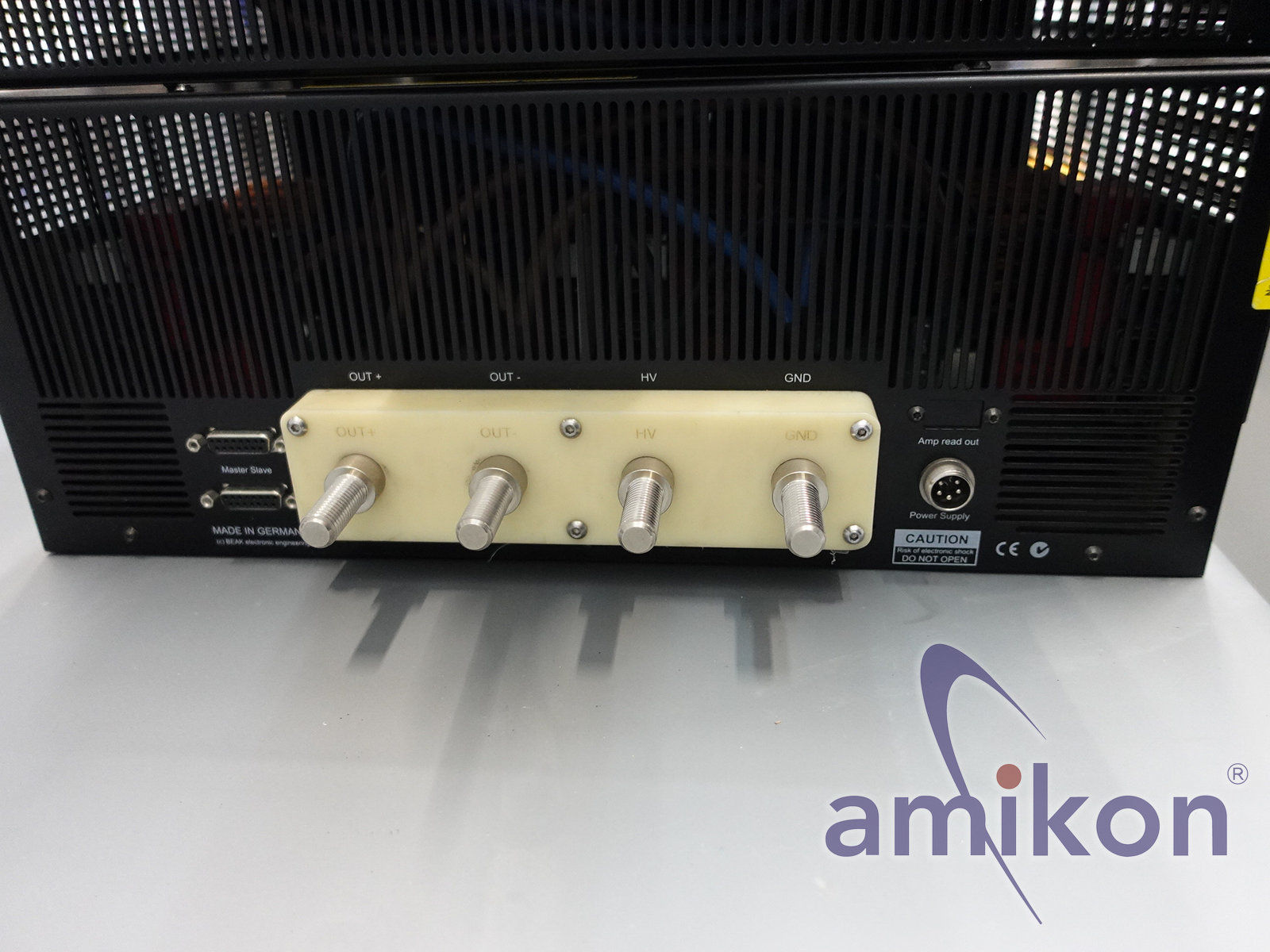

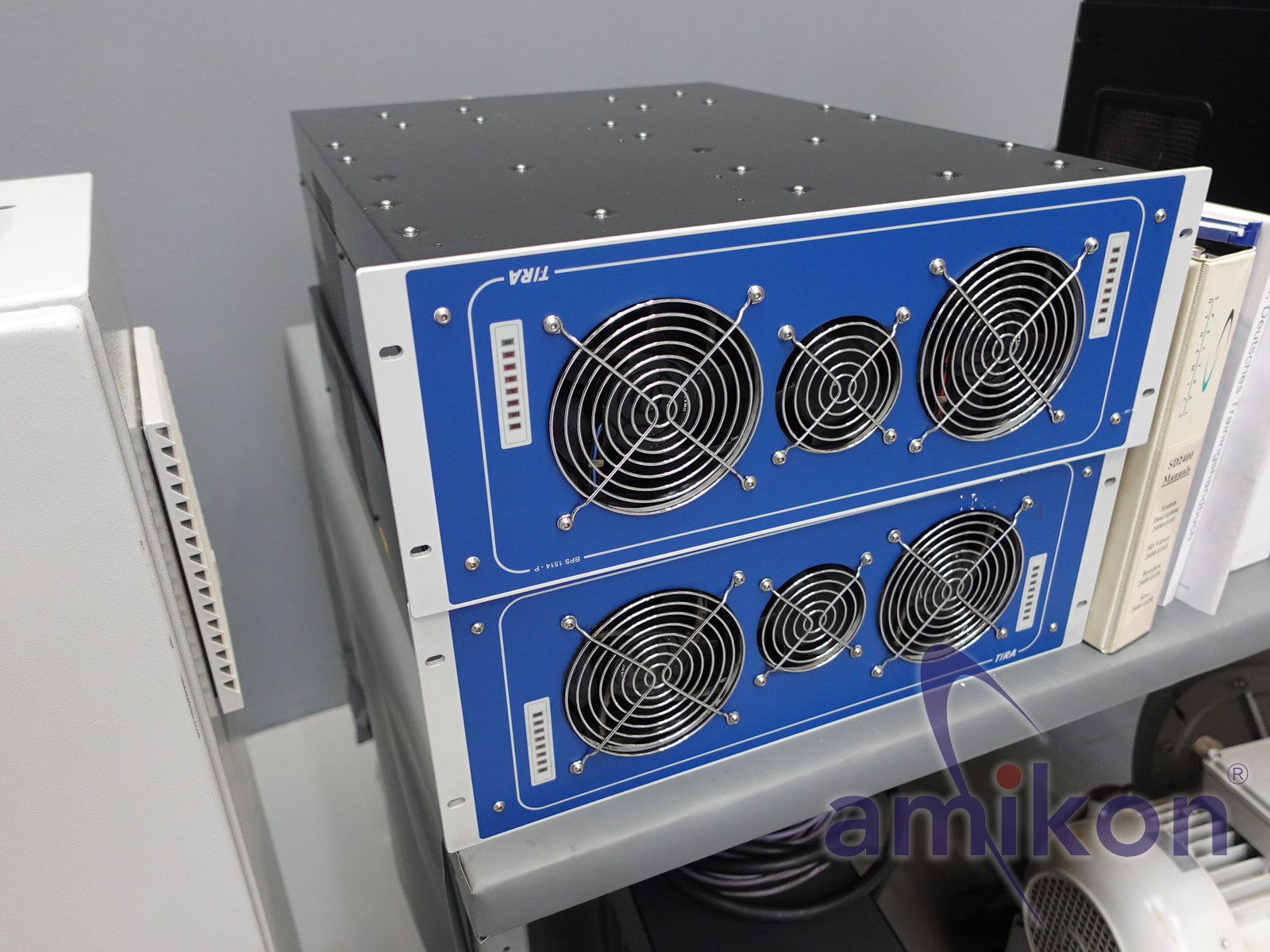

BPS 1514-P

BPS 15-1M
AC / DC Signaleingang mit umschaltbarer Verstärkung
LCD Display mit Berührungsfunktion
Strombegrenzung
Spannungsbegrenzung
Einstellbare Ausgangsspannungskorrektur
Sicherheitssystem
Überwachung der Eingangsspannung
15 digitale Fehlereingänge
15 digitale Fehlerausgänge
Elektronisch gesteuerte Eingangsempfindlichkeit
Fernsteuerfähig
Spannungsversorgung extern +/24V / je 2A
Kompatibel zur BPS 24 Phasen Steuerund Kontrolleinheit
Schalter für Rausch Mode (Noise Mode)
Analysier für Eingangssignal
Kurzschlußüberwachung für externe Last (intern)
Booster zum Anschluss von bis zu 18 Verstärkermodulen (intern)
Anschluss für Black Box zur Signalaufzeichnung
Abschaltfunktion bei Stromund Spannungsclipping (einstellbar)
Abschaltfunktion bei Eingangssignalverzerrung (einstellbar)

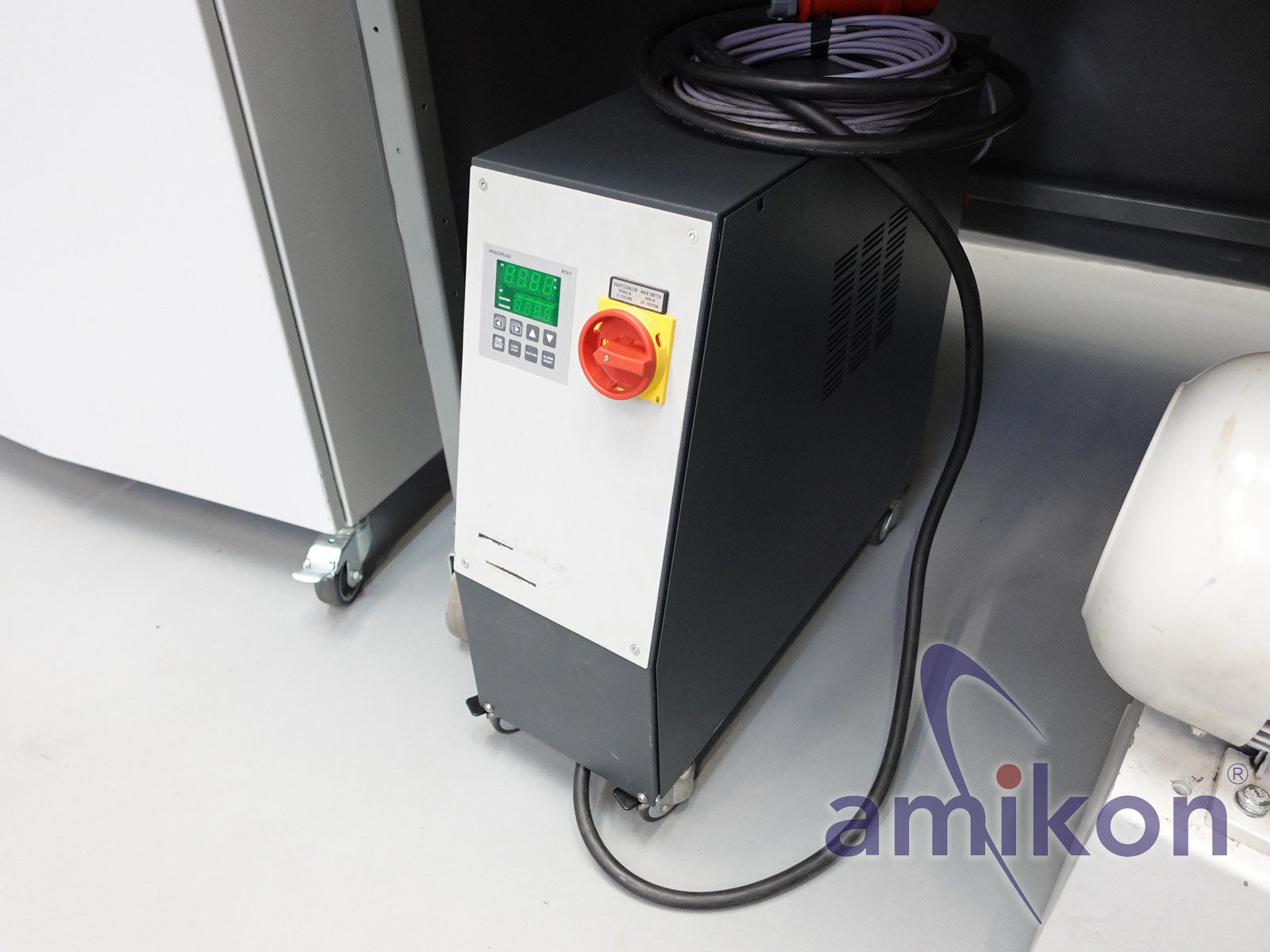

Wasserekühleinheit

Zustand: gebraucht / used

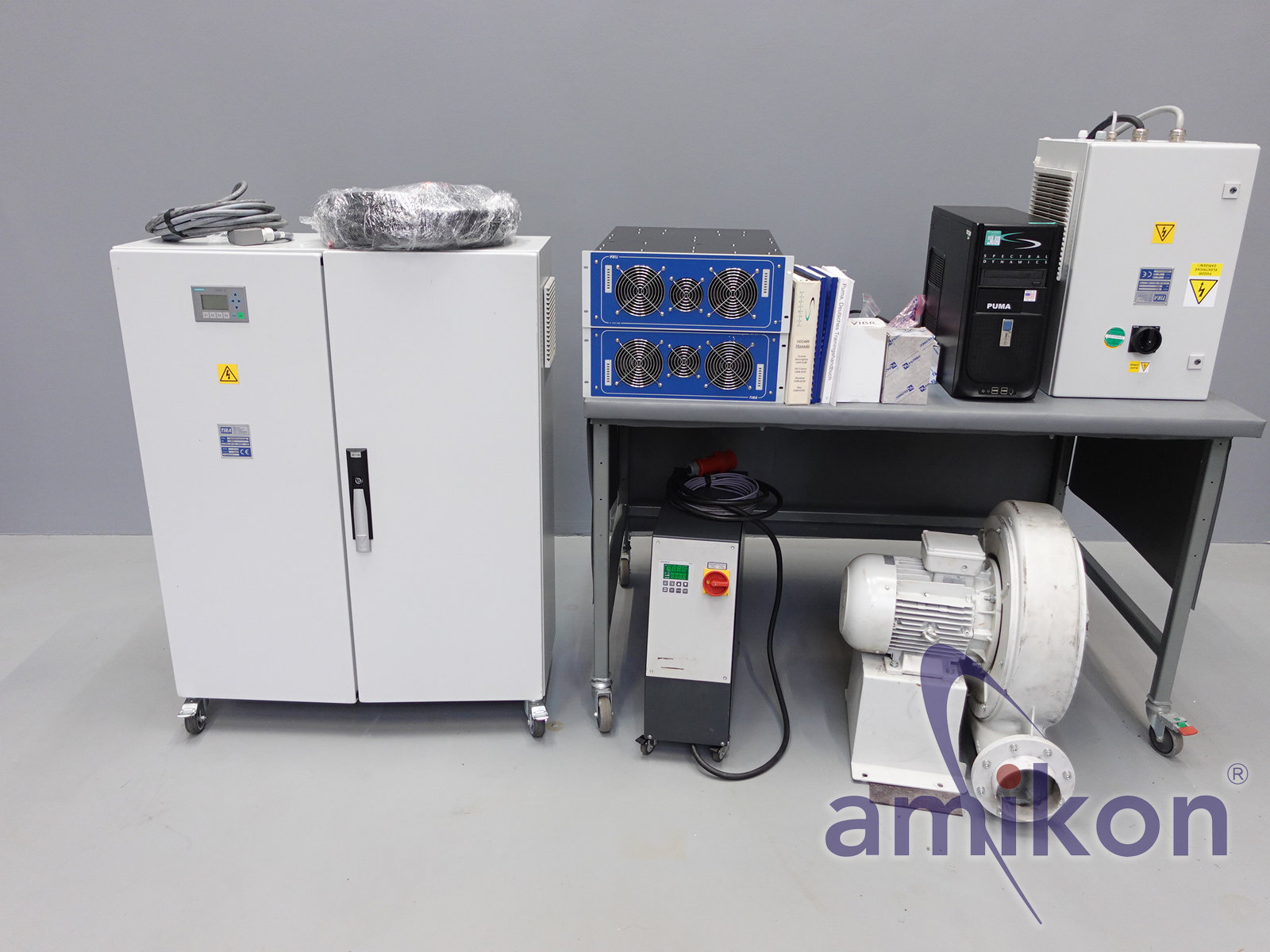

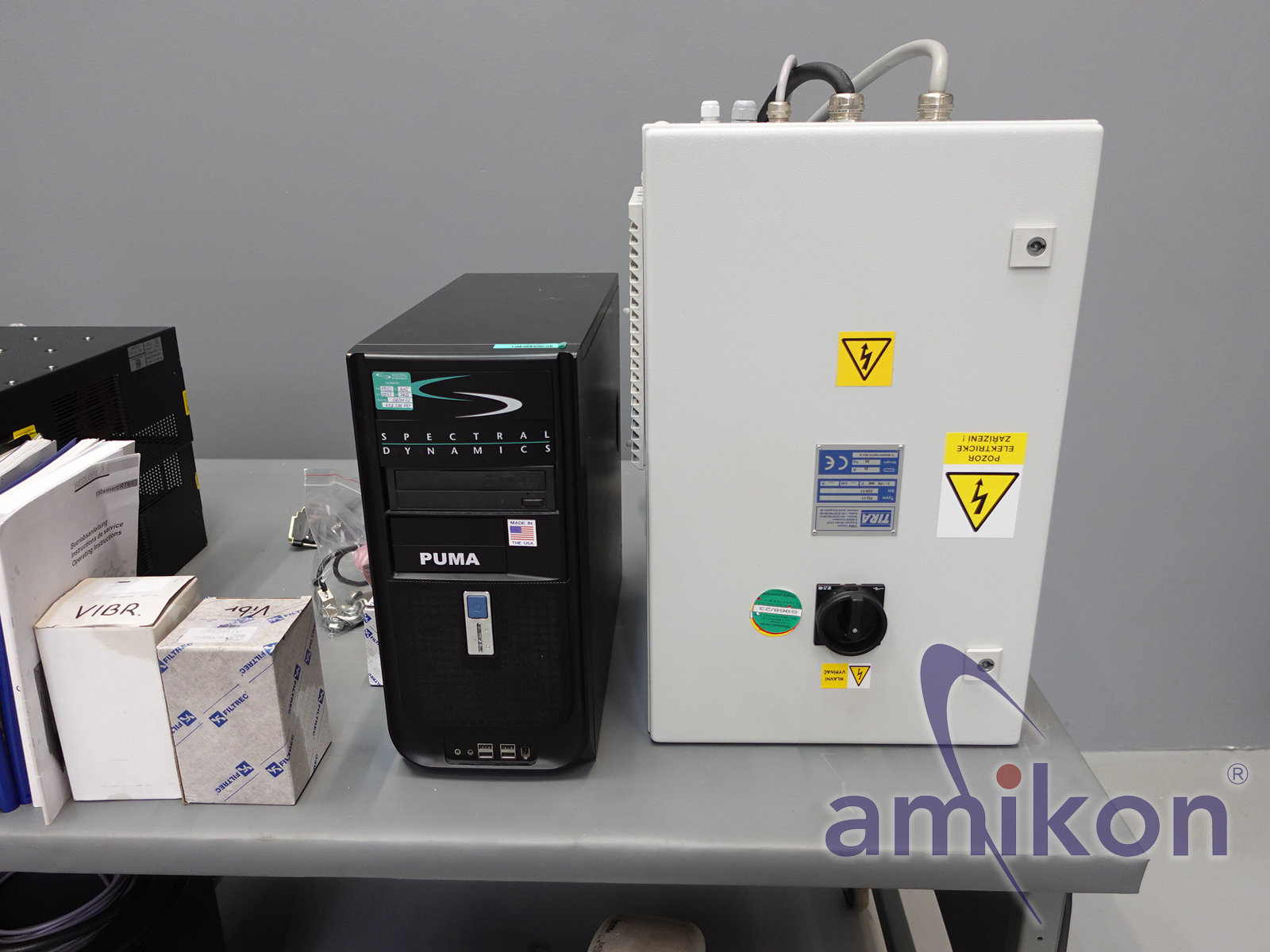

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
