TIRA Begehbare Klimasimulationszelle TCZ / TTZ 4036 S (m) -2K Temperaturbereich: -40 bis +140°C

TIRA

Typ: TCZ 4036 S (m) -2K

Begehbare Klimasimulationszelle

Beschreibung:

Systemaufbau:

Die Anlage besteht aus folgenden Hauptbaugruppen:
Begehbare, Isolierte Zelle
Luftbehandlungsraum
Maschinenraum mit Befeuchtungsanlage und Schaltschrank

Die isolierte Zelle bildet den Prüfraum und beinhaltet den Luftbehandlungsraum.
Im Luftbehandlungsraum wird die Luft temperiert (kühlen/heizen) bzw.
klimatisiert (be- und entfeuchtet) sowie durcli Gebläse umgewälzt.

Ein im Maschinenraum angeordneter Befeuchter stellt den, für die
Befeuchtung erforderlichen Wasserdampf bereit.

Die Maschineneinheit versorgt den Luftbehandlungsraum durch die
kältetechnischen Baugruppen (Verdampfer und Entfeuchter) mit der
erforderlichen Energie.

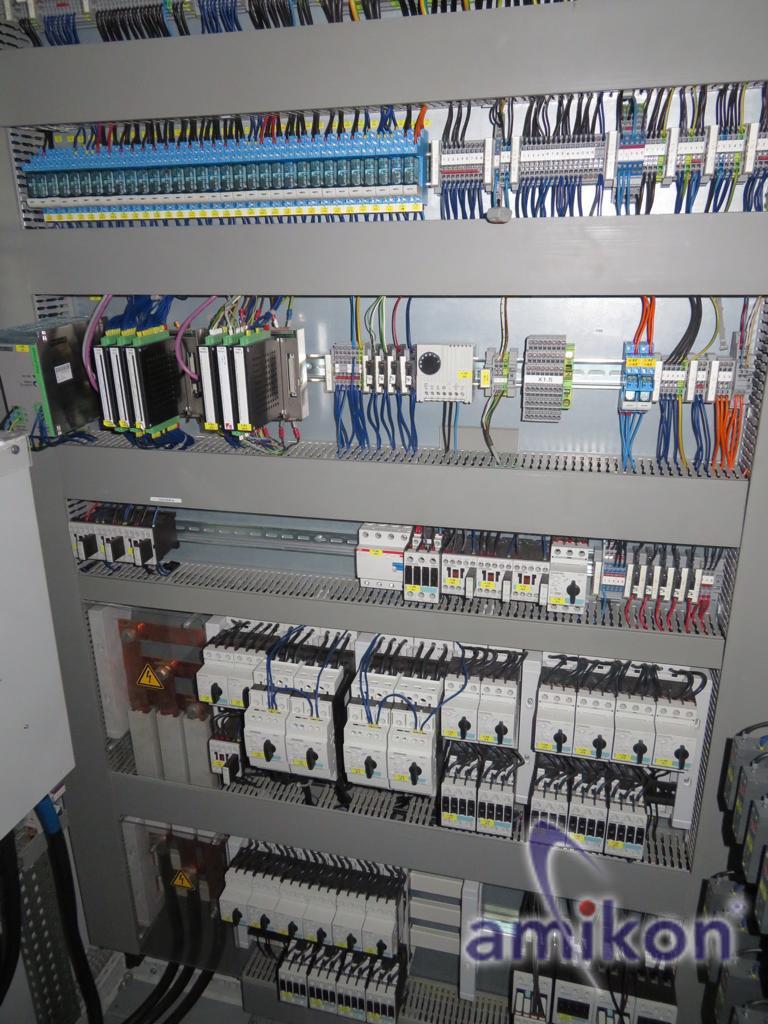

Der im Maschinenraum angeordnete Schaltschrank fasst alle Regel- und
Steuereinheiten sowie Elektrokomponenten zusammen.
Die Steuerung sichert eine konstante Temperaturregelung sowie ein stabiles
Regelverhalten.
Mit dem an der linken Seitenwand der Klimazelle angeordneten Bedienfeld
Ist eine umfassende Bedienung möglich.

Technische Daten:

Leistungsbereich für Temperaturprüfung:

Temperaturbereich -40...+140°C
Temperaturkonstanz, In der Zuluft: (zeitlich) ≤ ± 1,0°C
ohne them. Prüfraumbelastung nach ( DIN 50011  Τ13) EN 60068

Temperaturkonstanz, In der Zuluft: (räumlich) ≤ ± 1,5°C
ohne therm. Prüfraumbelastung nach ( DIN 50011  Τ13) EN 60068

Aufheizgeschwindigkeit ca. 2,0 K/min
ohne therm. Prüfraumbelastung (nach DIN 50011 /
EN 60068) o. Prüfgut im Temperaturbereich von -30°C...+85°C
Wärmekompensation ca. 20 kW im Temperaturbereich von +80°C bis -20°C

Leistungsbereich für Klimaprüfung
Temperaturbereich +10...+95°C
Feuchtearbeitsbereich 10...ca.95%r.F
ohne thermische Prüfraumbetastung

Taupunkttemperaturbereich +5...+89°C
ohne thermische Prüfraumbelastung

Feuchteabweichung, in der Zuluft: (zeitlich) ≤ ± 2,5% r.F
ohne them. Prüfraumbelastung nach ( DIN 50011  Τ13) EN 60068
Genauigkeitsklasse 2 (gemessen in Prüfraummitte)

Feuchteabweichung, in der Zuluft: (räumlich) ≤ ± 5,0% r.F
ohne them. Prüfraumbelastung nach ( DIN 50011  Τ13) EN 60068
Genauigkeitsklasse 2 (gemessen in Prüfraummitte)

Leistungsbereich für Klimaprüfung mit Wärmekompensation
Temperaturbereich + 10...+ 95°C
Feuchtearbeitsbereich 10...ca.70%r.F
mit max. 20 kW Wärmekompensation

Abmessungen: Prüfraum (BxTxH) ca. 2510 x 5270 x 2760 mm
Abmessungen: Außenmaße (BxTxH) ca. 2910 x 8740 x 3320 mm
lichter Türdurchgang Prüfraumtür (BxH) 2510 x 2760 mm mit Sichtfenster 1000 x 1000 mm, beheizt

Ausführung:
Luftführung: Zuluft: Lochblech an der Rückwand, im Deckenbereich
Abluft: Lochblech an der Rückwand, im Bodenbereich

Temperierung:
Direkte Kühlung durch Verdampfung von
Kältemittel in einem Lamellen-Wärmetauscher:
Heizung mit elektrischem Widerstandsheizkörper

Entfeuchtung:
Direkte Entfeuchtung durch Verdampfen von
Kältemittel in einem Wärmetauscher

Innenverkleidung: Edelstahl
Außenverkleidung: Stahlblech, verzinkt, kunststoffbeschichtet
Fußbodenausführung: Edelstahl, glatt ausgeführt
Fußbodenbelastung 15000 N/m²
Radlast (Auflagefläche ≥4cm²) 1500 N/Rad

Tür: Doppelflügeltür, Edelstahl, außen lackiert mit
Sichtfenster (BxH) 1000x1000 mm

Prüfraumbeleuchtung: 4 Strahler a 500W
Isolierung Zweischichtisolierung, 80 mm PUR-Schaum,
120mm Mineralwolle

Kältemaschine (2 Stück) Bltzer
Kältemittel, einstufig R449A
Kältemittel, einstufig R449A
Kältemaschinenöl SEZ 32
Dampfbefeuchter Dampfbefeuchter

Farbgebung:

Zelle RAL9010, weiß
Tür RAL9010, weiß
Maschineneinheit RAL 7035, lichtgrau
Schaltschrank RAL 7035, lichtgrau

Massen:

Gesamtanlage
(beinhaltet Maschinensatz Schaltschrank u. Befeuchtungsanlage) ca.7700 kg
Maschinensatz KB 2x 127 ca. 1200 kg
Schaltschrank ca. 280 kg
Befeuchtungsanlage ca. 115 kg

Anschlüsse:

Nennspannung 400 V +6%/-10% 3/ΡΕΝ 50Hz
Nennleistung 195 kW
Nennstrom 315 Α
Anschluss fest
Bauseitige Absicherung 400 A träge
Hauptschalter im Schaltschrankgehäuse eingebaut
Befeuchtungswasser gemäß Aufstellungsplan
Wasserzu- u. Abläufe gemäß Aufstellungsplan

Gewicht: 10495 kg

Zustand: gebraucht / used

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
