TIRA Begehbare Klimasimulationszelle KB 127 TCZ 4022 S -2K Temperaturbereich: -40 bis +140°C

TIRA

Typ: TCZ 4022 S -2K

Beschreibung: Klimasimulationszelle Luftgekühlt

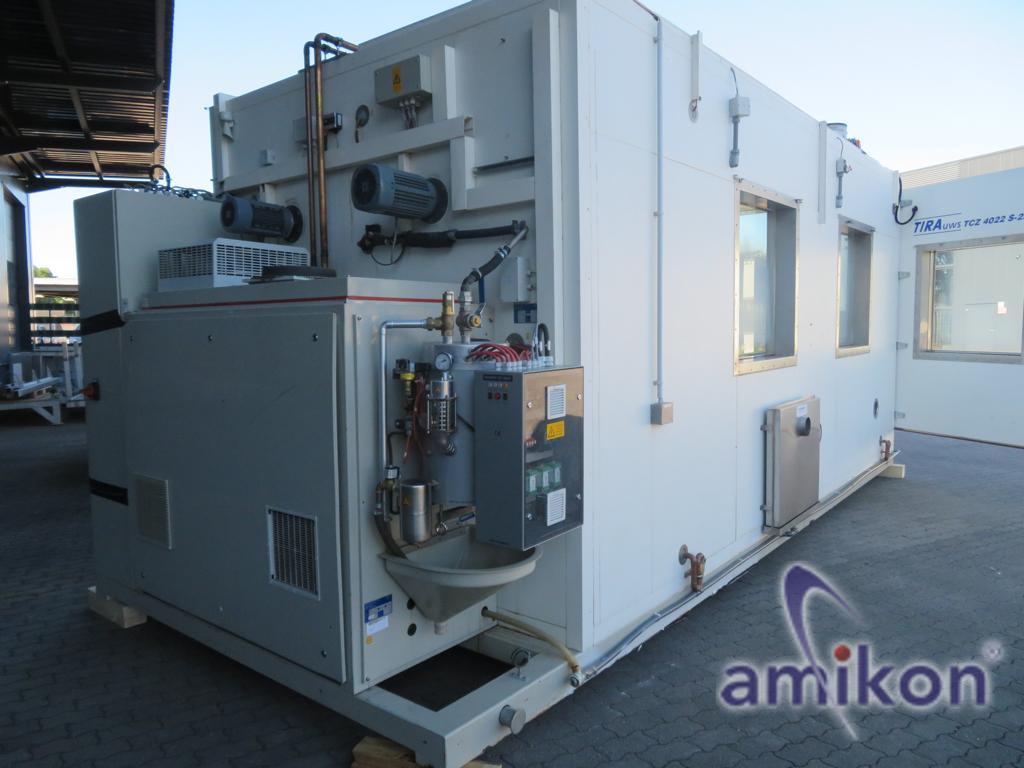

Systemaufbau:

Die Anlage besteht aus folgenden Hauptbaugruppen:

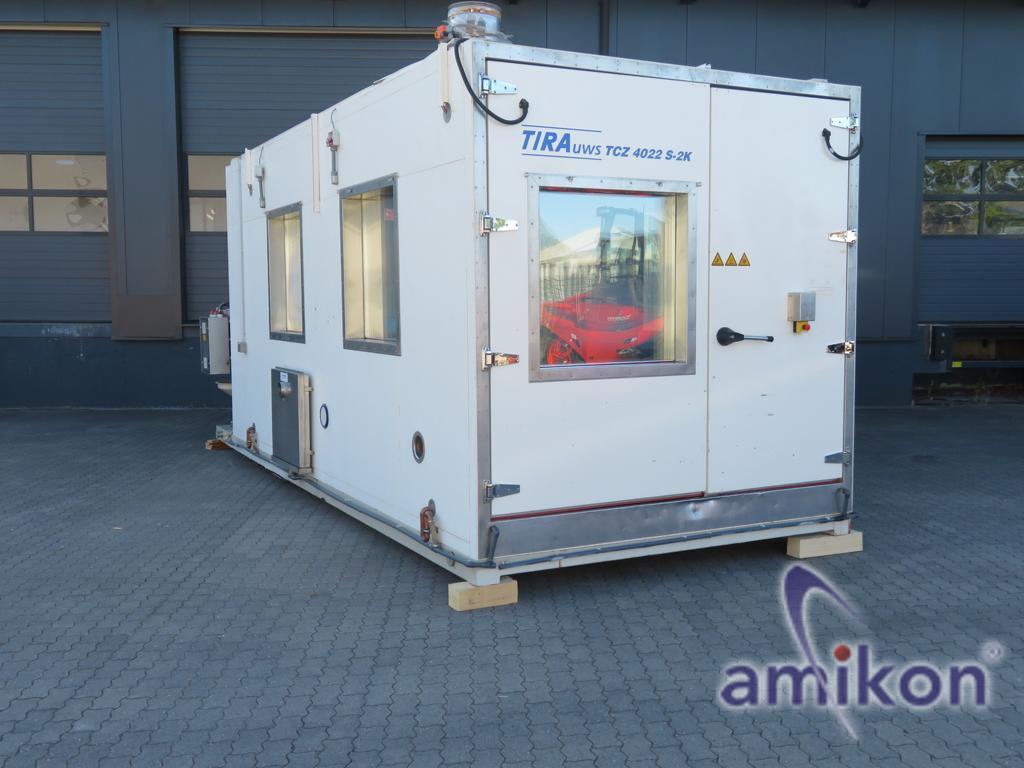

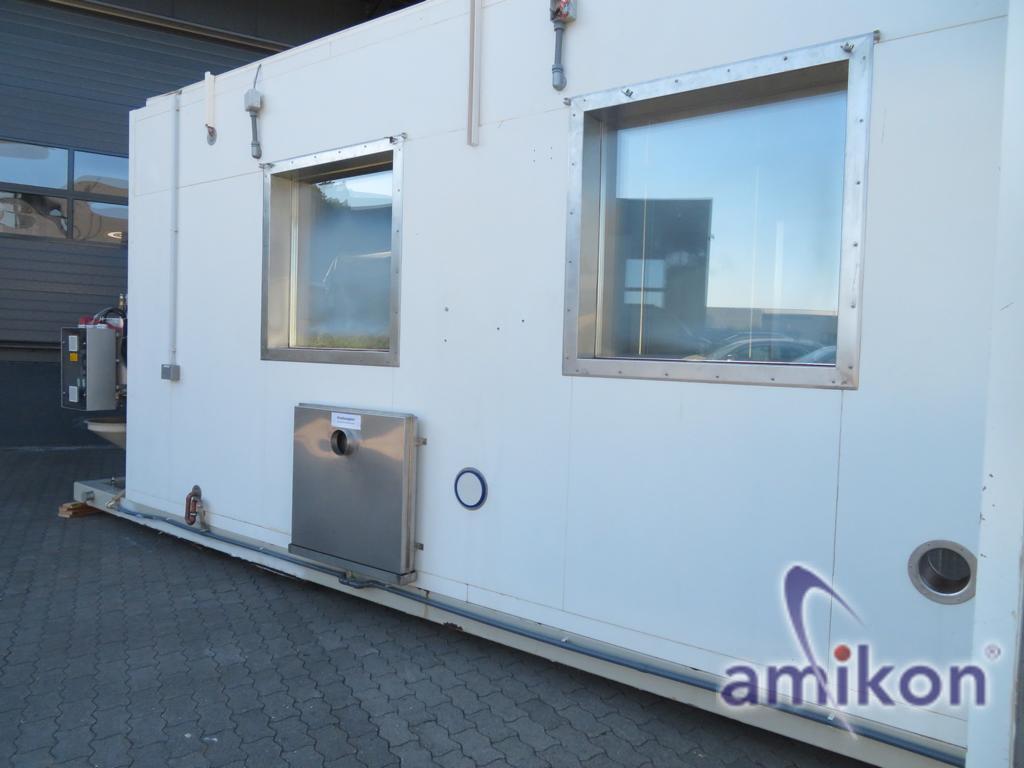

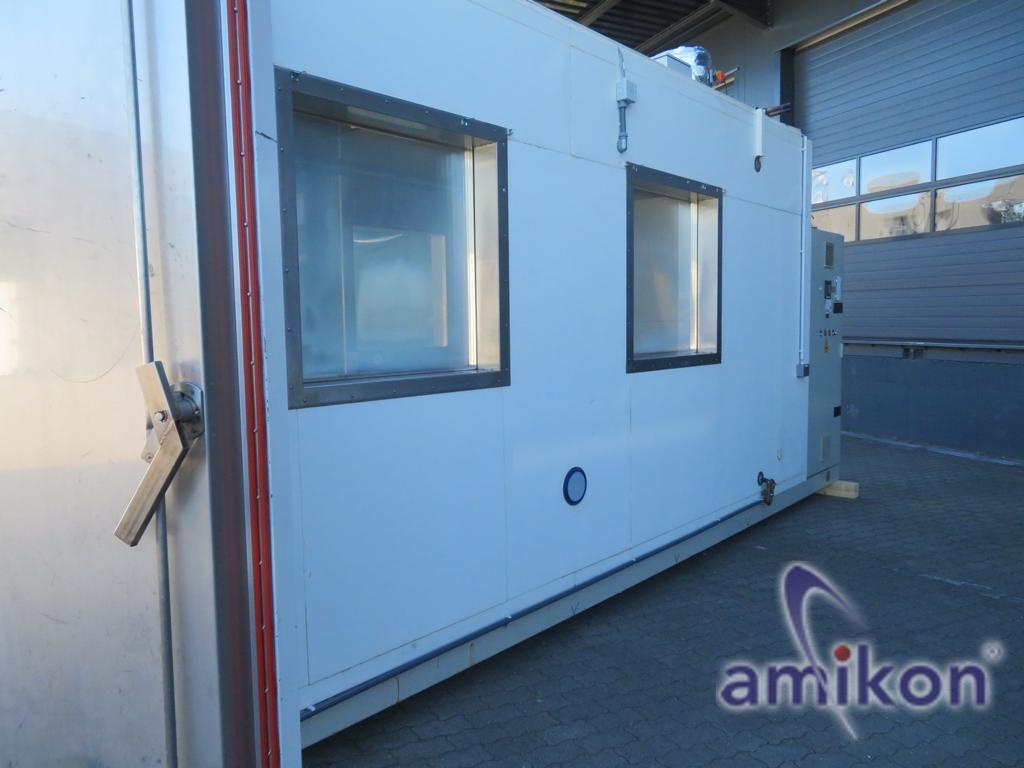

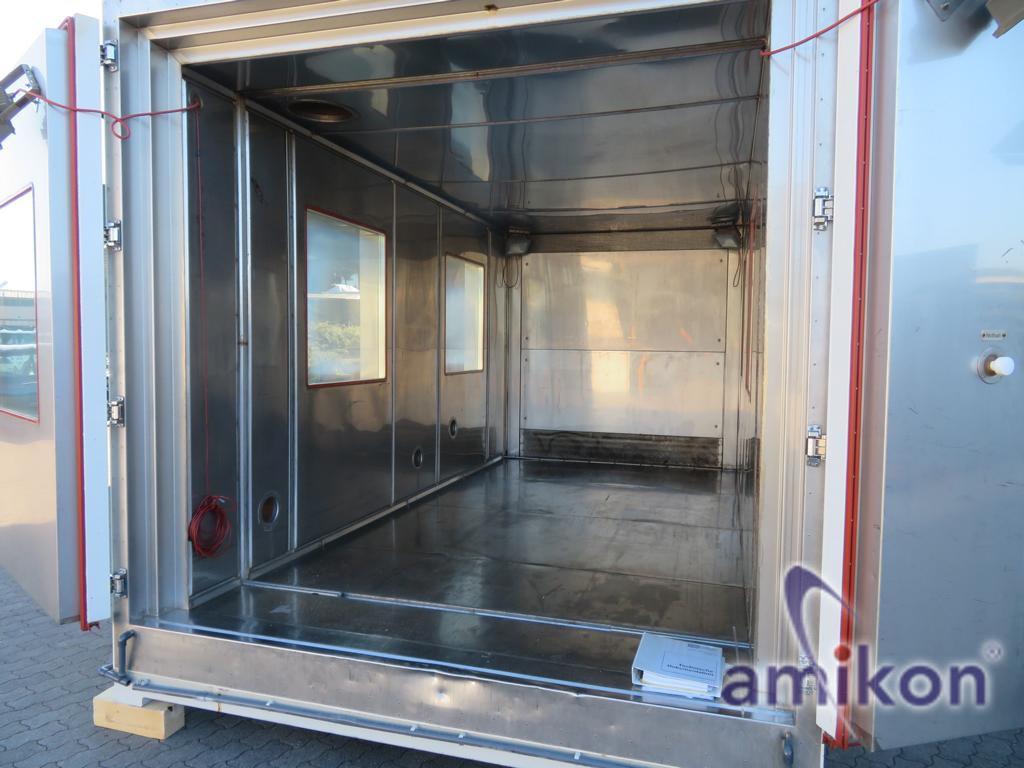

Begehbare, Isolierte Zelle
Luftbehandlungsraum
Befeuchtungsanlage
Maschinenraum
Schaltschrank

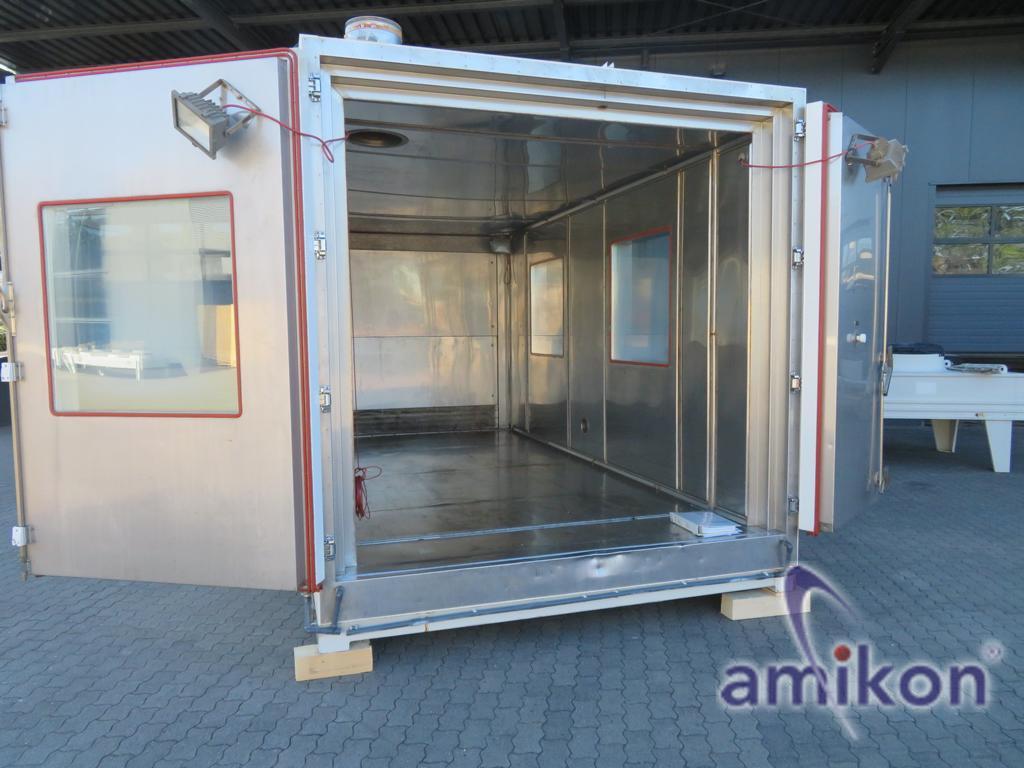

Die isolierte Zelle bildet den Prüfraum und beinhaltet den Luftbehandlungsraum.
Im Luftbehandlungsraum wird die Luft temperiert (kühlen/heizen) bzw.
klimatisiert (be- und entfeuchtet) sowie durcli Gebläse umgewälzt.

Ein extern Befeuchter stellt den, für die
Befeuchtung erforderlichen Wasserdampf bereit.

Die Maschineneinheit versorgt den Luftbehandlungsraum durch die
kältetechnischen Baugruppen (Verdampfer und Entfeuchter) mit der
erforderlichen Energie.

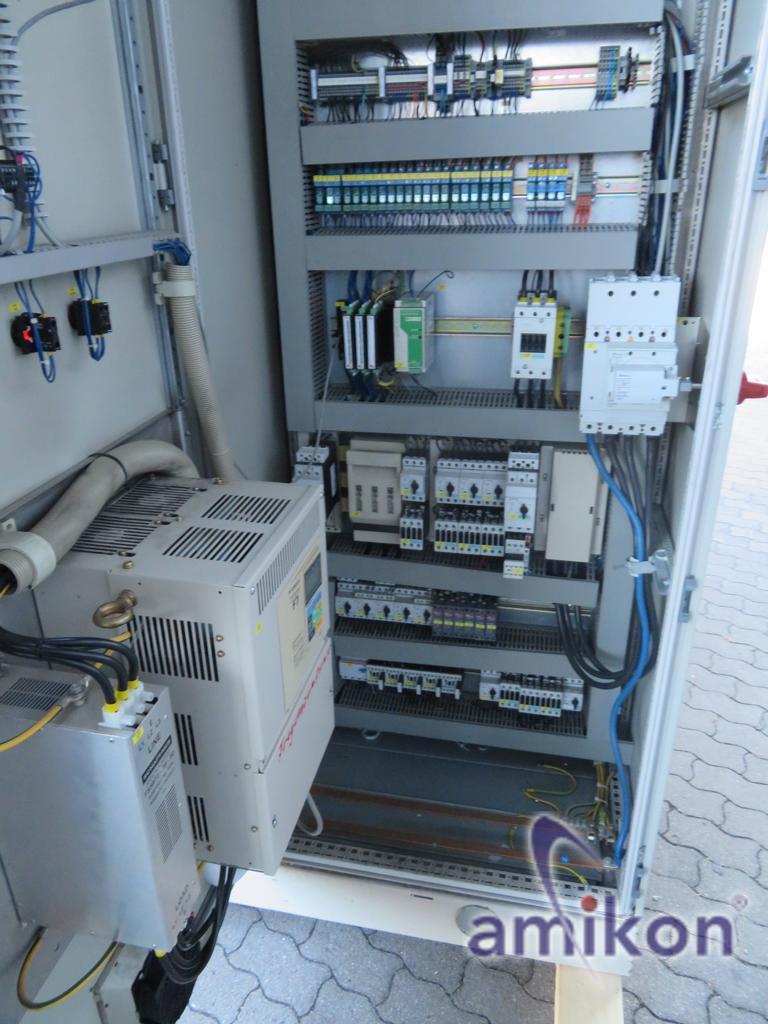

Der Schaltschrank fasst alle Regel- und Steuereinheiten sowie
Elektrokomponenten zusammen.
Die Steuerung sichert eine konstante Temperaturregelung sowie ein stabiles
Regelverhalten.

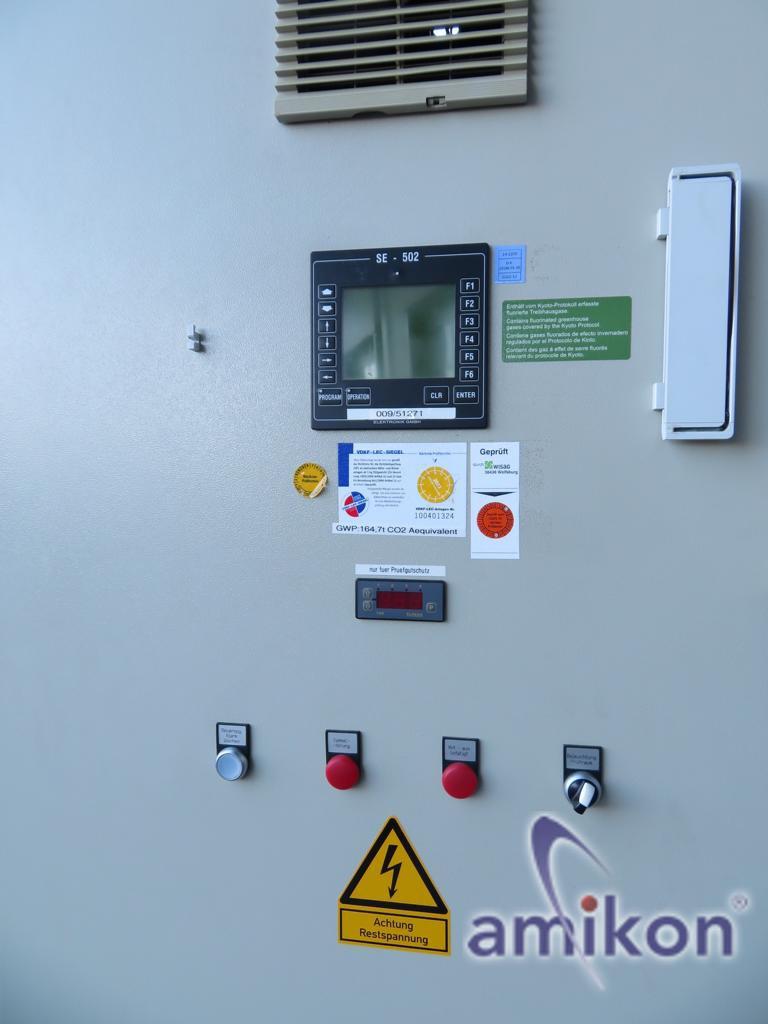

Mit dem Bedienfeld ist eine umfassende Bedienung möglich.

Technische Daten:

Leistungsbereich für Temperaturprüfung:

Temperaturbereich -40...+140°C
Temperaturkonstanz, In der Zuluft: (zeitlich) ≤ ± 0,5°C
ohne them. Prüfraumbelastung nach ( DIN 50011  Τ13) EN 60068

Temperaturkonstanz, In der Zuluft: (räumlich) ≤ ± 1,0°C
ohne therm. Prüfraumbelastung nach ( DIN 50011 ) EN 60068

Aufheizgeschwindigkeit (nach DIN 50011) ca. 2,0 K/min
ohne therm. Prüfraumbelastung (nach DIN 50011)
EN 60068) o. Prüfgut im Temperaturbereich von -30°C...+85°C

Abkühlgeschwindigkeit (nach DIN 50011) ca. 2,0 K/min
ohne therm. Prüfraumbelastung (nach DIN 50011)
EN 60068) o. Prüfgut im Temperaturbereich von -30°C...+85°C

Leistungsbereich für Klimaprüfung:

Temperaturbereich +10...+90°C
Feuchtearbeitsbereich 10...ca.95%r.F
ohne thermische Prüfraumbetastung

Taupunkttemperaturbereich +5...+89°C
ohne thermische Prüfraumbetastung

Feuchtekonstanz (in der Zuluft)(zeitlich) ≤ ± 2,5% r.F
in der Zuluft gemessen

Leistungsbereich für Klimaprüfung mit Wärmekompensation
Temperaturbereich + 15...+ 80°C
Feuchte 15...ca.80%r.F
ohne thermische Prüfraumbelastung
mit max. 16 kW Wärmekompensation
Taupunkttemperaturbereich +10...+74°C
ohne thermische Prüfraumbetastung

Abmessungen: Prüfraum (BxTxH) ca. 2260 x 4648 x 2260 mm
Abmessungen: Außenmaße (BxTxH) ca. 2660 x 6460 x 2800 mm
lichter Türdurchgang Prüfraumtür(BxH) 2260 x 2260 mm
Klimabaustein KB 127 (BxTxH) 1700 x 800 x 1400 mm
Schaltschrank (BxTxH) 800 x 500 x 2000 mm

Ausführung:
Luftführung: Zuluft: Lochblech an der Rückwand,im Deckenbereich
Abluft: Lochblech an der Rückwand,im Bodenbereich

Temperierung:
Direkte Kühlung durch Verdampfung von
Kältemittel in einem Lamellen-Wärmetauscher:
Heizung mit elektrischem Widerstandsheizkörper

Entfeuchtung:
Direkte Entfeuchtung durch Verdampfen von
Kältemittel in einem Wärmetauscher

Innenverkleidung: Edelstahl
Außenverkleidung: Stahlblech, verzinkt, kunststoffbeschichtet
Fußbodenausführung: Edelstahl,
Fußbodenbelastung 15000 N/m²
Radlast (Auflagefläche ≥4cm²) 1500 N/RadTür: Doppelflügeltür, Edelstahl, außen lackiert mit
Sichtfenster (BxH) l000xl000 mm

Prüfraumbeleuchtung: 4 Strahler a 500 W
Isolierung Zweischichtisolierung, 80 mm PUR-Schaum,
120mm Mineralwolle

Kältemaschine (1 Stück) Bltzer 6G-30.2Y
Kältemittel, R449A!
Kältemaschinenöl SEZ 32
Dampfbefeuchter (1 Stück) EDB 40Farbgebung:

Zelle RAL9010, weiß
Tür RAL9010, weiß
Maschineneinheit RAL 7032, kieselgrau
Schaltschrank RAL 7032, kieselgrau

Massen:

Gesamtanlage
(beinhaltet Maschinensatz Schaltschrank u. Befeuchtungsanlage) ca.4900 kg
Maschinensatz KB 127 ca. 750 kg
Schaltschrank ca. 120 kg
Befeuchtungsanlage ca. 64 kgAnschlüsse:

Nennspannung 400 V +6%/-10% 3/ΡΕΝ 50Hz
Nennleistung 95 kW
Nennstrom 150 Α
Anschluss fest
Bauseitige Absicherung 200 A träge
Hauptschalter im Schaltschrankgehäuse eingebaut
Befeuchtungswasser gemäß Aufstetlungsplan
Wasserzu- u. Abläufe gemäß Aufstellungsplan

Gewicht: ca. 5834 kg

Zustand: gebraucht / used

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
