TAHOE 24-Slot 400V-HP System – Hochleistungs-Burn-in-System TCS-INC/Tahoe-024-001


Art.-ID: 24600

Zustand: Gebraucht

Bestand: Noch 1 auf Lager

35.000,00 EUR *
Inhalt 1 Stück
Grundpreis 35.000,00 EUR / Stück
Der Artikel ist sofort verfügbar

ZAHLUNGSARTEN:

²


* zzgl. ges. MwSt. zzgl. Versandkosten

TAHOE


Modell: TCS-INC/Tahoe-024-001
TAHOE 24-Slot 400V-HP System – Hochleistungs-Burn-in-System
Das TAHOE-System ist ein Hochleistungs-Burn-in-Testsystem zur Prüfung leistungsstarker Halbleiterbauelemente.
Es ist sowohl für Hochleistungs- als auch für Niedrigleistungsanwendungen (digital und mixed-signal)
geeignet und ermöglicht eine Bauteilverlustleistung von bis zu 100 Watt.
Hauptmerkmale:
Temperaturkammer:
24 Steckplätze (Slots) in einer gemeinsamen Temperaturzone.
Temperaturbereich: 25°C bis 170°C.
Jeder Slot mit individueller aktiver Sockelsteuerung.
Wärmeabfuhrleistung der Kammer: bis zu 12,5 kW.
Versorgung & I/O:

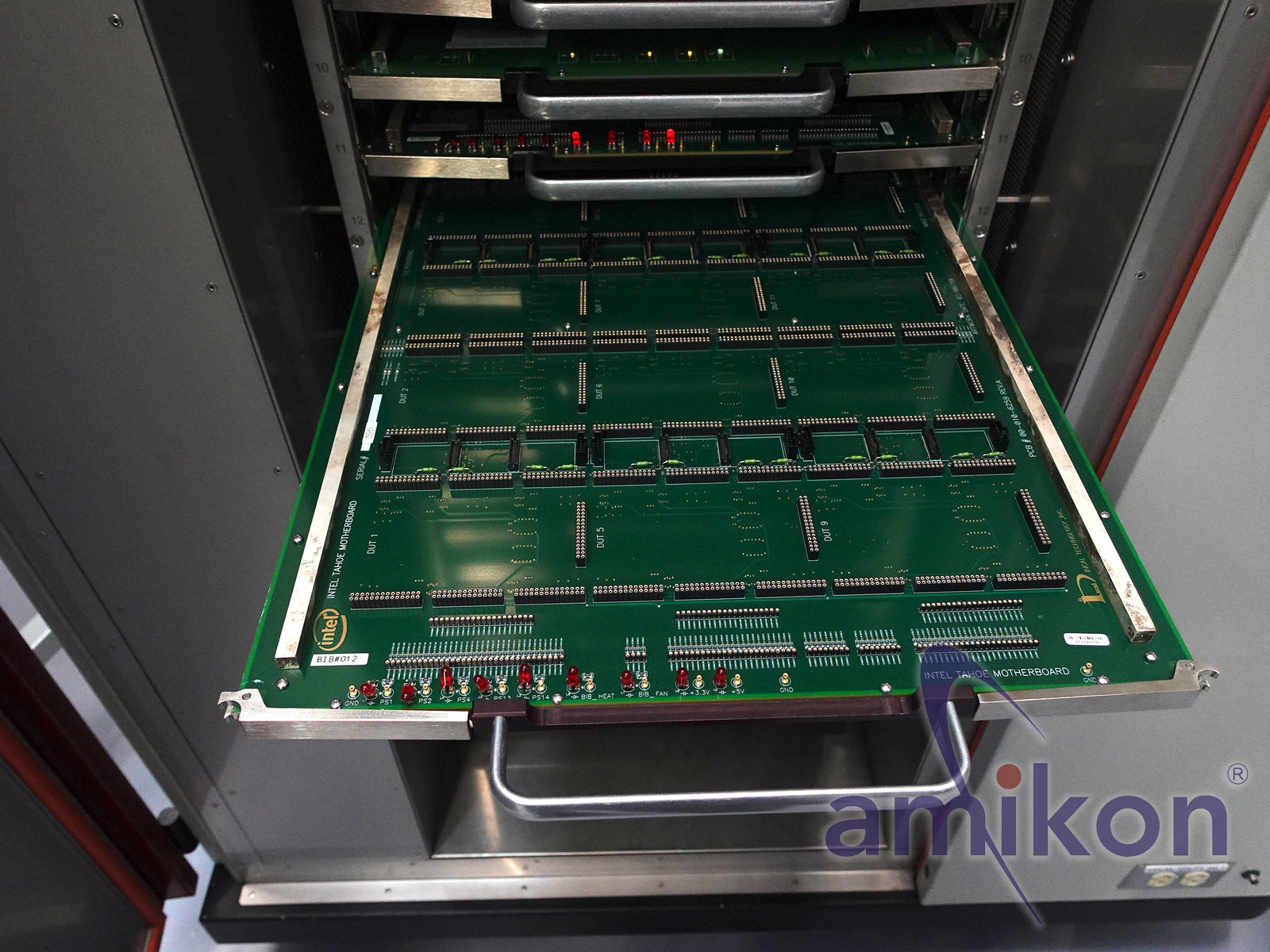

Jeder Slot (BIB – Burn-In Board) verfügt über:
12 Stromversorgungen mit bis zu 54A.
4 Stromversorgungen mit bis zu 12A.
160 bidirektionale I/O-Kanäle.
4 analoge Kanäle und 2 LVDS-Kanäle.
Messung von Spannung und Strom am DUT (Device Under Test)
sowie Überwachung von DUT-Ausgängen ("Signs of Life").
Treiber und Überwachung:
Jeder Slot hat ein eigenes Treiberboard (1:1-Konfiguration).
Treiberboards sind hot-swappable (im laufenden Betrieb austauschbar).
Unterstützung für dynamische Stimuli und DUT-Überwachung über Sierra™ Software.
Systemkonfigurationen:
High Power (HP):
Bis zu 100W Leistungsverlust pro DUT.
Integrierte Kühlung mit Kältemittel.
Low Power (LP):
Bis zu 20W Leistungsverlust pro DUT.
Kühlung mit Umgebungsluft der Kammer.
Anwendung:
Ideal für anspruchsvolle Burn-in-Tests von Hochleistungsbauelementen,
um Zuverlässigkeit und Verhalten unter Stress zu prüfen.
TAHOE 24-Slot 400V-HP System – Hochleistungs-Burn-in-System
Das INCAL Tahoe HP Burn-in System ist eine Burn-in-Kammer,
entwickelt für Hersteller, Endanwender und Prüflabore,
die dynamische Burn-in-Tests für viele unterschiedliche Gerätetypen benötigen.
Das System testet dynamisch Bauteile wie Speicher,
Logikschaltungen, Mikroprozessoren und LSI-Bausteine.
Mehrere unterschiedliche Gerätetypen können gleichzeitig unter kontrollierten
thermischen Belastungsbedingungen getestet werden.
Durch das Anregen der Eingänge und gleichzeitiges Überwachen dieser Eingänge
während des Burn-in-Prozesses stellt das System sicher,
dass die zu testenden Geräte (DUTs – Devices Under Test) die programmierten Eingangsmuster,
Temperaturen, Zeiten und Spannungen erhalten.
Systemfunktionen:
Windows 7, 64-Bit Betriebssystem
Rechnergestütztes System mit Netzwerkfunktionalität
Protokollierung von Systemereignissen
Protokollierung der Systemtemperatur
Protokollierung der Los-/Chargenhistorie
Das INCAL Tahoe HP Burn-in System ist eine vollständig automatisierte Burn-in-Kammer
mit Kontroll- und Überwachungsfunktionen.
Es ist so konzipiert, dass es kontinuierlich auf Systemfehler reagiert.
Die Steuerung der DUTs erfolgt über Stromversorgung und Testvektoren.
Das System verwendet eine Konfigurationsdatei zur Steuerung aller Testparameter der DUTs
sowie zur Verfolgung von Projekt-/Losnummern.
Es verknüpft auch die Seriennummern der Burn-in-Boards (BIBs) mit Informationen zu DUT-Positionen,
defekten oder leeren Sockeln und Kalibrierdaten.
Alle Anomalien und Chargeninformationen sowie spezielle Überwachungsdaten werden gespeichert
und sind über das Hauptbenutzerinterface zugänglich.
Dateiinformationen können benutzerdefiniert gespeichert oder geladen werden.
Das System ist insbesondere für den Netzwerkeinsatz ausgelegt,
um Testdaten für aktuelle Projekte zentral zu speichern und zugänglich zu machen.
Die Software konfiguriert die Hardwareparameter basierend auf der installierten Ausstattung.
Ein mehrstufiges Sicherheitssystem verhindert, dass unbefugte Nutzer
Konfigurationen ändern oder das System herunterfahren.
Technische Daten:
12 programmierbare Hochstrom-Stromversorgungen (54A HP, 25A LP)
4 programmierbare Niedrigstrom-Stromversorgungen (max. 12A)
2 extern programmierbare Bulk-Stromversorgungen (max. 9A)
160 bidirektionale Kanäle (0,5 V – 5,5 V, 1 – 25 MHz)
2 LVDS-Hochgeschwindigkeits-Taktkanäle – bis zu 200 MHz
4 Sinuswellen-Kanäle (max. 5 MHz)
Unterstützung für i-Socket
48V-Stromversorgung für die Heizfunktion des Thermosockels (max. 18 Ampere)
12V-Stromversorgung für die Lüfter des Thermosockels (max. 18 Ampere)
Daten für Aufstellung und Betrieb:
Gehäuse: Breite 1350 mm Tiefe 1330 mm Höhe 2300 mm + 350 mm für die Signal-Leuchte
Elektrische Anforderungen:
Spannung: 400V / 3PH / 50HZ
Mindeststromstärke: 30 Ampere
Maximale Sicherung: 40 Ampere
Heizleistung: 15,0 KW
Temperaturbereich: 25°C bis 175°C
Kältemittelsystem: R-404A
Zustand: gebraucht / used
Lieferumfang: (Siehe Bild)
(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)
Weitere Fragen können wir gerne am Telefon für Sie beantworten.

Art.-ID 24600
Zustand Gebraucht
Modell TCS-INC/Tahoe-024-001
Hersteller TAHOE
Inhalt 1 Stück
Gewicht 1300000 g
