Mahr MarSurf CD 120 / CT120 Komplettsystem Konturen- und Oberflächenmesssystem

Mahr

Mahr MarSurf CD 120 / CT120 Komplettsystem

Zum Verkauf steht ein professionelles Konturen- und Oberflächenmesssystem von Mahr,
bestehend aus mehreren Geräten, Zubehörteilen, Kalibrierstandards und umfangreichen
Schulungsunterlagen.
Es handelt sich um ein hochwertiges Labor- bzw. Qualitätsmesssystem zur präzisen Analyse
von Oberflächengeometrie, Konturen und Messparametern.

Hauptgerät:

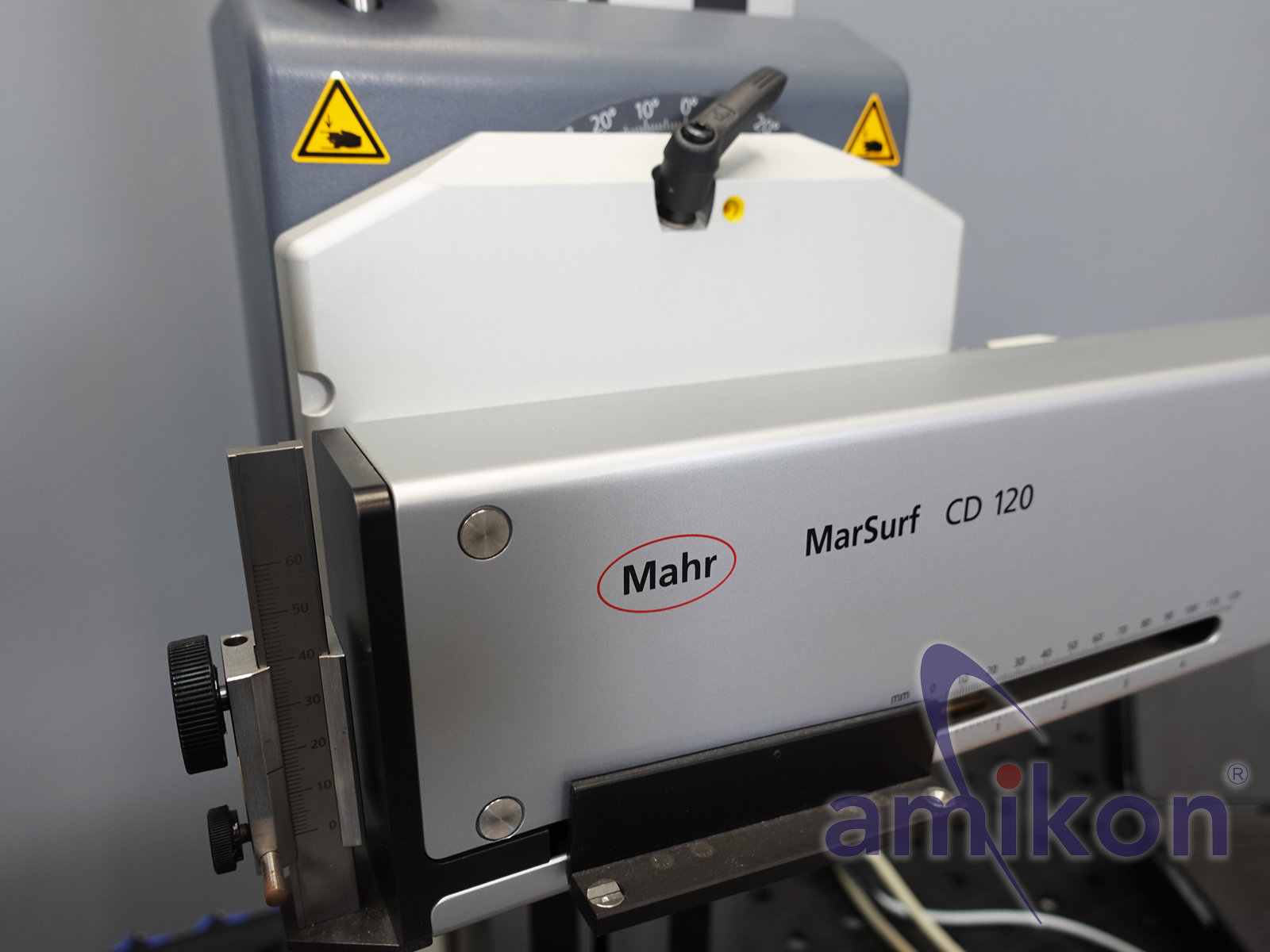

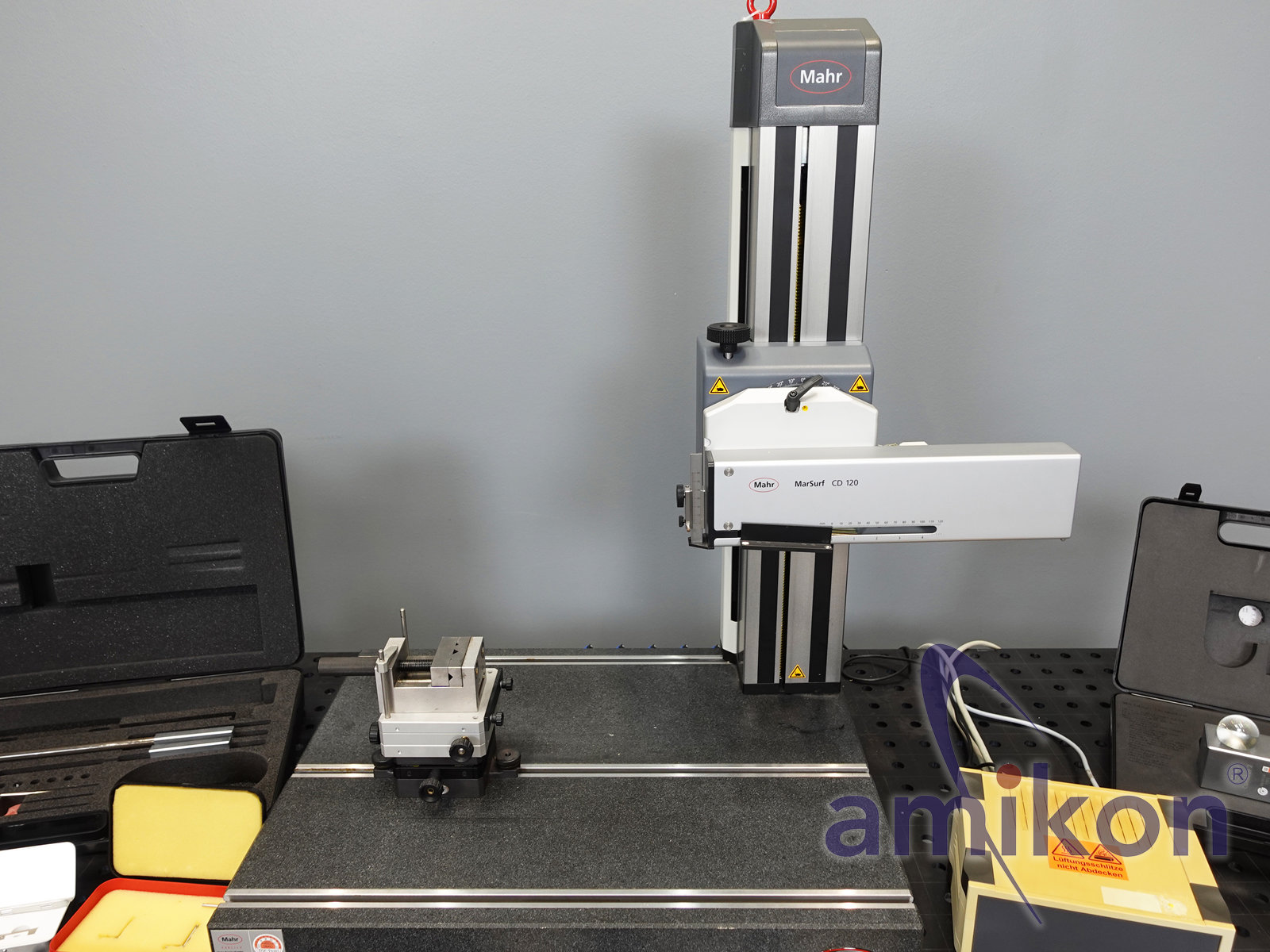

Mahr MarSurf CD 120 (Contour Measuring System)
CNC-Konturenmessgerät mit vertikalem Achssystem
Präzises Messmodul mit Tasteraufnahme
Granitmessplatte mit Führungen
Geeignet für Konturmessungen an technischen Bauteilen

Typische Messbereiche:

Vertikal (Z-Achse): ca. 60–120 mm (modellabhängig)
Horizontal (X-Achse): ca. 100–120 mm
Extrem hohe Genauigkeit durch Granitbasis und spielfreie Führungen

Steuergeräte:

Mahr MidRange / MidRange CNC (Typ MCP-22 / MCP-23)
Steuer- und Bedieneinheit für die Achsen
Schnittstelle zur Messsoftware (MarWin / MarSurf XC)

Mahr ST 500
Externes Steuer- oder Sensormodul (häufig für spezielle Tastköpfe)

Software- und Dokumentationsstand

MarSurf XC2 V. 3.01–03.4
MarSurf XC20 V. 5.00–10.1
MarWin v13.20-07

Betriebsanleitungen, Schulungsordner, Trainingsunterlagen
Messbeispiele, Diagramme, technische Unterweisungen

Diese Software ist für die Auswertung von Konturen, Profilen
und Oberflächenparametern ausgelegt.

Zubehör / Mess- und Kalibrierteile

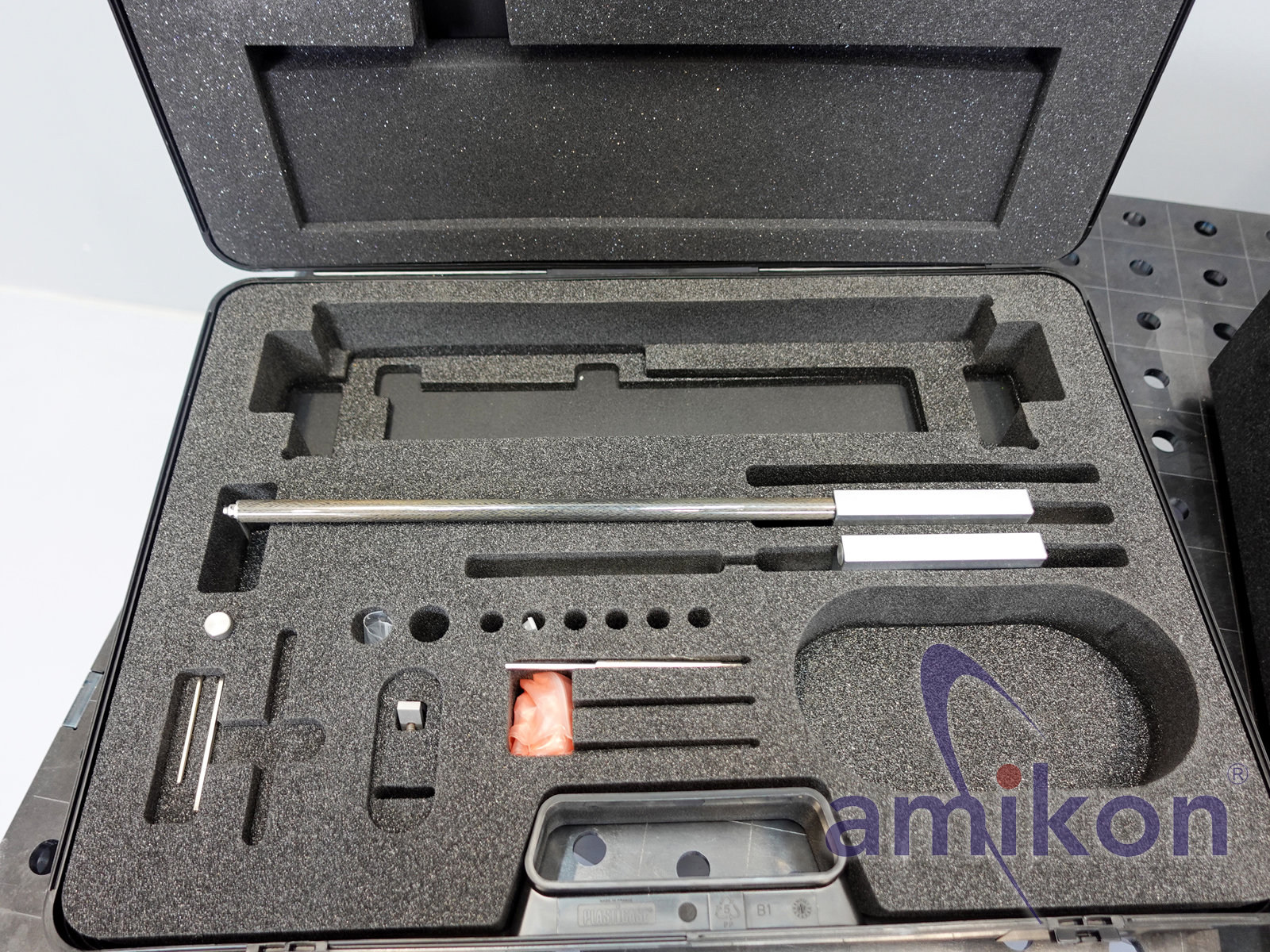

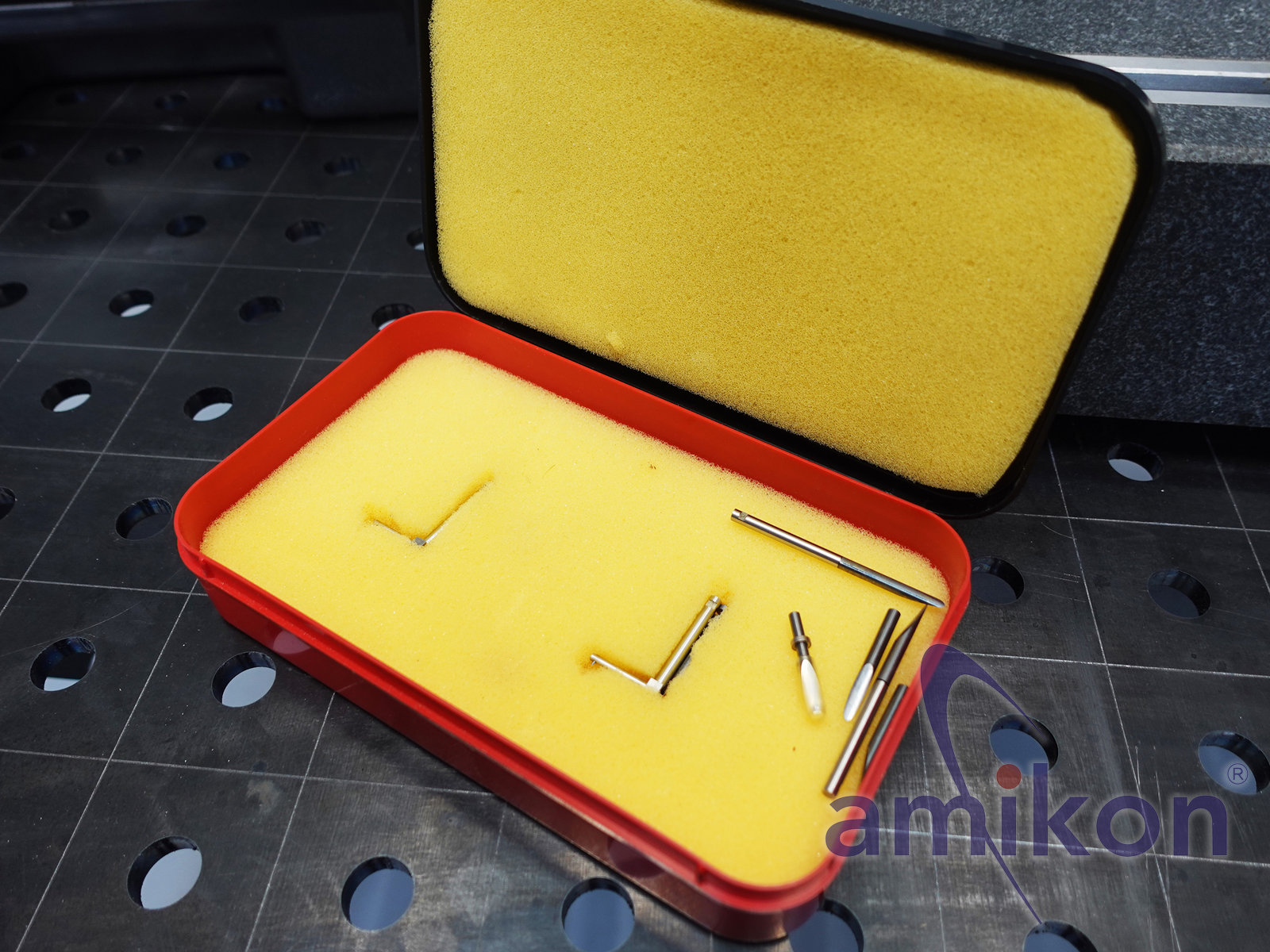

Taster- und Tastarmsets

Präzisionstaster verschiedener Formen und Längen
Ersatznadeln und Montagewerkzeug
Tasteraufnahme mit Schutzbox

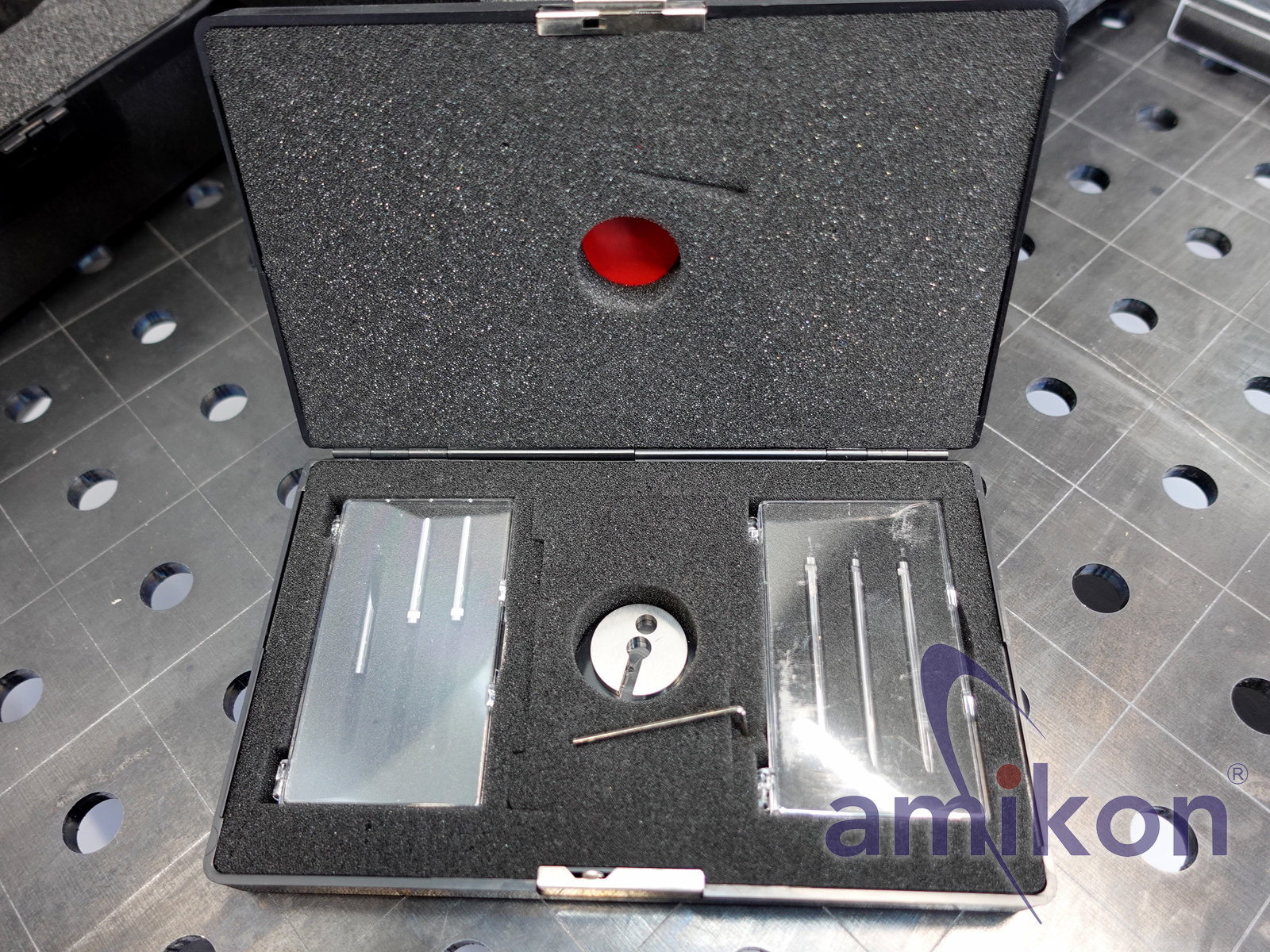

Kalibrier- und Referenzkörper

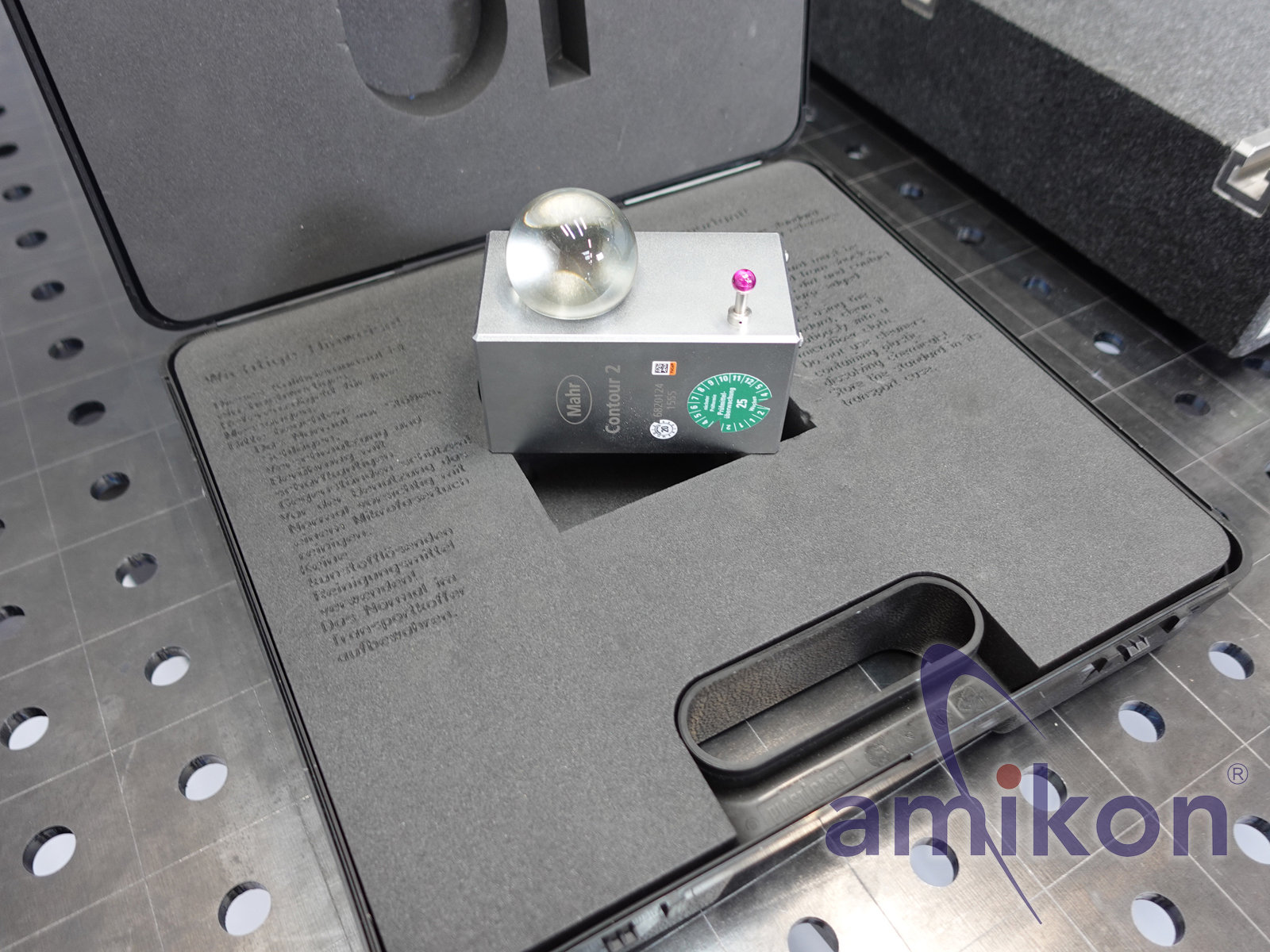

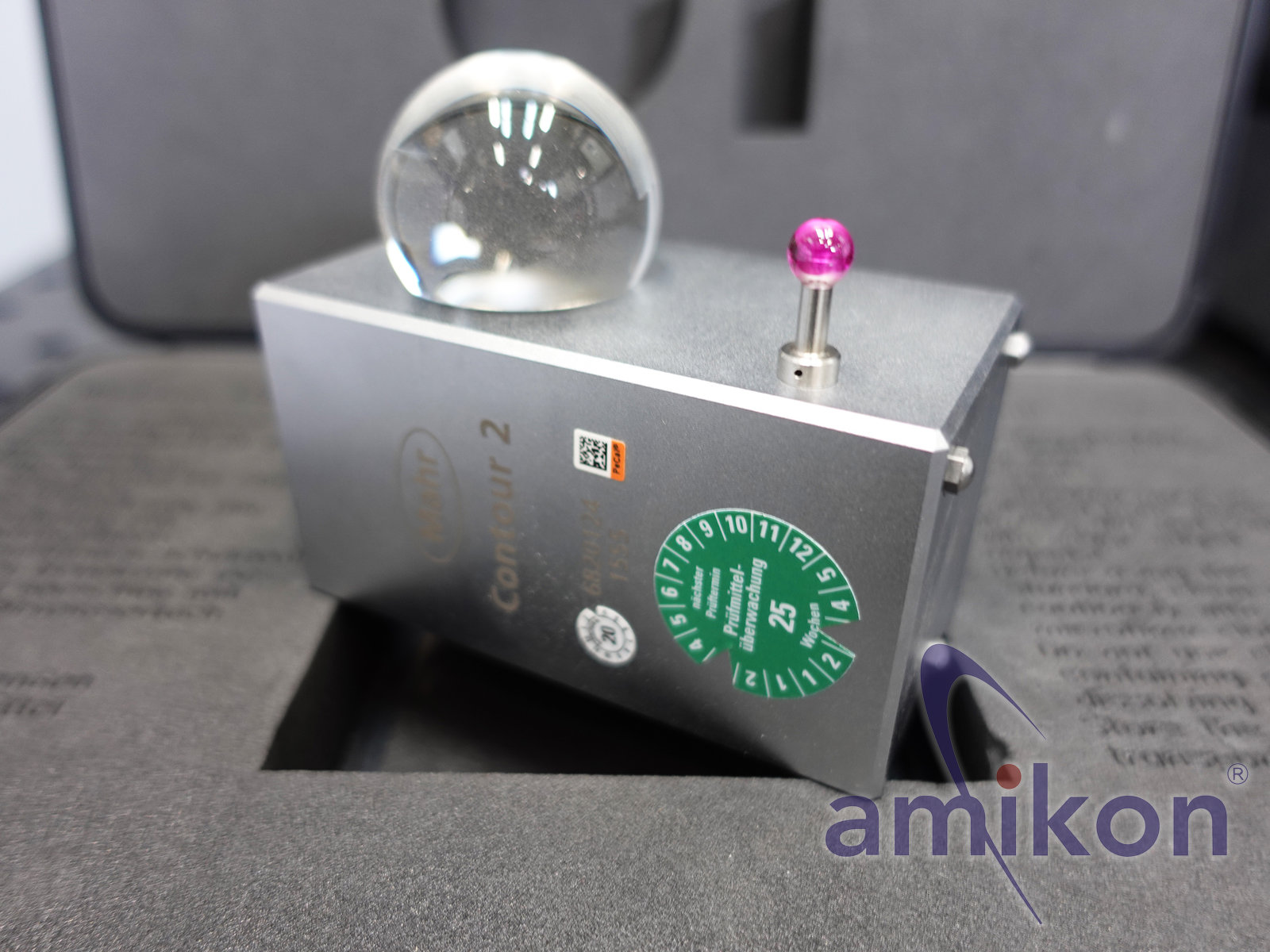

Mahr Contour 2 Block mit Referenzkugel

Kalibrier- und Parameterdaten

Für PCV, CD 120, LD 120

CDs und Datenträger mit Parametern und Software
Transport- und Schutzhüllen
Mehrere Originalkoffer mit Schaumstoffeinlagen
Kalibrierplombe/Prüfplakette sichtbar (gültig bis 2026)

Typische Spannungsdaten der Mahr MarSurf / MidRange / CT-Serie
MarSurf CD 120 (Konturenmessgerät / Achsantrieb)

Versorgung über Steuergerät
Intern i.d.R.: 24 V DC
Netzteil extern über MidRange-Steuergerät

Mahr MidRange Steuergerät (MCP-21 / MCP-22 / MCP-23)
Dieses Gerät ist das zentrale Netzteil.
Typische Werte:
Primär: 230 V AC / 50-60 Hz
Sekundär: 24 V DC (geregelt)
Leistungsaufnahme: ca. 40–80 W

Mahr ST 500
Ebenfalls an das MidRange-System angeschlossen
Versorgt über 24 V DC

CT120 / Tastsysteme
Sensorik arbeitet mit Niederspannung 5–24 V DC
Wird über das Hauptgerät gespeist (kein eigenes Netzteil)

Zubehör, Handsteuergeräte, Interfaceboxen
Meist 5 V oder 24 V DC, je nach Modul

Gewicht: ca. 65–73 kg

Wichtiger Hinweis:
„Der auf den Fotos abgebildete Tisch ist nicht Bestandteil des Verkaufs.“

Zustand: gebraucht / used

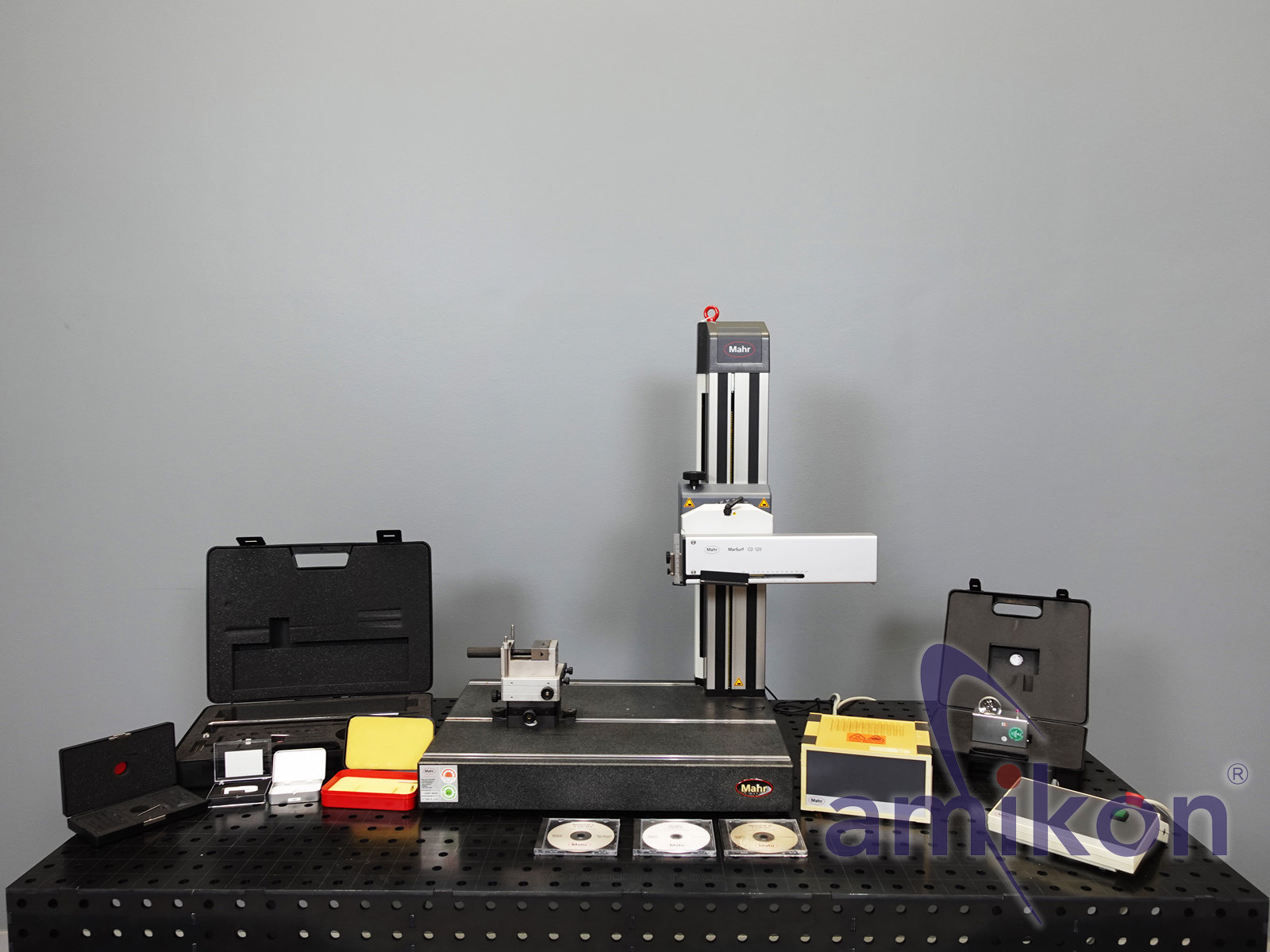

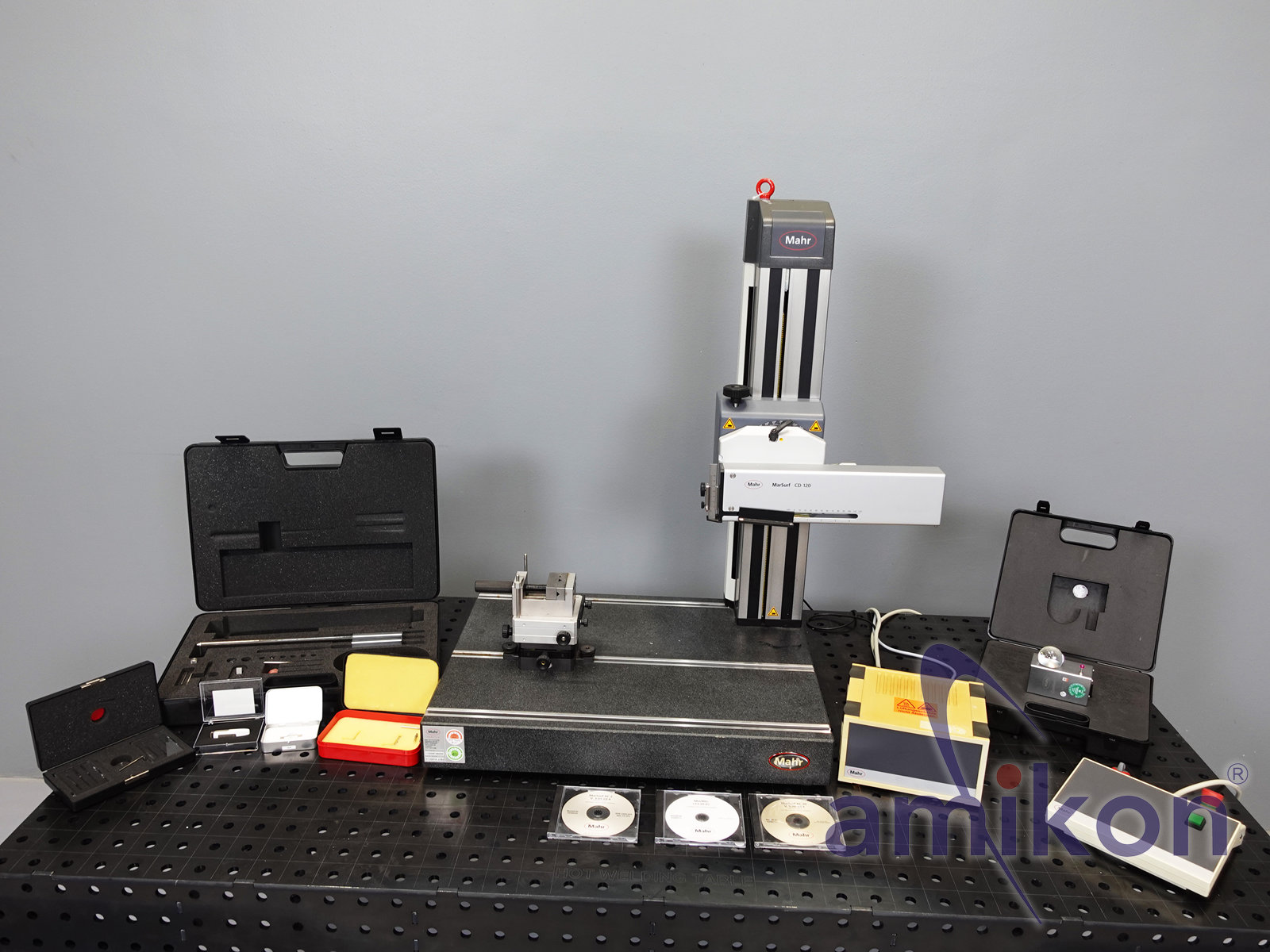

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
