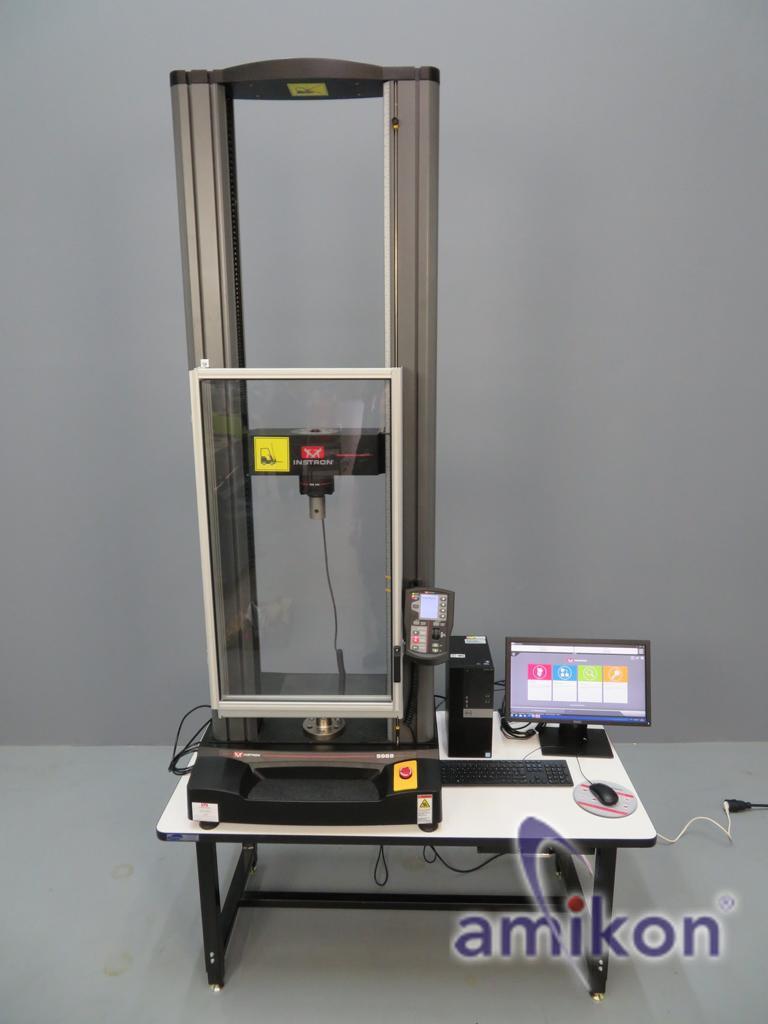

Instron Zweisäulen-Tischprüfrahmen 5969 mit integriertem Controller

Instron

Typ: Prüfrahmen mit integriertem Controller 5969

Zweisäulen-Tischprüfsystem

Prüfrahmen mit integriertem Controller 5969 Nennkraft von 50KN

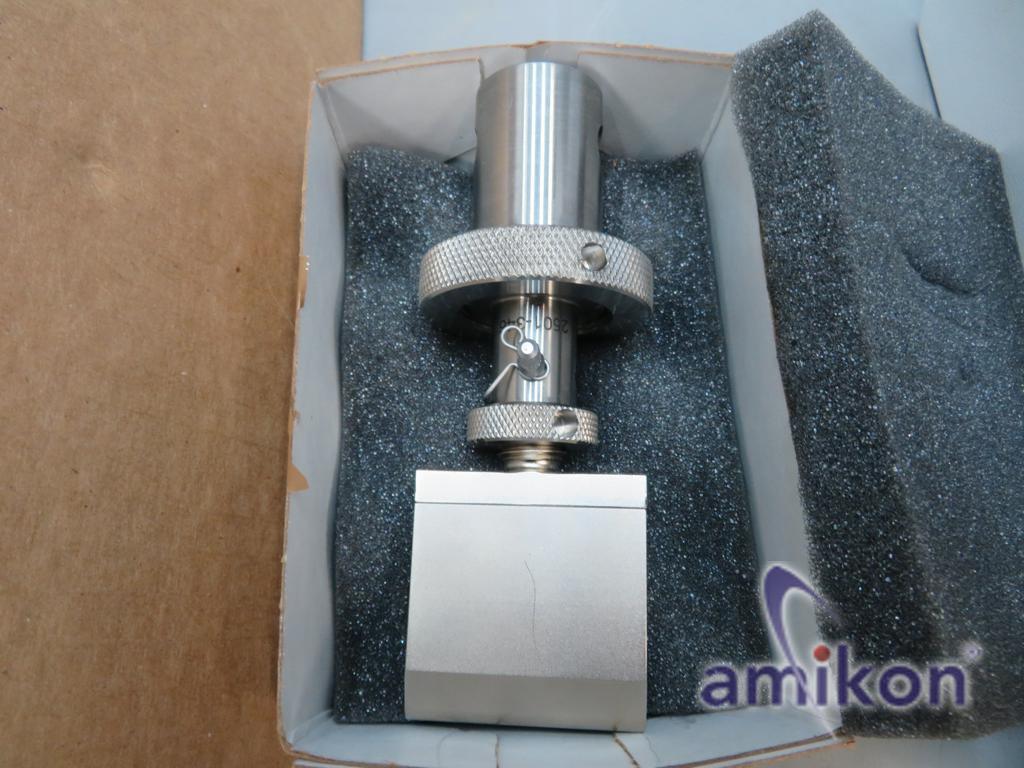

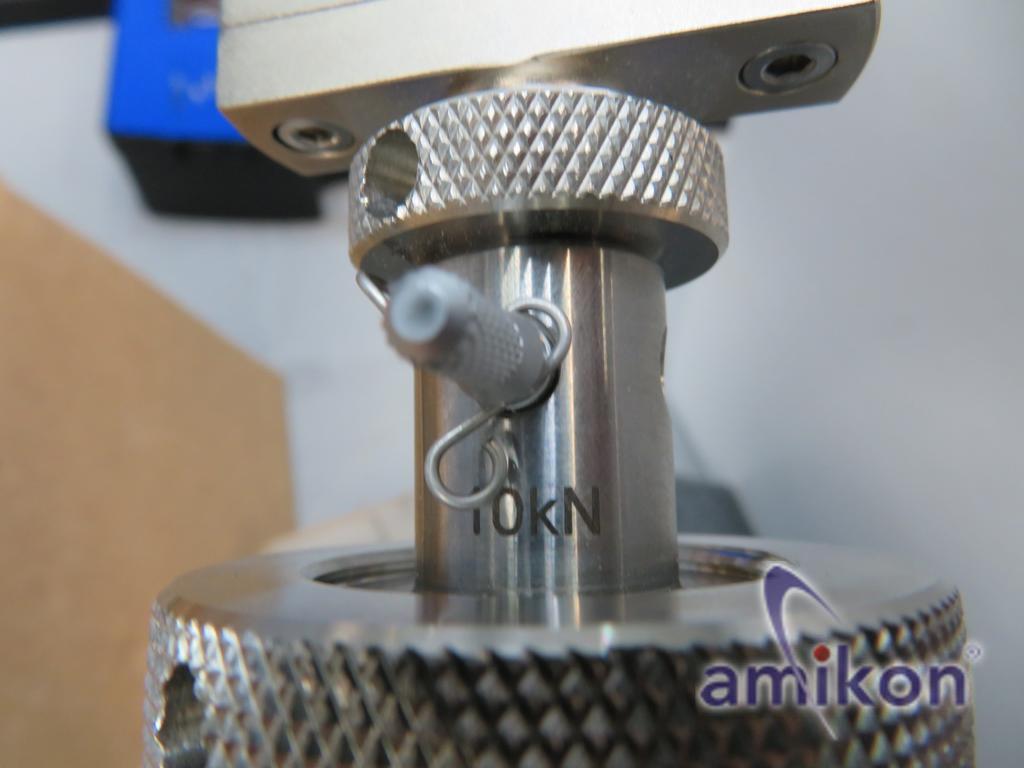

Kraftaufnehmer für 10 kN, 30 kN, 50 kN

Die wichtigsten Komponenten eines e!ektromechanischen Prüfsystems von Instron sind:
Prüfrahmen mit integriertem Controller

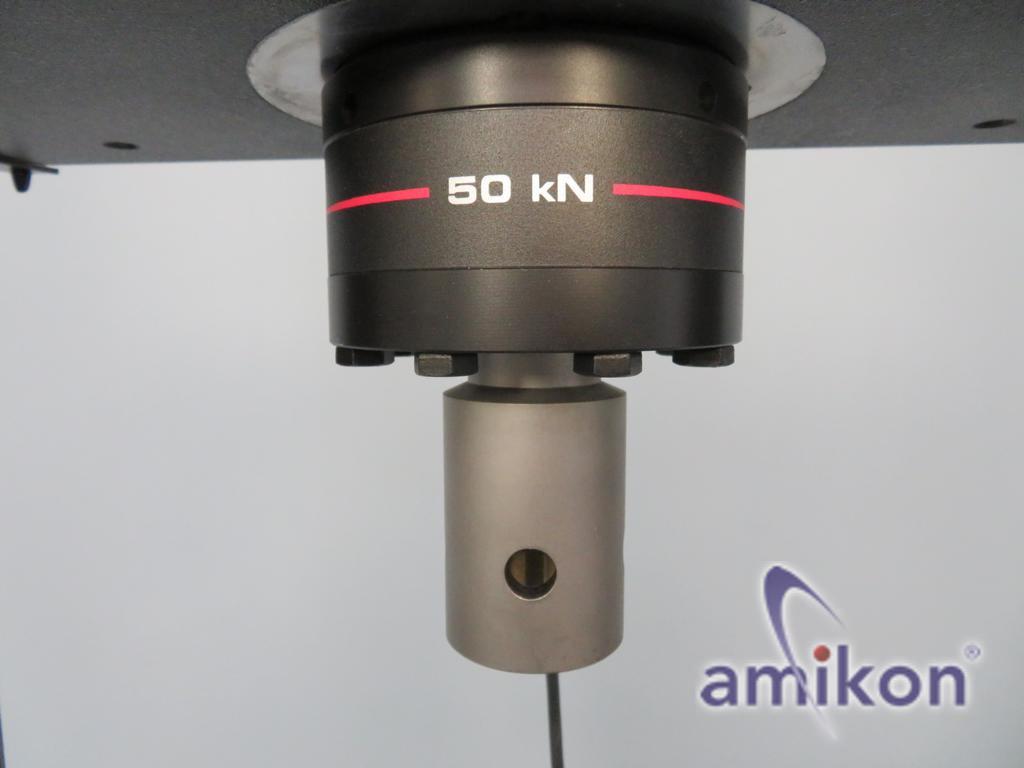

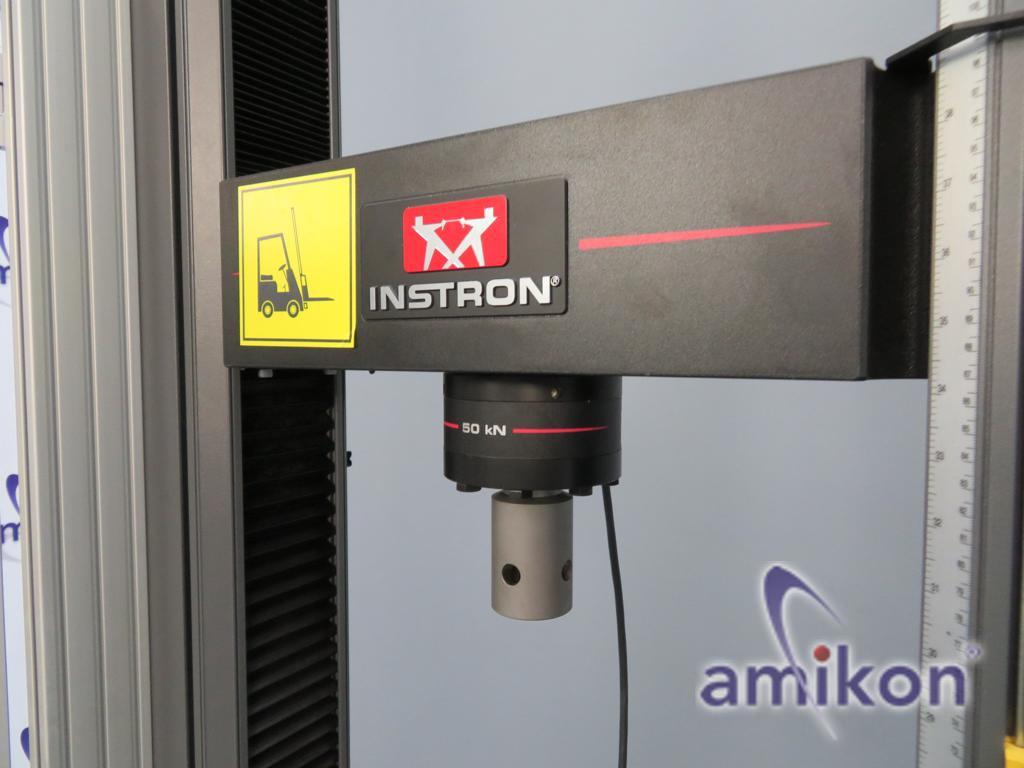

An der Traverse angebrachter Kraftaufnehmer

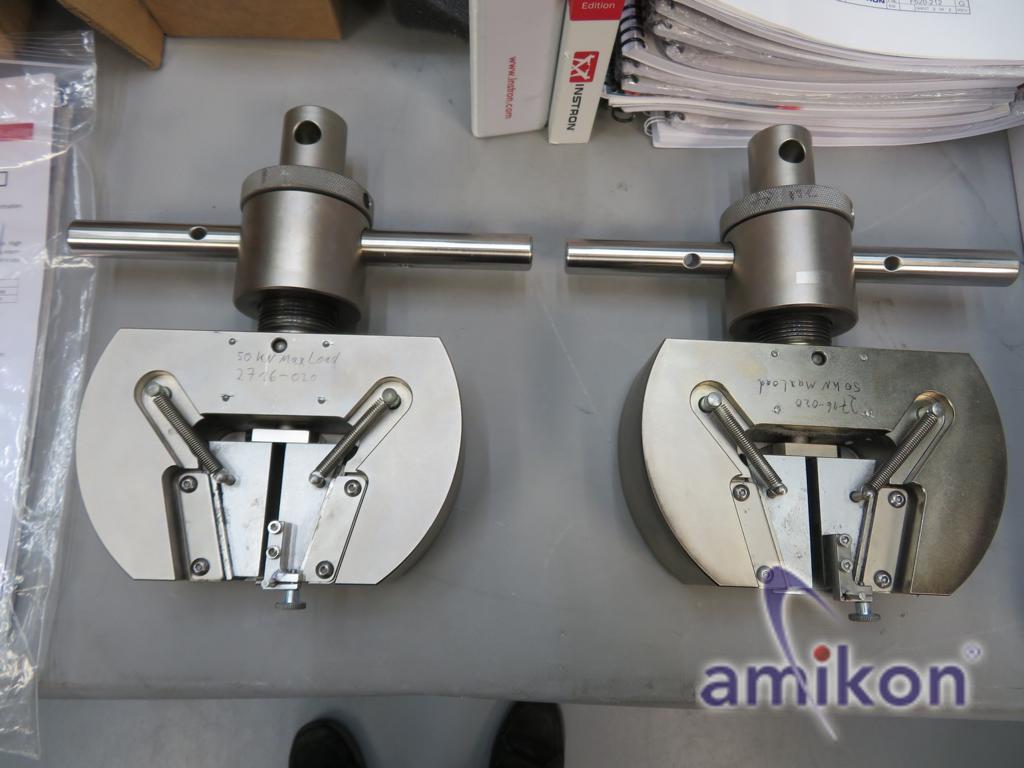

Spannzeug für Zugversuche oder Druckstempel auf einer Platte geeignet für Druckversuche.
Ein von Instron zugelassenes Computersystem mit Instron Bluehill Software.

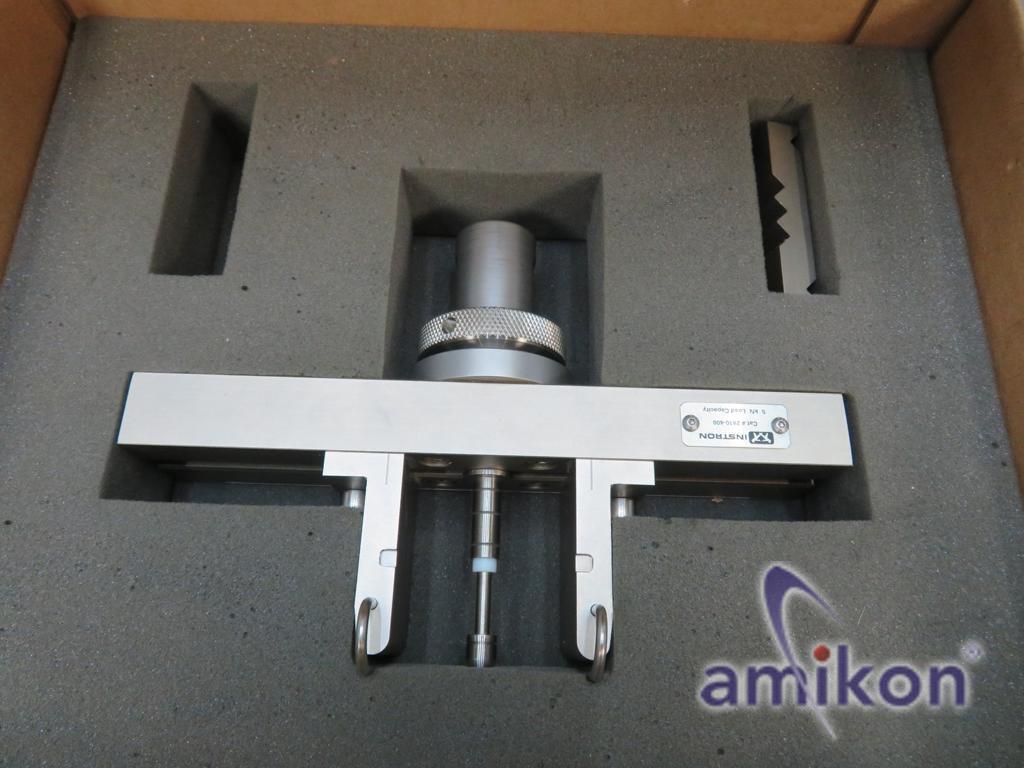

Für spezielle Anwendungen wie Biege- und Schälversuche sind besondere Spannzeuge verfügbar.

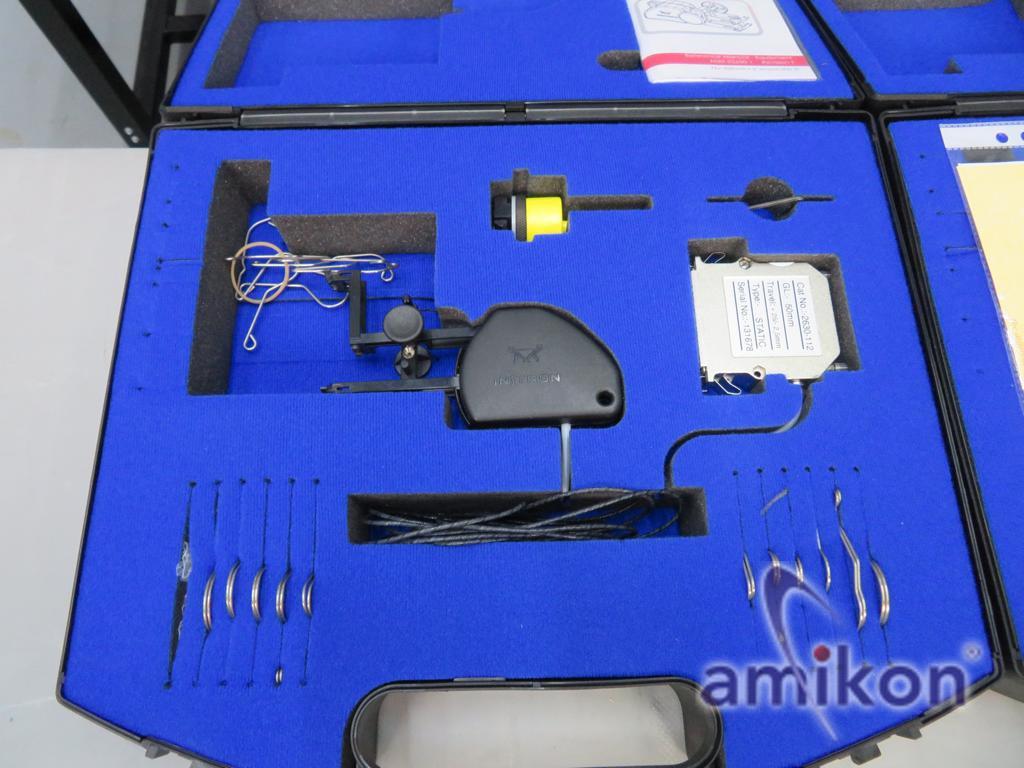

Für eine Dehnungsmessung können Dehnungsmessstreifen als Aufnehmer an der Probe angebracht werden.
Für Proben, bei denen dies nicht möglich ist, können berührungslos arbeitende Dehnungsaufnehmer eingesetzt werden.

Das System kommuniziert primär über den Controller.
Der Controller ist mit Karten zur Signalaufbereitung der Messwertaufnehmer ausgestattet (so genannte Messverstärker),tauscht Daten zwischen Messwertaufnehmer und Computer aus.
Weiterhin tauscht der Controller über eine Prüfrahmen-Schnittstellenkarte (FIB) im Prüfrahmen auch mit dem Prüfrahmen Befehle und Daten aus.
Die FIB ist für die Anbindung aller elektrischen Komponenten des Prüfrahmens verantwortlich.

Hardware-Bedienungselemente

Die Hardware-Bedienungselemente sind:
Not-Aus-Taste - zum sofortigen Stoppen der Traverse, falls ein unsicherer Zustandauftreten sollte.
Fahrweganschläge - diese müssen vor jeder Prüfung eingestellt werden, um den Bediener vor unerwarteten Bewegungen der Traverse zu schützen.

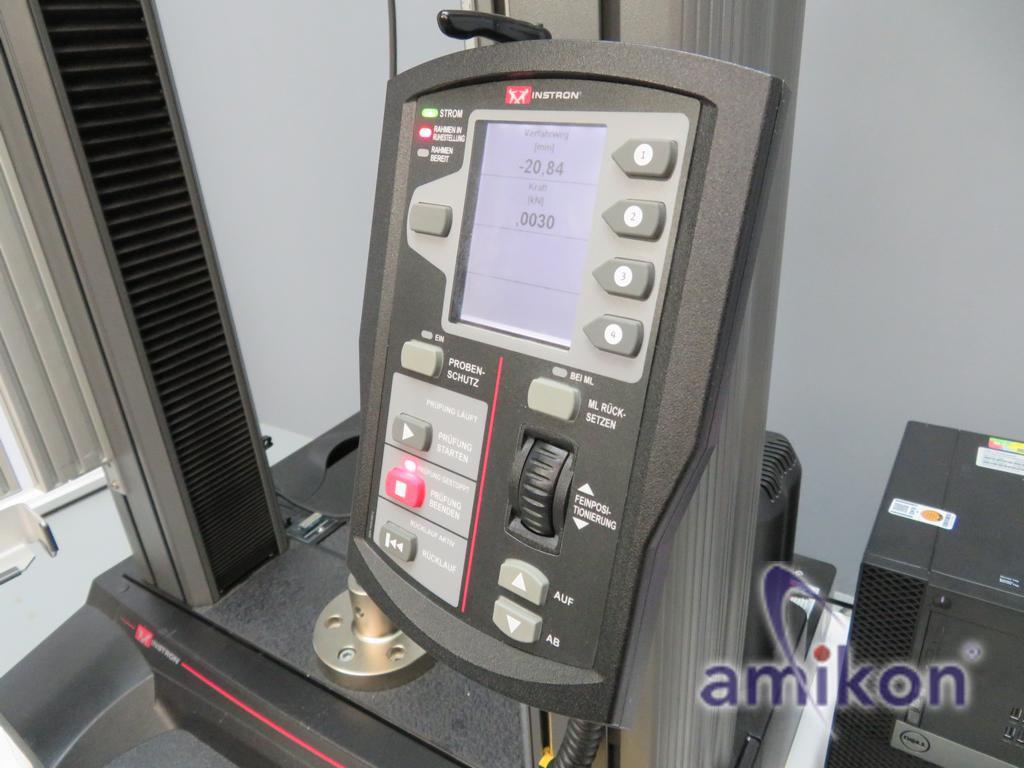

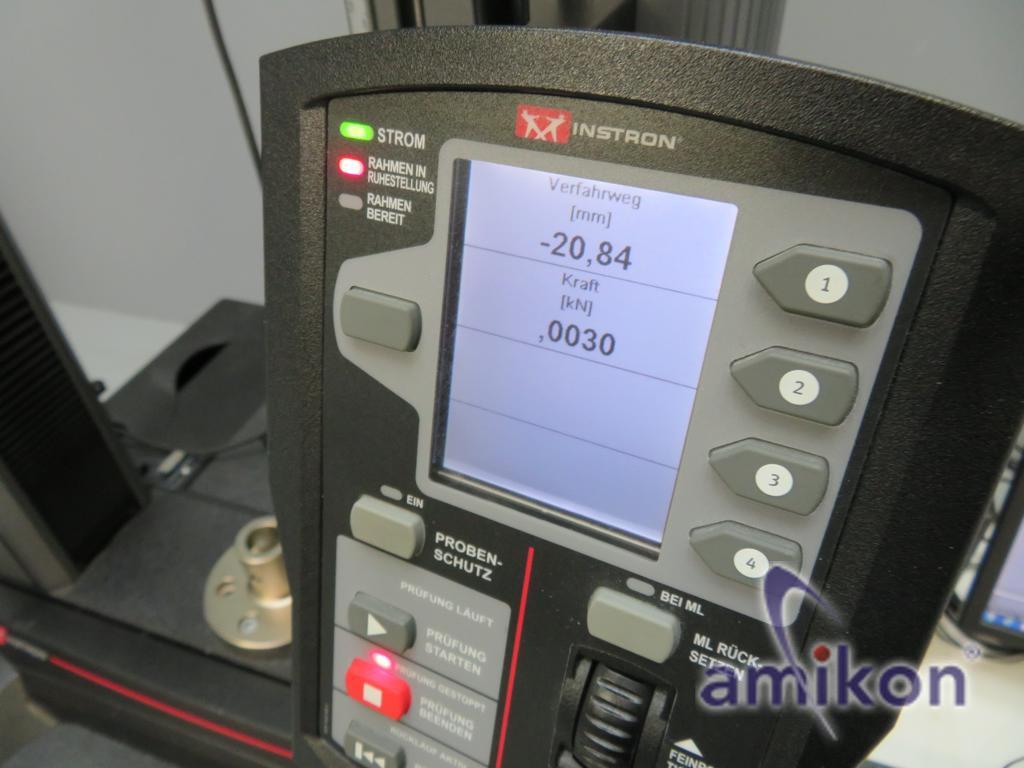

Steuerkonsole -  ermöglicht das Durchführen bestimmter Funktionen des PrUfrahmens anstatt über den Computer.
Dazu gehören unter anderem das Starten und Anhalten einer Prüfung sowie die Tippsteuerungen zur Positionnierung der Traverse zum Einspannen einer Probe.

Software

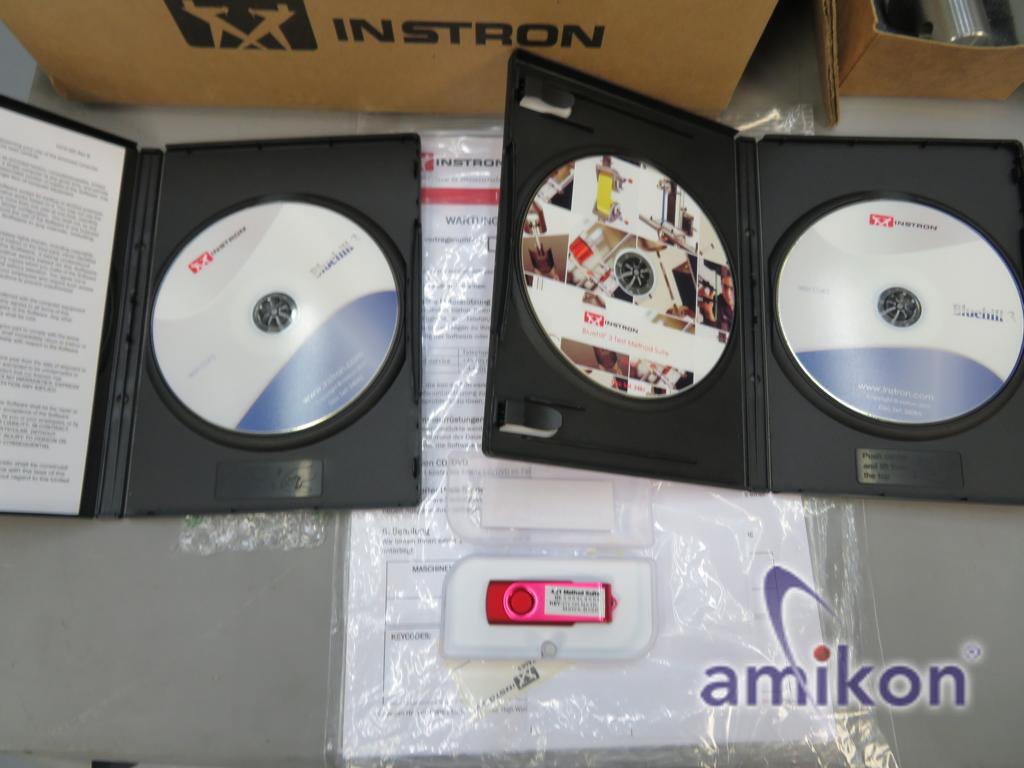

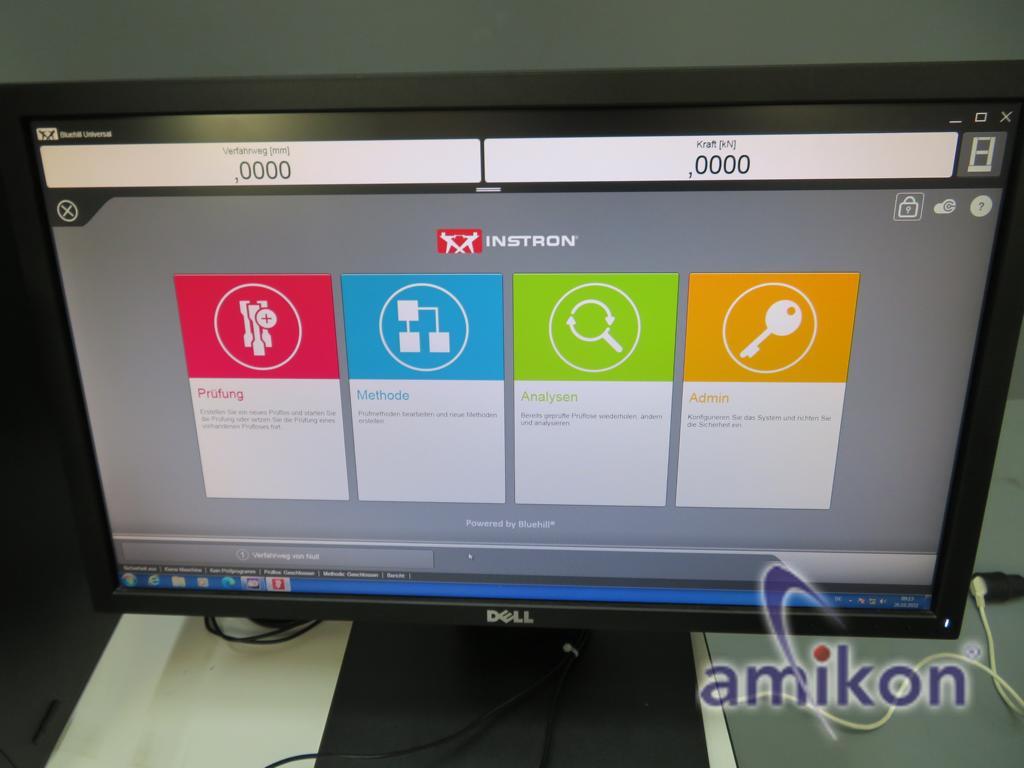

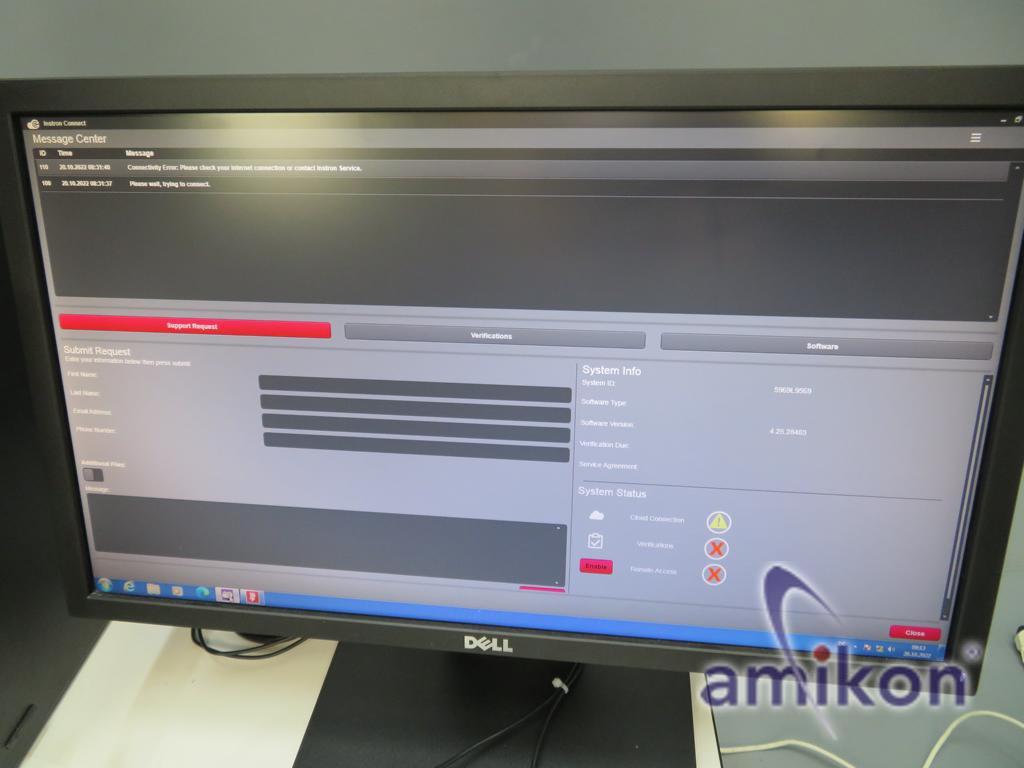

Die Steuerung des Prüfsystems erfolgt Uber die Bluehill-Software  von Instron.
Diese Software erlaubt eine Einstellung der Prüfparameter,den Betrieb des Systems, die Erfassung und die Auswertung der Daten.

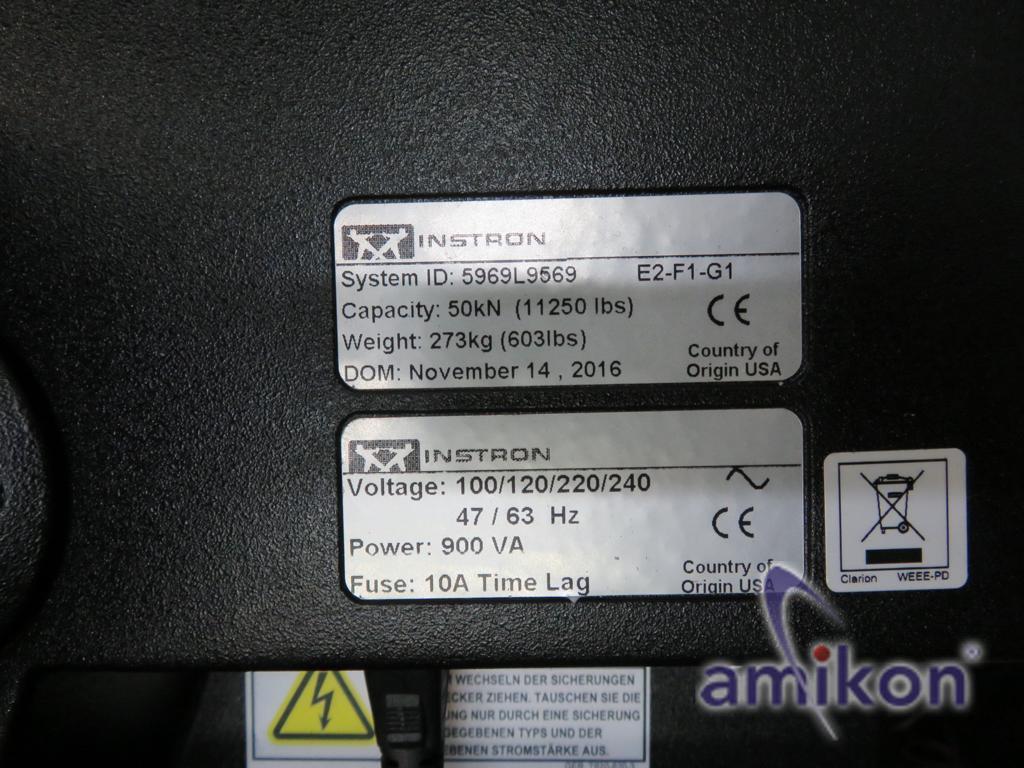

Gewicht: 273kg

Zustand: gebraucht / used

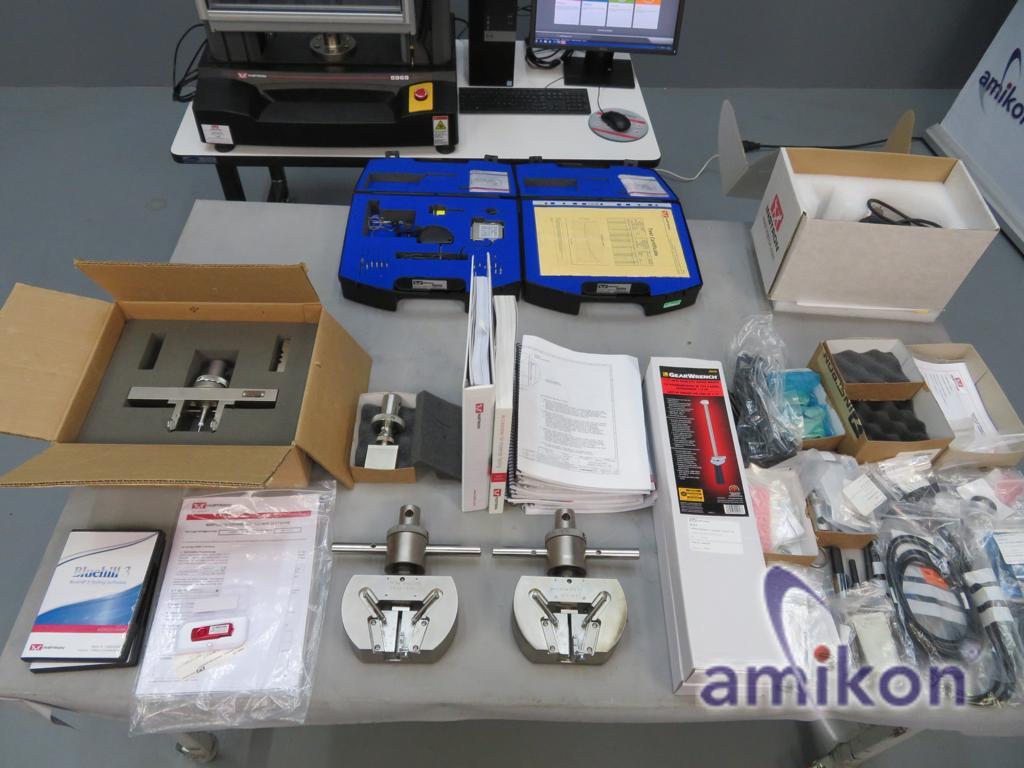

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
