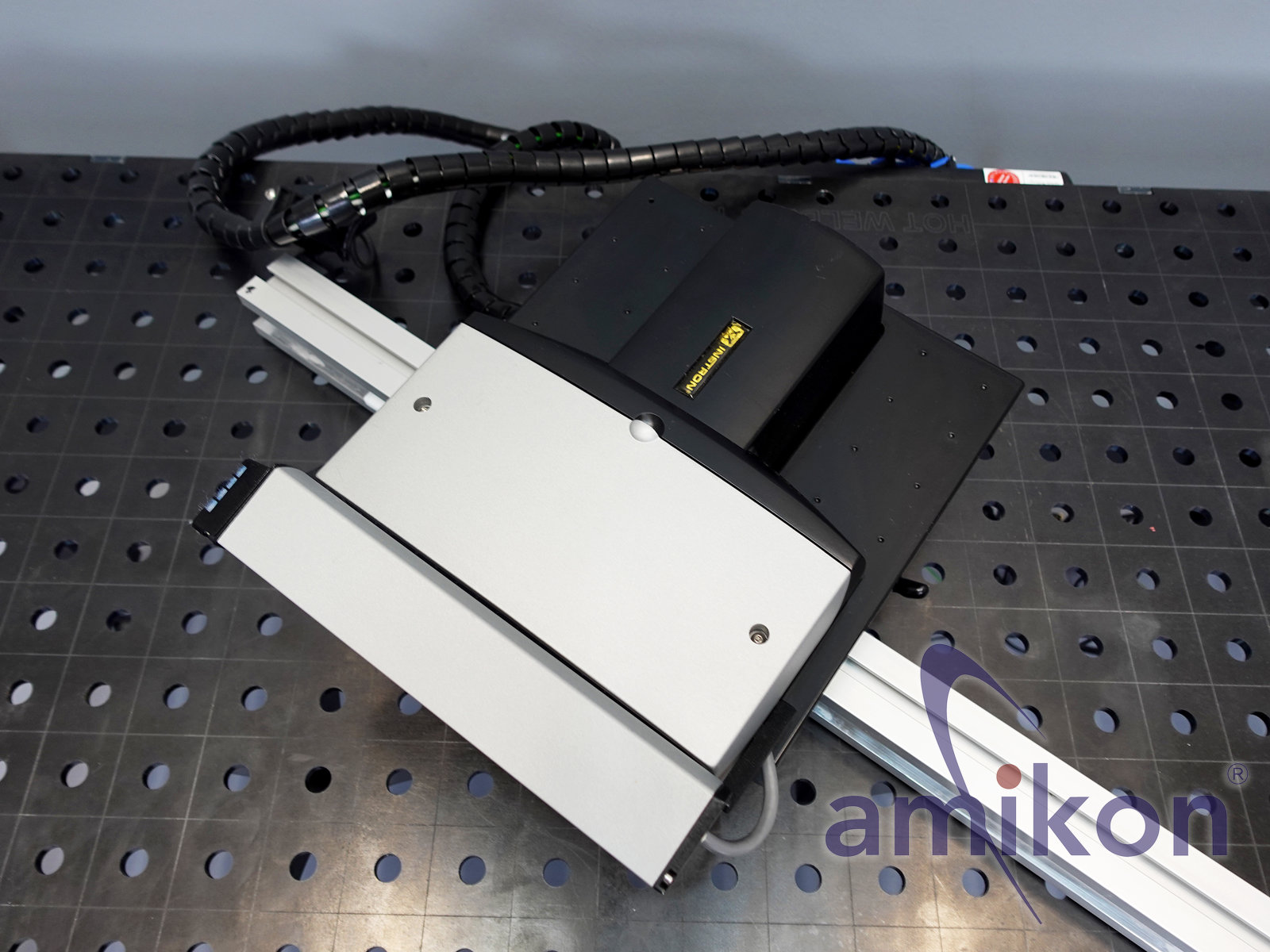

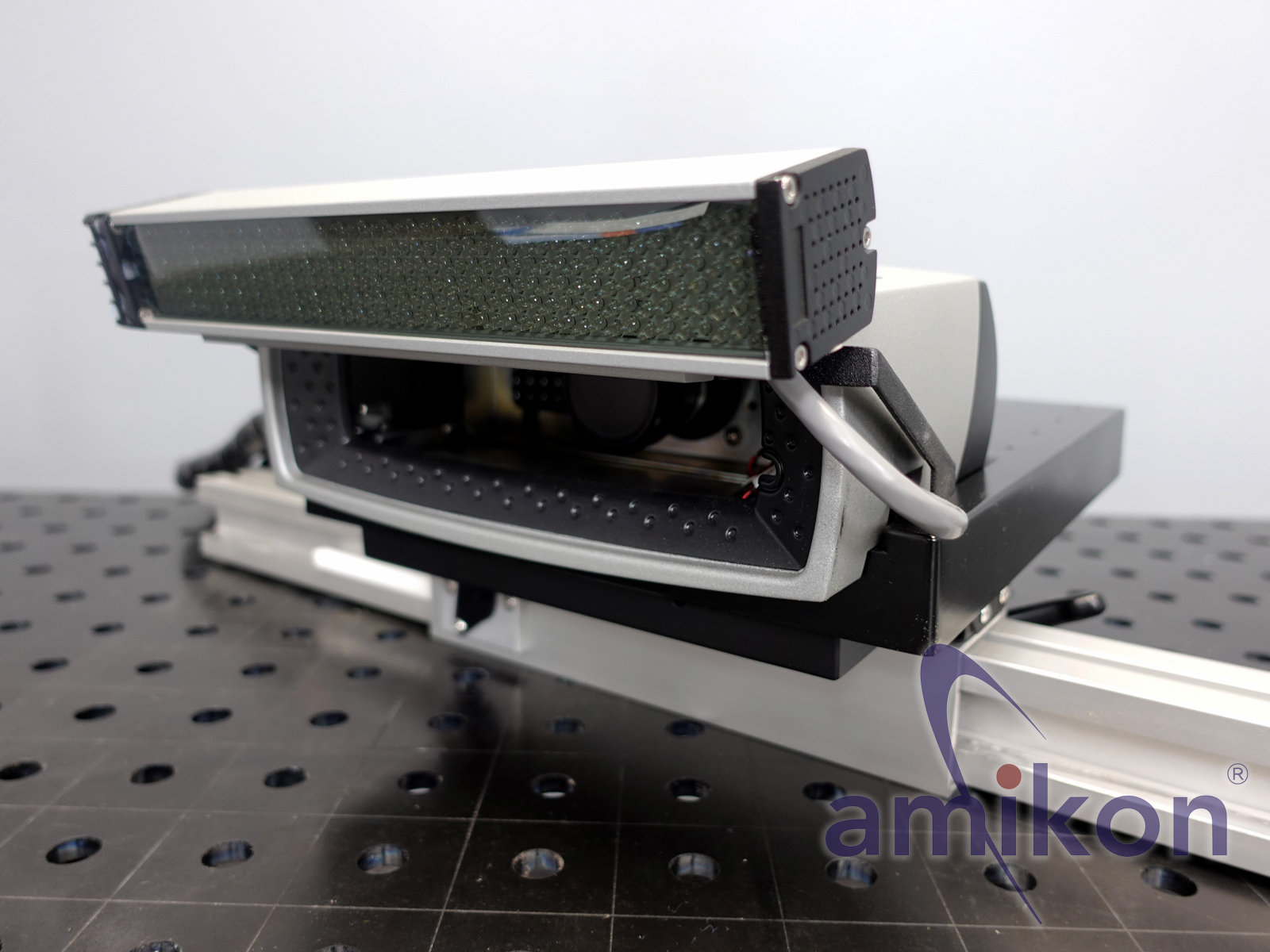

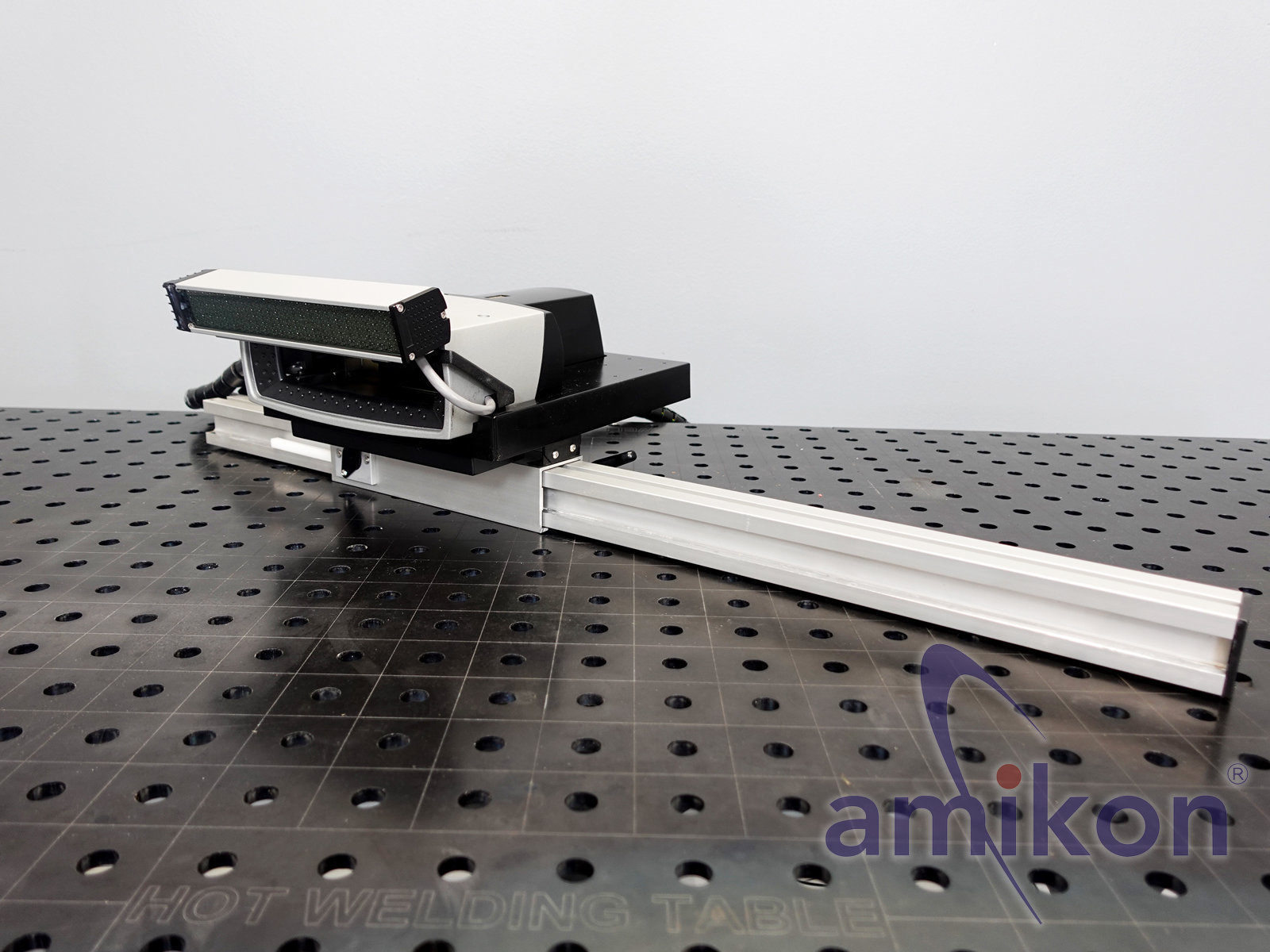

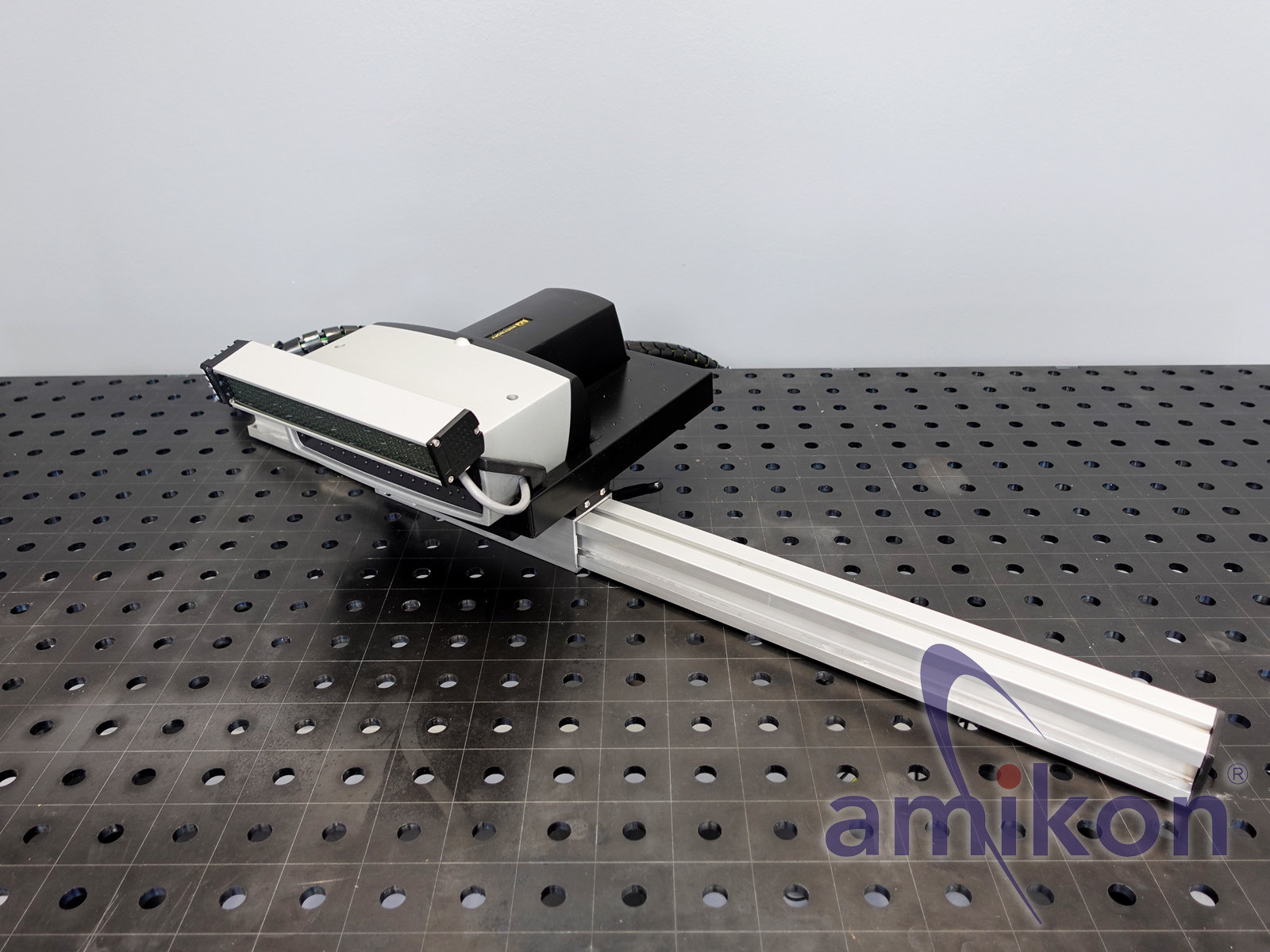

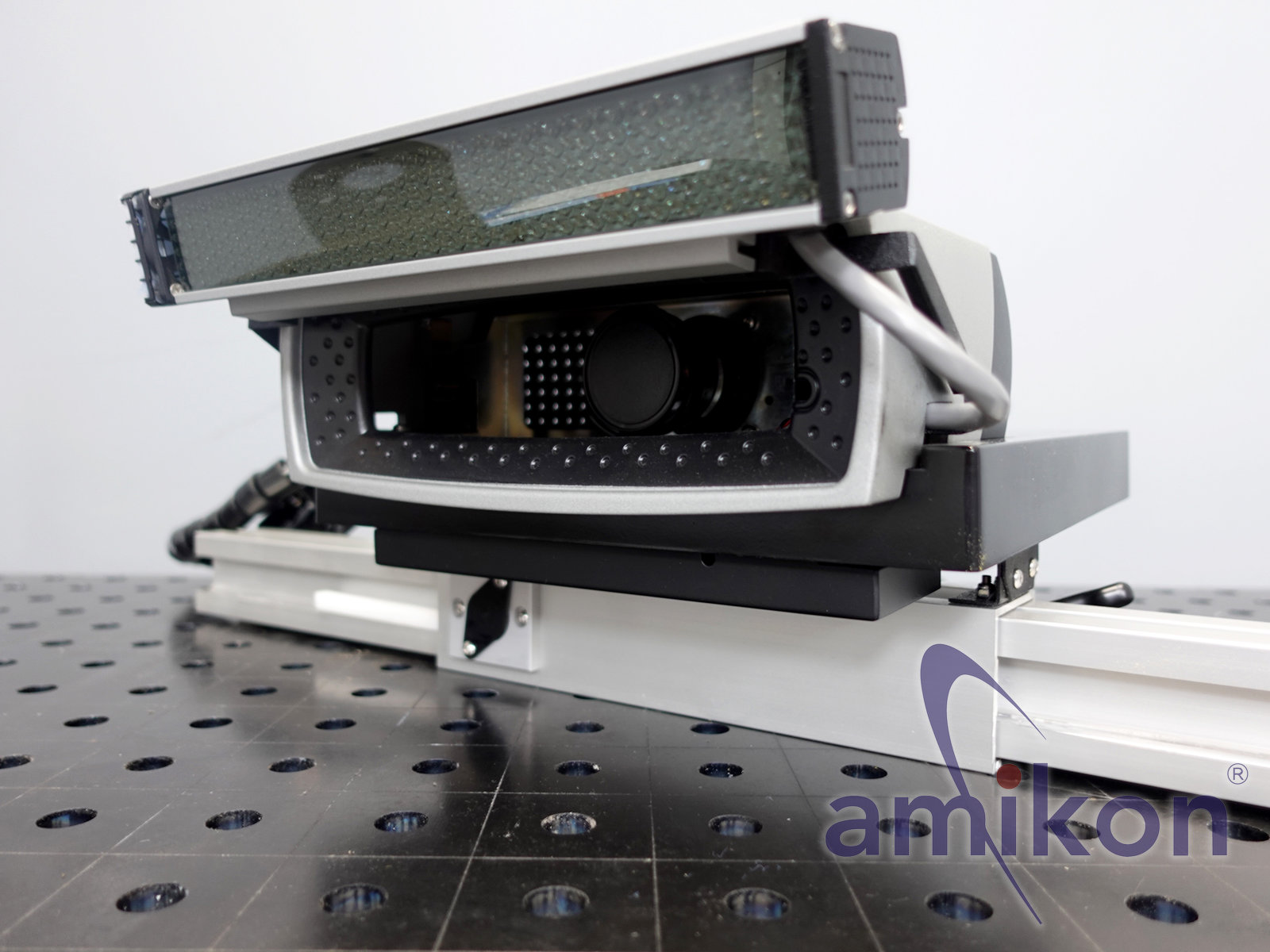

Instron 2663-822 Standard Video Extensometer (SVE)

Berührungsloses Dehnungsmesssystem für Materialprüfmaschinen

Beschreibung

Das Instron 2663-822 Standard Video Extensometer (SVE) ist ein berührungsloses optisches
Messsystem zur präzisen Erfassung von Dehnungen bei Zug-, Druck- und Biegeversuchen.
Durch die kontaktlose Messung über digitale Bildverarbeitung werden Markierungen auf der
Probenoberfläche verfolgt – ganz ohne mechanische Einwirkung auf das Prüfergebnis.

Ideal für Anwendungen, bei denen klassische Kontakt-Extensometer (z. B. mit Klingen) ungeeignet sind
– etwa bei dünnen, empfindlichen oder elastischen Materialien.

Das SVE ist kompatibel mit Instron-Materialprüfmaschinen und kann über die
Bluehill-Software integriert werden (je nach Systemversion).

Besonderheiten:

Kontaktlose Dehnungsmessung – keine Beeinflussung der Probe
Hohe Auflösung und Messgenauigkeit
Ideal zur Nachrüstung älterer Instron-Systeme
Wartungsarm und robust im Laborbetrieb

Technische Daten:

Merkmal / Spezifikation
Messprinzip Optische, berührungslose Dehnungsmessung
Sichtfelder (Field of View) 50 mm / 100 mm / 200 mm / 350 mm / 500 mm
Auflösung (Resolution) 50 mm FOV: 3 µm
100 mm FOV: 4 µm
200 mm FOV: 5 µm
350 mm FOV: 25 µm
500 mm FOV: 50 µm

Messgenauigkeit (Accuracy) 50 mm FOV: ±5 µm oder ±0,5 %
100 mm FOV: ±7,5 µm oder ±0,5 %
200 mm FOV: ±10 µm oder ±0,5 %
350 mm FOV: ±50 µm oder ±1 %
500 mm FOV: ±100 µm oder ±1 %

Datenrate 50 Hz
Empfohlene Markierungen Punkte Ø ca. 2 mm (bei 50 mm FOV) / Linien ~ 1 mm breit
Messlängen (Gauge Length) Abhängig vom Sichtfeld, z. B. min. 5 mm bei 50 mm FOV
Einsatzbereich Zug-, Druck- und Biegeversuche unter Raum- oder Temperaturbedingungen
Stromversorgung / Schnittstelle    über Instron-Systemsteuerung (kompatible Controller erforderlich)

Zuverlässig & langlebig: Bewährtes Modell 2663-822 von Instron

Wichtiger Hinweis:
„Der auf den Fotos abgebildete Tisch ist nicht Bestandteil des Verkaufs.“

Zustand: gebraucht / used

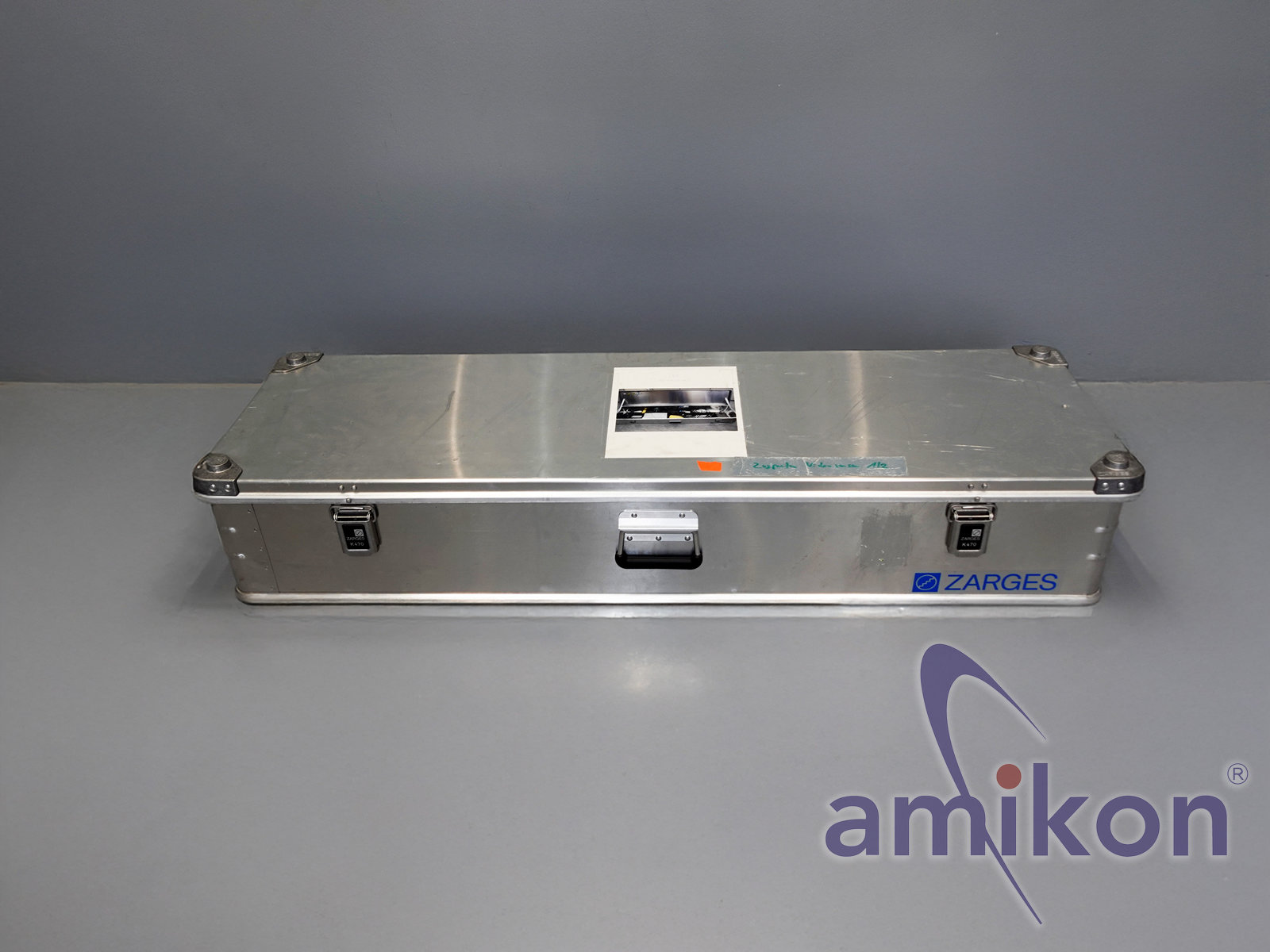

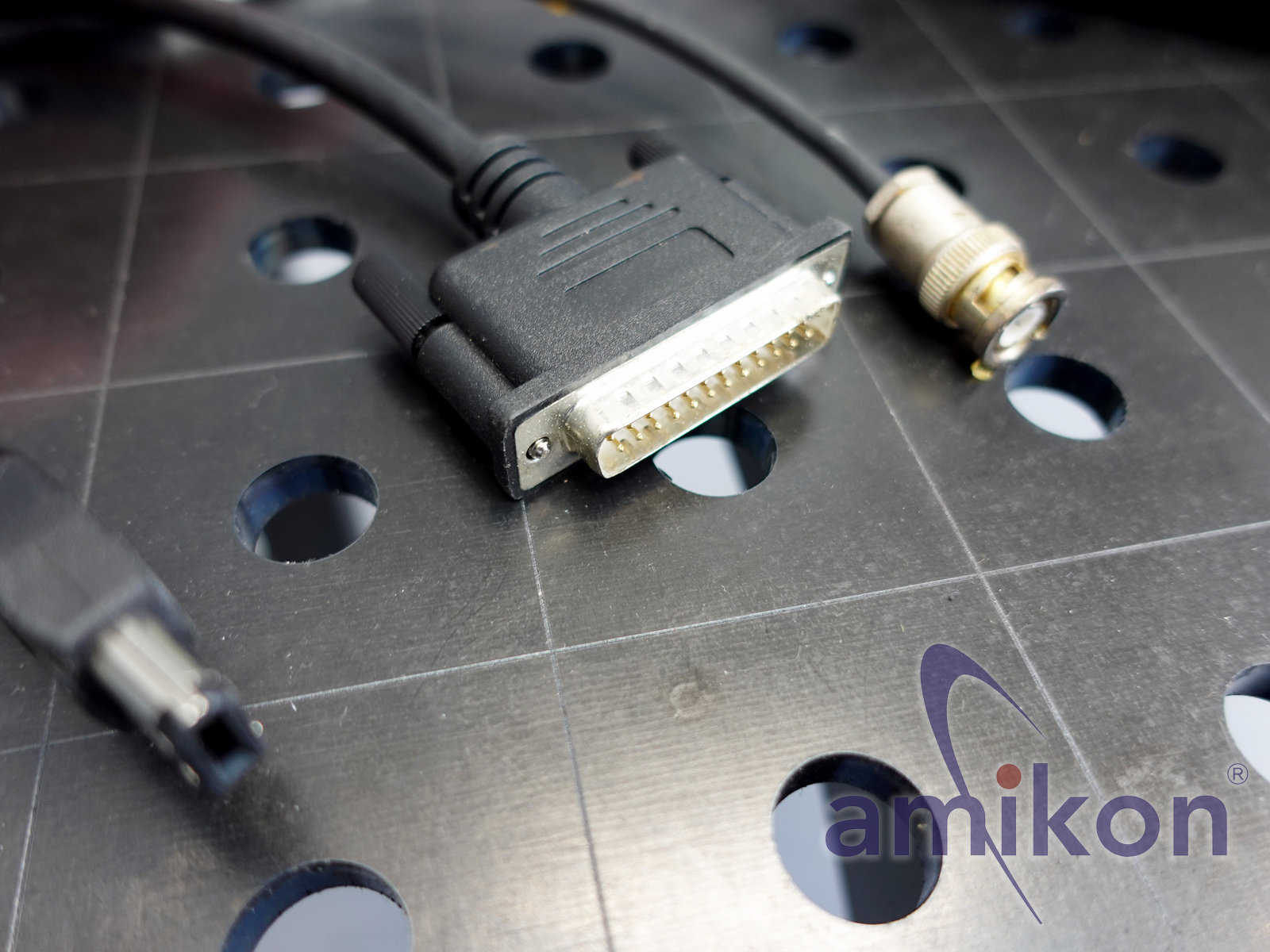

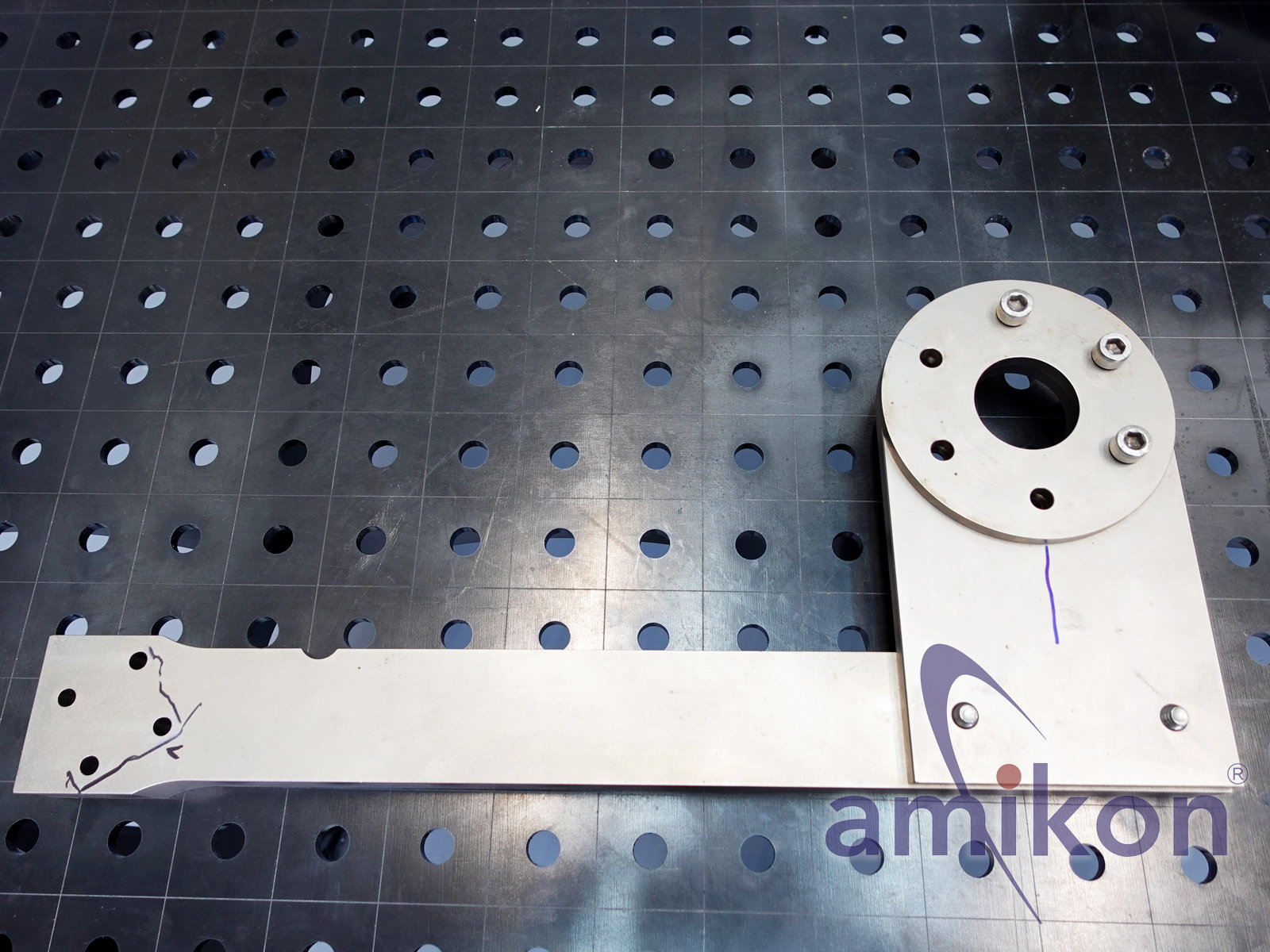

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
