Helmut Fischer FISCHERSCOPE X-RAY XDLM 237 Röntgenfluoreszenzgerät zur Schichtdickenmessung

FISCHER

FISCHERSCOPE X-RAY XDLM 237 – Röntgenfluoreszenzgerät zur Schichtdickenmessung
Kalibrierstandards, PC mit WinFTM
mit Software: WinFTM XDLM-237 EDXRE Version 6.33

Vollautomatisches RFA-Messsystem für präzise Schichtdickenanalyse und Materialprüfung

Gerätebeschreibung:

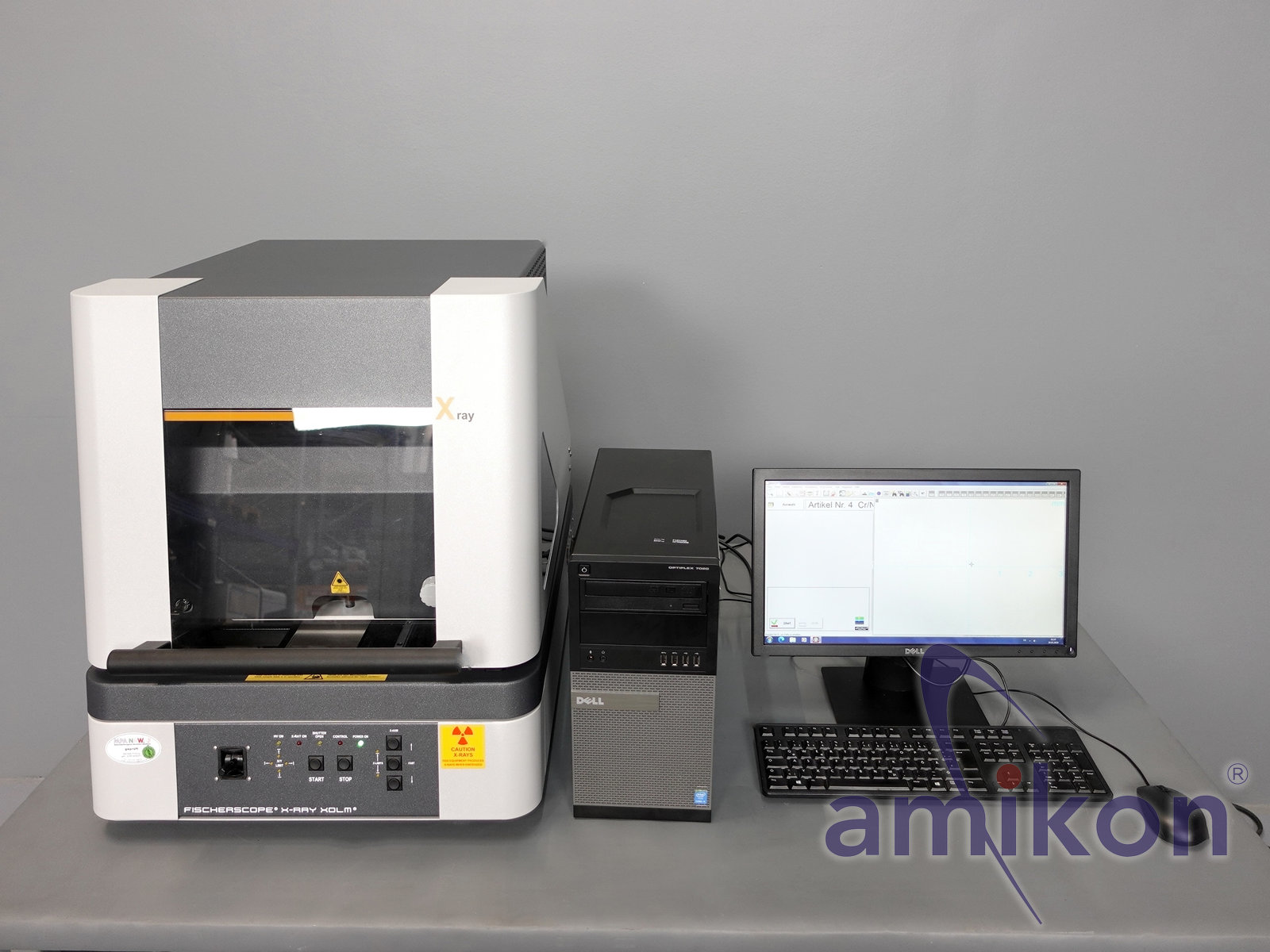

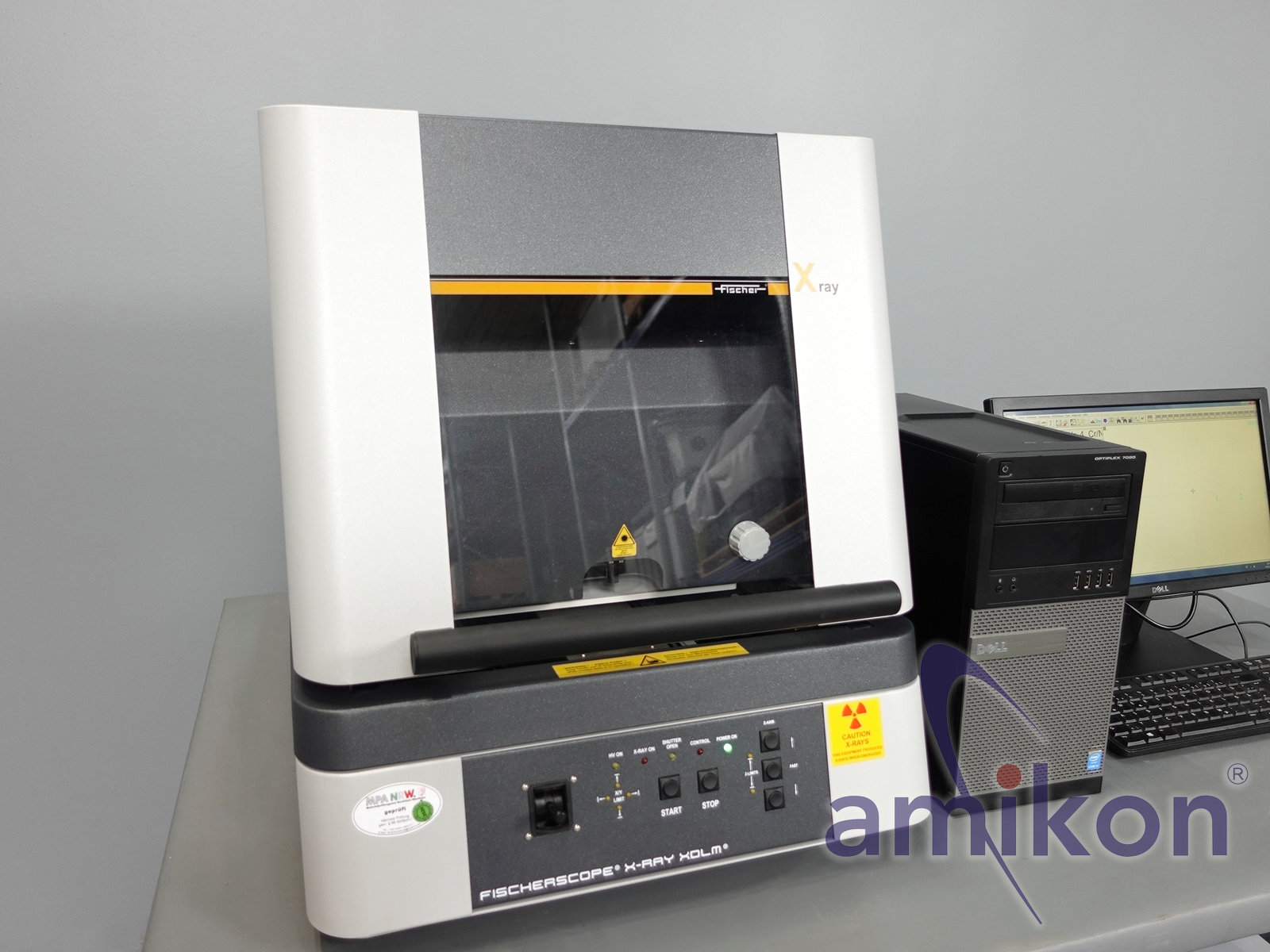

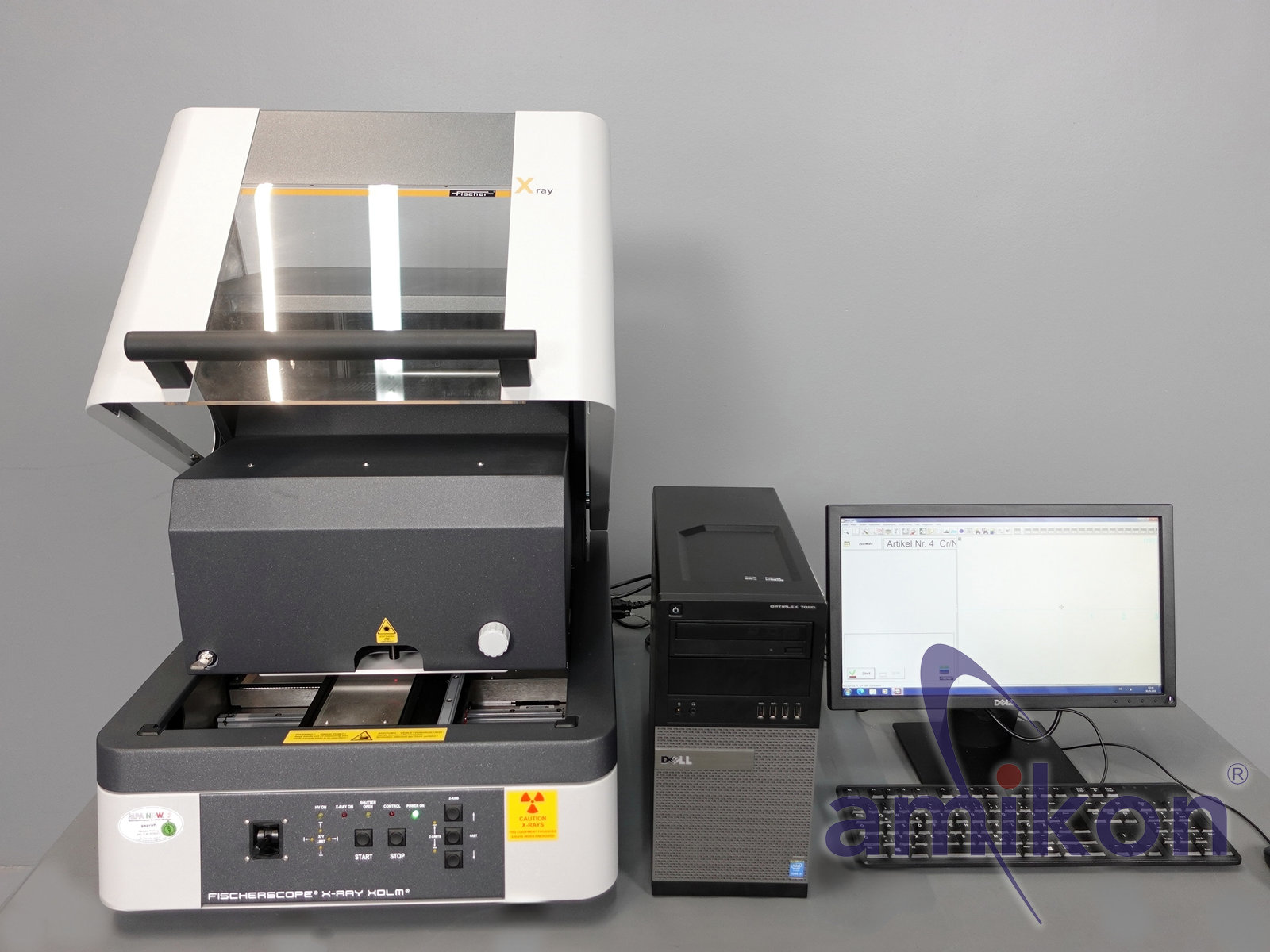

Zum Verkauf steht ein gebrauchtes FISCHERSCOPE  X-RAY XDLM 237
ein hochwertiges, energie-dispersives Röntgenfluoreszenzgerät (EDXRF)
zur zerstörungsfreien Schichtdickenmessung und Materialanalyse.
Das Gerät ist speziell für die Anforderungen in der Galvanotechnik,
Elektronikfertigung sowie Qualitätssicherung in der Serienproduktion konzipiert.

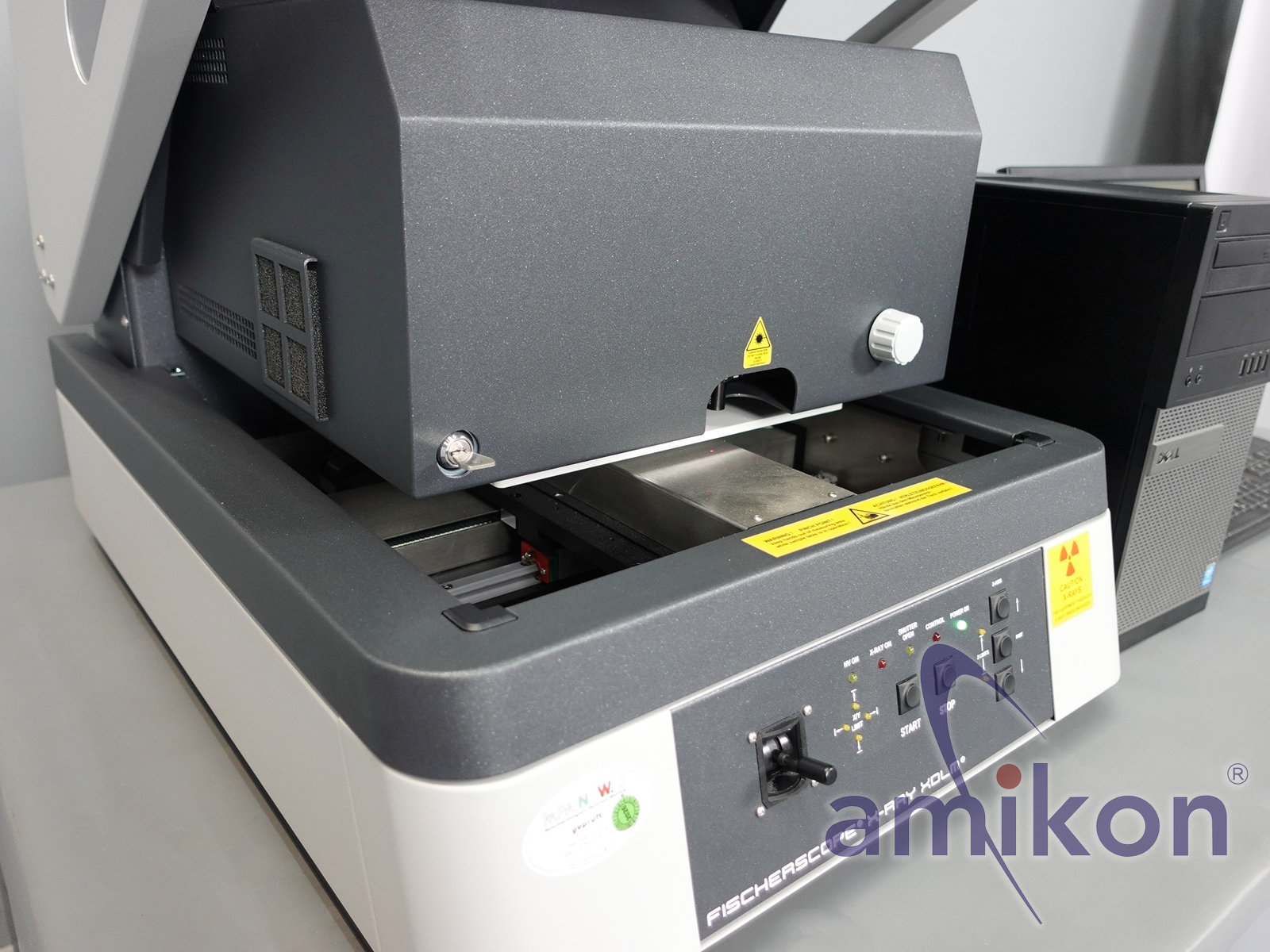

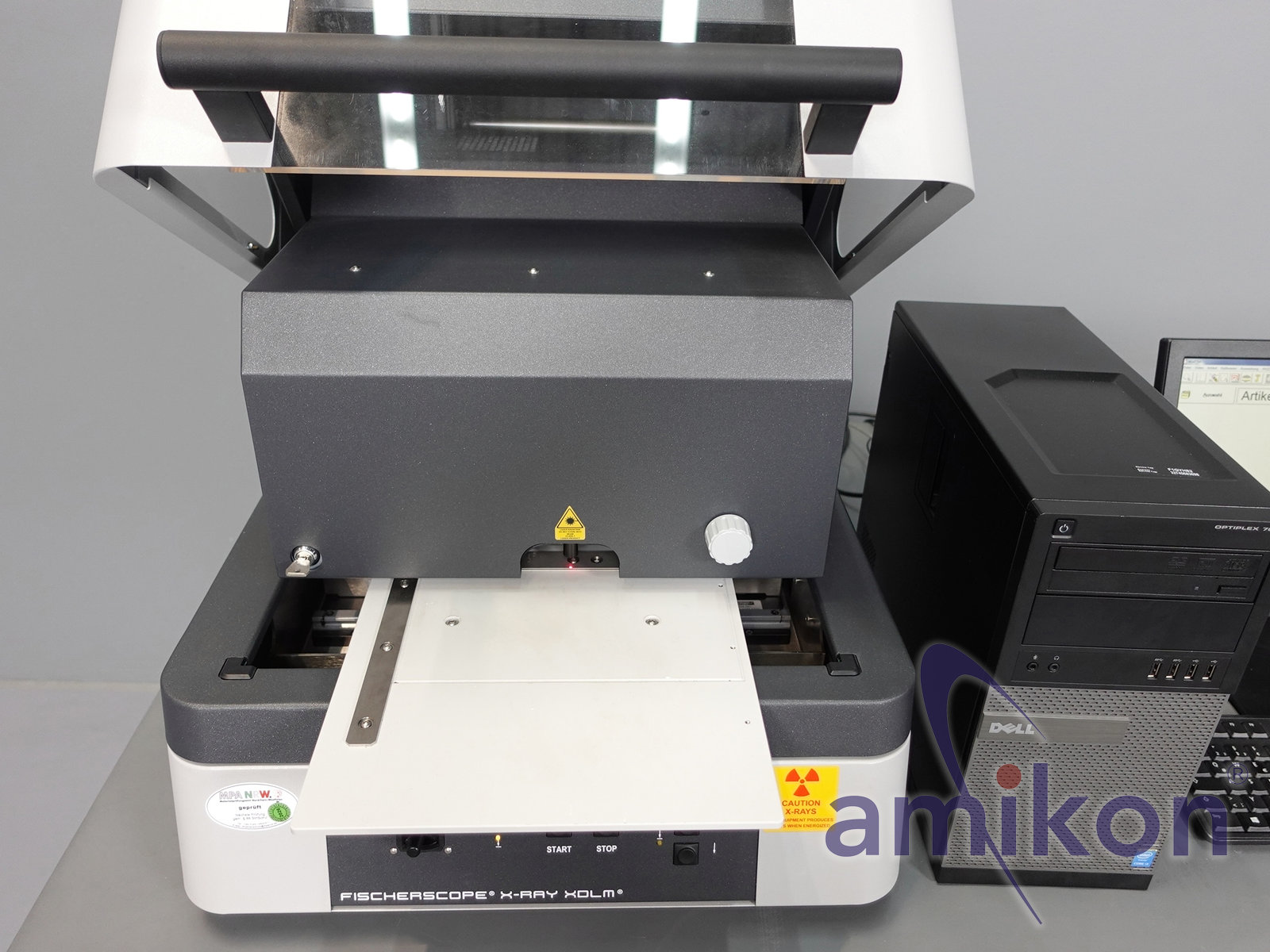

Der vollautomatische XY-Messtisch, die Top-Down-Messrichtung und
der kleine Messfleck ermöglichen präzise Analysen auch bei kleinen, unebenen oder komplexen Prüfobjekten.0

Typische Einsatzgebiete
Galvanotechnik: Schichtdicken wie Zn/Fe, Ni/Cu, Cr/Ni usw.
Elektronik: Kontakte & Leiterplatten (z. B. Au/Ni/Cu, Sn/Cu)
Werkzeugbeschichtung: PVD/CVD-Schichten auf Hartmetall
Materialanalyse: Analyse von Legierungen, Bädern oder Flüssigkeiten
Qualitätssicherung: Serienprüfung mit automatischem Ablauf

Fazit:

Der XDLM 237 eignet sich hervorragend für:
hochpräzise Schichtdickenmessungen
automatisierte Prüfprozesse
Messung kleiner Flächen & unregelmäßiger Geometrien
hochwertige Labor- oder Fertigungsumgebungen

Technische Highlights:

Modell: FISCHERSCOPE  X-RAY XDLM 237
Messrichtung: von oben (Top-Down)
XY-Tisch: motorisiert & programmierbar, Messbereich ca. 300 × 350 mm
Z-Achse: 140 mm Hub, motorisch verfahrbar
Messabstand: 0–80 mm (automatische Fokuskompensation – DCM-Verfahren)
Röntgenquelle: Mikrofokus-Wolfram-Röhre mit Berylliumfenster
Detektor: Proportionalzählrohr – schnelle Signalverarbeitung
Blendenwechsler: 4-fach, z. B. Ø 0,1 mm, 0,05×0,05 mm
Filterwechsler: 3-fach (z. B. Ni, Al, leer)
Kamera: Hochauflösende Videokamera mit Zoom & Fadenkreuz

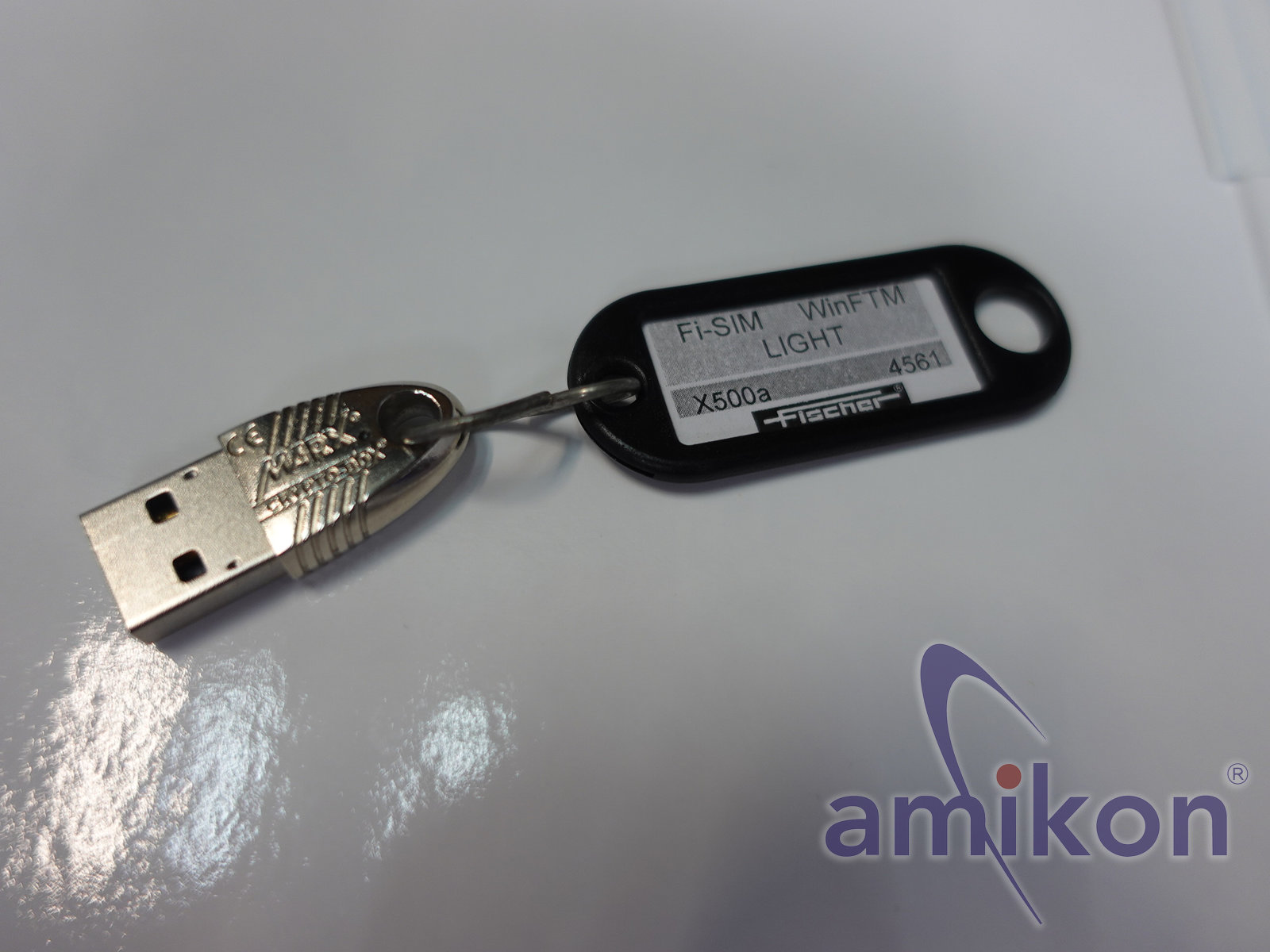

Software: WinFTM XDLM-237 EDXRE Version 6.33
Abmessungen ca. 570×760×650 mm
VAC(VDC) 230 V
Hz 50-60 Hz
VA(A) 120 W

Gewicht ca. 120 kg

Zustand: gebraucht / used

Lieferumfang:

FISCHERSCOPE X-RAY XDLM 237 (Gebrauchtgerät)

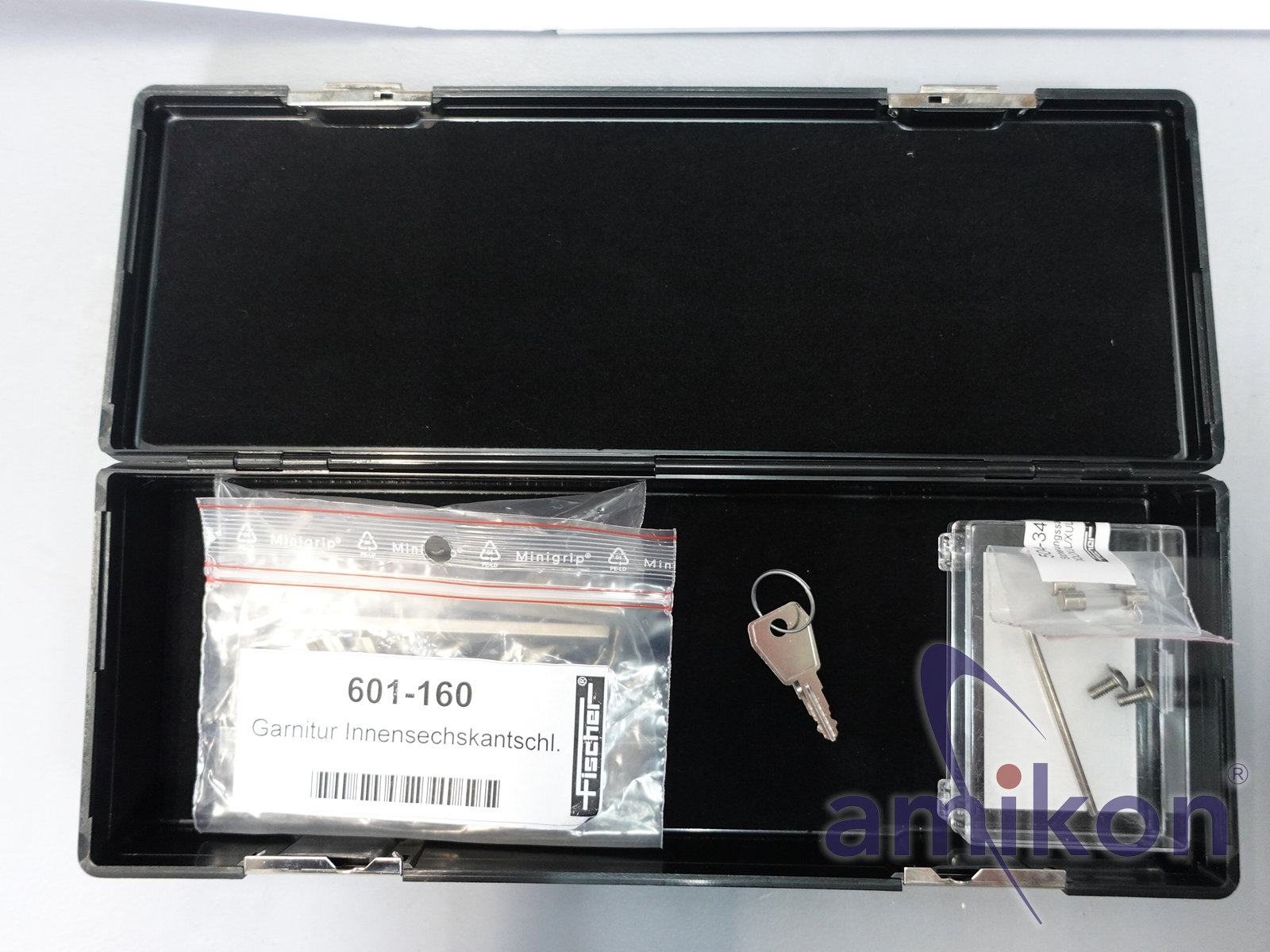

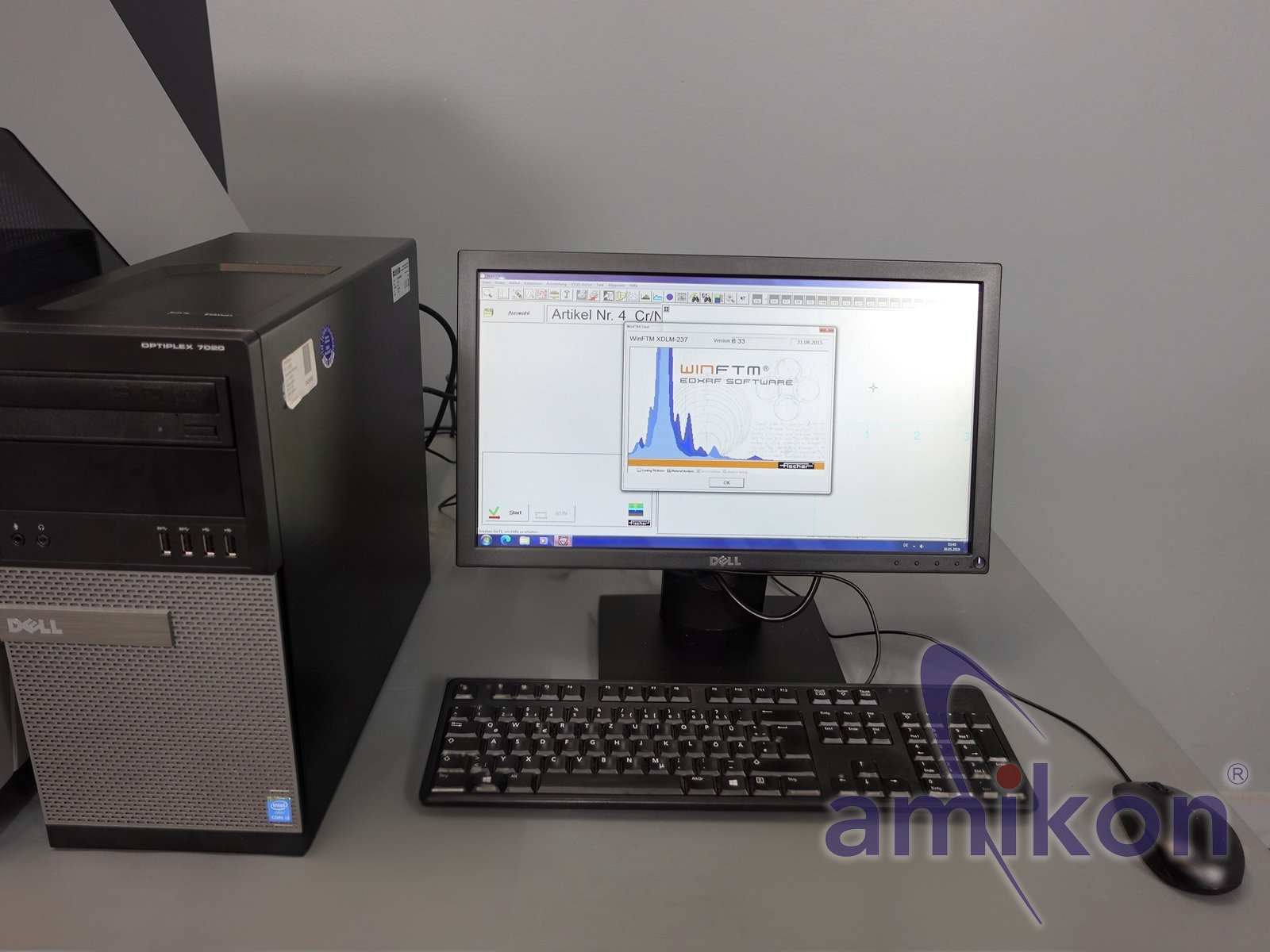

Kalibrierstandards, PC mit WinFTM
mit Software: WinFTM XDLM-237 EDXRE Version 6.33
Netzanschlusskabel
Bedienungsanleitung (Ausdruck)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)
