Galileo Vacuum Systems VEL-Chargenbeschichter V201 für Hochvakuumaluminieren

Galileo Chargenbeschichter

---

Hier bieten wir Ihnen einen Vakuum VEL-Chargenbeschichter an.

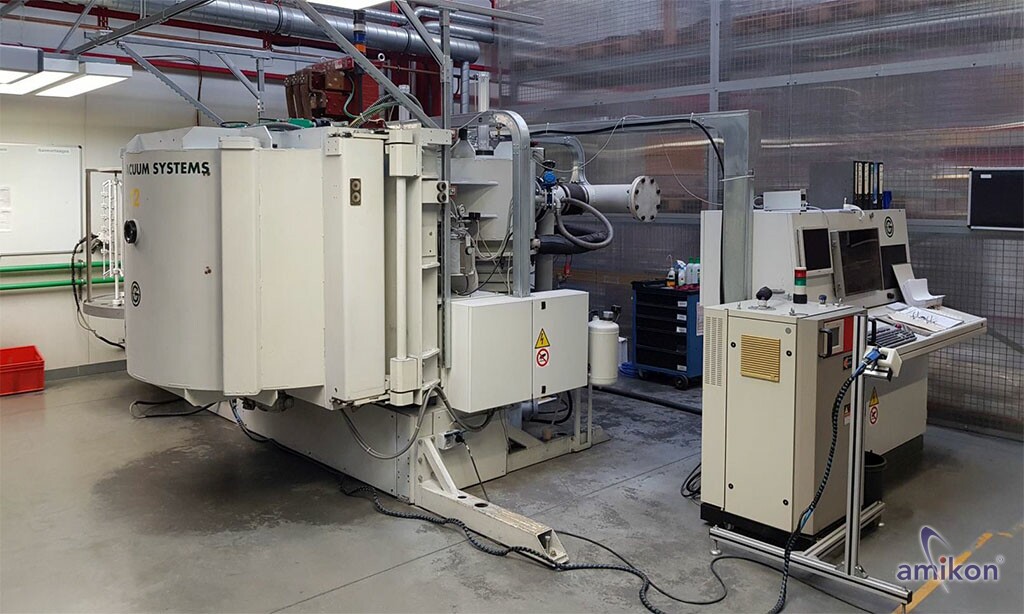

Dies ist ein VEL-Chargenbeschichter V201 für das Hochvakuumaluminieren von Objekten in
eine speziell für die Automobilindustrie entwickelte Version mit Glimmentladungsreinigung und Polymer
Schutzschichtfähigkeit.

Abmessungen der Vakuumkammer:

Innendurchmesser: 1.680 mm
Gesamthöhe: 1.200 mm

Um die Reinigung zu erleichtern, sind die inneren Oberflächen der Vakuumkammer (die feste sowie schwingende Seite)
durch abnehmbare Innenschilder aus Edelstahl geschützt.

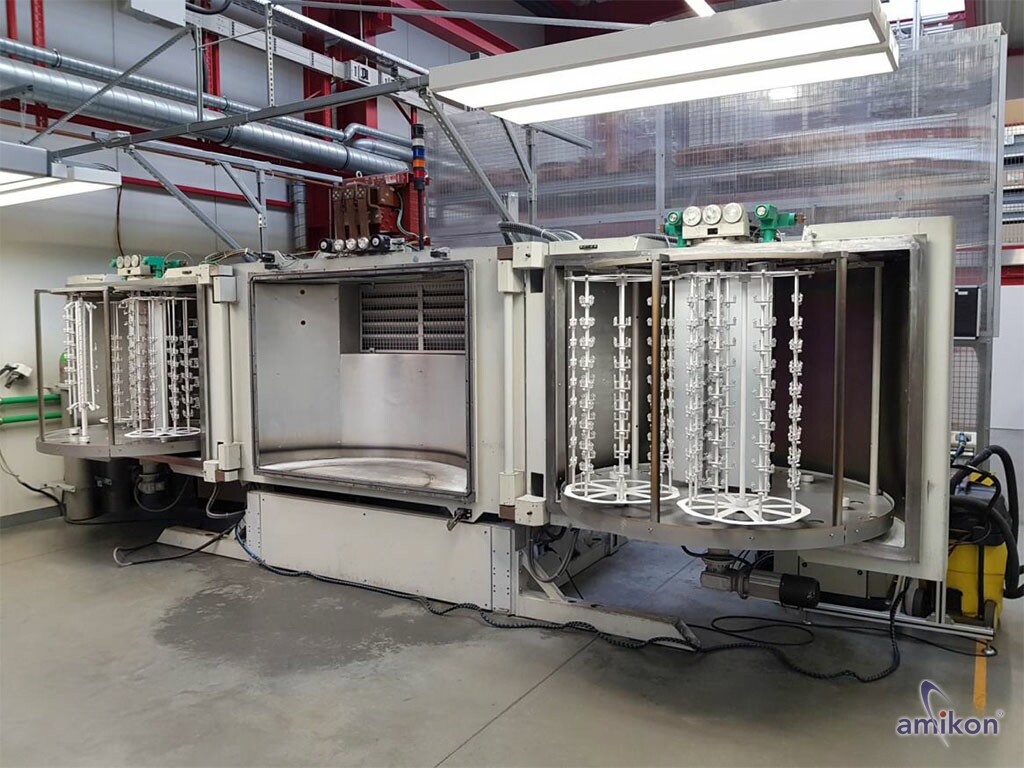

ein Planeten-Werkstückhaltersystem, mit Freilaufeinrichtung, das 6 oder 8 Planeten hält
ist an beiden Halbkammern montiert;

Alle Planeten sind gleichzeitig rotiert.
Die Höhe der Werkstückhalterplatte beträgt 825 mm.

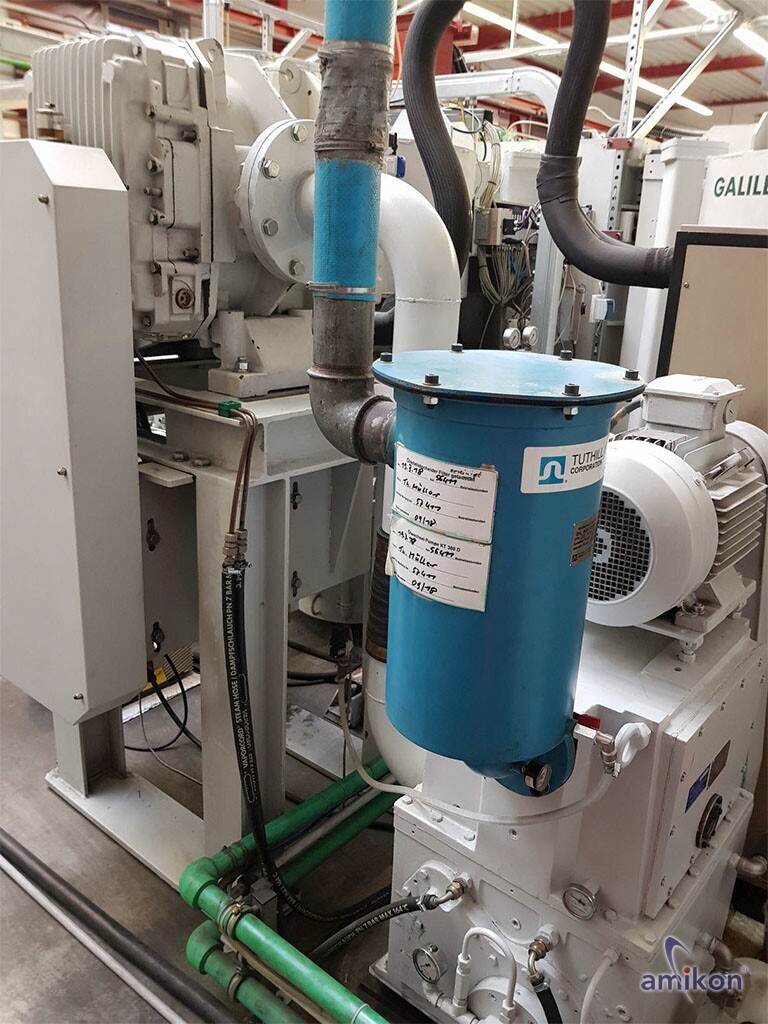

Das Pumpensystem hat die folgende Konfiguration:
eine Rotationspumpe (Nenndrehzahl 500 m3/h);
eine Wälzkolbenpumpe (Nenndrehzahl 5,500 m3/h), direkt angetrieben - Frequenzsteuerung;

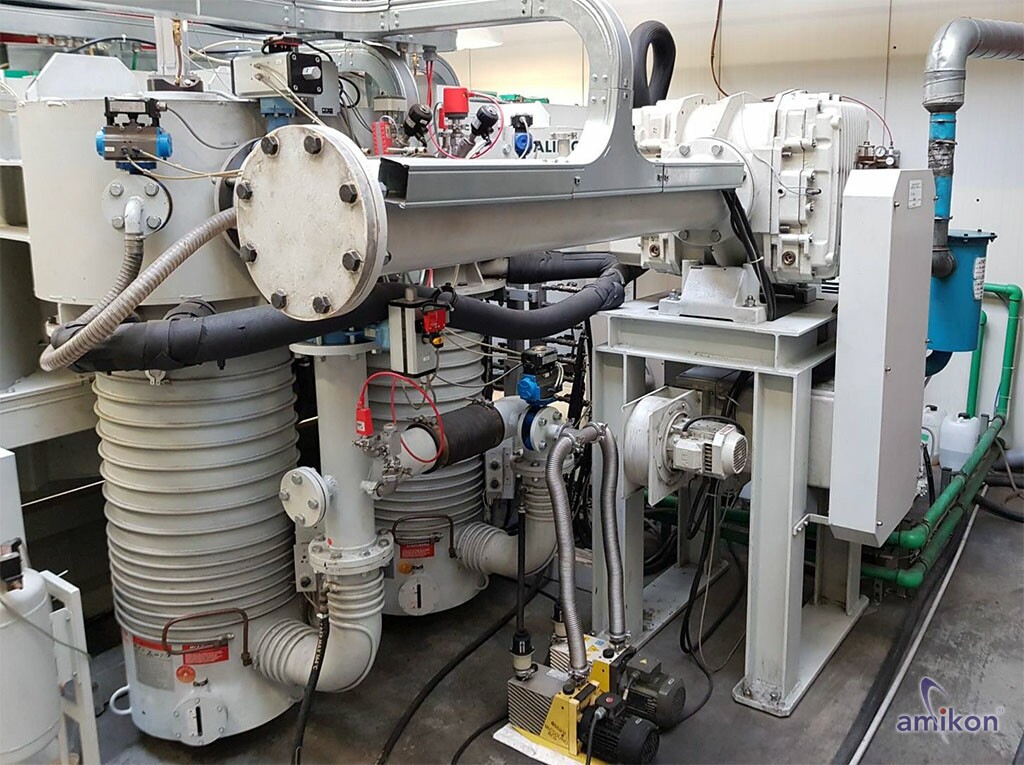

Zwei Hochvakuumdiffusionspumpen (Nenndrehzahl 20.000 l/s) jeweils komplett mit
zwei Sicherheitsthermostaten;
Die Maschine ist vorbereitet für:

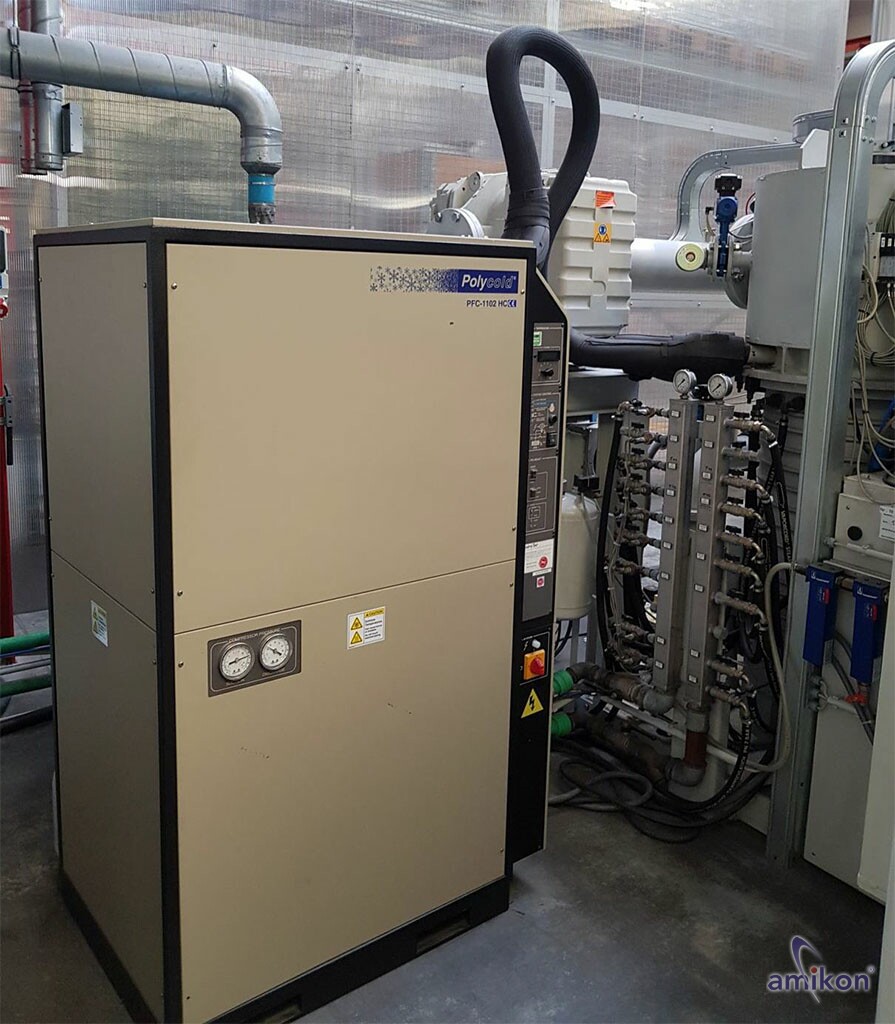

Kryogenisches Kühlgerätmodell Polycold;
Wärmeaustauschblende an den Diffusionspumpen;
Mit einer neuen, sauberen und leeren Kammer wird die Zeit bis zum Erreichen eines Druckes von 3x10-4 mbar weniger als 4 Minuten
sein und der Druck wird von 5x10-5 mbar auf 5x10-3 mbar in nicht weniger als 13 Minuten.

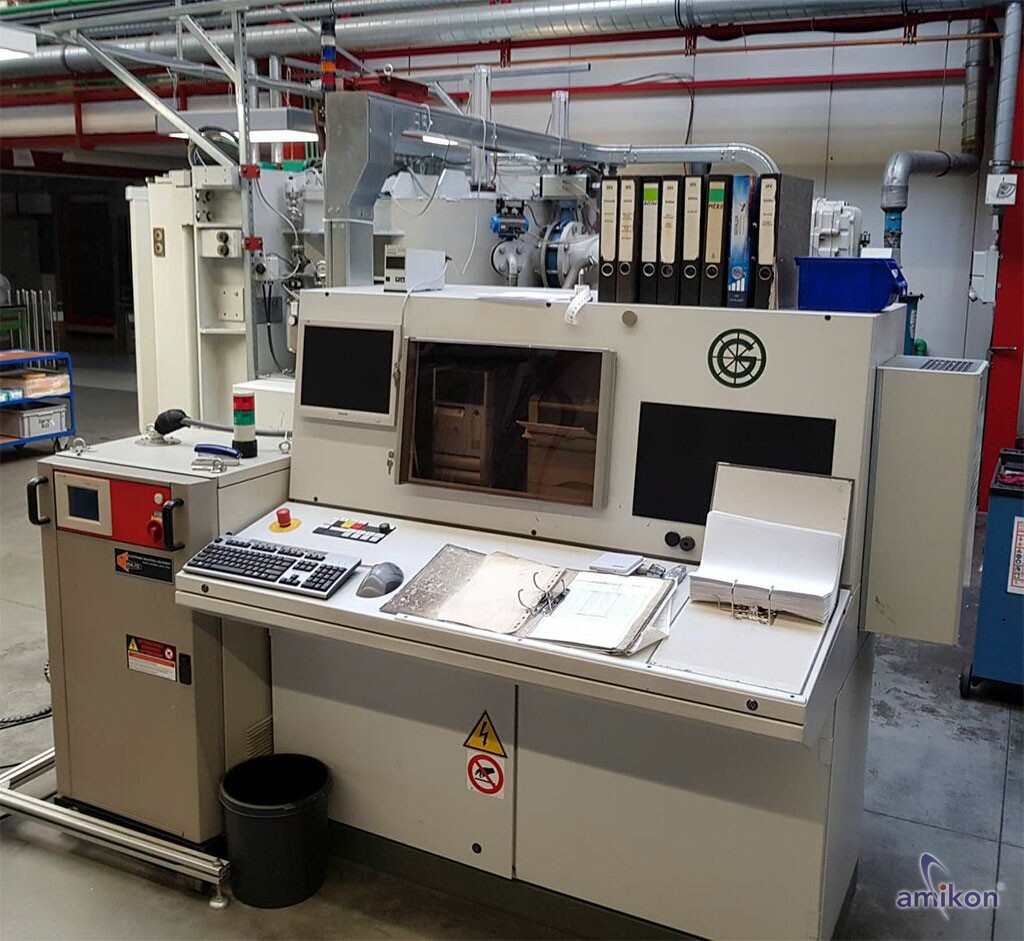

Prozesssteuerung
SPS Siemens Simatic S7-300
CPU Siemens S7 315 DP
E/A-Fernbedienung Siemens ET200 M auf der Maschinenseite

Überwachungssystem mit Software BMC32 / GVS
verbessert mit einem Standard-PC mit minimaler Konfiguration:
Pentium IV mit Microsoft WindowsXPRO™ oder höher
Ram 256 Mbyte oder höher:
Farbmonitor-LCD mit Aktivmatrix von 15" mit hoher Auflösung und großer Blickwinkel;
CD Rom 48 x oder höher;
HD 40 GB oder höher;
Netzwerkkarte für LAN-Anbindung;
Internationale Tastatur und Maus;
Laserdrucker S / W - Größe A4;

Verbindung
zwischen Prozessleitsystem und Überwachungssystem gemäß EN
50170-Regel, realisiert mit:
Feldbustyp Profibus Dp mit 12 Mbit / s

Weitere technische Unterlagen können wir Ihnen auf Anfrage zukommen lassen.

Zustand: gebraucht / used

Verkauf ab Standort! Demontage, Verladung und Abtransport obliegt der Verantwortung des Käufers!

Lieferumfang: Vakuum-Chergenbeschichter wie abgebildet

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
