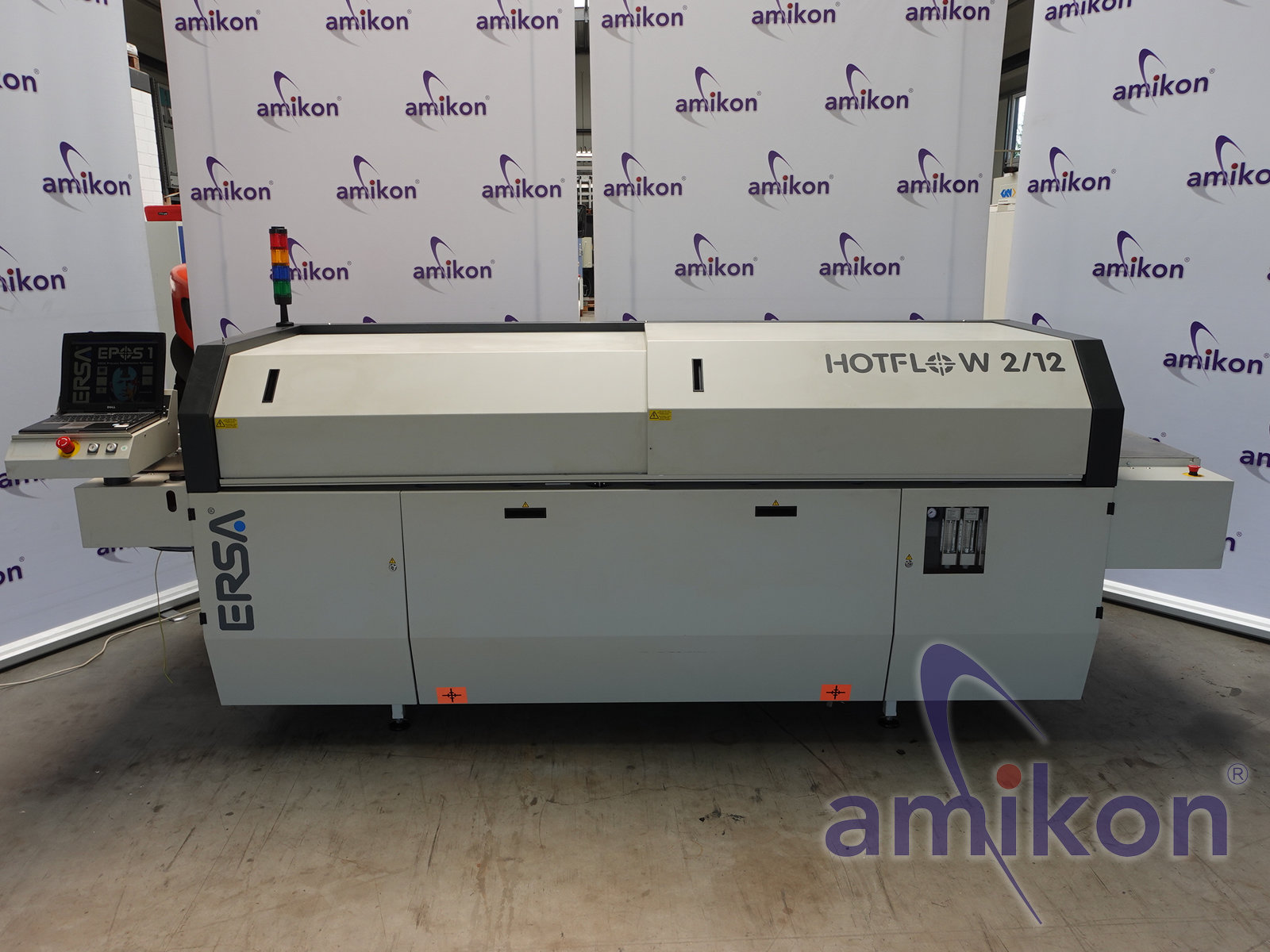

Ersa

Typ: Hotflow 2/12

Reflow-Lötanlage

Die Reflowöfen der Hotflow 2-Serie von Ersa bieten als Einstiegsmodell
bei einer Gesamtprozesslänge von fast 2,5 m bis zu 1,7 m Heiz- und 0,8 m Kühlstrecke.
Bei der Hotflow 2/12 gibt es bis zu 12 getrennt regelbare Heiz- und 2 Kühlzonen.

Spezifikationen der Lötanlage:
Sechs Zonen
Frequenzgesteuerte Lüfter (überwacht) in der Reflow-Zone
Minimales ΔT
Homogene Temperaturverteilung für beste Lötergebnisse
Geringe Belastung von Bauteilen und Leiterplatten
Lückenloses Aufzeichnen aller Lötprofile
Reflowlöten unter Stickstoff möglich
Aktive Kühlung von oben mit Wasserkühlung
Mehrstufiges Kondensatmanagement

2,5m Prozesslänge
Min./Max. Lötgutbreite 45-500 mm
Hohe Energieeffizienz durch moderne Kühlaggregate

Technische Daten:
Optionen:

Prozessgasreinigung im Auslauf
Transportbreitenverstellung - programmgesteuert verstellbar
Automatische Kettenschmiereinrichtung - für Transport und Mittenunterstützung

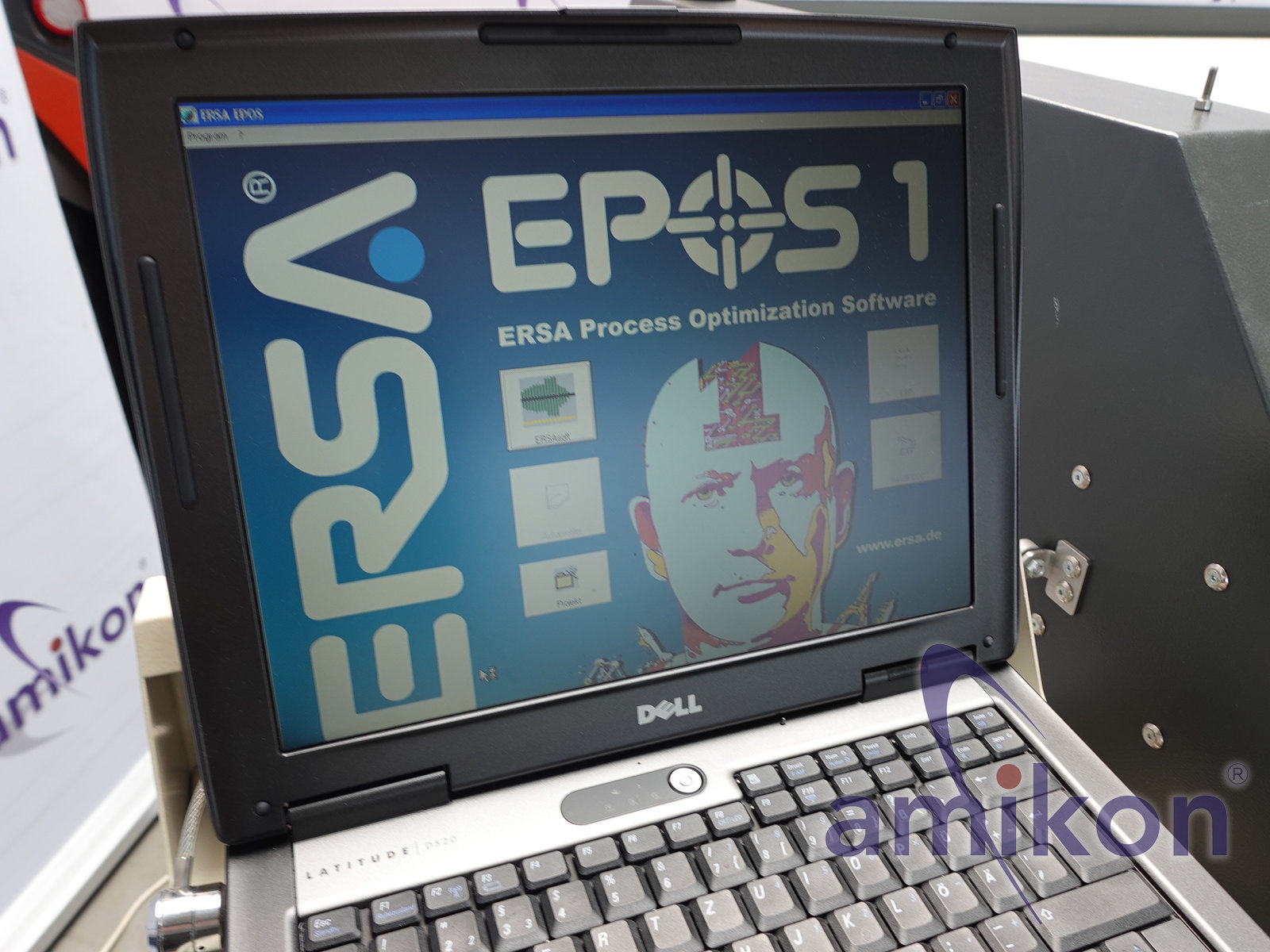

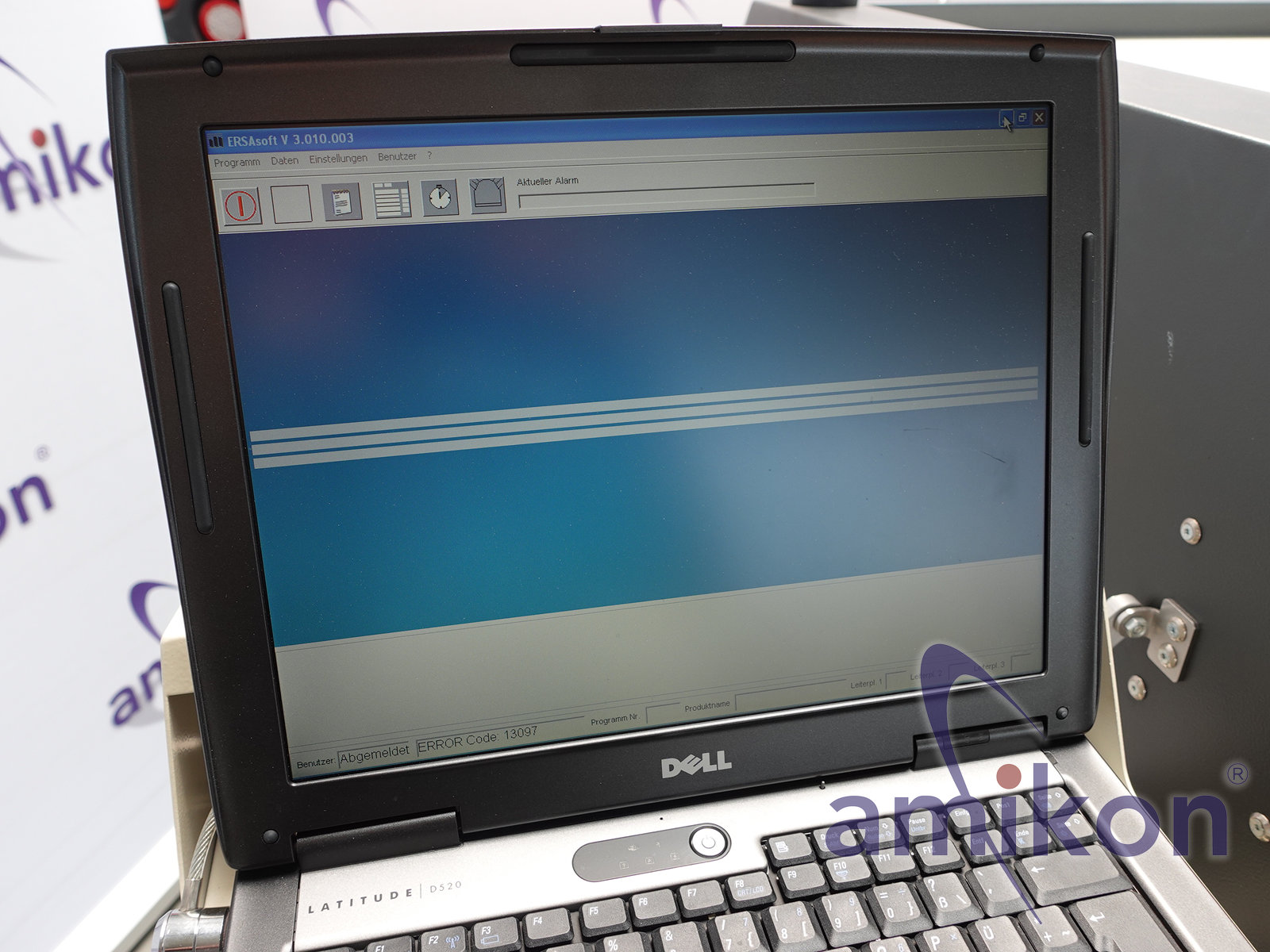

Standard-PC (Laptop) inkl. PC Tragarm,
ERSAsoft und EPOS-Basismodul

Schutzgastechnik:
Volumenstrom: 0-35 m³/h
Drucküberwachung Schutzgaszufuhr: 6 bar
Elektrische Daten Hotflow 2/12
UN= 5 Leiternetz Зх 400V, N, PE +10% -10%
fn 50/60 Hz
max. Vorsicherung 3x80A (tr)
P Nenn 30-48 [40] kW
I Nenn [44] A

Sicherheitseinrichtungen
Hauptschalter
Not-Aus Schalter (4x)
Lüfterüberwachung je Modul
Abluftüberwachung
Zwei-Hand-Bedienung
für Haube Öffnen/Schließen

Absaugung:
Absaugstutzen: 2 Stück a 150 mm
Absaugleitung je Stutzen: 400 m³/h

Dauerschallpegel
<70 dB (A)

Heizsystem
Konektionsanteil: 100%
Volumenstrom je Modul: ca. 500m³/h (verstellbar)
Konvektionsheizmodule: 6 oben / 2 oder 6 unten
davon
Vorheizung 4 oben / optional 4 unten
Lötzone 2 oben / 2 unten
Nennleistung je Modul: 3kW / 400V
Aufheizzelt der Lötanlage: ca. 20-25 min
max. Temperaturunterschied zwischen:
nebeneinanderliegenden Heizzonen
-Beispiel: erste Vorheizung 150°C / zweite Vorheizung 170°C
ca. 20°C (bei hohen Absoluttemperaturen sind Werte
größer 20°C erreichbar)
letzter Vorheizung und erster Lötzone:
Beispiel: letzte Vorheizung 220°C / erste Lötzone 320°C
ca. 100°C

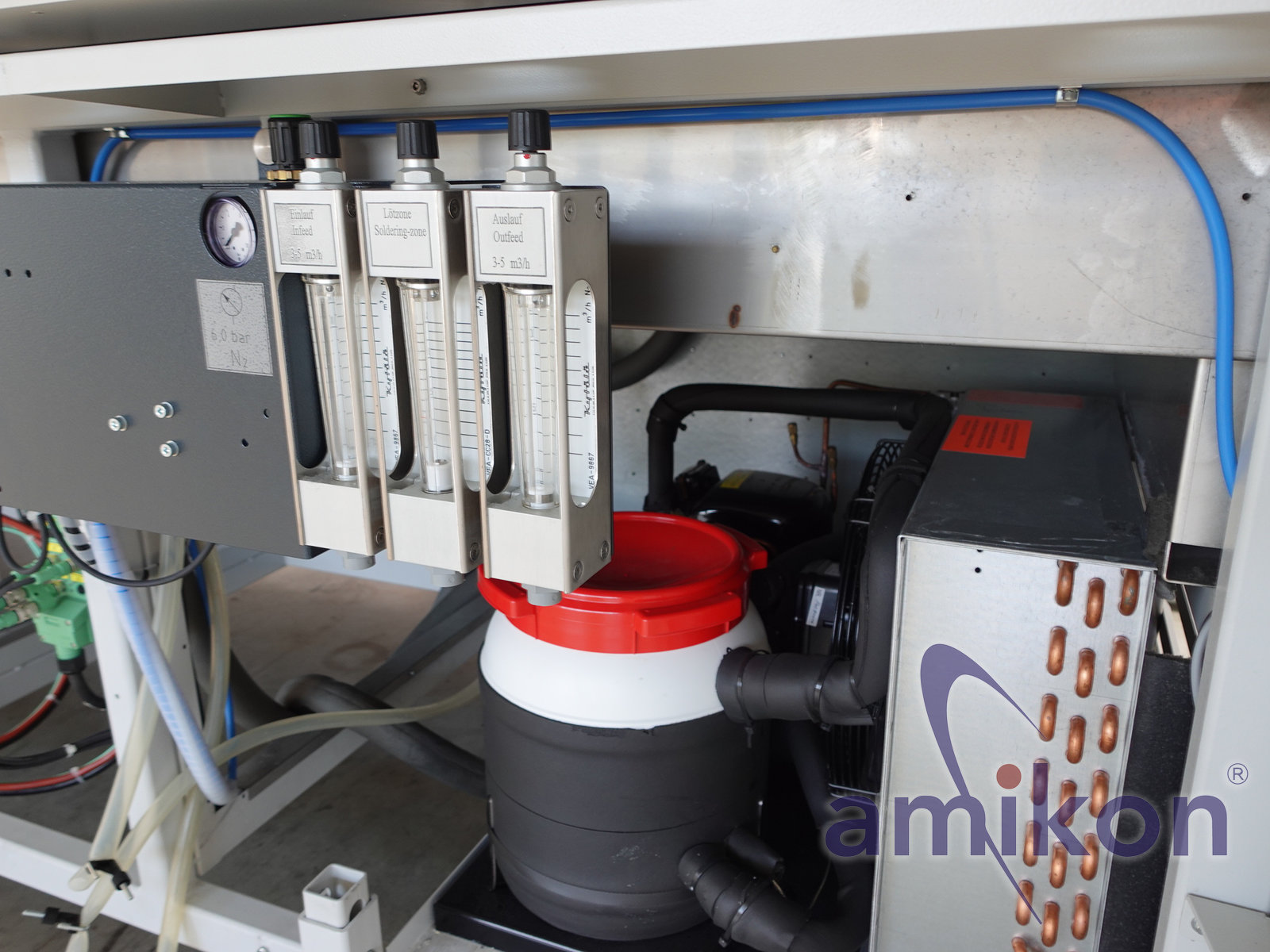

Kühlung:
ERSA Kühlsystem
mit Wasserrückkühler
Kühlmodule: 2 - oben
Regulierung: nicht getrennt regelbar
Kühlmedium: Wasser / Luft

Umgebungstemperatur
10-35°C

Luftfeuchtigkeit
20%-95%
(nicht kondensierend)

Anlagenabmessungen:
Länge: 3860 mm Breite: 1400 mm
Höhe: 1370-1500 mm Höhe (geöffnet) 1720-1850 mm
Gewicht: ca. 1250 kg

Transportsystem:
Arbeitsbreite: 50 - 500 mm
Arbeitsbreite bei Mittenunterstützung: 50 - 500 mm
Durchlaufhöhe: +35 / -20 mm
Transportgeschwindigkeit: 20-200 cm/min
Transporthöhe über Grund: 820 - 950 mm (Standard)
Stiftkettentransport: 5 mm Randauflage
(2,85 mm optional)
Min. Leiterplattenlänge: 80 mm

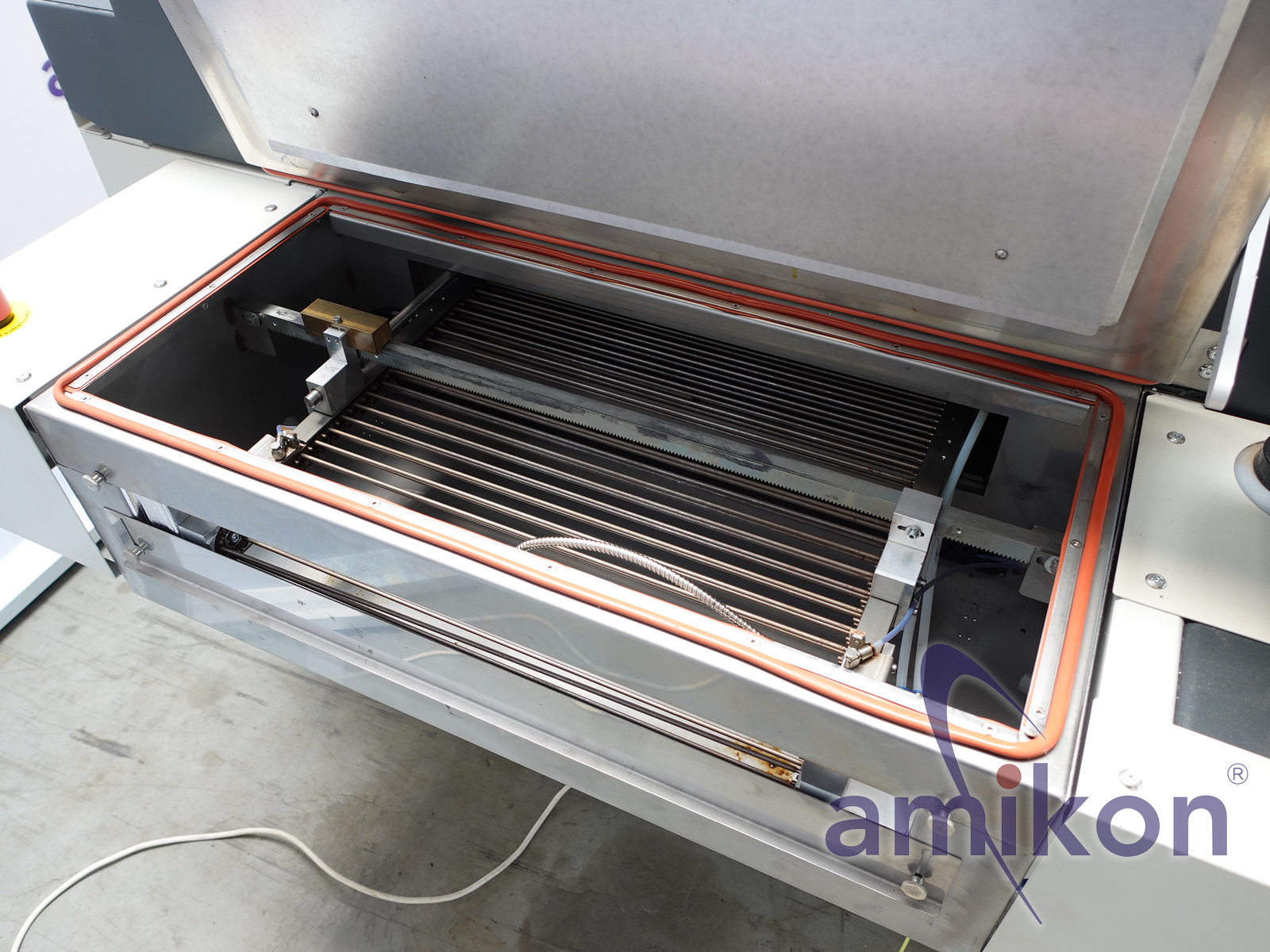

Prozesszone:
Prozesslänge: 2540 mm
Heizstrecke: 1700 mm
Kühlzone: 840 mm
Einlaufberelch: 650 mm
Auslaufberech: 650 mm
Breite der Prozesskammer: 690 mm

Zustand: gebraucht / used

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
