ZEISS WMM 850 Koordinatenmessmaschine

Zeiss

Typ: WMM 85

ZEISS WMM 850 Koordinatenmessmaschine
Referenztaststift

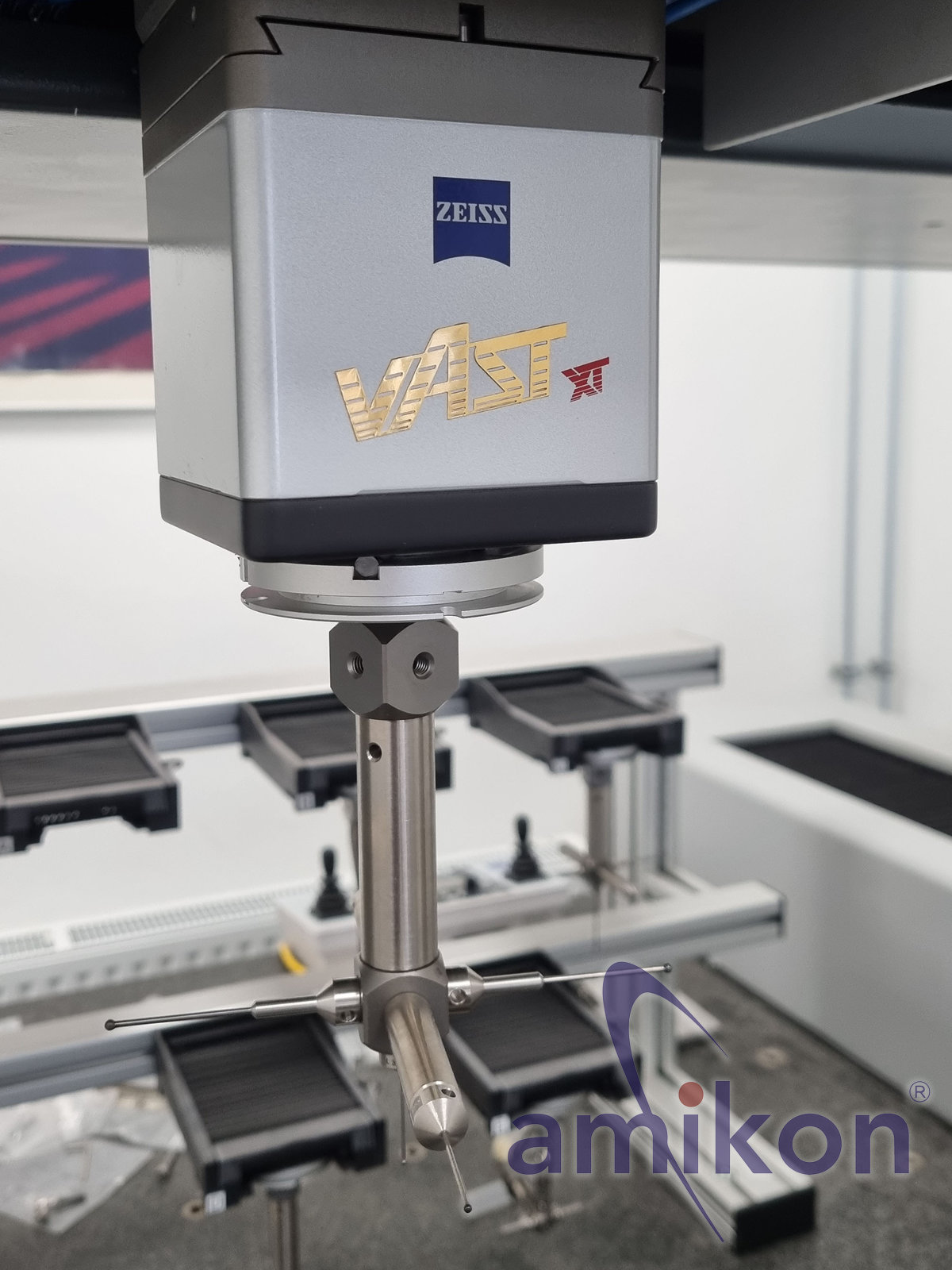

Tastkopf VAST XT Gold

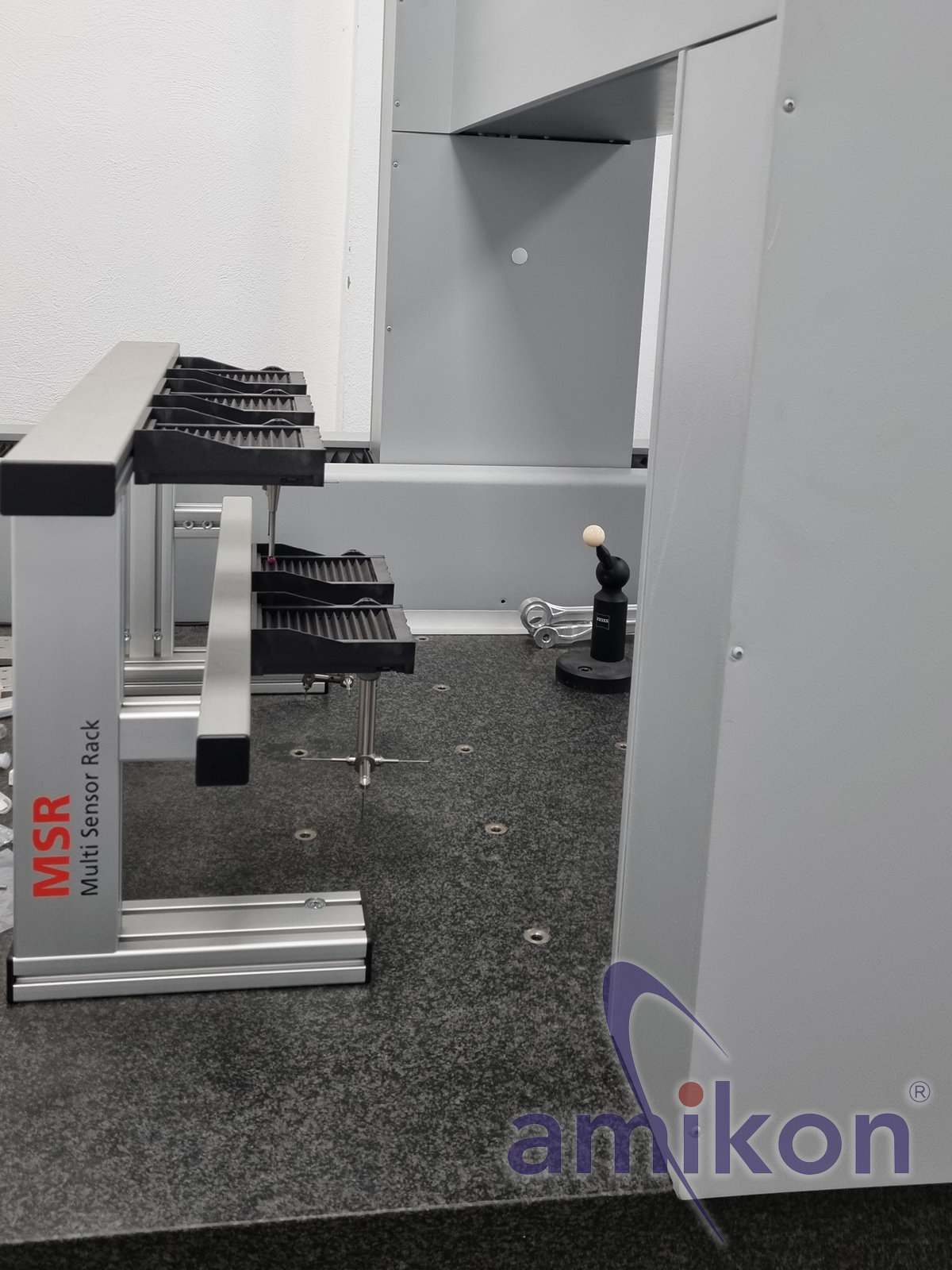

Tastkopfwechseleinheit

(Alle Kabel erneuert. Aktuelle Bedienkonsole und Rechnereinheit!)
Die Schwingungsdämpfung (mit Druckluft) ist eine Zusatzoption von Zeiss und im Untergestell der
Messmaschine integriert. Dadurch ist die Messmaschine extrem genau.

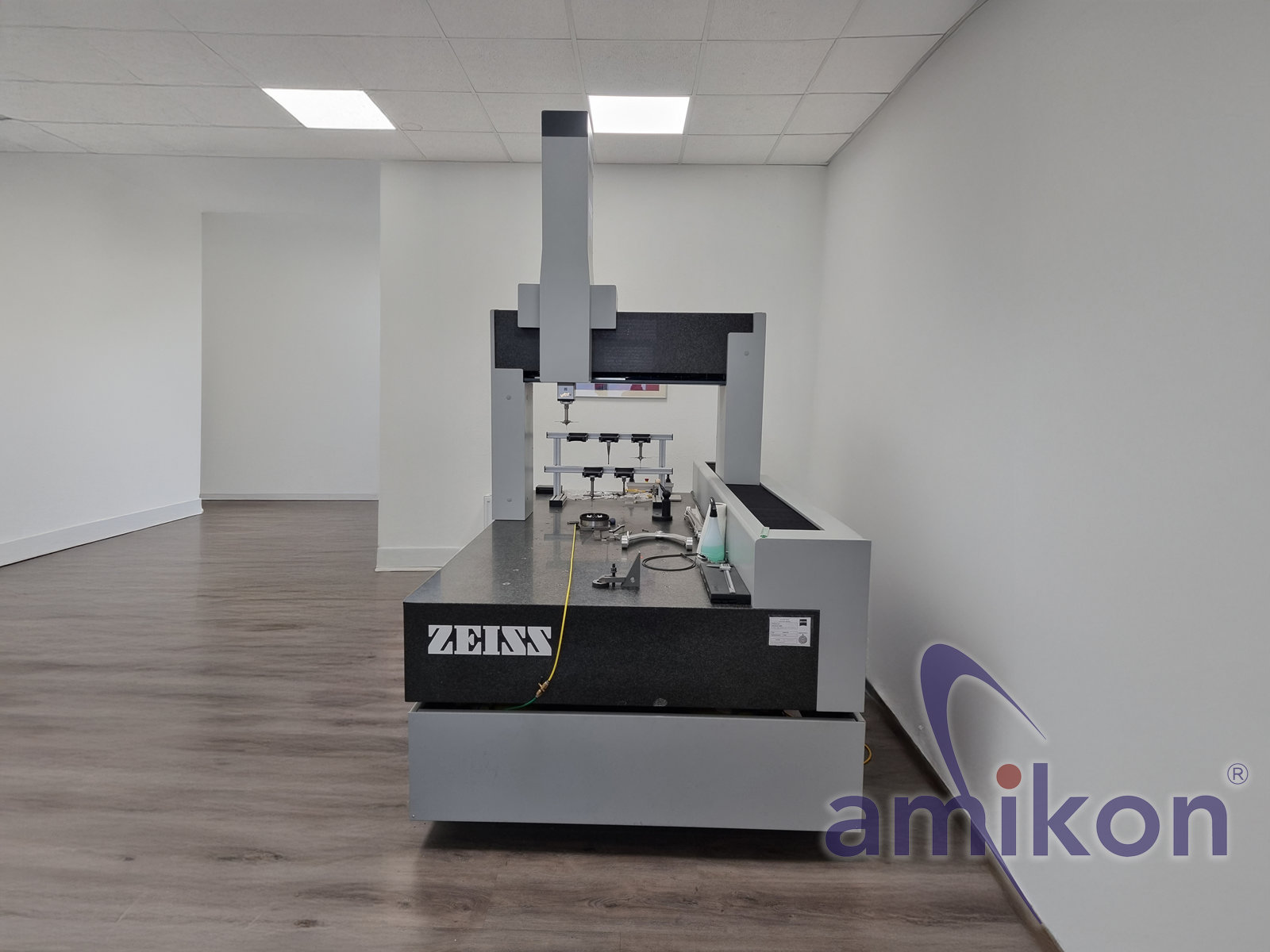

ZEISS WMM 850 Koordinatenmessmaschine
– eine solide und bewährte CMM mit Portal-Bauweise
für präzise Messtechnik und hohe Stabilität.

Technische Daten:

Messvolumen (X × Y × Z): ca. 850 × 1200 × 600 mm,
je nach Ausführung zwischen 800–850 mm in X, 1200–1800 mm in Y und 500–600 mm in Z

Wiederholgenauigkeit / Auflösung: ca. 1 µm mit Zeiss ST/VAST-Sensoren;
Linearitätsunsicherheit nach ISO liegt bei ±(2,9 µm + L/250 mm)

Volumen-Genauigkeit: ±2 µm + L/300 mm

Geschwindigkeit: Bewegungen bis 600 mm/s, Beschleunigungen etwa 1 m/s²

Maschinengewicht und Maße:
ca. 3,5 t;
Abmessungen ca. 3 × 2,5 × 3 m (L × B × H)
Tabelle oft ~2740 × 1000 mm

Elektrik & Umwelt:
230 V, 50 Hz;
idealer Temperaturbereich: 18–26 °C ±0,5 °C (teilweise bis 30 °C)

Steuerung und Software:

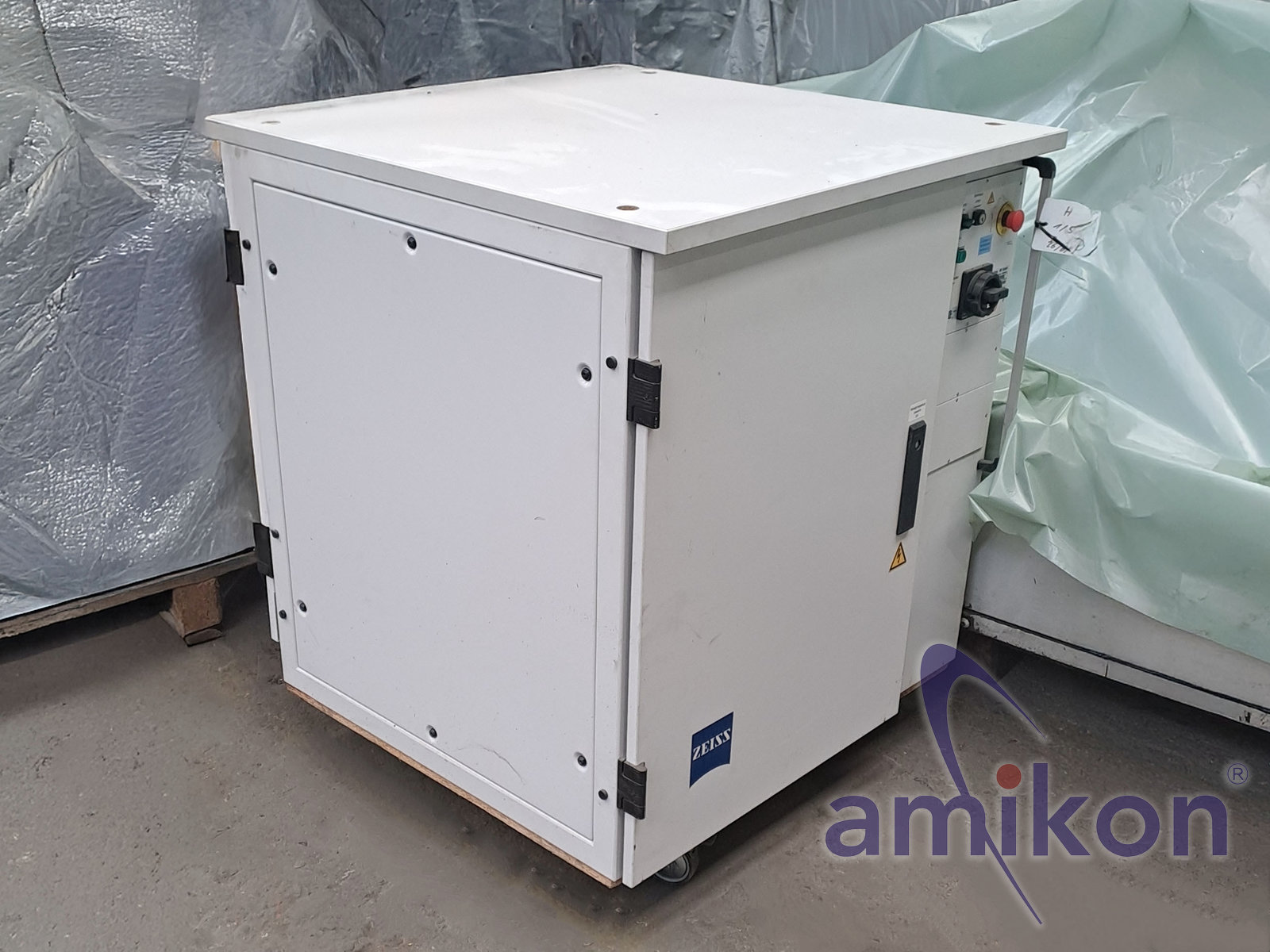

Mikrorechnersteuerung C99/MCC800
Zeiss C99 / UMESS,
Software: CALYPSO 2015 incl. Dongle

Merkmale & Anwendungen

Portalstruktur auf Granitsockel sorgt für hervorragende Steifigkeit
und Langzeit-Stabilität. Ideal für mittlere bis große Bauteile.

Air-bearing Linearachsen ermöglichen ruhige Bewegungen und hohe Messpräzision.
VAST XT Sensoren plus Touch-Trigger bieten Flexibilität von taktil bis 3D-Scan für komplexe Geometrien.
Software-Integration: CALYPSO bietet intuitive Programmierung und CAD-Schnittstellen.

Eignung

Die ZEISS WMM 850 ist bestens geeignet für:
Messung mittelgroßer bis großer Präzisionsteile
Teile mit engen Toleranzen (<5 µm)
Kombination aus taktiler Messtechnik und Scanning
Anwendungen in Automobil, Luftfahrt, Formenbau oder Maschinenbau

Gewicht: ca. 3,5 t;

Zustand: gebraucht / used

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
