Unholtz Dickie Elektrodynamischer Shaker H560 mit Gleitisch 35,6 kN & CTS Klimakammer CV-70/2800-5 -70 bis +180°C

Unholtz Dickie & CTS Klimakammer

 Typ: R16C SAI60- Model: H560B-12/ST / CV-70/2800-5

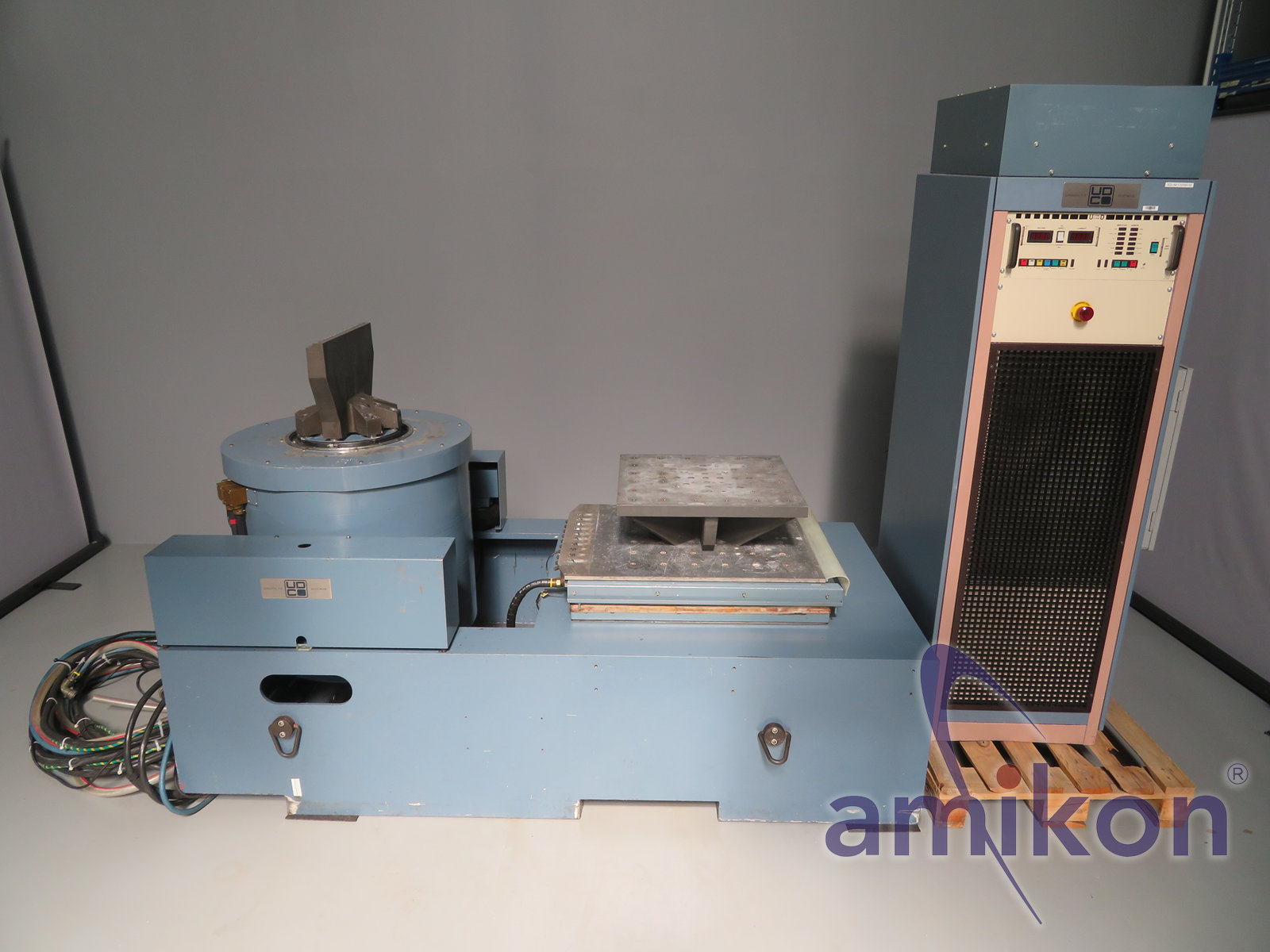

Unholtz Dickie Elektrodynamischer Shaker mit CTS Klimakammer u. Leistungsverstärker

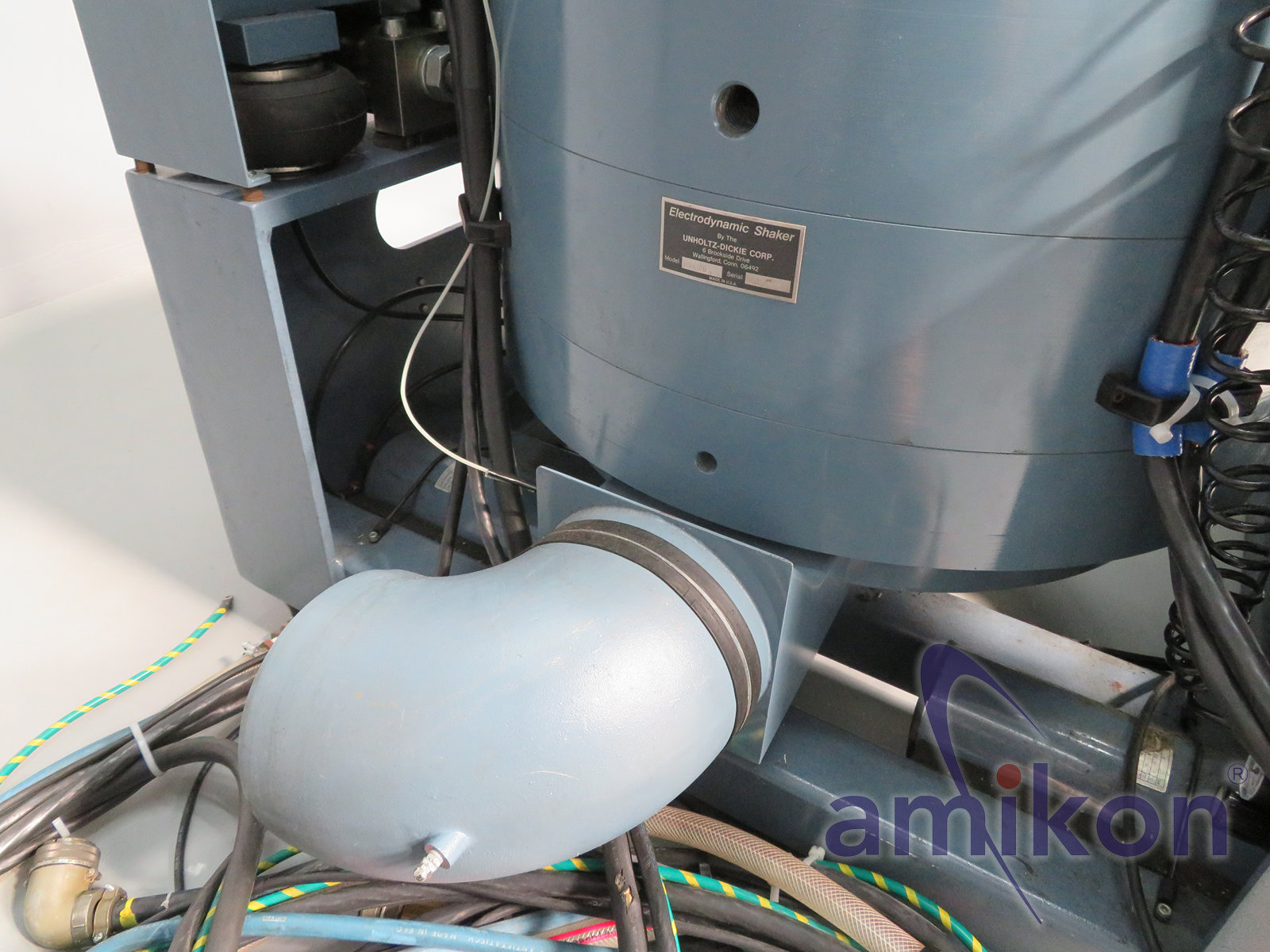

Shaker Vibrations Schwingungserreger mit Turbogebläse

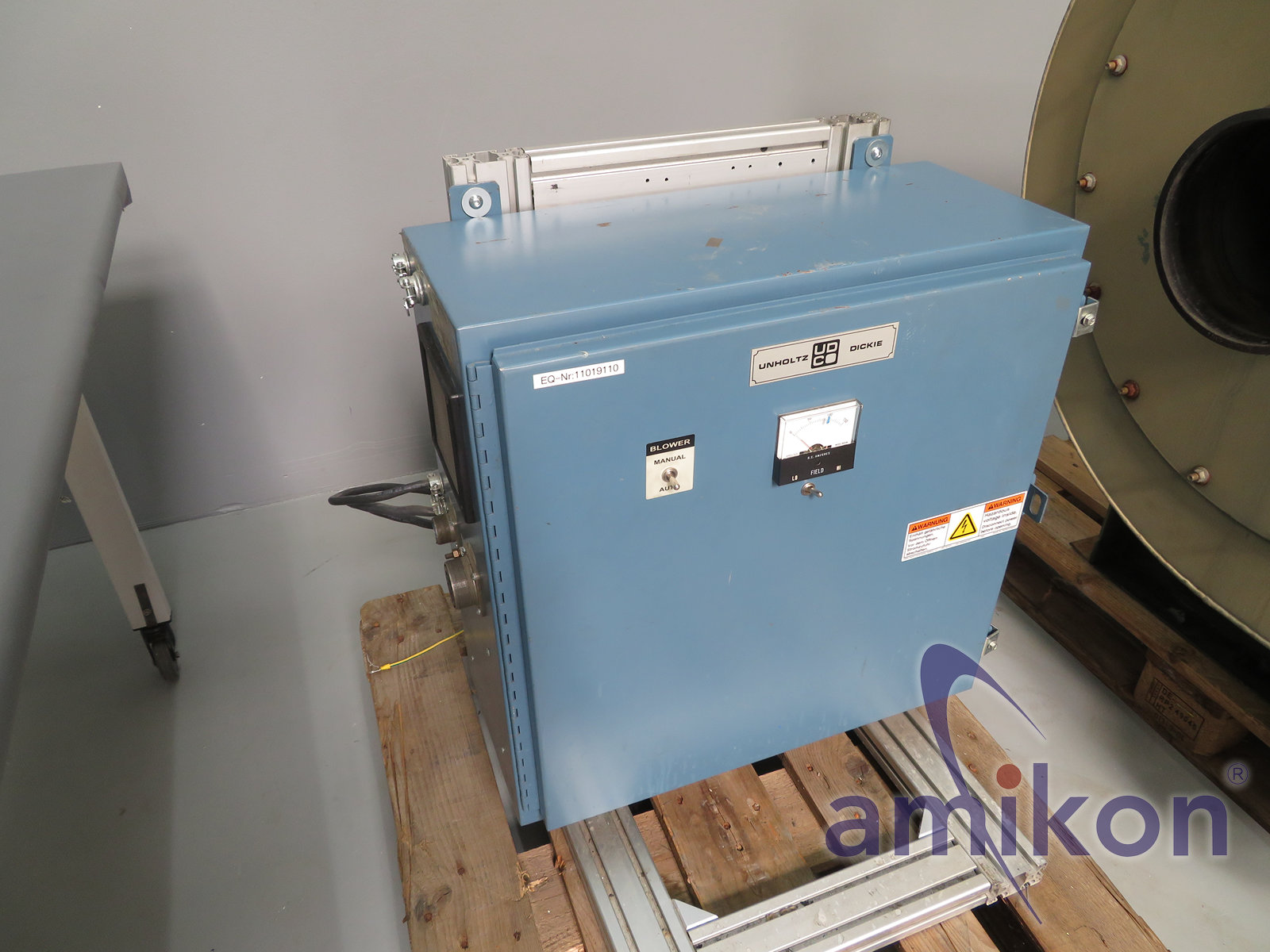

und Feldversorgung

Vibration Controller Apex SL

 Hersteller: UDC TYP H560B 12/ST
 Aufspannfläche Z-Achse: 650 * 650 mm
Aufspannfläche X/Y-Achse: 650 * 650 mm
Aufspannfläche X/Y mit Thermo: 650 * 650 mm
Kraftvektor Sinus: 35,6 kN
Gewinde: M12 / M10
Frequenzbereich: 3 bis 3000 Hz
Headexpander: 45 kg
Bullnose: 20 kg

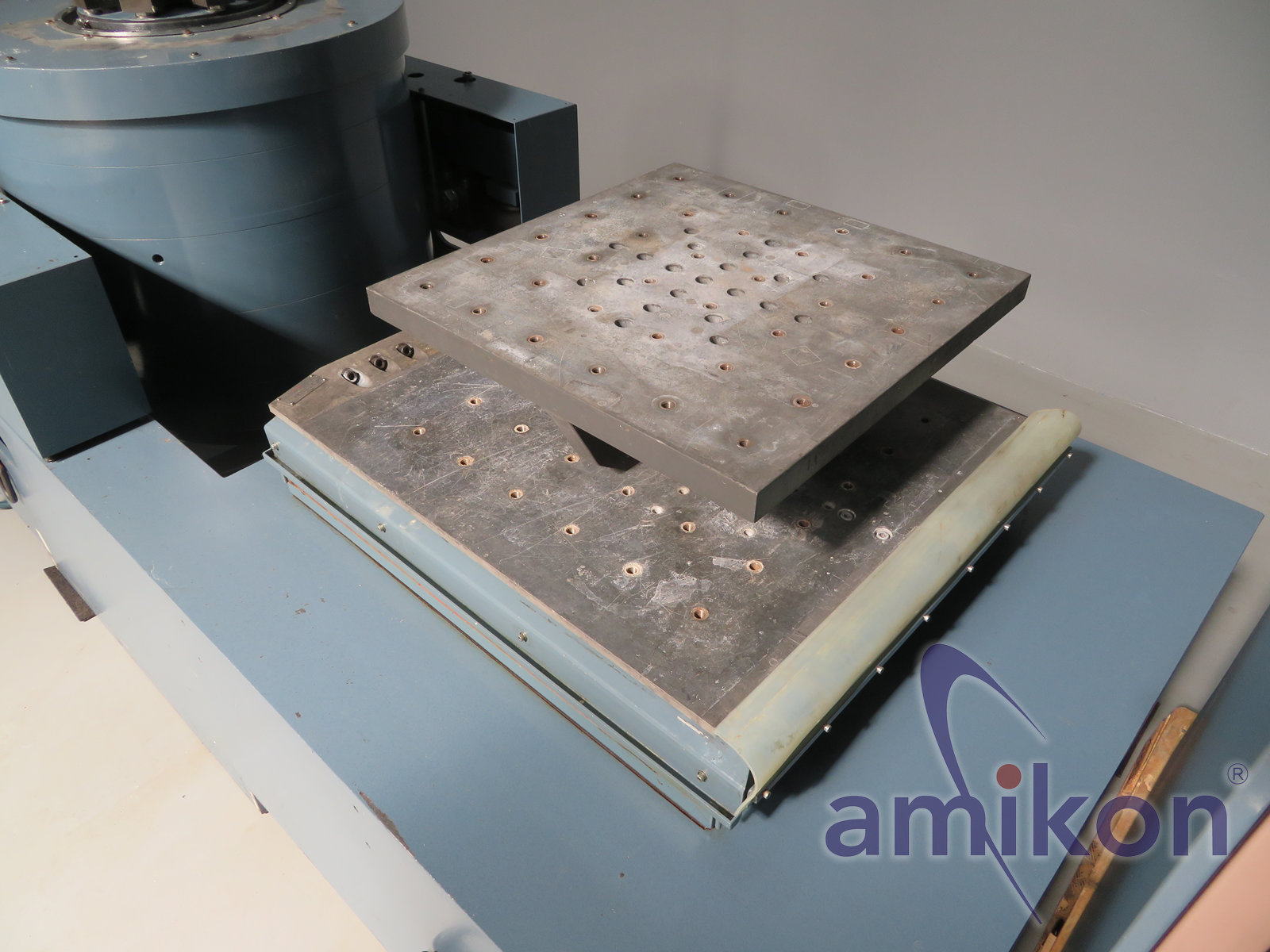

Slip Plate: 40 kg
Armatur: 23 kg
Thermobarriere: x/y: 15 kg z: - kg
Summe Z:45 kg
Summe X/Y: 75 kg

Armaturgröße:
H560B-12: 13,3 Zoll (338 mm) Durchmesser

Armaturgewicht:
H560B-12: 50 lbs (22,37 kg)

Automatische Lastunterstützung:
H560B-12: 800 lbs (363 kg)

Komplett luftgekühlt

Ultrarobuste, zuverlässige Siliziumkarbid (SiC)-MOSFET-Technologie

Alle Konfigurationen der H560-Serie sind komplett luftgekühlt, ein wichtiges Merkmal, das die Kosten für Installation und Betrieb senkt.

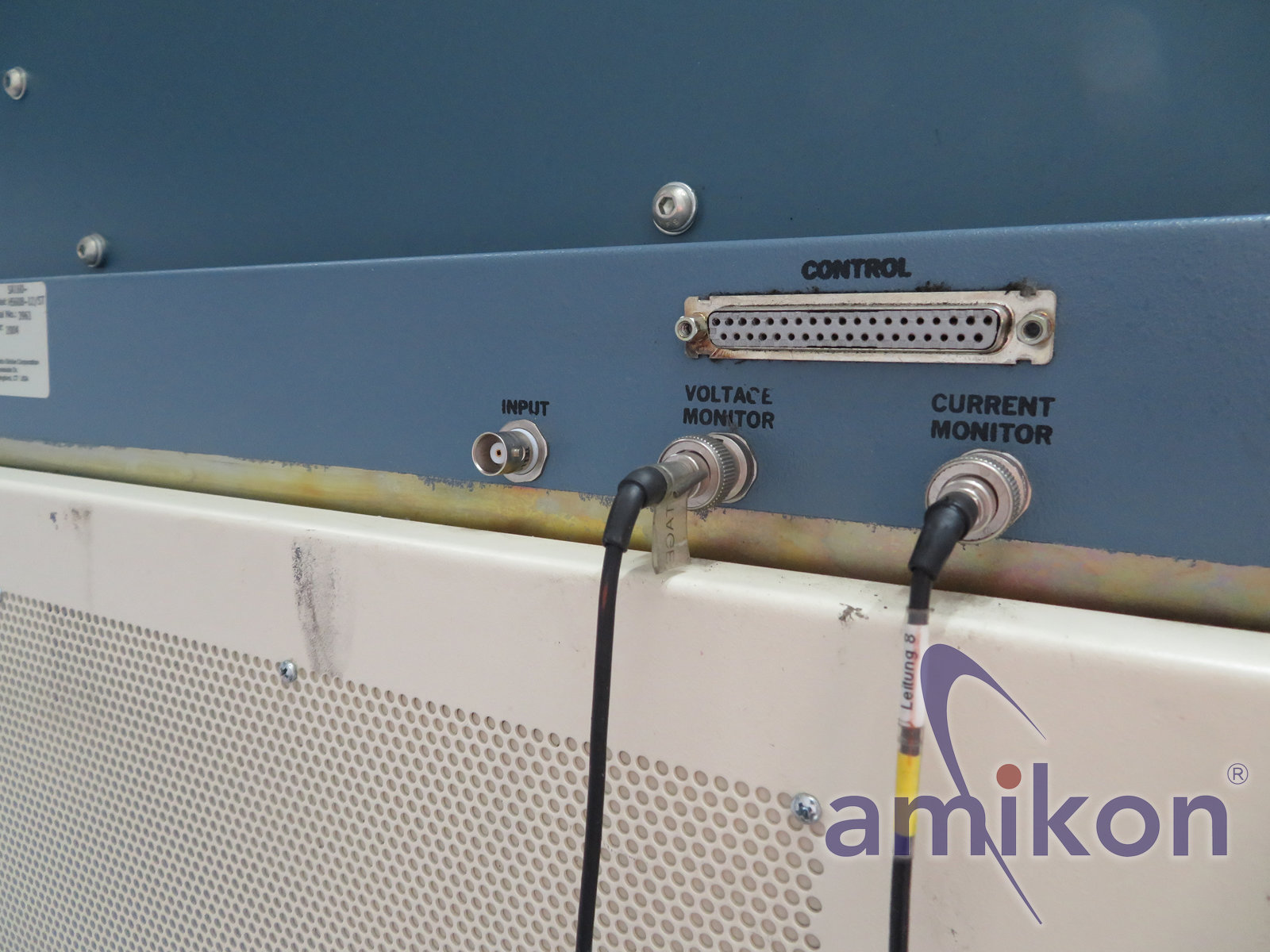

Sowohl der Leistungsverstärker der SAI-Serie als auch der elektrodynamische Shaker H560 werden durch Druckluft gekühlt.

Interne Lastunterstützung
800 lbs (363 kg) interne pneumatische Lastunterstützung einschließlich automatischer Ankerzentrierung ist beim H560B-12 serienmäßig vorhanden.

Robuste, leichte Anker:
Der aus hochfestem Magnesium gegossene Anker der H560-Serie
verfügt über einen mehrrippigen Tisch für maximale Steifigkeit und minimales Gewicht.

Gewicht: 2500 kg

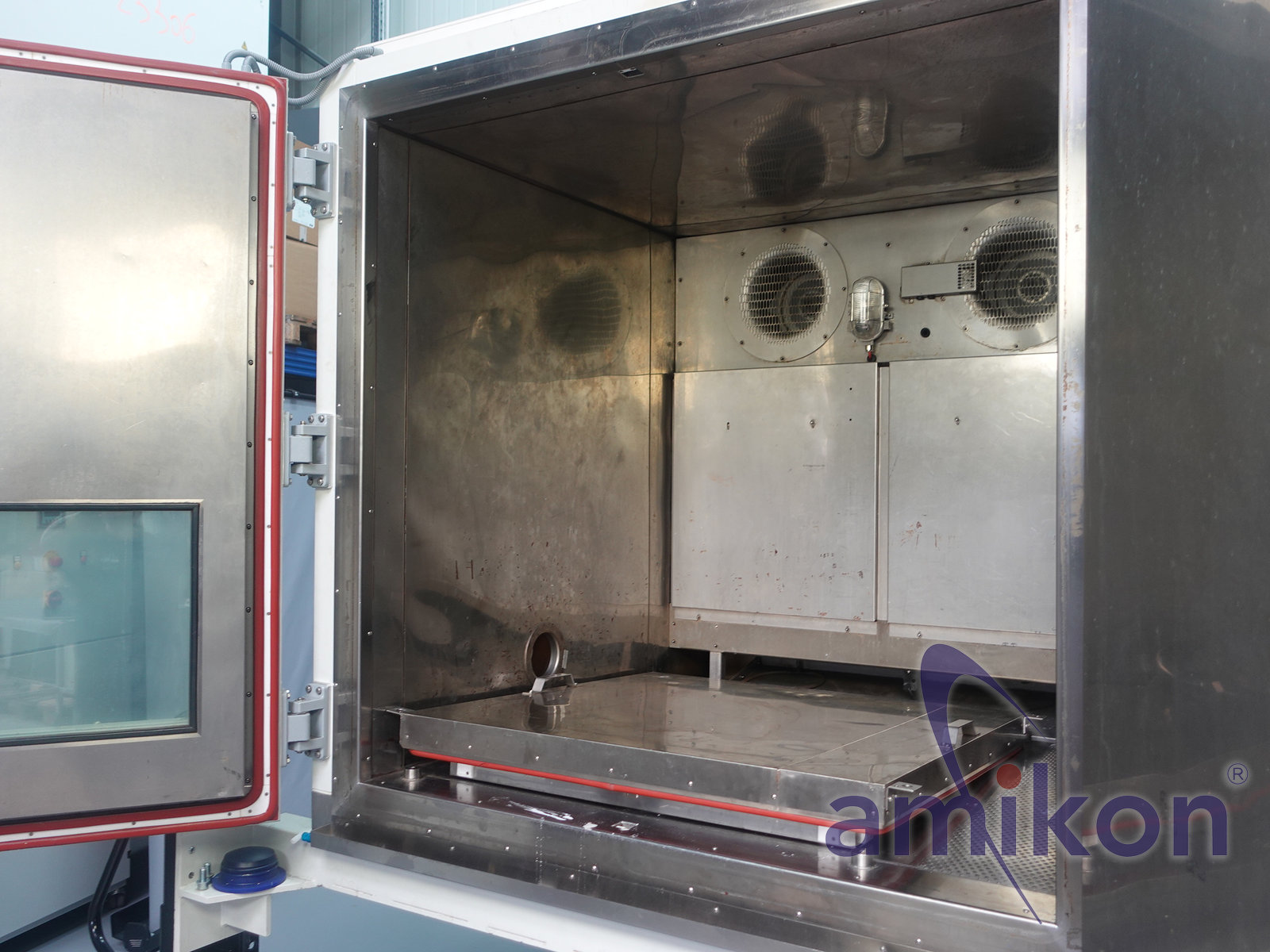

Klimakammer

Typ CV-70/2800-5
1) C bedeutet: Klima
2) V bedeutet: Vibration
3) -70 bedeutet: untere Temperatur -70 °C
4) 2800 bedeutet: 2800 l Prüfraumvolumen
5) 5 bedeutet: Temperaturänderungsgeschwindigkeit 5 K/min bis –40°C

Prüfraum (in mm): 1400 * 1400 * 1400 mm

Temperaturprüfungen:
Temperaturbereich -70 °C bis+180 °C
Temperaturabweichung ±0,5 bis ±1 K zeitlich
Temperaturänderungsgeschwindigkeit
Heizen: 5 K/min
Kühlen: 5K/min
Wärmeeinstrahlung max 5000W

Klimaprüfungen:
Temperaturbereich  +10 °C  bis +95 °C
Feuchtebereich  10 % bis 95 % rel. Feuchte
im Taupunktbereich +5 °C  bis +88 °C
Temperaturabweichung  ± 0,5 K zeitlich
Feuchteabweichung  ±1 - ±3 %  r.F. zeitlich
Kältemittel R404A 6,5 kg & R23 4 kg

Nennspannung: 400V 3/N PE 50 Hz
Nennleistung: 29,7 KW
Nennstrom: 49,8 A

Gewicht: 3500 kg

Gesamtgewicht: 9000 kg

Zustand: gebraucht / used

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
