TRUMPF TruDisk 3302 (4 C) Hochleistungs‑Scheibenlaser mit bis zu 3,3 kW

Typ: TruDisk 3302 (4 C)

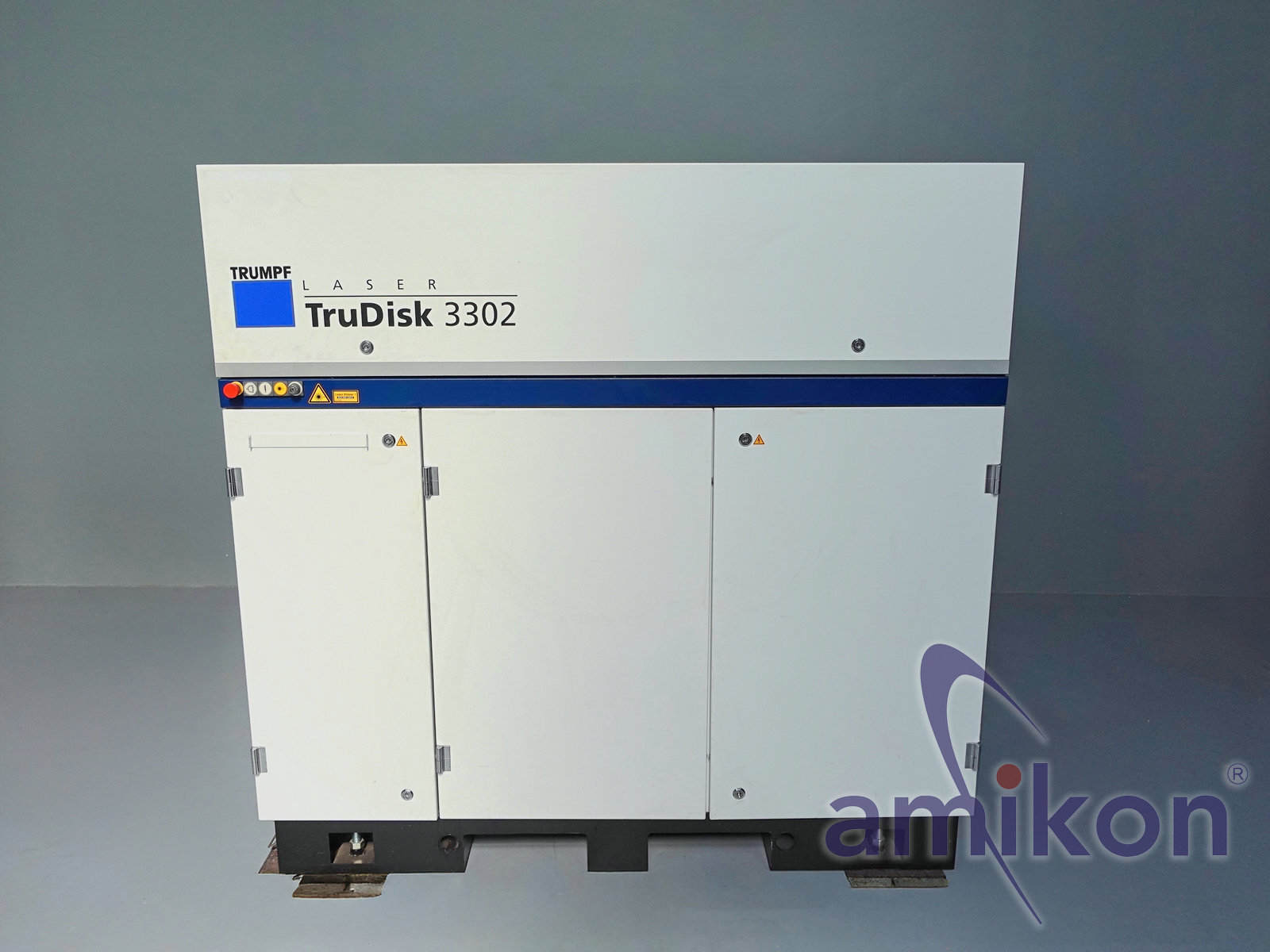

Der TRUMPF TruDisk 3302 ist ein Hochleistungs‑Scheibenlaser aus der TruDisk‑Baureihe
mit einer maximalen Laserleistung von etwa 3,3 kW

Anlagentyp: TruDisk 3302 (4 C)
Hersteller: TRUMPF Laser GmbH + Co. KG
Baujahr: Dezember 2009
Zeichnungsnummer: 20-10-02-A2

Im Haus wurde keine weitere Prüfung durchgeführt.
Die Betriebsstunden konnten nicht ausgelesen werden.
Der Laser lief bis zum Schluss einwandfrei.

Technische Highlights

Laserleistung: ca. 3300 W – ausgelegt für anspruchsvolle Industrieprozesse
Wellenlänge: Standardmäßig im IR-Bereich bei 1035–1060 nm;
in Varianten auch mit intern frequency-doubled grüner Wellenlänge für Kupferverarbeitung
Strahlqualität: typischerweise ≥ 2 mm·mrad – gewährleistet hohe Fokusgenauigkeit
Leistungsstabilität: ±0,5 % bis 1 % über 8 Stunden – sehr konstantes Arbeitsniveau

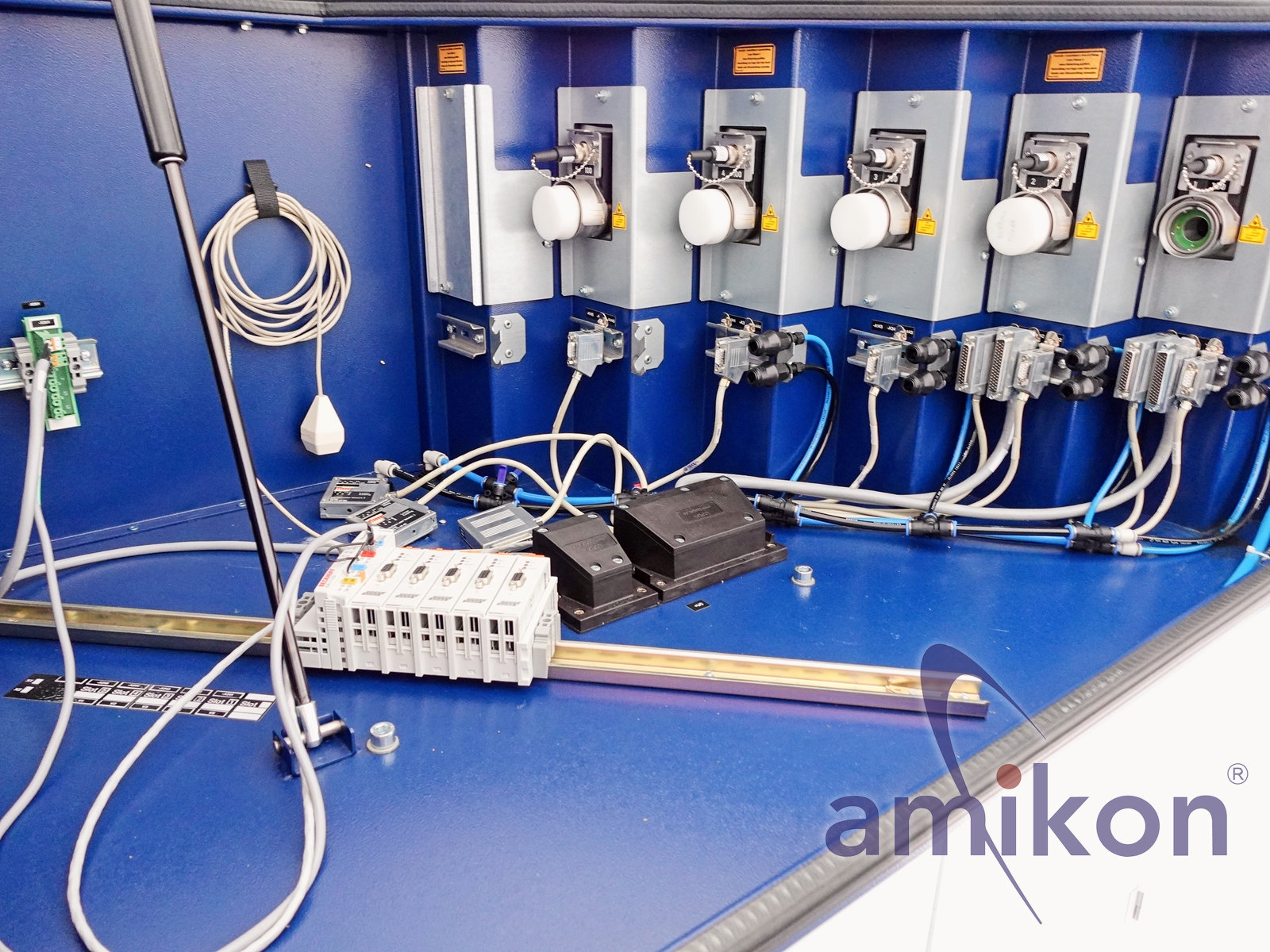

Modularität: kompakte Bauweise (<1 m²), bis zu 4 Laser-Outputs möglich;
integriertes Energiemanagement reduziert Verbrauch.

Typische Anwendungen:

Hybrid‑ und Tiefschweißen (bis ca. 6 mm Blechdicke)
– geeignet für Schiffsbau, Automobilindustrie und Großmaschinen.
Prozessüberwachung: Kamerasysteme zur Echtzeit-Erkennung und Anpassung auf Werkstücke
– Jahresproduktion bis 1 Mio Teile.
Materialvielfalt: Schneiden und Schweißen von Stahl, Aluminium, Edelstahl
und bei grüner Variante auch stark reflektierender Materialien wie Kupfer.

Bauliche Daten & Umweltbedingungen

Abmessungen (B×H×T): 1 175 × 1 430 × 725 mm
Schutzklasse: IP54 gegen Staub und Spritzwasser
Betriebstemperatur: +10 °C bis +50 °C (je nach Kühlkonzept)

Technische Daten:

Versorgungsspannung: 380 V (-10 %) bis 460 V (+10 %), 3AC + PE
Frequenz: 50 – 60 Hz
Leistungsaufnahme: 19 kW / 20 kVA
Nennstrom: 29 A bei 400 V
Schutzart: IP 54

Gewicht: 850 kg

Zustand: gebraucht / used

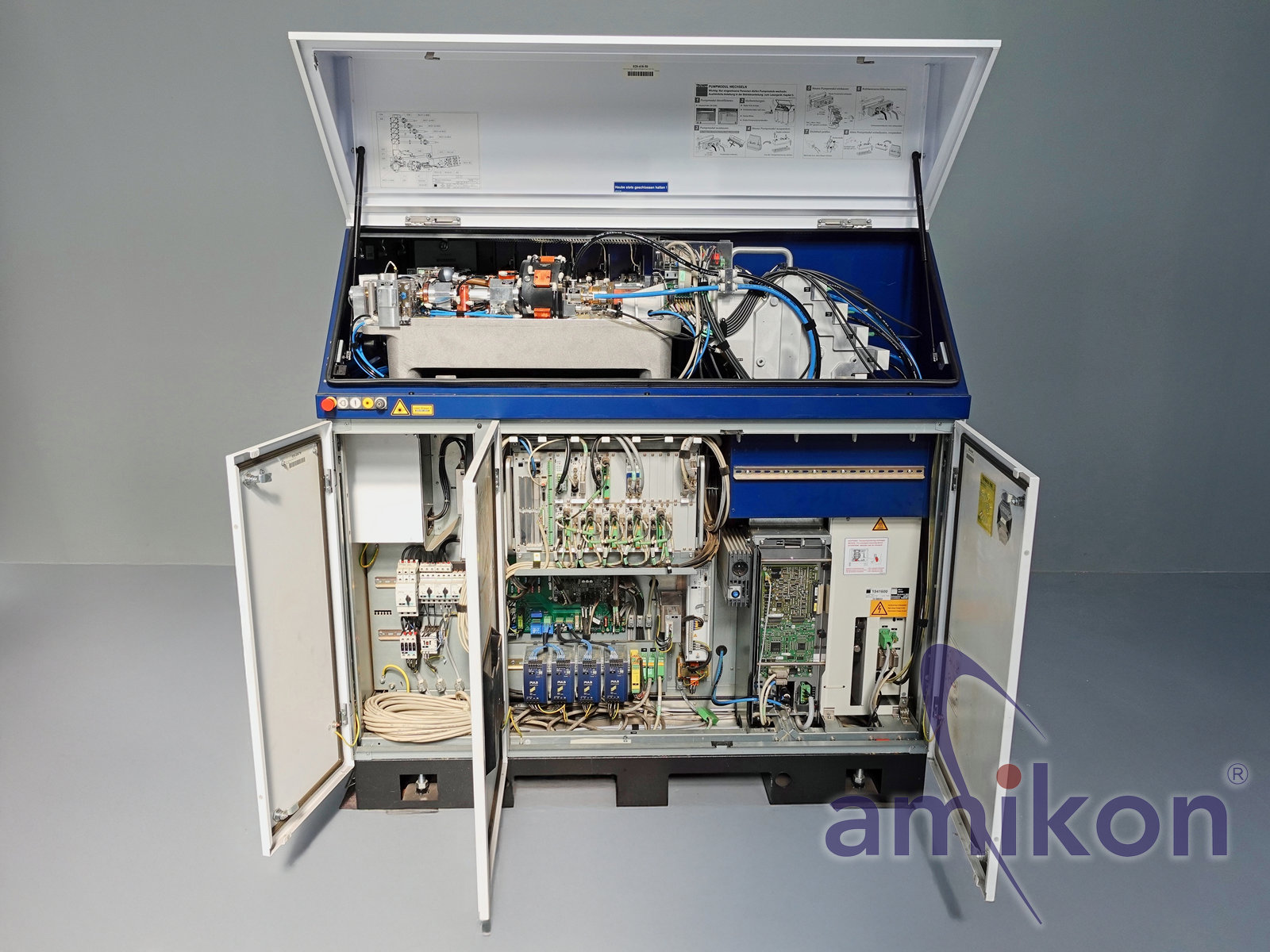

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
