TIRA TIRAvib S595/RIT-340 – Elektrodynamischer Schwinger (Shaker) mit RIT-340 Isolationsrahmen 20 kN
Art.-ID: 24799
Zustand: Gebraucht
Bestand: Noch ${ $store.getters['24799/currentItemVariation'].stock.net } auf Lager
Der Artikel ist schon verkauft
* zzgl. ges. MwSt. zzgl. Versandkosten
Tira
Typ: TIRAvib S595/RIT-340
TIRA TIRAvib S595/RIT-340 – Elektrodynamischer Schwinger (Shaker) mit RIT-340 Isolationsrahmen
Zum Verkauf steht ein professioneller elektrodynamischer Shaker der Marke TIRA GmbH.
Das Modell TIRAvib S595/RIT-340 ist für anspruchsvolle Vibrations-
und Schocktests konzipiert und wird in Verbindung mit dem

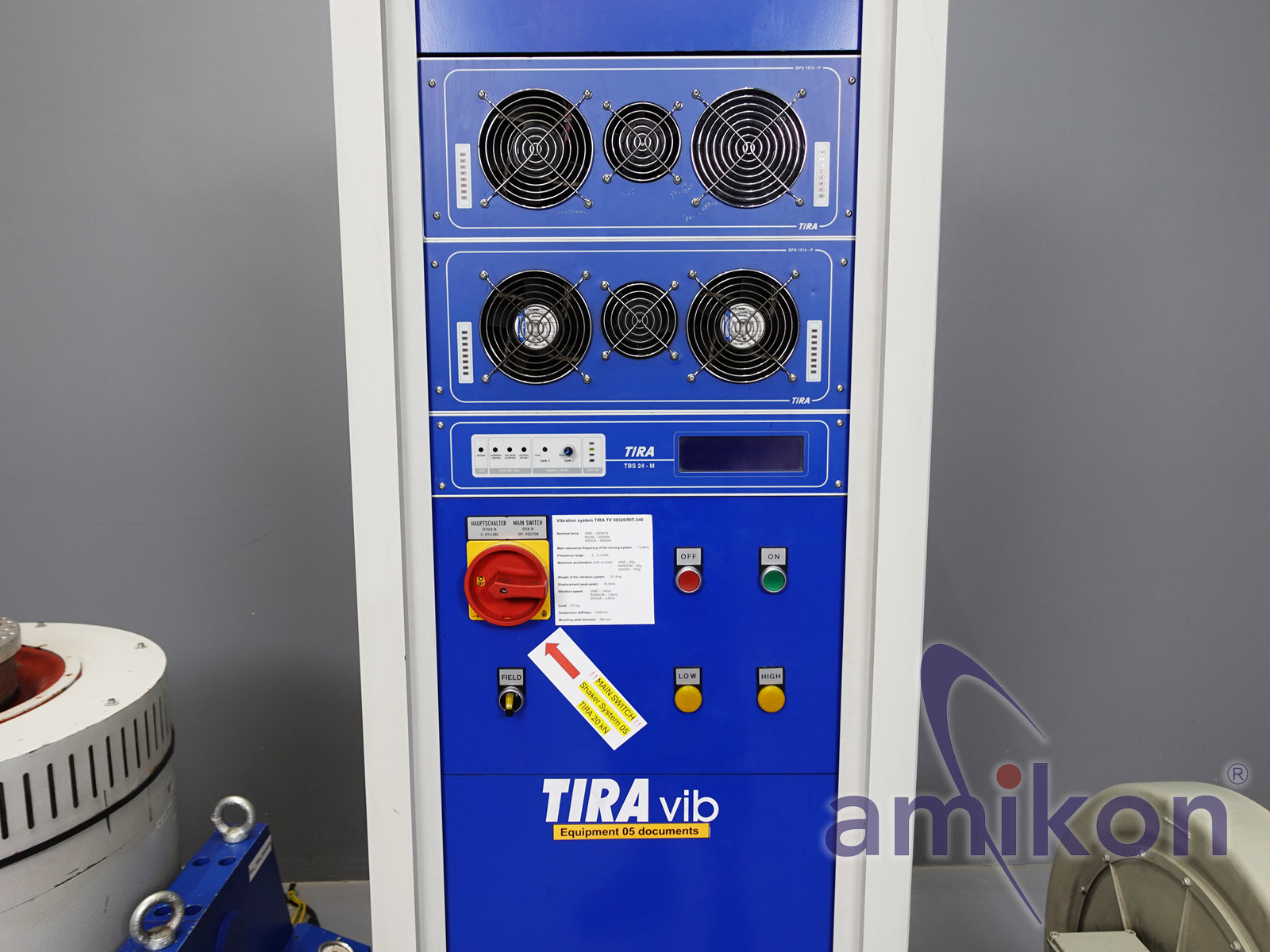

Leistungsverstärker TIRAvib A 54336 betrieben.
Das Gerät entspricht der Norm ISO 5344 und eignet sich ideal für Forschungseinrichtungen,
Universitäten sowie die Industrie (Automotive, Luft- und Raumfahrt, Elektronikprüfung).
Technische Daten:
Leistung:
Nennkraft (SINE): 20.000 N
Nennkraft (NOISE): 20.000 N
Nennkraft (SHOCK): 40.000 N
Frequenzbereich: DC – 3 kHz
Resonanzfrequenz des bewegten Systems: > 2,4 kHz
Dynamik:
Maximale Beschleunigung:
SINE: 82 g
RANDOM: 82 g
SHOCK: 163 g
Verschiebung (Peak-to-Peak): 50,8 mm
Vibration speed:
SINE: 1,8 m/s
RANDOM: 1,8 m/s
SHOCK: 2,5 m/s
Mechanik
Gewicht des Vibrationssystems: 23,9 kg
Last: 410 kg
Federsteifigkeit: 150 N/mm
Montageteller-Durchmesser: 340 mm
(24x M10 Gewindeeinsätze auf Teilkreisen 100/200/300 mm)
Führungen: 8 Federarme, Linearführung (Kugelauflager)
Steifigkeit:
axial: 15 kN/m
radial: 2.000 kN/m
Torsion: 25 kNm/rad
Max. Prüflingsgewicht (vertikal): 410 kg
Elektrik:
Nennstrom (Spule): 200 A
D.C.-Widerstand: 0,084 Ohm
Feldspule:
Nennstrom: 85 A
Nennspannung: 70 V
Widerstand bei 20°C: 0,75 Ohm
Magnetisches Streufeld (150 mm über Tisch):
ohne Entmagnetisierungsspule: < 10 mT
mit Entmagnetisierungsspule: < 1 mT
Demagnetisierungsspule (optional): 36 V / 4 A
Versorgung

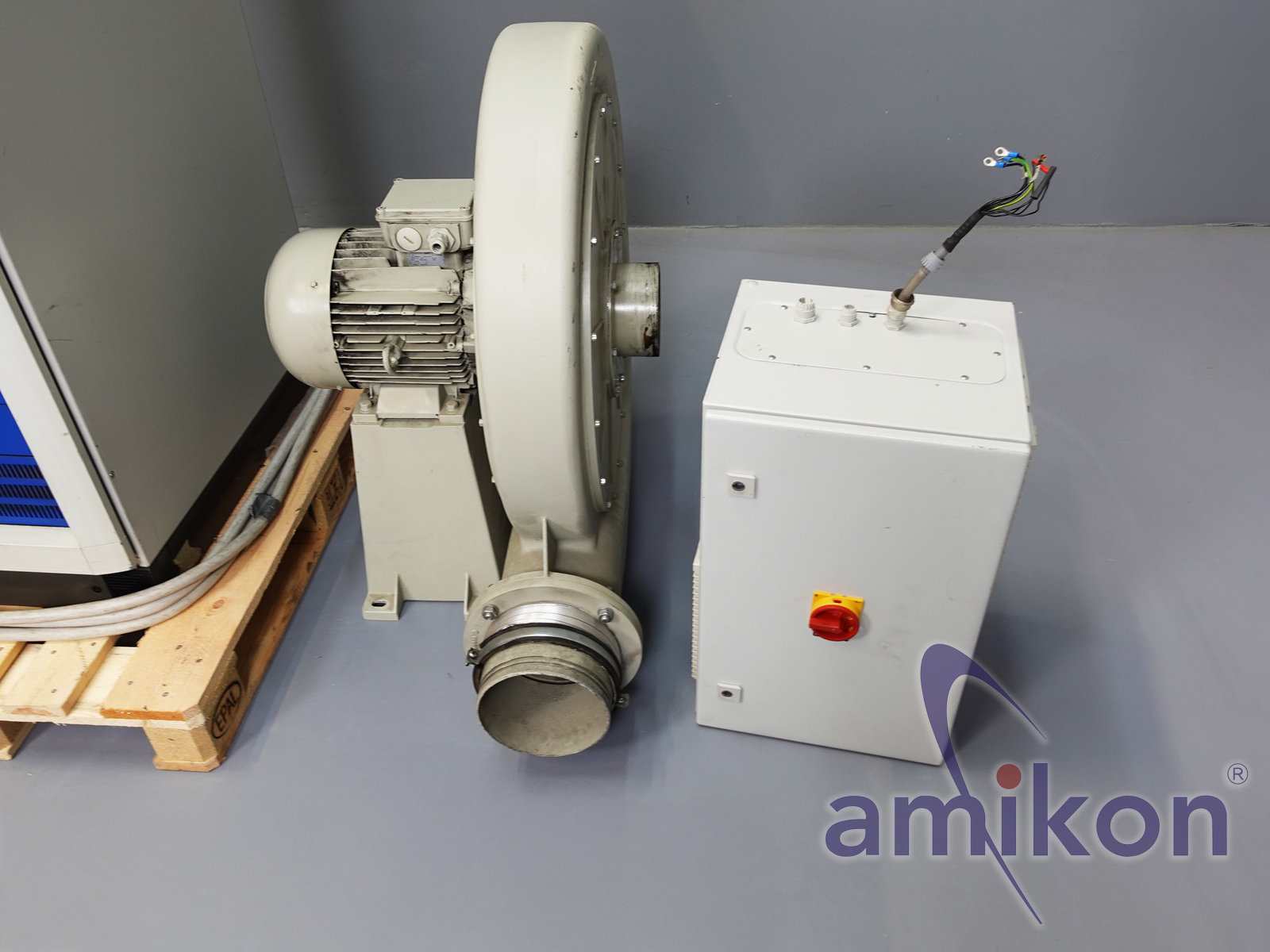

Kühlleistung: 3300 m³/h Luft
Druckluft: 600 kPa, ölfrei und wasserfrei
Netzanschluss: 3P/N/PE – 400 V – 50 Hz
Leistungsaufnahme: 25 kW
Nennstrom: 37 A
Abmessungen & Gewicht
Breite: 947 mm
Länge: 850 mm
Höhe (vertikal): 1077 mm
Gewicht gesamt (Komplettrahmen): 1610 kg
Gewicht Shaker: ca. 900 kg
Zustand: gebraucht / used

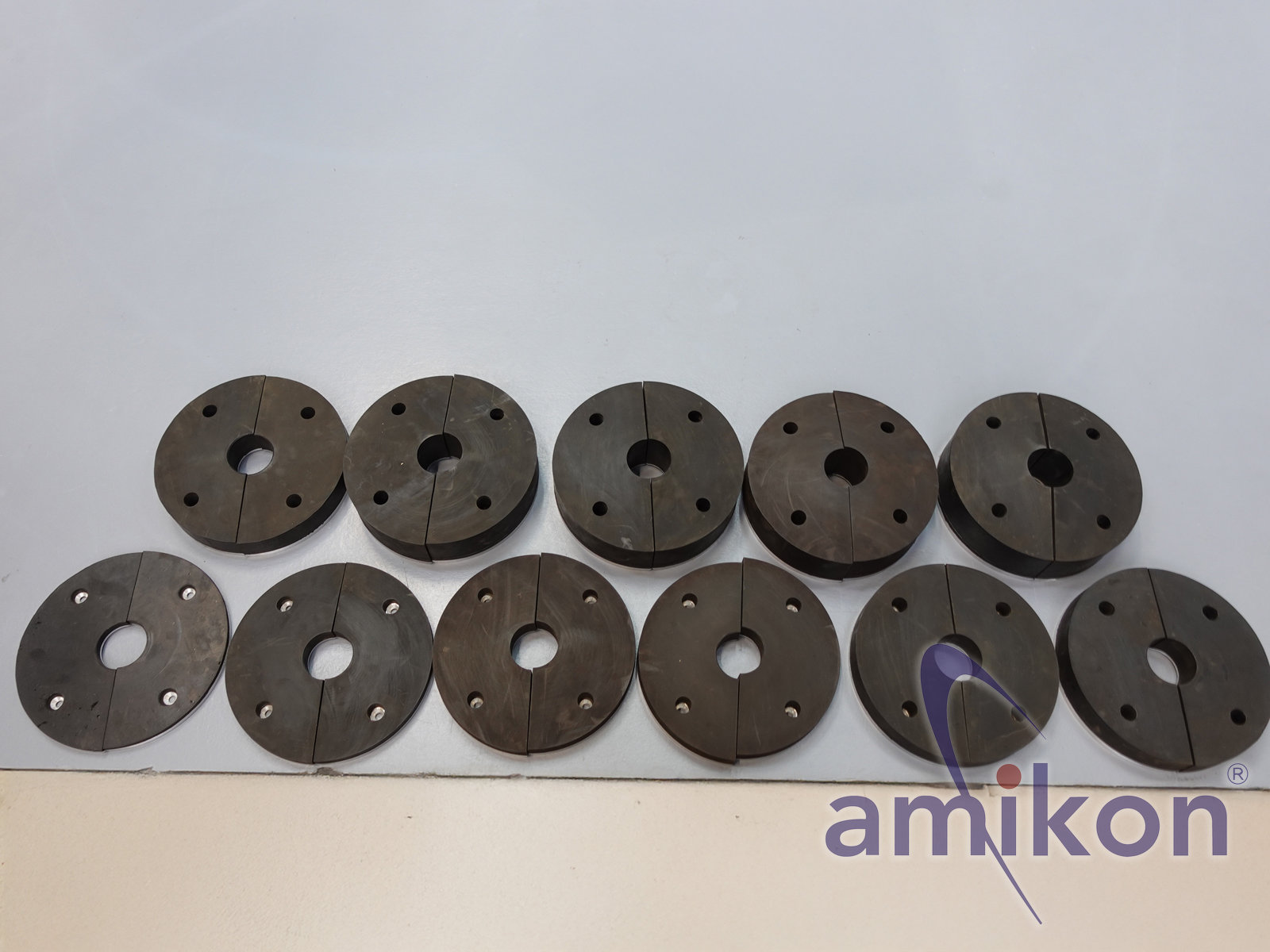

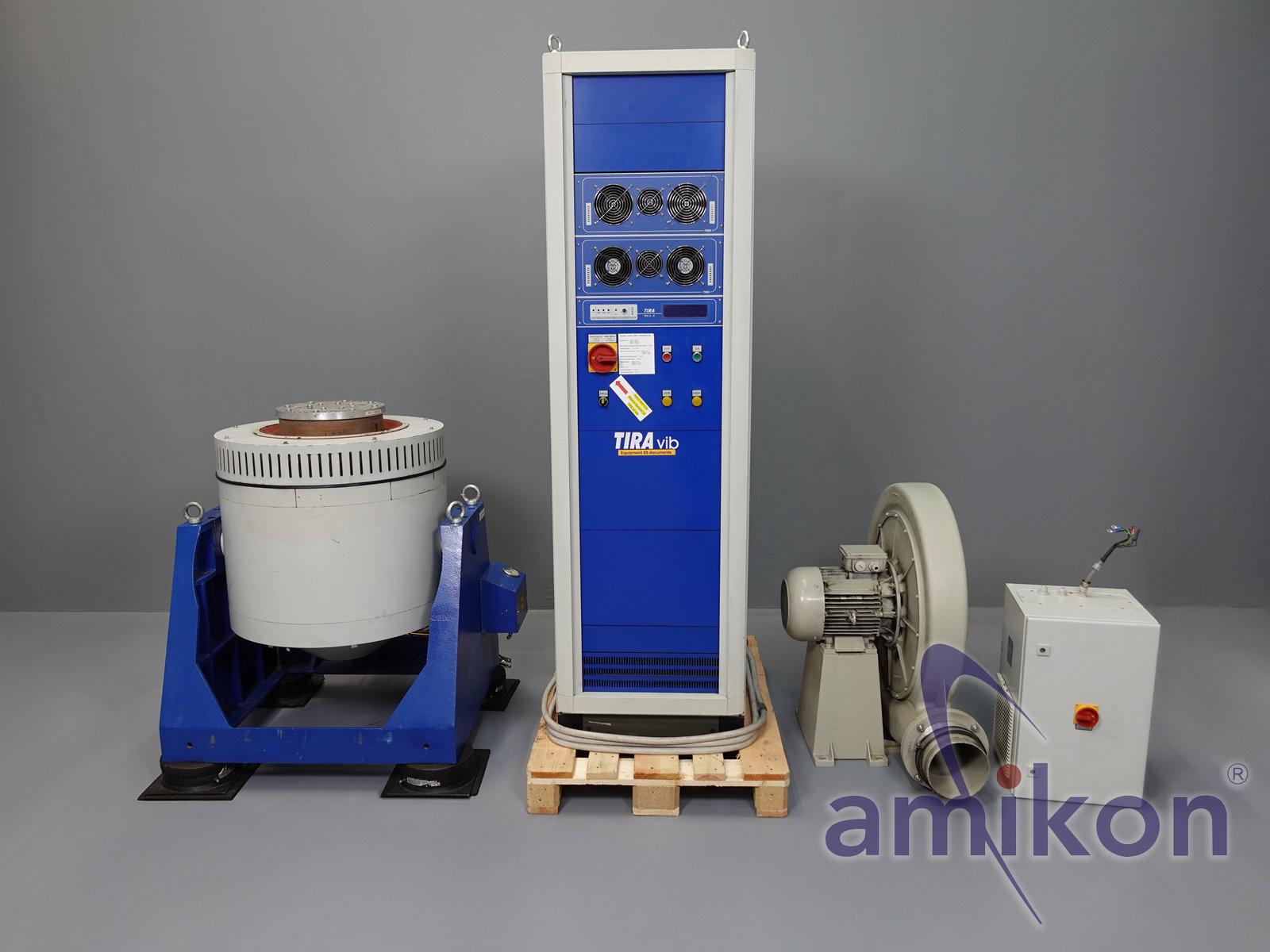

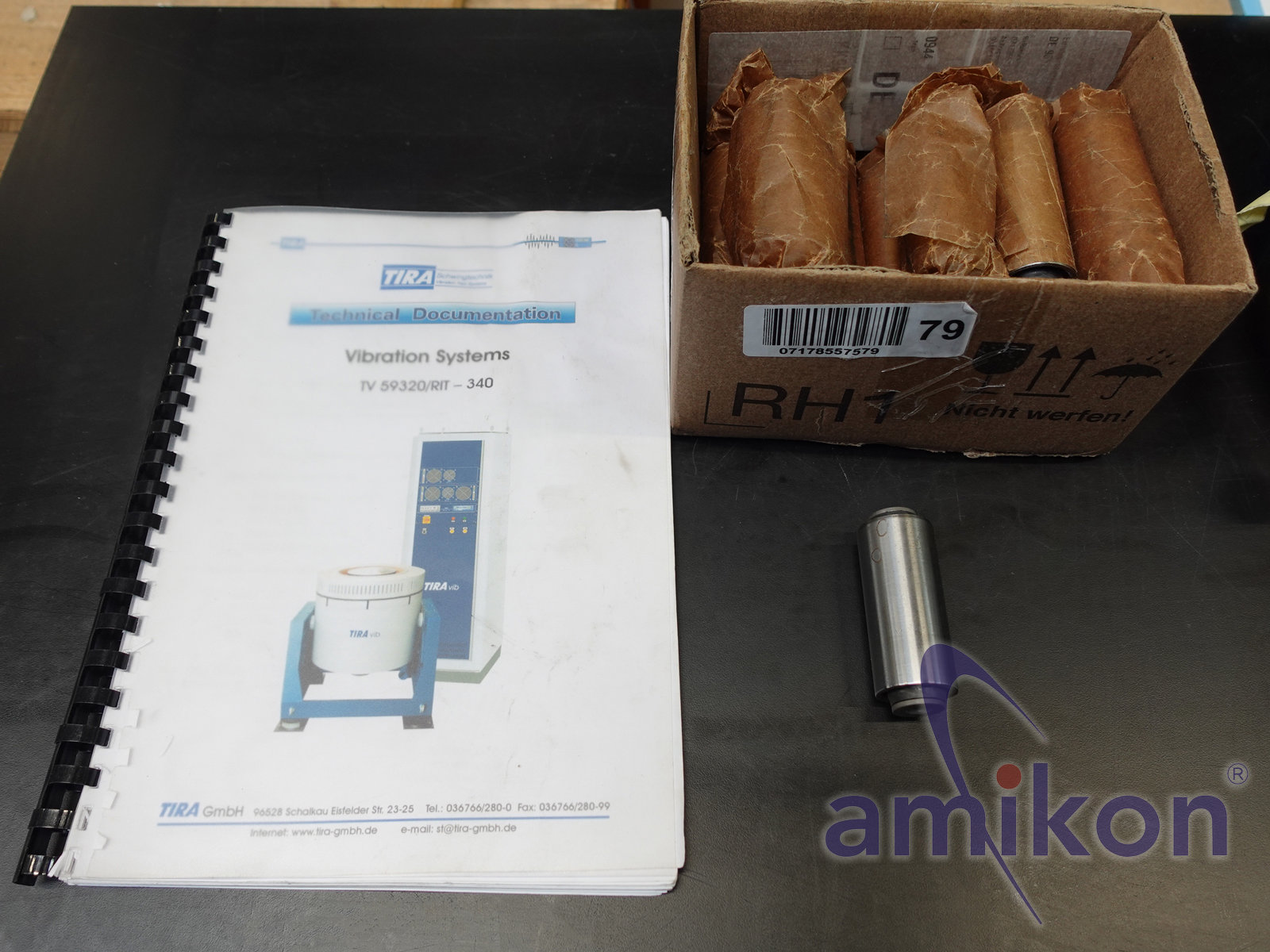

Lieferumfang: (Siehe Bild)

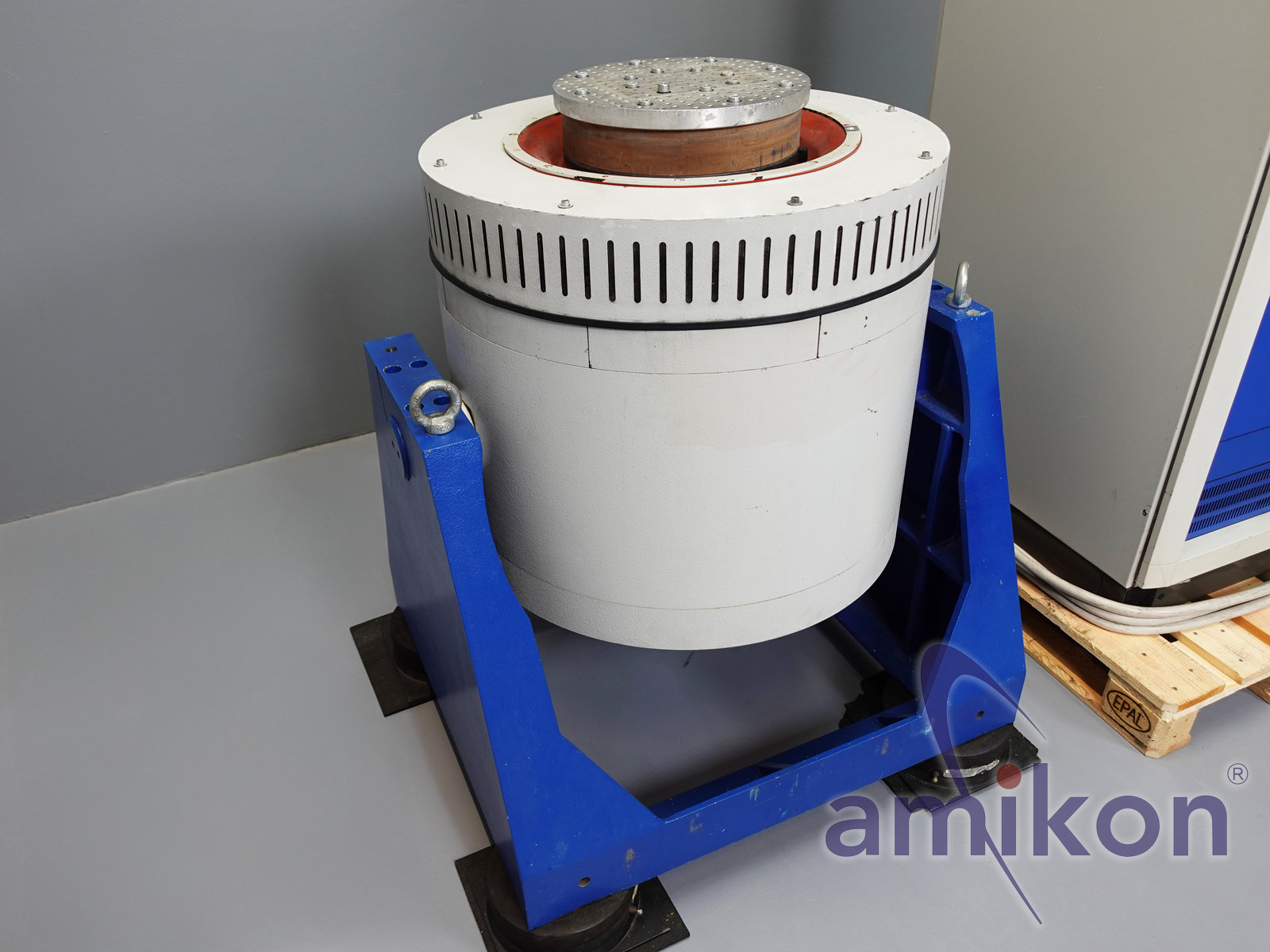

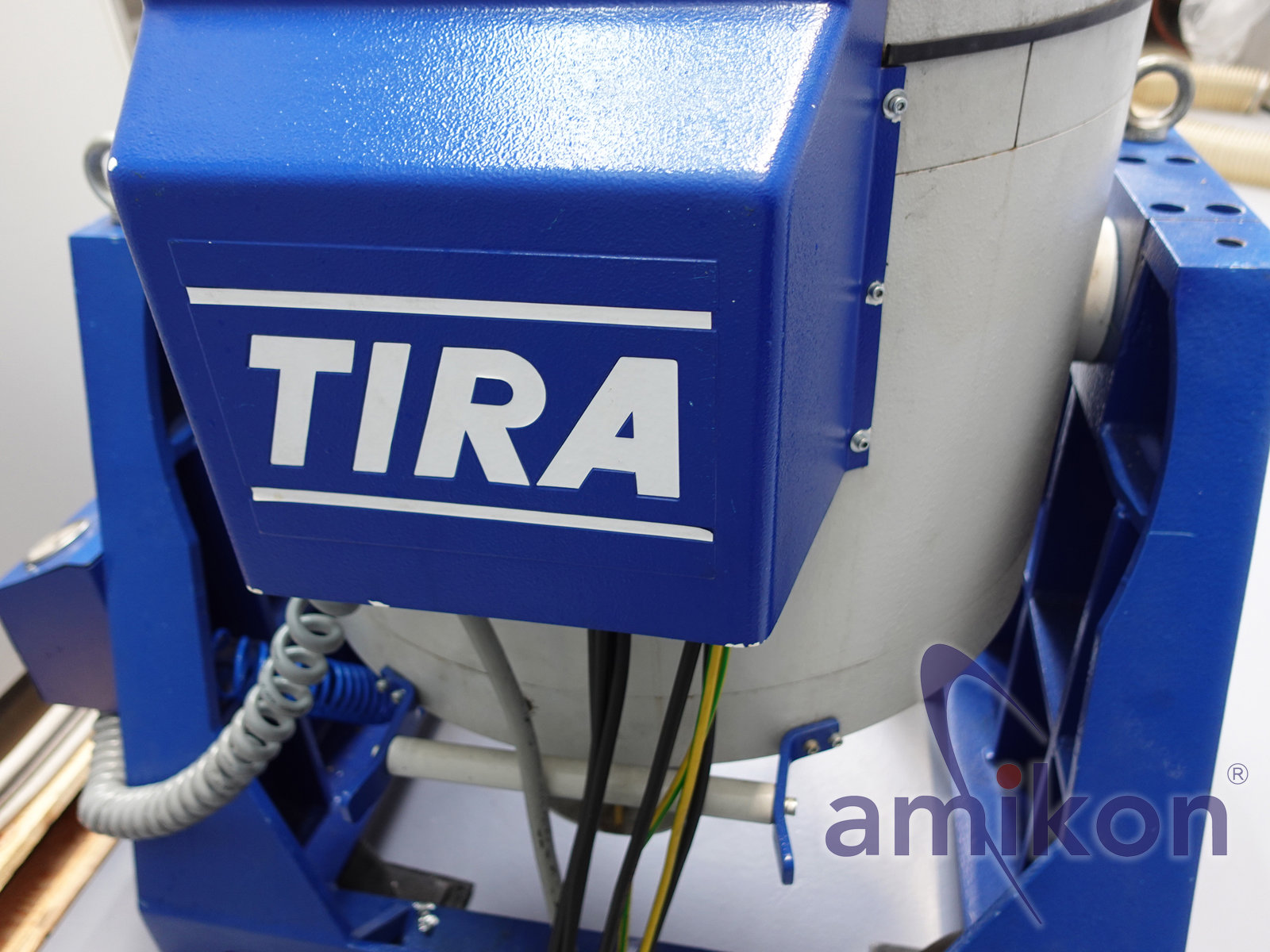

TIRAvib S595/RIT-340 Shaker
RIT-340 Rotations-Isolationsrahmen
(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)
Weitere Fragen können wir gerne am Telefon für Sie beantworten.
| Technisches Merkmal | Wert |
|---|---|
| Art.-ID | 24799 |
| Zustand | Gebraucht |

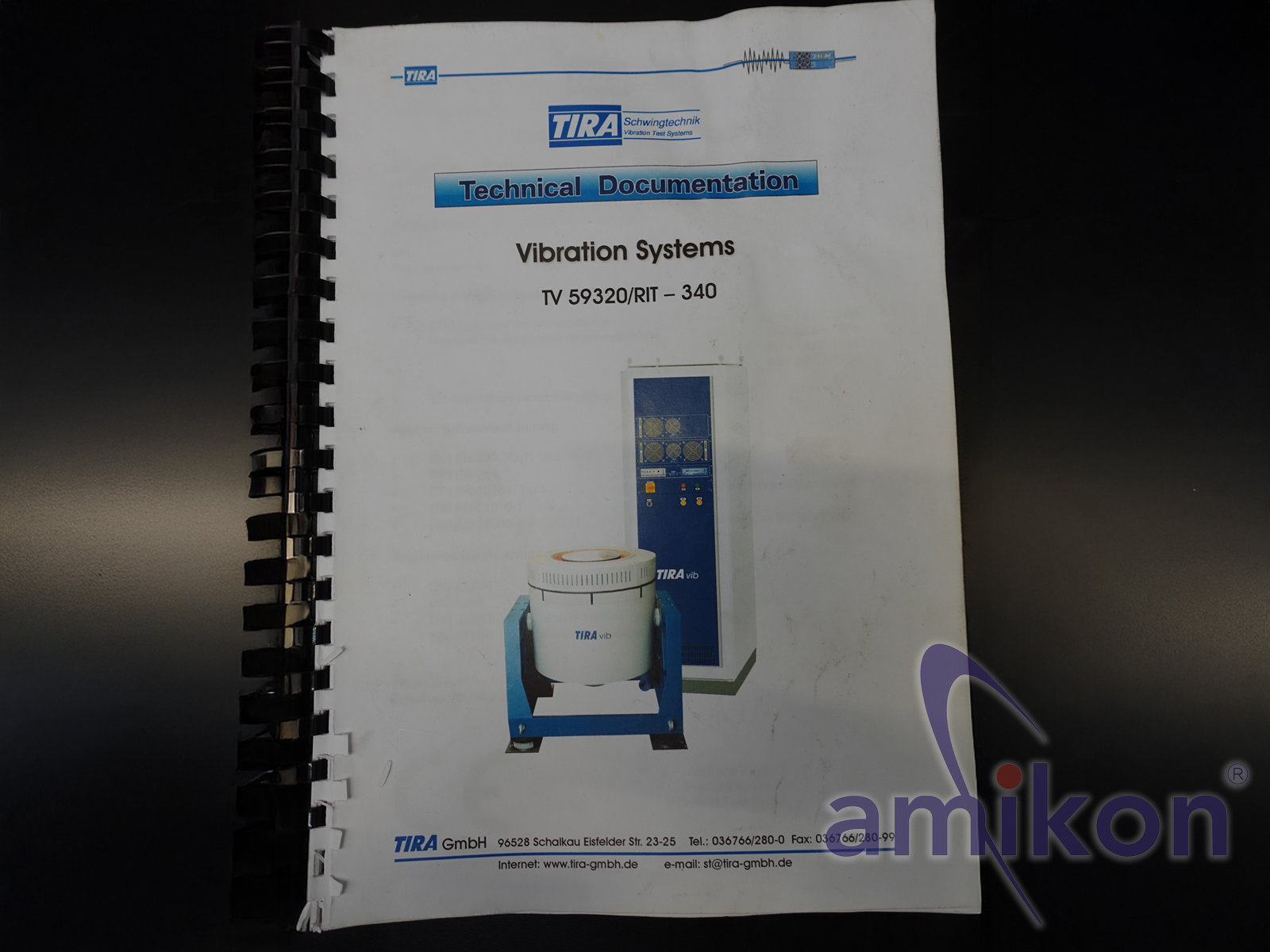

| Modell | TV 59320/RIT - 340 |
| Hersteller | TIRA |
| Inhalt | 1 Stück |
| Gewicht | 15000000 g |
