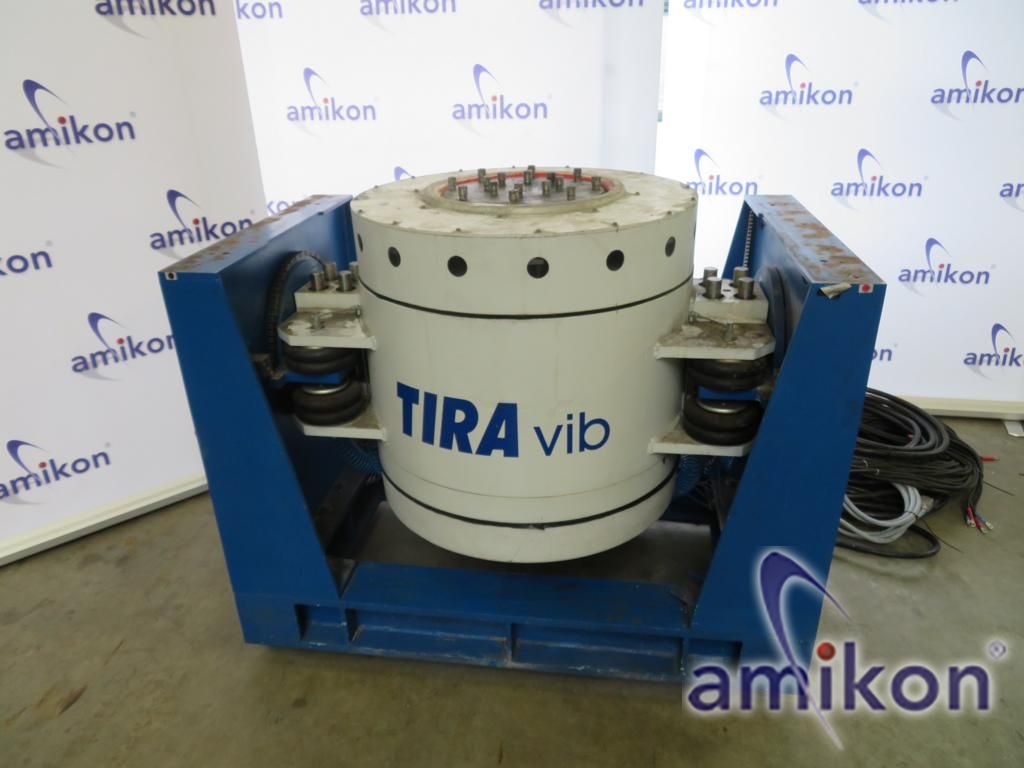

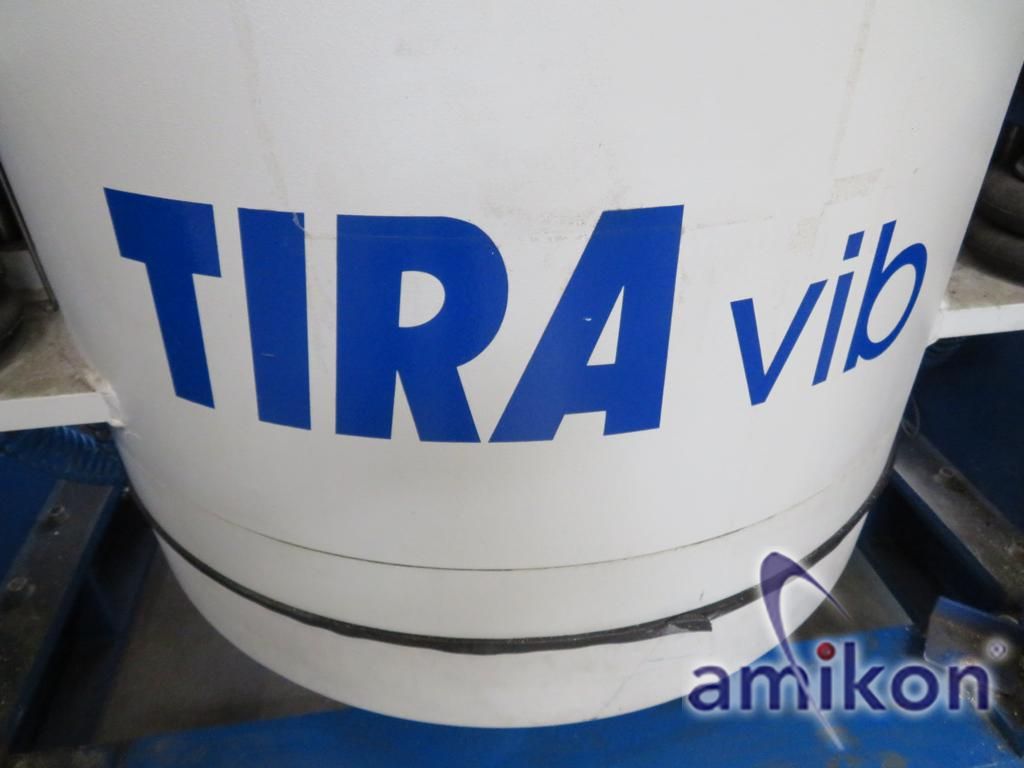

Tira Shaker Schwingprüfanlage TIRAvib S 59410/LS AIT-440 100kN

Tira Shaker

Hier bieten wir Ihnen eine Tira Schwingprüfanlage an.

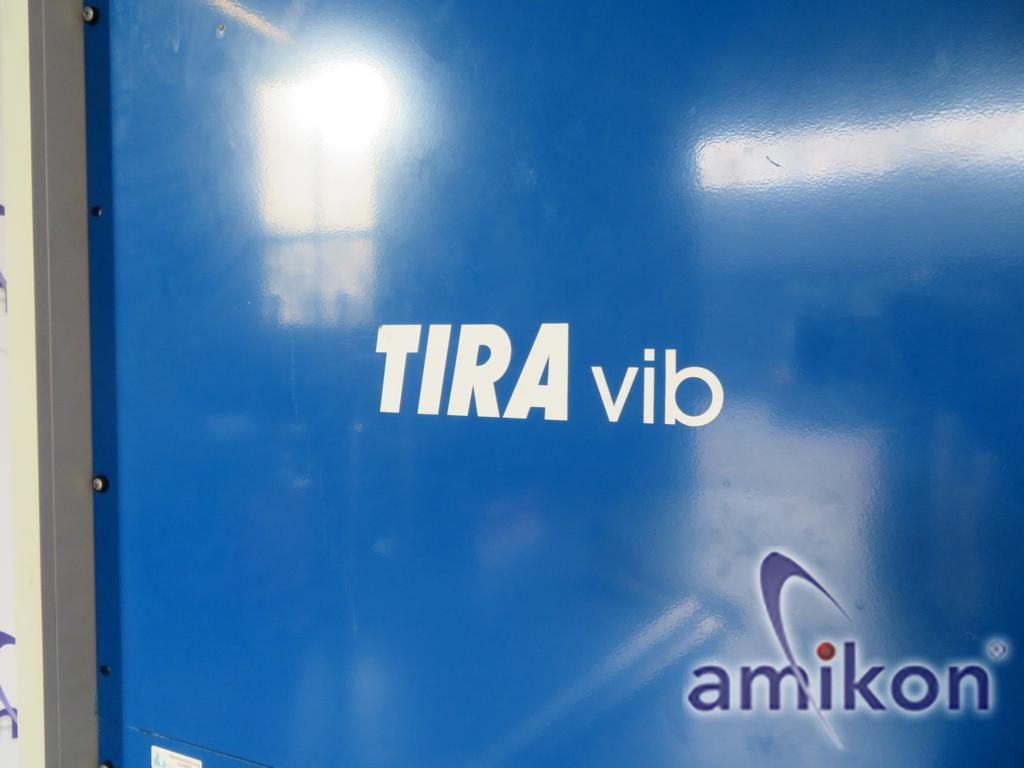

TIRAvib

Technische Daten

Armatur Durchmesser: 440 mm
Max. Nennkraft (SINUS): 100000 N
Max. Nennkraft (RAUSCHEN): 89000 N
Max. Nennkraft (SCHOCK): 300000 N
Theoretischer max. Schockwert. Abhängig von Prüflast, Verstärker, Schock
und Schockbreite.
Frequenzbereich: 5 – 3000 Hz
Max. Schwingweg (pk-pk): 76,2 mm (3”)
Max. Geschwindigkeit (SINUS): 2,0 m/s
Max. Geschwindigkeit (RAUSCHEN): 2,0 m/s
Max. Geschwindigkeit (SCHOCK): 3,0 m/s
Max. Beschleunigung (SINUS): 100 g
Max. Beschleunigung (RAUSCHEN): 90 g
Max. Beschleunigung (SCHOCK): 200 g
Max. Strom: 1500 A eff
Impedanz: 0.03 Ohm
Masse Schwingsystem: 58 kg
Max. Nutzlast: 910 kg
Hauptresonanzfrequenz: >2100 Hz
Magnetisches Streufeld (ohne Gegenfeldspule): < 20 mT
Magnetisches Streufeld (mit Gegenfeldspule): < 1 mT
Druckluft (Reinheitsklasse 3 nach DIN ISO 8573-1
Ausgang Kupplungsdose NW 7,2 (Standard)): Min. 600 kPa(frei von Öl und Wasser)

Schwingspule:
Obere Schwingspulenführung: Federelemente
Untere Schwingspulenführung: Linearlager (Hydrostatisches Dual-Lager)
Federsteifigkeit (axial): 175 kN/m
Federsteifigkeit (Quer zu Achse): 2000 kN/m
Drehsteifigkeit: 25 kNm/rad
Max. Nutzlast: 910 kg
Strom: 1500 A eff
Impedanz: 0.03 Ohm

Feldspulen:
Feldstrom: 260 A eff
Feldspannung: 155 V eff
Widerstand bei 20°C: ca. 0.6 Ohm

Gegenfeldspule:
Feldstrom: 4 A eff
Feldspannung: 240 V eff
Widerstand bei 20 °C: 60 Ohm

Abmessungen und Gewicht:
Breite: x mm
Höhe (Horizontalbetrieb): ca. x mm
Tiefe: x mm
Gewicht: ca. x kg
Genaue technische Daten folgen

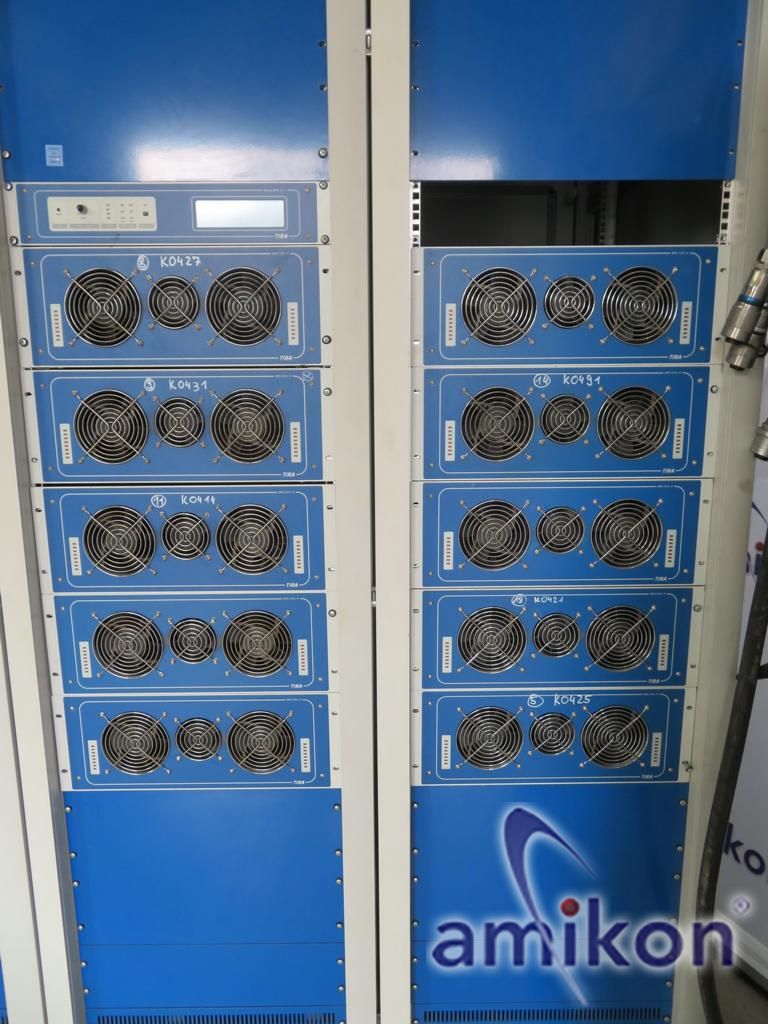

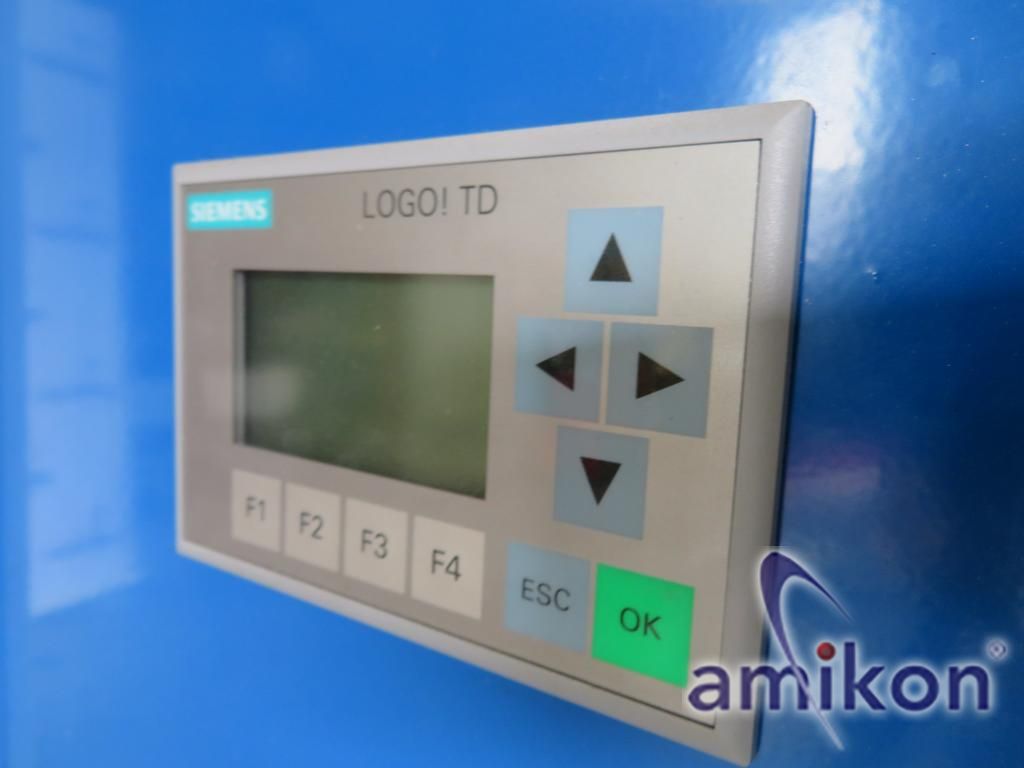

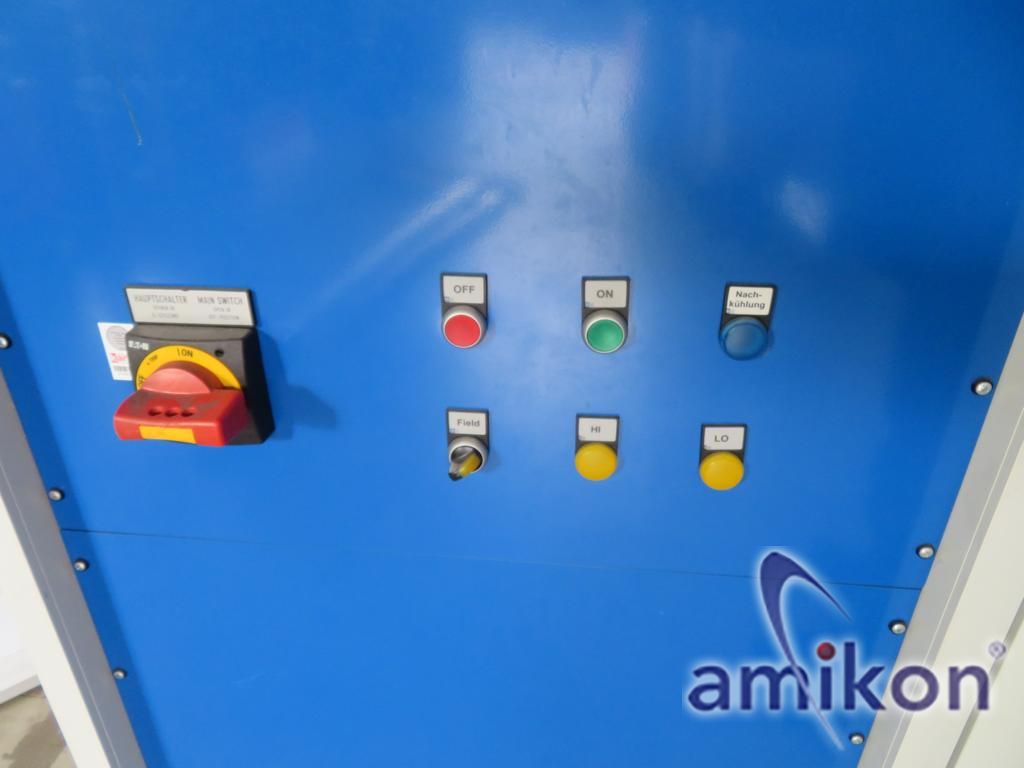

Verstärker A 5 40 3 225

Sinusdauerleistung: 225000 VA
Frequenzbereich: DC - 4 kHz
Optimaler Lastwiderstand: 1 Ohm
Schaltfrequenz: 82 kHz
Spannung, max.: 150 Veff
Strom, max.: 1500 Aeff
Signaleingangsspannung (schaltbar): 2.5/5/10 Veff
Klirrfaktor: < 0.7 %
Signal/Rauschabstand: > 90 dB
Gewicht: 2400 kg
Abmessungen (Breite / Höhe / Tiefe): 2800 mm / 2400 mm / 1000 mm

Produktbeschreibung BPS 1514-P

Dauerausgangsstrom RMS f 160 Hz, RL 1,07 Ohm: 150 A
Dauerausgangsspannung RMS f 160 Hz, RL 1,07 Ohm (lastabhängig): 150 V
Dauerausgangsstrom DC: 120 A
Max. Ausgangsleistung Sinus: 22,5 kVA
Max. Ausgangsspannung Sinus peak: +/- 212 V
Max. Ausgangsstrom Sinus peak: +/- 212 A
Max. Ausgangsspannung nom Rauschen peak: +/- 242 V
Max. Ausgangsstrom nom Rauschen peak: +/- 450 A
Spitzenleistung - RL 0,535 Ohm: 109 kVA
Schwingsystem oder optimal ohmsche Last (für Dauer-Sinusleistung): 1,07 Ohm
Schwingsystem oder ohmsche für nom. Rauschen: 0,535 Ohm

Frequenz Bereich bei voller Kapazität -1dB: 5 Hz to 3 kHz
Frequ. Bereich bei voller Kap. -3dB (DC 120 A), Eing. DC Mode: DC to 4 kHz
Frequenz Bereich Klein Signal (-20 dB), Eingang DC Mode: DC to 7 kHz
Klirrfaktor, gesamt – f 160 Hz to 1 kHz, Volllast -0,5 dB: < 0,5 %
Klirrfaktor, gesamt – f 1 kHz to 3 kHz, full Capacity -1 dB: < 0,7 %
Rauschabstand unterhalb des vollen Ausganges
mit kurzgeschlossenem Eingang: > 90 dB (A)
Max. Kaskade pro BPS 15-1 M Modul: 10
Schaltfrequenz: 82 kHz
Ausgangswelle bei Schaltfrequenz: < 1% Peak

Spannungsversorgung BPS 1514-P
Niederspannungsversorgung – stabilisiert +24V ± 5% ≥ 10 A  -24 V ± 5% ≥ 10 A
Hochspannungsversorgung: +240 V DC
Hochspannungsversorgungsbereich: +80 V to +240 V
Hochspannungsversorgungsgrenze absolut: +270 V
Effektiver Wirkungsgrad: 96.52 % (unter günstigen Bedingungen)

BPS 15-1M

- AC / DC Signaleingang mit umschaltbarer Verstärkung
- LCD Display mit Berührungsfunktion
- Strombegrenzung
- Spannungsbegrenzung
- Einstellbare Ausgangsspannungskorrektur
- Sicherheitssystem
- Überwachung der Eingangsspannung
- 15 digitale Fehlereingänge
- 15 digitale Fehlerausgänge
- Elektronisch gesteuerte Eingangsempfindlichkeit
- Fernsteuerfähig
- Spannungsversorgung extern +/- 24V / je 2A
- Kompatibel zur BPS 24 Phasen Steuer- und Kontrolleinheit
- Schalter für Rausch Mode (Noise Mode)
- Analysier für Eingangssignal
- Kurzschlußüberwachung für externe Last (intern)
- Booster zum Anschluss von bis zu 18 Verstärkermodulen (intern)
- Anschluss für Black Box zur Signalaufzeichnung
- Abschaltfunktion bei Strom- und Spannungsclipping (einstellbar)
- Abschaltfunktion bei Eingangssignalverzerrung (einstellbar)

Frequenz Bereich bei voller Kapazität -1dB: 5 Hz to 3 kHz
Frequ. Bereich bei voller Kap. -3dB (DC 120 A), Eing. DC Mode: DC to 4 kHz
Frequenz Bereich Klein Signal (-20 dB), Eingang DC Mode: DC to 7 kHz
Klirrfaktor, gesamt - f 160 Hz to 1 kHz, Volllast -0,5 dB: < 0,5 %
Klirrfaktor, gesamt - f 1 kHz to 3 kHz, Volllast -1 dB: < 0,7 %
Rauschabstand unterhalb des vollen Ausganges
mit kurzgeschlossenem Eingang: > 90 dB (A)
Maximale Kaskadierung pro Master Modul: 24
Schaltfrequenz: 82 kHz
Ausgangswelle bei Schaltfrequenz im Power Modul: < 1% Peak
Zwei gleichwertige Eingänge, AC/DC elektronisch umschaltbar,
symmetrisch / asymmetrisch
Max. Eingangsspannung: 30 V AC
Gain elektronisch schaltbar (Spannungsmodus) bei Faktor 1 15 V/V (10 V max.), bei Faktor 2 30 V/V (5 V max.), bei Faktor 5 60 V/V (2,5 V max.)

Spannungsversorgung BPS 15-1M
Niederspannungsversorgung - stabilisiert +24 V ± 5% ≥ 3 A  - 24 V ± 5% ≥ 3 A

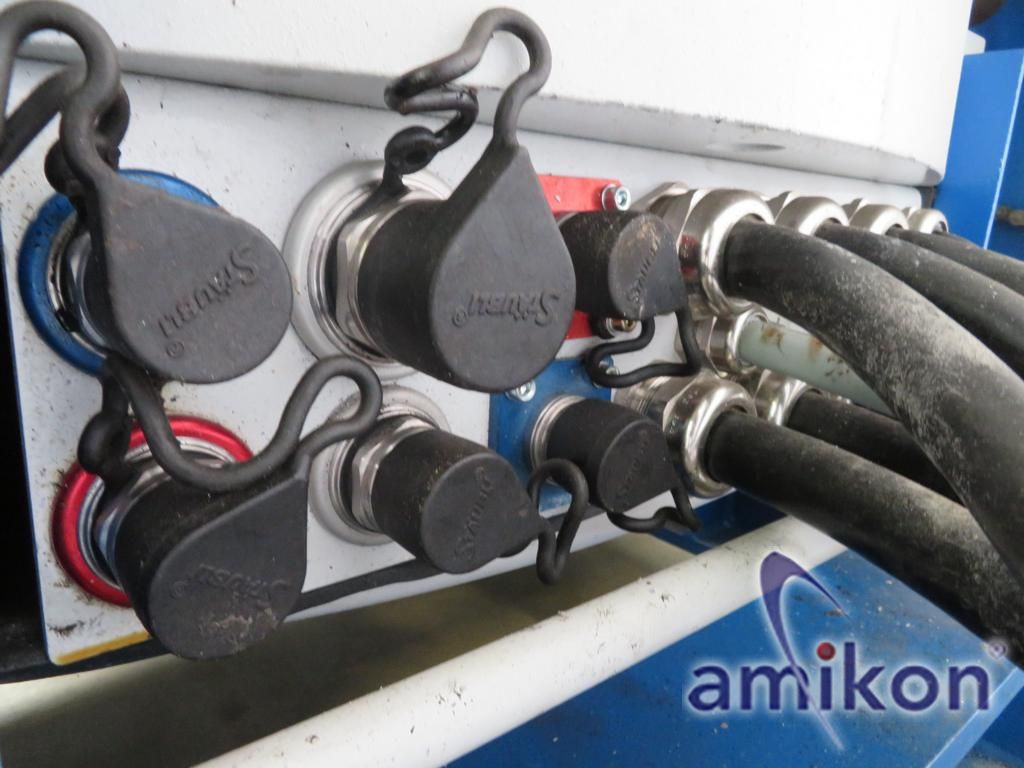

WASSERKÜHLEINHEIT C 59389/59410

Umgebungsbedingungen:
Temperatur: 5 – 30 °C
relative Feuchtigkeit: 10 – 80 %
Energieabgabe: max. 3 kW
Elektroenergie:
Versorgung durch Verbindung zum Verstärkerschrank oder:
Netzausführung: 3~N 400 V, 50 Hz
Anschluss CEE-Stecker 16 A oder
Direktanschluss im Verstärkerschrank
Absicherung: K 16 A

Brauchwasser:
Temperatur: 5 – 30 °C
Volumenstrom bei max. Vorlauftemperatur: 10 m³/h
Betriebsdruck
Vorlauf – statisch: ≤8 bar
dynamischer Differenzdruck: ≥3 bar
abzuführende Leistung: max. 110 kW
Nennweiten der Zuführleitungen
Vorlauf: 32 mm
Rücklauf: 32 mm
Anschlüsse
Vorlauf: R 1 ¼ IG
Rücklauf: R 1 ¼ IG
pH-Wert: 7 ±1
Verschmutzungspartikelgröße: <25 μm
Wasserhärte
Gesamt: <8 °dH
Karbonat: <5 °dH
Abmessungen: C 59420 (BxHxT): 600x2140x970mm
Gewicht: 550 kg

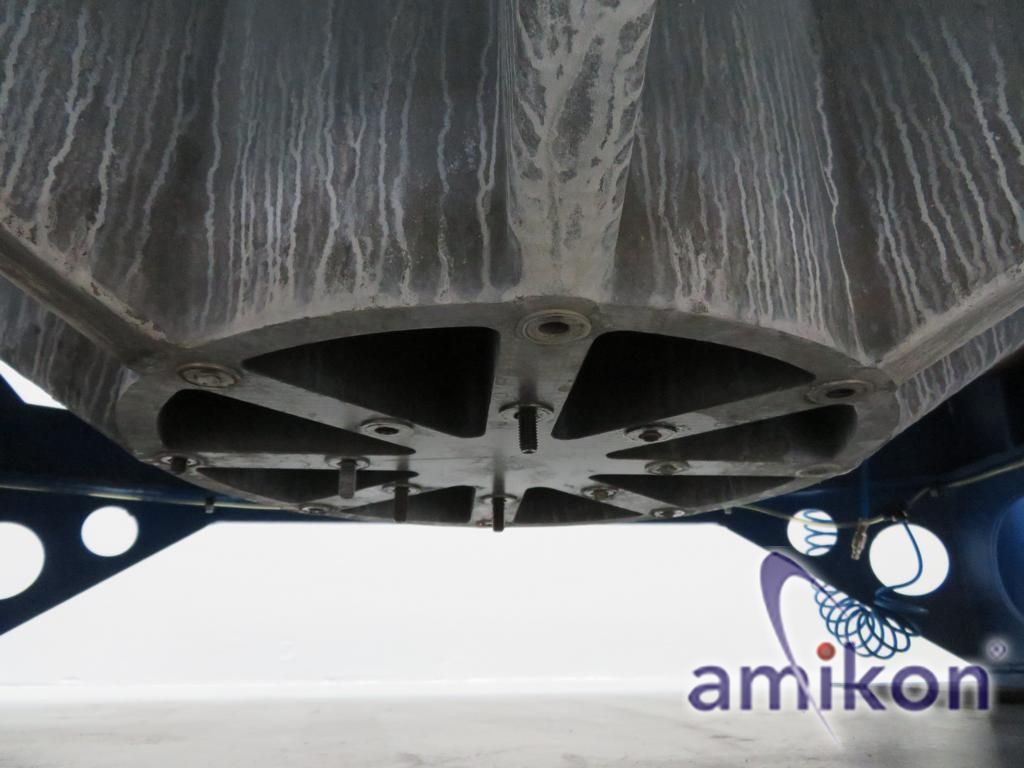

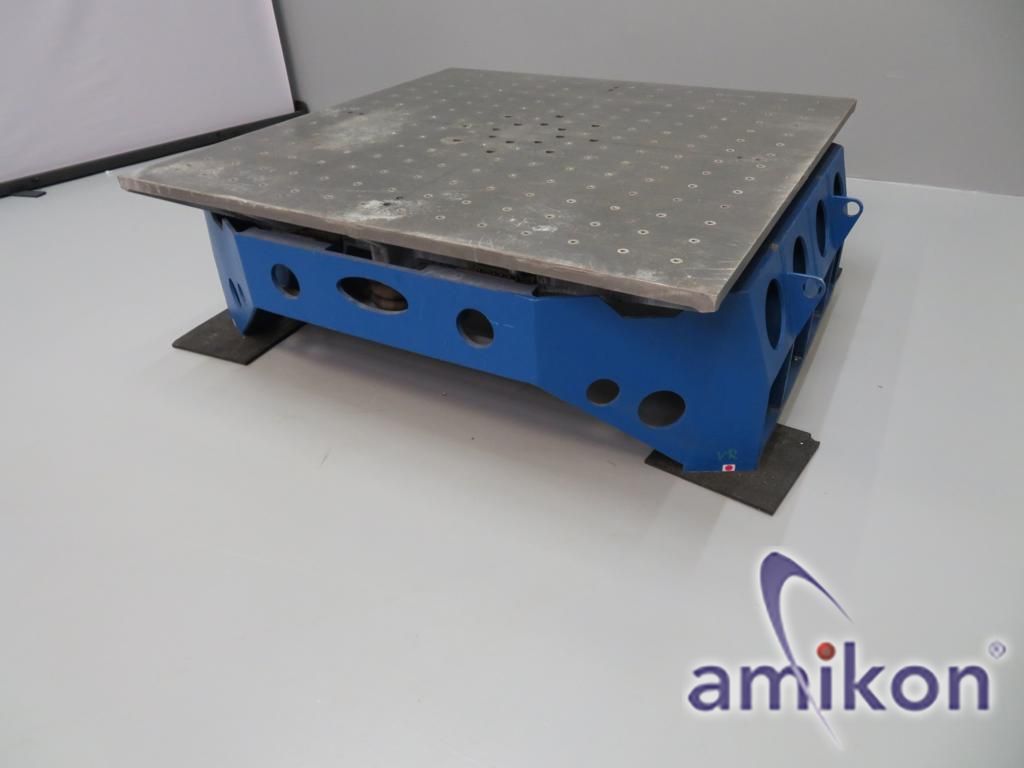

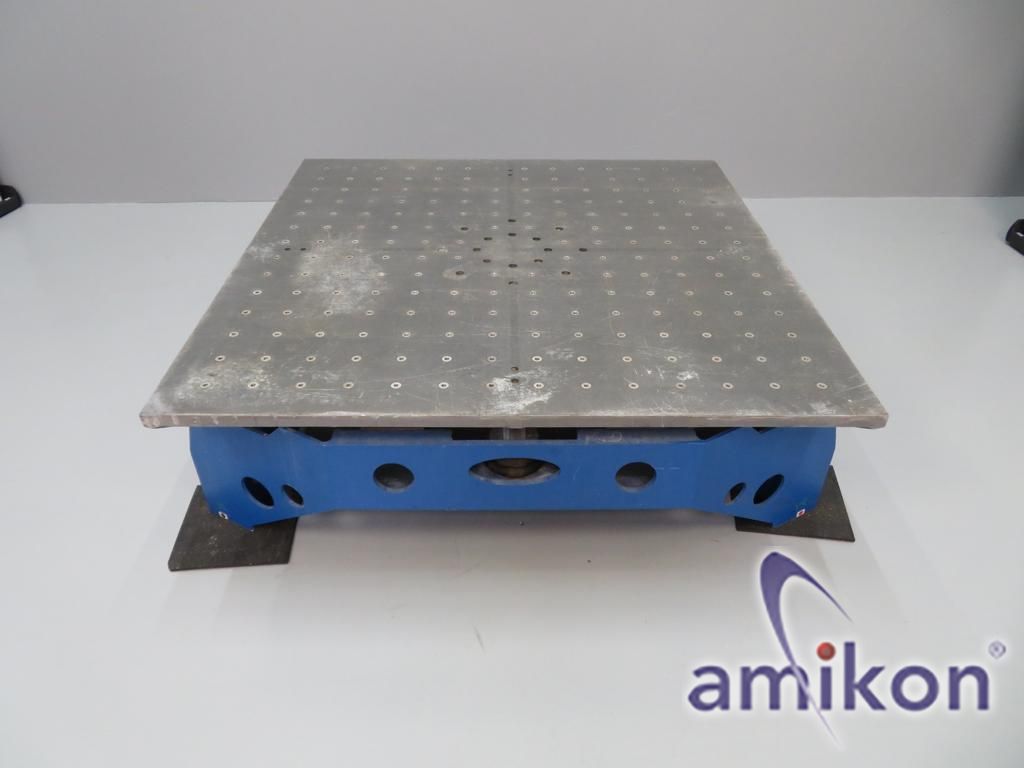

Lastplattform
Typ: THS150-440

Typ: S 59410/LS AIT-440

ACHTUNG: Dieser Shaker ist NICHT betriebsbereit! Verkauf ausdrücklich OHNE Funktionsgarantie!

Obere und untere Führungswelle locker, Oberfläche der unteren Welle und Armatur beschädigt. Neue Lager und Armatur notwendig.

Zustand: gebraucht / used

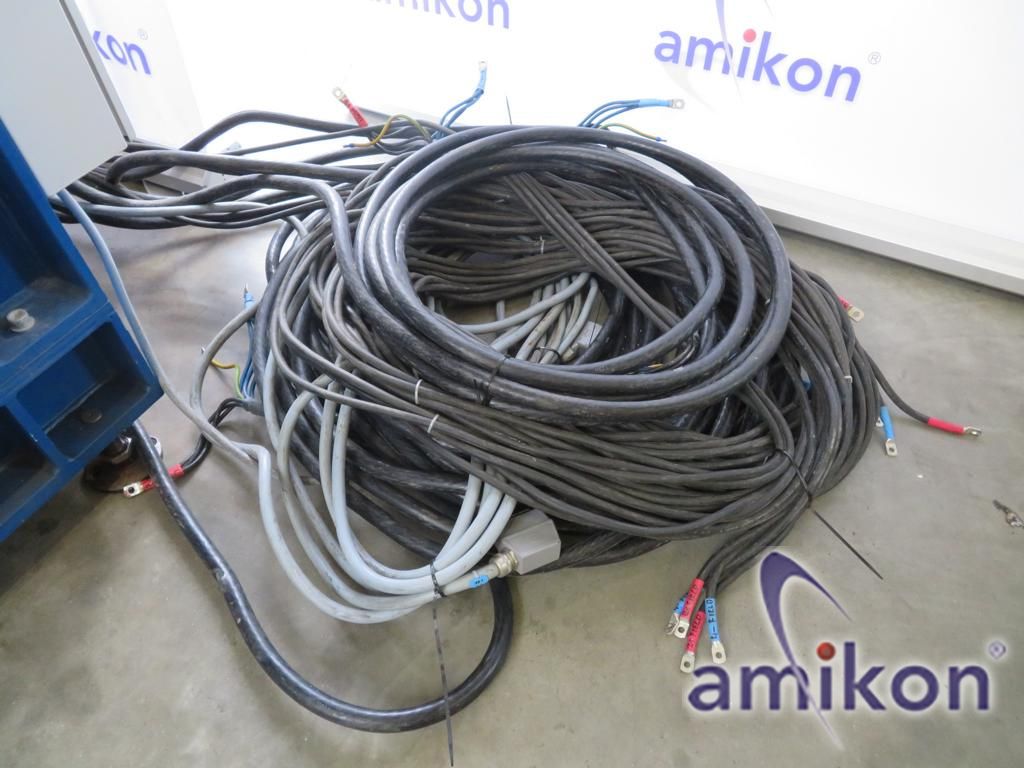

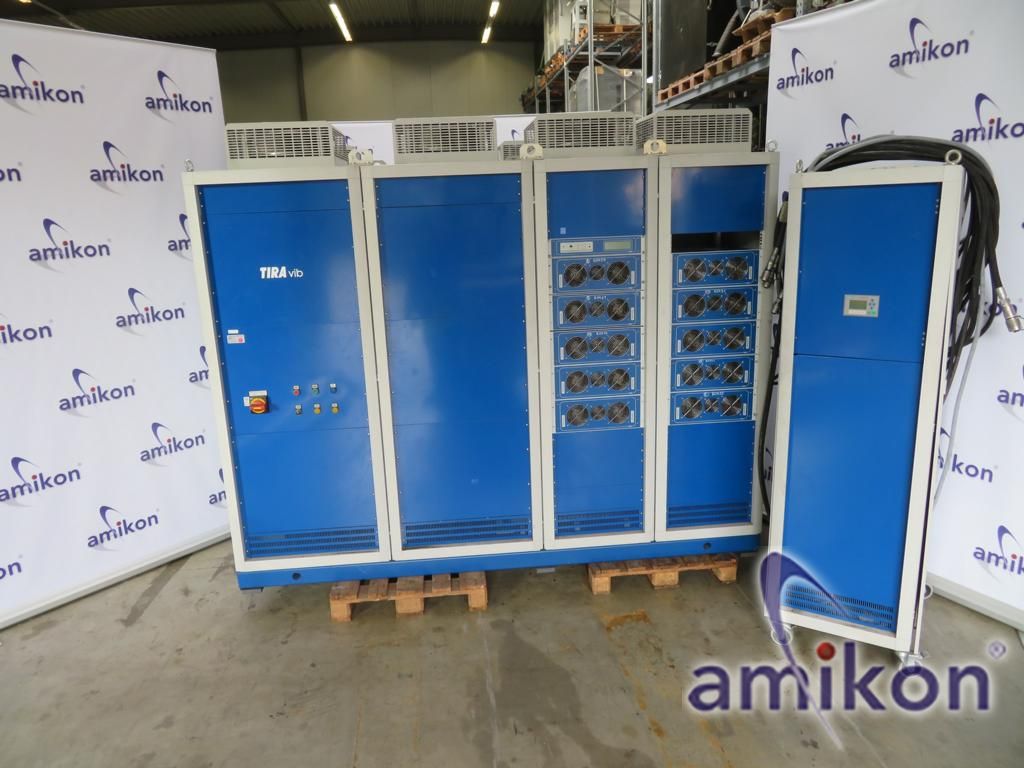

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
