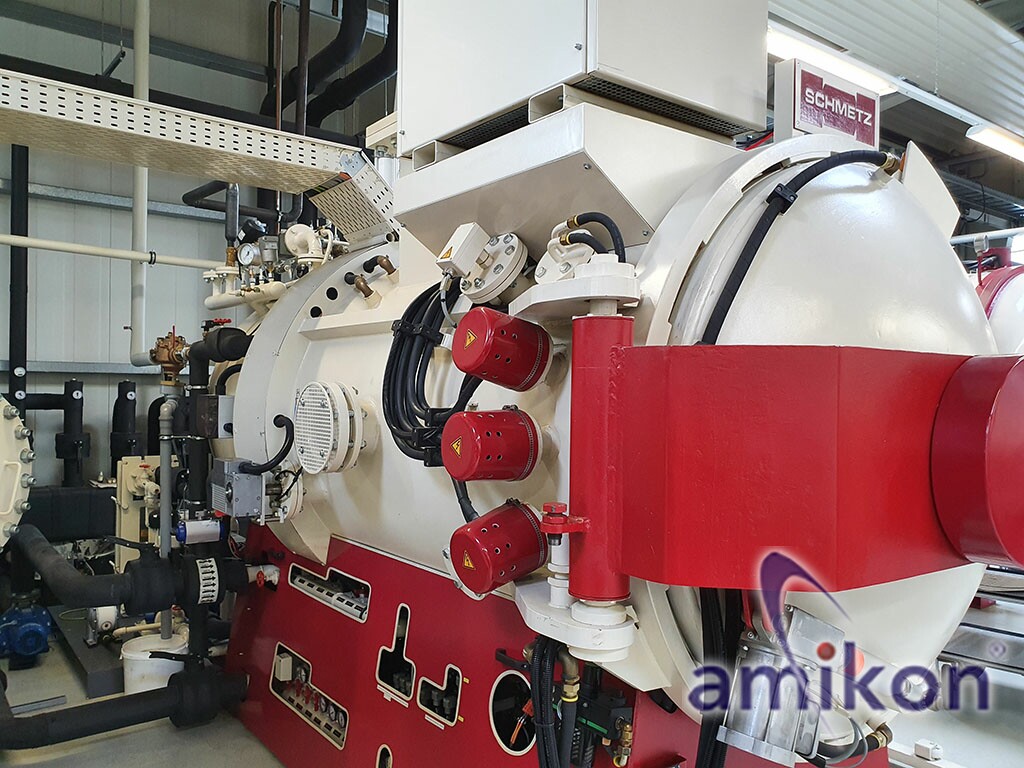

Schmetz Vakuumofen Typ IKU 72 /2F 60 x 60 x 40 2R 10 bar
Art.-ID: 21841
Zustand: Gebraucht
Bestand: Noch ${ $store.getters['21841/currentItemVariation'].stock.net } auf Lager
ZAHLUNGSARTEN:
²
* zzgl. ges. MwSt. zzgl. Versandkosten
Schmetz
Hier bieten wir eine Vakuumofen Anlage an.
Der Vakuumofen ist geeignet für Wärmebehandlungen unter Schutzgas oder Vakuum
im Chargenbetrieb bis zu Temperaturen von 1400 °C.
Doppelwandiges, wassergekühltes, zweiteiliges Ofengehäuse (aus Kesselblech)
für Vakuum- und Druckbetrieb ausgelegt.
Ofengehäuse mit hydraulischer Türverriegelung gegen unbeabsichtigtes Öffnen verriegelt.
Technische Daten zur Vakuum-Ofenanlage
Heizsystem
Art: elektrisch
Heizleistung: 72 kW
Anzahl der Regelzonen: 2
Werkstoff der Heizelemente: Graphit
Ausführung der Heizelemente: Graphitheizelemente
Max. Arbeitstemperatur: 1350 °C
Temperaturgenauigkeit Strahlung: +/- 5 K im leeren Nutzraum und Beharrungszustand oberhalb 850 °C
Temperaturgenauigkeit Konvektion: +/- 5 K im leeren Nutzraum und Beharrungszustand oberhalb 200 °C
Thermoelemente für Temperaturmessung und Regelung
Heizung: PtRh-Pt 10%
Charge bis 1150 °C: NiCrSil-NiSil
Nutzraum: Breite 600 mm x Tiefe 600 mm x Höhe 400 mm
max. Chargengewicht: 300 kg brutto
Ofenvolumen: 4140 ltr. (für Leckratenermittlung)
Kühlsystem
Art: Gas-Wasser-Kühlsystem
max. Kühlgasdruck: 10 bar (abs.)
Kühlgasumwälzer: Radialgebläse
Motorleistung: 37/110 kW
Kühlwasserverbrauch
Heizbetrieb: 6 m³/h
Kühlbetrieb: 6 m³/h + 30 m³/h
Notwasser: 7,5 m³/h min. 1h
Die Anlage ist für Grobvakuum konzipiert.
Vakuumsystem
Vorpumpe
Saugvermögen: 170 m³/h
Motorleistung: 4 kW
Wälzkolbenpumpe
Saugvermögen: 450 m³/h
Motorleistung: 2,2 kW
Messgerät Druckbereich: 10 E-3 bis 1000 mbar
Aufstellungsfläche: ca. 4800 x 6000 mm
Abmessungen Ofen: Breite 1306 mm x Höhe 3245 mm x Tiefe 4380 mm
Gewichte
Ofen: ca. 6500 kg
Pumpenstand: ca. 350 kg
Schaltanlage: 1300 kg
Trafo Seite und Decke: 370 kg
Trafo (Boden): 250 kg
Netzanschluss: 3 x 400 V, 50 Hz
Steuerspannung: 24 VDC+220 V 50 Hz
Anschlusswerte für Kunden
Kühlwasser
Dauerverbraucher Zulauf: DN 50 (G 2")
Dauerverbraucher Ablauf: DN 50 (G 2")
Druckdifferenz: ca. 1 bar
Schnellkühler Zulauf: DN 80 (G 3")
Schnellkühler Ablauf: DN 80 (G 3")
Druckdifferenz: ca. 1 bar
Notwasser Zulauf: DN 32 (G1 1/4")
Druck: ca. 2 bar
Kühlgas N2
Zuleitung N2: DN 20 (G 3/4)
Druck: ca. 16 bar
Kühlgasbedarf bei 1 bar (abs): ca. 4,14 m³
Druckluft (N2)
Zuleitung: DN 15 (G 1/2")
Druck: 6 - 8 bar
Gasablass
Ableitung: DN 25 (G 1")
Auspuffleitung Vakuumpumpen
Ableitung: DN 50 (G 2")
Umfassende Dokumentation / Unterlagen vorhanden
Lieferumfang: (Siehe Bild)
(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)
Weitere Fragen können wir gerne am Telefon für Sie beantworten.
