Scheinwerferprüfstand – Weiss / Vötsch VCS³ 4100-5-S (Indoor & Outdoor)

Vötsch

„Scheinwerferprüfstand – Weiss / Vötsch VCS³ 4100-5-S (Indoor & Outdoor),
Baujahr: 2018

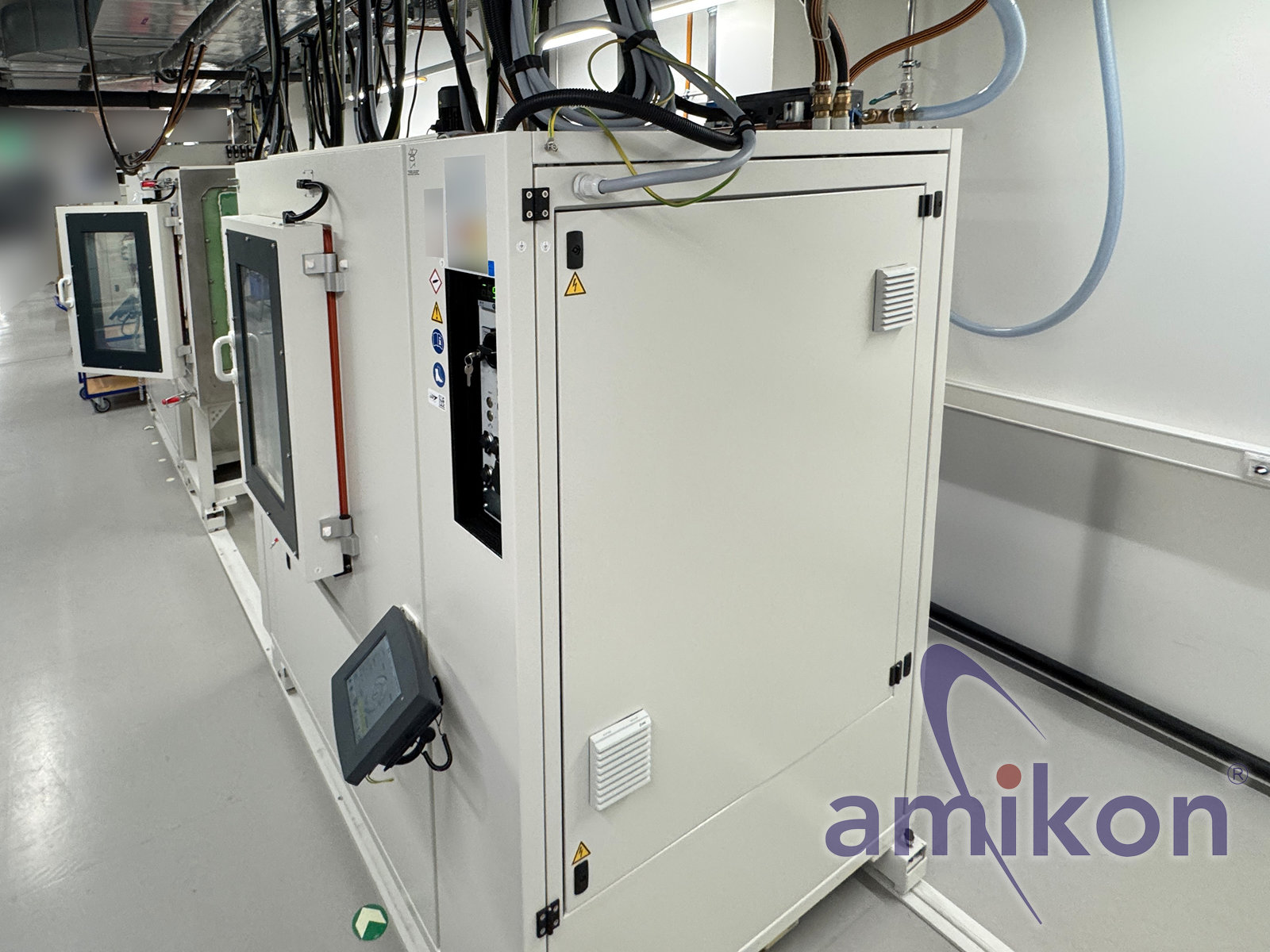

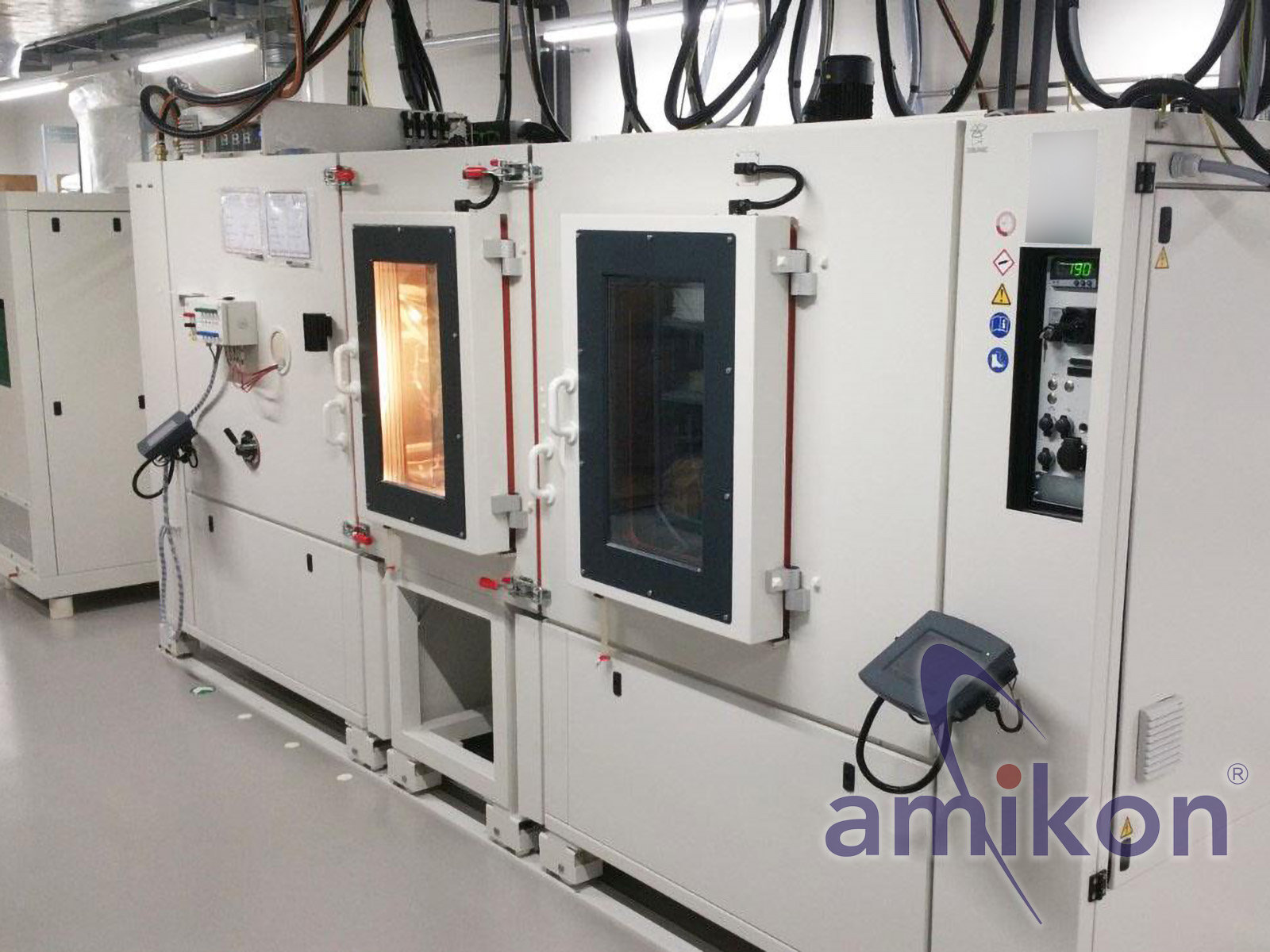

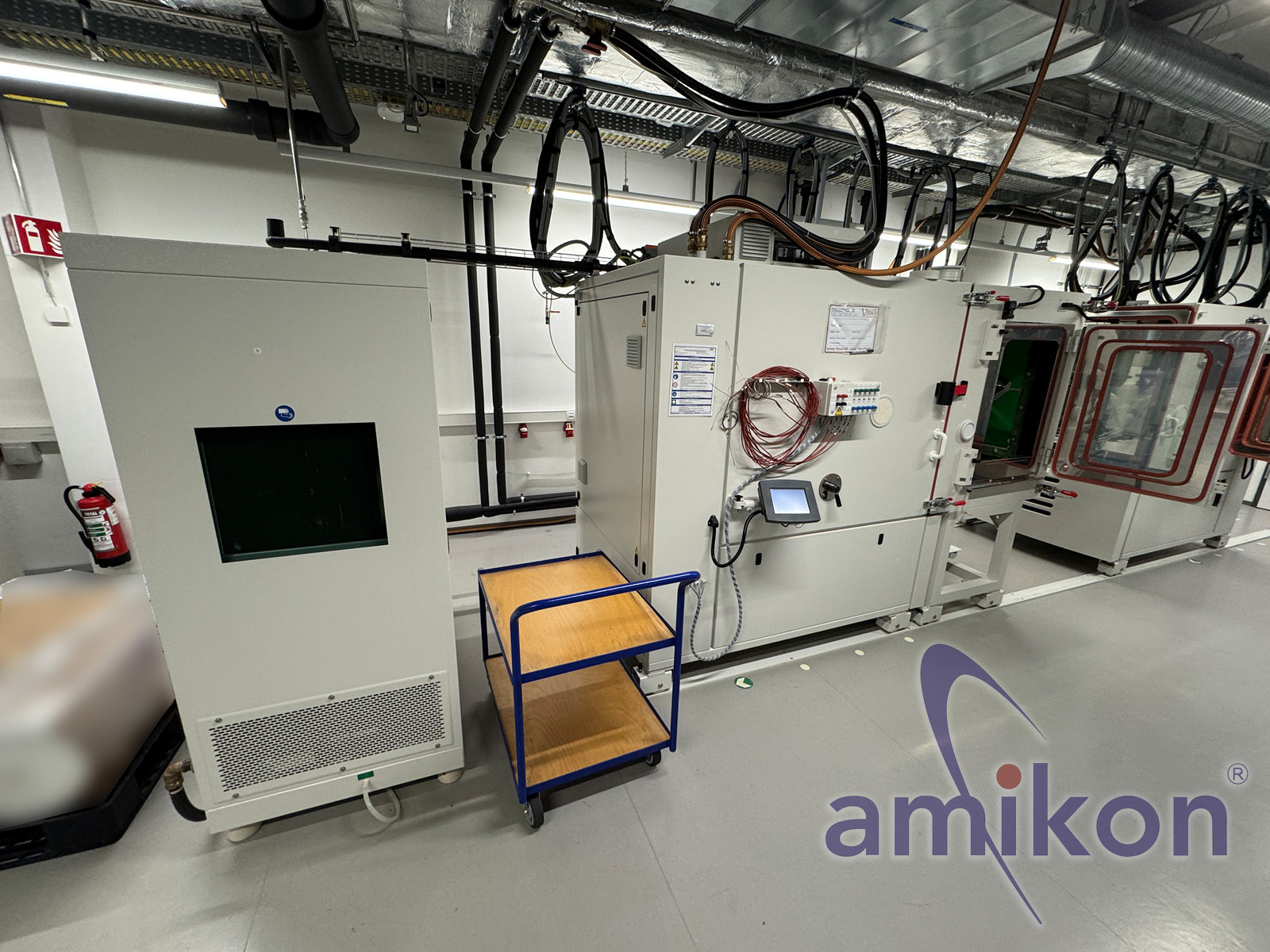

Zum Verkauf steht eine komplette Temperatur-Klima-Prüfanlage für Frontscheinwerfer,
bestehend aus zwei gekoppelten Klimaprüfschränken der Baureihe Vötsch VCS³ 4100-5-S (Indoor & Outdoor).
Die Anlage wurde speziell für die Automobilindustrie entwickelt und ermöglicht kombinierte Umweltprüfungen nach OEM-Standards.

Hauptfunktionen

Temperatur- und Klimaprüfung

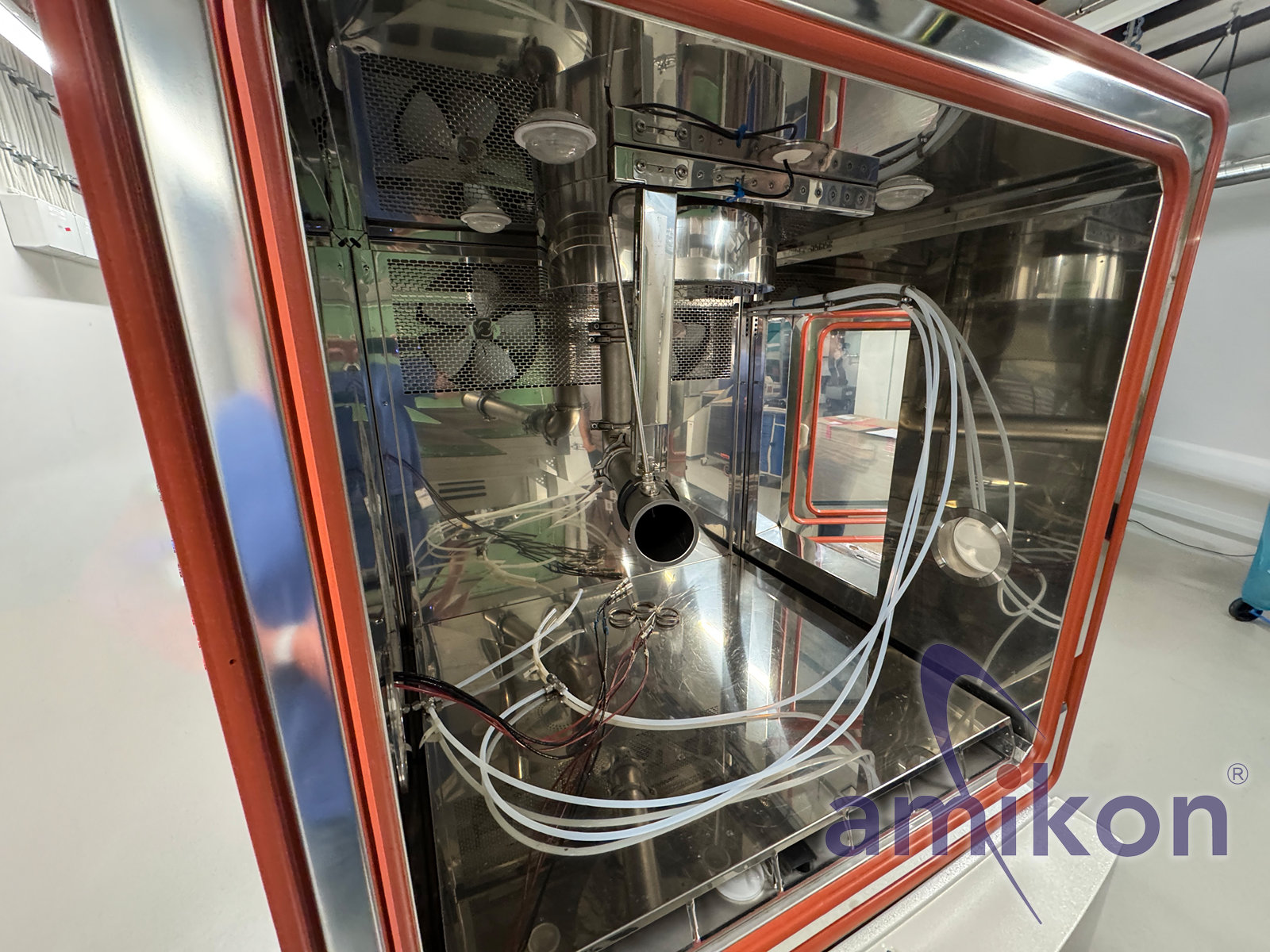

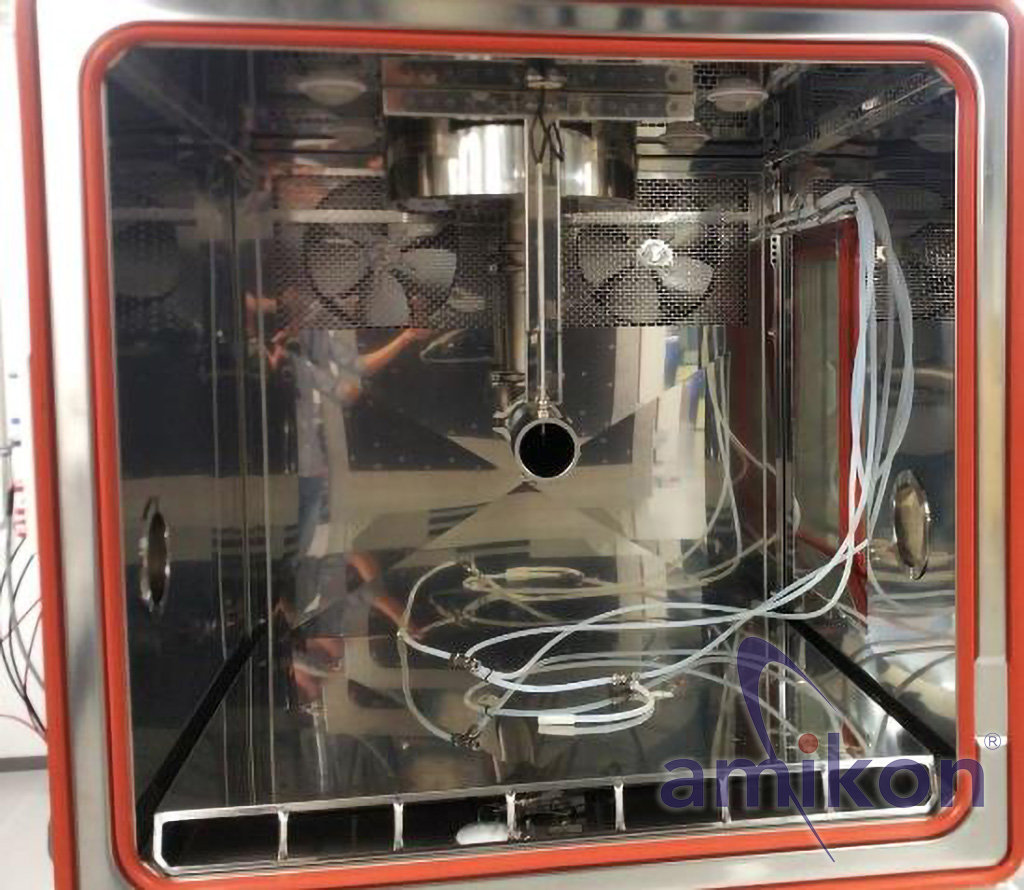

Regen-/Beregnungssimulation (Durchfluss 1–18 l/min, Sprühtemperatur 5–32 °C, Tank 200 l)

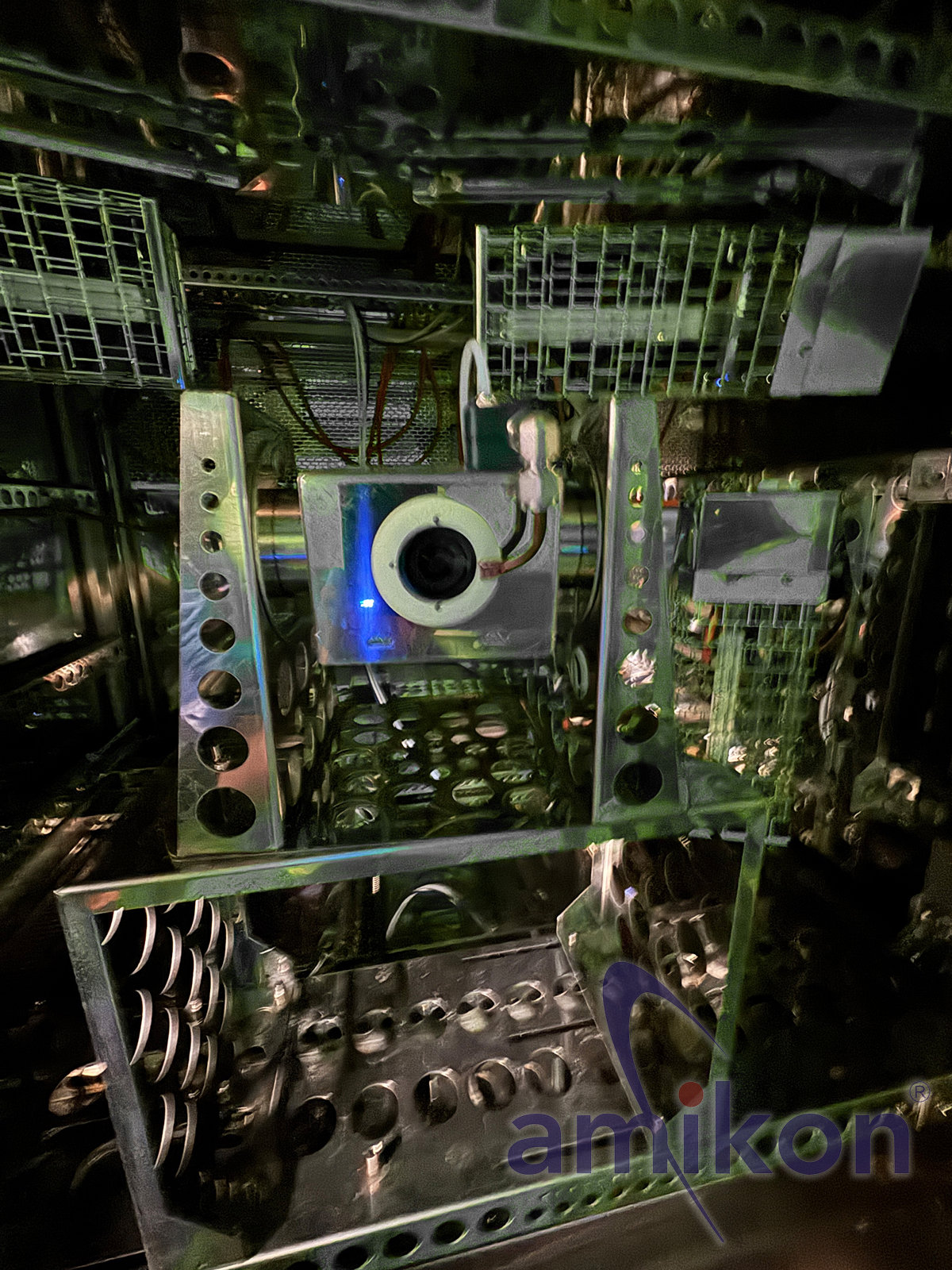

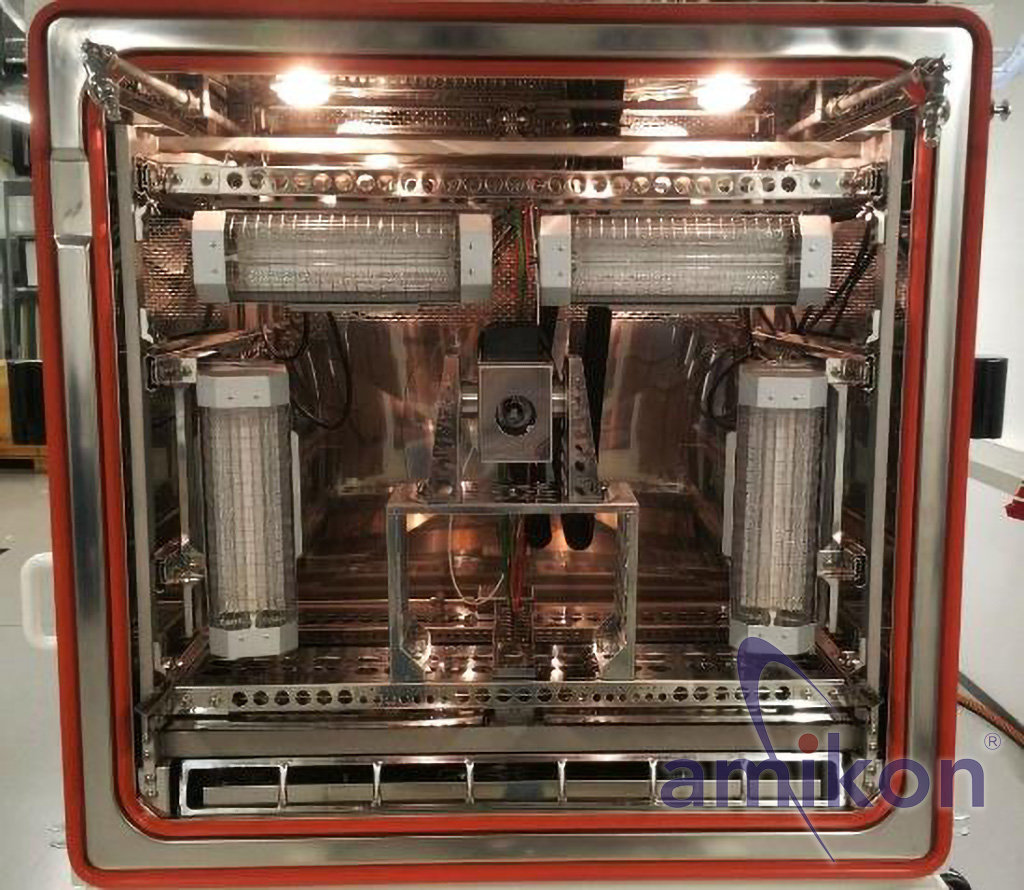

Infrarot-Bestrahlung (4 × 1,2 kW) zur Sonnenlastsimulation
Unterdruck-/Vakuumeinheit (0–50 Pa) für Dichtigkeitsprüfungen
Luftanströmung bis 15 m/s (Fahrtwindsimulation)
Echtzeitüberwachung mit Webcam
Umfangreiche Sensorik (Temperatur- und Feuchtesensoren)
Zusätzliche Netzteile für Prüflinge (12–48 V)

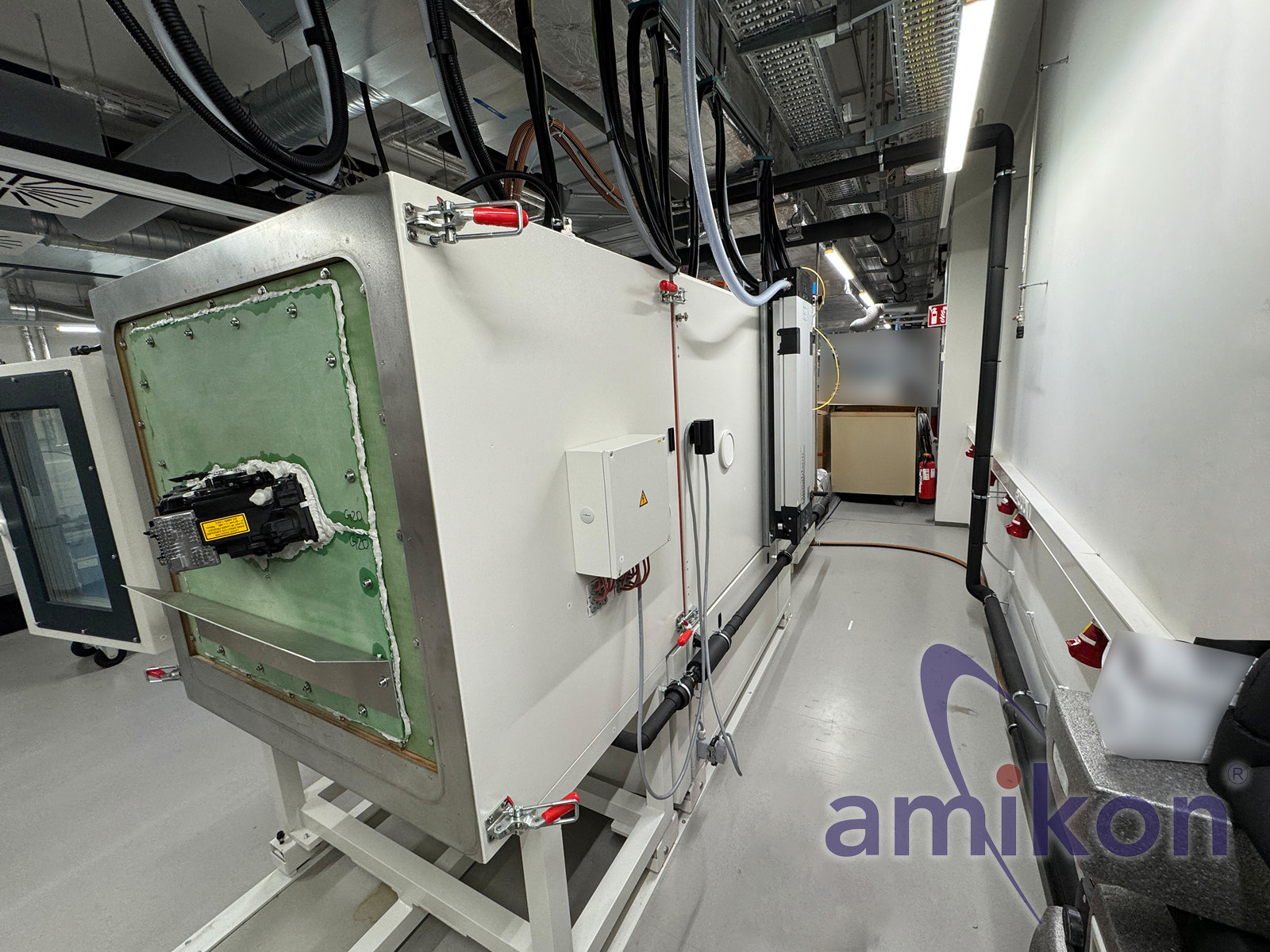

Outdoor-Kammer (VCS³ 4100-5-S Outdoor):

Temperaturbereich: –20 … +80 °C
Heizrate: 5 K/min | Kühlrate: 3 K/min
Feuchtebereich: 4 … 95 % r.F.
Taupunktbereich: –30 … +79 °C
Zusatz: Webcam, 5 Temperatursensoren

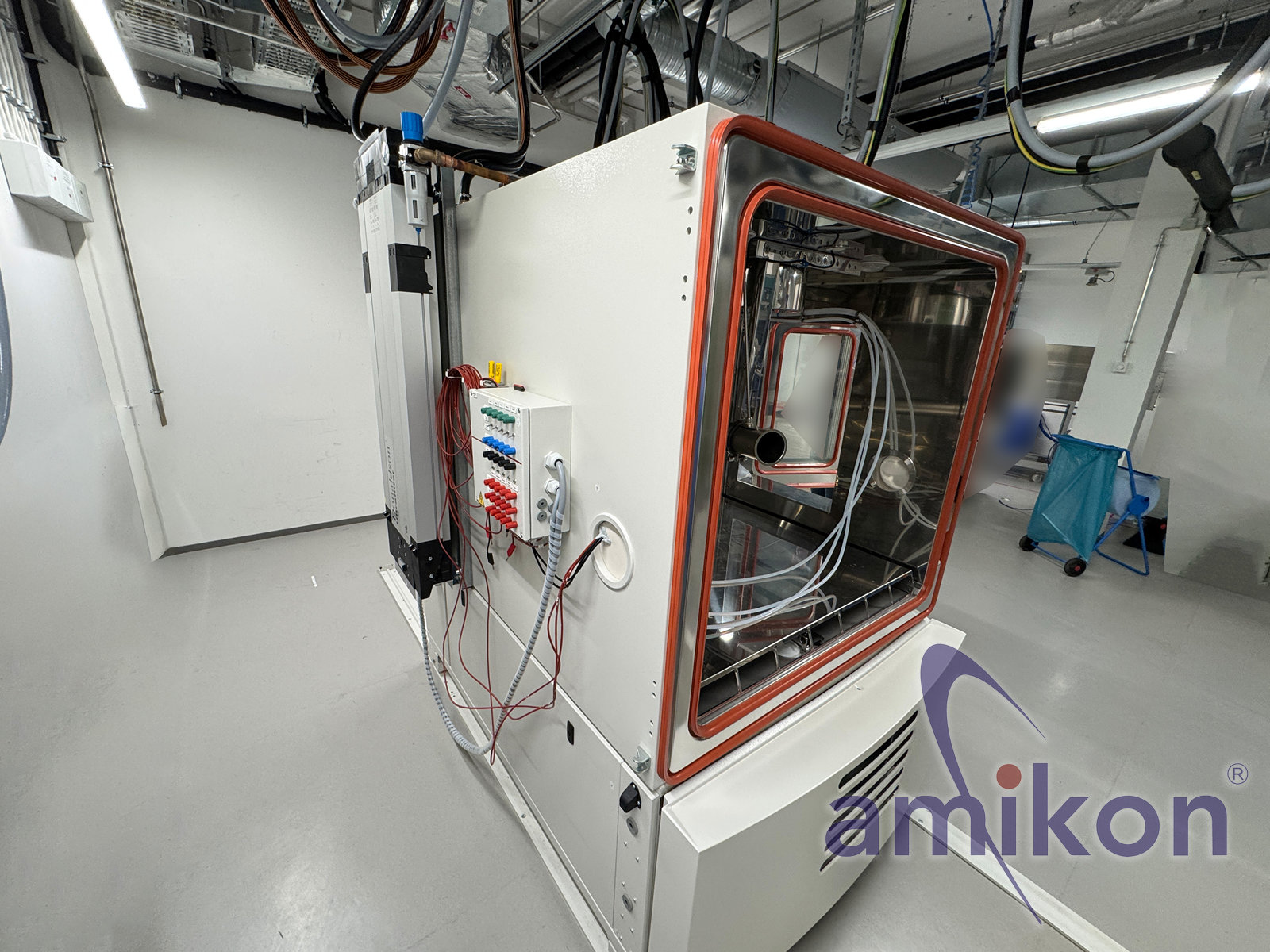

Indoor-Kammer (VCS³ 4100-5-S Indoor):

Temperaturbereich: –20 … +125 °C
Heizrate: 8 K/min | Kühlrate: 5 K/min
Feuchtebereich: 4 … 95 % r.F.
Taupunktbereich: –30 … +88 °C
Vakuumeinheit: 0 … 50 Pa
Luftanströmung: 0 … 15 m/s
Zusatz: 4 Netzteile (12–48 V),
3 Temperatursensoren, 2 Feuchtesensoren

Einsatzbereiche

Ideal zur Prüfung von Scheinwerfern und ähnlichen
Komponenten unter realitätsnahen Bedingungen.
Einsatz in der Automobilentwicklung, Qualitätssicherung,
Zulassungstests und Lebensdauerprüfungen.

Herleitung (überschlägig)

2× Vötsch VCS³ 4100-5-S Grundgeräte:
ca. 2 × 840 kg = 1.680 kg (typischer Katalogwert je Gerät).

Zusatzeinbauten/Peripherie
(Regen, IR, Unterdruck, Anströmung,
Schaltschränke, Leitungen, Trennplatte): ca. +400 bis +900 kg.

Wasser im Tank (200 l): +200 kg im Betriebszustand.

Transport „trocken“ (Tank leer): ca. 2,1–2,6 t
Betrieb „nass“ (Tank voll): ca. 2,3–2,8 t
Kurzfassung: rund 2,1–2,8 t

Lieferumfang

Indoor-Kammer Vötsch VCS³ 4100-5-S
Outdoor-Kammer Vötsch VCS³ 4100-5-S

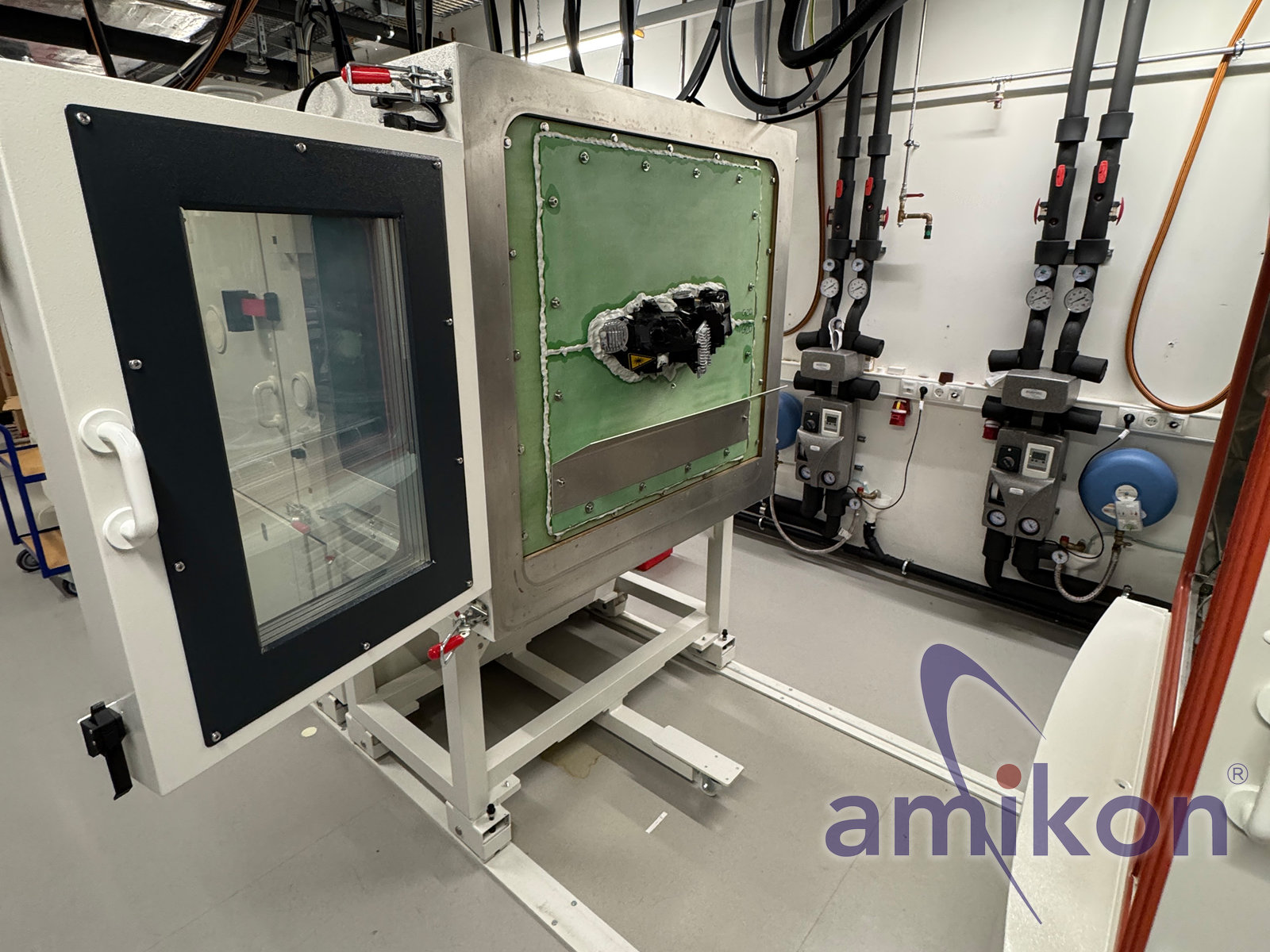

Trennplatte beim Modell VCS³ 4100-5-S
Abmessungen: Höhe × Breite = 80 × 80 cm
Regen-/IR-/Vakuum-/Luftanströmungseinheiten

Zustand: gebraucht / used

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
