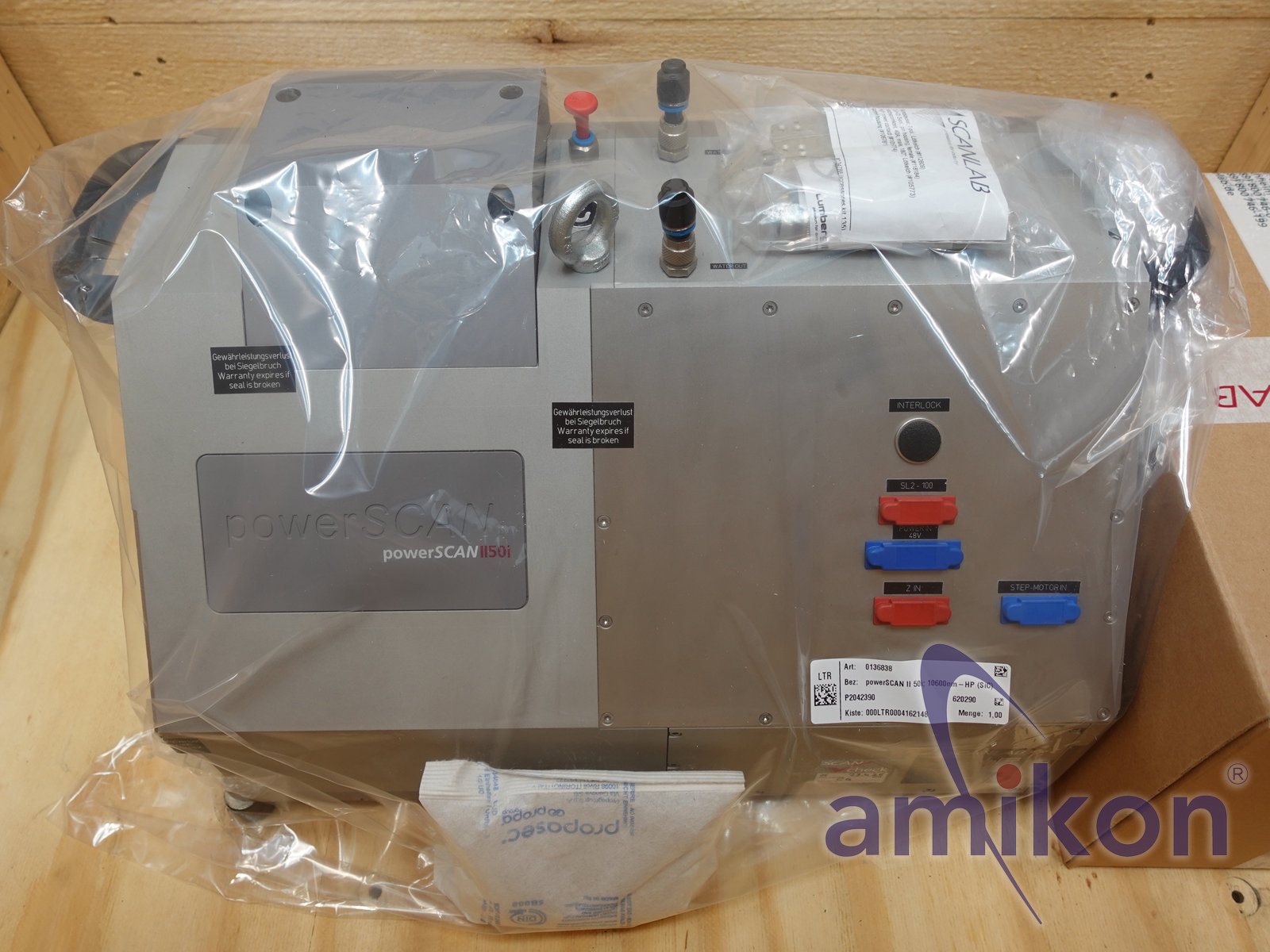

Scanlab PowerScan II 50i Schneid- und Schweißlaser System

Scanlab

PowerScanII 50i

Apertur 50 mm

Winkelgeber Galvanometerscanner analoger Positionsdetektor

Optik Wellenlängenbereiche (Standard) 9400 nm, 10600 nm

Max. Laserleistung 2500 W @ 9400 nm, 10600 nm

Typischer Auslenkwinkel ±0,35 rad (opt.)

Dynamik Anzahl installierter Tunings 1

Typisches Tuning Fast-Vector-Tuning

Schleppverzug < 0,45 ms

Positioniergeschwindigkeit (f = 160 mm) 20 rad/s

Sprungantwort (100% Vollausschlag)
1% Vollausschlag 1,0 ms
10% Vollausschlag 4,5 ms

Genauigkeit

Wiederholgenauigkeit (RMS) < 4 µrad
Positionsauflösung (max.)*
18 Bit für XY,
16 Bit für Z *

Nichtlinearität < 2,1 mrad / 44°

8-Std.-Drift (nach 30 min.)
Offset < 50 µrad
Gain < 50 ppm

Elektrik / Ansteuerung
Regelung Galvanometerscanner
digitale Reglerkarte

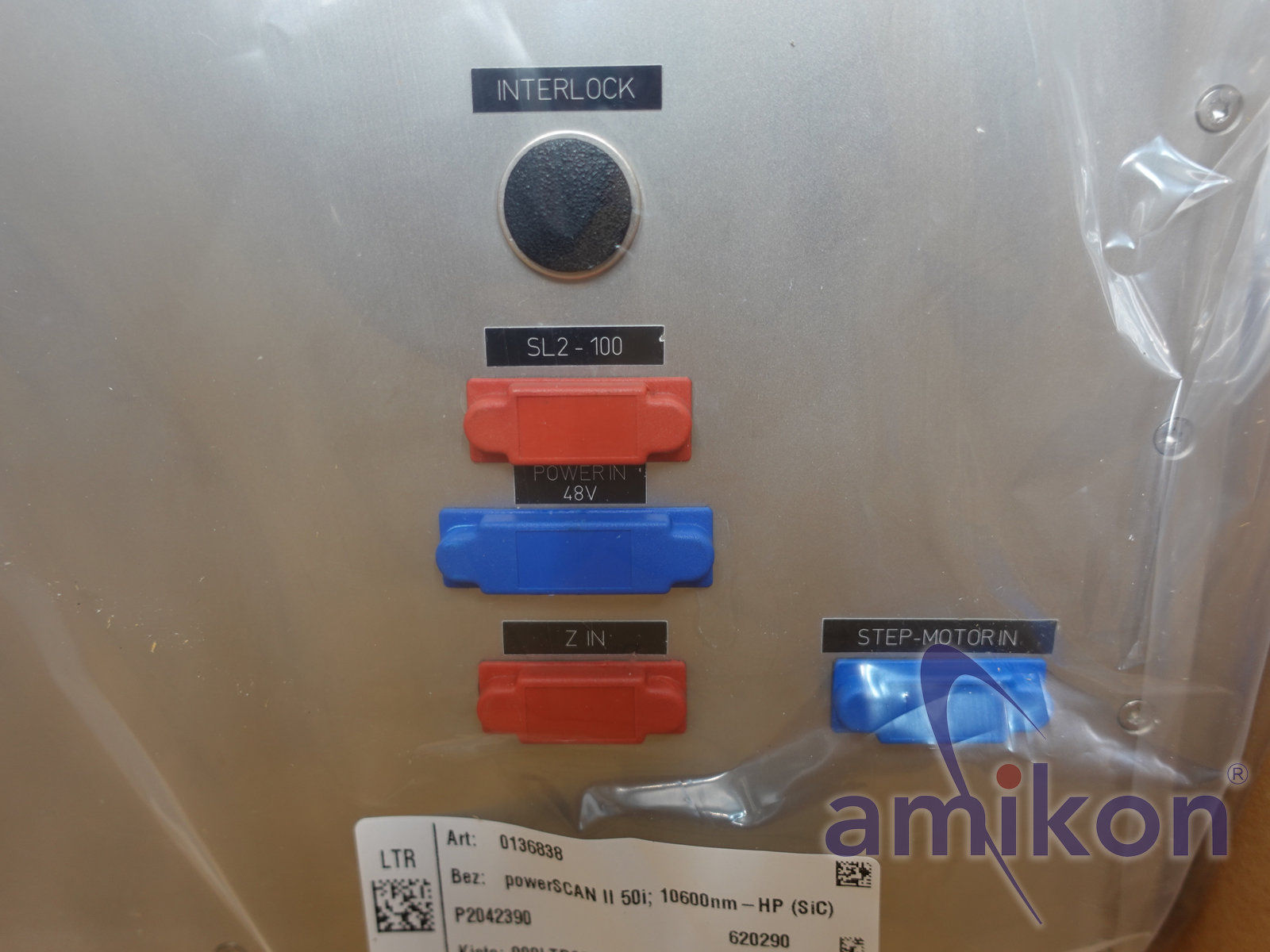

Ansteuerschnittstelle (Alternativen) digital SL2-100

Erweiterte Diagnosemöglichkeiten ja (iDRIVE)

Versorgungsspannung
(48±2) V DC,
jeweils max. 10 A
(20 A Spitzenstrom)

Mechanik
Scan-Achsen 3-Achsen-System mit integriertem varioSCAN
Gehäuse¬varianten Scan-Kopf
Stecker¬positionen gegenüber Strahlaustritt

Gewicht ohne Objektiv (Standardgehäuse) 35 kg

Größe (L x B x H) (Standardgehäuse)
(433 x 268 x 266) mm3
(mit varioSCAN)

Strahlversatz 72,72 mm

Sonstige Ausstattung

Wasserkühlung ja
Luftkühlung ja

Sonstige Spezifikationen
Arbeitstemperatur 25 °C ± 10 °C
Abweichung des Auslenkwinkels < 5 mrad
Abweichung von der Nullposition < 5 mrad

Zustand: gebraucht / used

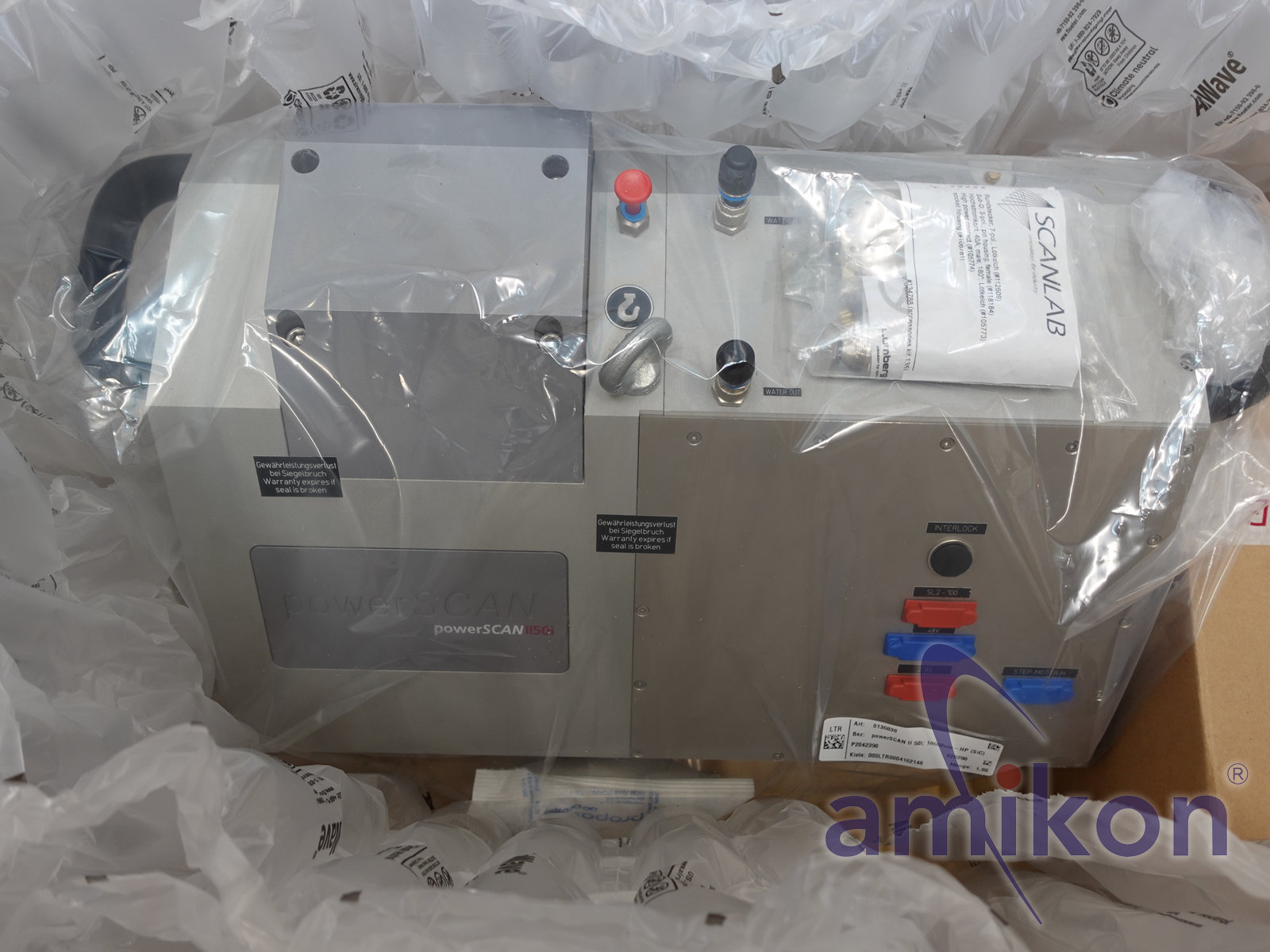

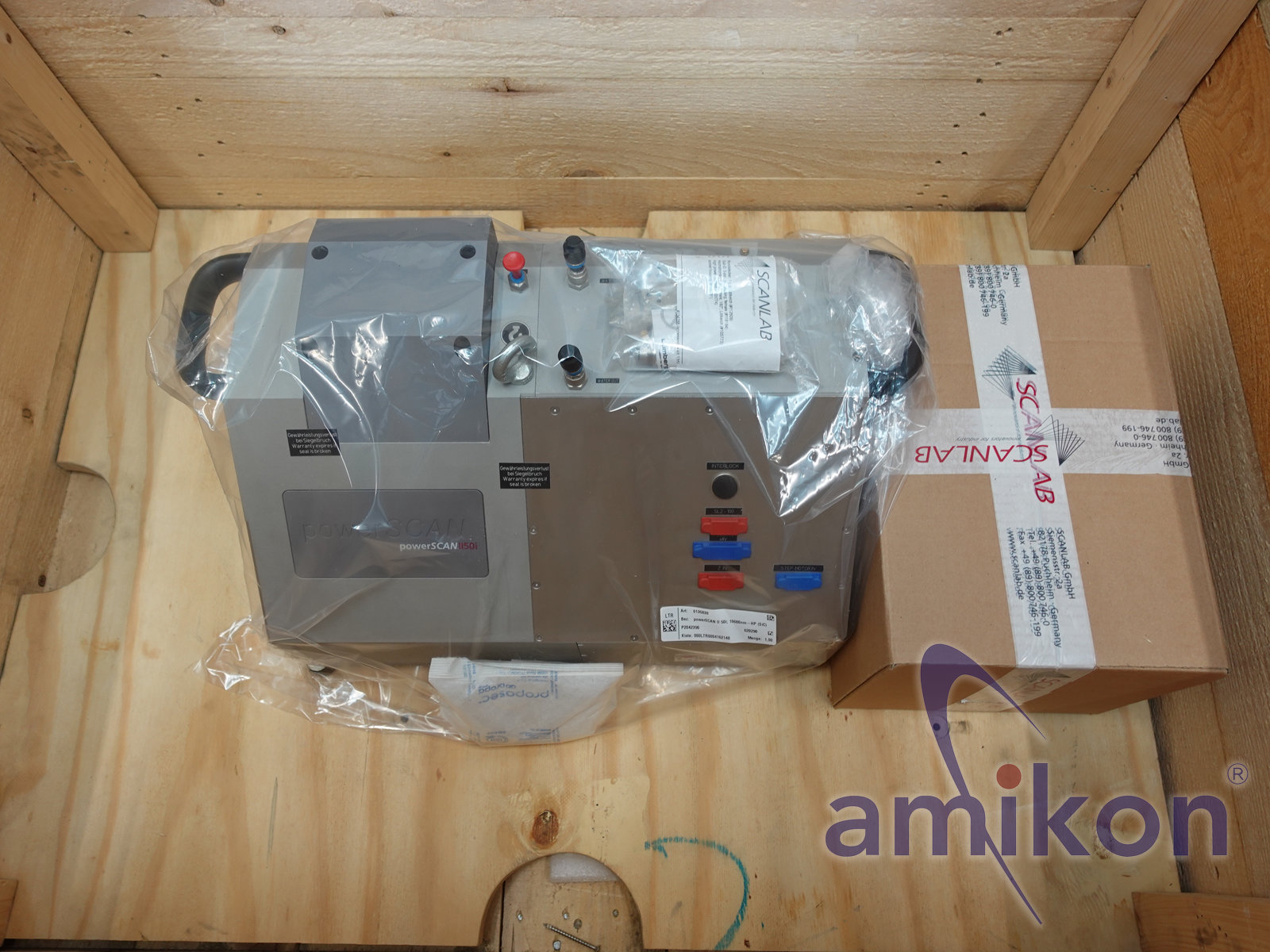

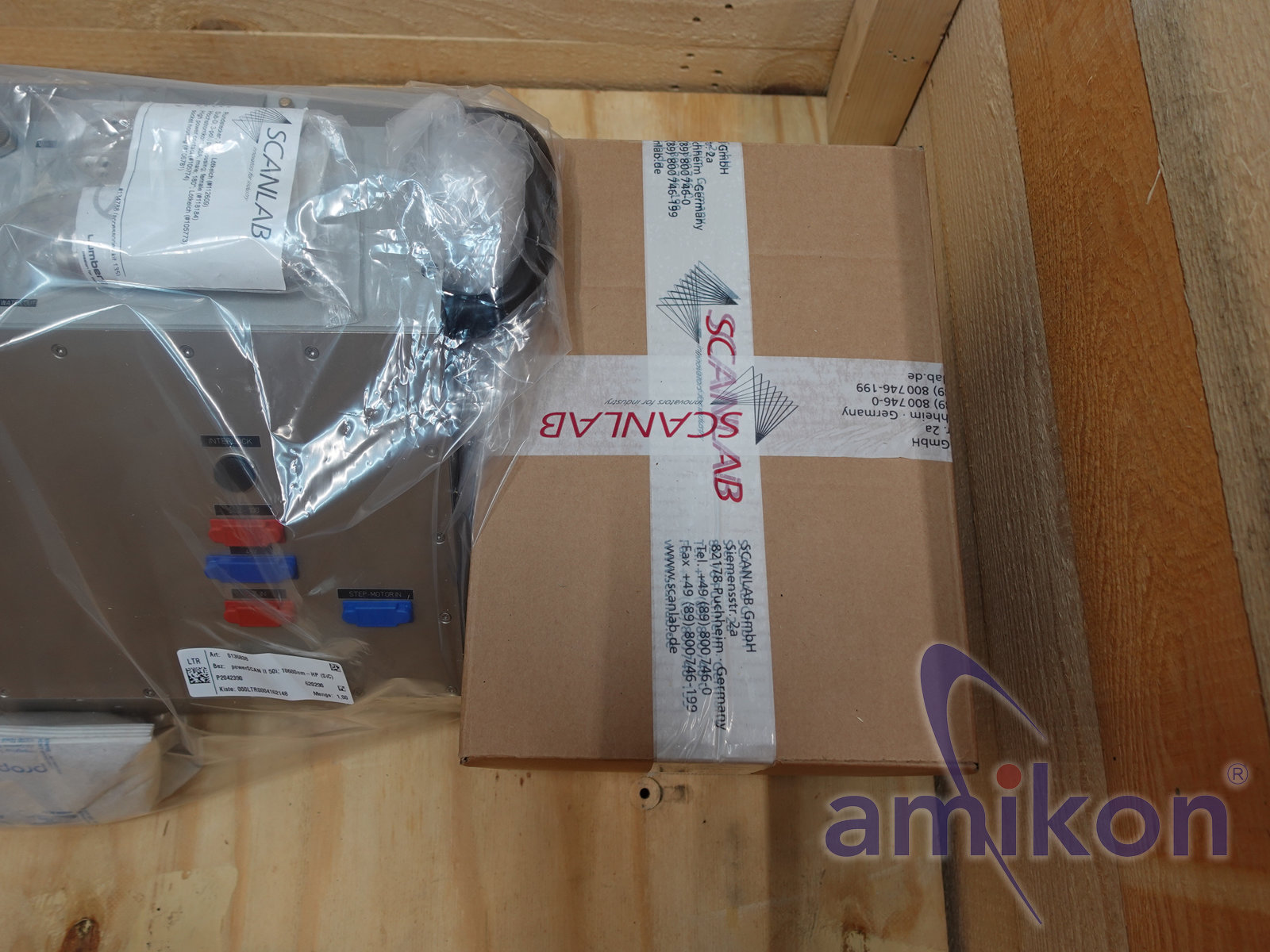

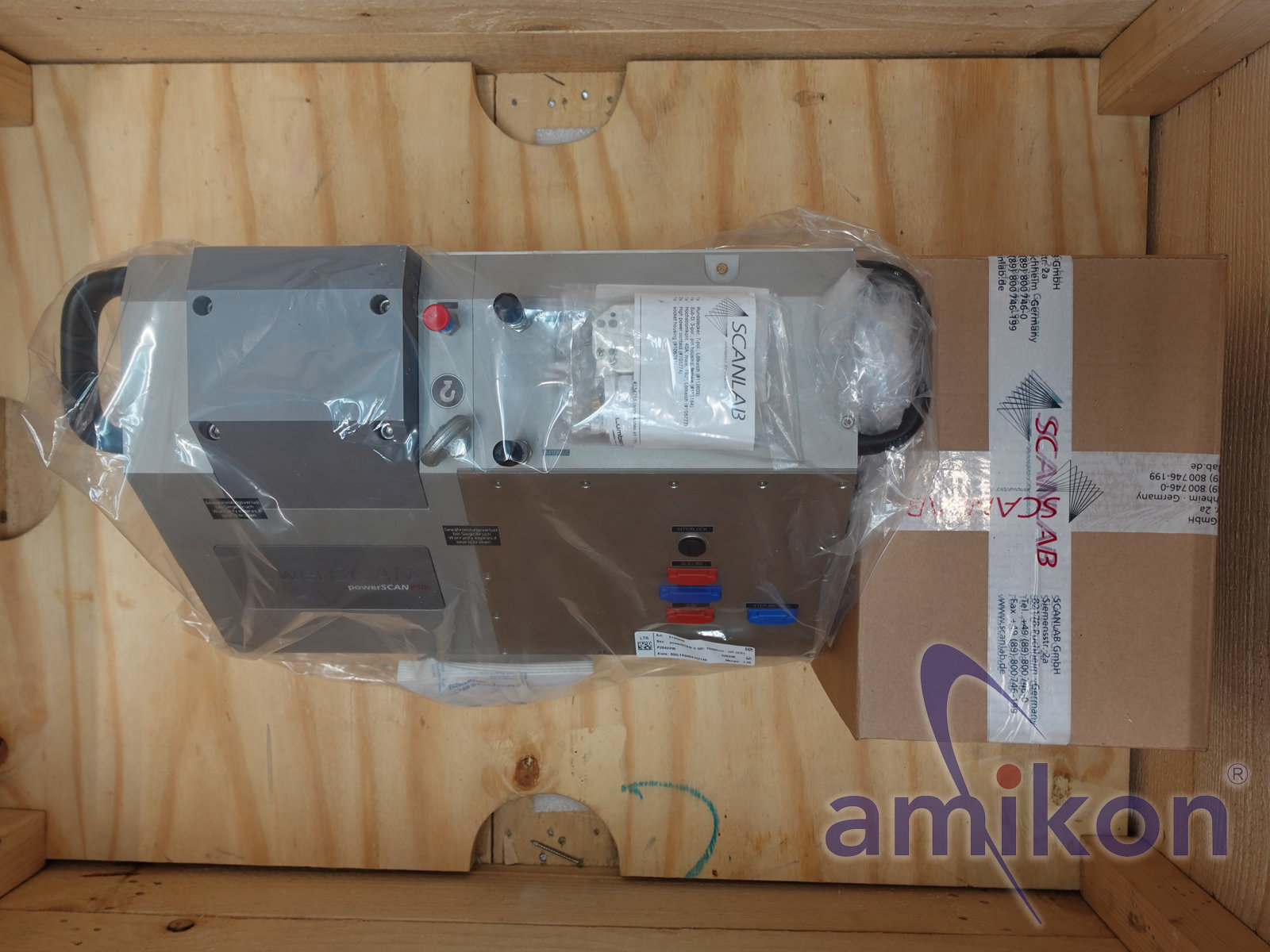

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Versand & Abholung:

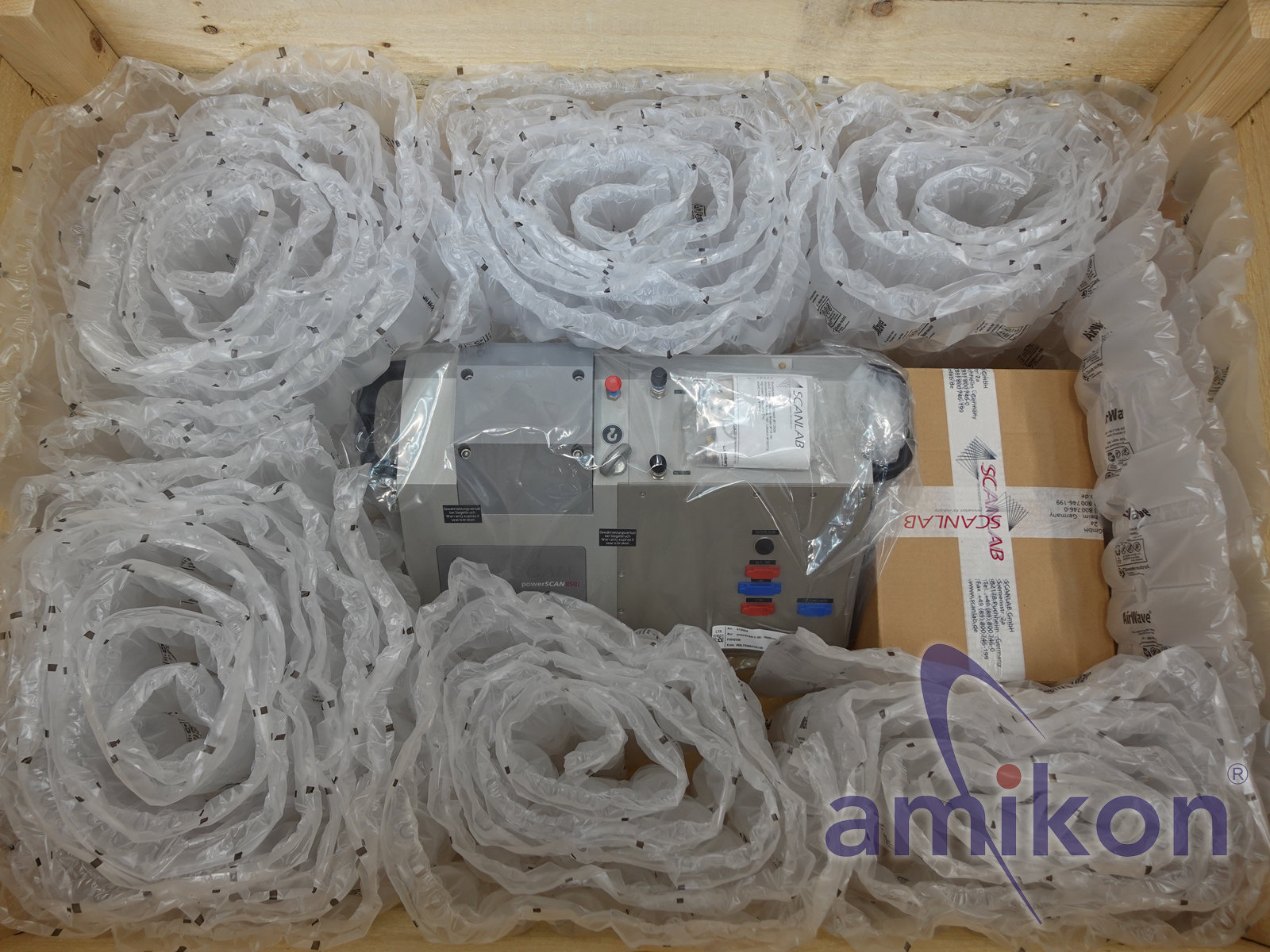

Sicherer Versand auf Palette (nach Absprache) oder Abholung vor Ort möglich.

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
