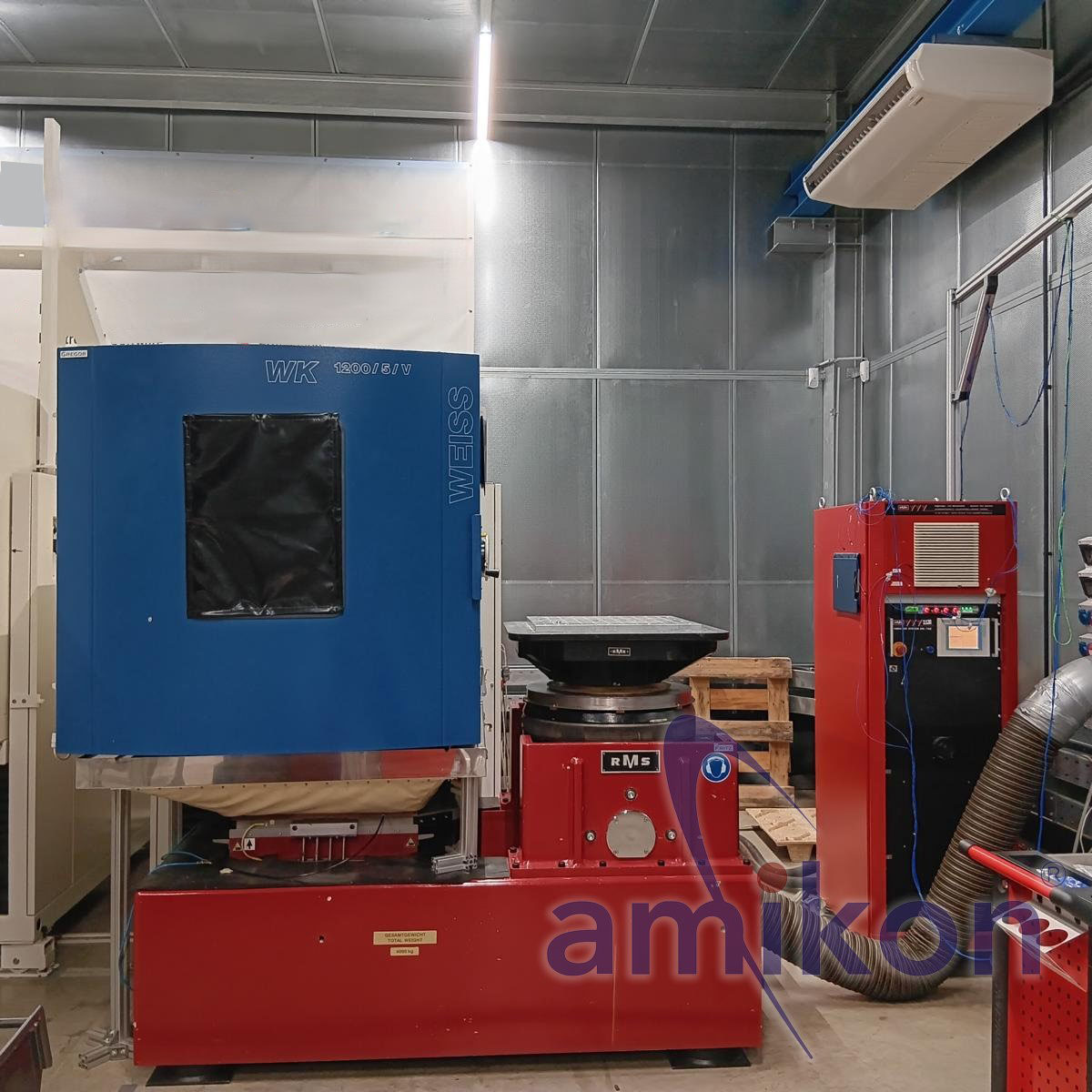

RMS Schwingungserreger SW2-2320-SWH600APP 20KN mit Gleittisch + Klimakammer WK-1200/70/5/V -40°C bis +180°C

RMS + Weiss

Typ:SW2-2320-SWH600APP

Maße B 2130 x T 1220 x H 1215
Max. Vektorkraft Sinus [KN] Spitze: 20,0

Max. Vektorkraft Rauschen [KN] effektiv: 20,0

Max. Vektorkraft Schock [KN] Spitze: 40,0

Frequenzbereich [Hz]: 5 - 3000

Masse des schwingenden Systems (dyn.) [kg] Standard Gewindeeinsätze: 23,0

Hauptresonanz (typ) [Hz] unbelastet: 2600

Max. Amplitude Spitze 2“ [mm] Sinus: 18

Max. Amplitude Spitze 2“ [mm] Rauschen, Schock 2“ P-P: 25,4

Max Geschwindigkeit [m/s] Sinus: 2,0

Max Geschwindigkeit [m/s] Rauschen, Schock: 2,5

Max. Beschleunigung schwingendes System unbelastet [m/s²] Sinus: 870

Max. Beschleunigung schwingendes System unbelastet[m/s²eff] Rauschen: 870

Max. Beschleunigung schwingendes System unbelastet [m/s² ]Schock: 740

Zul. Quermoment (max.)    [Nm]    Auf der Aufspannfläche bezogen auf eine Hebelarmlänge von 292 mm : 500

Leistungsverstärker
Felderregung DC[V] warm: 280

Feldstrom DC[A] warm: 37

Eingangsspannung für Nenn- Ausgangsspannung [Vrms] einstellbar von 1-4Veff

Eingangs-Impedanz [kOhm]:10

Spitzen-Ausgangsspannung [Vp]: 240

Nenn-Ausgangsspannung [Vrms]: 90

Dauer-Ausgangsstrom[Arms]: 200

Spitzen-Ausgangsstrom [Ap]: 800

Bandbreite [Hz]
Eingeschränkt: 0-5Hz, 2000- 5000Hz = 70% Ausgangsstrom:0 - 3000

Wirkungsgrad  [%]: ca.90

Klirrfaktor [%] : < 1

Taktfrequenz [kHz]: 110

Maße [mm] (T x B x H) 820 x 610 x 2000

Gewicht [kg]: 400
Schutzart    IP21

Kühlung : Luftgekühlt

Luftverbrauch ca. [m³/h] leistungsabhängig: 300

Wärmeabgabe an Raum[kW]:  3,0

Elektromagnetisches Feld [µT] Bei 50 Hz = 150
Gesamt Gewicht: 5500 kg

+

Typ: WK-1200/70/5/V

Wassergekühlt

Prüfrauminhalt ca. 1150 Liter

Prüfraumabmessungen Höhe 950  mm Breite 1100 mm Tiefe 1100 mm

Aussenabmessungen (Aufstellmaße) ca Höhe 2,90 m  Breite 1,65 m Tiefe 3,70 m

Kennwerte für Temperaturprüfungen:

Temperaturbereich -70°C bis +180°C

Temperaturschwankung zeitlich ± 0,1 bis ± 0,5 K

Temperaturschwankung räumlich ± 0,5 bis ± 2,0 K

Temperaturänderungsgeschwindigkeit Heizen 5,5 K/min

Temperaturänderungsgeschwindigkeit Kühlen 4,5 K/min

Kennwerte für Klimaprüfungen:

Temperaturbereich +10 bis +95°C

Feuchtebereich 10 bis 98 %r.F

Temperaturschwankung zeitlich ± 0,1 bis ± 0,3 K

räumlich ±0,5 bis ±1 K

Feuchteschwankung in Nutzraummitte ± 1 bis ± 3 %r.F.

Elektroanschluss 3/N/PE AC, 400 V ±10 %, 50 Hz

Anschlussleistung ca. 24 kW

Max. Stromaufnahme 41 A

Gewicht 1600 kg

Kältemittel: R-404 + R23 6,5 + 2,5 kg

Zustand: gebraucht / used

Lieferumfang: (Siehe Bild)

Verkauf ab Standort!

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
