MTS Materialprüfsystem 100 kN Lastrahmen 370.10

MTS Systems

Typ:  370.10 MTS Landmark Test System 100 kN Lastrahmen

Materialprüfsystem

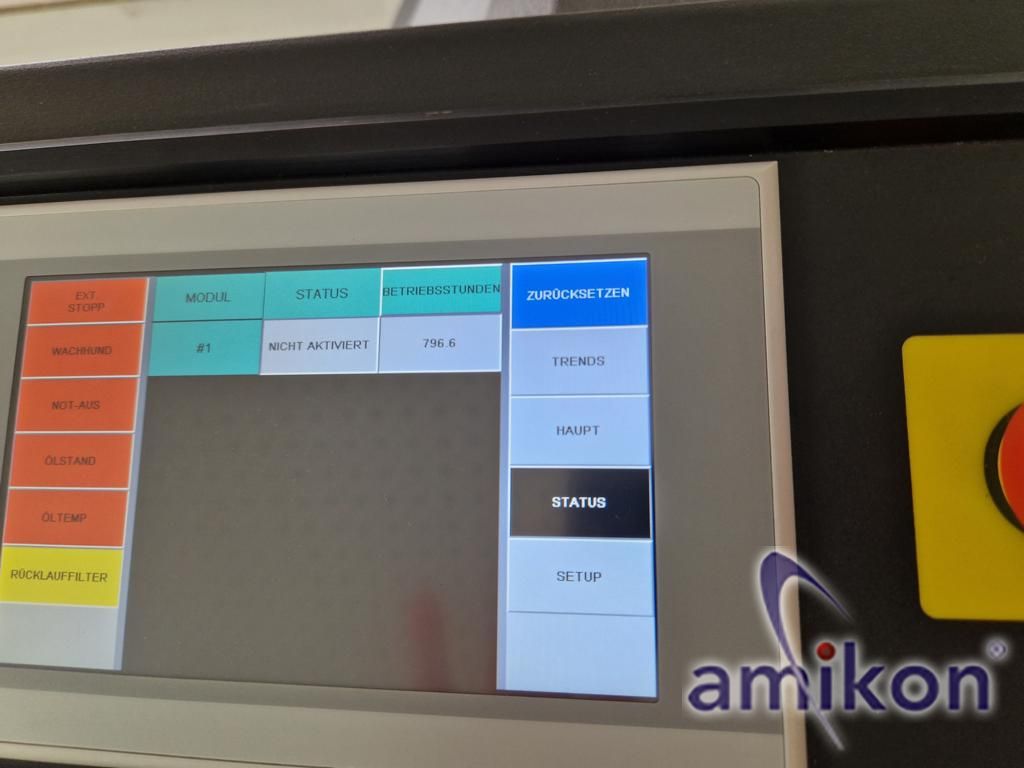

Nur 870 Betriebsstunden!

Kann nach Absprache auch am Standort besichtigt werden

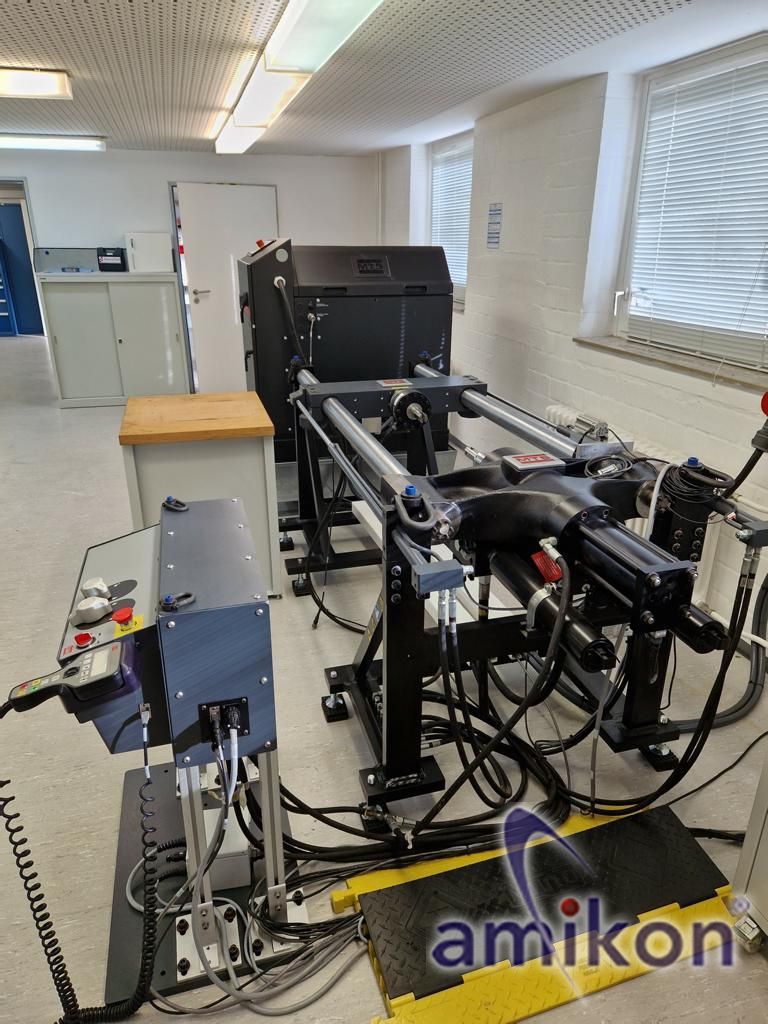

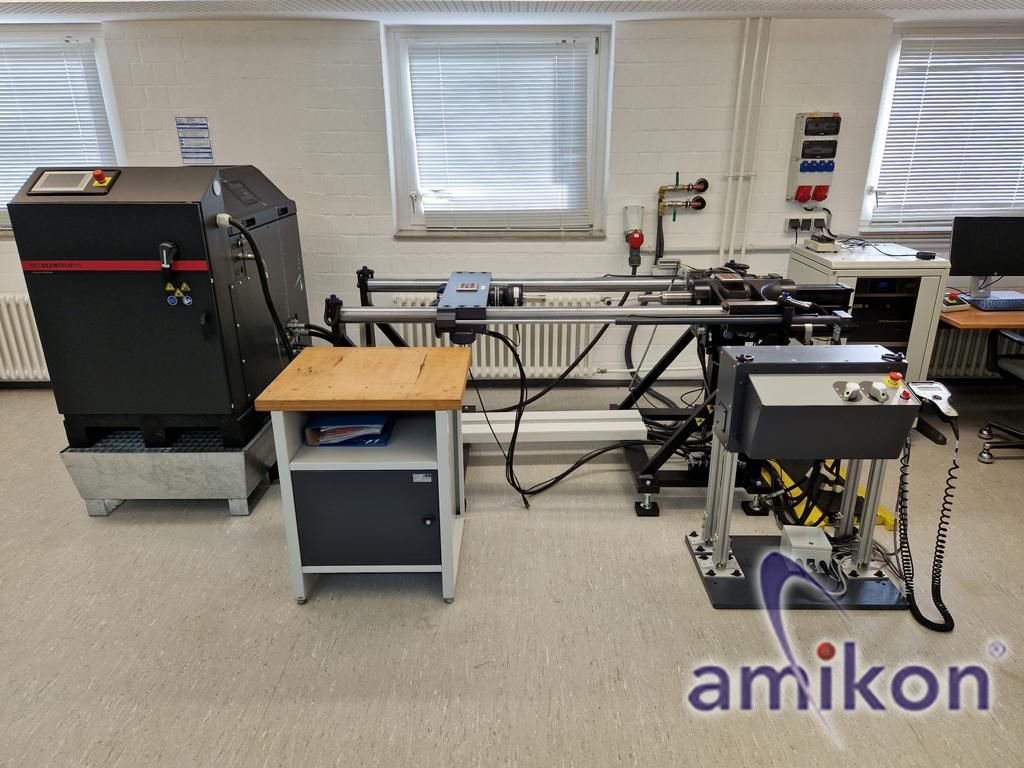

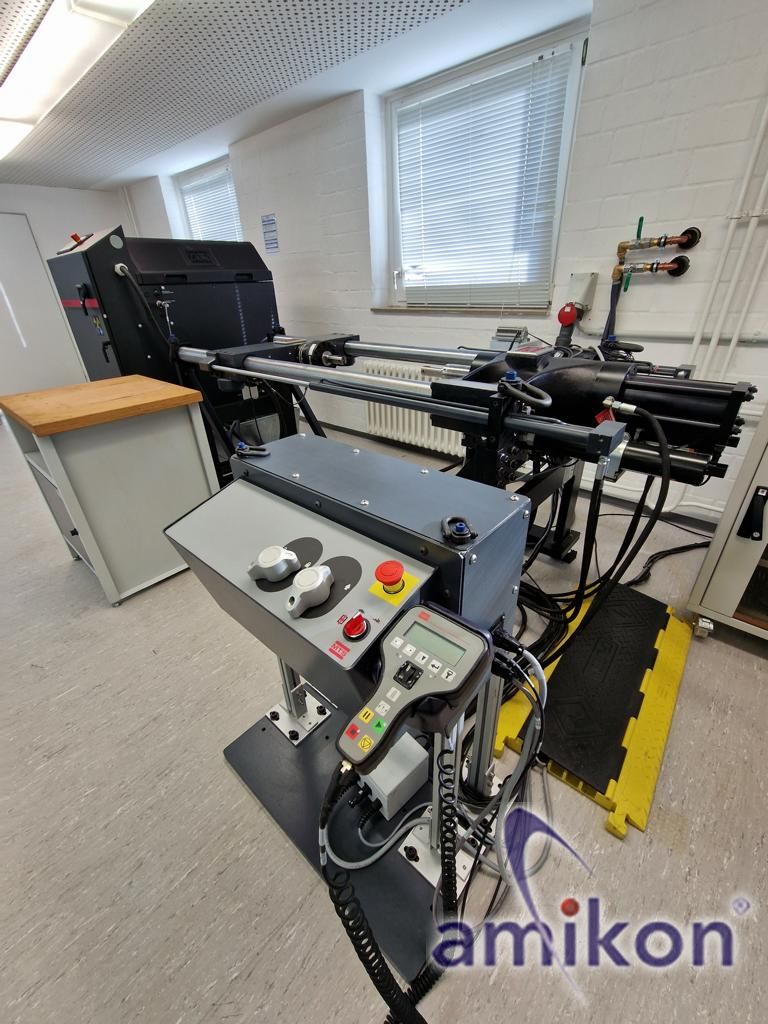

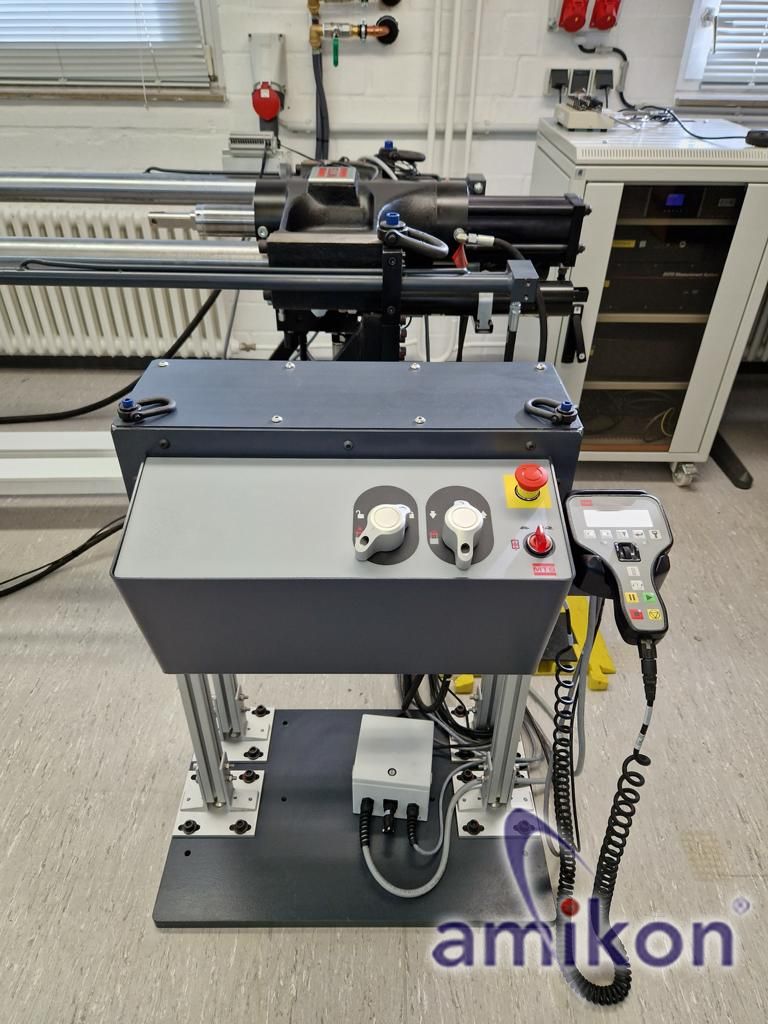

MTS Landmark Test System:

100 kN Lastrahmen
Zylinderzentrierter Aktuator

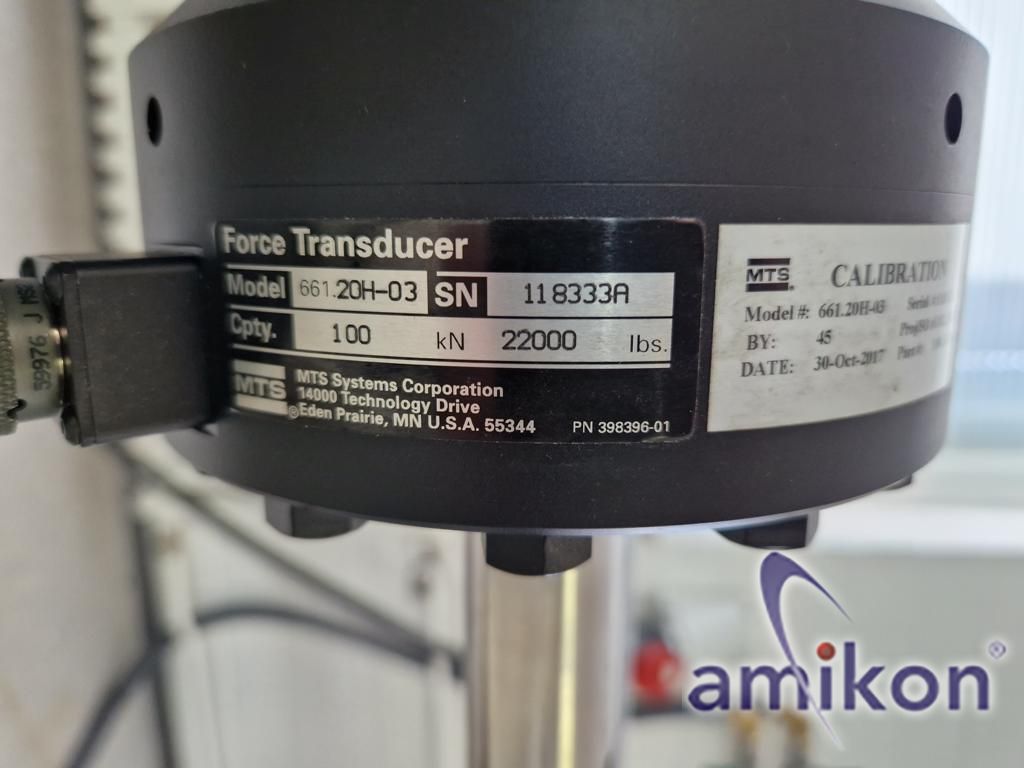

Wägezelle MTS Modell 661.20H-03 (100 KN)

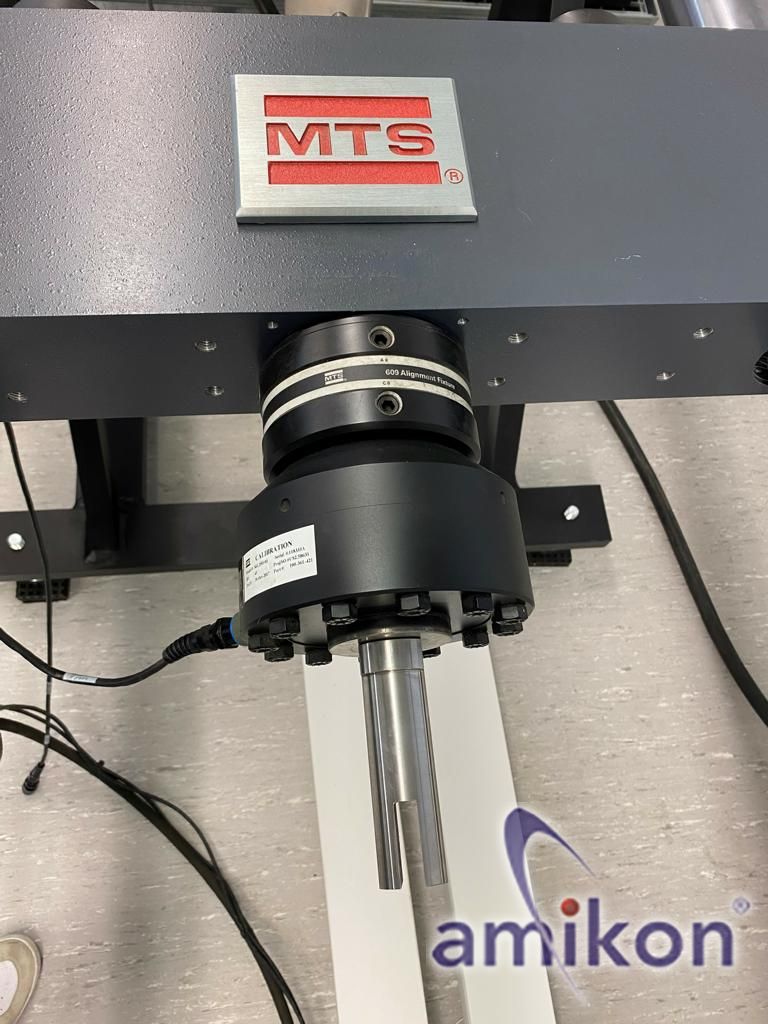

Alignment Fixture - Modell 609.10

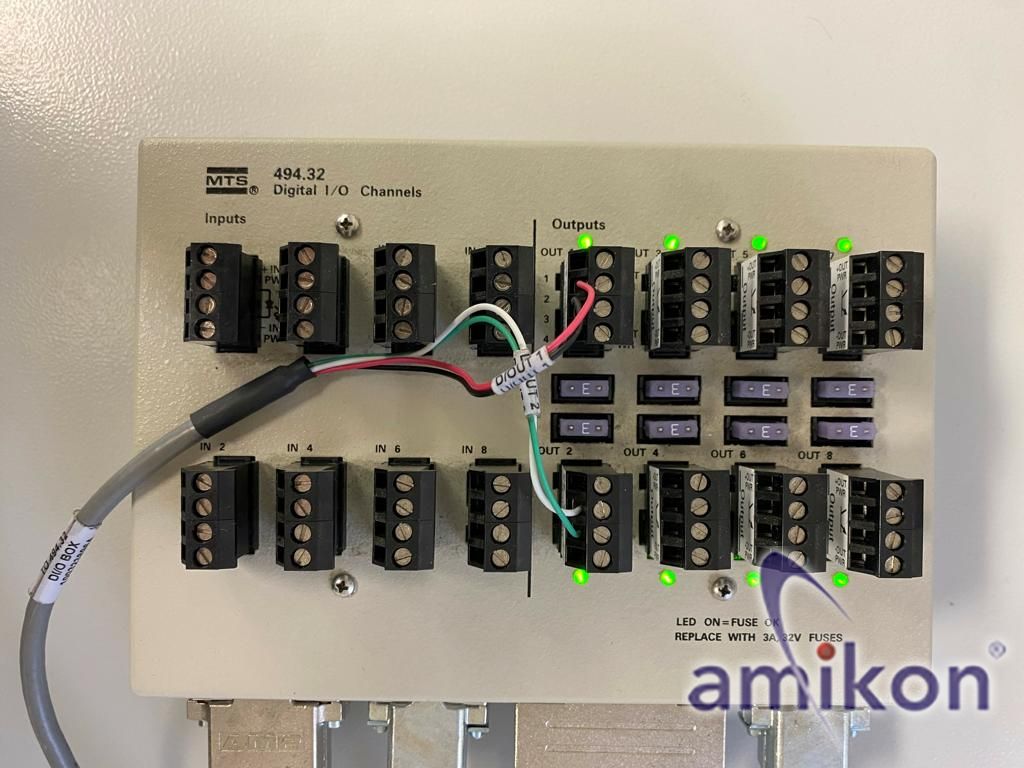

Elektronisches Steuerungssystem MTS FlexTest

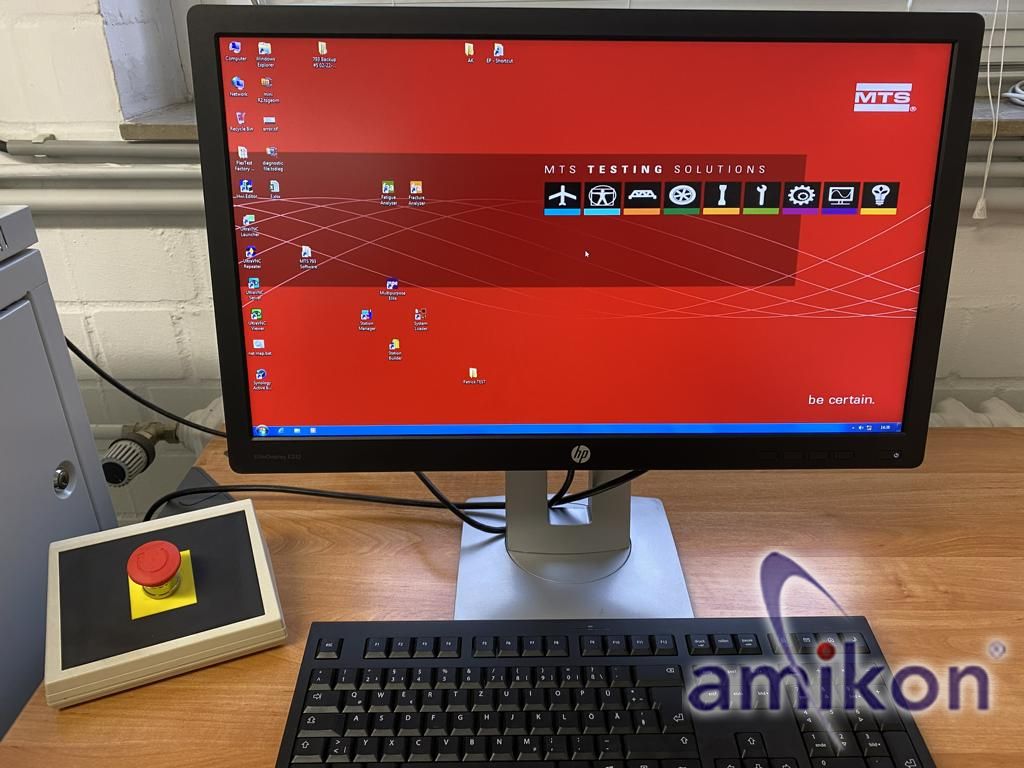

Workstation, Software und Dokumentation

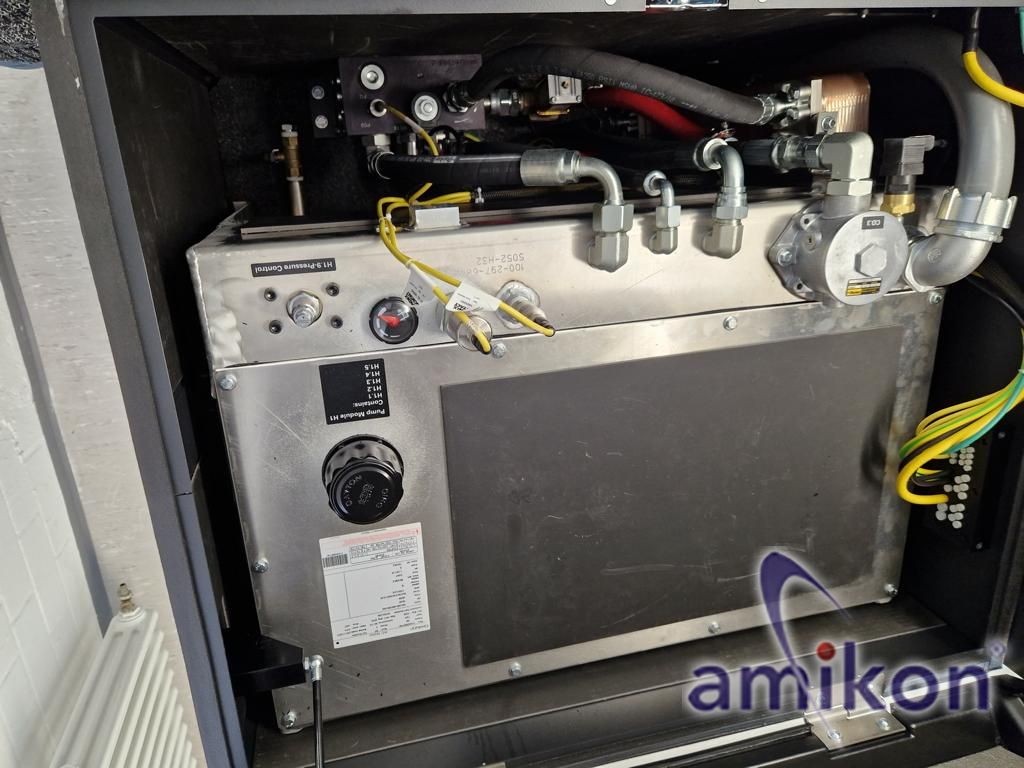

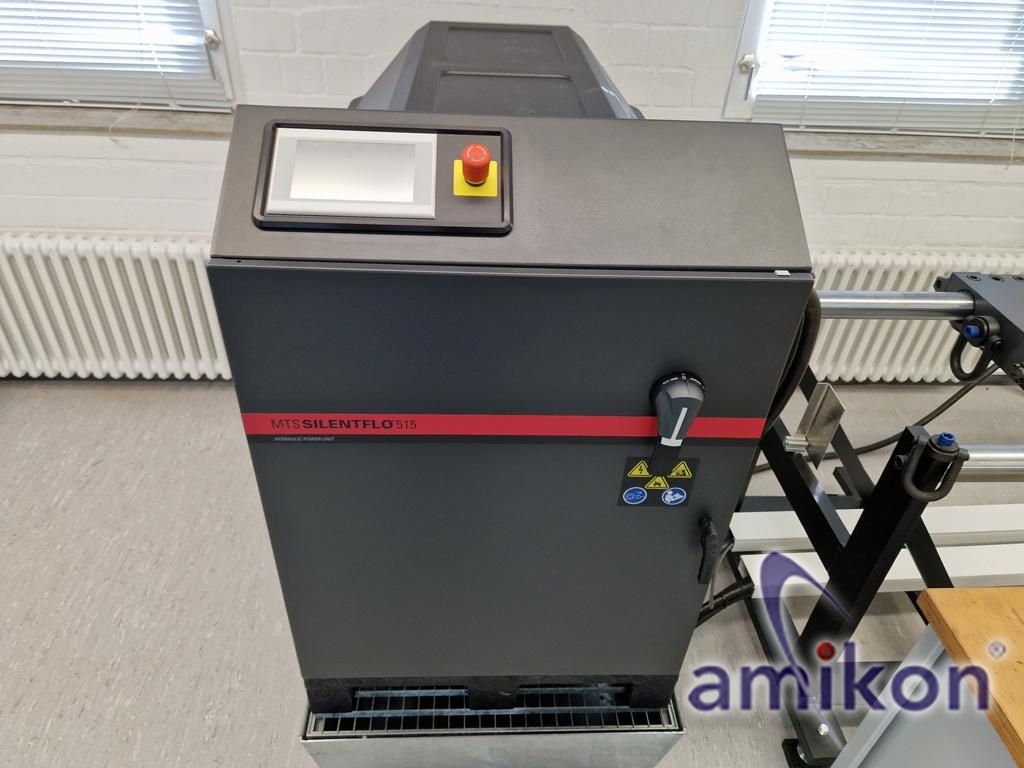

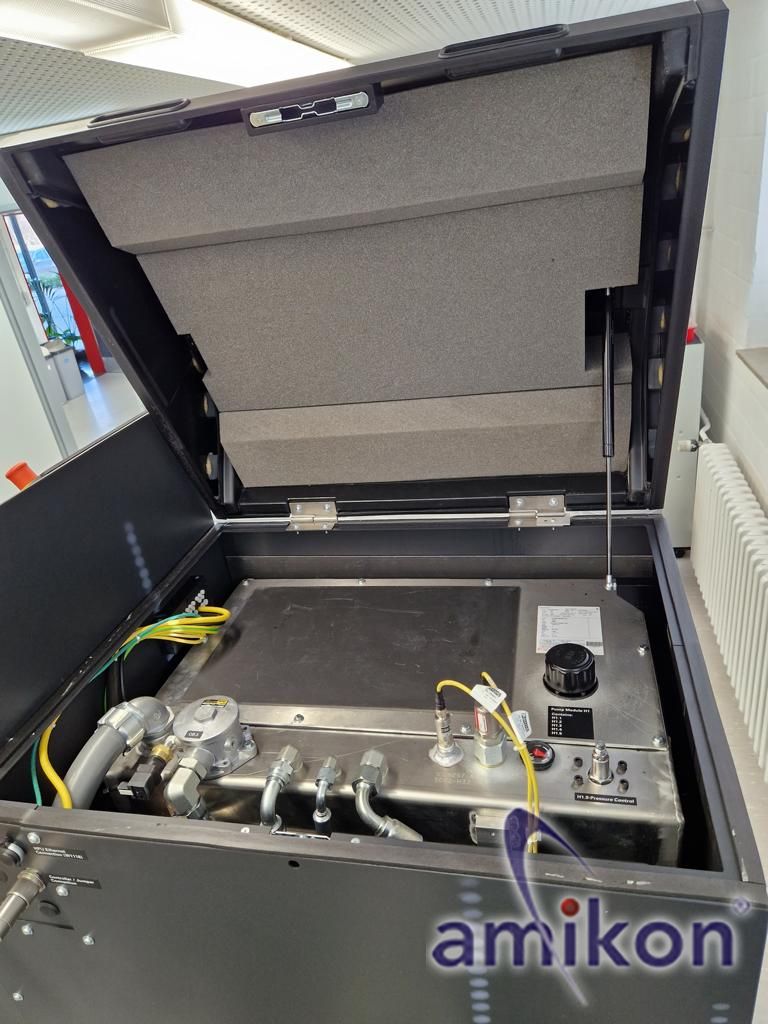

Hydraulikaggregat MTS Modell 515.11
MTS DC-Spannungsabfall (DCPD)

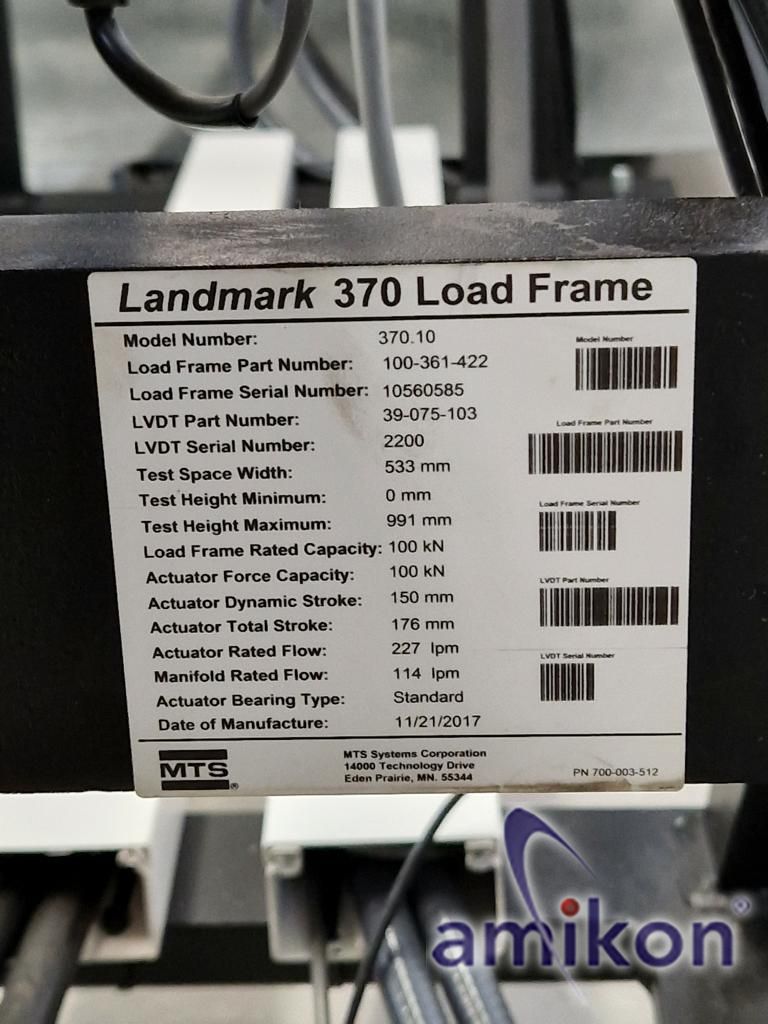

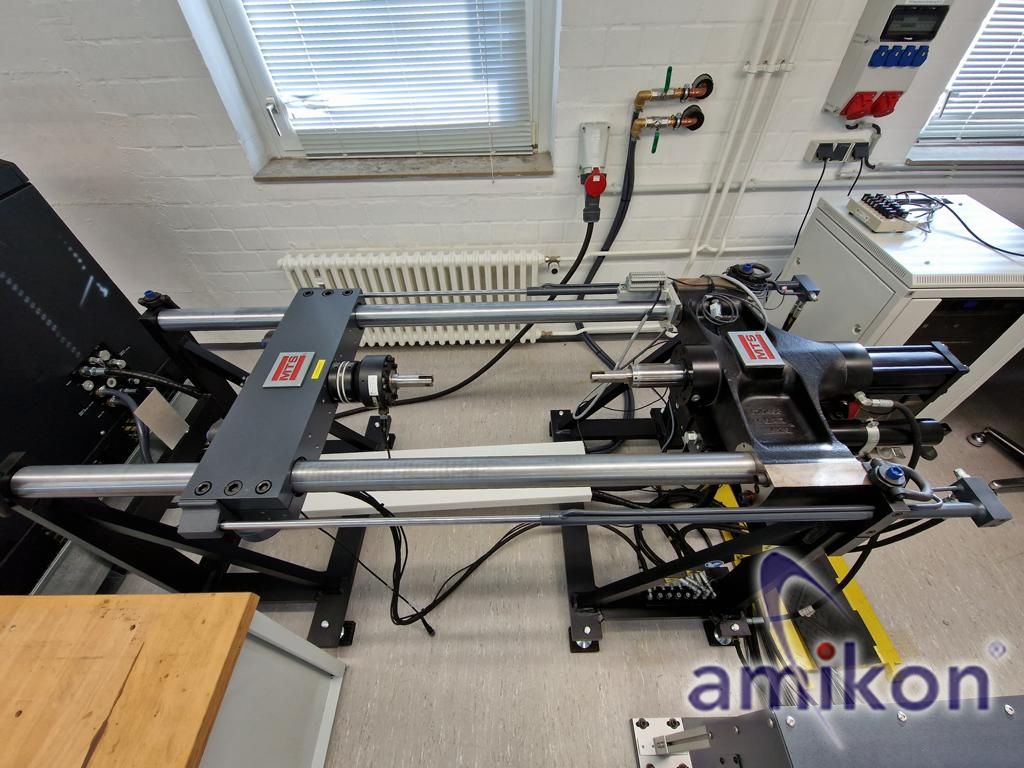

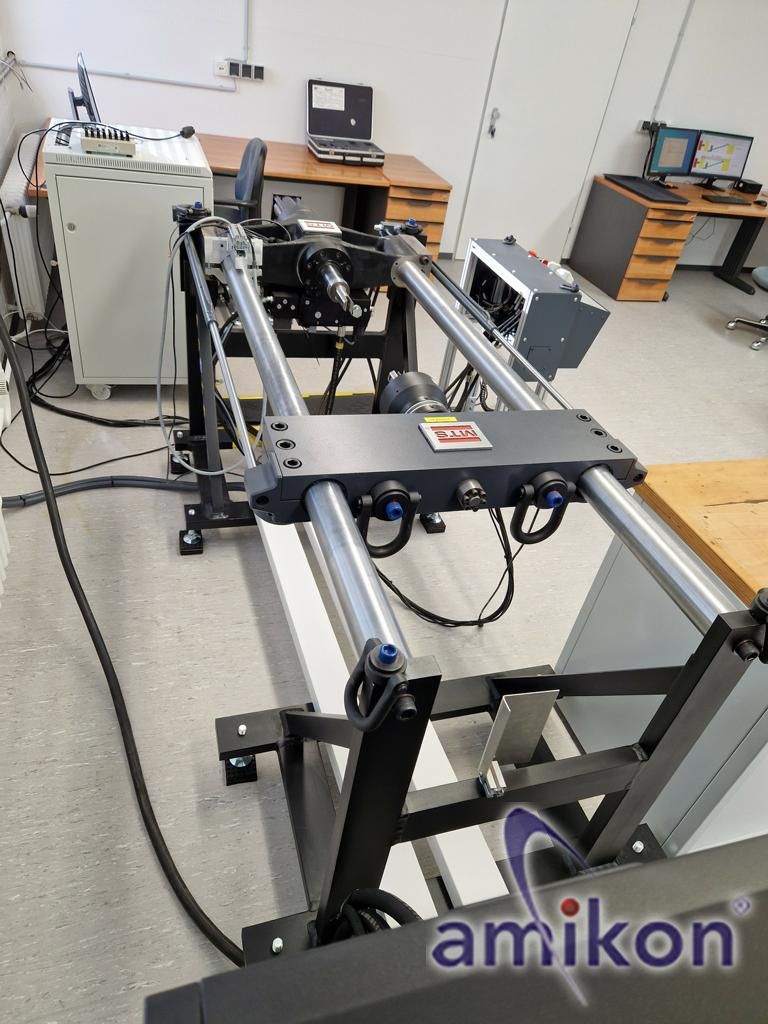

Spezifikation Lastrahmen:

Horizontaler Standardtestraum
(min / max ) 533/991 mm
Laderahmenspaltenabstand 553 mm
Durchmesser der Lastrahmensäule 76,2 mm

Anwendungen:
Dynamisch-zyklisch
Rissausbreitung CTOD
Dynamische Einstufung
Dynamisch mechanische Analyse (DMA)
Ermüdungsrisswachstum
Hochzyklische Ermüdung (HCF)
High temperature
Jlc CTOD
Klc
Niederzyklische Ermüdung (LCF)
Statische Prüfung

Spezifikation Aktuator:
Aktor in Basis integriert
100 kN Nennkraft / 150 mm dynamischer Hub/ 176 mm Gesamthub
Antriebsdrehantrieb
MTS eigene Ringstufenlager

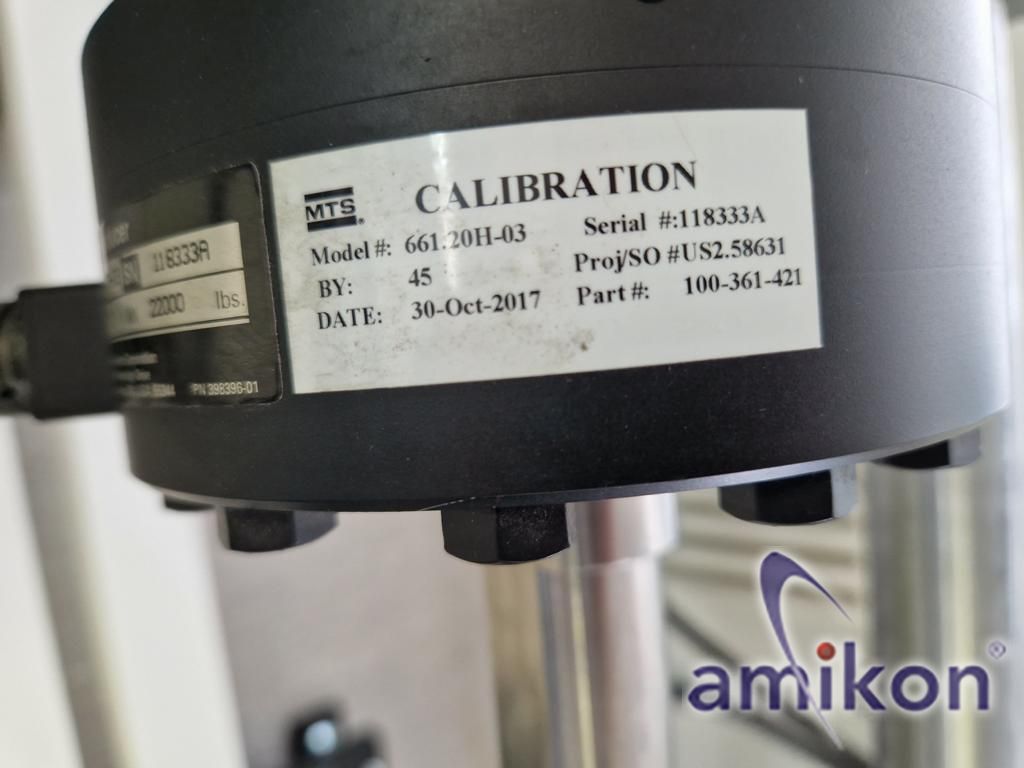

Spezifikation Kraftmessung:
100 kN Nennkraft
Gewindegröße M27 x 2 mm
Teilenummer 057-118-202

Spezifikation Alignment Fixture:
Modell 609.10
100 kN Nennkraft
Höhe / Durchmesser 72 mm / 121 mm

Spezifikation FlexTest:
MTS FlexTest 40 Controller
Enthält die Systemsoftware MTS Model 793
Enthält die Software MTS Test Suite

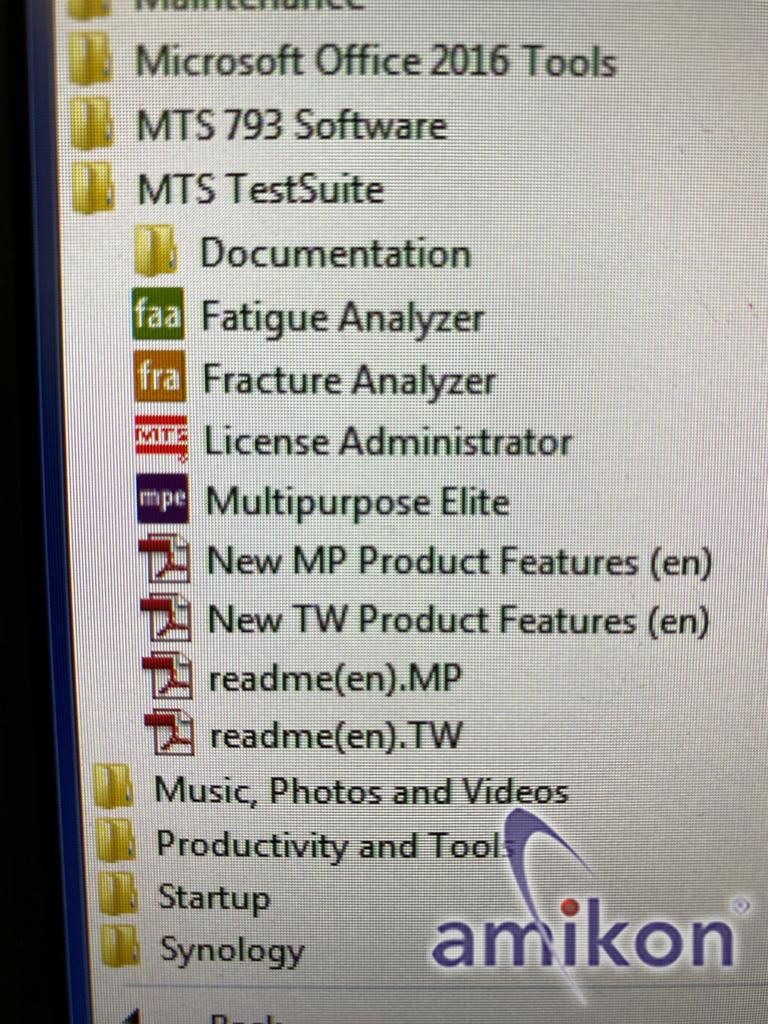

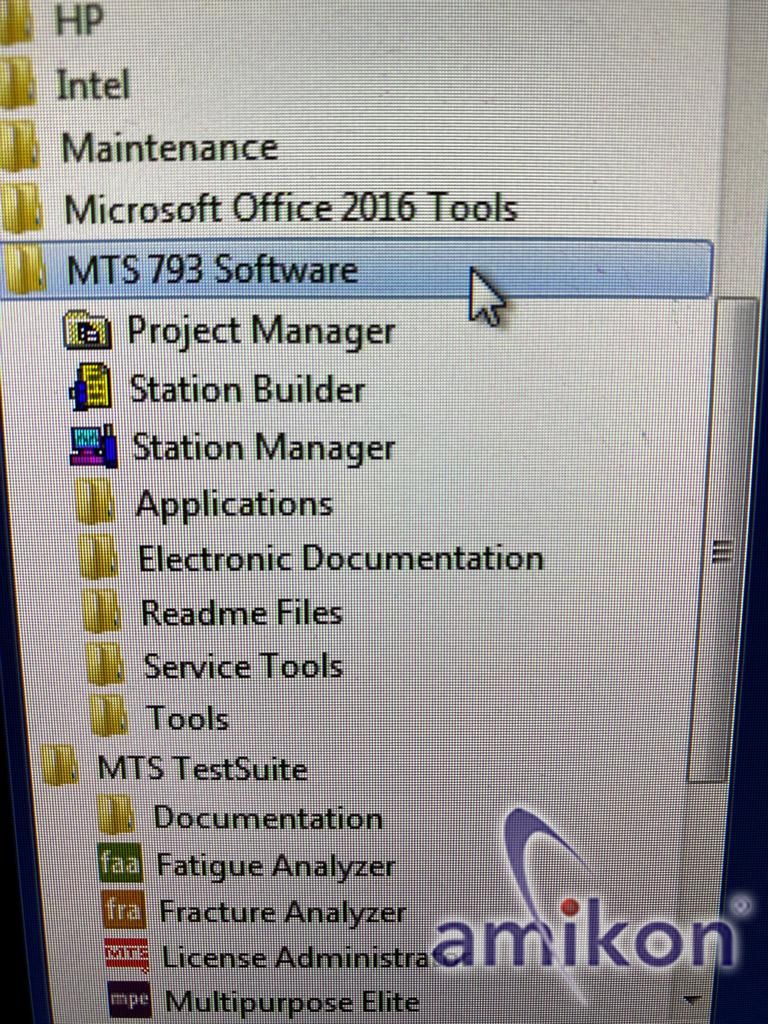

Workstation, Software und Systemdokumentation:
793 System Software V6.0A 6388
MTS TestSuite Software
Umfassende Dokumentation und Kalibrationsdaten der
Systemkomponenten

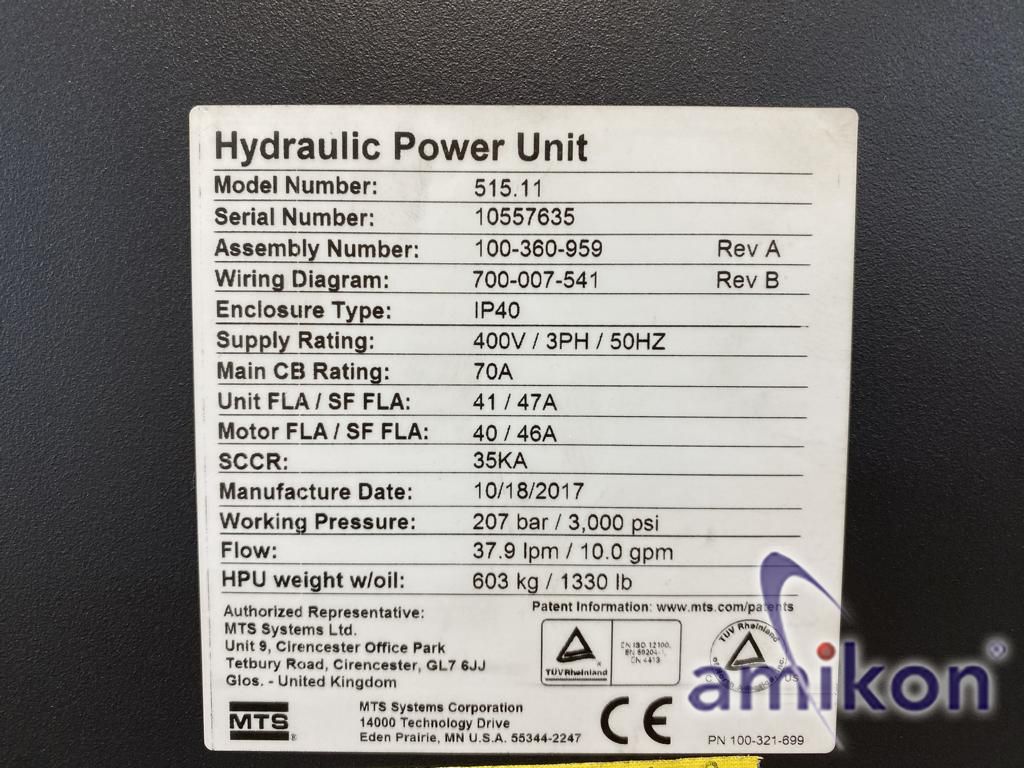

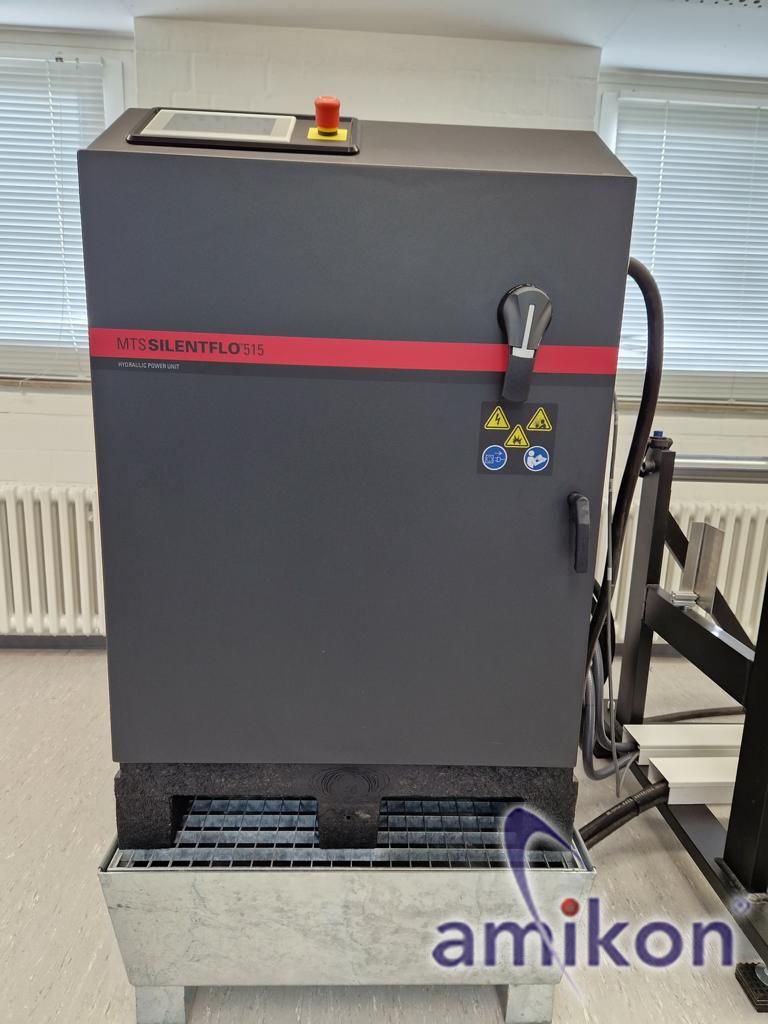

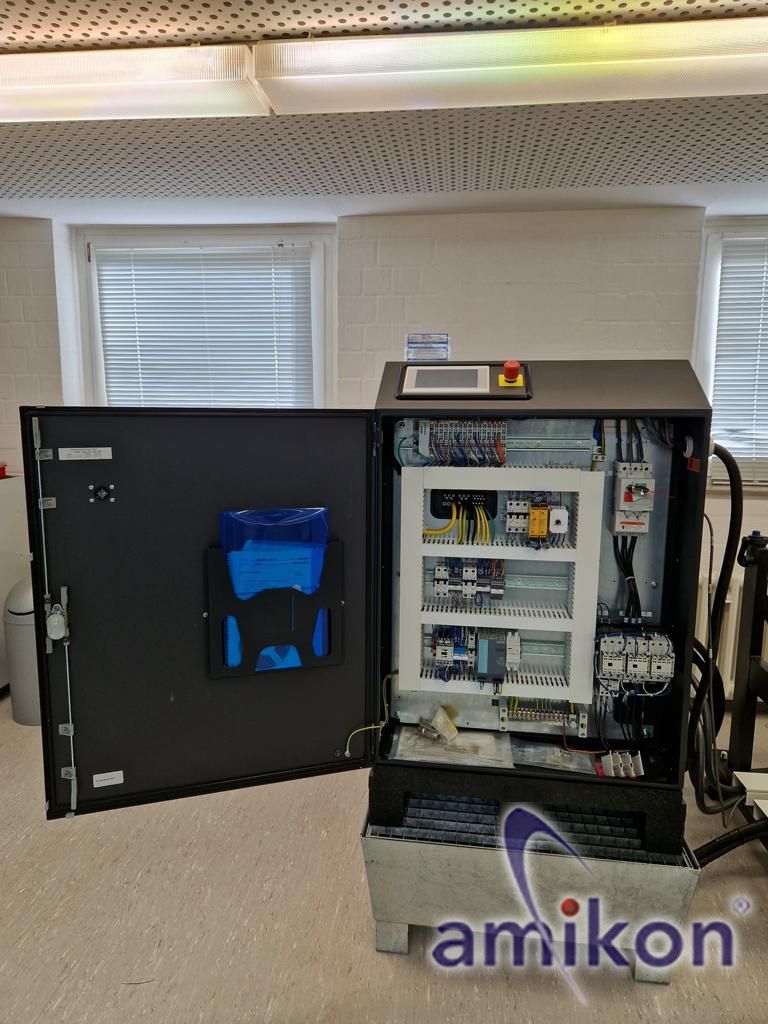

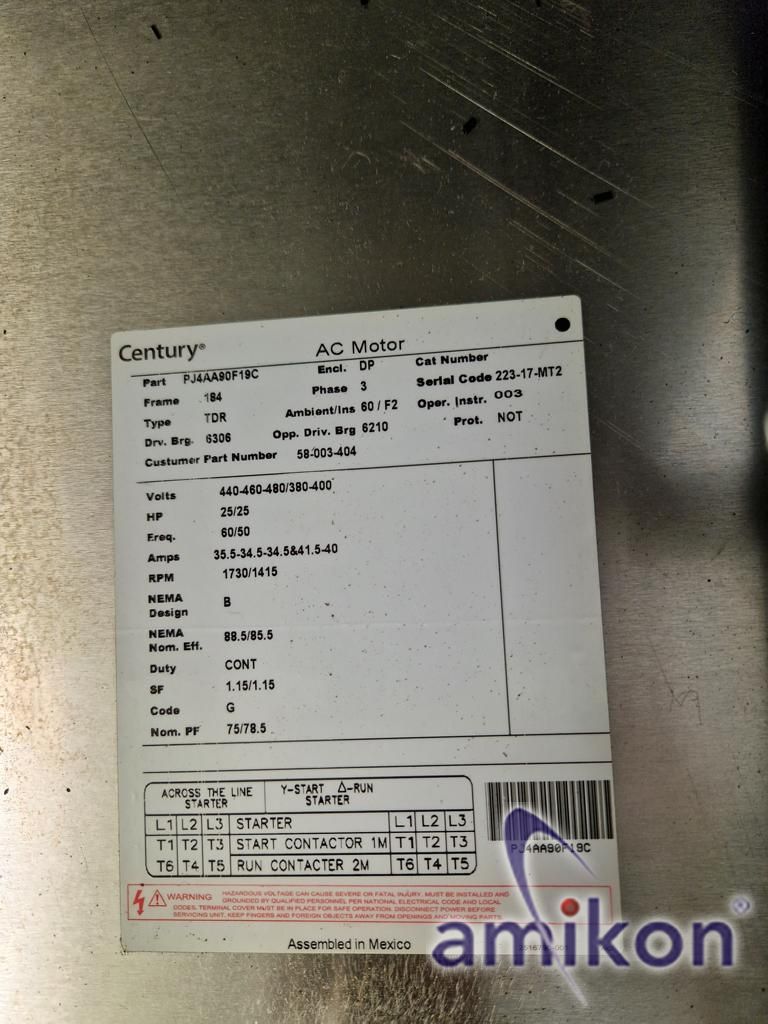

Spezifikation HPU:
Netzfrequenz 50 Hz
Durchflussrate 37,9 l / min
Spannung (3 Phasen) 400 V (AC)
Einheits Volllaststromstärke 41 Ampere
Motorstarttechnik Y Delta
Druck 20,7 MPa
Kühlmethode wassergekühlt

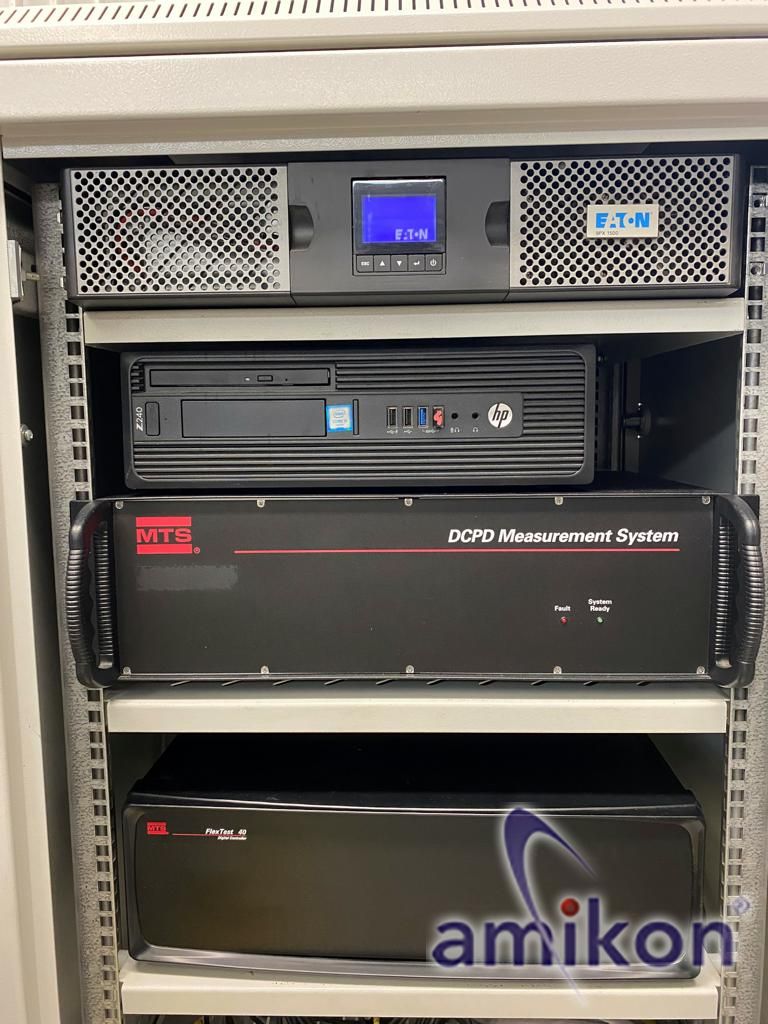

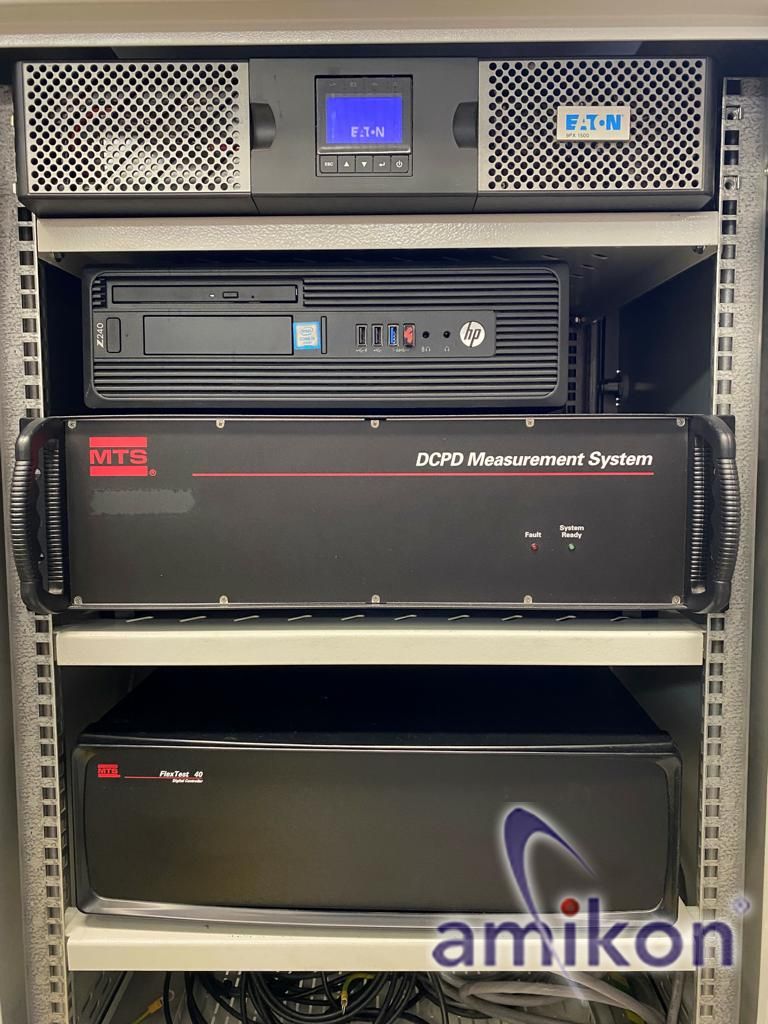

Die MTS DCPD Testlösung umfasst:
Zuverlässiges MTS DCPD Messsystem (2oder 7 Kanal Konfiguration)
Modulare Vorverstärker
TestSuite DCPD Modul (enthält alle Prüfvorlagen, Berichtsvorlagen und
Berechnungen für ASTM konforme Ermüdungsrisswachstumsbewertungen)
TestSuite Fracture Analyzer Software
Einrichtungsprüflingssatz zur Überprüfungder Hardware Einrichtung und Prüfungskonfiguration





Verkauf ab Standort!

Zustand: gebraucht / used

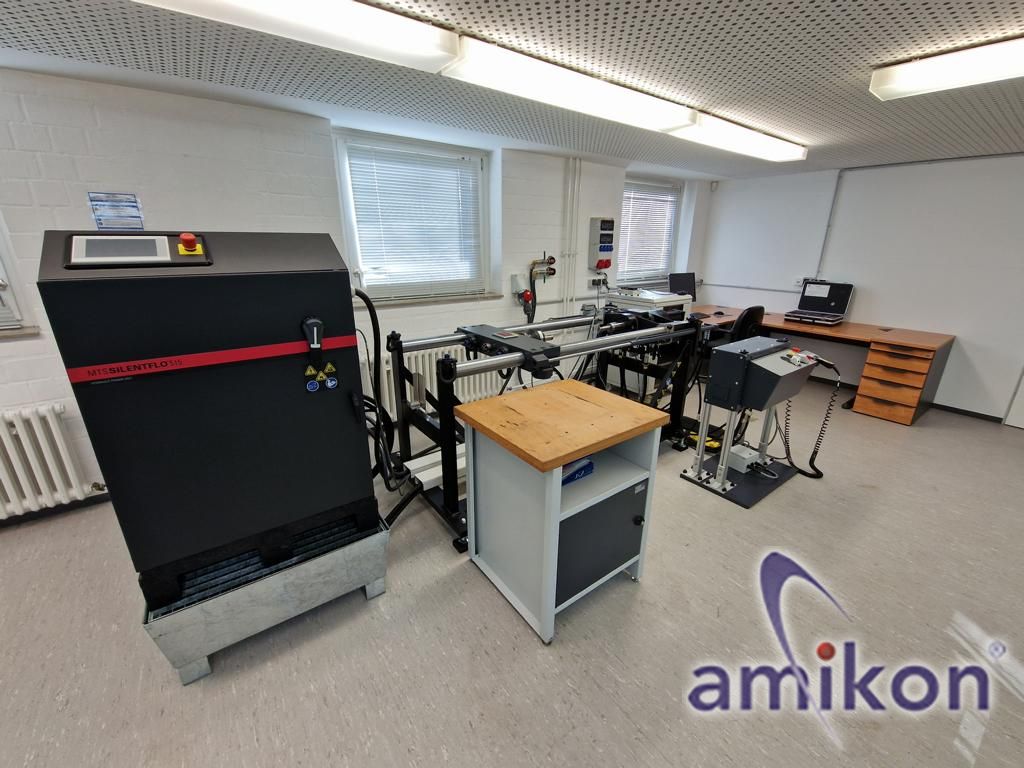

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
