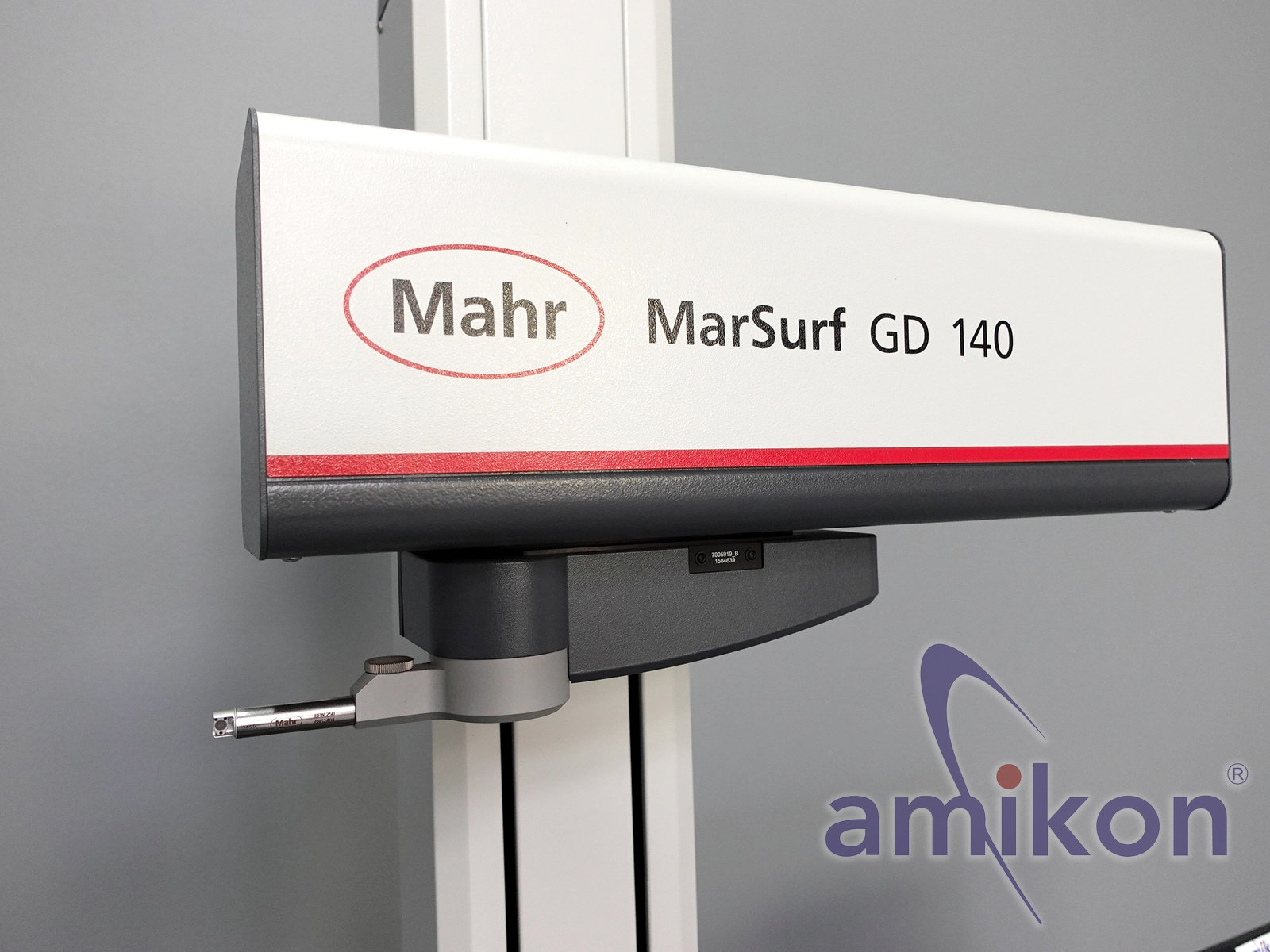

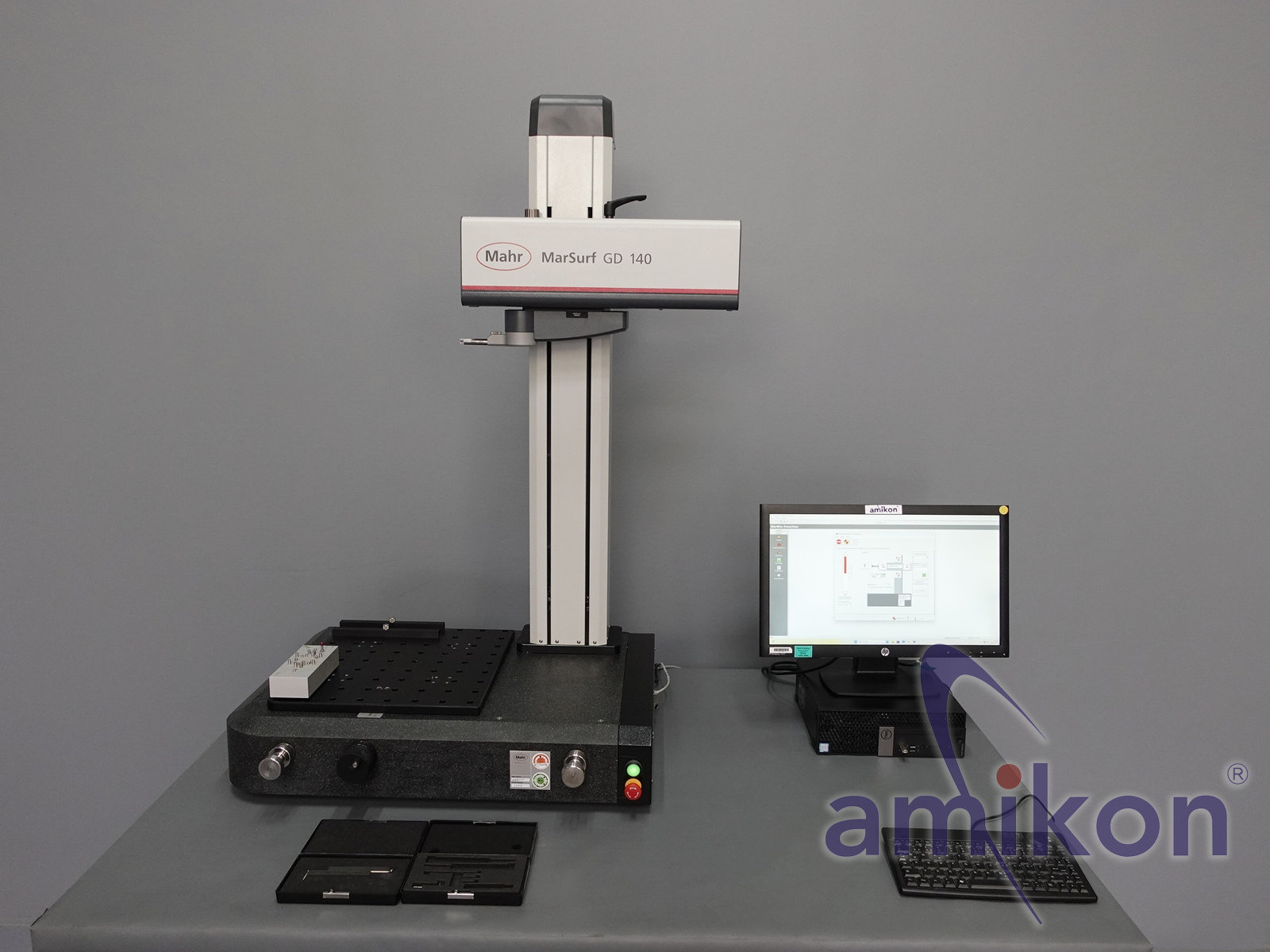

Mahr MarSurf GD 140 BG 22 Rauheits- und Welligkeits-Messstation


Art.-ID: 24632

Zustand: Gebraucht

Bestand: Noch 1 auf Lager

12.500,00 EUR *
Inhalt 1 Stück
Grundpreis 12.500,00 EUR / Stück
Der Artikel ist sofort verfügbar

ZAHLUNGSARTEN:

²


* zzgl. ges. MwSt. zzgl. Versandkosten

Mahr


Typ: MarSurf GD 140 BG 22
Produktinformation:
Die MarSurf GD 140 ist eine hochpräzise Rauheits- und Welligkeits-Messstation von Mahr,
konzipiert für den Einsatz in der Fertigungsmesstechnik sowie im Messraum.
Sie setzt neue Maßstäbe in der Oberflächenmesstechnik durch hohe Geschwindigkeit,
Sicherheit und Flexibilität.
Produktmerkmale:
Multifunktional: Erfasst Rauheit, Welligkeit und Profil von Werkstücken.
Einsatzort: Im Messraum oder in direkter Nähe zur Fertigung einsetzbar.
Software: Steuerung über benutzerfreundliche MarWin-Software:
EasyRoughness
MarWin-Software Stand: V12.20-06 SP1
Anwendungsbereiche:
Branche: Maschinenbau Typische Messobjekte
Lager, Gewinde, Gewindestangen, Kugelgewindetriebe, Wellen, Zahnstangen
Branche: Fertigungsmesstechnik Typische Messobjekt
Konturmessung im halbautomatischen Prozess
Branche: Automobilindustrie Typische Messobjekt
Lenkung, Bremssysteme, Getriebe, Kurbelwellen, Nockenwellen, Zylinderköpfe
Branche: Medizintechnik Typische Messobjekt
Konturen von Hüft- und Knie-Endoprothesen, medizinischen Schrauben und Zahnimplantaten
Technische Daten – MarSurf GD 140
Merkmal Wert / Beschreibung
Auflösung – Messbereich 1 / 2,0 nm
Auflösung – Messbereich 2 / 0,2 nm
Start der Traversierlänge (X) 0,1 mm
Ende der Traversierlänge (X) 140,0 mm
Traversierlänge (Lt) 0,1 – 140 mm
Führungsabweichung 0,20 µm / 60 mm 0,40 µm / 140 mm
Messkraft 0,7 mN
Messgeschwindigkeit 0,02 mm/s bis 10 mm/s
Positioniergeschwindigkeit (X) 0,02 – 200 mm/s
Positioniergeschwindigkeit (Z) 0,02 – 50 mm/s

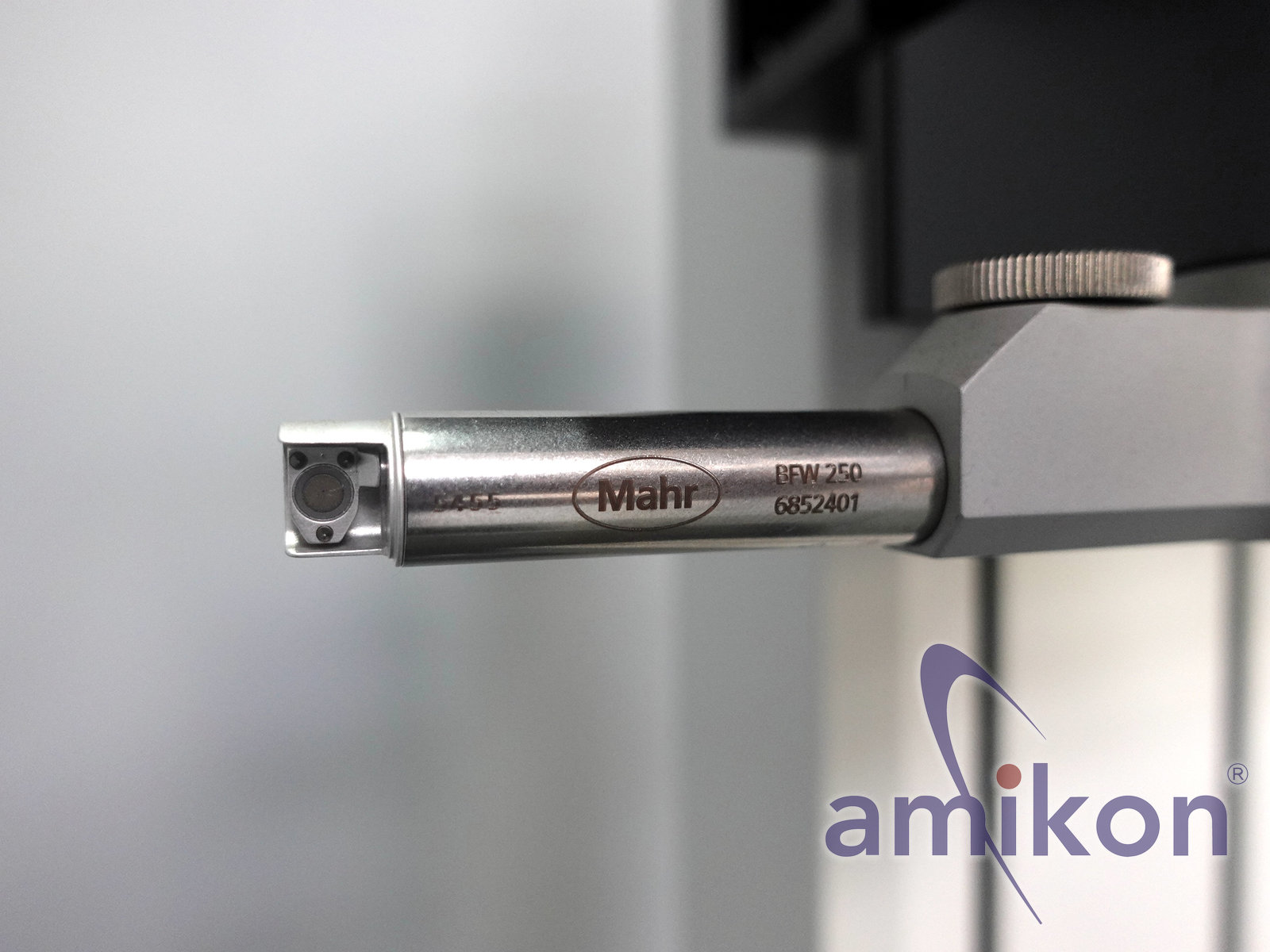

Tastersystem Rauheitstastersystem (skidless) – ohne Tastsystemfuß

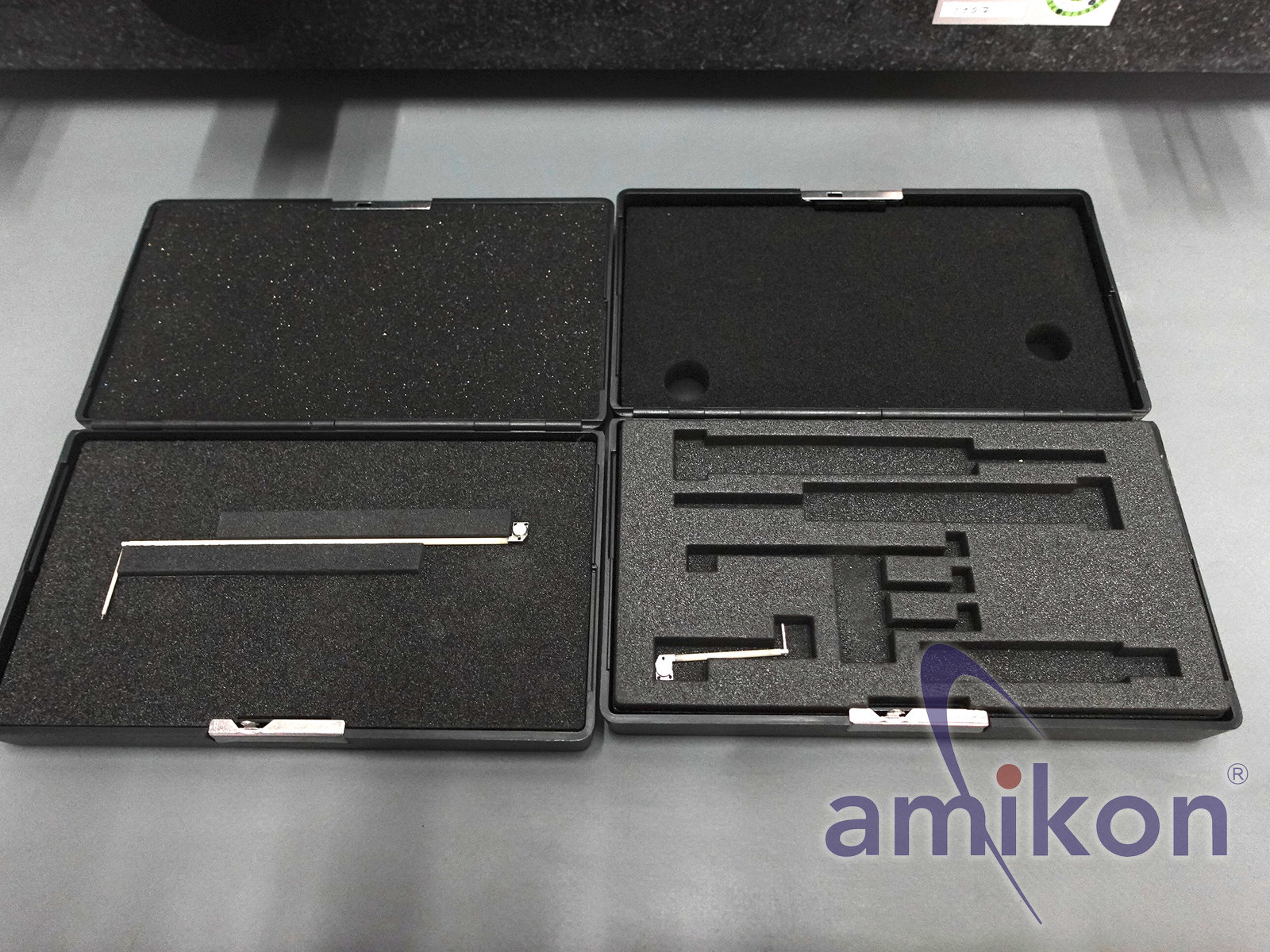

Tasterarmlängen
45 mm (×1)
67,5 mm (×1,5)
90 mm (×2)
112,5 mm (×2,5)
135 mm (×3)
Messbereich (je nach Tasterlänge)
±250 µm (bei 45 mm Tastarm)
±750 µm (bei 135 mm Tastarm)
Technische Daten – Abmessungen:
Maße (L × B × H)
Länge: 780 mm, Breite: 535 mm, Höhe: 1240 mm
Maximales Werkstückgewicht 90 kg
Weitere Funktionen
Manuelle TY-Verstellung (z. B. zur seitlichen Ausrichtung)
Gesamtgewicht (brutto) 196 kg
Zustand: gebraucht / used

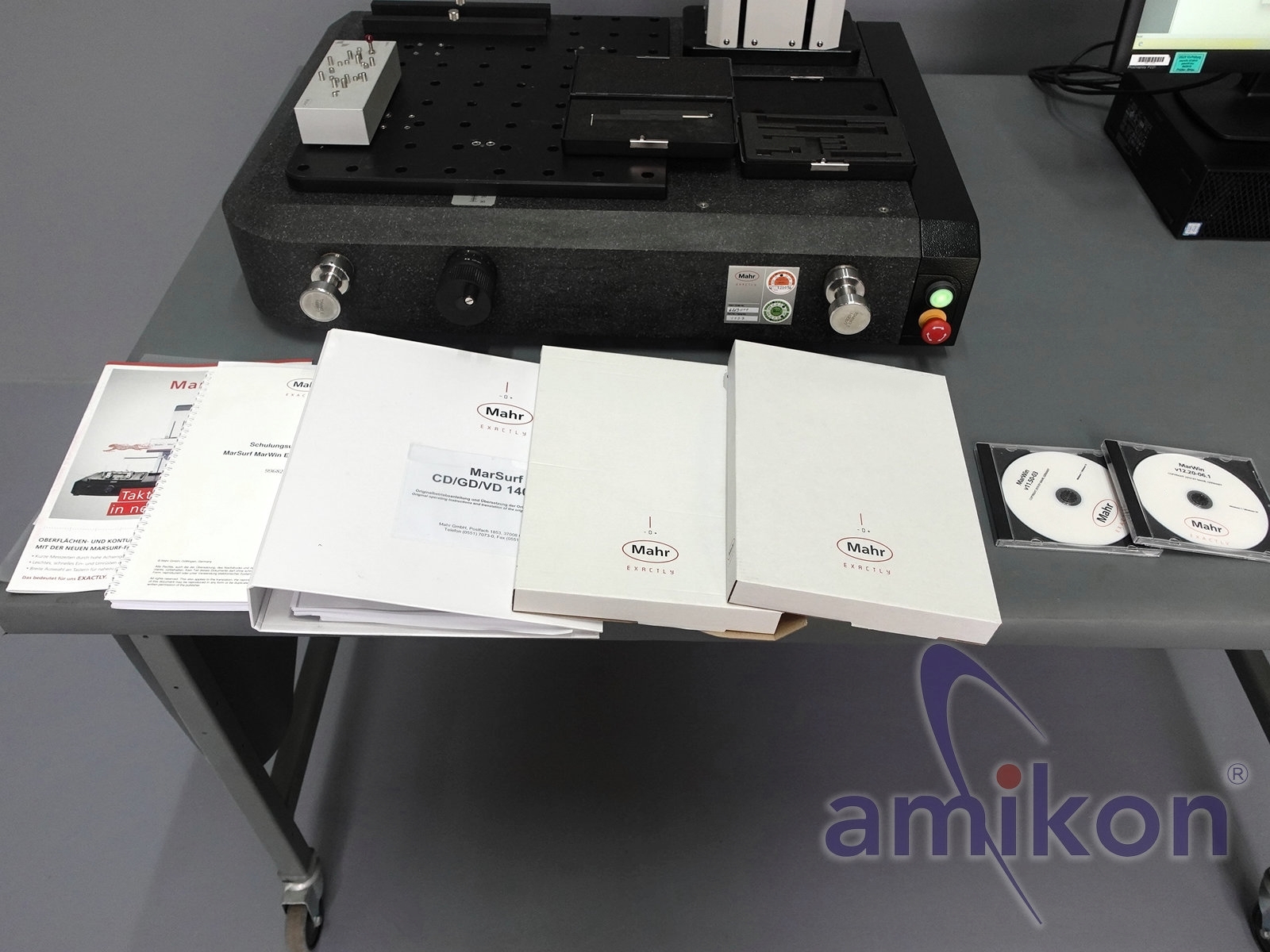

Lieferumfang: (Siehe Bild)
(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)
Weitere Fragen können wir gerne am Telefon für Sie beantworten.
