LDS V8-440 HBT750C Shaker-System + SPA56K v3 + IMV K2+ Vibrationsprüfanlage

LDS Vibrationsprüfanlage / Shaker System

LDS V8-440 HBT750C Combo Shaker-System +
LDS SPA56K v3 Leistungsverstärker +
Matching Transformer PT65.0/3E +
IMV K2+ Vibrationssteuerung

Professionelle elektrodynamische Vibrationsprüfanlage / Shaker-System
Hersteller: LDS / IMV
Komplette Industrie-Prüfanlage

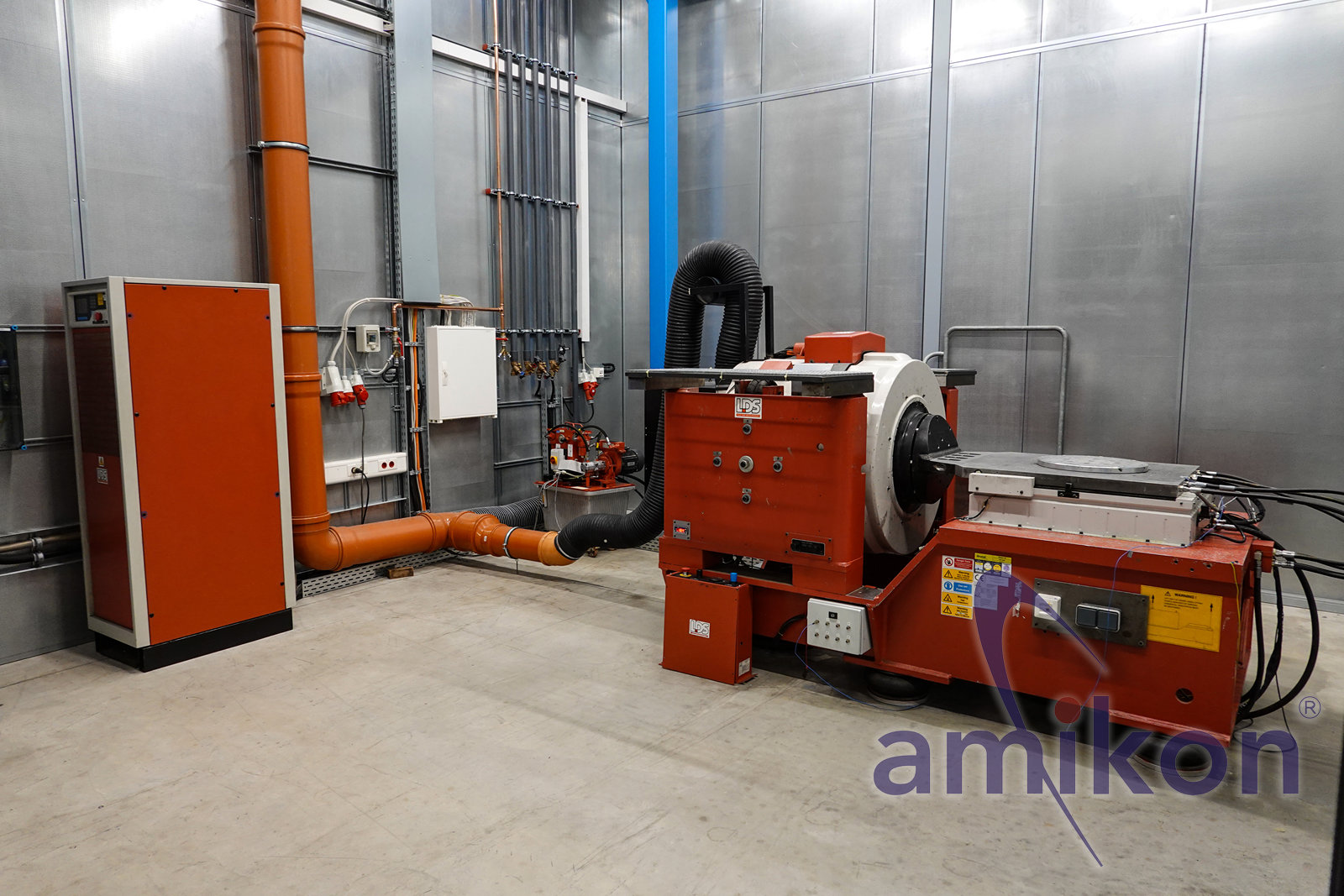

Zum Verkauf steht eine komplette elektrodynamische Vibrationsprüfanlage
bestehend aus LDS Shaker-System, Leistungsverstärker,
Matching Transformer, Hydraulikeinheit,
Vibrationssteuerung sowie umfangreicher Software und Dokumentation.

Ideal für Automotive, Luftfahrt, Forschung & Entwicklung,
Materialprüfung, Elektronikprüfung, Schockprüfungen,
Umweltsimulation sowie industrielle Qualitätssicherung.

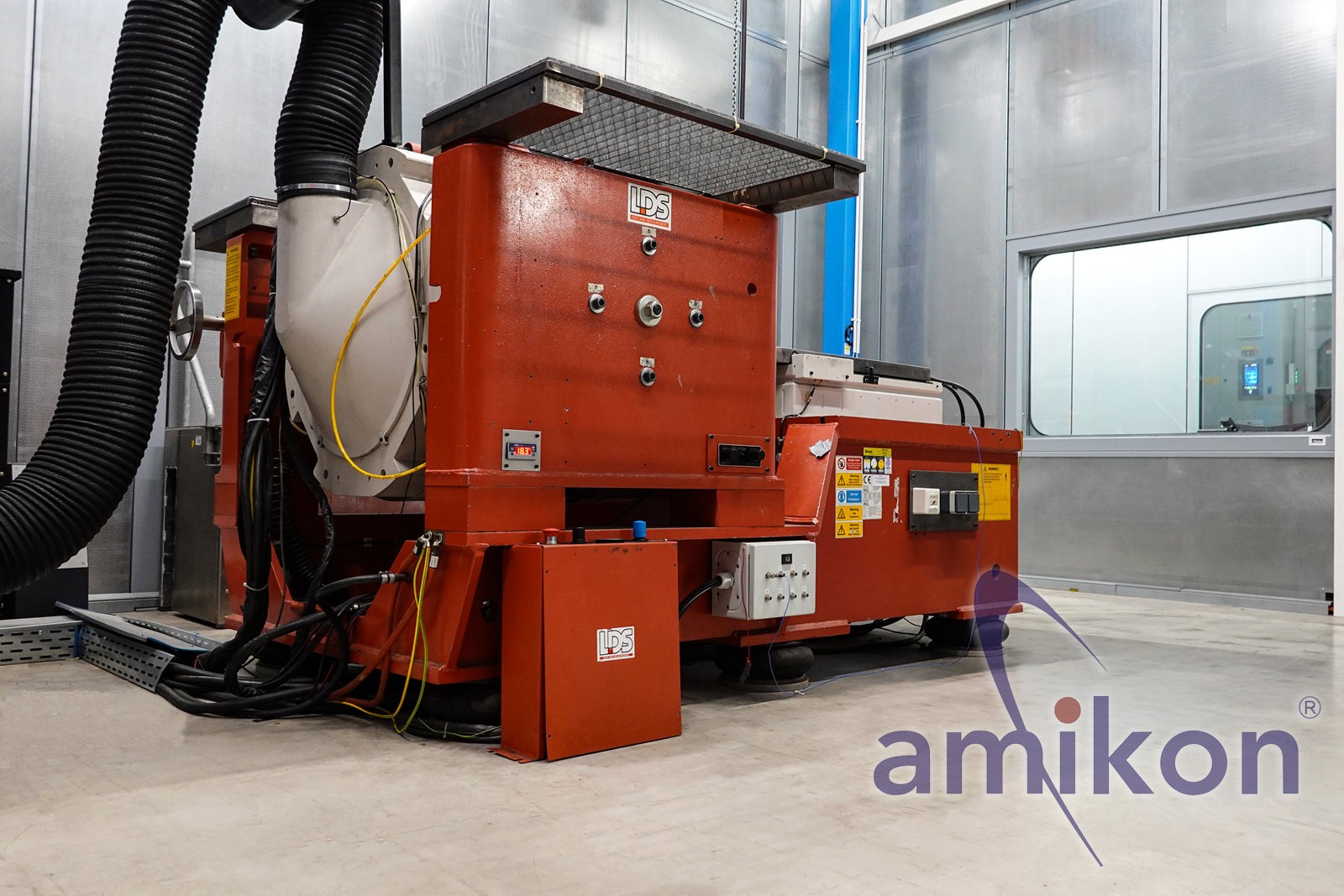

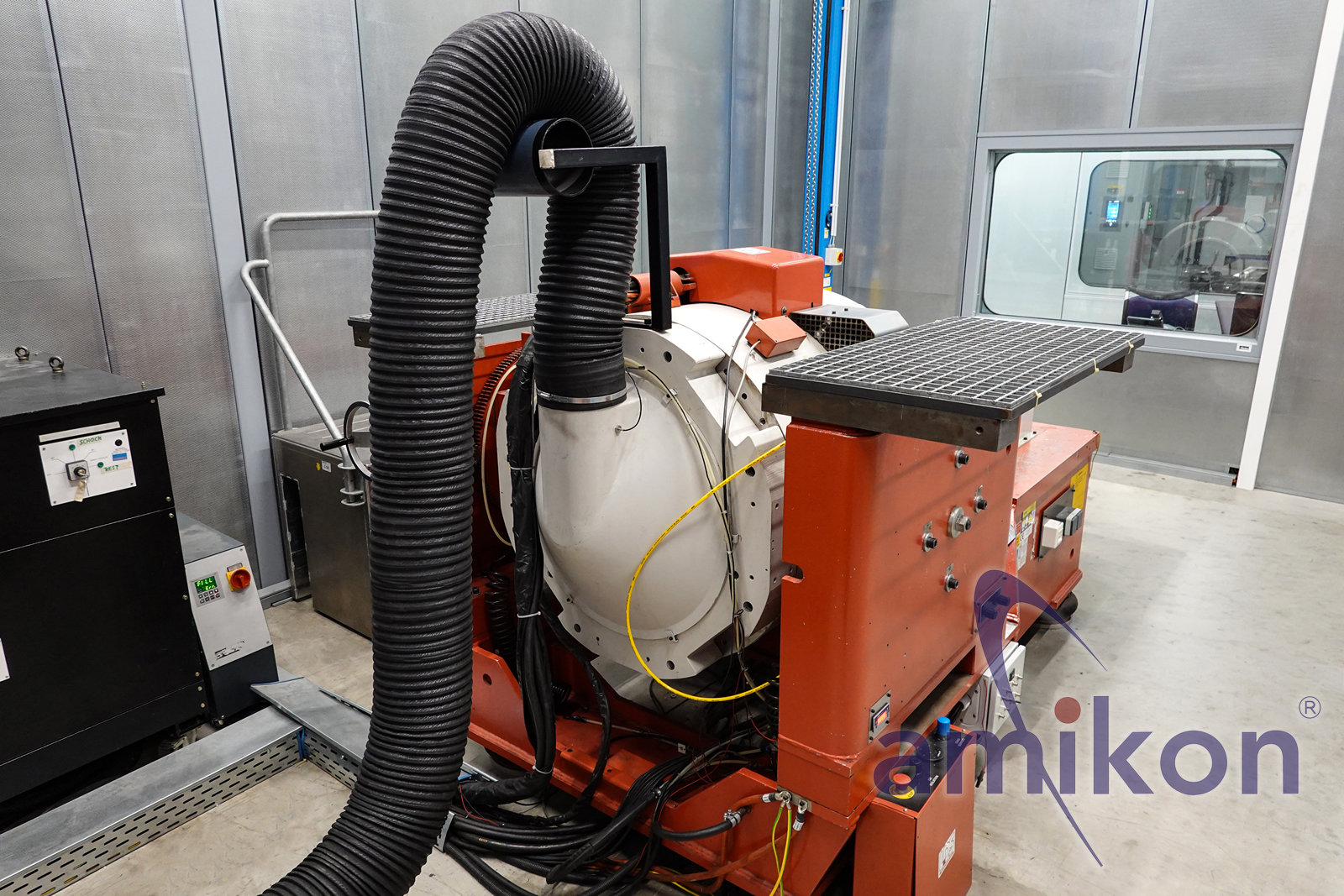

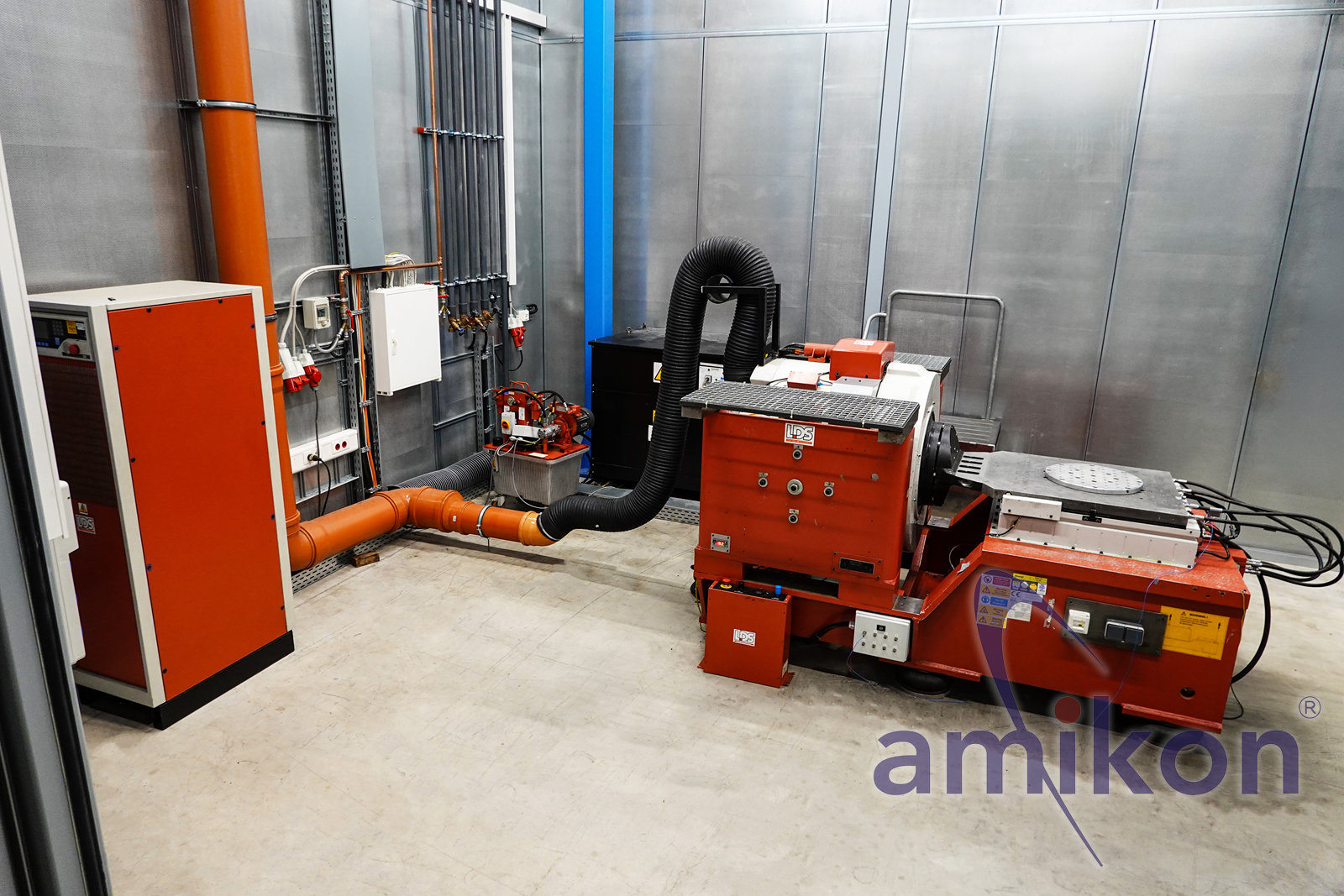

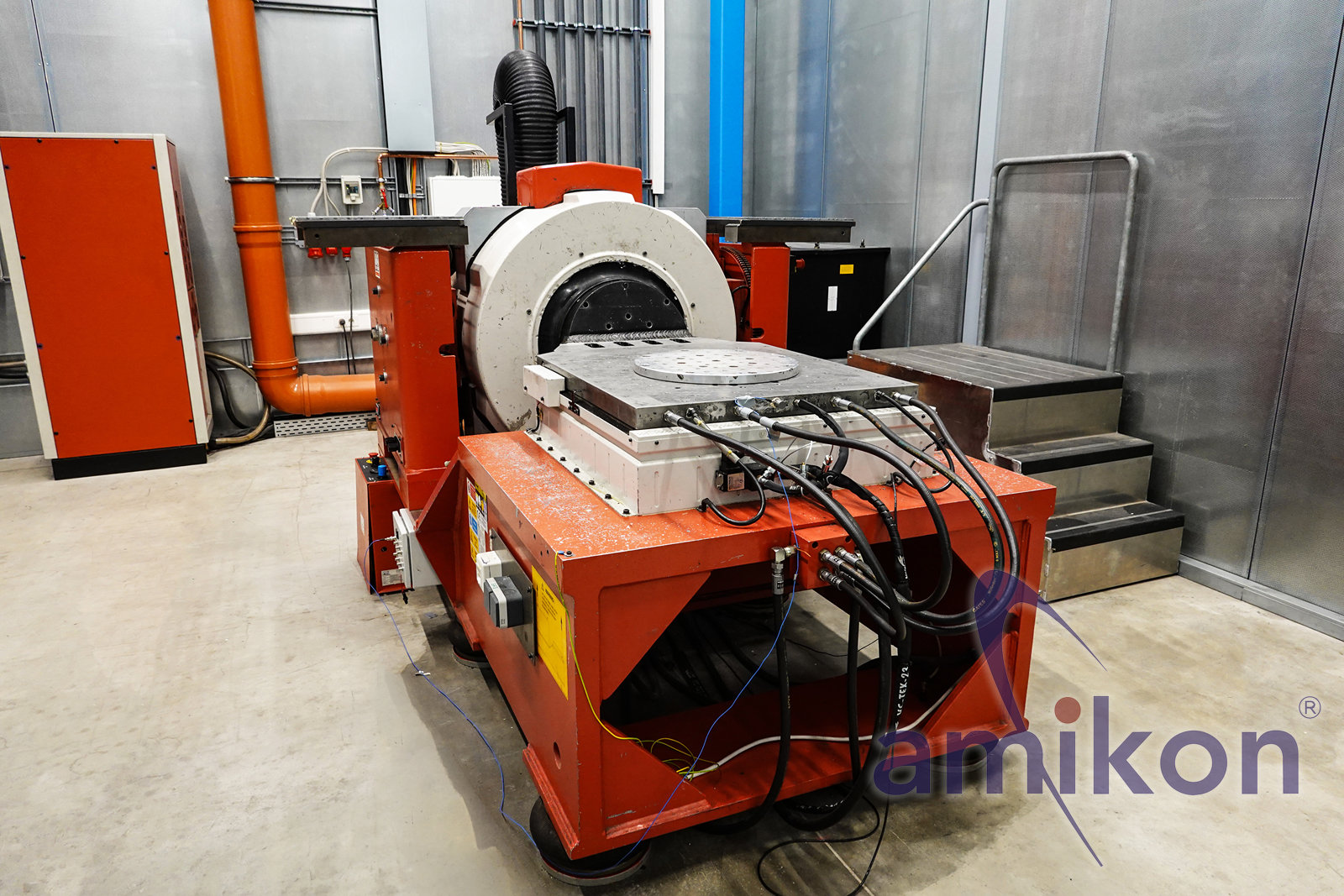

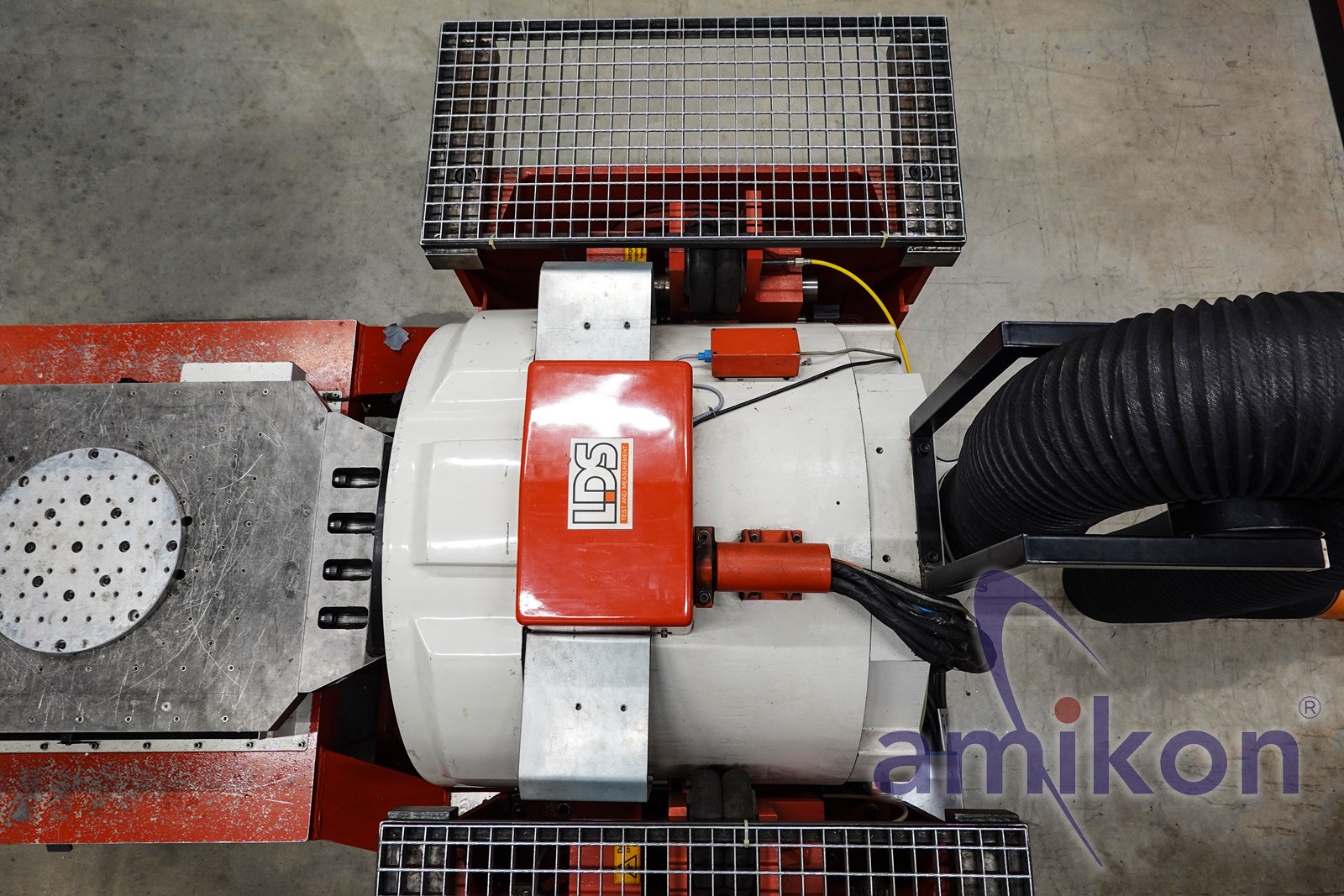

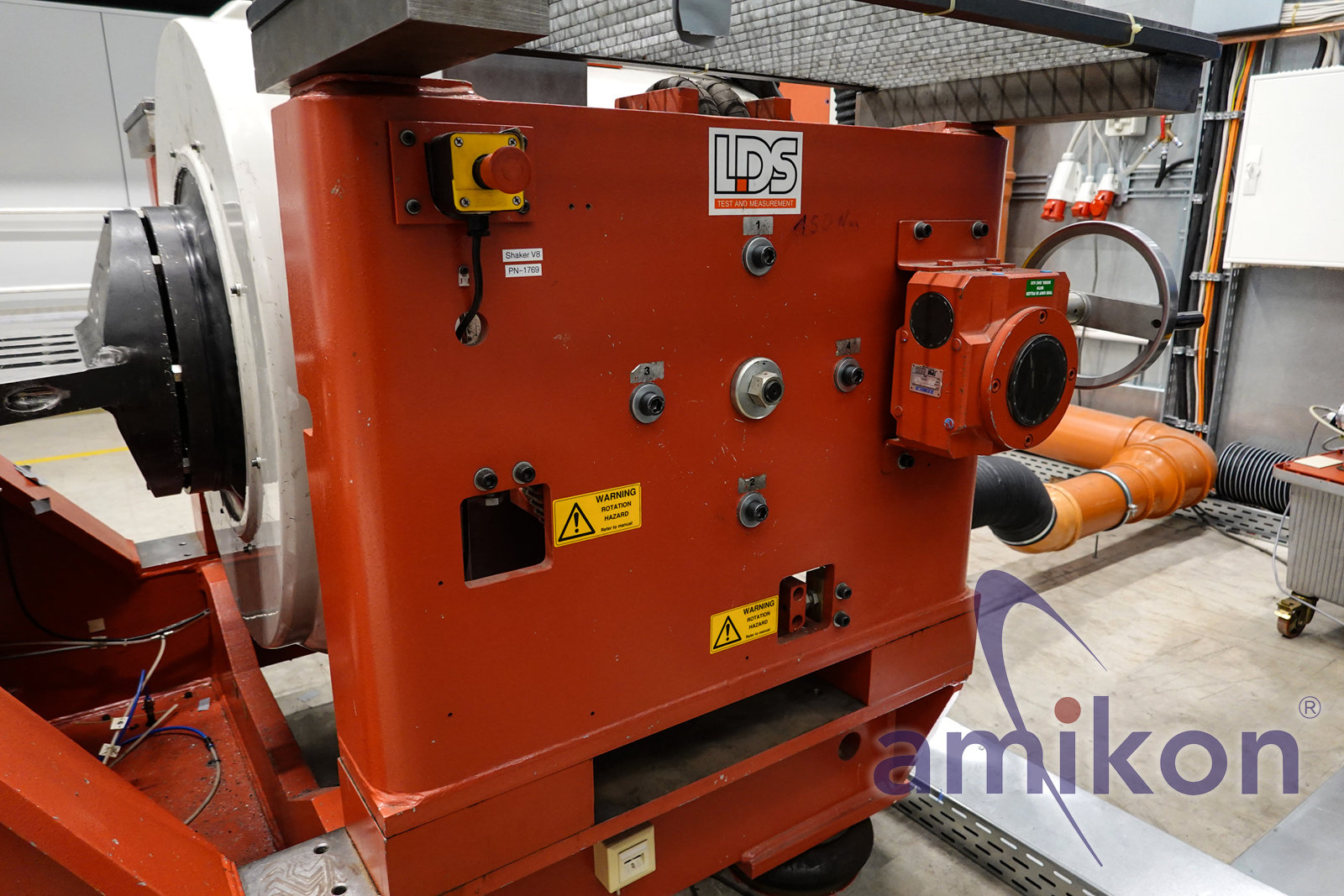

LDS Shaker / Vibrator

Hersteller: LDS Test & Measurement
Typ: V8-440 HBT 750 COMBO
Seriennummer: 1324-000010
Baujahr: 03/05/2007
Ausführung: luftgekühlter elektrodynamischer Vibrator

Sinuskraft peak: 57,8 kN
Randomkraft peak: 60 kN
Schockkraft peak: 264 kN

Frequenzbereich: 5 – 2500 Hz
Elektrischer / pneumatischer Austauscher vorhanden
2 Gegenfeldspulen zur Reduzierung magnetischer Streufelder

Luftisoliertes Schwerlast-Schwingprüfsystem
für professionelle Vibrations- und Schockprüfungen.

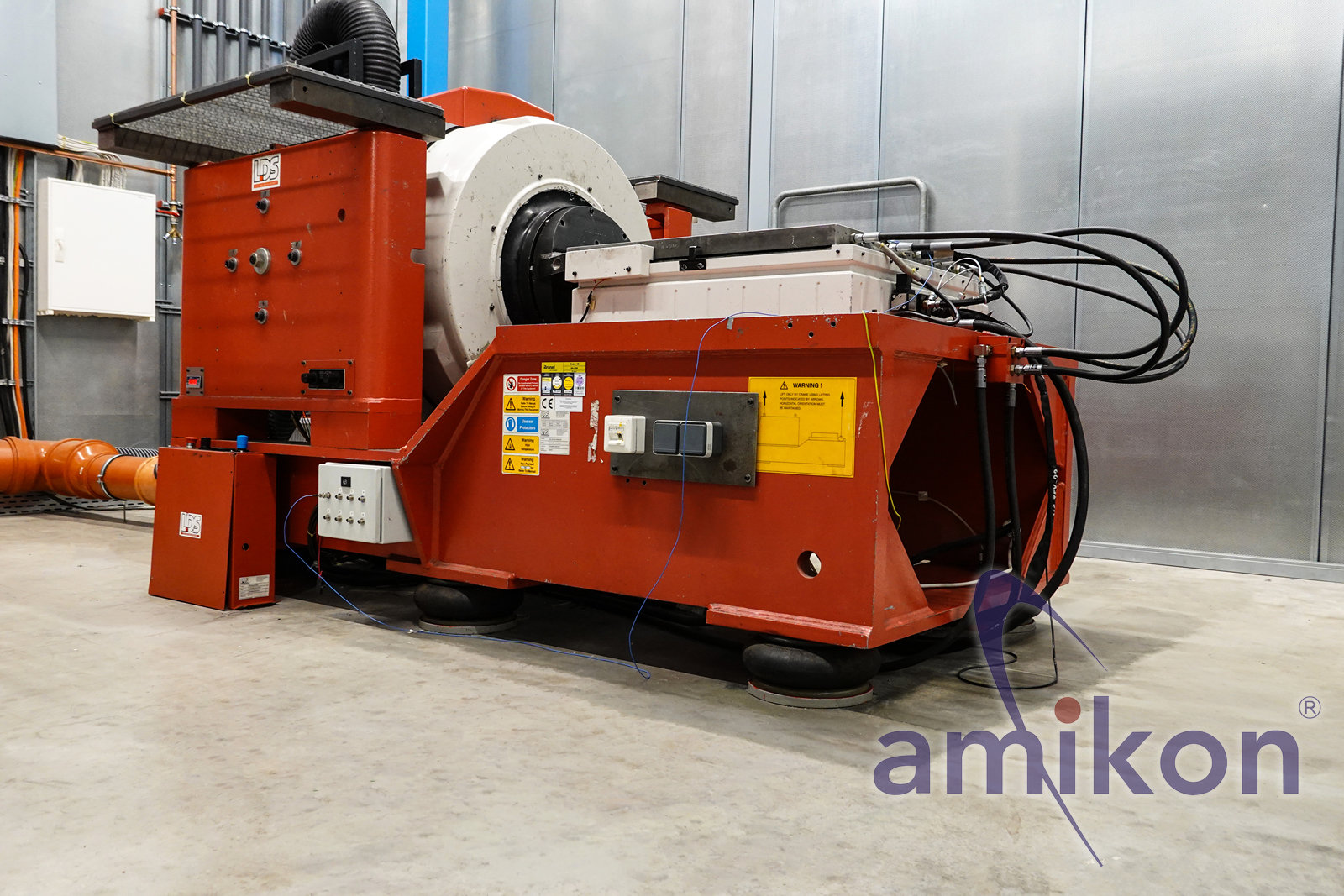

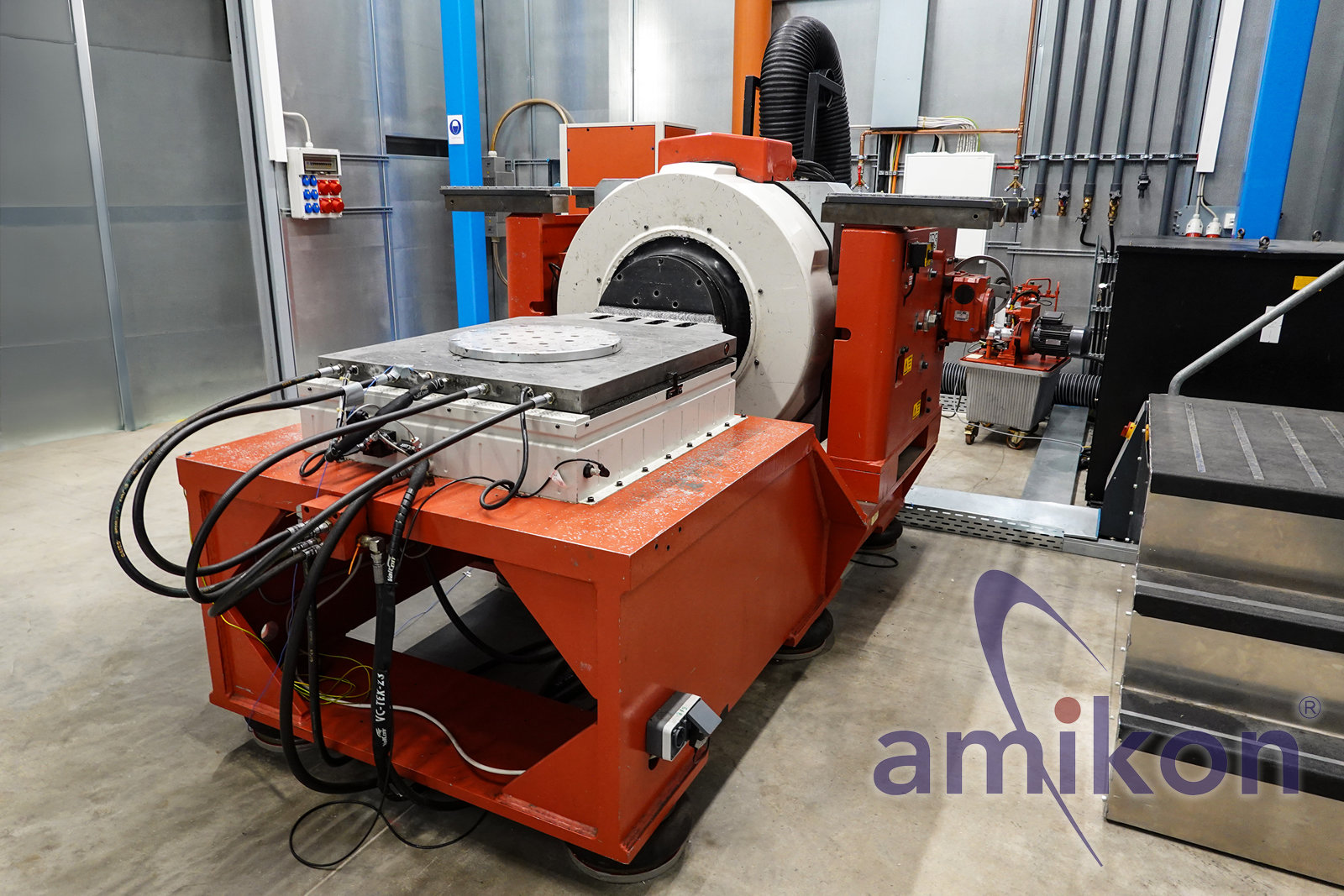

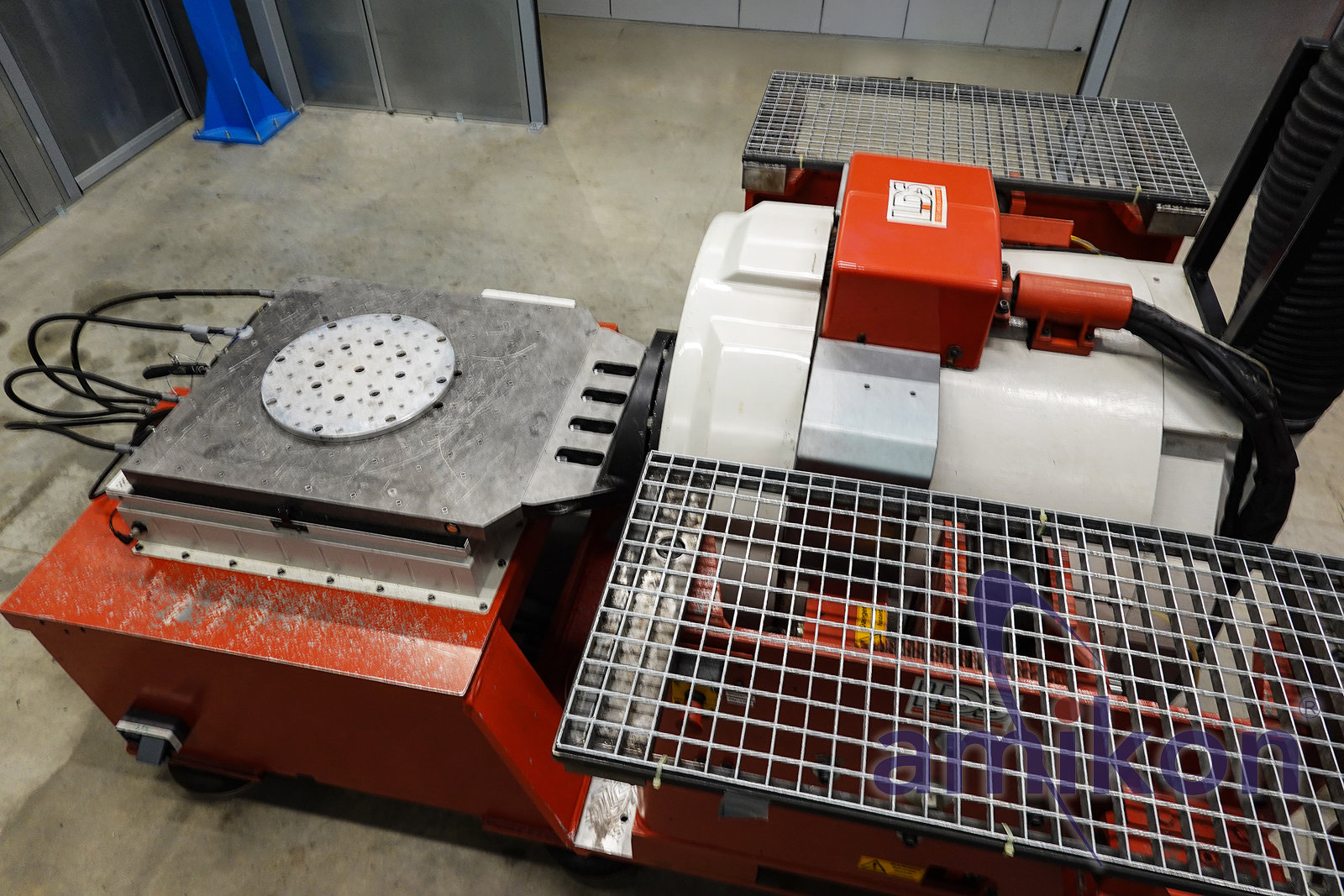

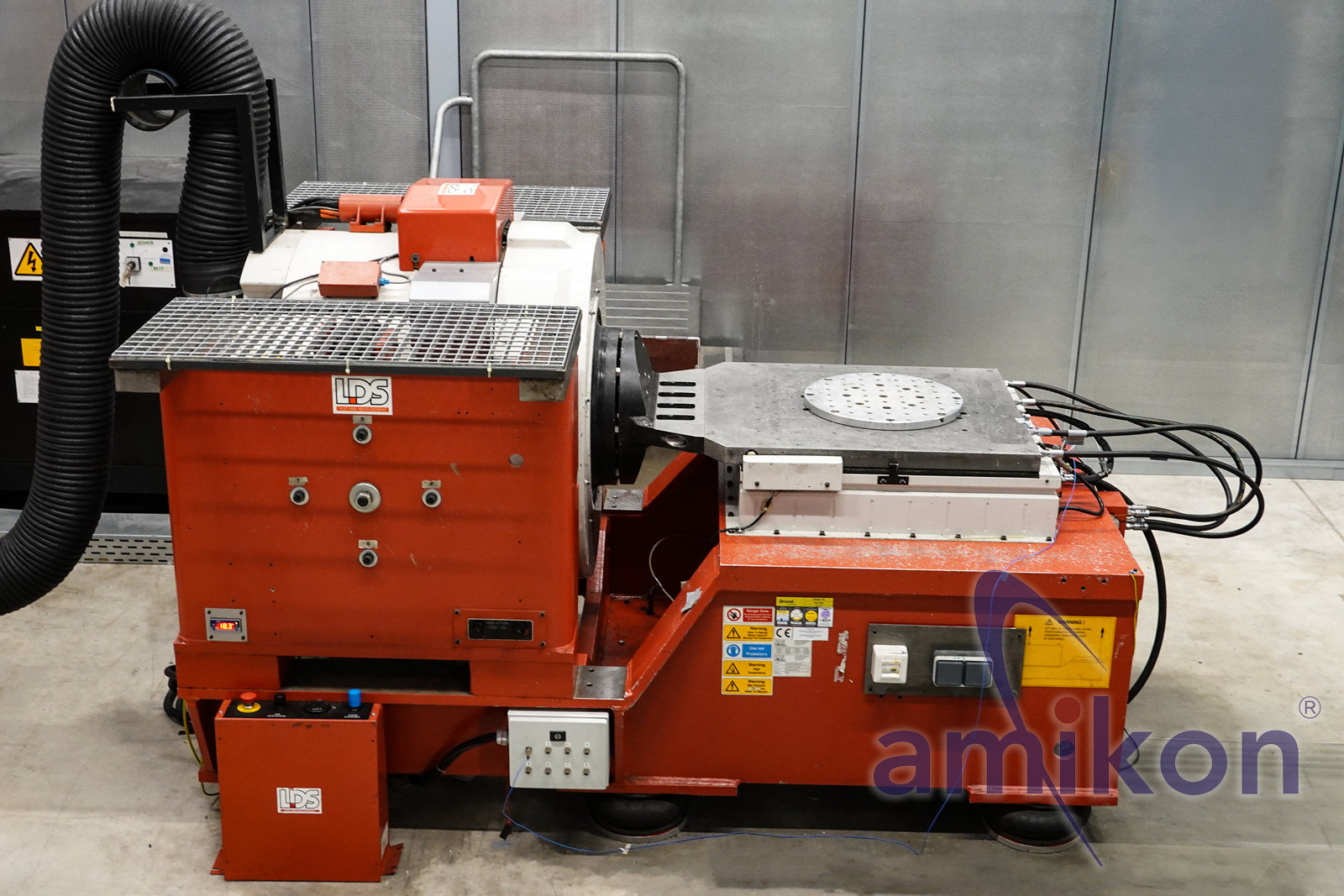

HBT750C Combo-Gleittisch

Typ: HBT750C XX4
Aufspannfläche: 750 x 750 mm
2 hydraulische Lager
Separate HBT Ölversorgung

Max. Nickmoment: 32,17 kNm
Max. Rollmoment: 34,00 kNm
Max. Giermoment: 24,69 kNm

100 mm Gewinderaster vorhanden
Gewindeeinsätze M10

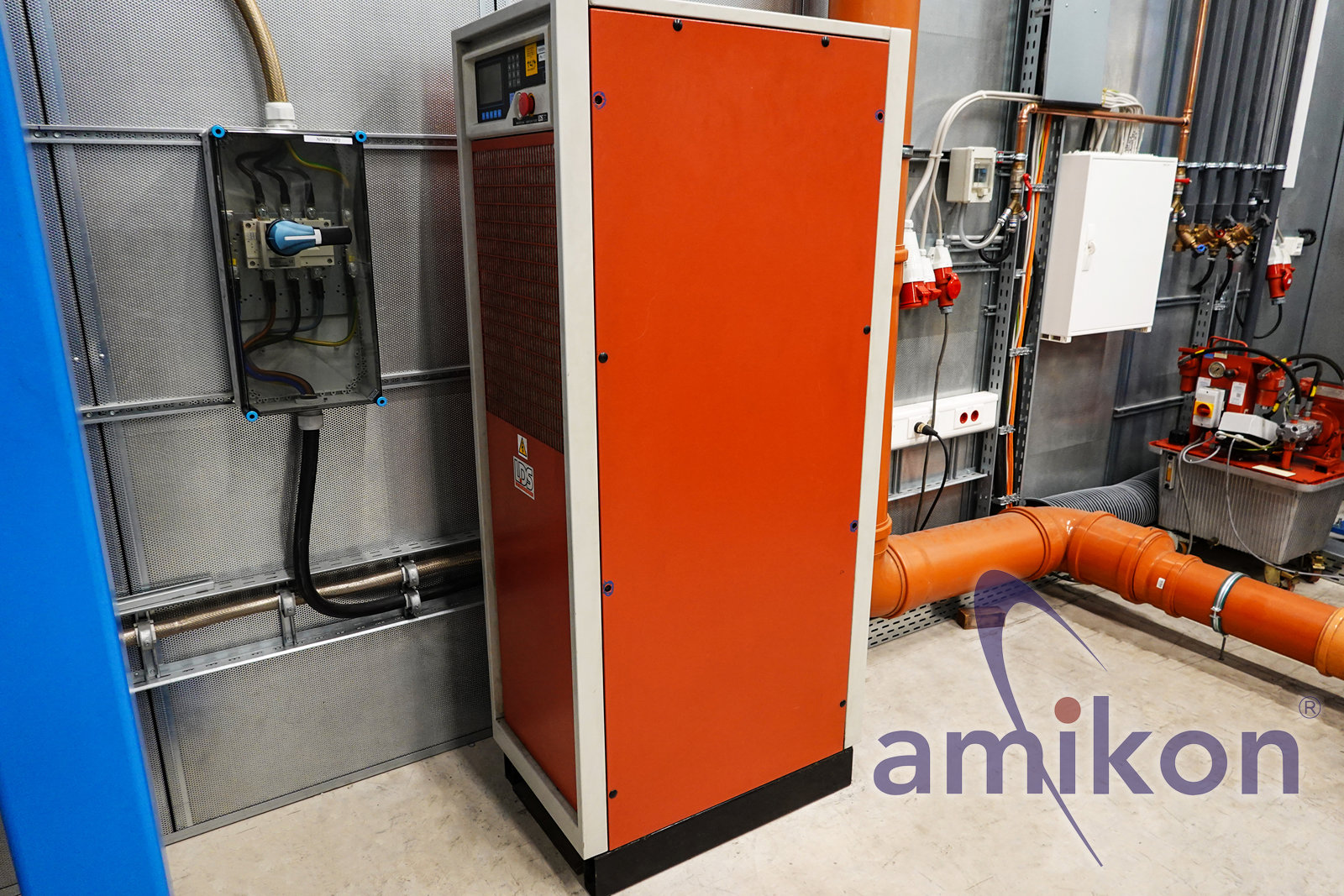

LDS Leistungsverstärker

Hersteller: LDS Test & Measurement
Typ: SPA56K v3
Systemzuordnung: V8-440 HBT750C SP
Seriennummer: 1004913/1

Versorgungsspannung:
50 Hz: 380 / 400 / 415 / 440 V
60 Hz: 380 / 400 / 415 / 440 / 460 / 480 / 500 / 520 V

Aktuelle Tap-Einstellung: 415 V
Maximale Anschlussleistung: 86,9 kVA

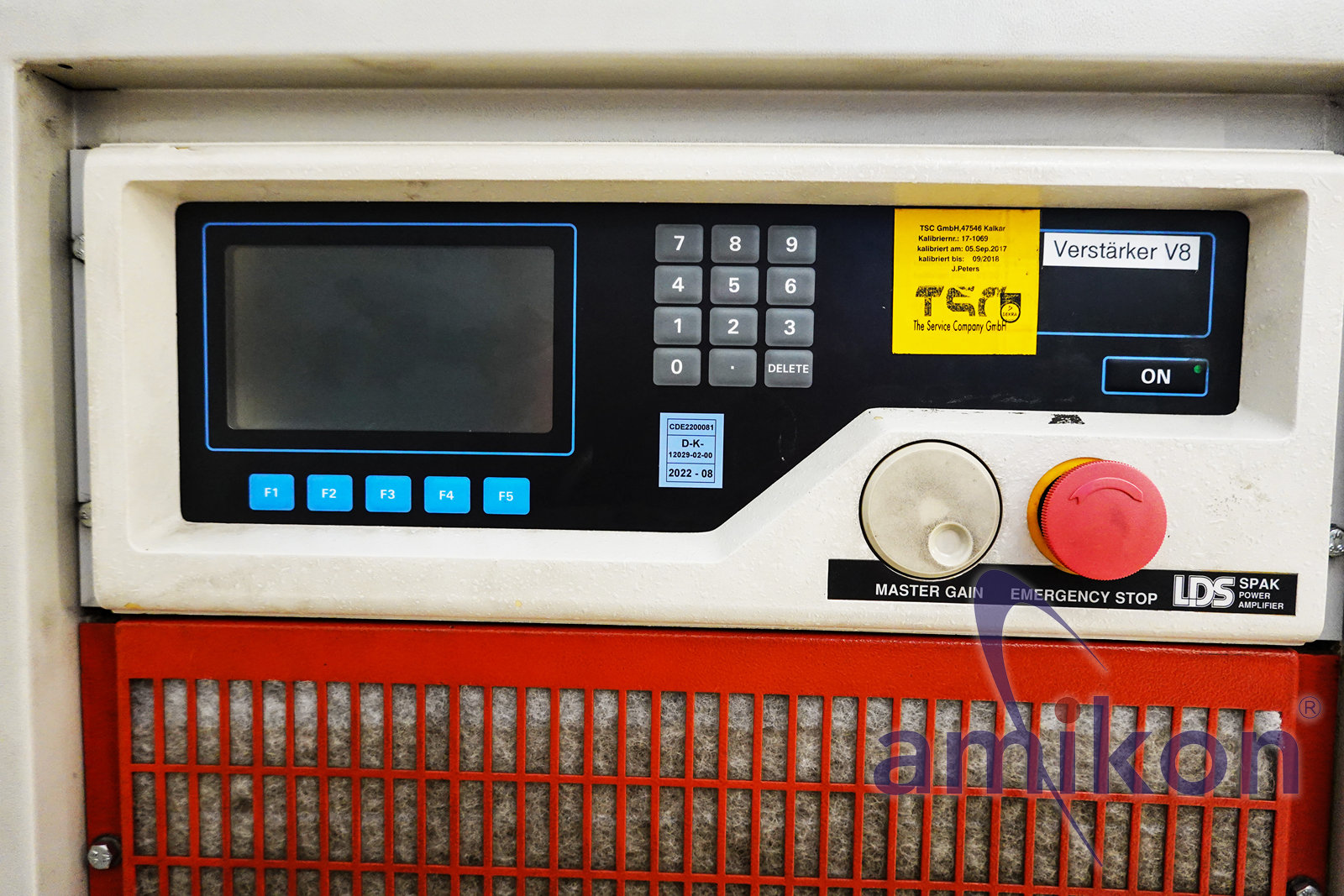

Professioneller LDS Hochleistungs-Schaltverstärker
mit integriertem Bedienfeld und Not-Aus.

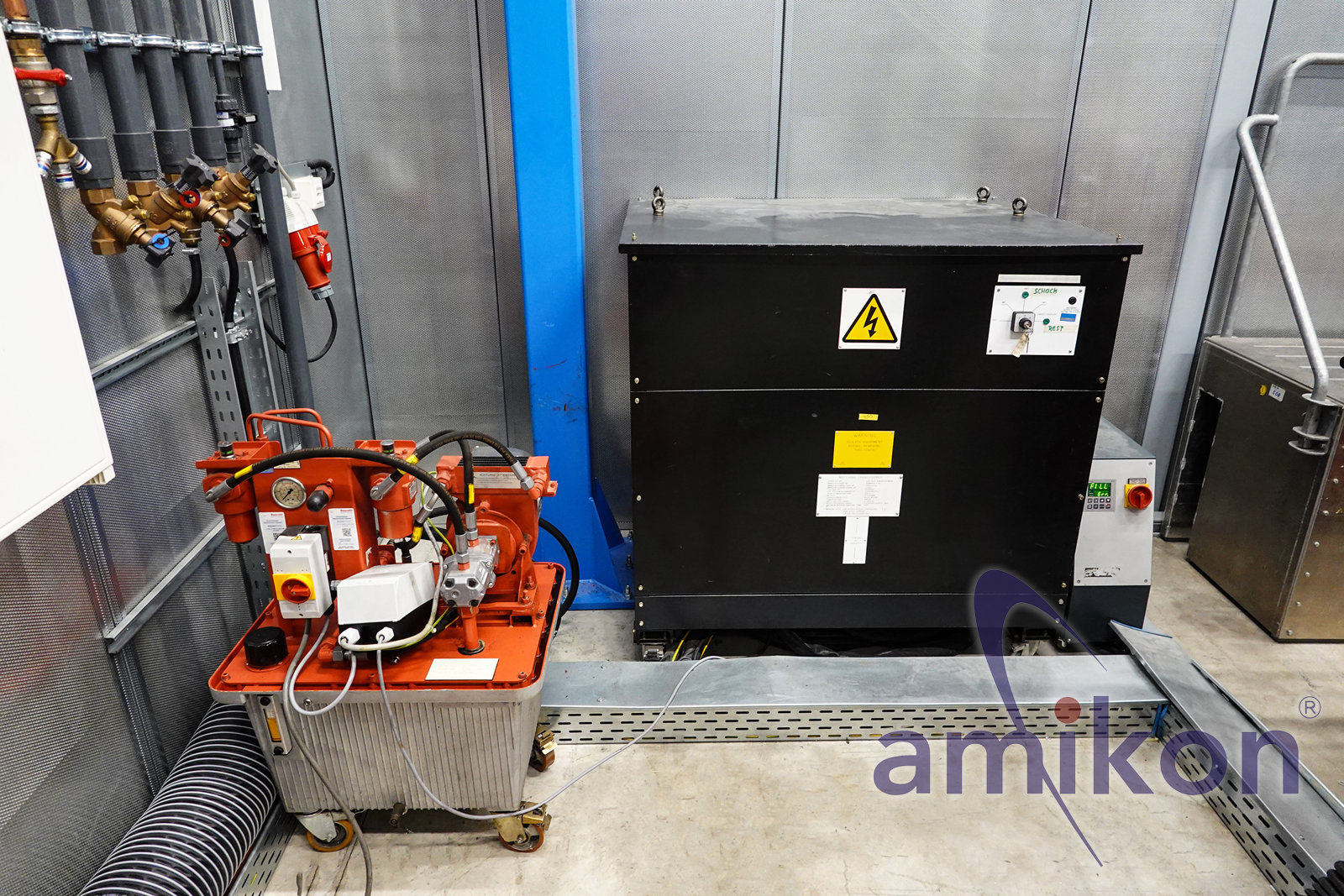

Matching Transformer

Hersteller: LDS Test & Measurement / Romarsh Ltd.
Typ: PT65.0/3E
Seriennummer: 07001
LDS Part-Nr.: 2014690

Leistung: 56 kVA
Input Voltage Range: 0 – 100V AC
Frequenzbereich: 5 – 2500 Hz (Direct Tap)

Working Duty:
80% Rated Current Continuous
100% Rated Current
3 Hours ON / 3 Hours OFF

Gewicht Matching Transformer:
ca. 0,5 t

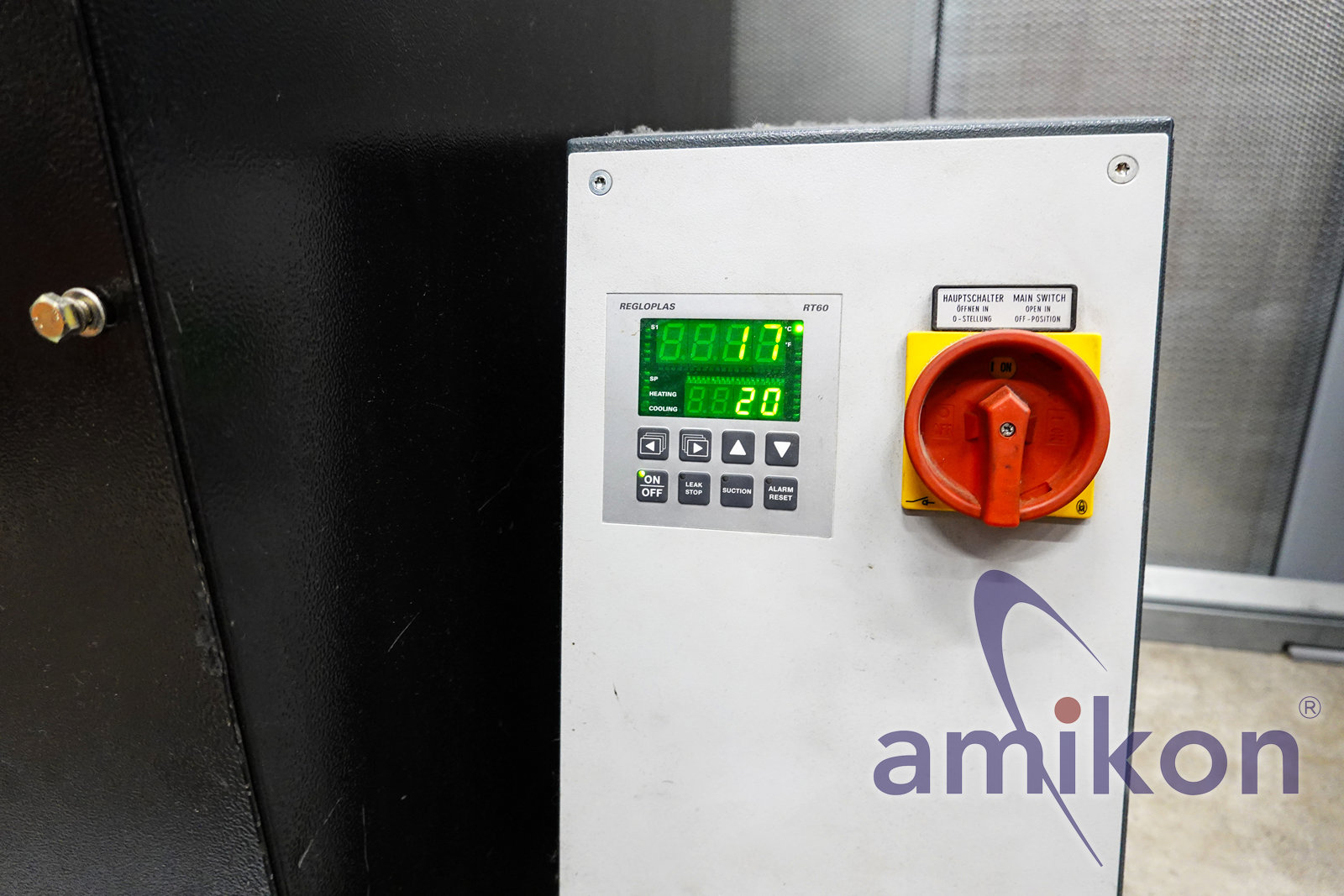

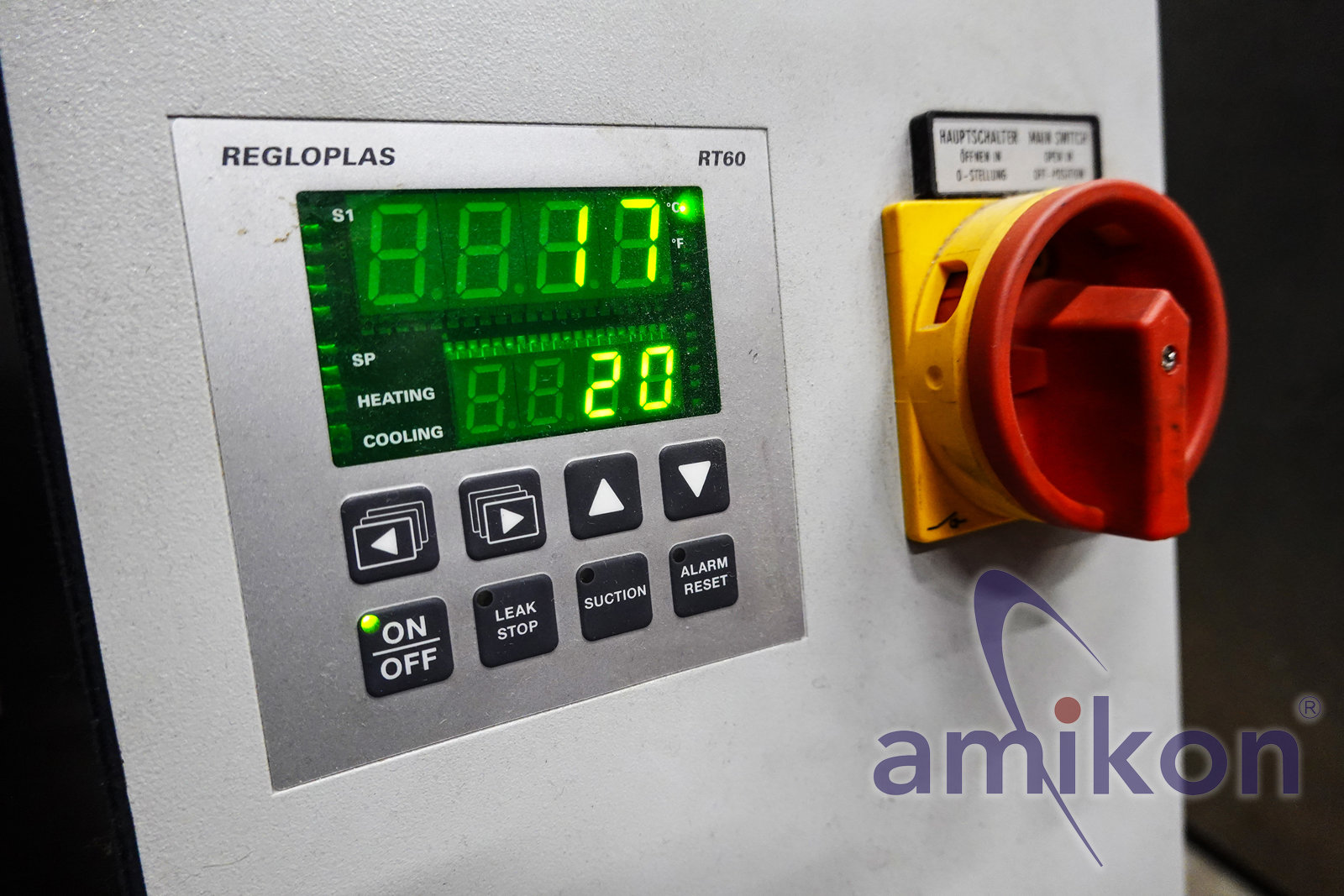

Hydraulikeinheit

LDS Material Number: 2011610
Beschreibung: Hydraulic Unit
Versorgung: 380 – 415V / 3ph / 50Hz

Hydraulikversorgung für Gleittischsystem vorhanden.

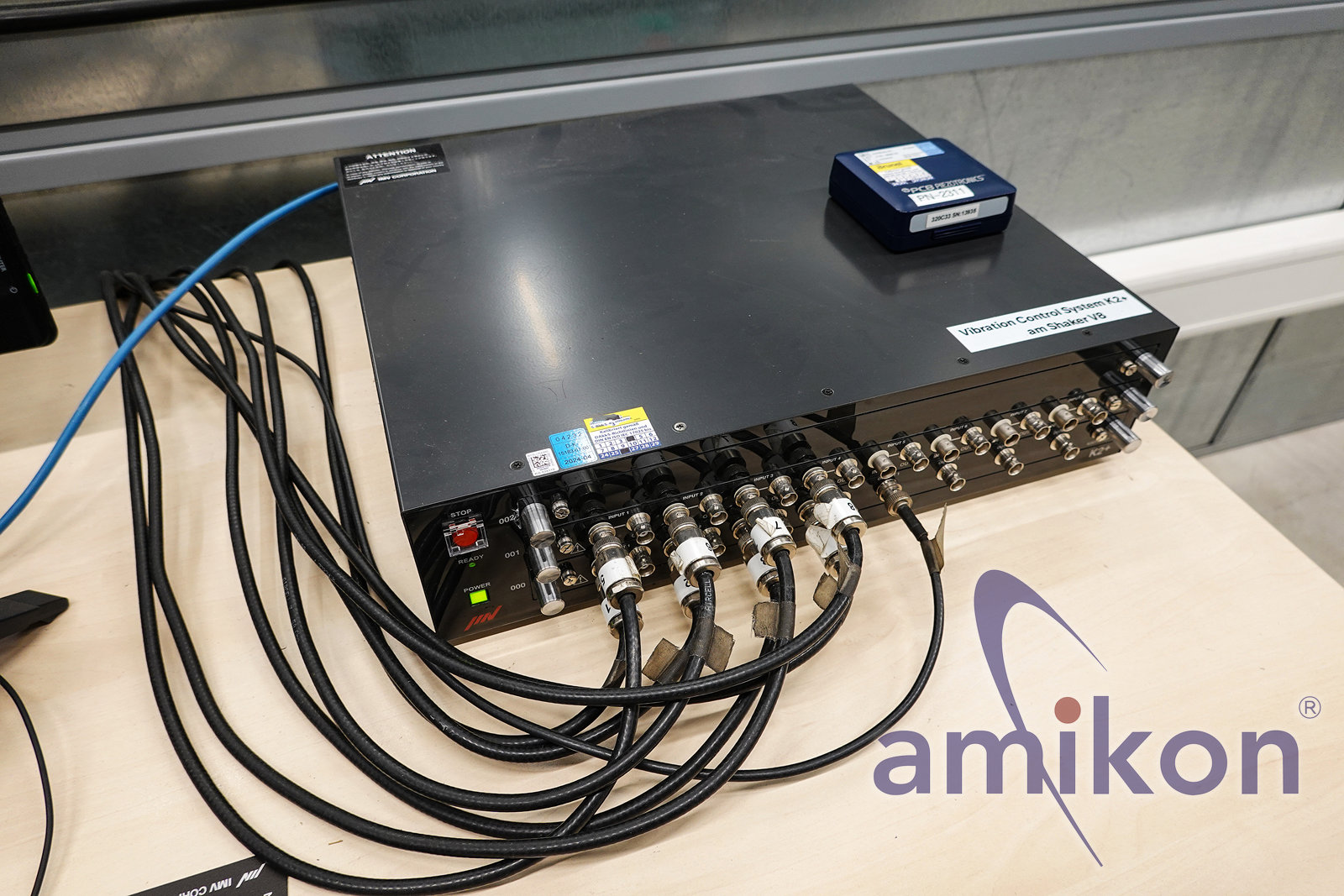

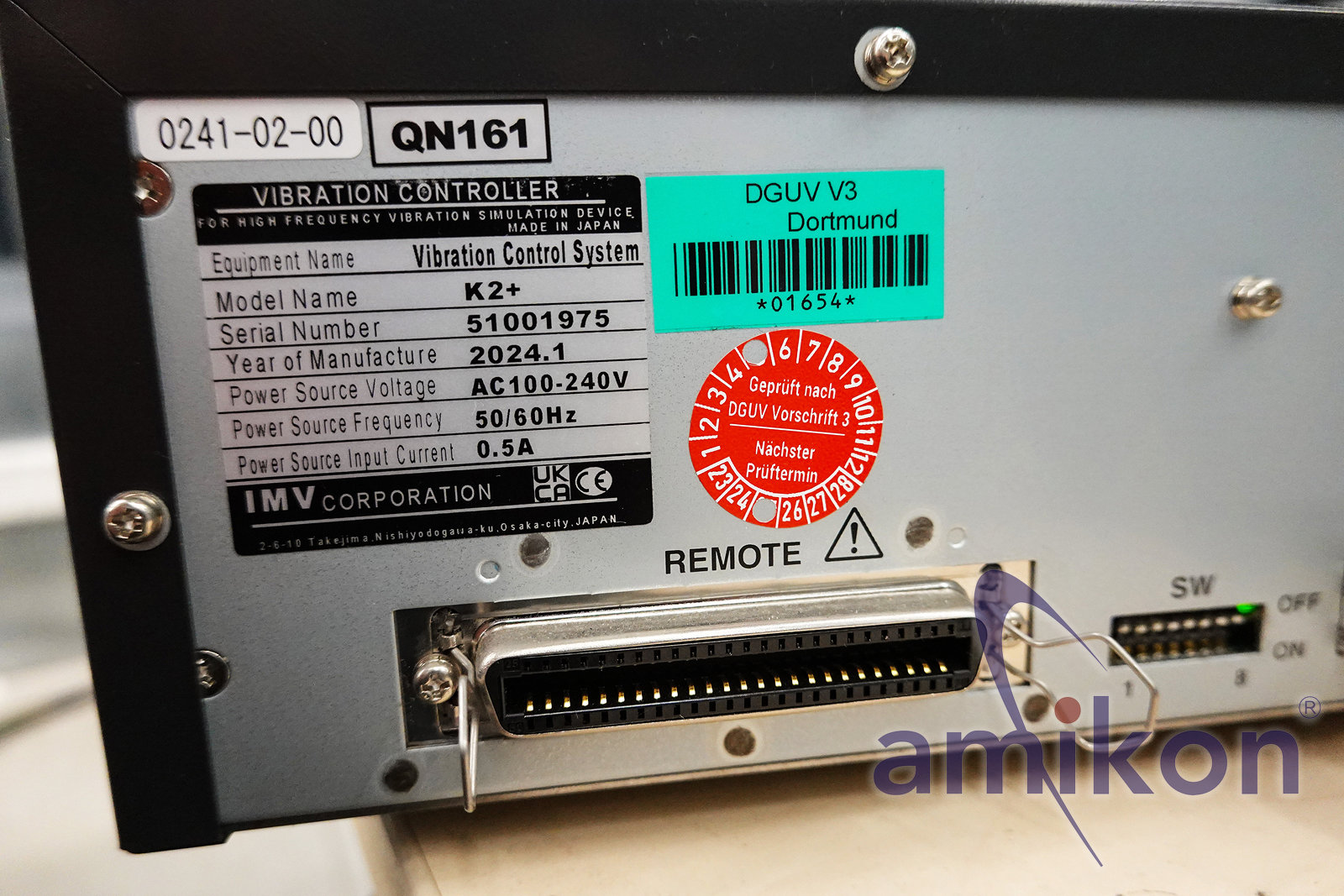

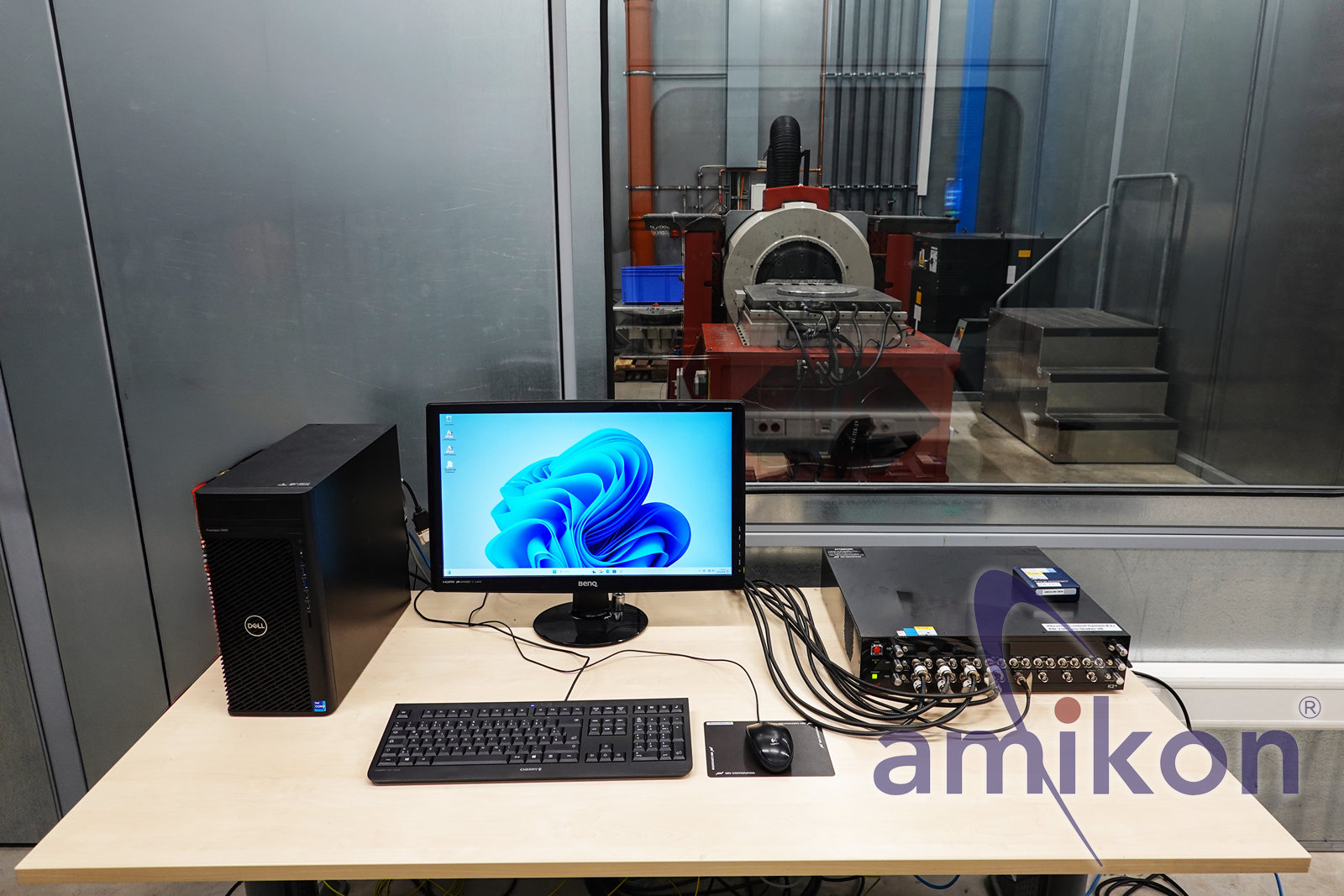

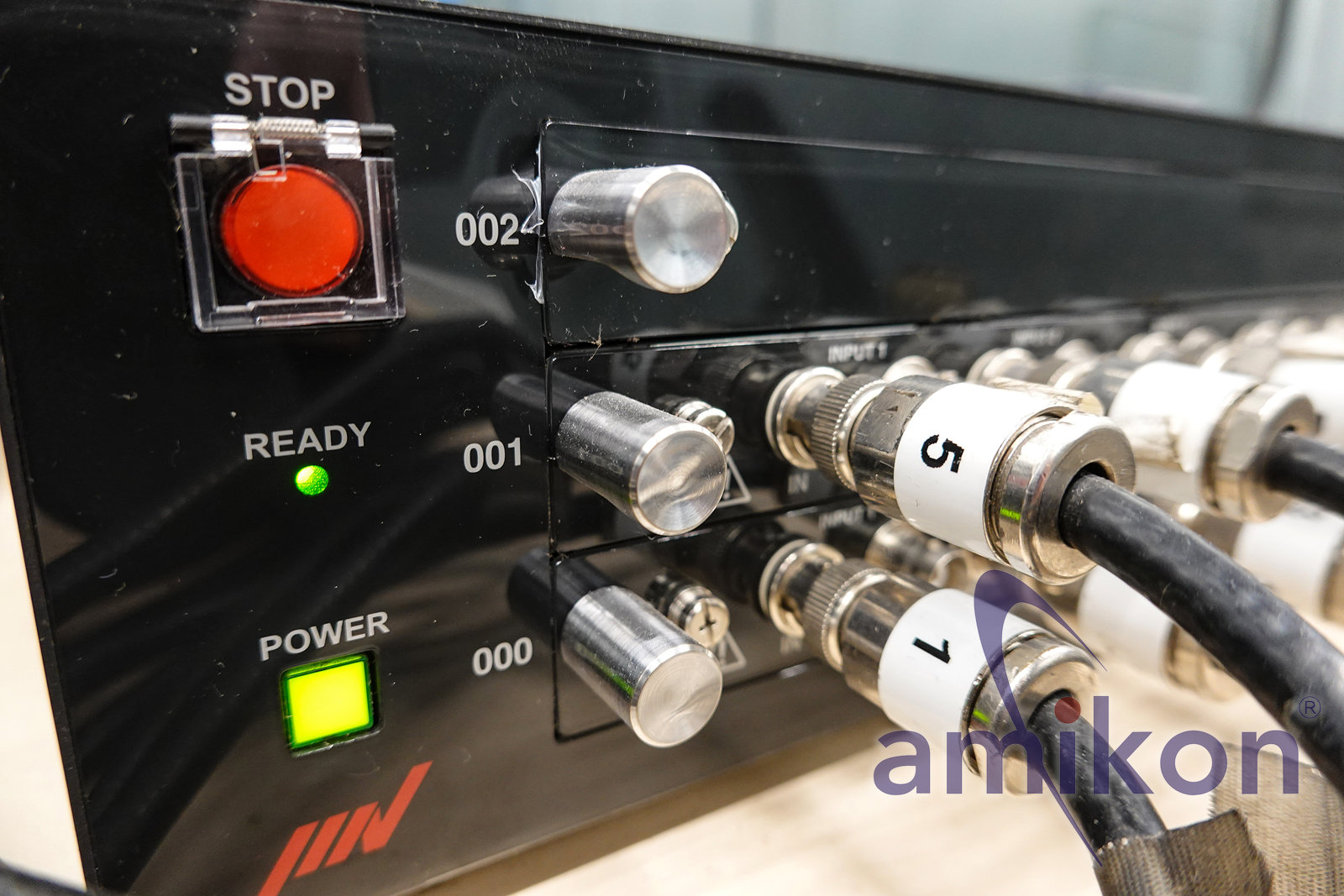

IMV K2+ Vibrationssteuerung

Hersteller: IMV Corporation
Typ: K2+ Vibration Control System

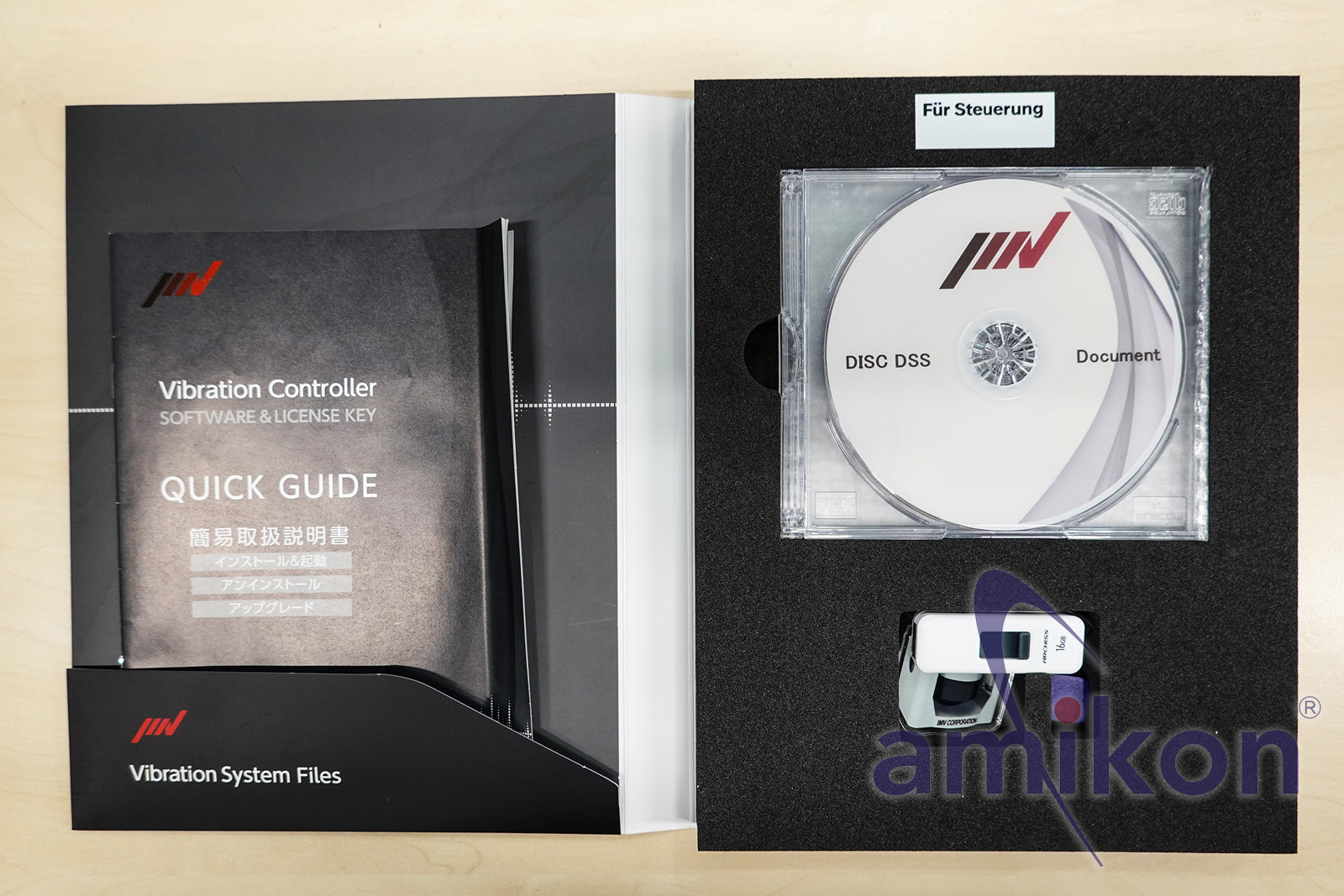

Inklusive Softwarepaket,
Lizenz-Dongle,
Datenträger und Dokumentation.

Professionelle Mehrkanal-Vibrationssteuerung
für Vibrations- und Schockprüfungen.

Software / Funktionen

Softwarepaket laut Unterlagen inkl.:
Rauschen, Sinus, Resonanzsuche,
Schock, Sinus-auf-Rauschen,
Rauschen-auf-Rauschen,
Shock Response Spectrum,
Notching / Limiting,
VCS Offline

Fernbedienung des SPAK-Verstärkers
innerhalb der Regler-Software möglich.

Dokumentation / Unterlagen

Originale Angebots- und Auftragsunterlagen vorhanden.
Unter anderem mit technischen Daten,
Systemkonfigurationen,
Softwareoptionen sowie Zubehörlisten.

Software-Datenträger,
Lizenzstick sowie Dokumentationsunterlagen
laut Bildern vorhanden.

Abmessungen / Gewicht

Große Industrieanlage / Schwerlastsystem

Gewicht LDS Vibrator / Shaker:
ca. 2.000 – 2.500 kg

Gewicht Leistungsverstärker:
ca. 800 – 1.200 kg

Gewicht Matching Transformer:
ca. 500 kg

Gewicht Hydraulikaggregat:
ca. 300 – 600 kg

Gesamtgewicht der kompletten Anlage
inkl. Shaker, Verstärker, Gleittisch,
Hydrauliksystem und Zubehör:
ca. 4.000 – 6.000 kg

Aufspannfläche Gleittisch:
ca. 750 x 750 mm

Armaturdurchmesser:
ca. 440 mm

Maße und Gewichte teilweise geschätzt
bzw. nicht vollständig bekannt.

Besichtigung, Nachmessen und Prüfung vor Ort
nach vorheriger Absprache ausdrücklich möglich und erwünscht.

Lieferumfang

LDS V8-440 HBT750C Combo Vibrator
LDS SPA56K v3 Leistungsverstärker
Matching Transformer PT65.0/3E
Hydraulikaggregat
HBT750C Gleittisch
IMV K2+ Vibrationssteuerung
Software / Datenträger / Lizenzdongle
Dokumentation und Zubehör laut Bildern

Zustand

Gebrauchte Industrieanlage.
Optischer Zustand siehe Bilder.
Anlage stammt aus professionellem Industrieeinsatz.

Besichtigung ausdrücklich erwünscht.
Funktionsprüfung und Nachmessen vor Ort nach Absprache möglich.

Verkauf ausschließlich an Gewerbetreibende.
Verkauf erfolgt gebraucht ohne Garantie oder Gewährleistung.
Alle Angaben nach bestem Wissen laut Typenschildern,
Unterlagen und sichtbaren Daten.

Transport

Schwere Industrieanlage / Schwerlastsystem.
Transport ausschließlich per geeigneter Schwerlastspedition.

Verladung und Abholung nach vorheriger Absprache möglich.

Lieferumfang und Zustand siehe Bilder.
Weitere Fragen beantworten wir gerne telefonisch oder per Nachricht.
