Laser­schweißanlage Tekol LAP S4 mit TRUMPF TruPulse 44 + Absaugung TBH GL230

Tekol / Trumpf

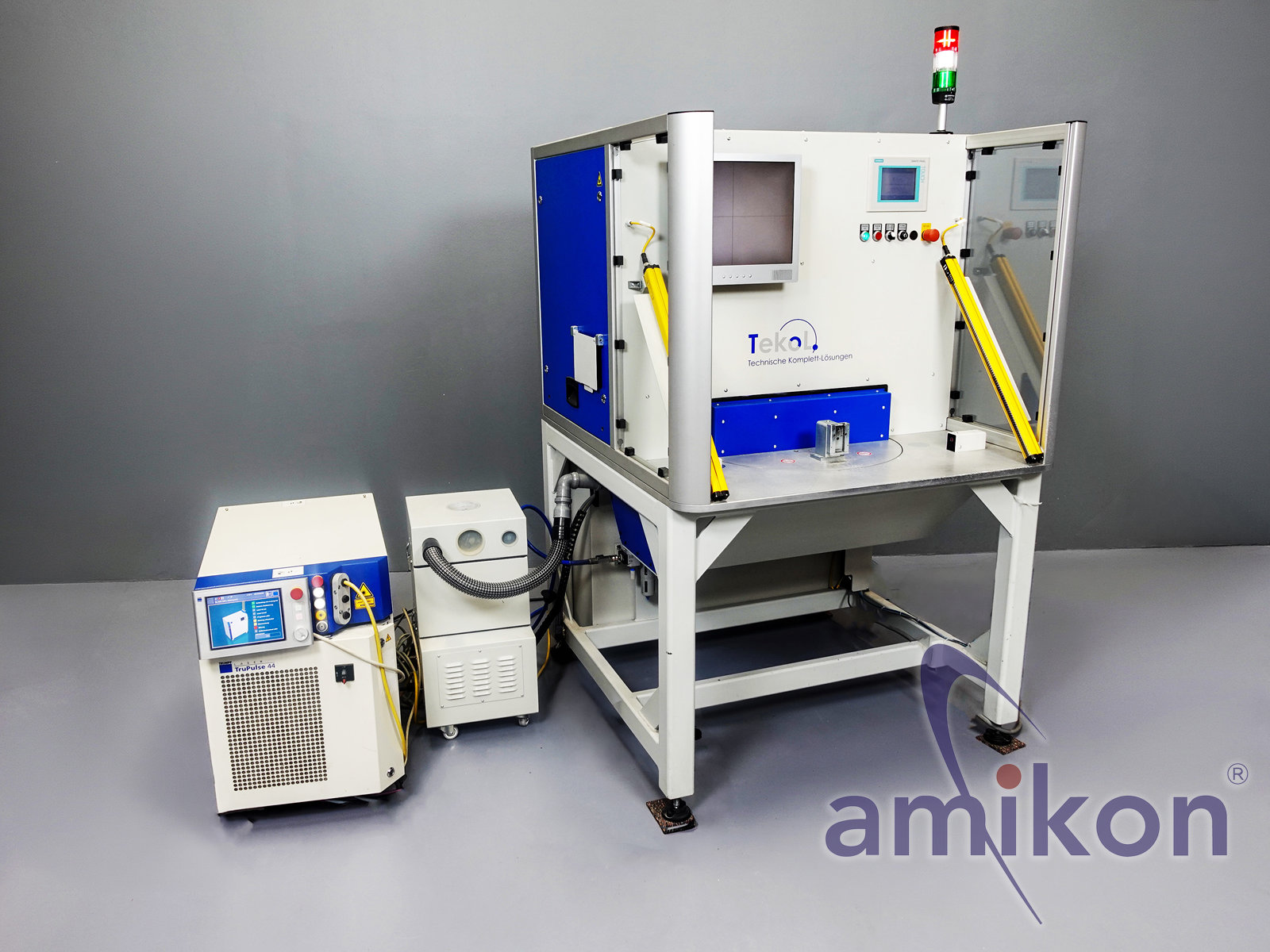

Laser­schweißanlage Tekol LAP S4 mit
TRUMPF TruPulse 44 und Absaugung TBH GL230

Beschreibung:

Zum Verkauf steht eine professionelle Laser­schweißanlage Tekol LAP S4 mit integriertem
TRUMPF TruPulse 44 Puls-Nd:YAG-Laser sowie Absauganlage TBH GL 230.

Die Anlage ist eine geschlossene Präzisions-Laserschweißstation für feine, punktgenaue
und verzugsarme Schweißarbeiten an Metallteilen.
Durch den gepulsten Laser sind sehr kontrollierte Wärmeeinbringung, saubere Schweißpunkte
und reproduzierbare Ergebnisse möglich. Ideal für Feinmechanik, Werkzeugbau, Reparaturschweißen,
Prototypenbau und Kleinserien.

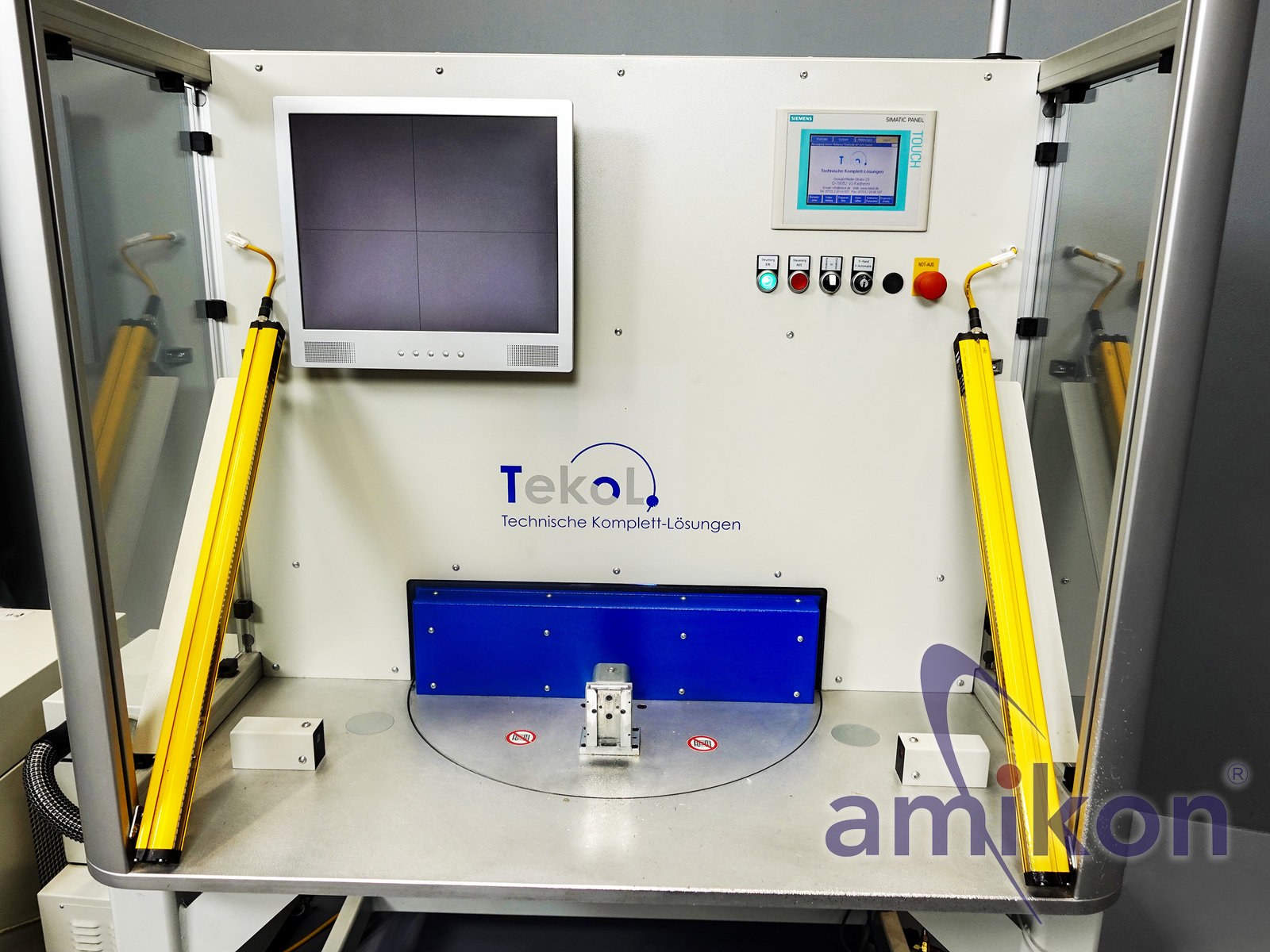

Geschlossene Schutzkabine mit Sicherheitssystem, Steuerung, Rundschalttisch
und Absaug-/Filtersystem.

Technische Daten – Anlage Tekol LAP S4
Betriebsspannung: 400 V ~ N / PE
Stromart: 3~ 400 V, 50 Hz
Nennstrom: 32 A (ca. 22,5 kVA)
Steuerspannung: 24 V DC

Abmessungen:

Länge: ca. 1330 mm, Tiefe: ca. 1300 mm, Höhe: ca. 2030 mm

Gewicht:
Maschine: ca. 800 kg

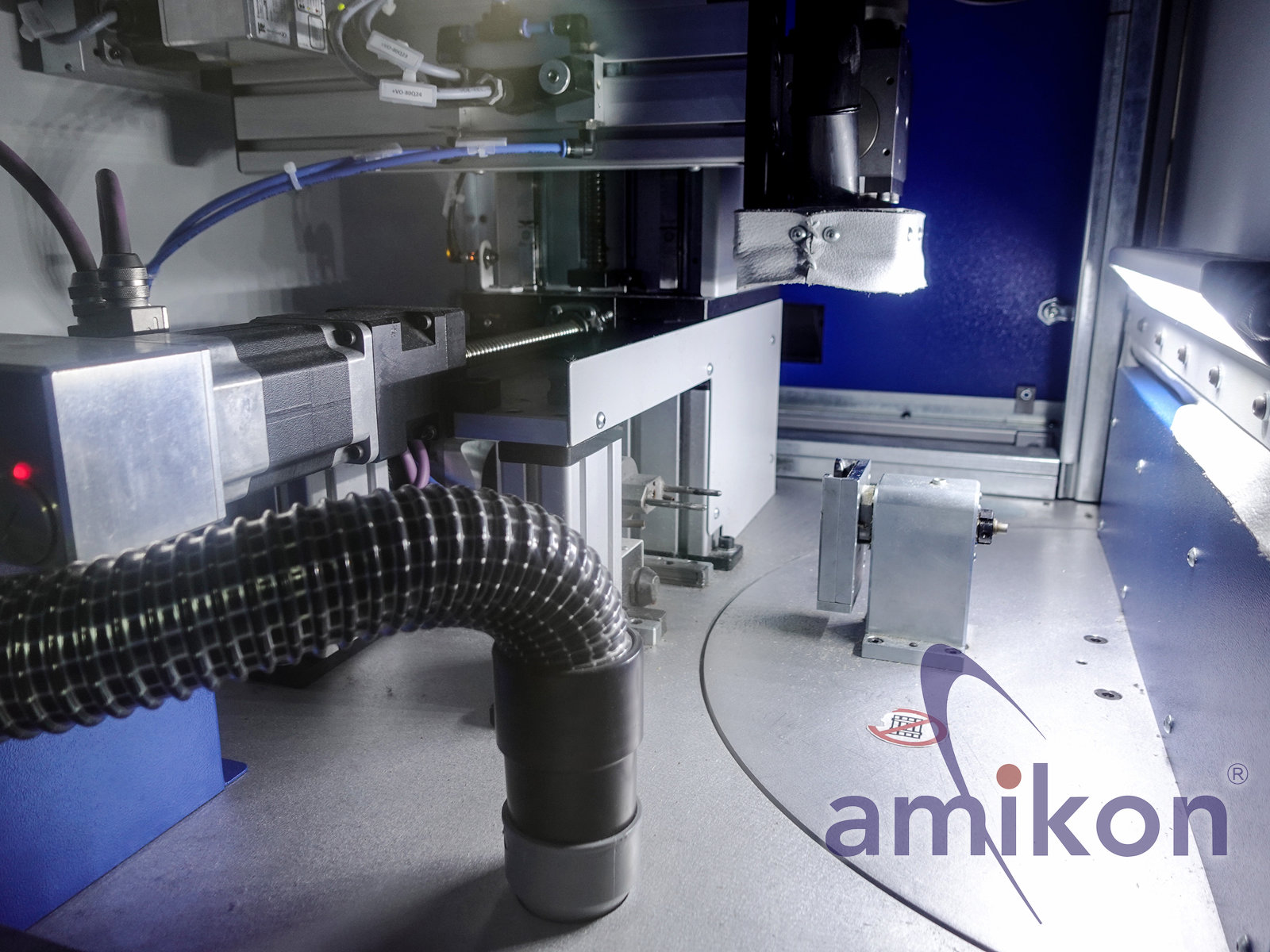

Verfahrwege
X-Achse: ca. 160 mm
Y-Achse: ca. 100 mm
Z-Achse: ca. 100 mm

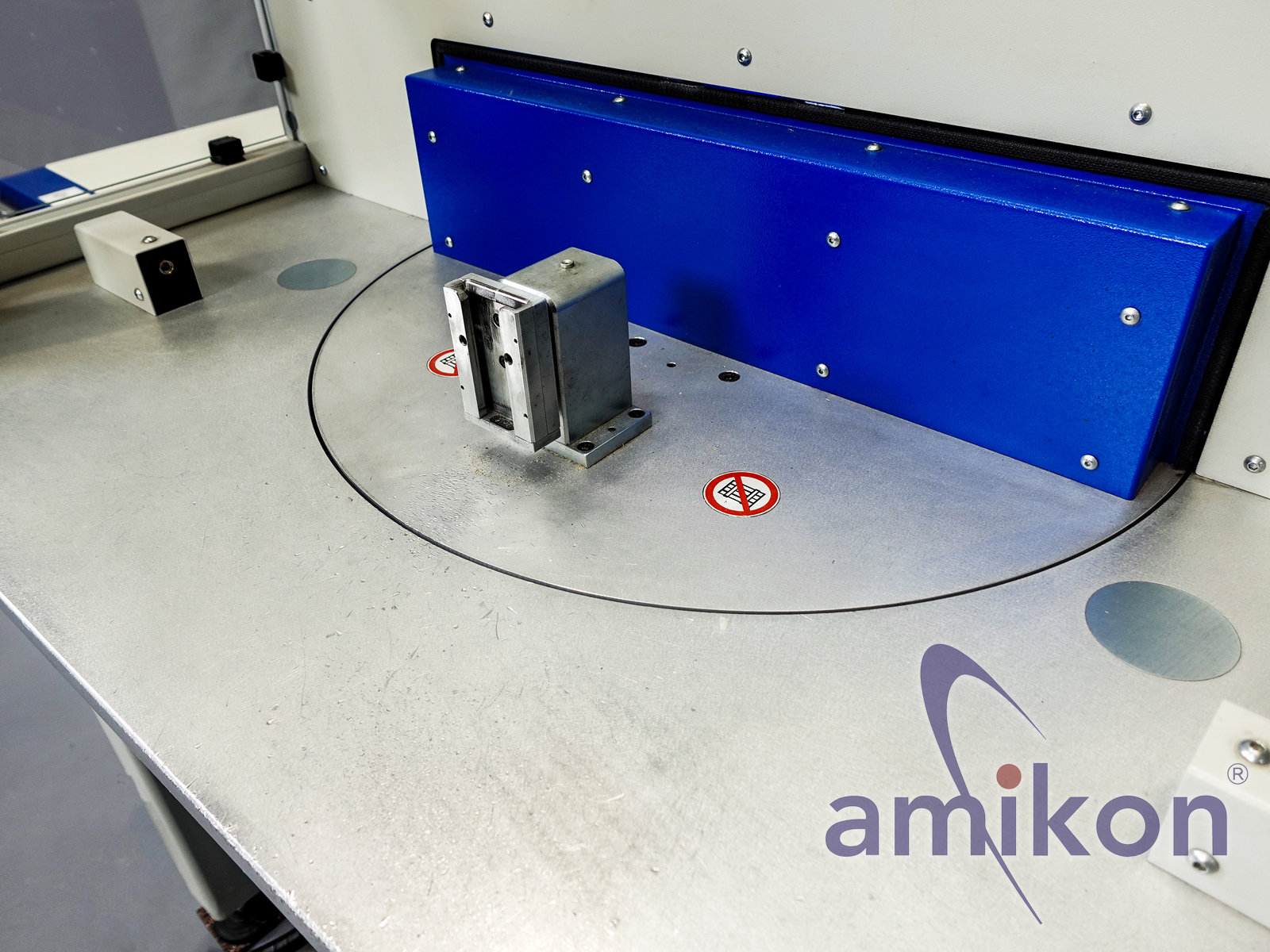

Rundschalttisch: 2-Takt

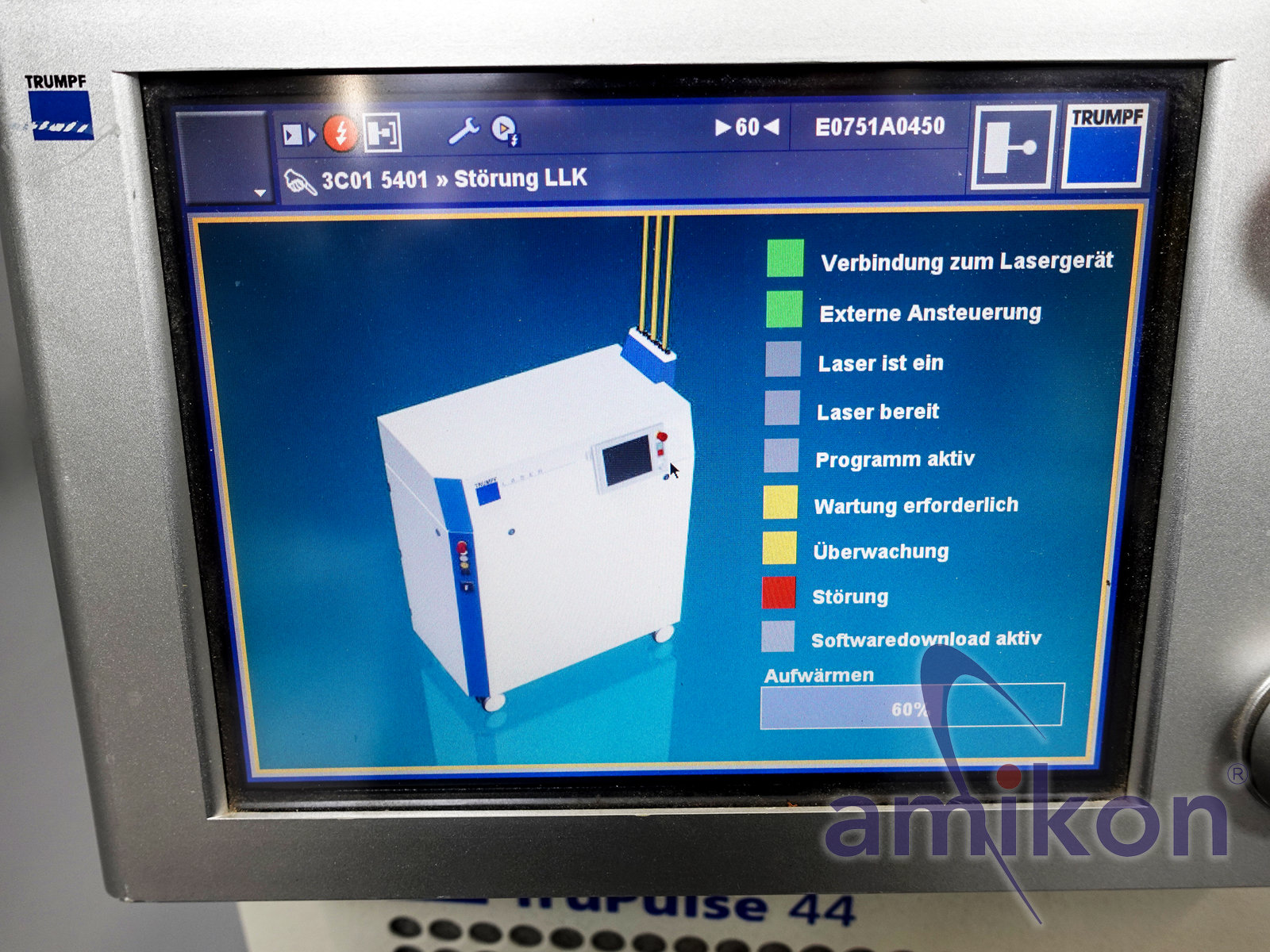

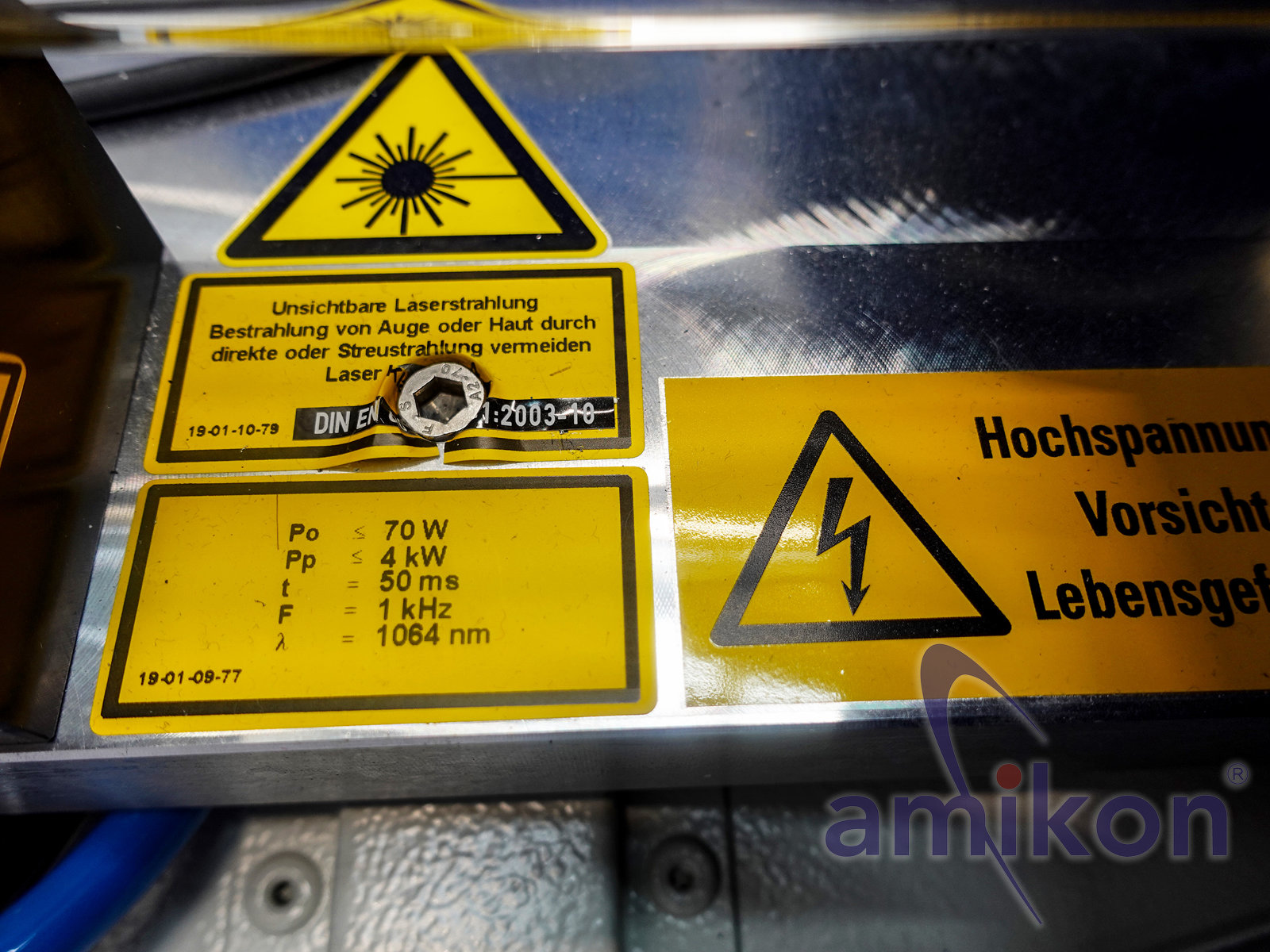

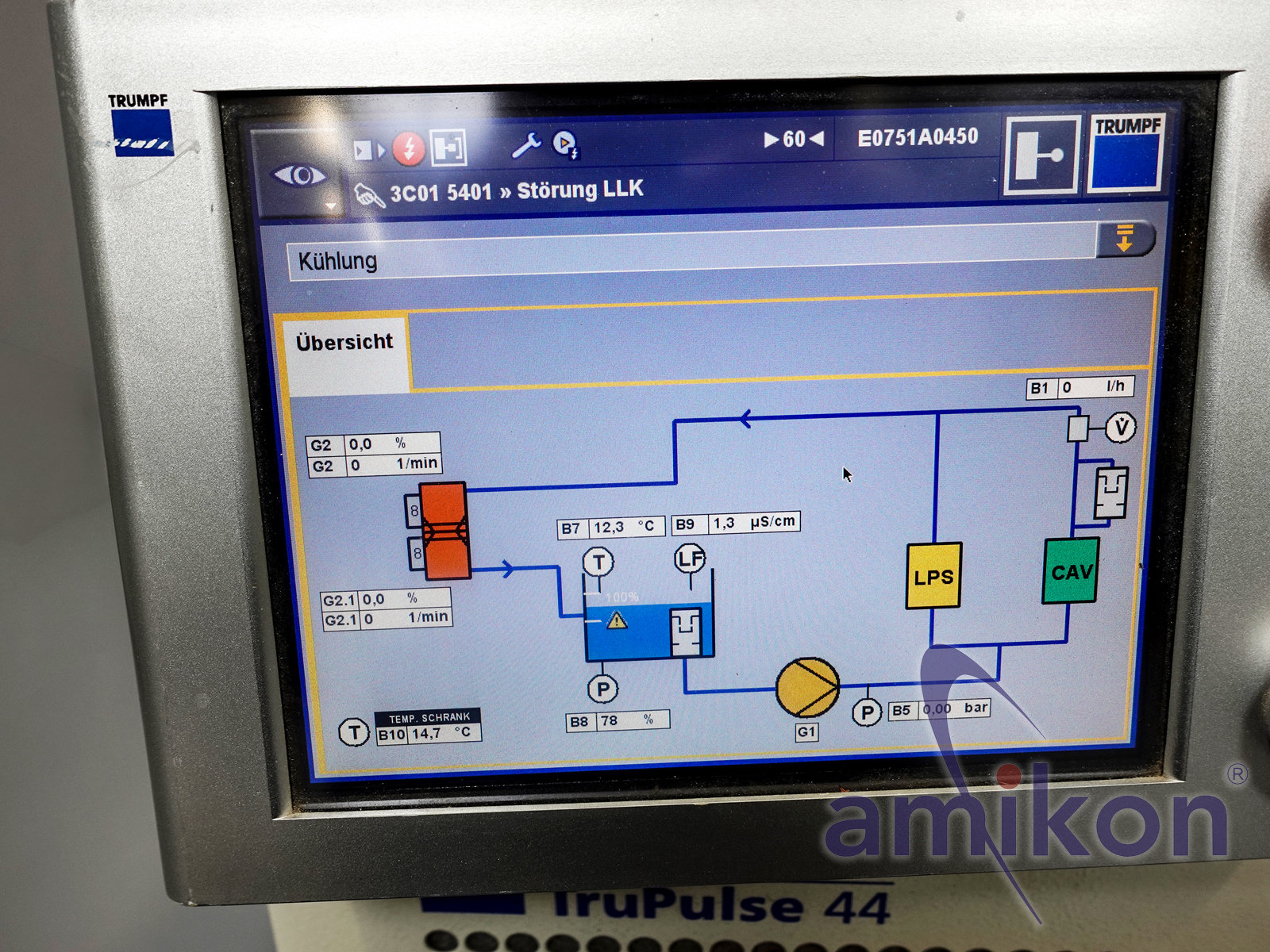

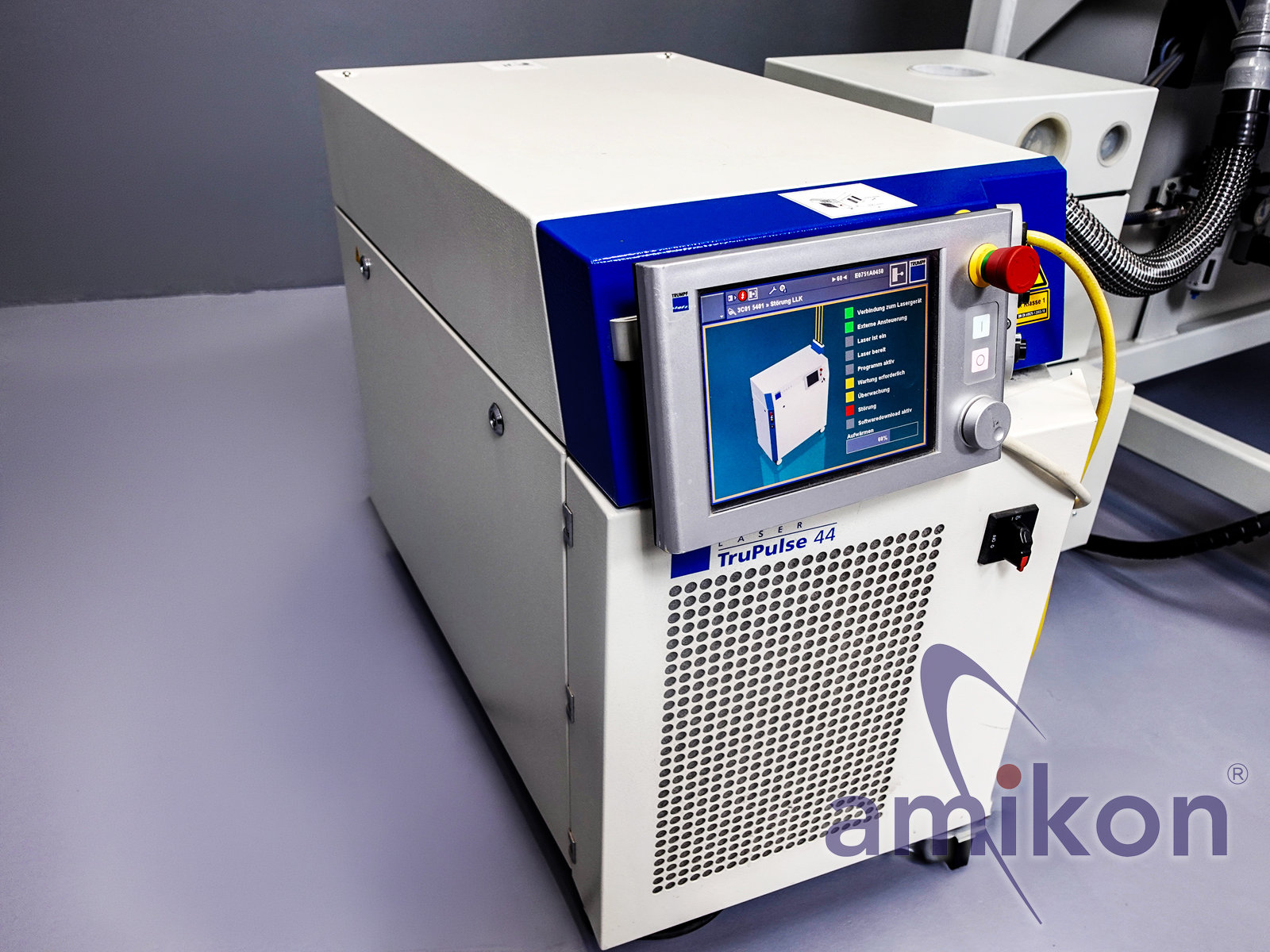

Technische Daten – Laser TRUMPF TruPulse 44
Laserart: Nd:YAG Puls-Laser
Wellenlänge: 1064 nm
Max. mittlere Leistung: 42 W
Min. Pulsleistung: 201 W
Max. Pulsleistung: bis 3 kW
Pulsdauer: 0,2 – 50 ms
Max. Pulsenergie: 30 J
Max. Pulsfrequenz: bis 900 Hz
Strahlparameterprodukt: 16 mm·mrad

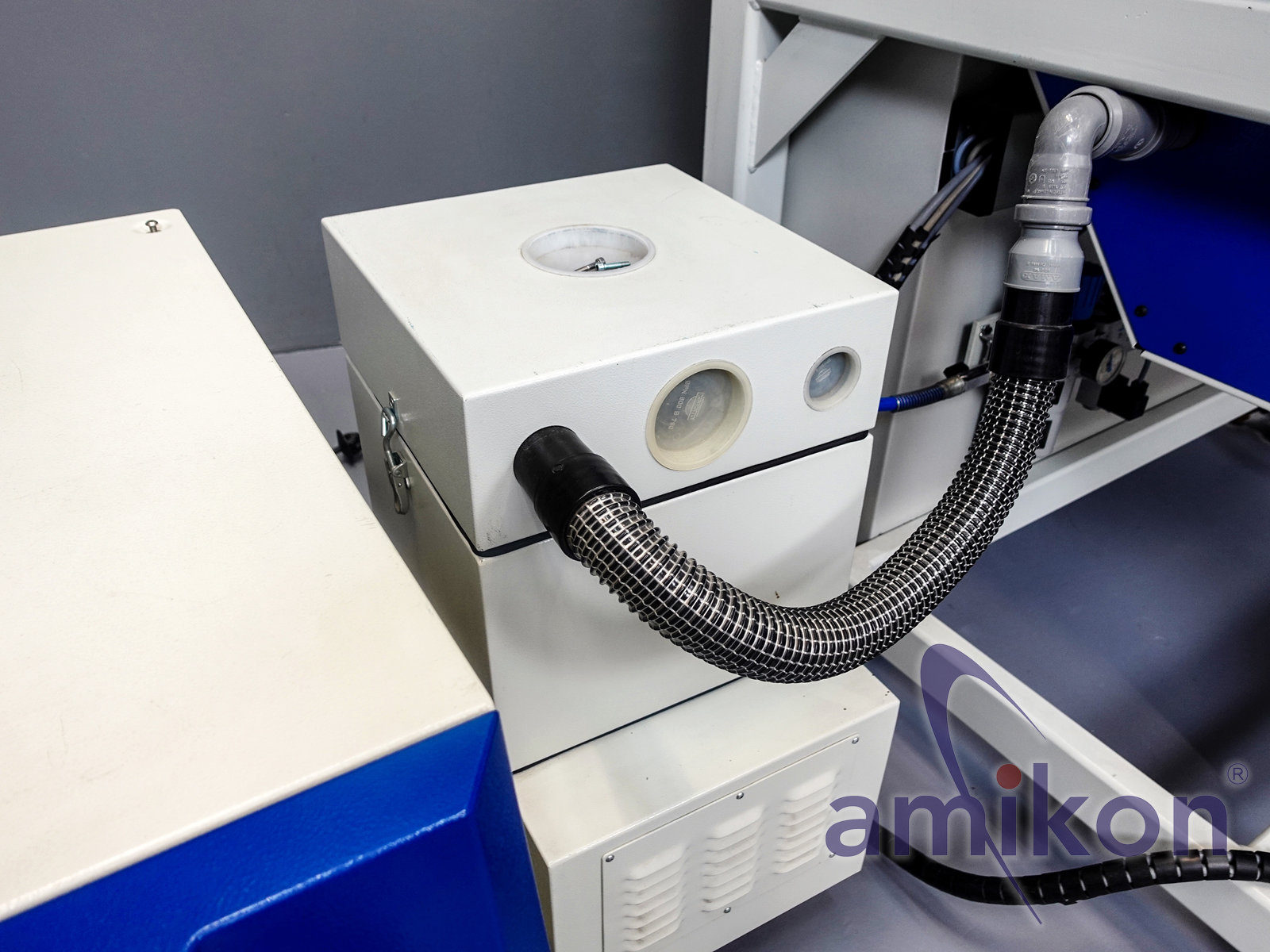

Technische Daten – Absaugung TBH GL 230

Spannung: 230 V / 50–60 Hz
Leistung: 0,36 kW

Luftvolumenstrom freiblasend: ca. 390 m³/h
Effektiver Volumenstrom: ca. 330 m³/h
Max. Unterdruck: 4000 Pa
Schallpegel: ca. 51 dB(A)

Gewicht: ca. 40 kg

Mehrstufiges Filtersystem:
Vorfilter
Partikelfilter
Aktivkohlefilter

Gewicht ca. 900 kg

Zustand: gebraucht / used

Lieferumfang: (Siehe Bild)
Laser­schweißanlage Tekol LAP S4
TRUMPF TruPulse 44 Lasergerät
Absauganlage TBH GL 230
Dokumentation / Ordner / Datenträger

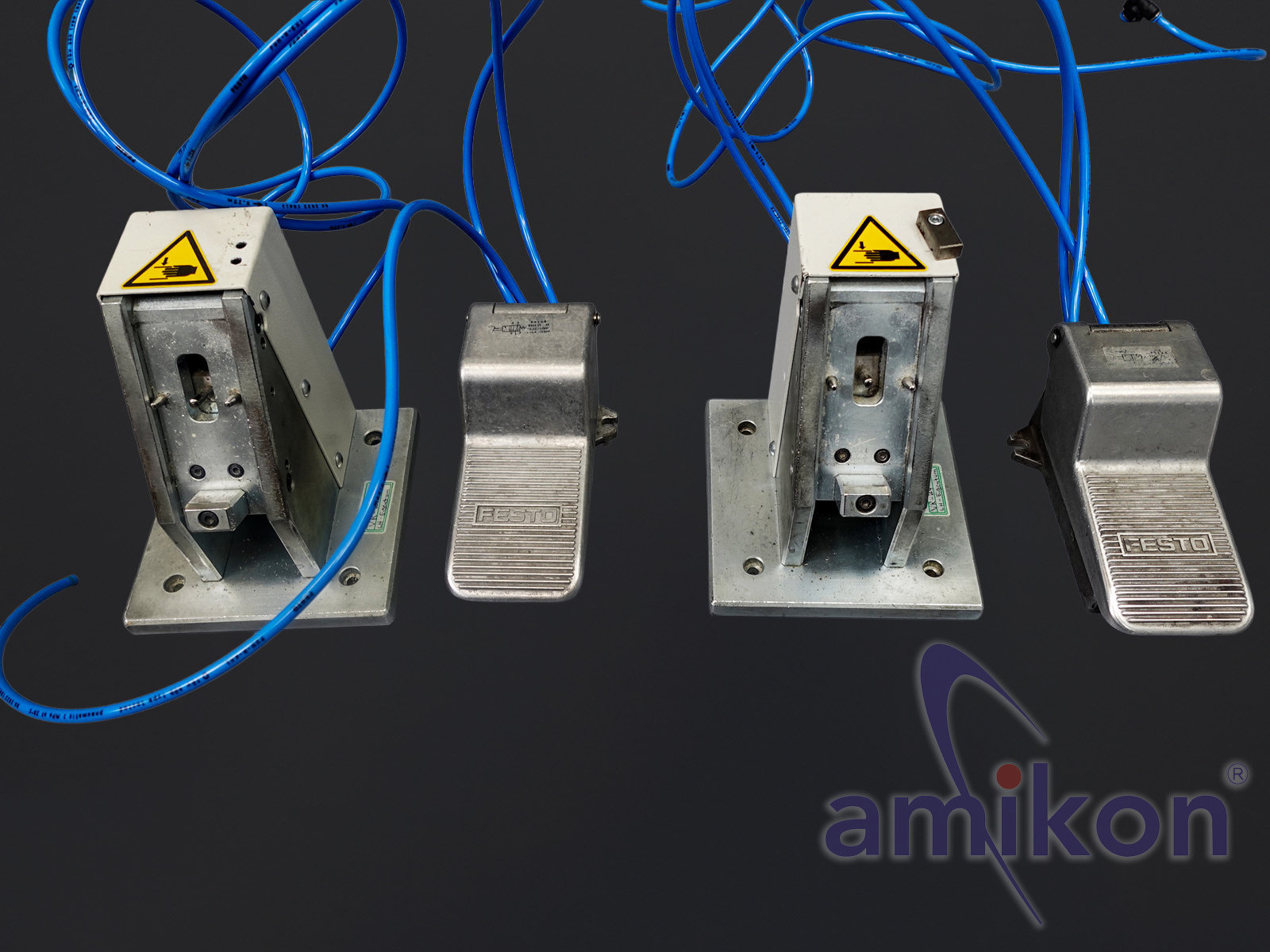

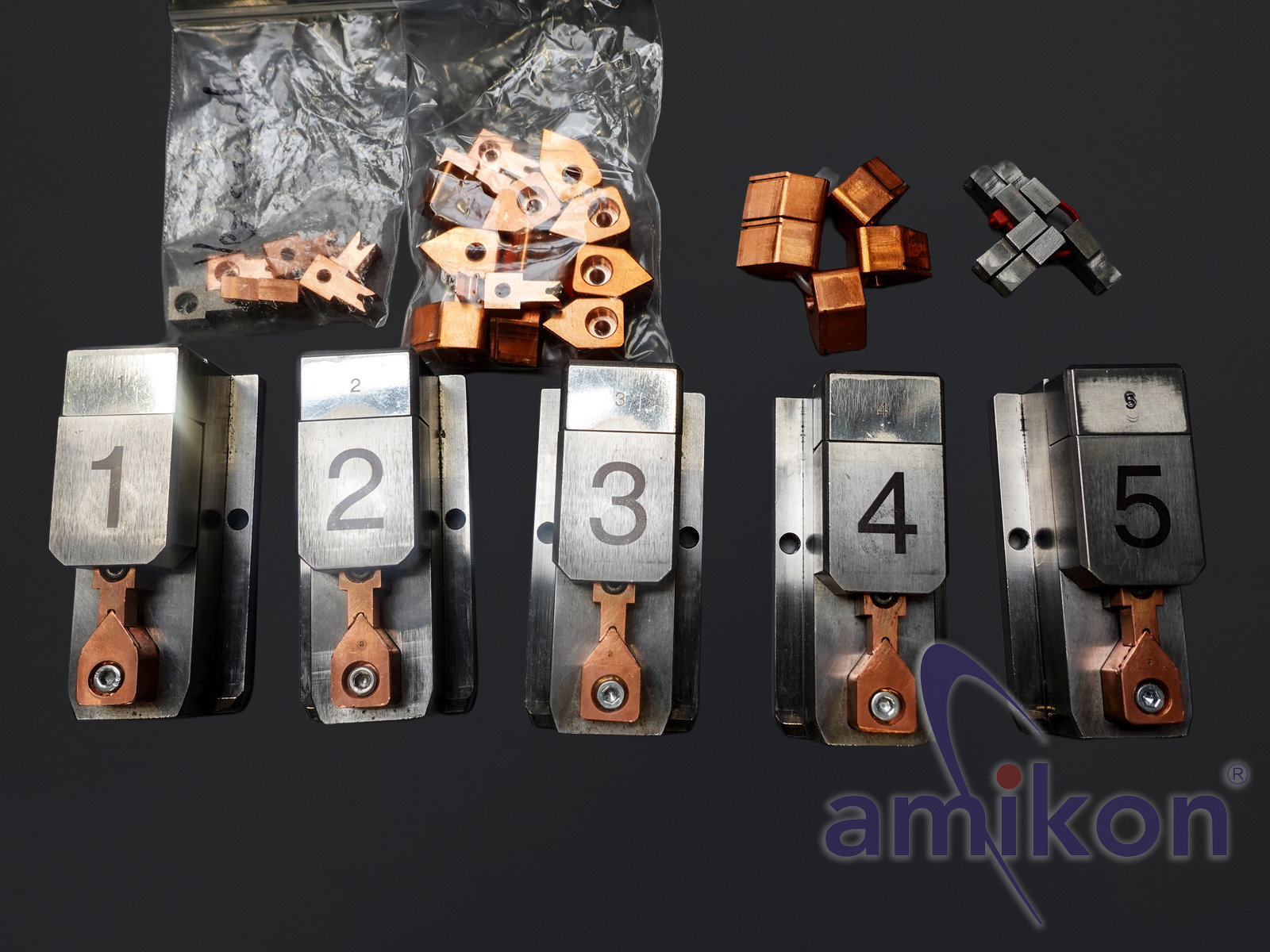

Schlüssel und Zubehör laut Fotos

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
