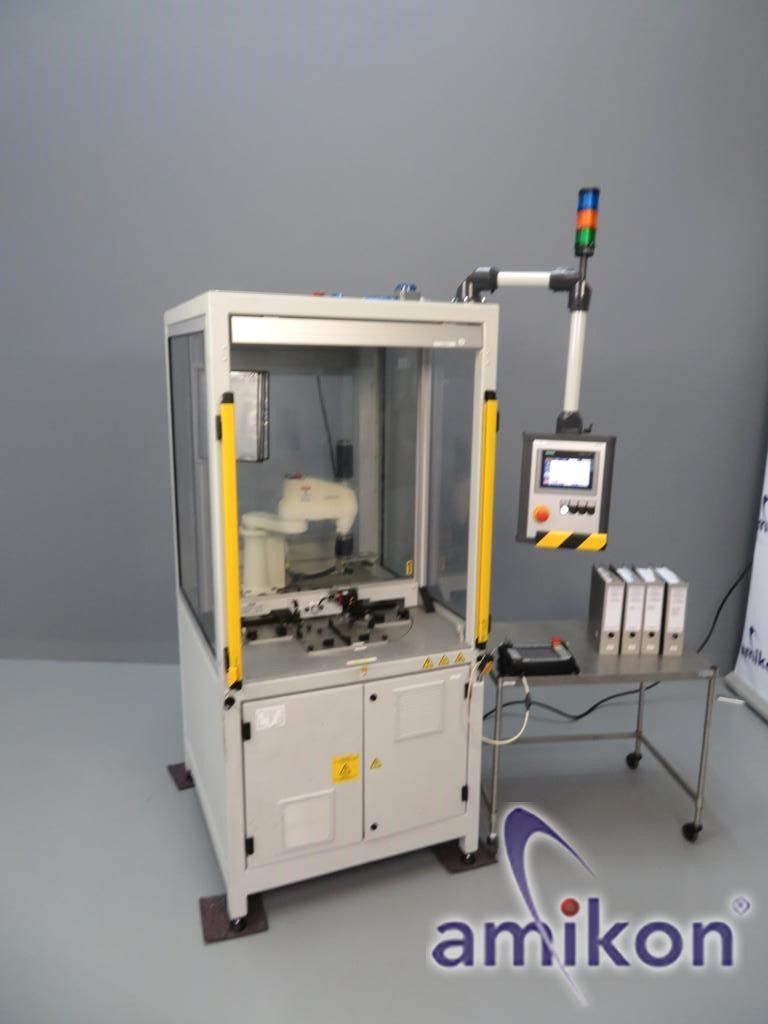

KÜBLER ESSIG Roboterzelle Denso Roboter HS-045A1-N20

KÜBLER ESSIG Roboterzelle

Hier bieten wir Ihnen eine Roboterzelle an.

Abmessungen (LxBxH): 1100 x 1000 x 2500 mm
Platzbedarf (LxB): 1100 x 2000 x 2500 mm

Gewicht: ca. 800 kg

Betriebsspannung: 400V
Steuerspannung: DC24V
Leistungsaufnahme: 6 kW
Netzsicherung bauseits: max. 16A

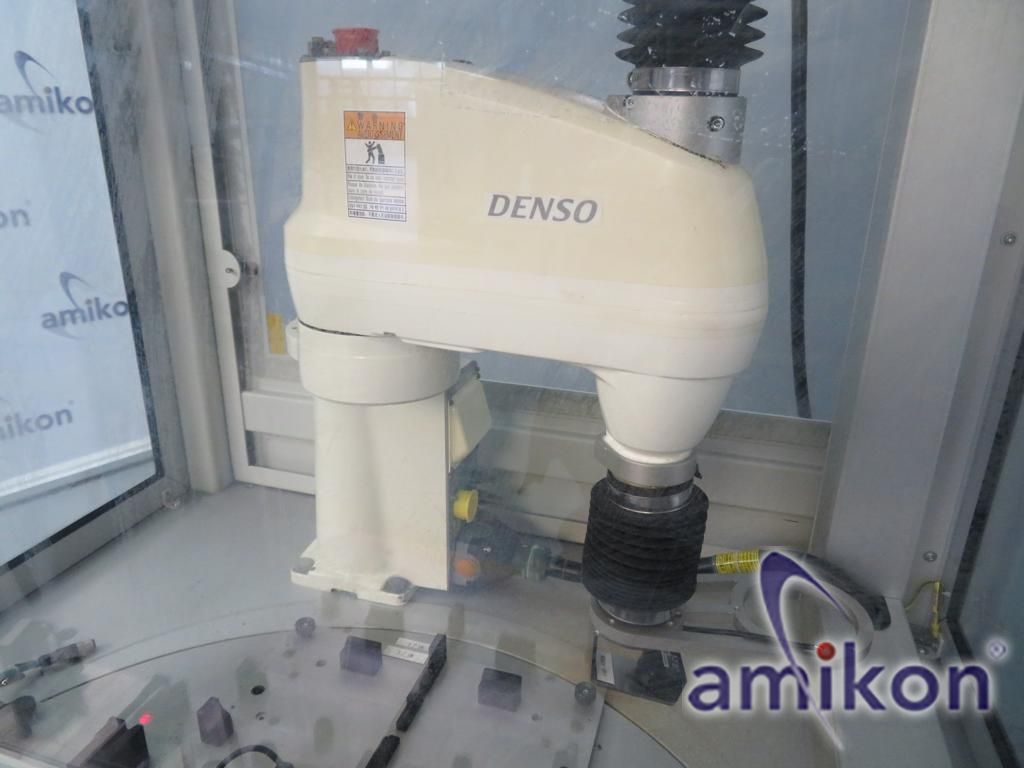

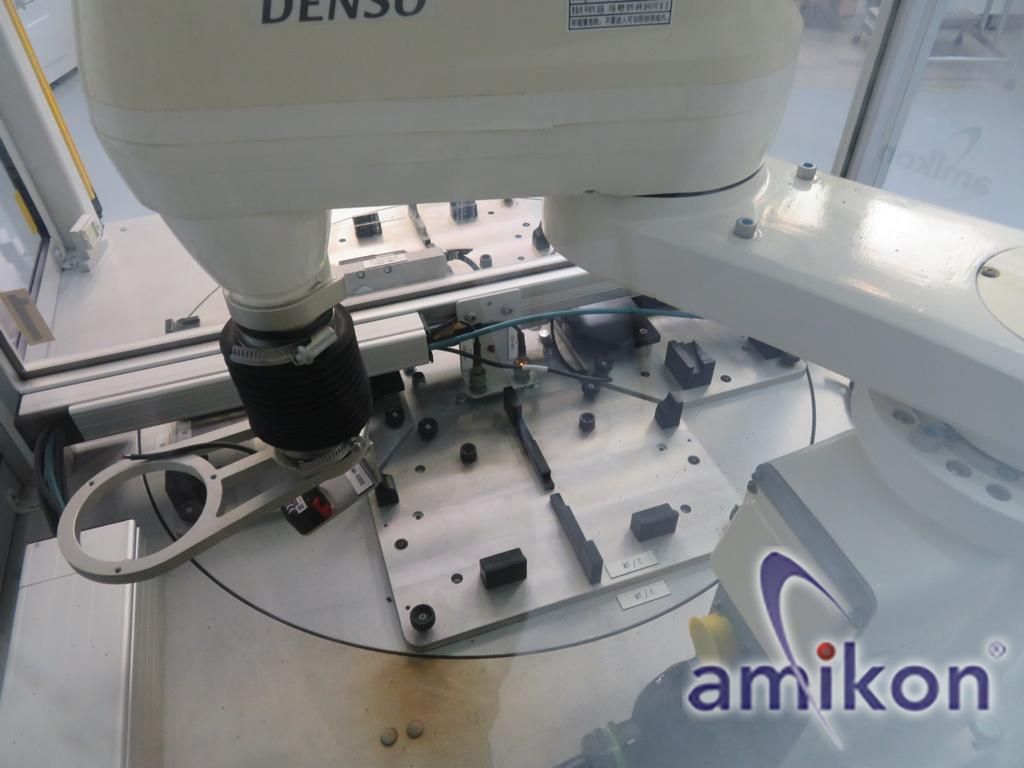

Roboter Denso HS-045A1-N20

Horizontal frei beweglicher Roboter

Armlänge gesamt: 450 mm
Standroboter-Typ
Z-Achsenhub: 200 mm
Vier Achsen
Maximale Traglast: 5 kg
Gewicht: ca. 25 kg
Bewegungswinkel
J1 (1. Achse): ±155°
J2 (2. Achse): ±145°
Z (3. Achse): 200 mm
T (4. Achse): ±360°
Zusammengesetzte Geschwindigkeit
In der Mitte des Handbefestigungsflansches: 6.300 mm/s
Z (3. Achse): 2.000 mm/s
T (4. Achse): 2.400°/s

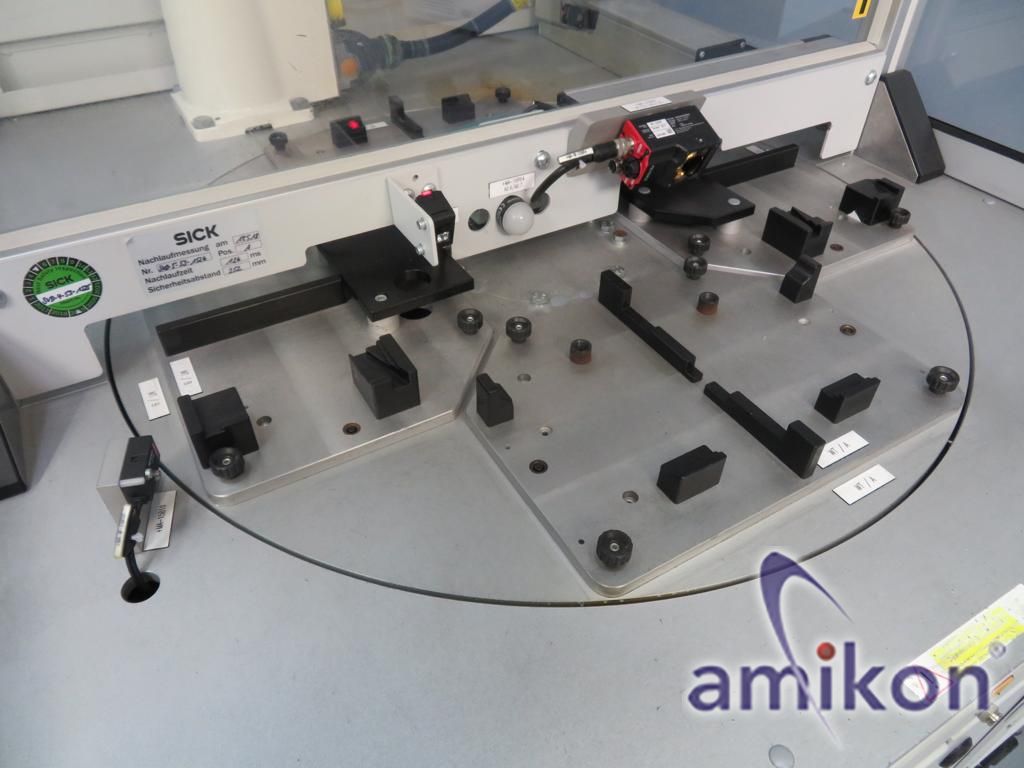

Rundschalttisch TC0220T

empfohlener maximaler Aufbaudurchmesser: ca. 1100 mm
Durchmesser Abtriebsflansch: 220 mm
Teilungen: 2, 3, 4, 6, 8, 10, 12, 16, 20, 24, 30, 36
Motorbaugröße: 63/71
Maximaler Planlauf Abtriebsflansch: 0,01
Maximaler Rundlauf Abtriebsflansch: 0,01
Maximale Parallelitätsabweichung
zwischen Abtriebsflansch und Anschraubfläche Gehäuse: 0,03
Minimaler Innendurchmesser drehende Platte: 96 mm
Gewicht: 44 kg

Baujahr: 2018

Typ: Plasma-VBH TFT

Zustand: gebraucht / used

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
