Keyence

Modell: VR-5200

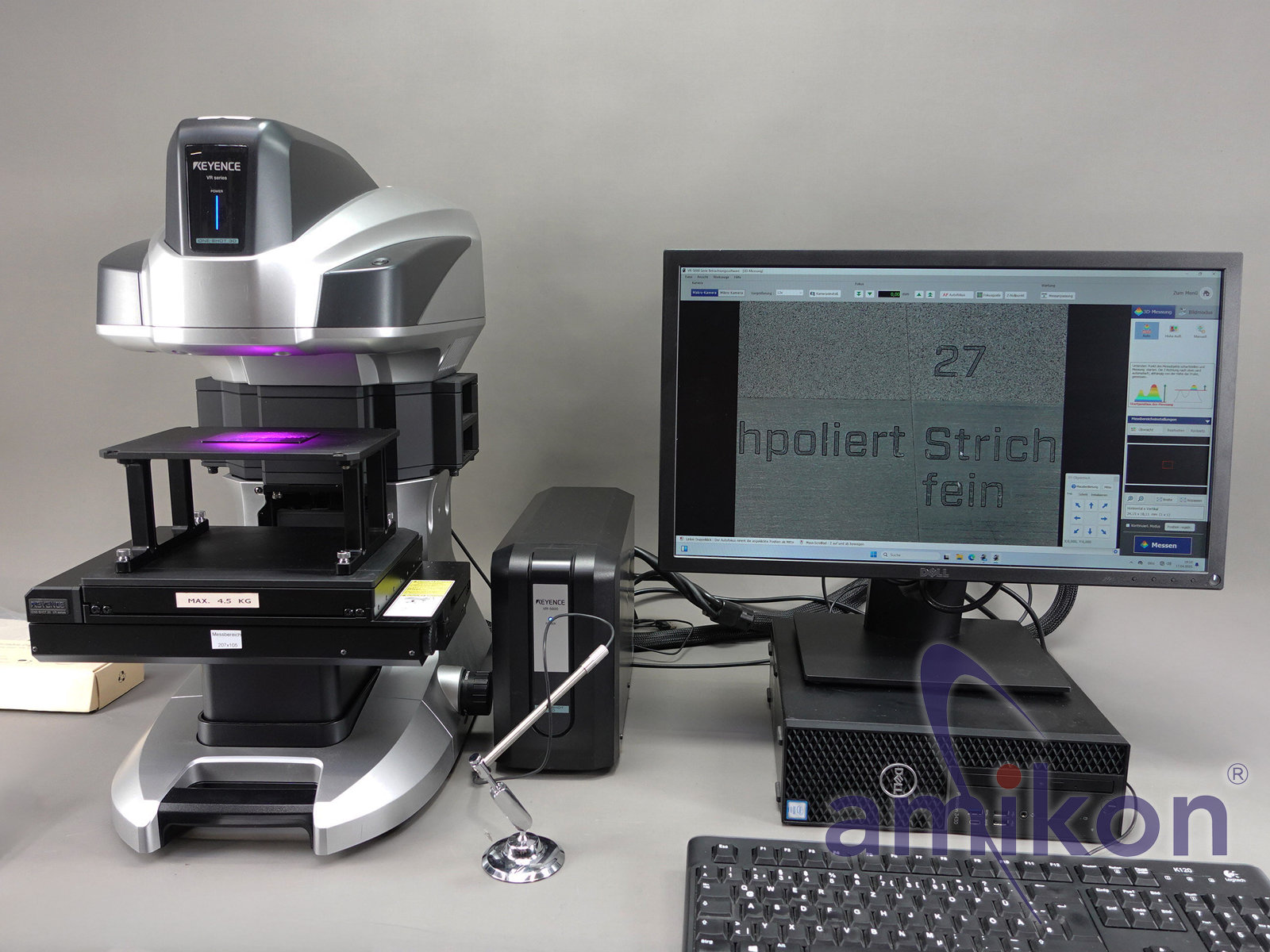

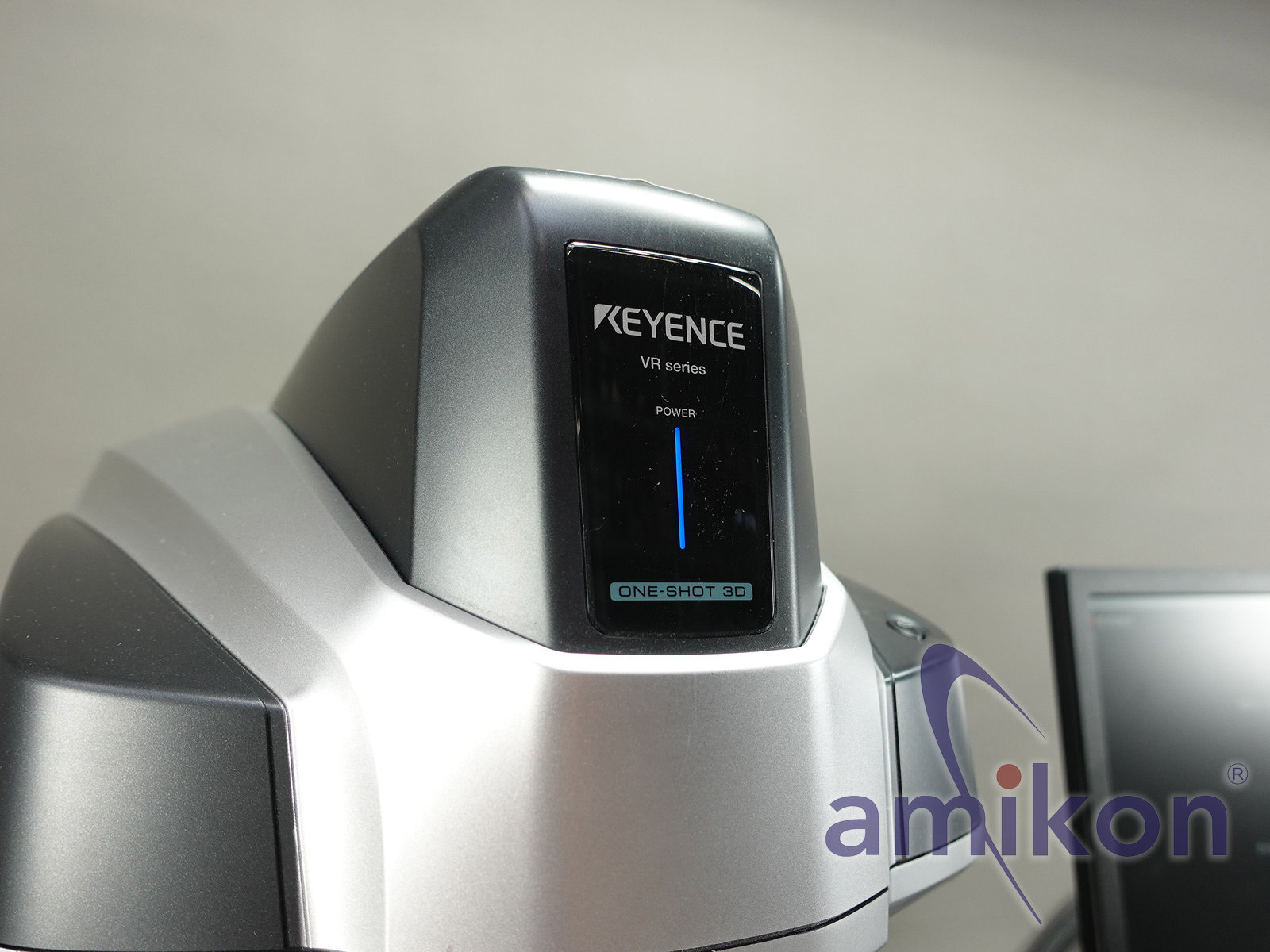

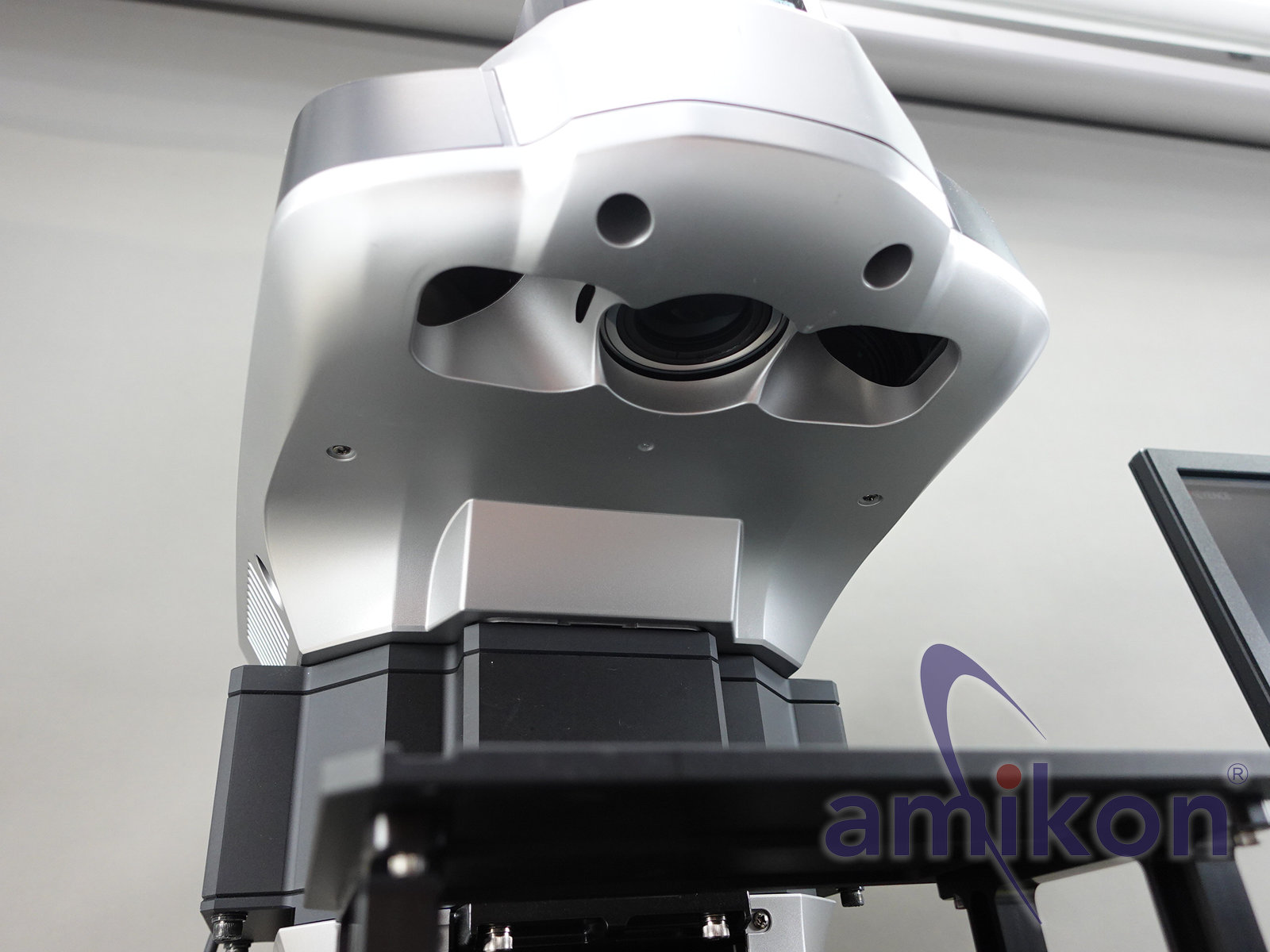

Typ: Messkopf

Lichtquellen

Lichtquelle für Betrachtung: LED-Ringleuchte (rot, blau, grün)

Lichtquelle für Messung: Weiße LED

Steuergerät: VR-5000

Betrachtungs- und Messbereich

Makro-Modus

Vergrößerung (bezogen auf einen 15-Zoll-Monitor) 12×:
Horizontal 24,0 mm
Vertikal 18,0 mm

Vergrößerung (bezogen auf einen 15-Zoll-Monitor) 25×:
Horizontal 12,0 mm
Vertikal 9,0 mm

Vergrößerung (bezogen auf einen 15-Zoll-Monitor) 38×
Horizontal 8,0 mm
Vertikal 6,0 mm

Vergrößerung (bezogen auf einen 15-Zoll-Monitor) 50×
Horizontal 6,0 mm
Vertikal 4,5 mm

Mikro-Modus

Vergrößerung (bezogen auf einen 15-Zoll-Monitor) 40×
Horizontal 7,6 mm
Vertikal 5,7 mm

Vergrößerung (bezogen auf einen 15-Zoll-Monitor) 80×
Horizontal 3,8 mm
Vertikal 2,9 mm

Vergrößerung (bezogen auf einen 15-Zoll-Monitor) 120×
Horizontal 2,5 mm
Vertikal 1,9 mm

Vergrößerung (bezogen auf einen 15-Zoll-Monitor) 160×
Horizontal 1,9 mm
Vertikal 1,4 mm

Zoom 1× bis 4×

Höhenmessung

Messauflösung 0,1 µm

Höhenmessbereich

Ohne Bildzusammensetzung in Z
Makro-Modus: 10 mm
Mikro-Modus: 1 mm

Mit Bildzusammensetzung in Z
Makro-Modus: 50 mm
Mikro-Modus: 30 mm

Wiederholgenauigkeit (σ)

Ohne Bildzusammensetzung in Z
0,4 µm

Mit Bildzusammensetzung in Z
1,0 µm

Messgenauigkeit

Ohne Bildzusammensetzung in Z
±2,5 µm

Mit Bildzusammensetzung in Z
±4,0 µm

Breitenmessung

Wiederholgenauigkeit (σ)
Makro-Modus: 1 µm
Mikro-Modus: 0,5 µm

Messgenauigkeit
Makro-Modus: ±5 µm
Mikro-Modus: ±2 µm

Bildzusammensetzung
Vollautomatische Messung (automatische XY-Steuerung + automatischer Z-Fokus),
Automatische Zuordnung, automatische Bereichseinrichtung

Messbarer XY-Bereich
206 x 104 mm

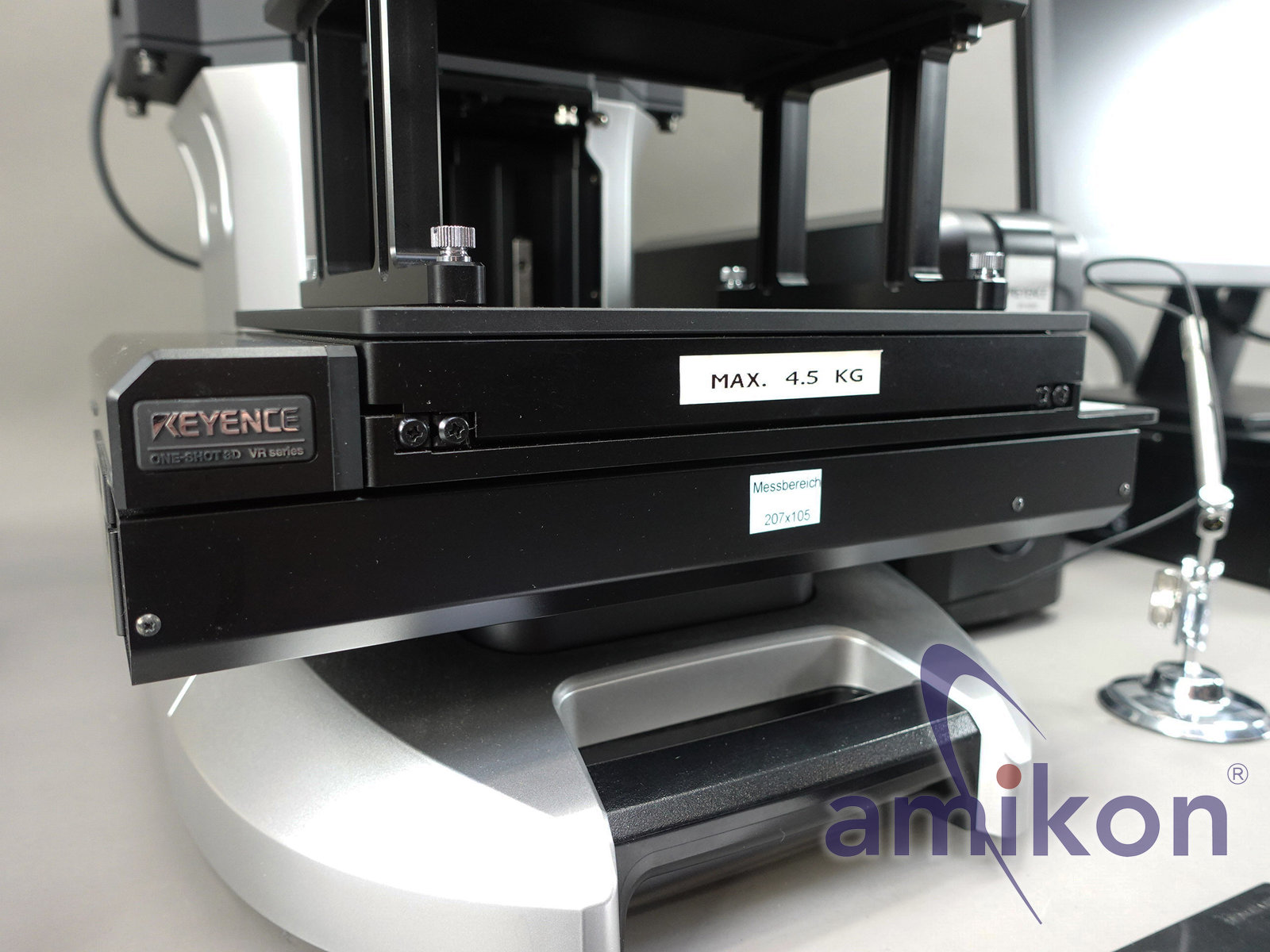

Objekttisch

XY-Hubweg 184 × 88 mm (motorisiert)
Z-Hubweg 73 mm (motorisiert)
Belastbarkeit 4,5 kg

Arbeitsabstand 75 mm

Bildaufnahmeelement
4-Megapixel-CMOS, S/W

Senderobjektiv
Doppelt telezentrisches Objektiv x 2

Empfängerobjektiv
Doppelt telezentrisches Objektiv

Datenverarbeitung
Spezieller PC nach KEYENCE-Vorgaben (Betriebssystem: Windows 11 Pro)

Netzanschluss

Spannung 100 bis 240 V AC, 50/60 Hz
Leistungsaufnahme Max. 200 VA

Umgebungsbeständigkeit

Umgebungstemperatur 15 bis 30 °C

Relative Luftfeuchtigkeit 20 bis 80 % r. F. (keine Kondensation)

Gewicht ca. 28 kg (Gewicht der reinen Messeinheit ca. 11 kg)

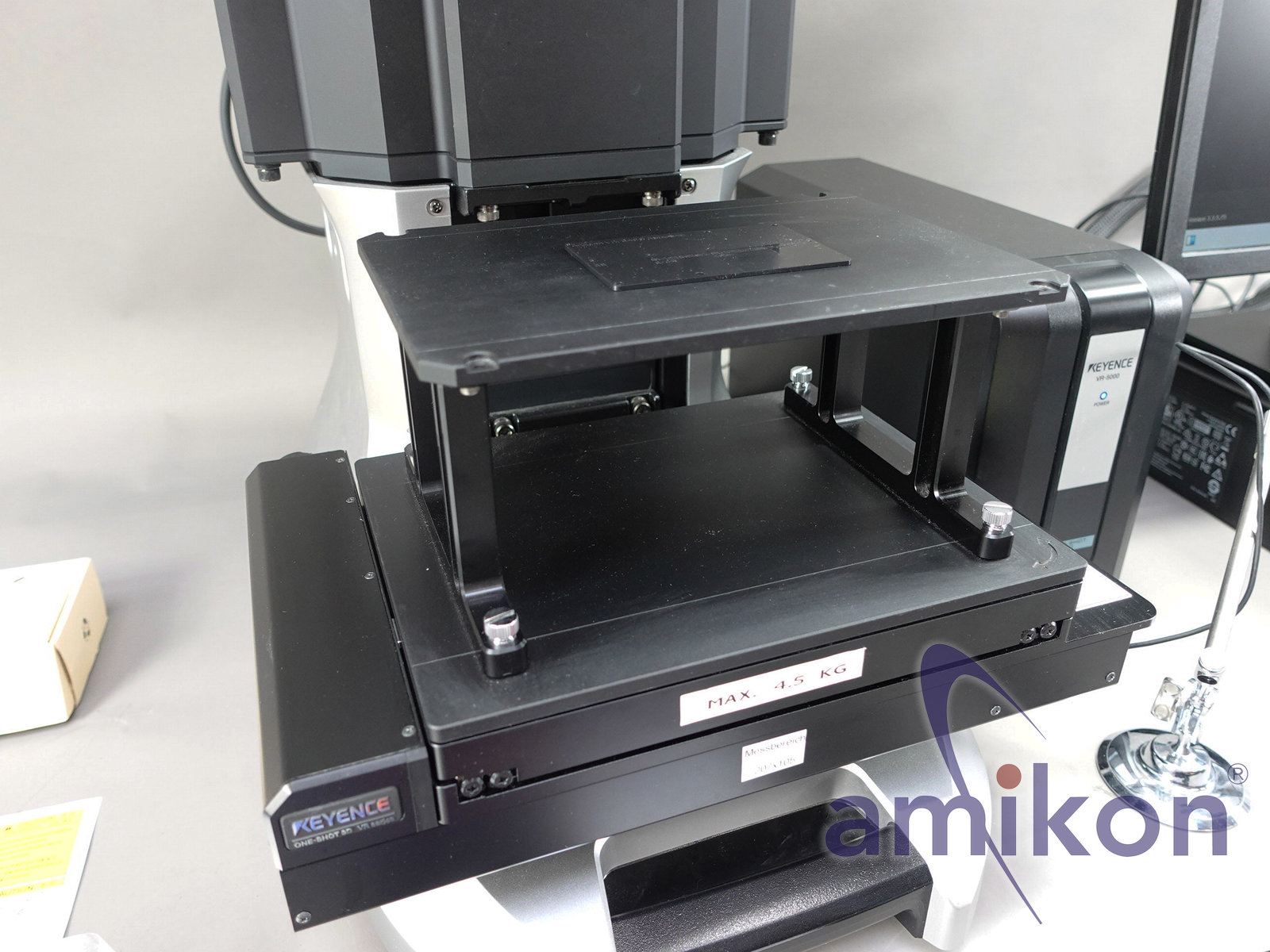

Abstandserweiterung Objekttisch

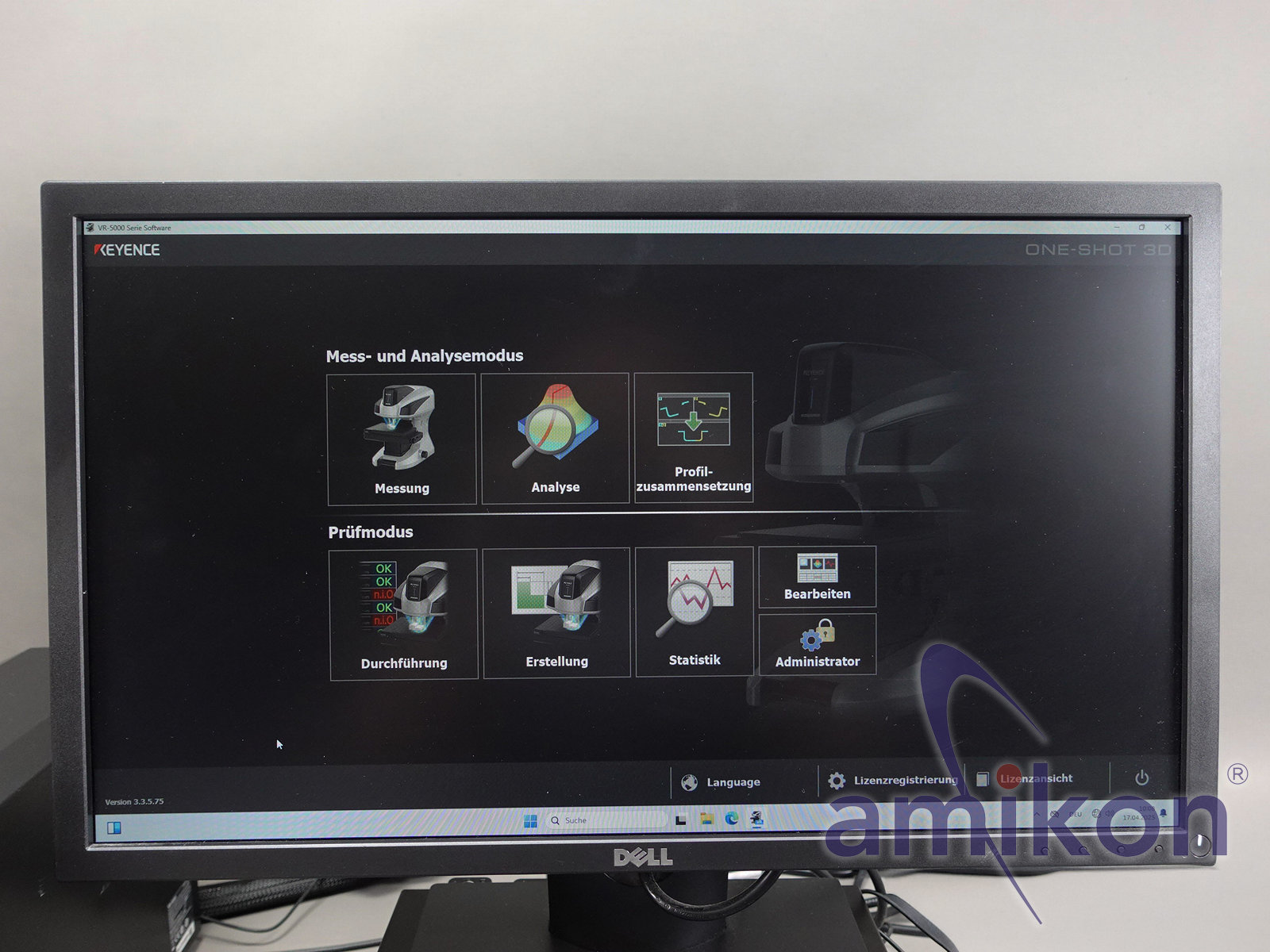

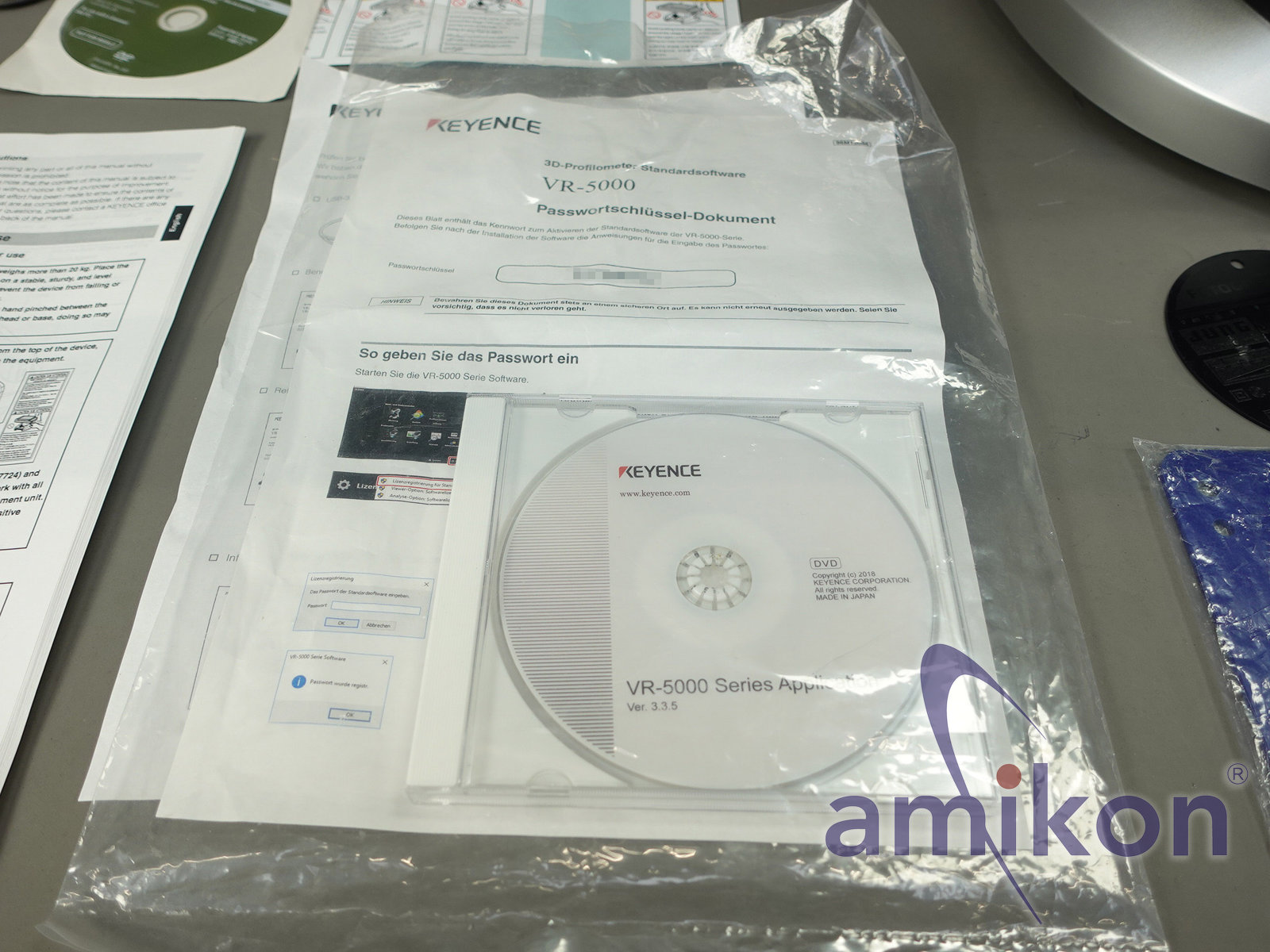

Betrachtungssoftware VR-5000 Version 3.3.5.75

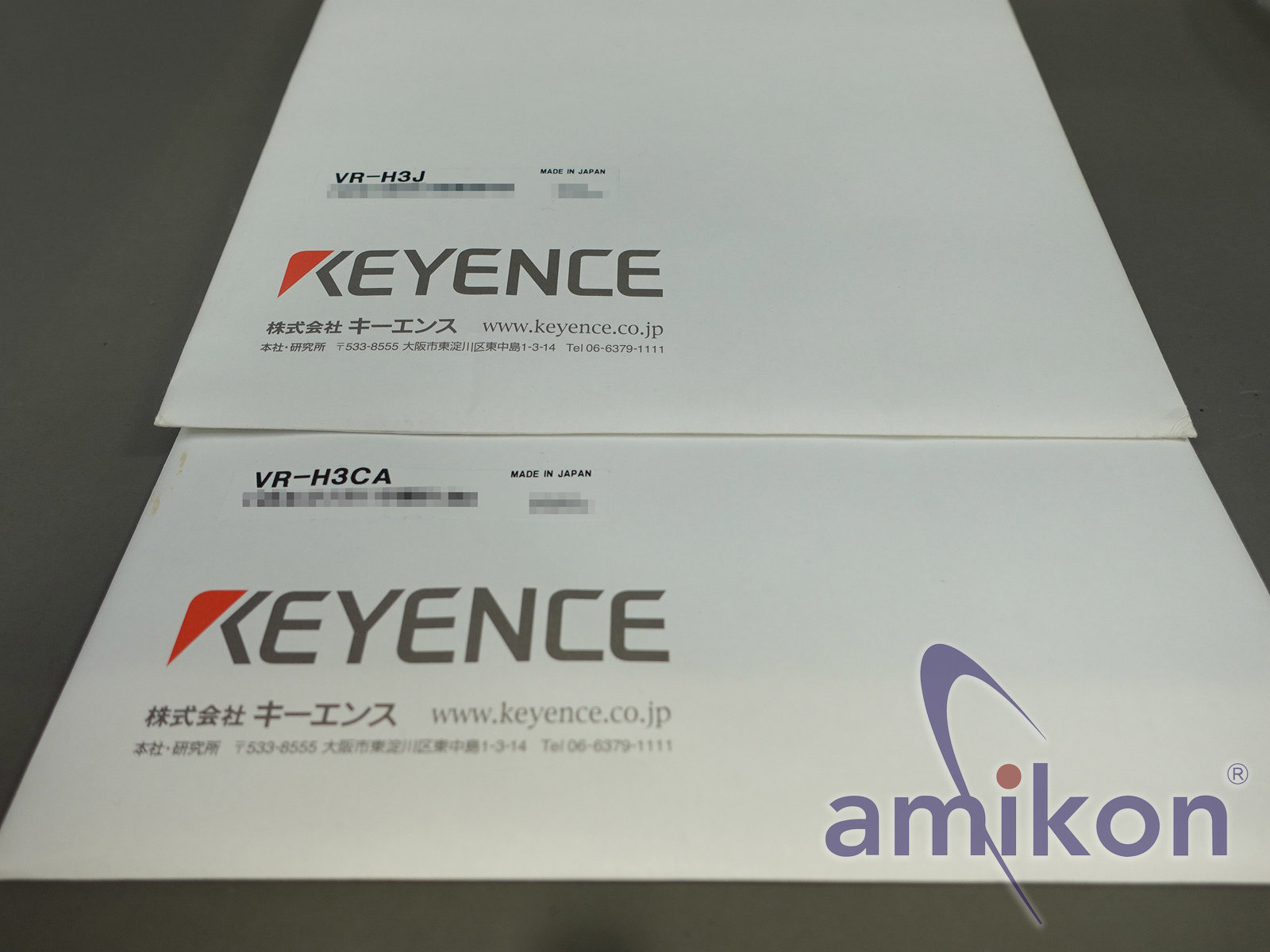

Bildzusammensetzungsmodul VR-H3J
Erstellt ein einzelnes großes Bild aus einer Reihe von Bildern, die mit der Betrachtungssoftware
aufgenommen wurden. Sie sehen Farbbilder.

Analyse-Erweiterungsmodul VR-H3CA
Erweitert den Funktionsumfang der Analysesoftware. Kann den Messvergleich und den
3D-CAD-Messvergleich durchführen.

Zustand: gebraucht / used

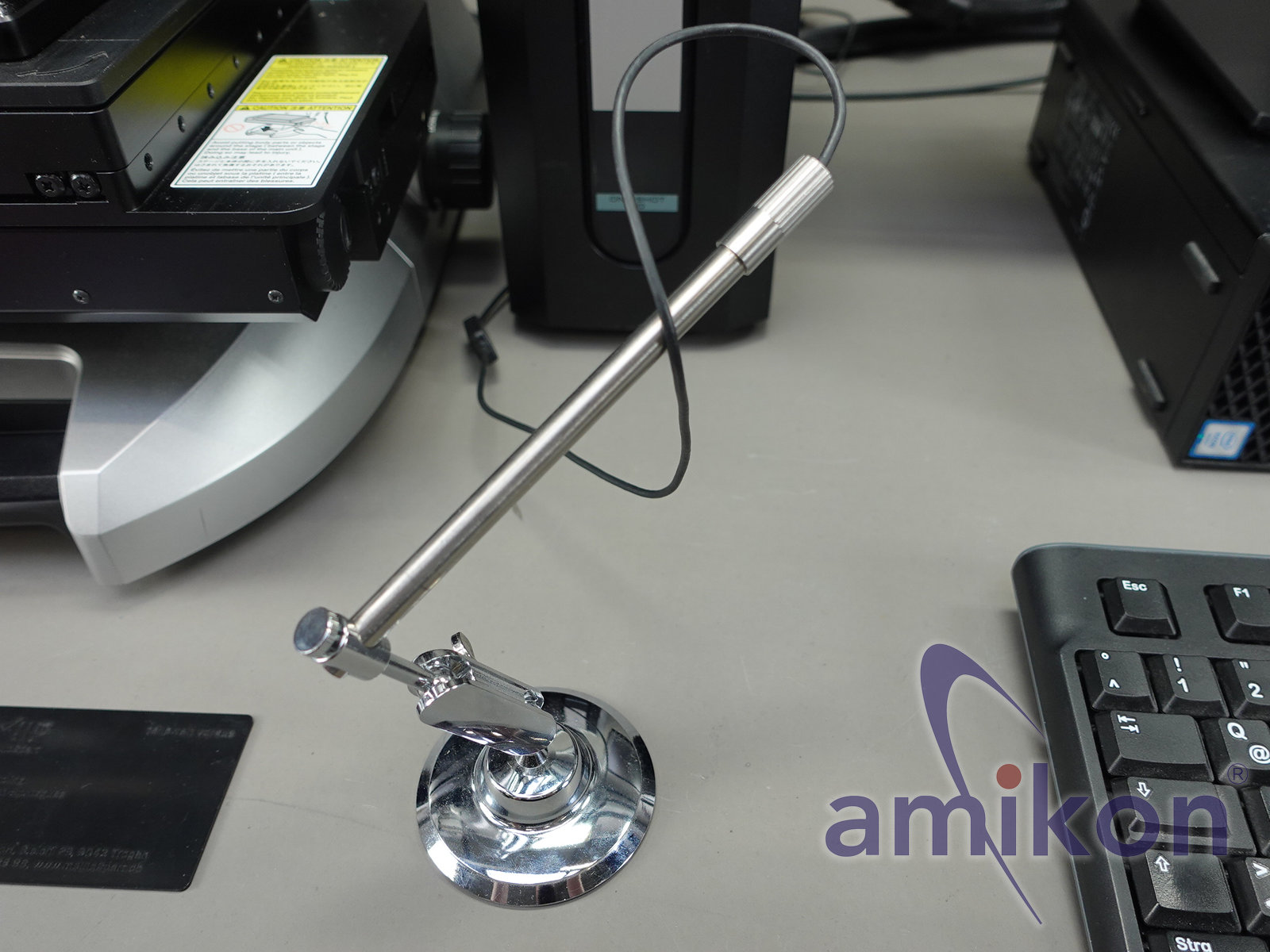

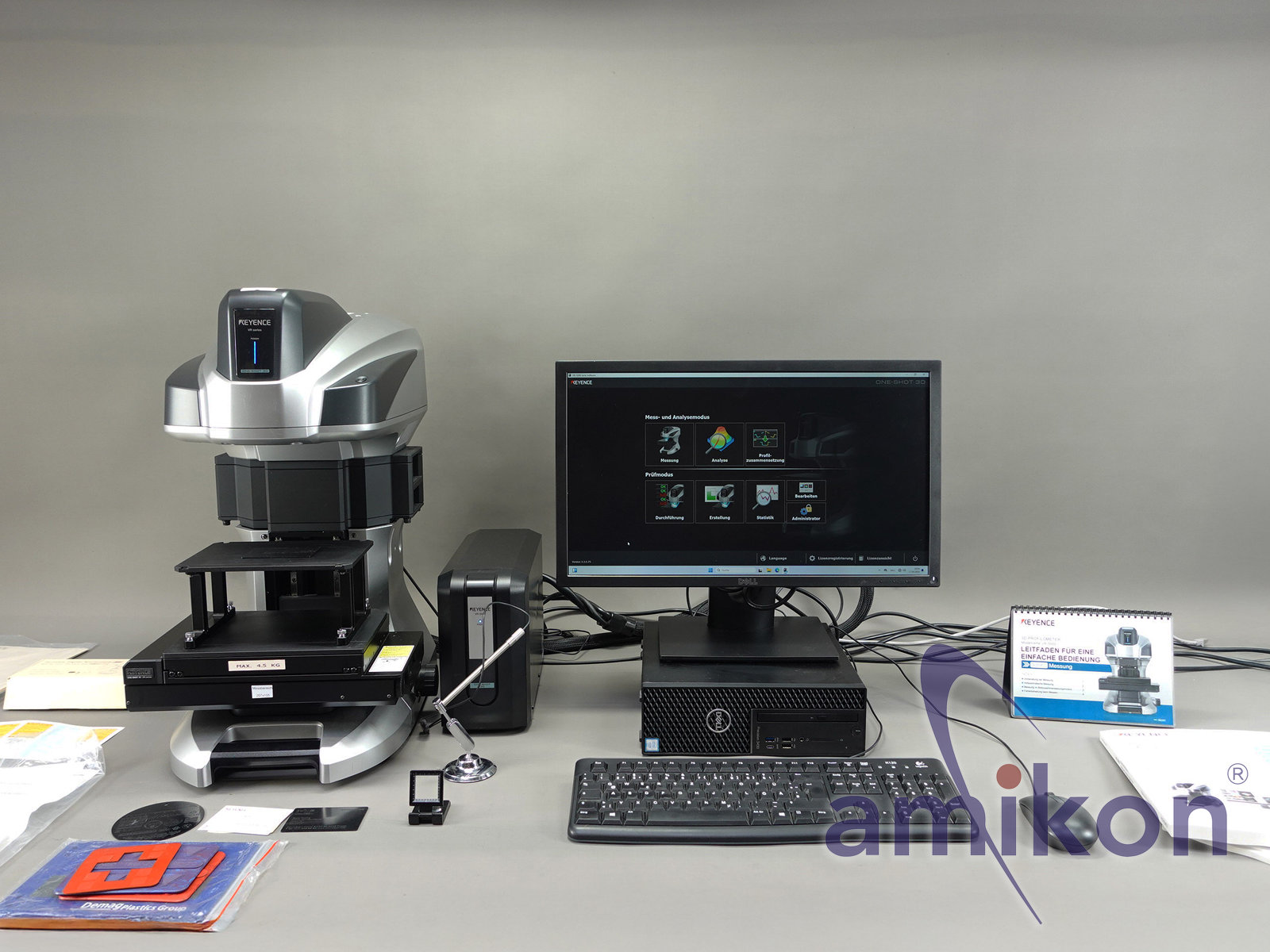

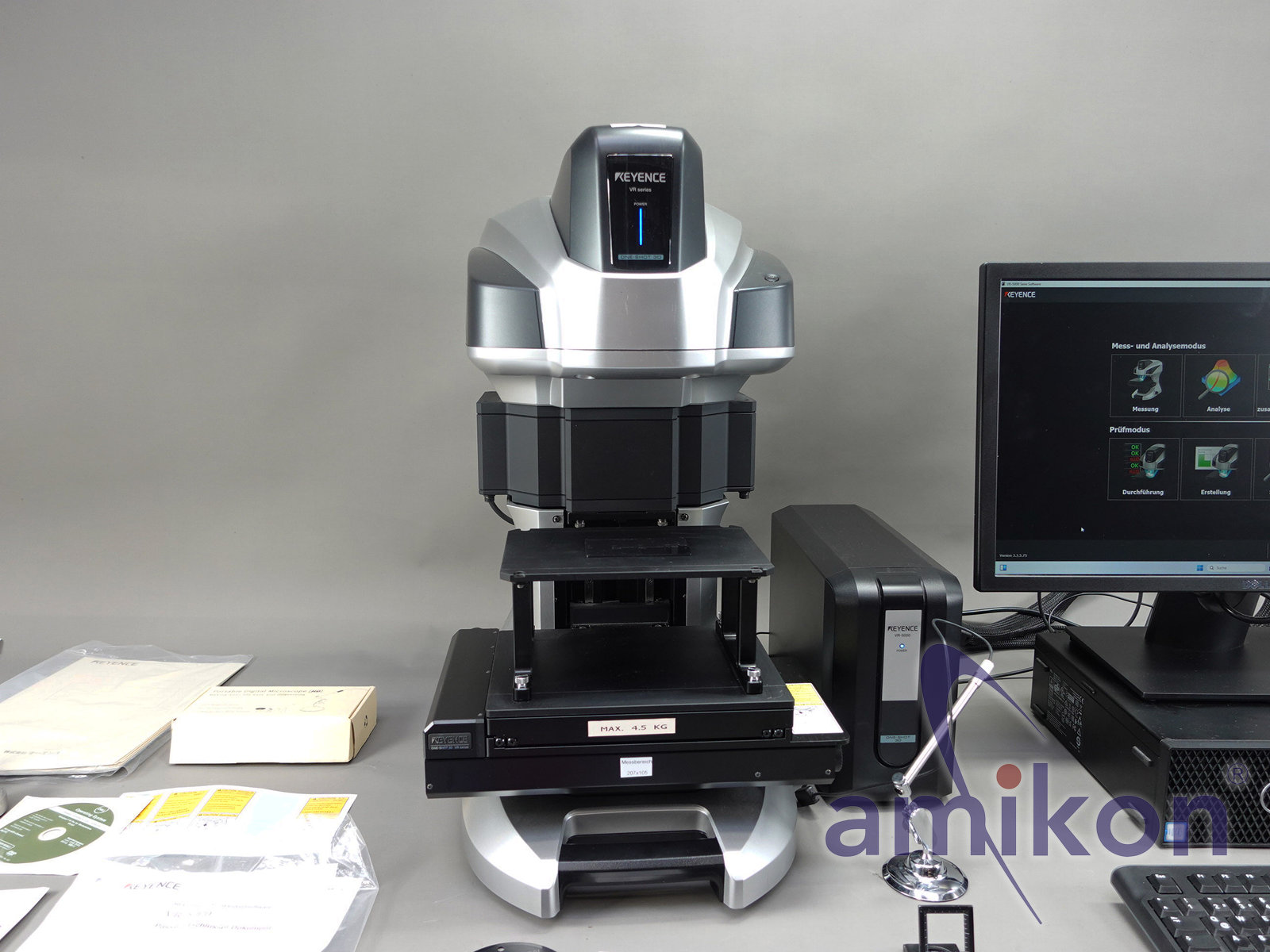

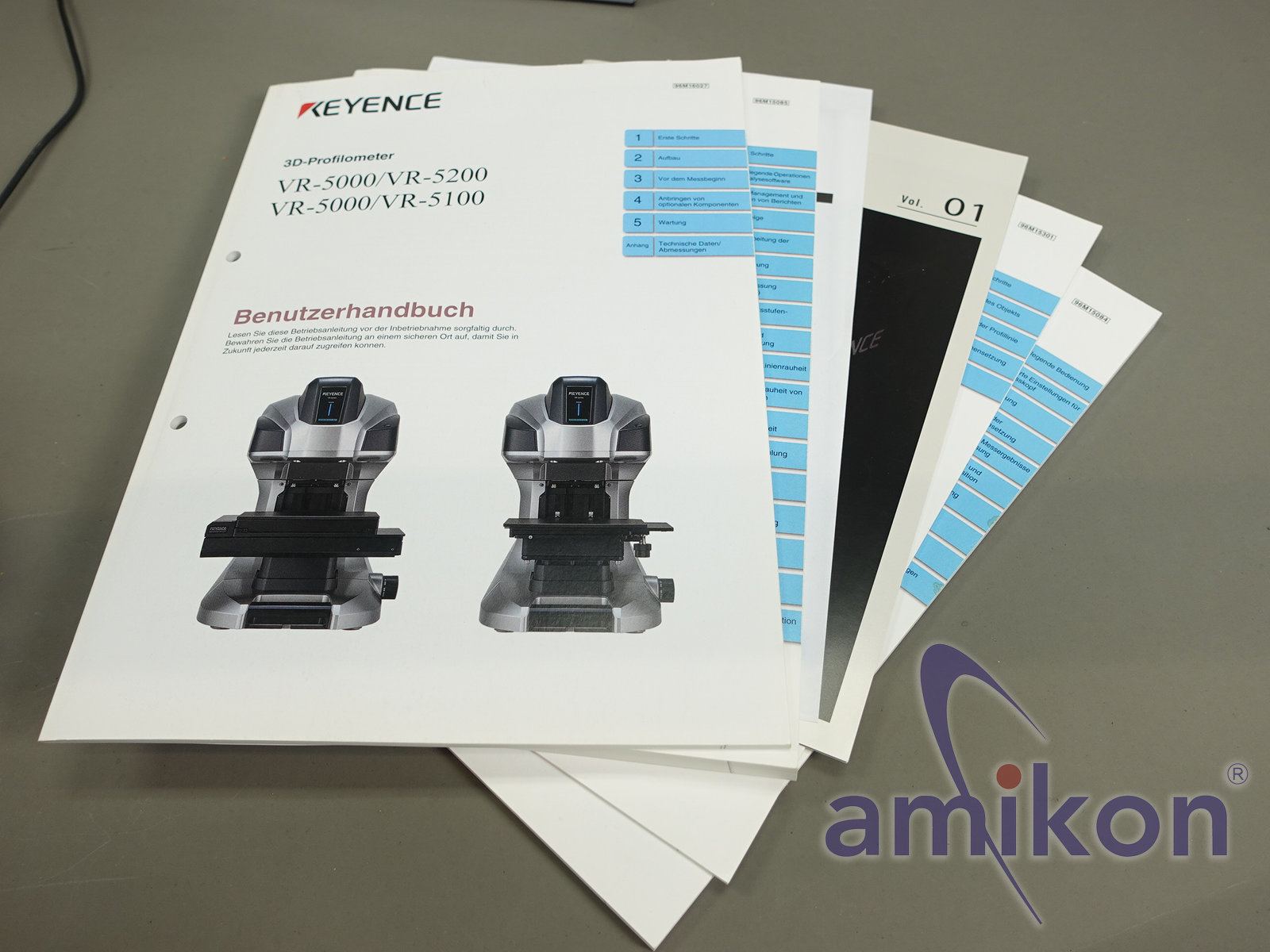

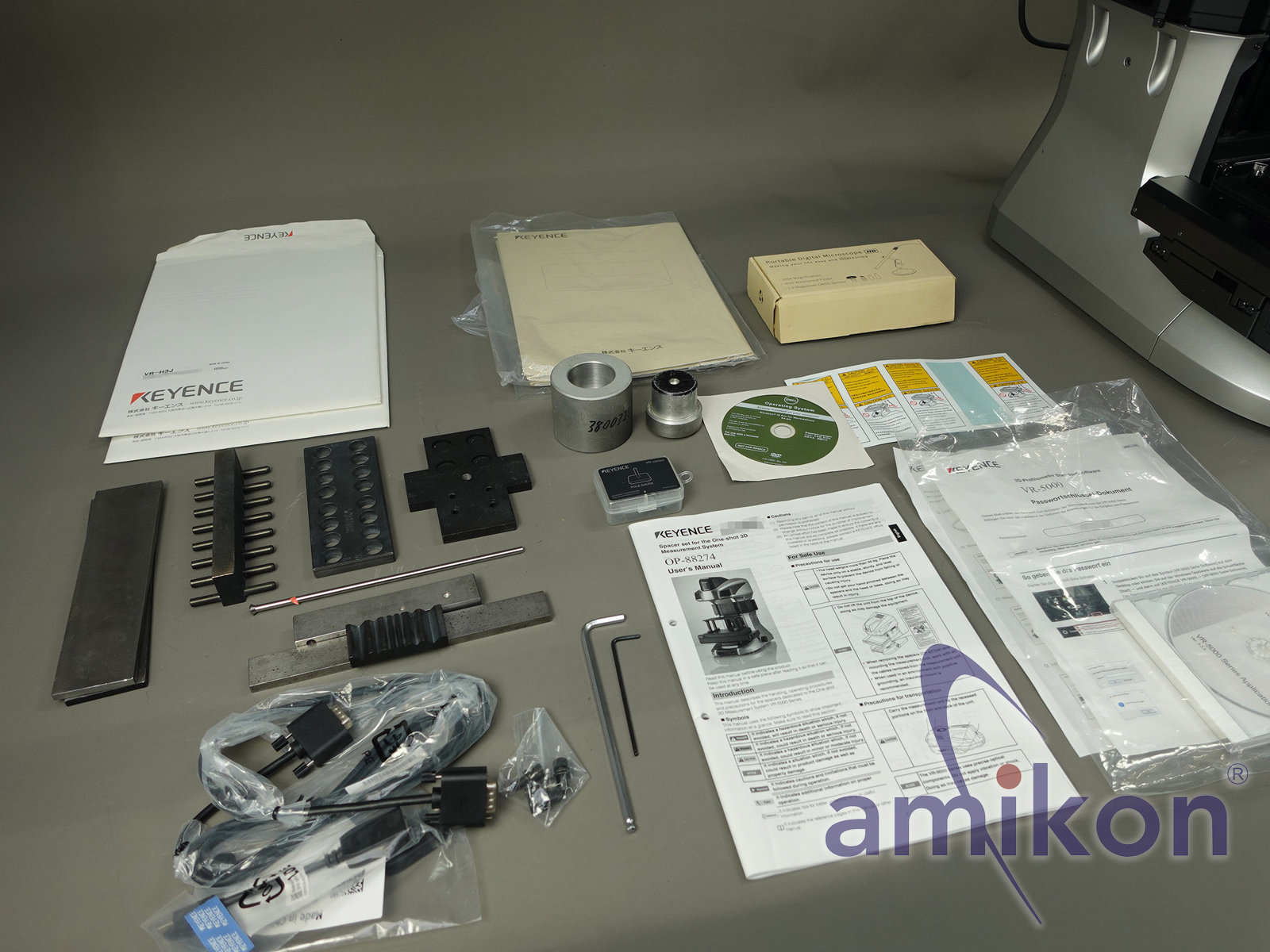

Lieferumfang: (wie abgebildet)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.

Technisches Merkmal	Wert
Art.-ID	24599
Zustand	Gebraucht
Modell	Keyence VR-5200
Hersteller	Keyence
Inhalt	1 Stück
Gewicht	40000 g
