Hexagon 3D-Koordinaten-Messmaschine Optiv Performance 442

Typ: Hexagon Optiv Performance 442

Produktbeschreibung:

Das 3D-Multisensor-Koordinatenmessgerät Optiv Performance 442 vereint optische und taktile Messungen in einem System.
Das System unterstützt Multisensormessungen mit Vision-Sensor, taktilem Sensor, TTL-Laser (Through-The-Lens)
sowie dem innovativen Chromatic White Light Sensor (cws).
Das Grundgerät mit Vision-Sensor kann modular mit allen verfügbaren Sensoren erweitert werden.

Anwendungsgebiete:

٠ Einsatz auf ebenem Boden
٠ Vielseitige Geometriemessungen und GD&T-Analysen mit Standardgenauigkeit Konstruktion
٠ Konstruktionsprinzip:

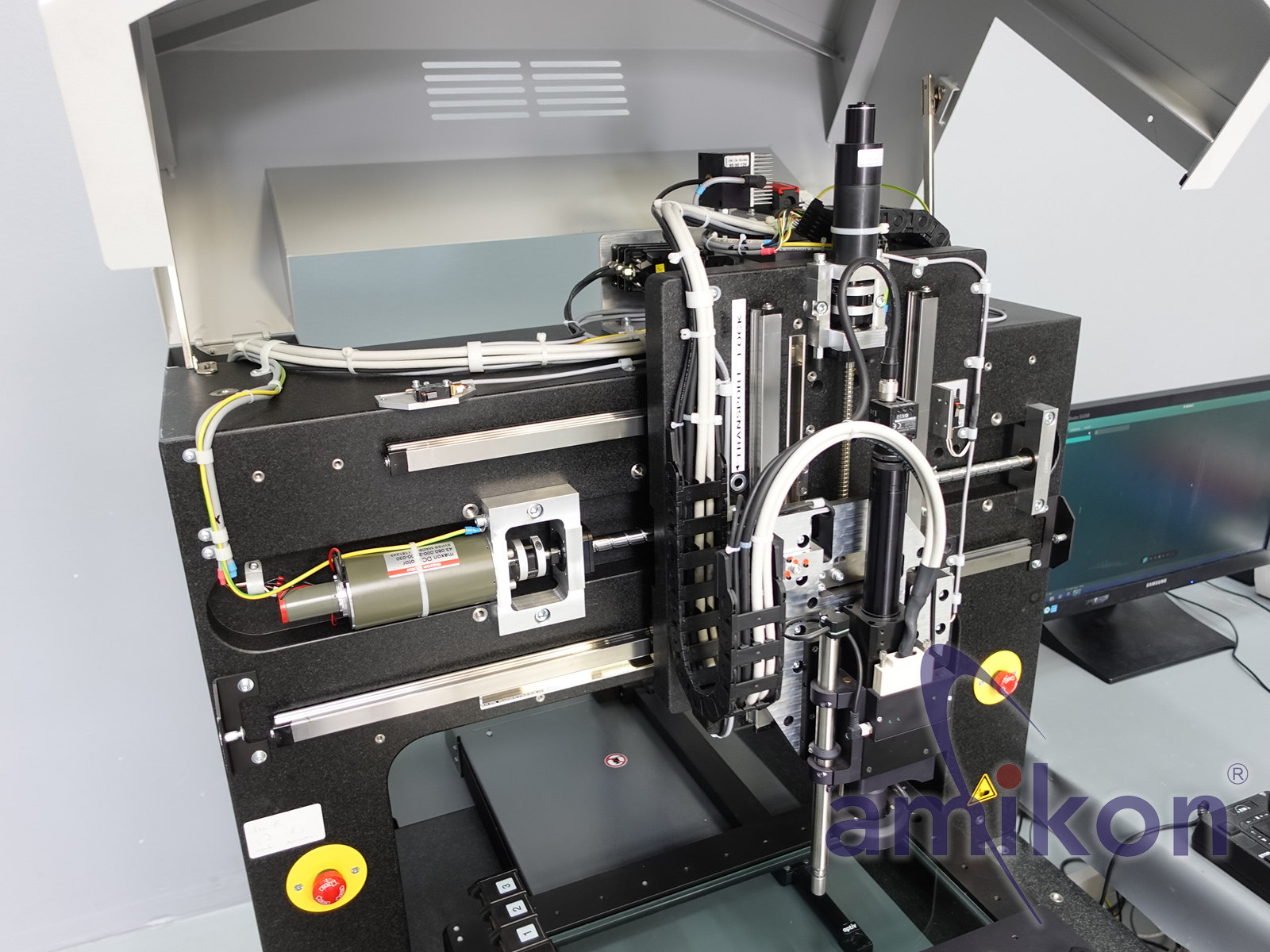

» Vibrationsarme Granitkonstruktion mit fester Brücke und beweglichem Tisch
» Integrierter Unterbau mit optionalen Schwingungsdämpfern
٠ Führungen: » Präzise mechanische Linearführungen in allen Achsen
٠ Antriebe: » DC-Servomotoren, Kraftübertragung über spielfreie Kugelumlaufspindeln im Schwerpunkt
٠ Längenmesssystem; » Inkrementelles Längenmesssystem
٠ Auflösung; 0,1 pm

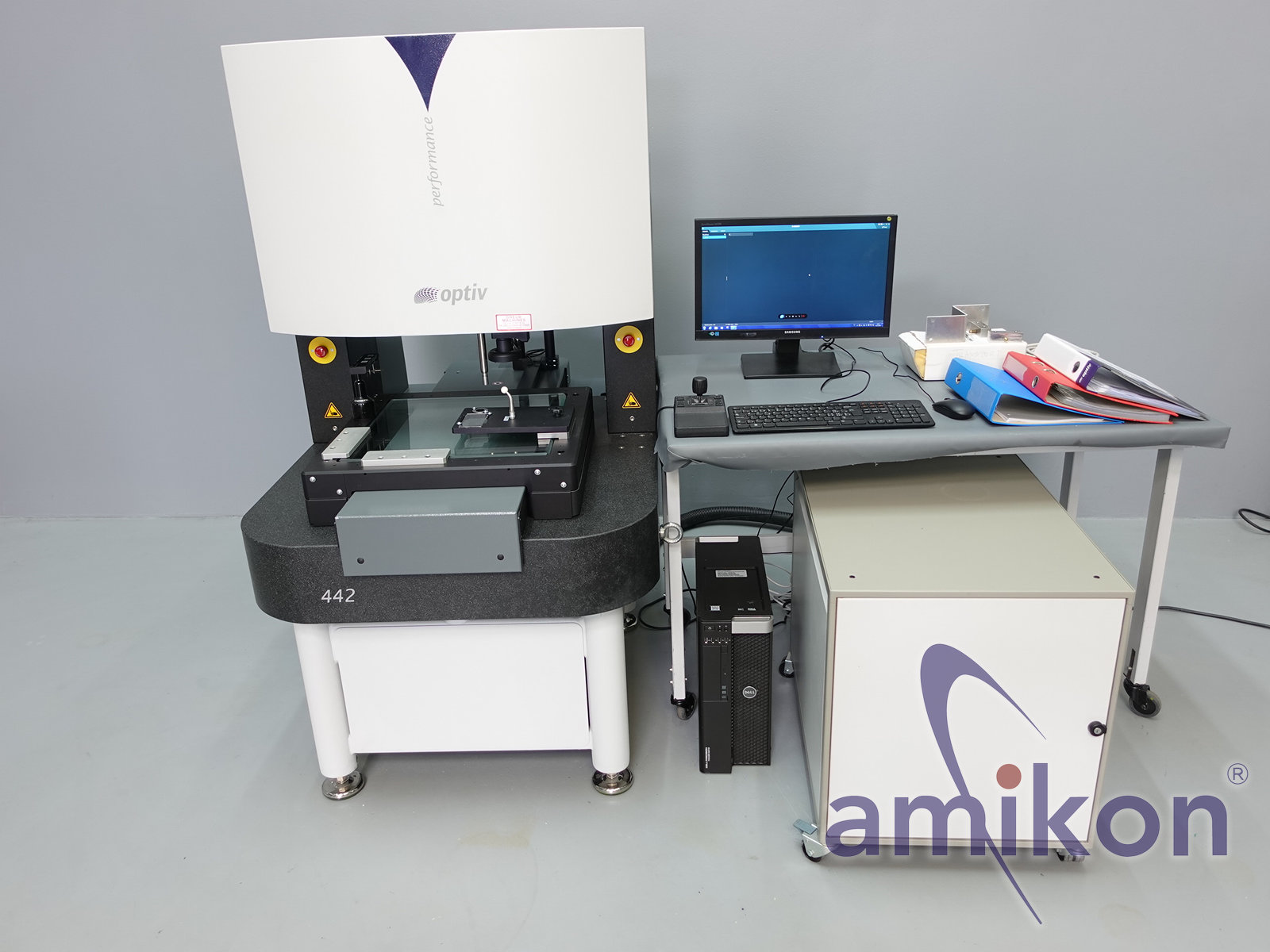

Hexagon Optiv 442 Multisensor-Messgerät ausgestattet mit Kamera, Laser und Renishaw Tastsystem.

· Messbereich Einzelsensor: 410x410x200mm

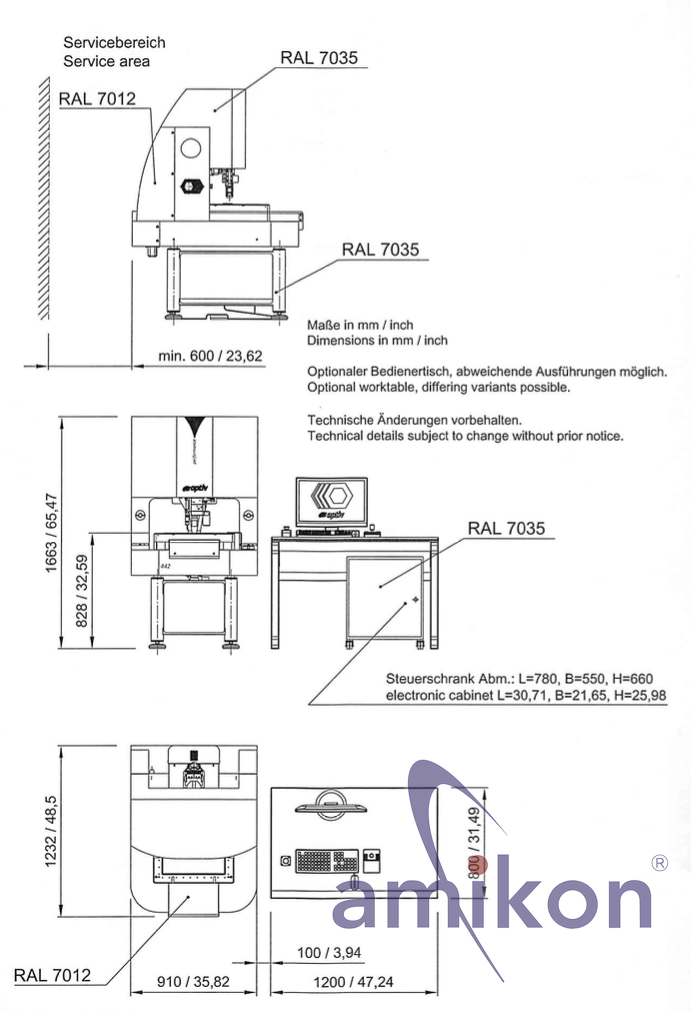

· Dimensionen: 1232x910x1663mm
· Gewicht: ca. 940kg

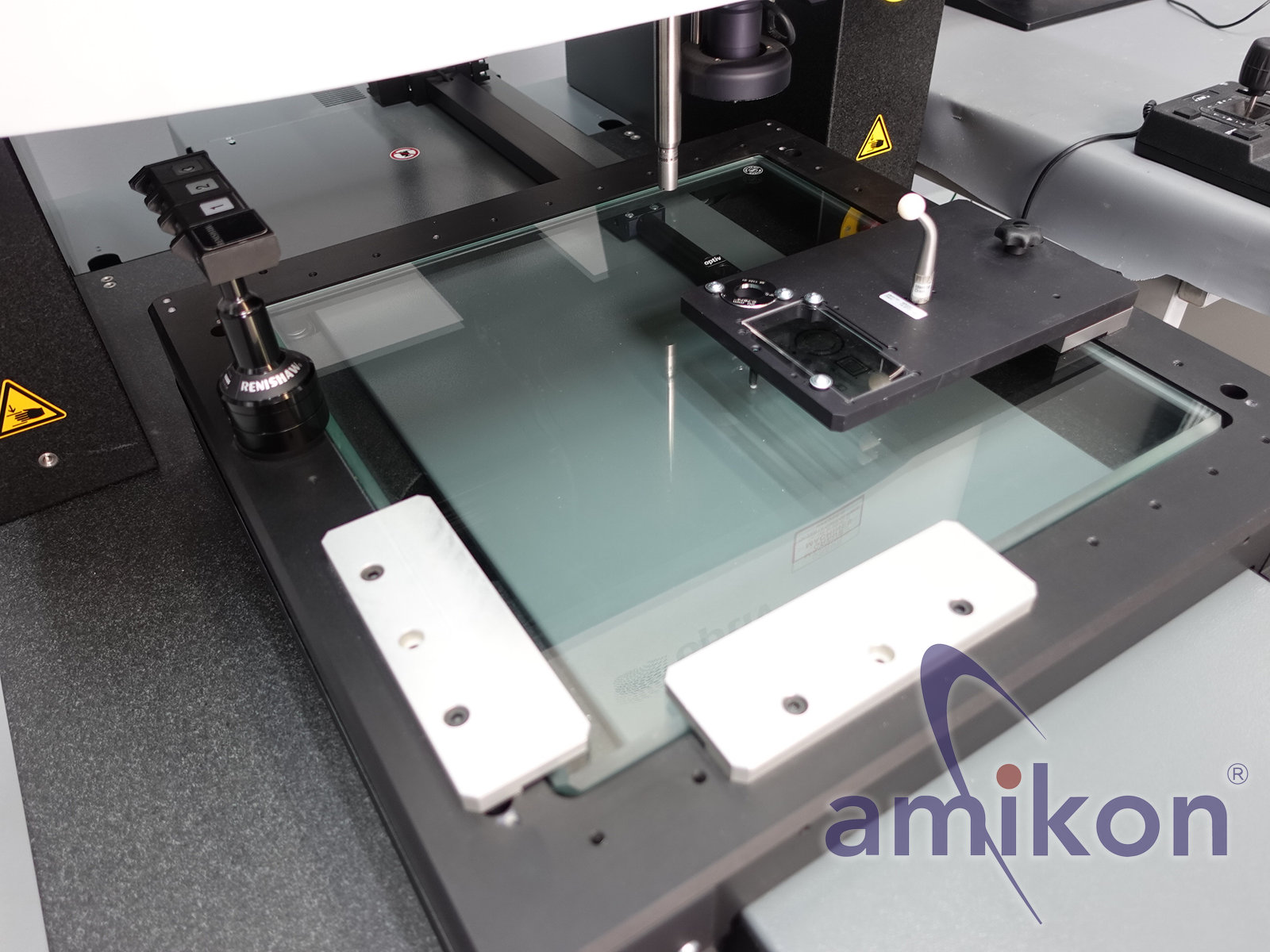

· max. Ladegewicht: Glasplatte 30kg
· Genauigkeiten: U1=1,9 + L/200; U2=2,4 + L/150; U3=2,9 + L/100 (L= Messlänge in mm)
· max. Verfahrgeschwindigkeit je Achse: 200mm/s
· Kamera mit 2-Stufen-Zoom
· Laser

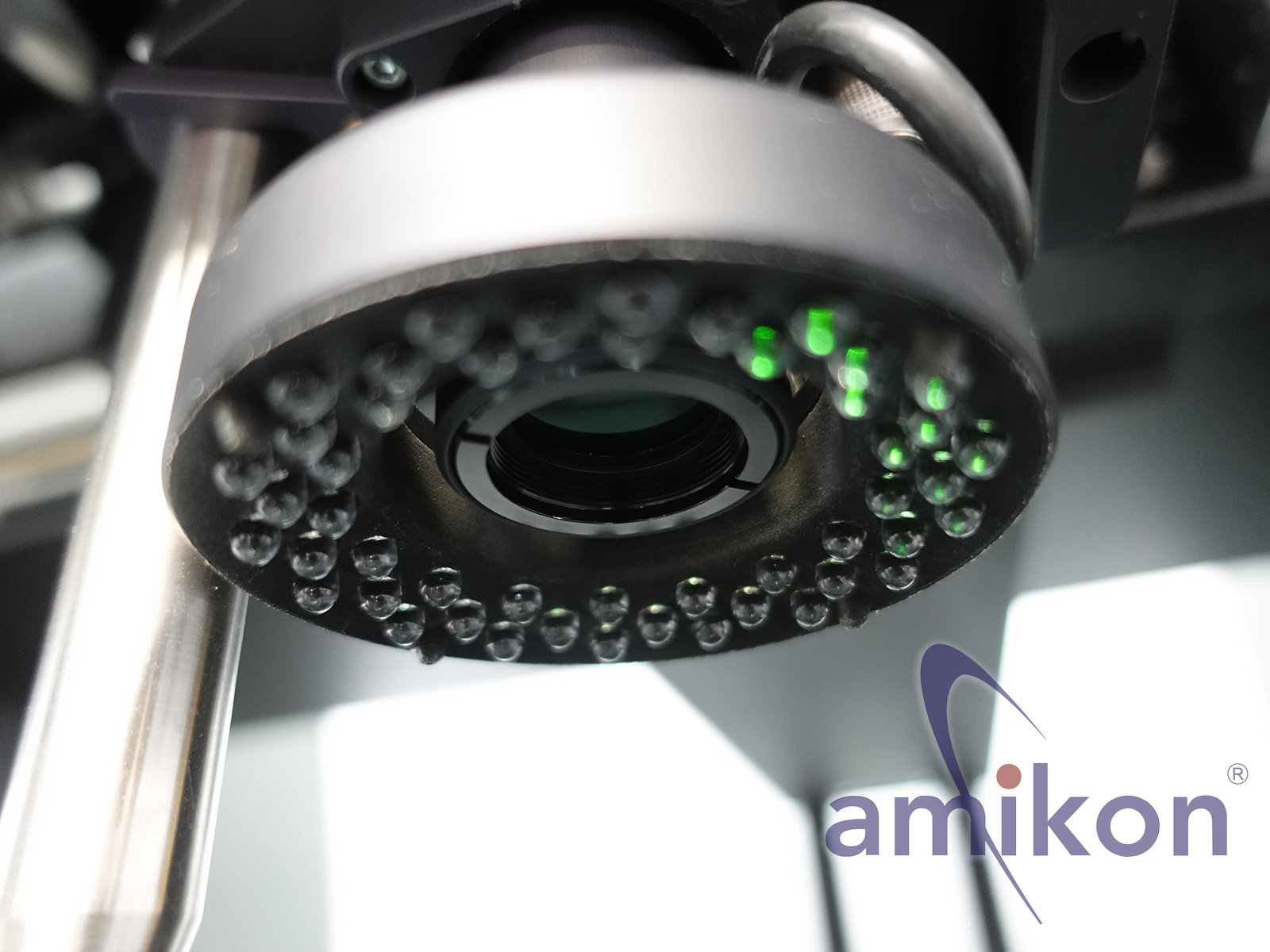

· LED Ringlicht

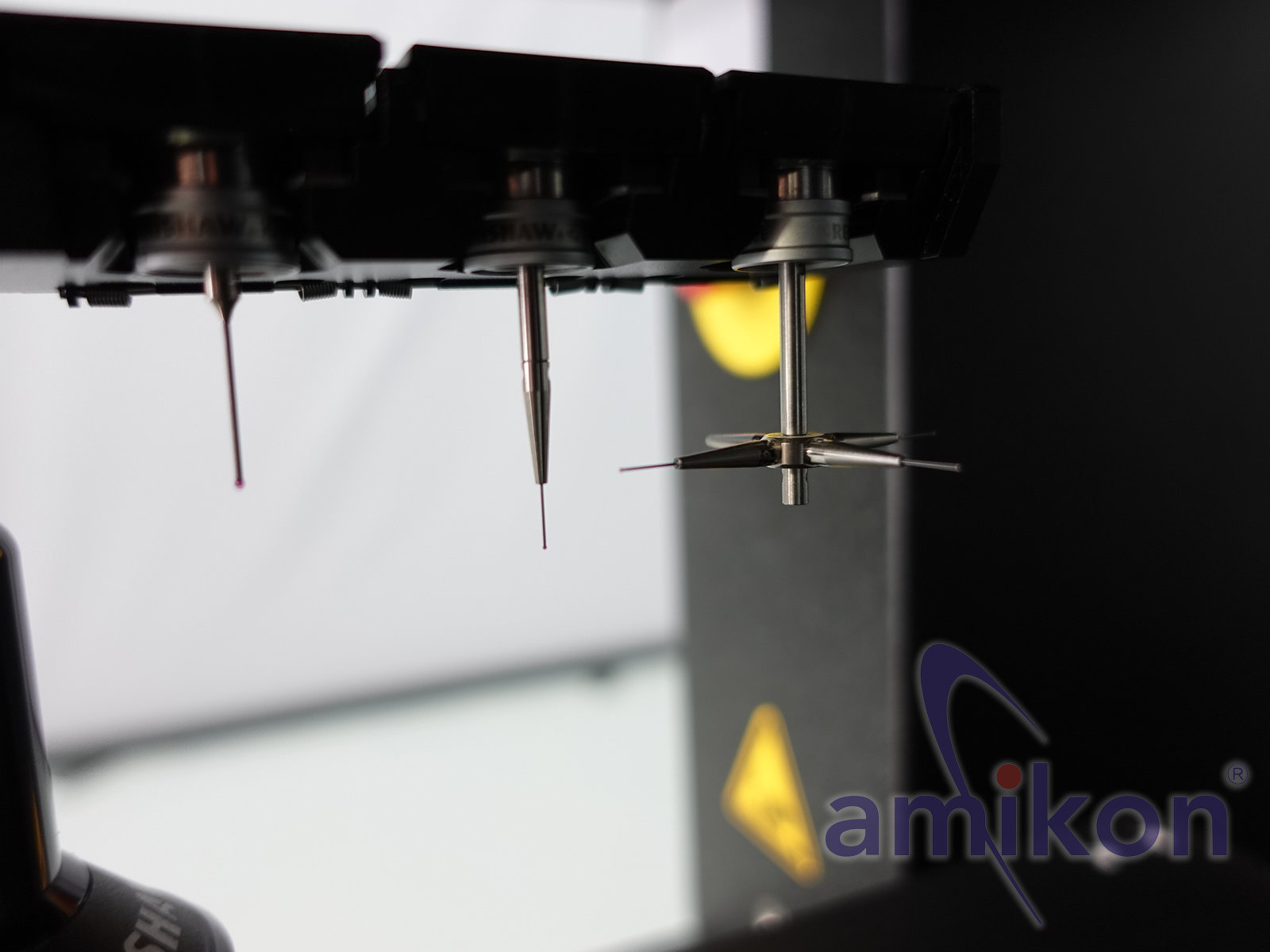

· Renishaw 6-fach Tasterwechsler

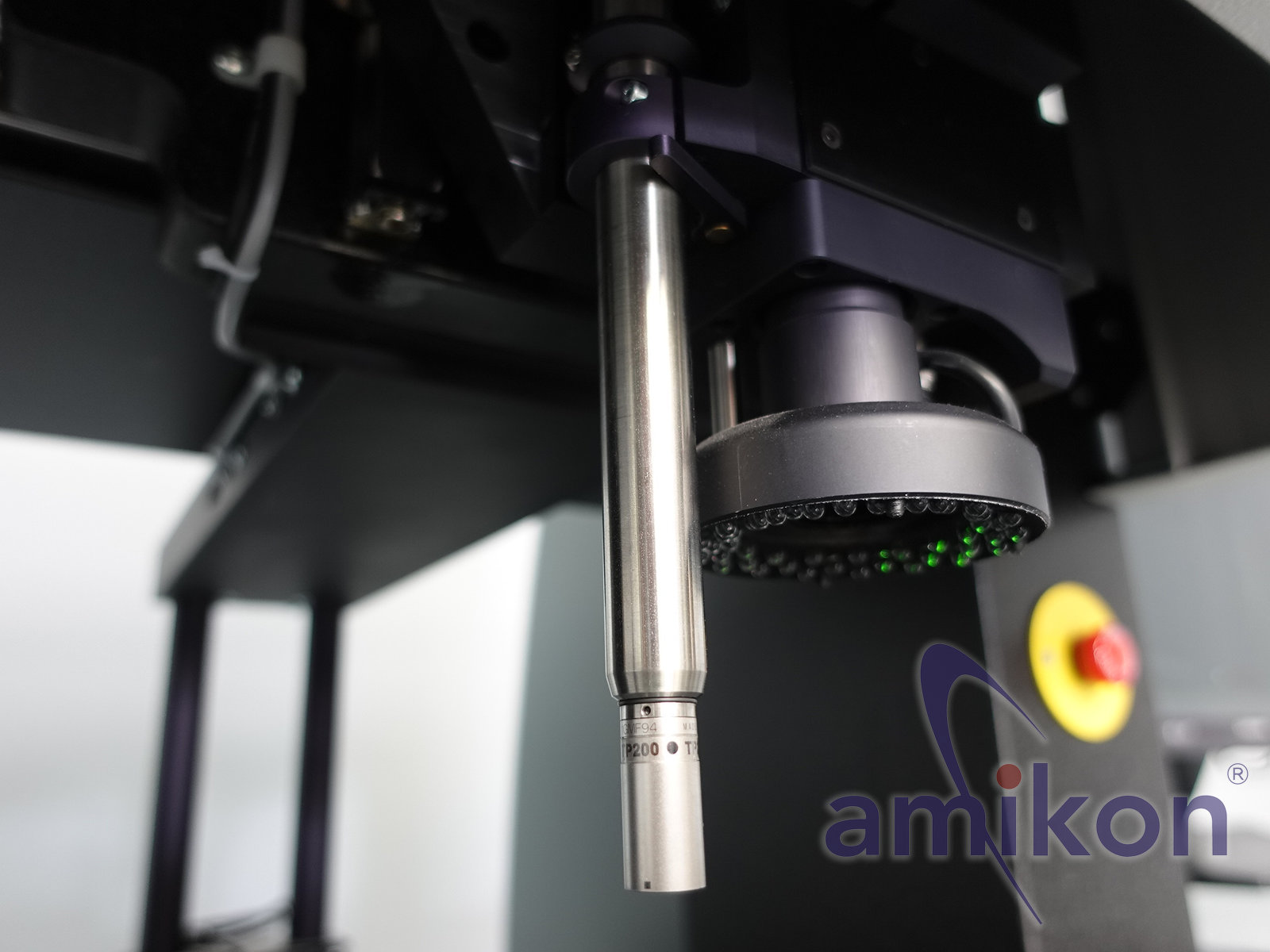

· Renishaw TP200 Tastsystem

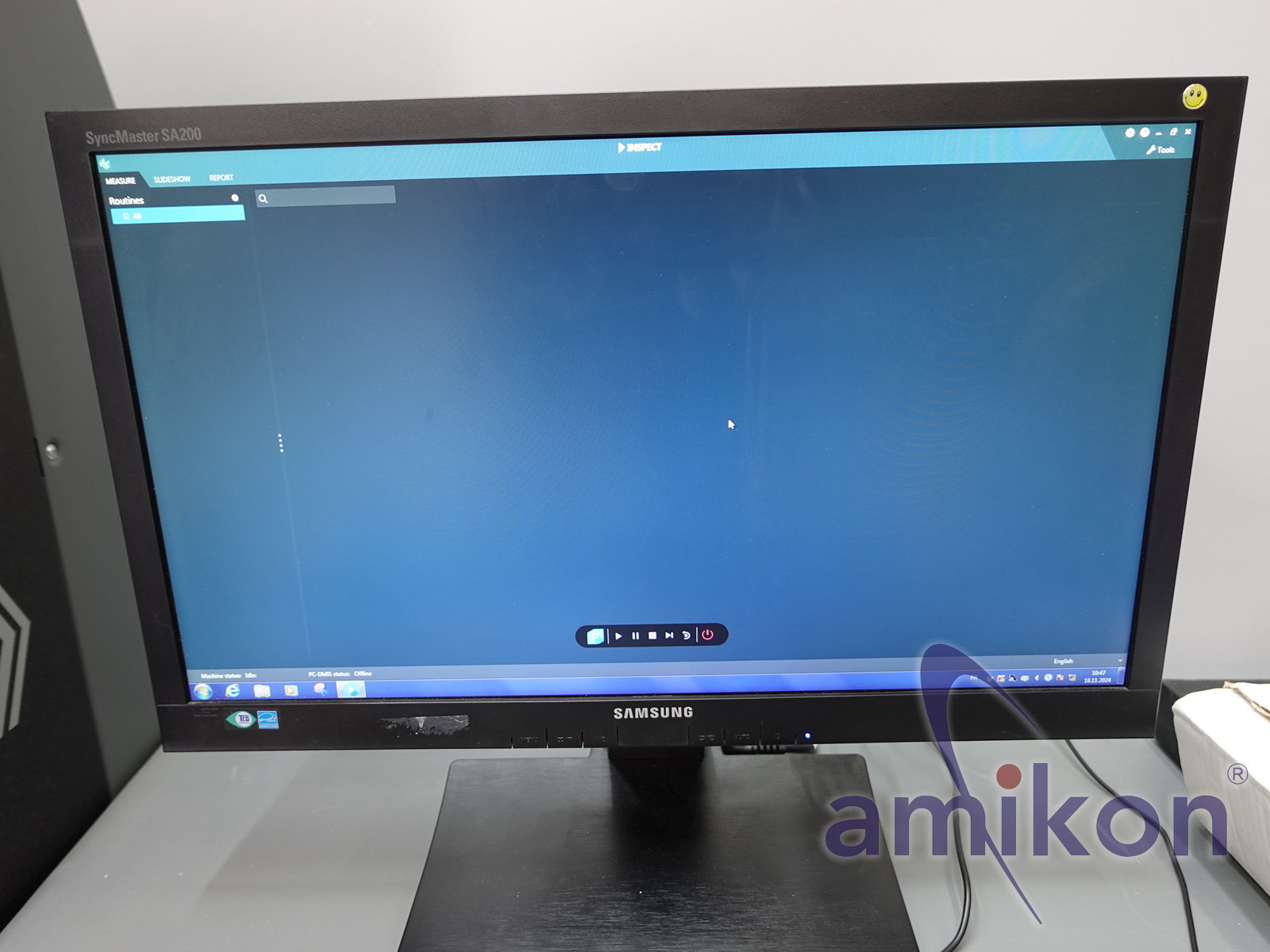

· Monitor Betrieb
· Windows 7 Ultimate Auswertestation
· Messmaschine HEXAGON Optiv 442
