Drehvorrichtung

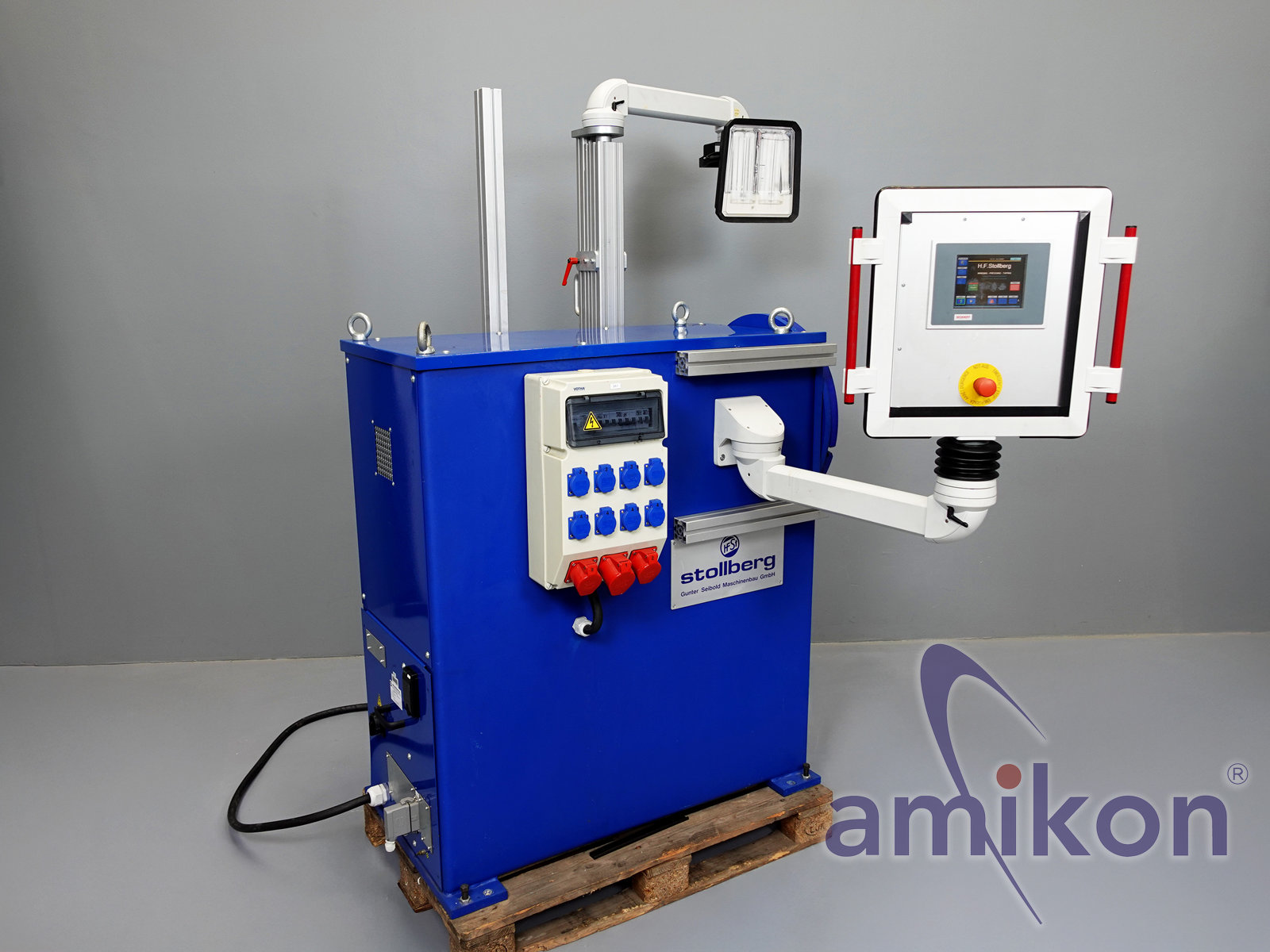

Gunter Seibold Drehvorrichtung für HTS-Spulen
– stufenlos regelbarer Antrieb (Typ S05082)
Beschreibung:
Professionelle Drehvorrichtung zur Aufnahme und Rotation von HTS-Spulen mit Wickelkern.
Entwickelt zur gleichmäßigen Verteilung von Zweikomponenten-Harz während des Aushärteprozesses.
Ideal für Entwicklungs-, Labor- oder Fertigungsumgebungen mit Hochtemperatursupraleiter-Spulen.
Die Wickelform ist elektrisch beheizt, die Energiezuführung erfolgt direkt in die Form (nicht im Lieferumfang enthalten).
Die Maschine überzeugt durch präzise Regelung, einfache Bedienung und servicefreundliche Konstruktion.
Technische Ausstattung
Solider Maschinenständer: Geschweißte Vierkantrohrkonstruktion mit Justierschrauben und Bodenankern
Antrieb:
Drehstrom-Planetengetriebe-Motor (11 kW, 400 V, 50 Hz, 3 Phasen)
Stufenlos regelbare Drehzahl (0,2 – 100 min⁻¹)
Sanftanlauf & Sanftstopp über Frequenzumrichter (4-Quadranten-Regler)
Elektromagnetische Federkraftbremse (sicheres Stoppen bei Stromausfall)
Drehrichtung rechts / links umschaltbar
Bedienpult:

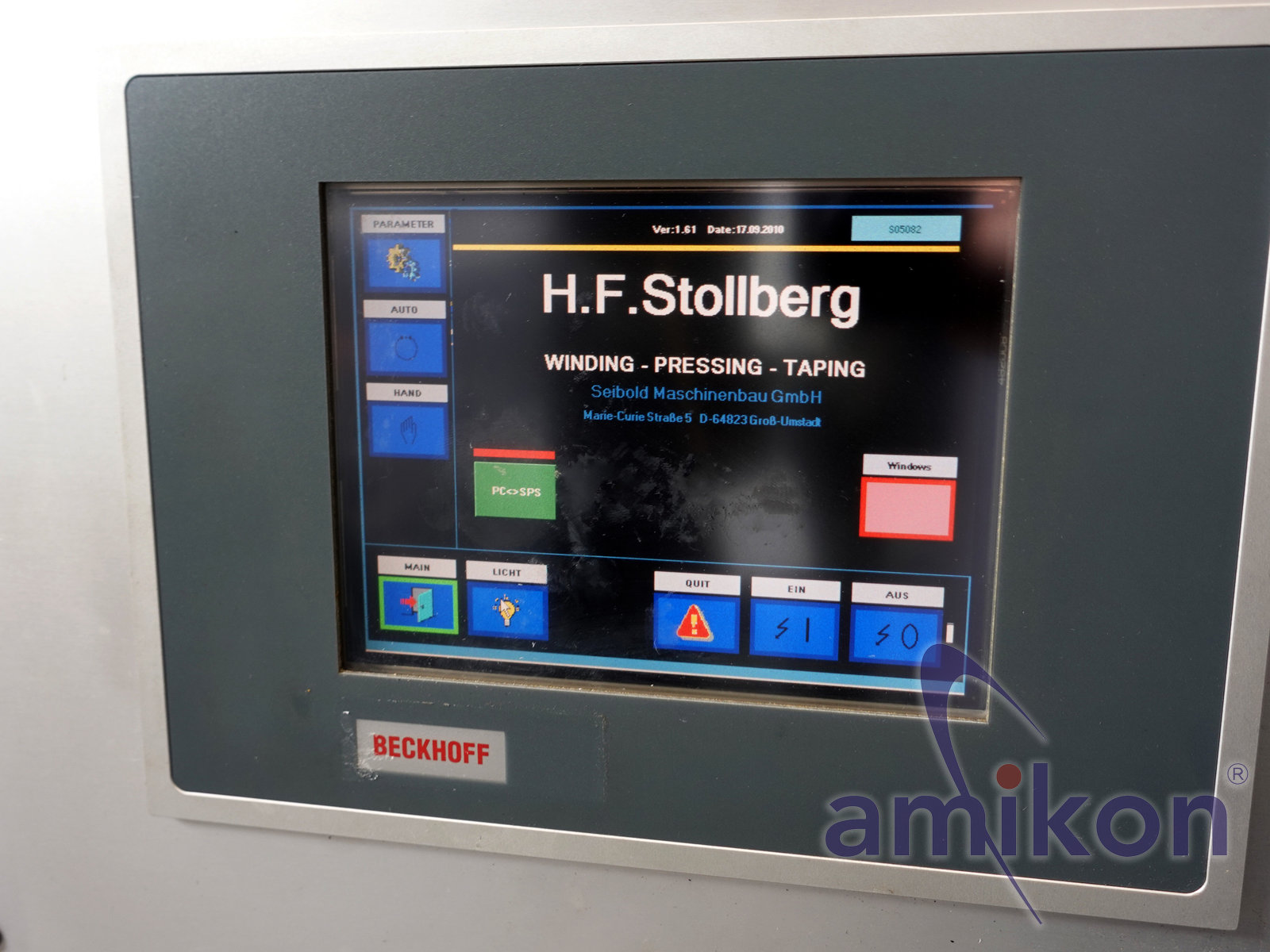

5,7" Touchpanel zur Einstellung von Drehzahl, Richtung, Rampen, Zeit oder Umdrehungszahl
Not-Aus-Taster, ergonomisch integriert
2 Analogeingänge programmierbar

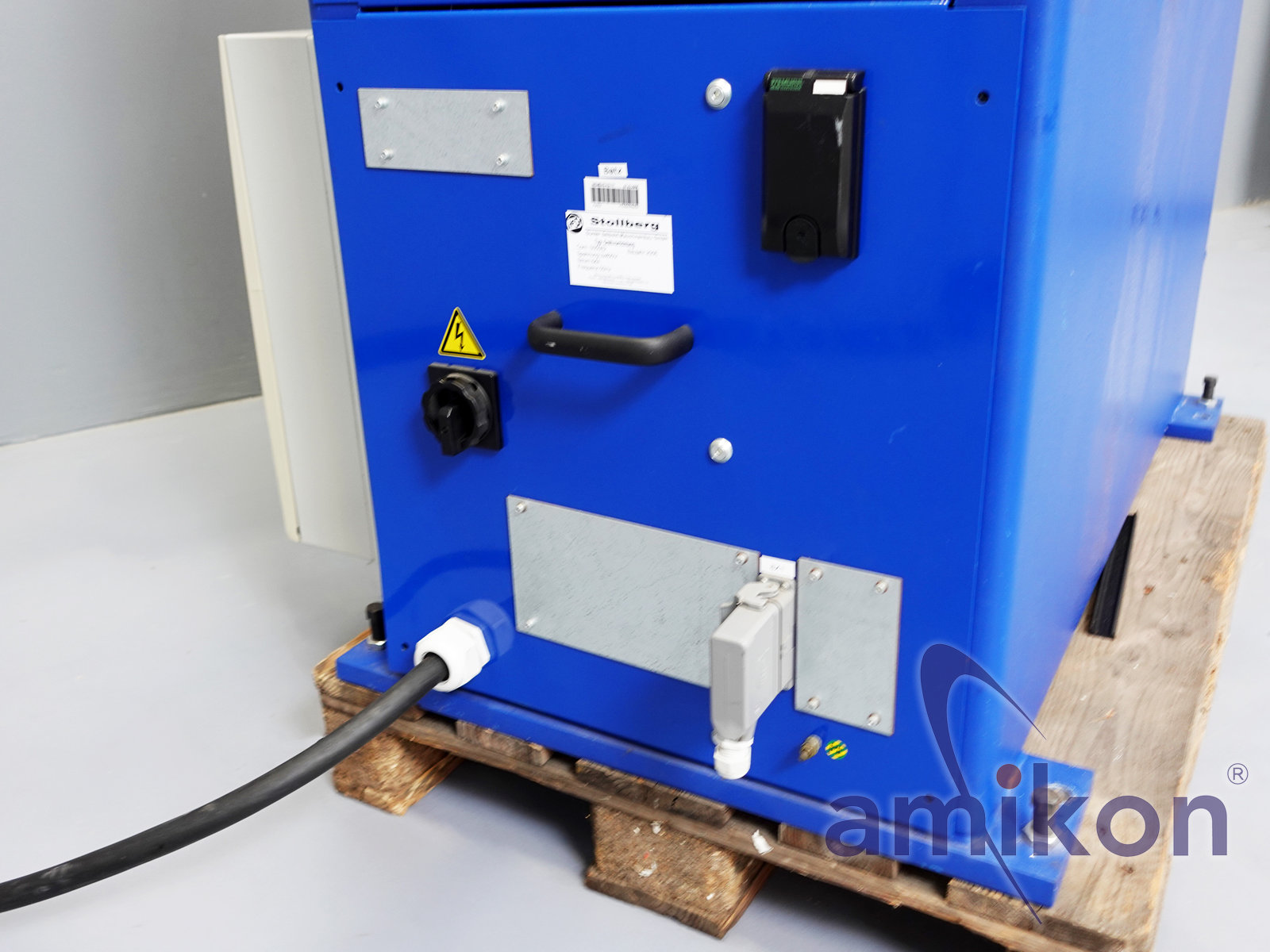

Elektrik & Schaltschrank:
Steuerung im Maschinenständer integriert
400 V / 230 V-Versorgung, 24 V DC Steuerspannung
Sicherungsautomaten, FI-Schutz 30 mA

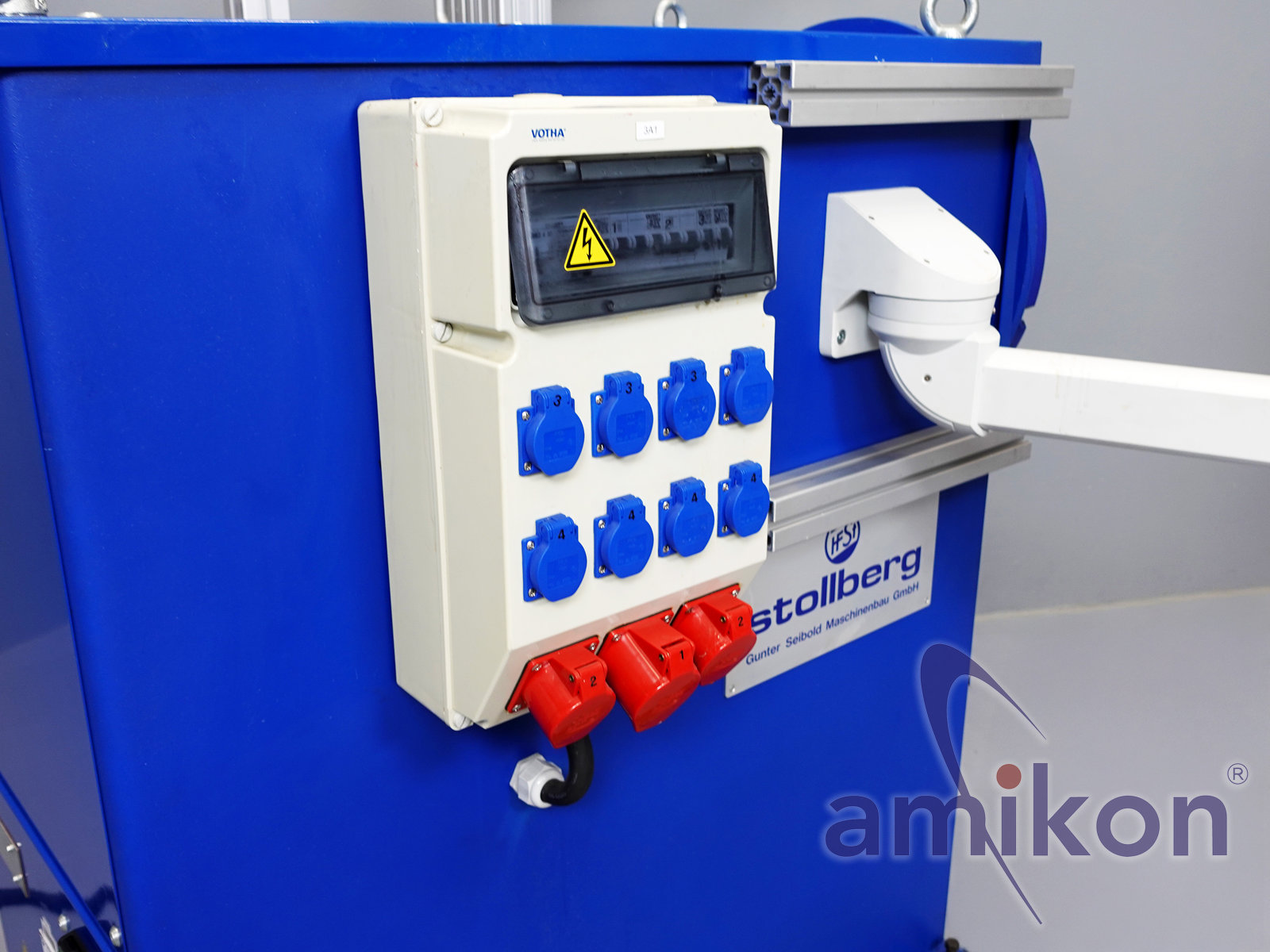

Steckdosen: 8× 230 V / 16 A, 2× 400 V / 16 A CEE, 1× 400 V / 32 A CEE
Schaltschrank mit Klimagerät
Komplette Erdung & statische Entladung der Hauptwelle

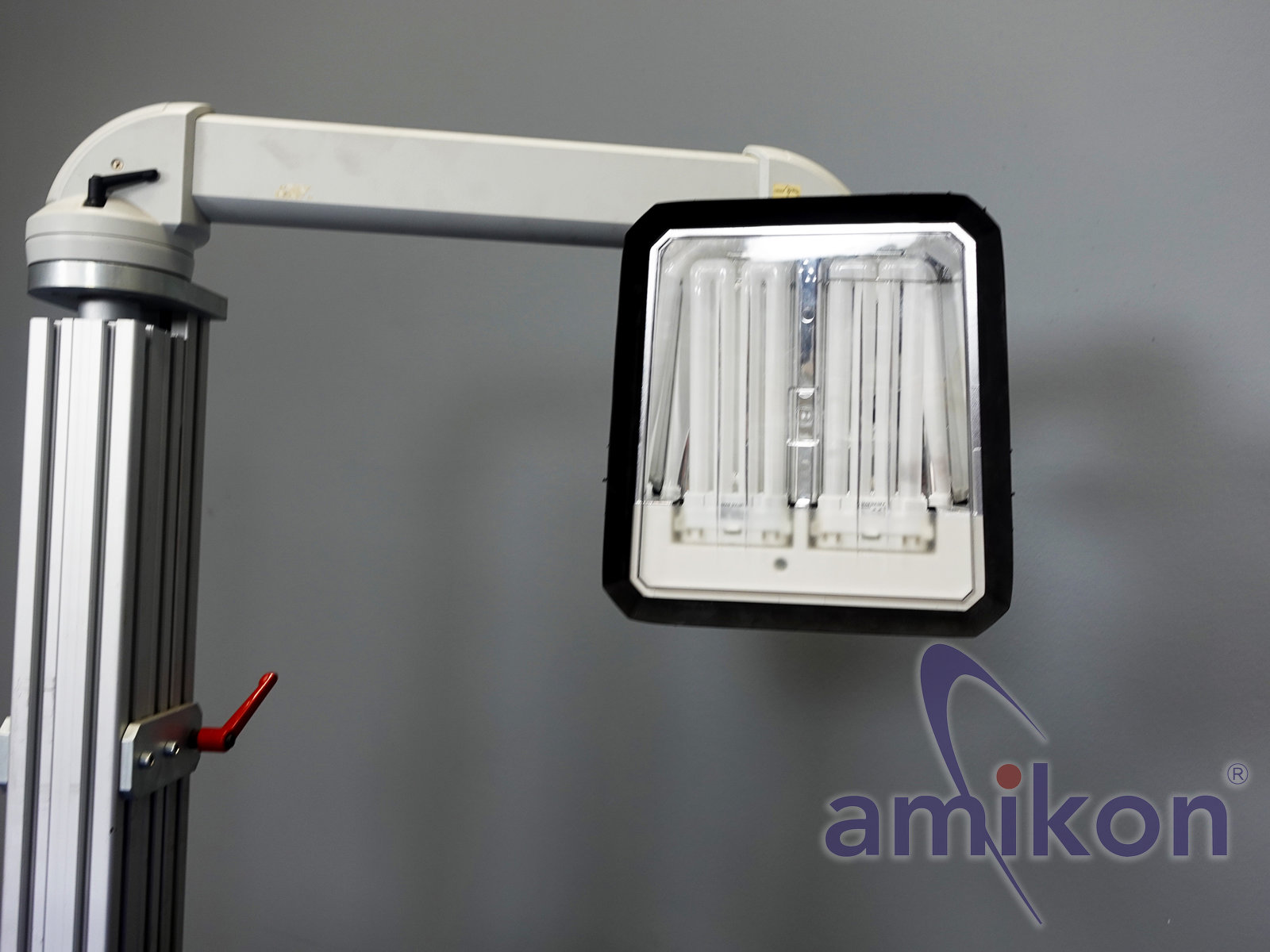

Arbeitsplatzleuchte schwenk- und höhenverstellbar
Merkmal / Wert
Max. Spulendurchmesser 1.500 mm
Spulendurchlass 1.700 mm
Spitzenhöhe über Flur 1.100 mm
Max. Last auf Planscheibe 500 kg

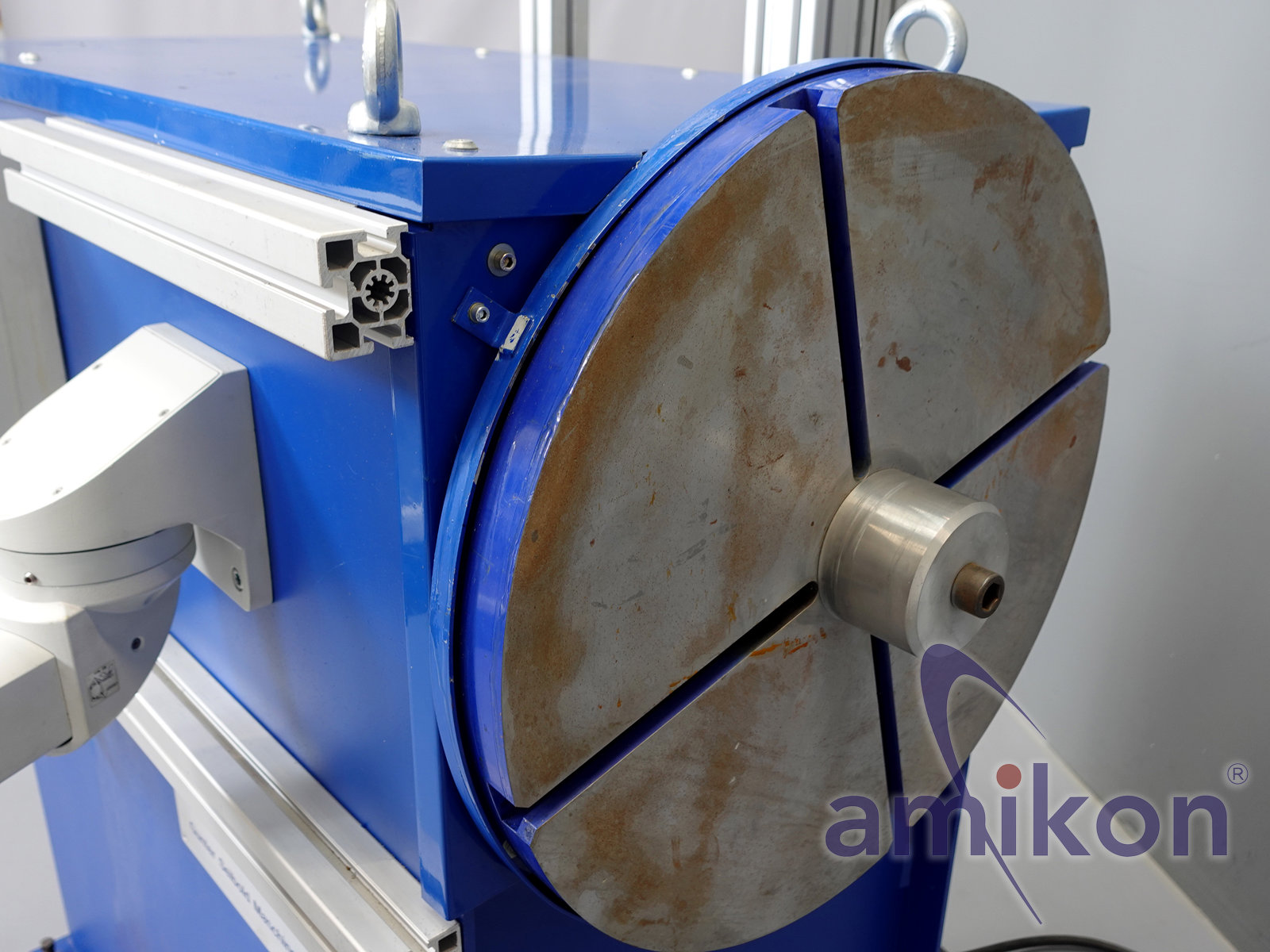

Planscheibe Ø 600 mm, 4 T-Nuten (DIN 650)
Drehzahlbereich 0,2 – 100 min⁻¹ (stufenlos)
Drehmoment 775 – 539 Nm
Betriebsspannung400 V / 50 Hz
Steuerspannung 24 V DC
Anschlussleistung 11 kW
Anschlussstrom 32 A
Farbgebung (nach RAL)
Grundmaschine: Blau (RAL 5010)
Bewegliche Teile: Gelb (RAL 1021)
Steuerpult / Schaltschrank: Lichtgrau (RAL 7035 / 5010)
Gewicht: ca. 1800-2000 kg
Zustand: gebraucht / used
Lieferumfang: (Siehe Bild)
(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)
