ETS Solutions Shaker / Vibrationsprüfanlage M437A mit IPA120H Verstärker + THVS720-W5 Klimaprüfkammer

ETS Solutions

Typ: M437A + IPA120H + GT762M / GT350M + HE762SQM-370 + THVS720-W5

Technische Daten:
Sinuskraft: 4.000 kgf / ca. 39,2 kN
Rausch-Kraftvektor: 4.000 kgf / ca. 39,2 kN
Standard Schockkraft IPA60L / M437A: 8.000 kgf / ca. 78,4 kN
Frequenzbereich: DC bis 2.500 Hz
Max. Auslenkung kontinuierlich: 51 mm
Max. Schwinggeschwindigkeit Sinus: 2,0 m/s
Max. Beschleunigung Sinus: 981 m/s² / ca. 100 g

Sonderausführung mit IPA120H Verstärker
Der M437A ist bei dieser Anlage mit dem stärkeren IPA120H Leistungsverstärker ausgestattet.
Der Shaker wurde für die erhöhte Leistung bei Schockprüfungen entsprechend angepasst.

Sinus- und Rauschleistung entsprechen den Standarddaten des M437A.
Durch den IPA120H steht bei Schockprüfungen eine deutlich höhere Spitzenleistung zur Verfügung.

Schockleistung IPA120H / M437A:
3 ms: 12.540 kgf / ca. 123 kN
6 ms: 11.880 kgf / ca. 116,5 kN
11 ms: 9.240 kgf / ca. 90,6 kN
18 ms: 5.676 kgf / ca. 55,7 kN
30 ms: 2.688 kgf / ca. 26,4 kN

Max. Schockgeschwindigkeit: 2,97 m/s
Max. Schockauslenkung: 51 mm
Pulsform: Half Sine
Pre/Post Pulse: Square 20 %

Schwingerreger Typ M437A
Durchmesser der Armatur: 370 mm
Effektive bewegte Masse: 34 kg
Anzahl Gewindeeinsätze: 16 Edelstahleinsätze
Gewindeeinsätze Standard: M10
Lochkreis: 8 x Ø 150 mm
Lochkreis: 8 x Ø 300 mm
Resonanzfrequenz Armatur ohne Zuladung: ca. 2.250 Hz
Max. statisches Zuladegewicht: 500 kg
Axiale Frequenz der Schwingungsisolation: < 5 Hz
Streufelddichte: < 10 Gauss
Gewicht Shaker ca.: 2470 kg
Abmessungen Shaker mit GT Slip Table ca.: 2.426 × 1.082 × 1.185 mm (L × B × H)
Grundrahmen: ca. 2.130 mm Länge, 700 mm Höhe
Aufspannfläche Slip Table: 762 × 762 mm

Gleittisch
Typ: GT762M / GT350M
Tisch is Teilbar

Für horizontale Vibrations- und Schockprüfungen
Aufspannfläche ca.: 762 x 762 mm
Mit eigener Ölversorgung und Sicherheitsüberwachung / Interlock

Die Anlage kann sowohl für horizontale als auch vertikale Prüfungen eingesetzt werden.

Headexpander
Typ: HE762SQM-370

Aufspannfläche: 762 x 762 mm
Höhe: ca. 250 mm
Gewicht: ca. 74 kg
Nutzbarer Frequenzbereich: 5 bis 2.000 Hz
Resonanzfrequenz: 1.216 Hz

Leistungsverstärker
Typ: IPA120H

Verstärkerleistung: 120 kW
Wirkungsgrad: > 90 %
Schaltfrequenz: 112 kHz
Signal-Rausch-Abstand: > 70 dB
Abmessungen ca.: 550 x 800 x 2070 mm
Gewicht ca.: 550 kg

Kühlgebläse
Typ: HP-3AV / HP-3A

Motorleistung: 7,5 kW
Luftfördermenge: ca. 0,73 m³/s
Luftdruck: ca. 0,082 kgf/cm²
Druckluftversorgung Shaker: 6,9 bar

Klimaprüfkammer
Typ: THVS720-W5

Temperaturbereich: -70 °C bis +180 °C
Heizen 5 K/min
Kühlen 5 K/min

Feuchtebereich: 10 % bis 98 % r.F.

Prüfraumabmessungen: 1400 x 1200 x 1200 mm
Prüfrauminhalt: ca. 2016 Liter
Außenmaße 4600 x 2350 x 2500mm

Spannungsversorgung: 380 VAC / 50 Hz / 3 Phasen
Leistungsaufnahme: max. 45 kW

Kältemittel: R449A / 4,8 kg
Kältemittel: R508B / 3,2 kg

Gewicht Klimakammer: ca. 7000 kg

Wassergekühlt
Kühlwasserbedarf: 4,9 t/h
Kühlwassereintritt: ≤ 18,3 °C
Wasserdruck: 0,2 bis 0,4 MPa
Wasseranschluss: G2" / DN50

Verfahrbare Shakerkammer
Verfahrweg der Kammer: ca. 1050 mm

Die Klimakammer ist auf einem Schienensystem verfahrbar und für die Kombination mit dem horizontalen Gleittisch sowie dem vertikalen Shaker ausgelegt.

Kammer ausgestattet mit:
1 x vertikale Anschlussplatte
2 x horizontale Anschlussplatte
1 x Blindplatte
Thermal Barrier für Headexpander
Thermal Barrier für Gleittisch

Anwendung:
Vibrationsprüfung
Sinusprüfung
Random / Rauschprüfung
Schockprüfung
Temperaturprüfung
Feuchteprüfung
Klima- und Vibrationsprüfung
Environmental Stress Screening (ESS)

Zustand: gebraucht / used

Lieferumfang:
Shaker M437A
IPA120H Leistungsverstärker
GT762M / GT350M Gleittisch
HE762SQM-370 Headexpander
HP-3AV Kühlgebläse
THVS720-W5 Klimaprüfkammer

Alters- und nutzungsbedingte Gebrauchsspuren
Verschmutzungen, Lackabplatzer und Korrosionsspuren vorhanden

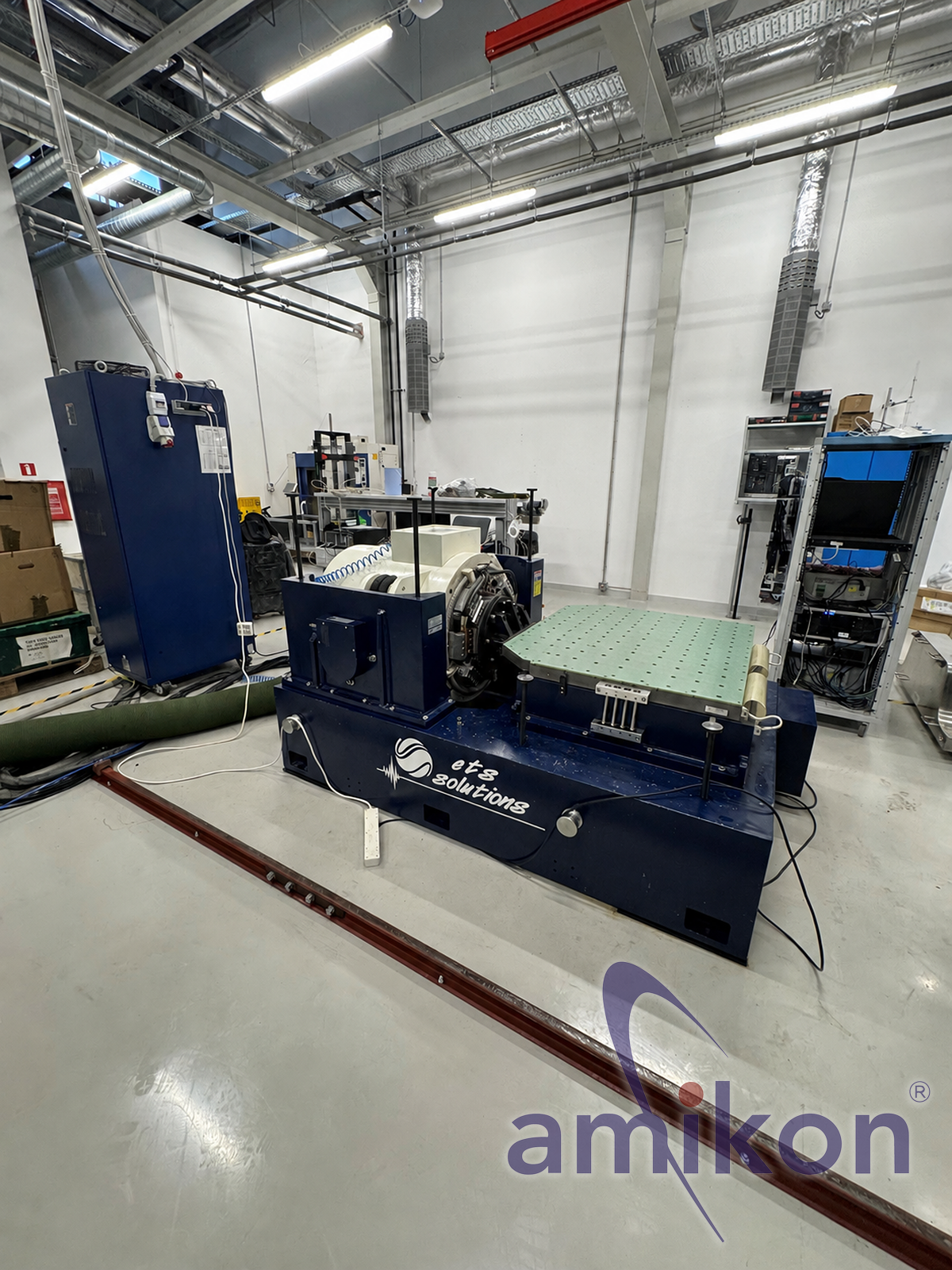

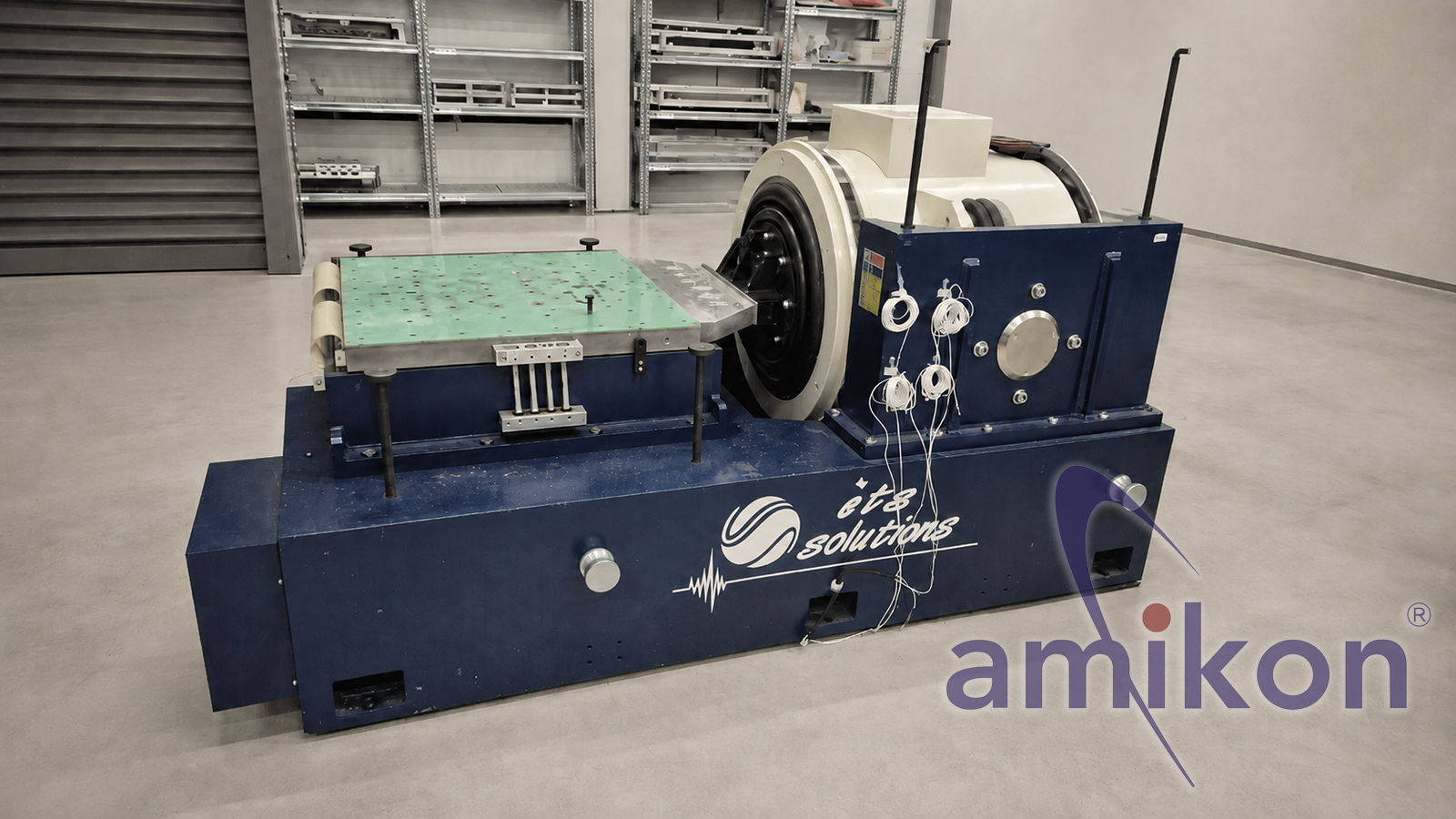

Optischer Zustand gemäß Bildern
Versand bzw. Speditionsversand möglich.
Änderungen, Irrtümer und Zwischenverkauf vorbehalten.
Weitere Fragen können wir gerne am Telefon beantworten.

Bei weiteren Fragen stehen wir Ihnen gerne telefonisch zur Verfügung.
