ETS Elektrodynamische Schwingprüfanlage MPA409/M437A/GT800 (Combo)

ETSSolutions

Hier bieten wir Ihnen eine Schwingprüfanlage an.

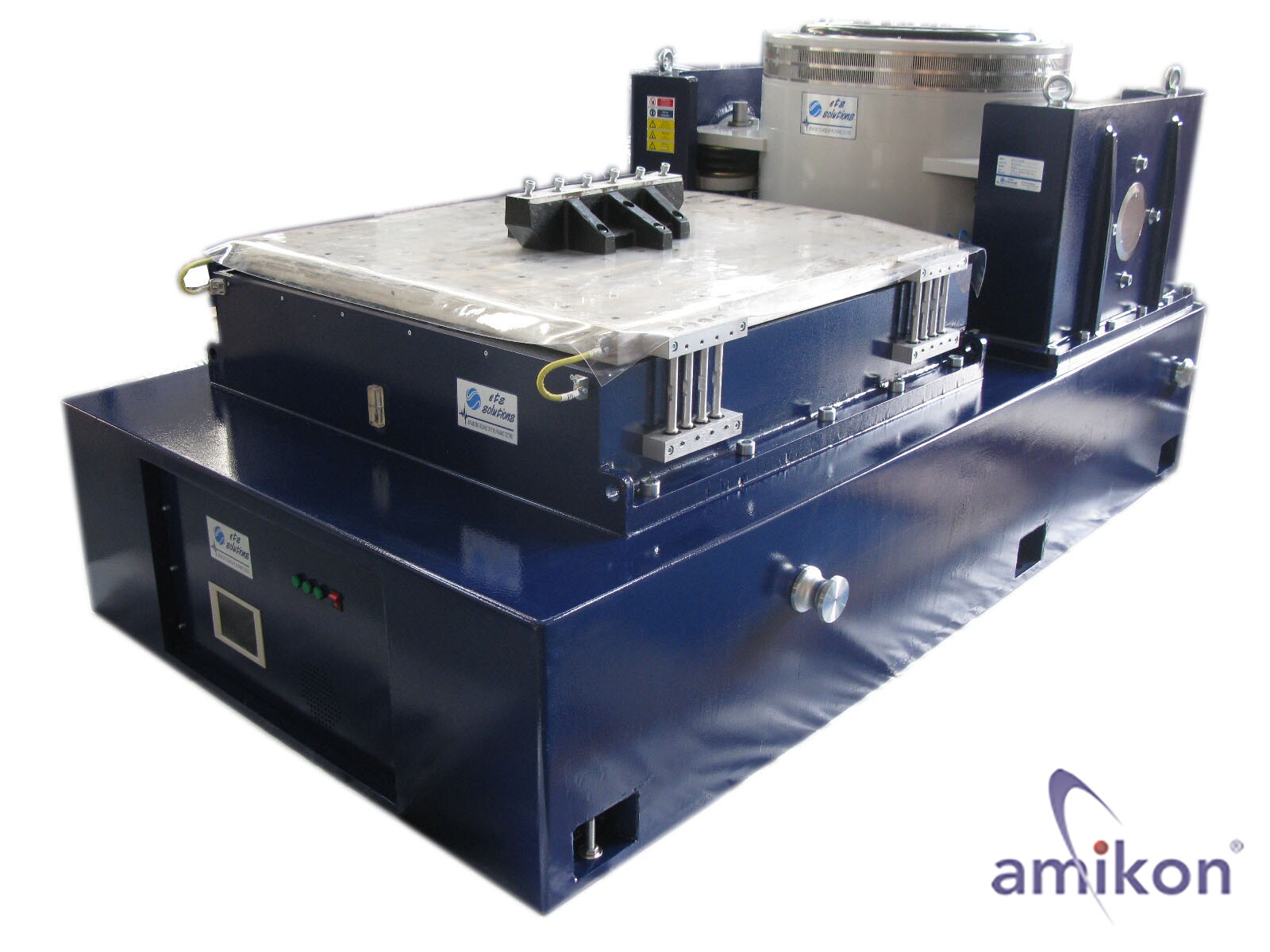

Elektrodynamische Schwingprüfanlage ETS
MPA409/M437A/GT800 (Combo)
- Sinuskraft ca.40 kN
- Rauschen ca.40 kN
- Schockkraft (6ms, 1/2 Sinus): ca.80 kN -
Frequenzbereich: DC-2700 Hz
- Max. Beschleunigung ca.100 G
- Max. Geschwindigkeit ca.2 m/s
- Max. Auslenkung 51 mm
(Peak to Peak)
- Durchmesser der Armatur 370mm - Max. Zuladung
statisch 500 kg
- 16 M10 Einsätze aus Edelstahl
- Interner Load Support
und Regulierventil
- 2fach Ölfilm gelagerter Gleittisch
- Maße der Platte: ca. 800mm x 800mm - Material
Magnesium
- Dicke der Platte ca. 50mm
- Gewicht der Platte ca. 90 kg
- Max. Zuladegewicht: ca. 1000 kg
- Anzahl der Lager 2
- 2 Lager (ca. 0,58 kg/Lager)
- Nutzbarer Frequenzbereich bis 2 kHz
MPA409 Digitaler Verstärker
- Ausgangsleistung 40 kVA
- Verstärkerleistung >90%
- Maße (LxBxH in mm): 550x800x1850 - Gewicht ca.
620 kg
Verbindungskabel
zwischen Schwingprüfanlage M437A und Verstärker
MPA409, Länge 6m

HP-3A Kühlluftgebläse mit Schalldämpfer
- Stromaufnahme 15 KW
- inklusive 6m Abluftschlauch
- Maße (LxBxH in mm): 945x693x1466 - Gewicht ca. 175kg

Headexpander HE800SQA-370
Oberfläche: Quadratisch
Maße: ca. 800x800mm
Durchmesser Unterseite: ca. 370mm
Material: Aluminium
Nutzbarer Frequenzbereich 5Hz bis 2kHz mittels
geeigneter Regelstrategie (Mehrpunktregelung).

Lieferausschluss:
Alle nicht ausdrücklich in diesem Angebot genannten Teile
Laptop oder PC für Regelsystem
Alle nicht im Angebot ausführlich beschriebenen Leistungen
Sonderlackierungen, Sonderbeschriftungen
Entsorgungsleistungen, auch der Verpackung

Randbedingungen:
Nachstehend aufgeführten infrastrukturellen Randbedingungen werden durch den Auftraggeber realisiert bzw. bereitgestellt:
Zum Abladen von Lieferungen der in der Kalkulation aufgeführten Einzelpositionen wird vom Auftraggeber ein geeignetes
Hebegerät inklusive Fahrer bereitgestellt.
Lager, - Stell und Montagefläche frei zugänglich und gereinigt.
Die Entsorgung von Verpackungsmaterial erfolgt bauseitig durch den Auftraggeber.

Technische Infrastruktur:
Druckluftentnahme aus der Haustechnik.
Wand und Mauerdurchbrüche sind bauseitig durch den Auftraggeber zu erbringen.
Zum Betrieb der Schwingprüfanlage und deren Komponenten notwendige elektrische Versorgungsleitungen werden seitens
des Auftraggebers direkt an die Endmontagestelle der Schwingprüfanlage gelegt.

Typ: MPA409/M437A/GT800

Zustand: NEU

Das Gerät ist erst ab Juli lieferbar!

Lieferumfang: (Shaker, Verstärker, Gebläse, Headexpander wie beschrieben)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
