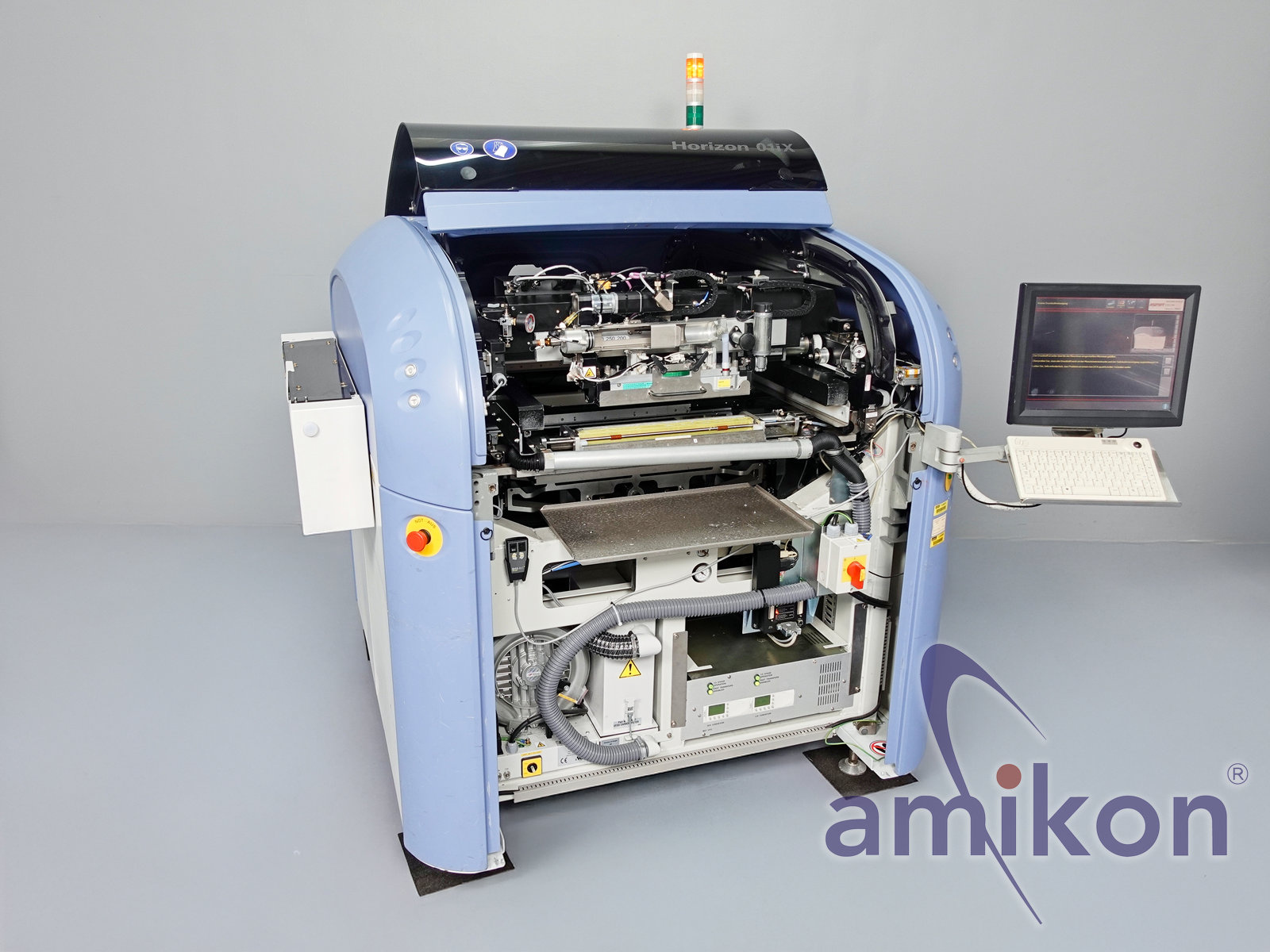

DEK Horizon 01 iX Screen‑Printer (Schablonendrucker) zur Herstellung von SMT‑Platinen Baujahr 2014

DEK

Typ: DEK Horizon 01 iX
Baujahr: 2014

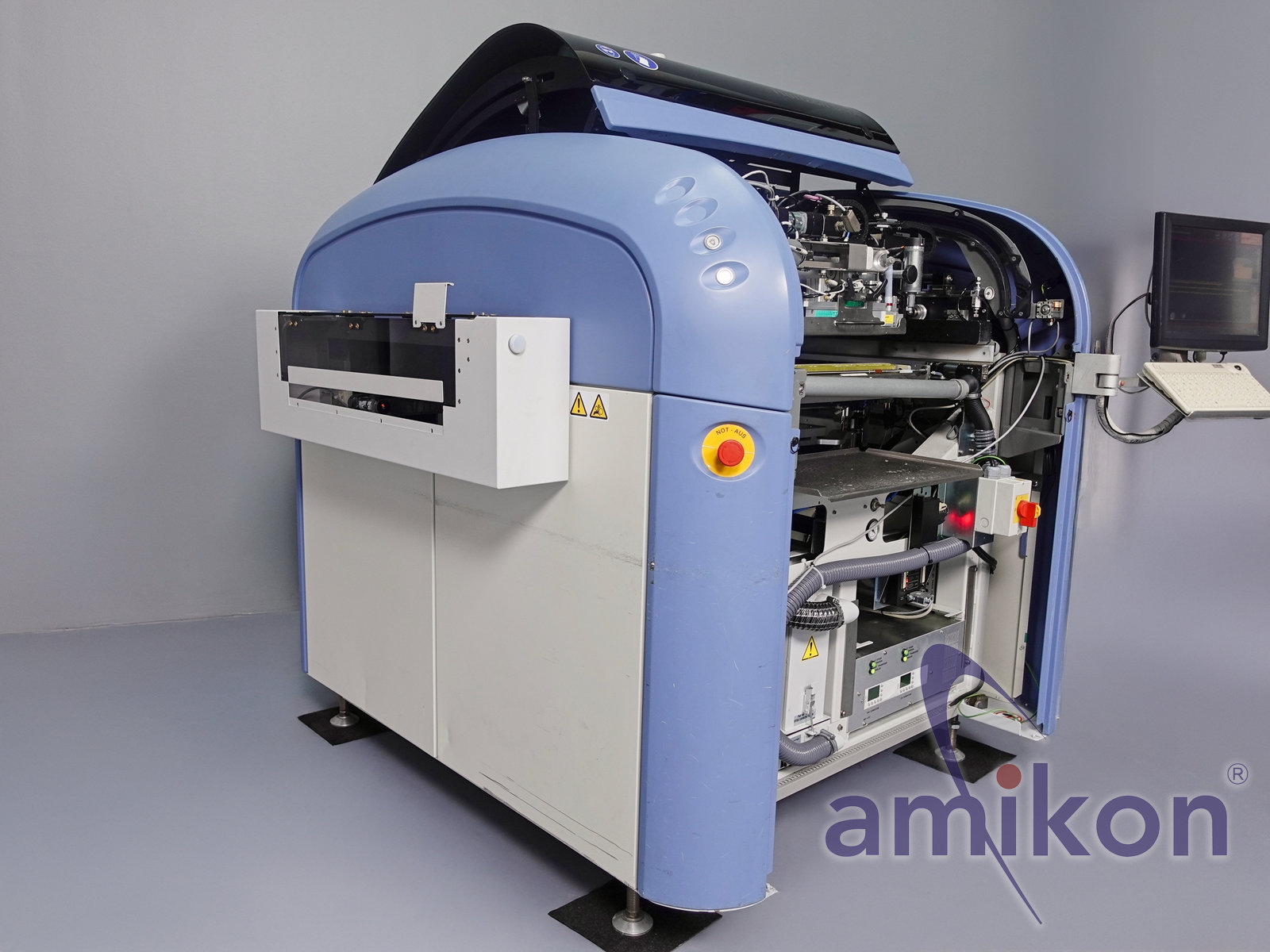

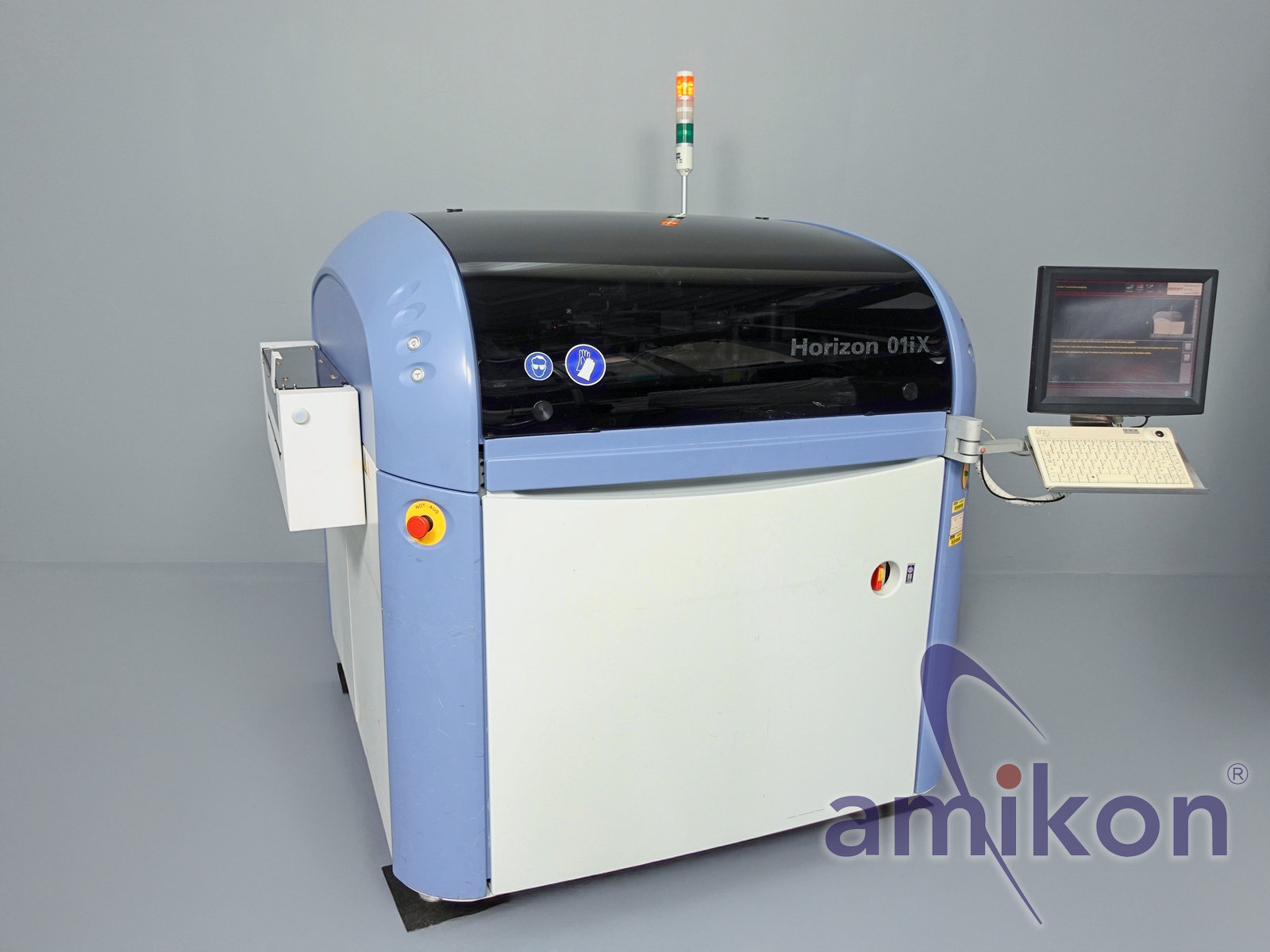

Der DEK Horizon 01 iX, ist ein automatischer Screen‑Printer (Schablonendrucker)
der DEK NeoHorizon iX Serie, primär zur Herstellung von SMT‑Platinen
(SMD-Lötpastedruck) eingesetzt.

Technische Highlights:

Merkmal / Beschreibung:

Positionsgenauigkeit (Machine Alignment) ± 12,5 µm bei > 2,0 CmK (±6 Sigma)
System‑Alignment (Gesamtgenauigkeit) ± 15 µm bei > 2,0 CmK
Wet-Print-Fähigkeit ± 20 µm bei > 2,0 CpK, AVS‑zertifiziert
Core Cycle Time (Kernzykluszeit) ca. 6,5 Sekunden (plus Bearbeitungszeit)
Maximale Bauplattegröße bis 620 mm × 508 mm (Long‑Board Option)

Standard Optionen:
automatische Schablonen­verstellung,
automatische Fiducialerkennung, Deposit‑Verifikation,
Small‑Fiducials, Werkzeug‑Abweichungs‑Monitoring,

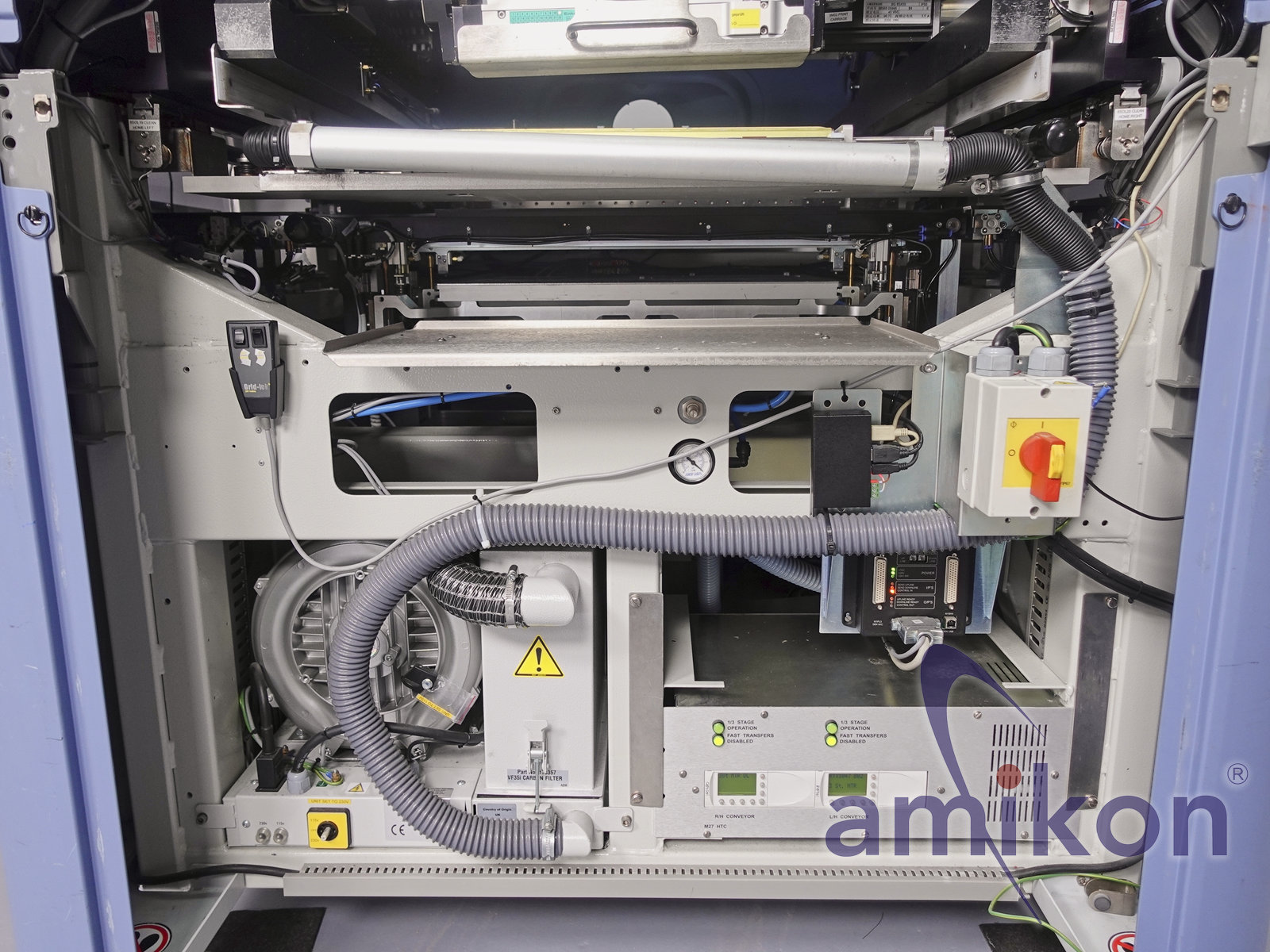

Cyclone Unter­tischreiniger, Hawkeye Kamera

Merkmale und Funktionen:

Die Maschine gehört zur Horizon iX Plattform von DEK/ASMPT.
Diese zeichnet sich durch extrem stabile, anti-resonante Rahmenkonstruktion aus,
die langfristige Präzision gewährleistet.

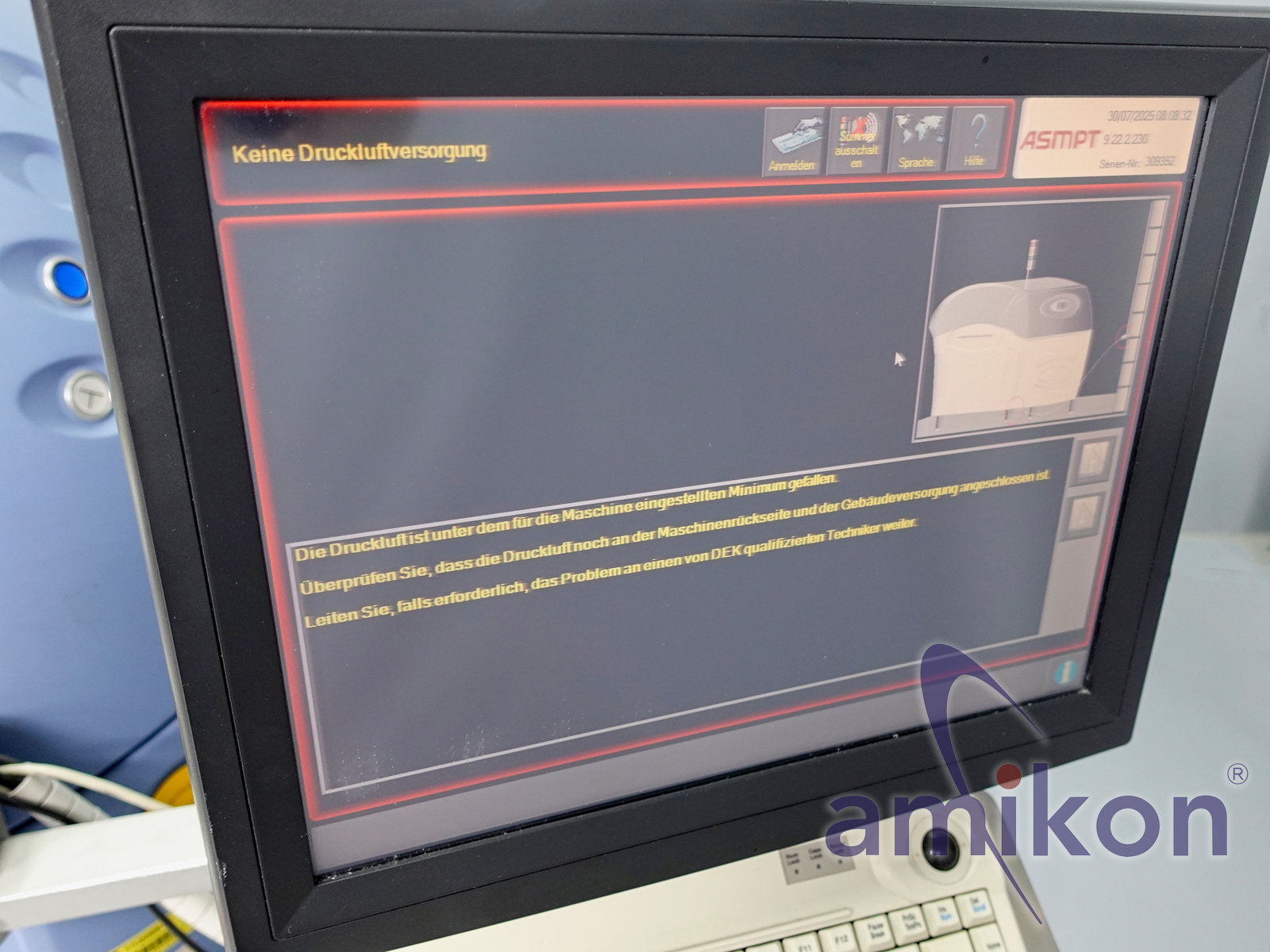

Gesteuert wird sie über das DEK Instinctiv V9 Interface
(Touchscreen, Trackball, mehrsprachig, inklusive Hilfetutorials).

Die Plattform ist modular aufgebaut: viele Optionen
(z. B. Grid-Lok Boardsupport, Typhoon/Cyclone USC, Paste-Dispenser,
dual‑track Back‑to‑Back Setup usw.) lassen sich nachrüsten oder konfigurieren.

Typischer Einsatz:

Für Produktionslinien in der Elektronikfertigung mit hoher Genauigkeit und Wiederholbarkeit.
Einsatz für sowohl kleine als auch große Losgrößen:
ideal für High-Mix / Low-Volume genauso wie für High-Volume.

Geeignet für Platinen mit feinen Pastendepots,
vielen Fiducials oder speziellen Anforderungen wie Pin‑in‑Paste.
Fazit

Der DEK Horizon 01iX ist ein vielseitiger, zertifizierter Gebraucht‑Screen‑Printer mit solidem Funktionsumfang.
Besonders geeignet, wenn hohe Präzision, Automatisierung und Flexibilität gefragt sind.
Der technische Standard entspricht dem von anspruchsvollen Produktionsumgebungen
bis hin zur intelligenten Fertigung (Smart Factory).

Technische Daten laut Typenschild / Herstellerangabe
Parameter / Wert
Maschinentyp: DEK Horizon 01iX
Betriebsspannung 230 V AC
Frequenz 50 / 60 Hz
Stromaufnahme (voll) 10 A
Phase 1-phasig
Kurzschlussstrom 2 kA (rms symmetrisch, 240 V max)
Druckluftanschluss 5–8 bar)

Gewicht: ca. 650–700 kg

Zustand: gebraucht / used

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)
