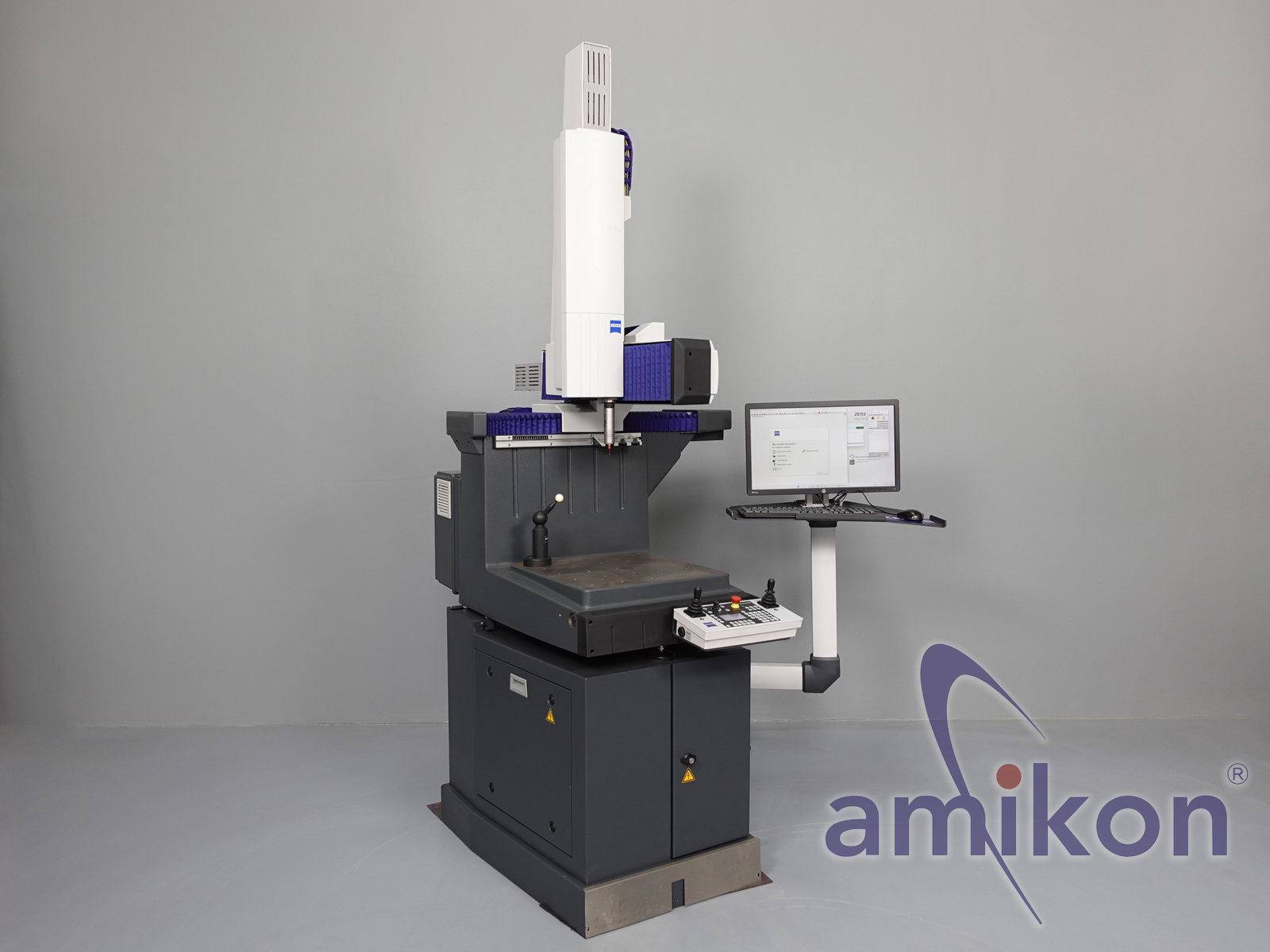

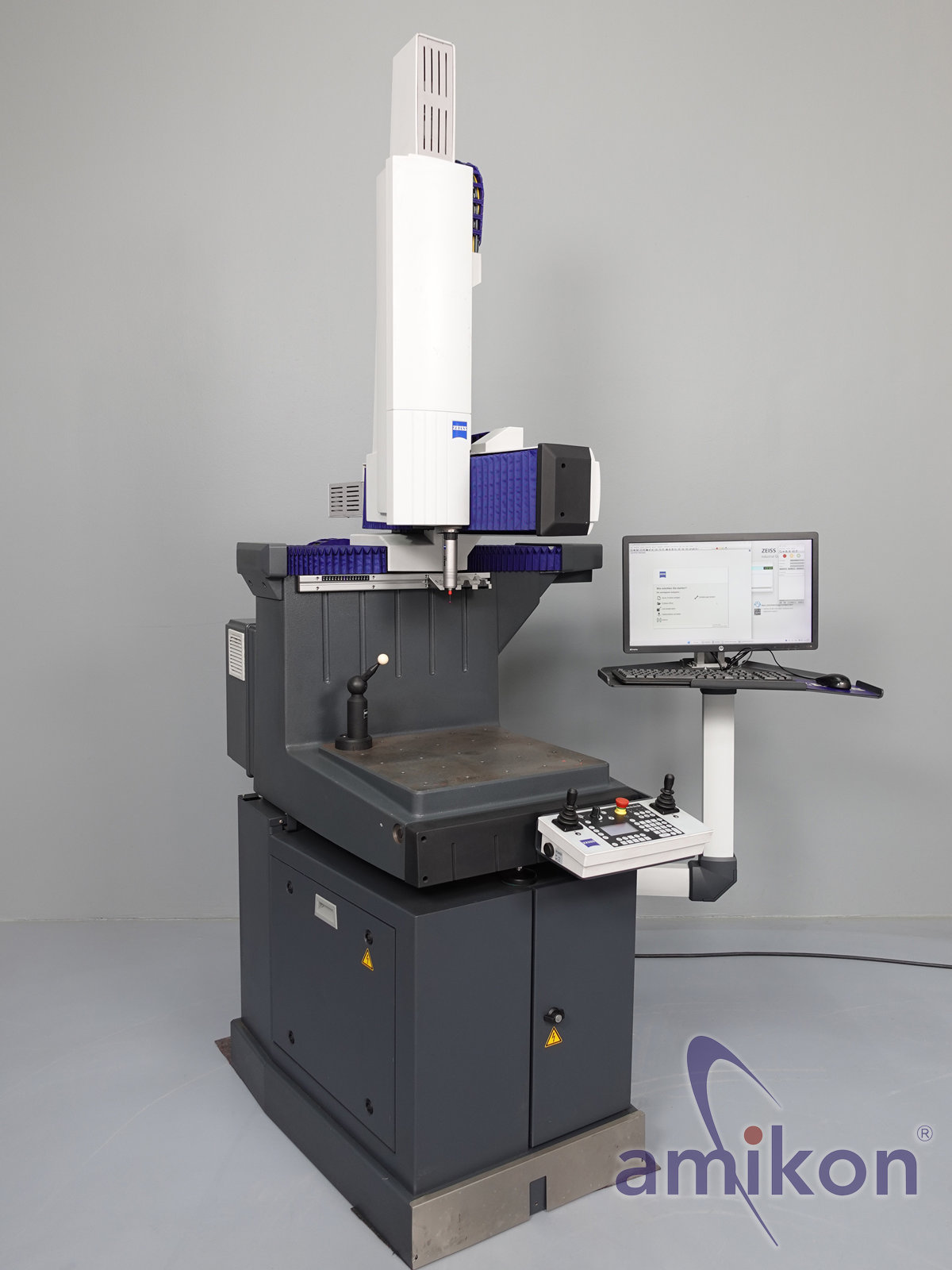

Carl Zeiss CNC gesteuertes Koordinatenmessgerät DuraMax 5/5/5

Carl Zeiss

Typ: DuraMax 5/5/5

CNC gesteuertes Koordinatenmessgerät in Portalbauart.
Schnell in den Messabläufen-trotzdem sehr genau in den Messergebnissen.

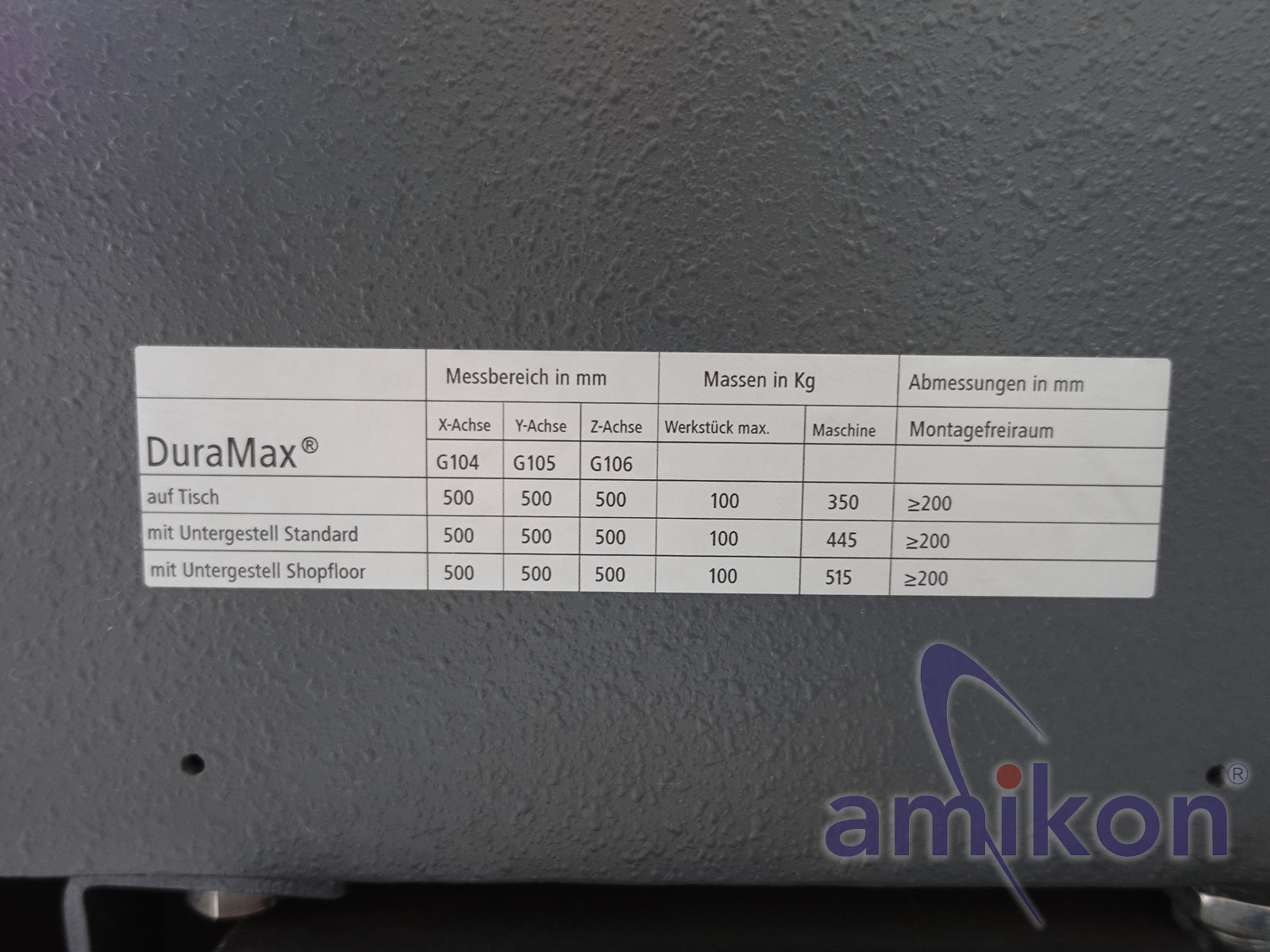

Messbereich: x = 500 mm Y = 500 mm z = 500 mm
Längenmessabweichung nach ISO 10360-2:
MPE_E=2.4 + L/300 µm, zulässiger Temperaturbereich 18-22°C
MPE_E=2.7+L/250 µm, zulässiger Temperaturbereich 18-26°C
MPE.E=2.9+L/200 µm, zulässiger Temperaturbereich18-30°C
(L= Messlänge in mm)

Gerätemerkmale, Ausstattung

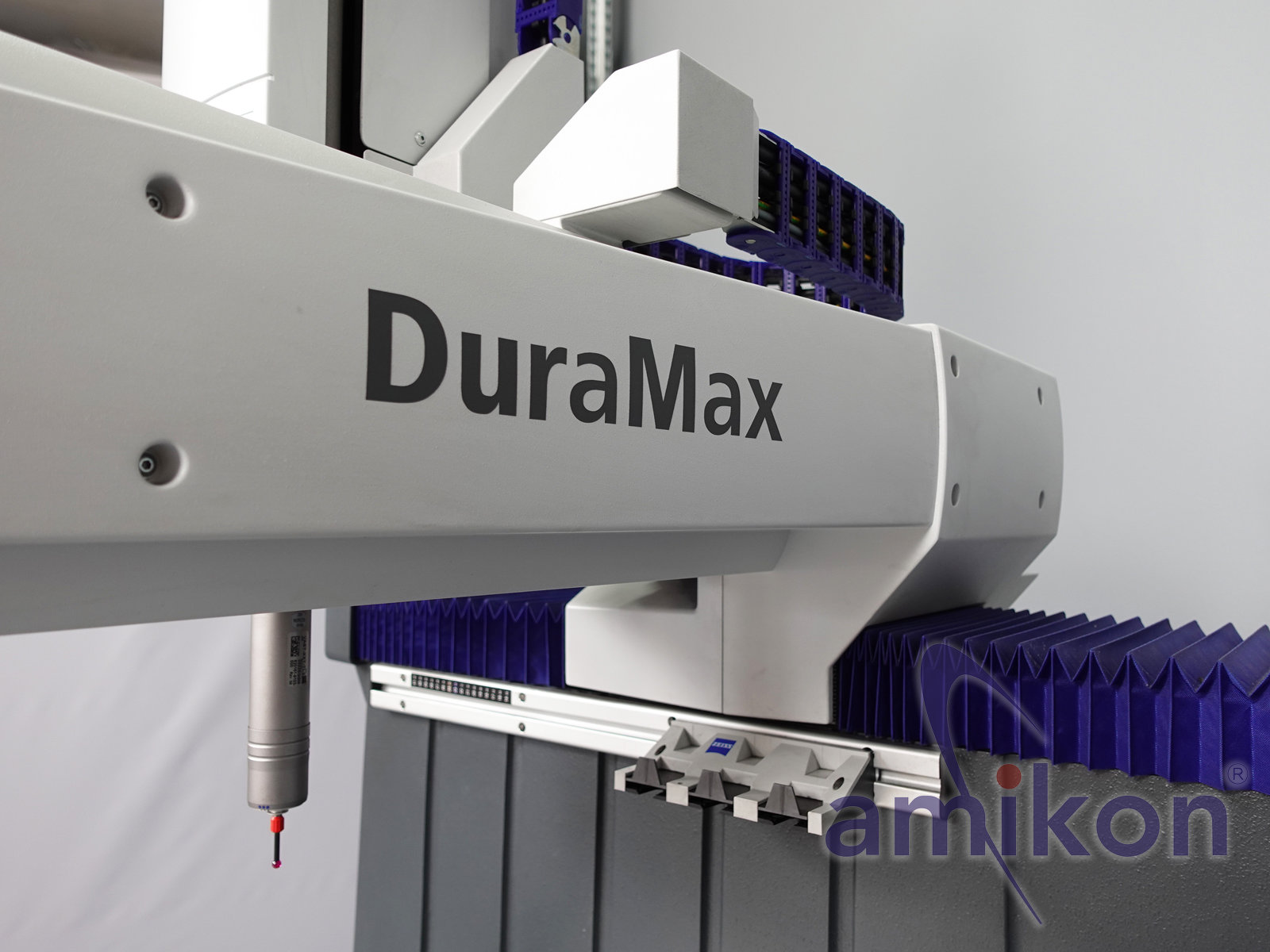

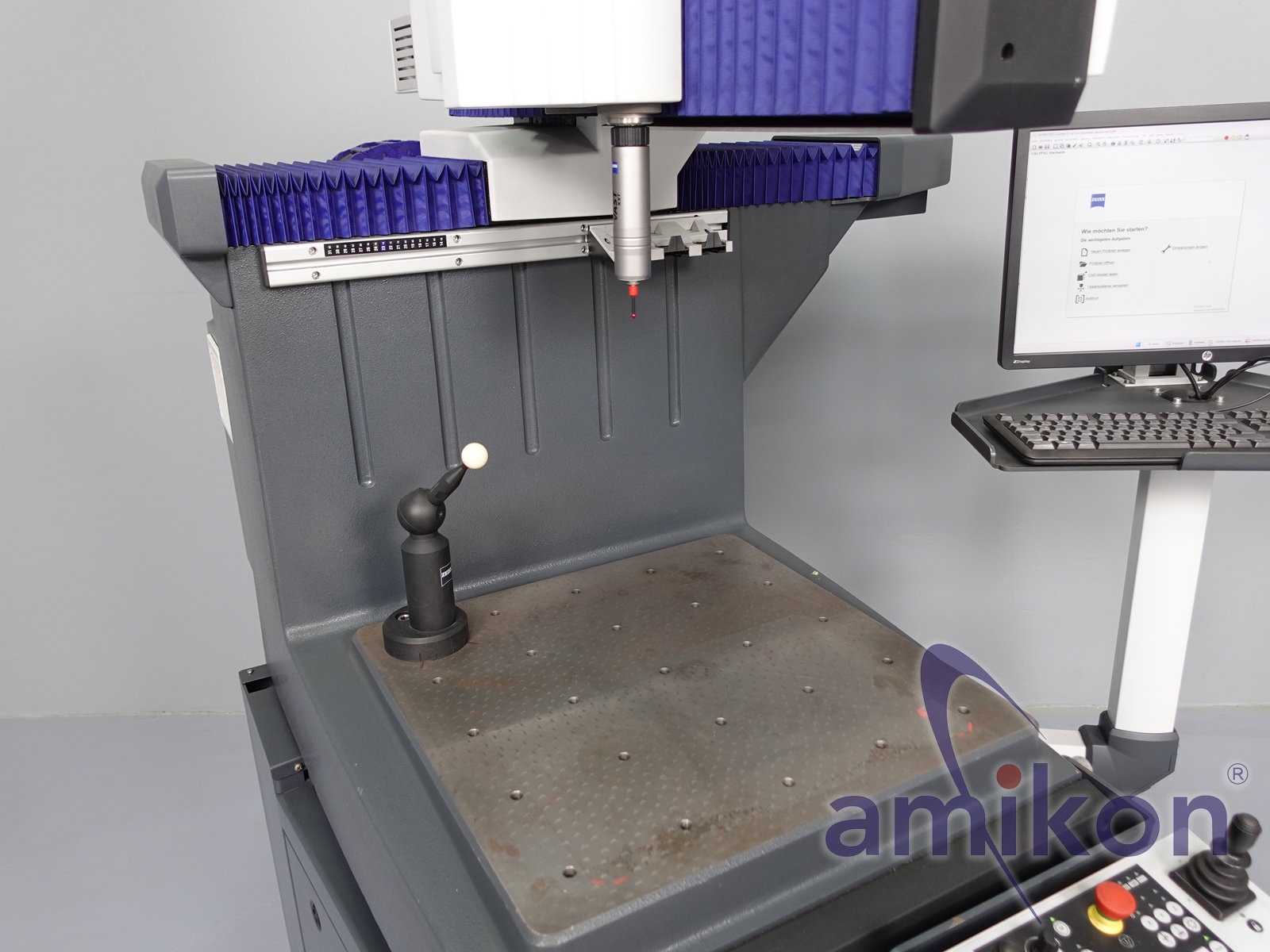

Portalmessgerät mit feststehendem Gerätetisch
Integrierte Schwingungsdämpfung
Tischhöhe ca. 910 mm
Glaskeramik Massstäbe
taktiler Scanningmesskopf VAST XXT TL3
Bedienpultablage
Referenztaststift
Softwarelizenz Basispaket
Bedienungsanleitungen

Grundgerätausstattung:

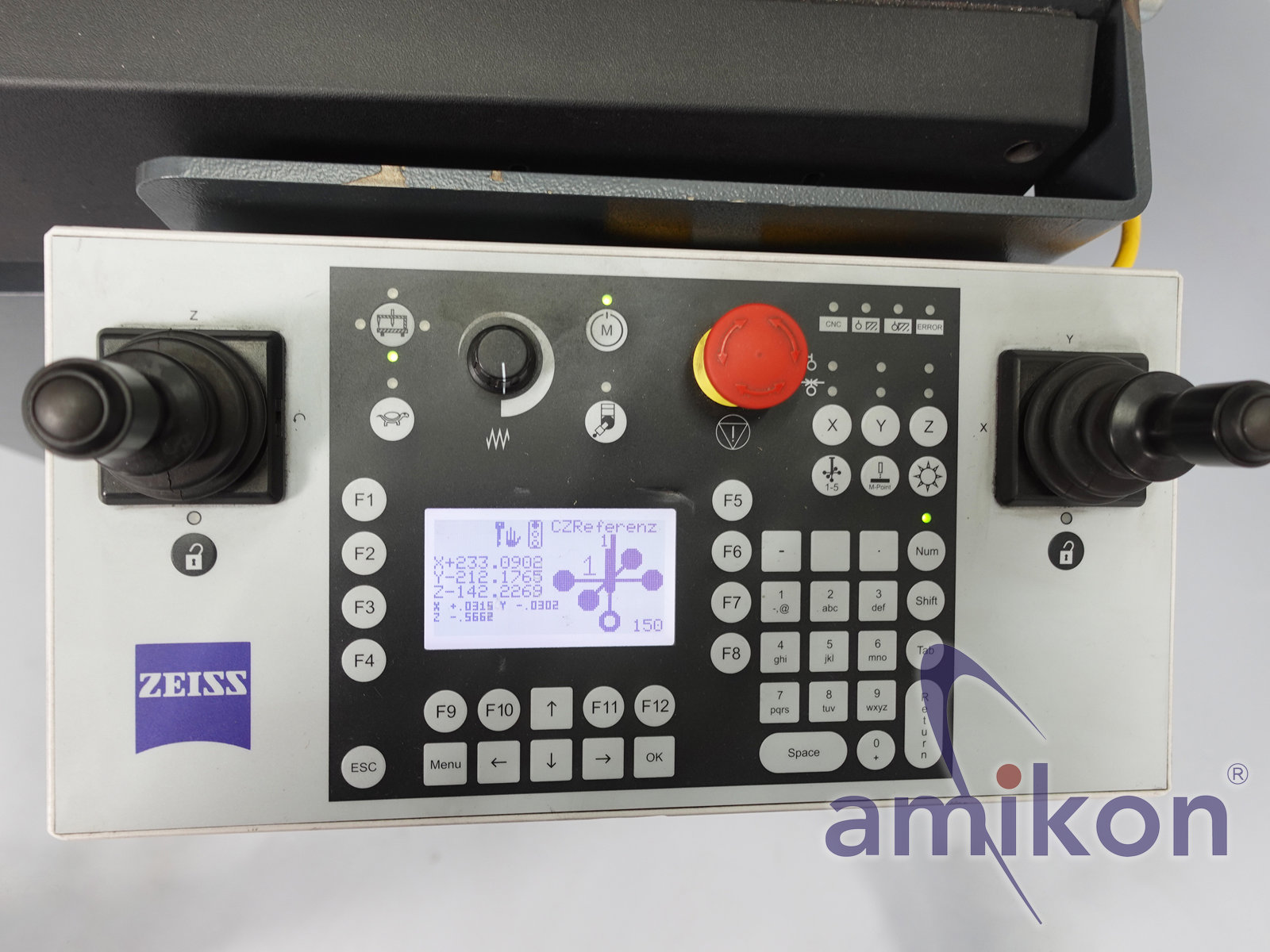

Numerisches Bedienpult

Standard mit zwei progressiven Joysticks, LCD Display und Funktionstasten
Ergonomisches Untergestell ShopFloor

Mit abschliessbarem Rechnerschrank und Lüfter inklusive Kabelsatz
Untergestell Shop Floor für Peripherie -Anschluss zum PC.
Schutzklasse ΙΡ54 im Untergestell.

Bedieneinheit mit Monitorbefestigung und Tastaturablage.

Sensorik

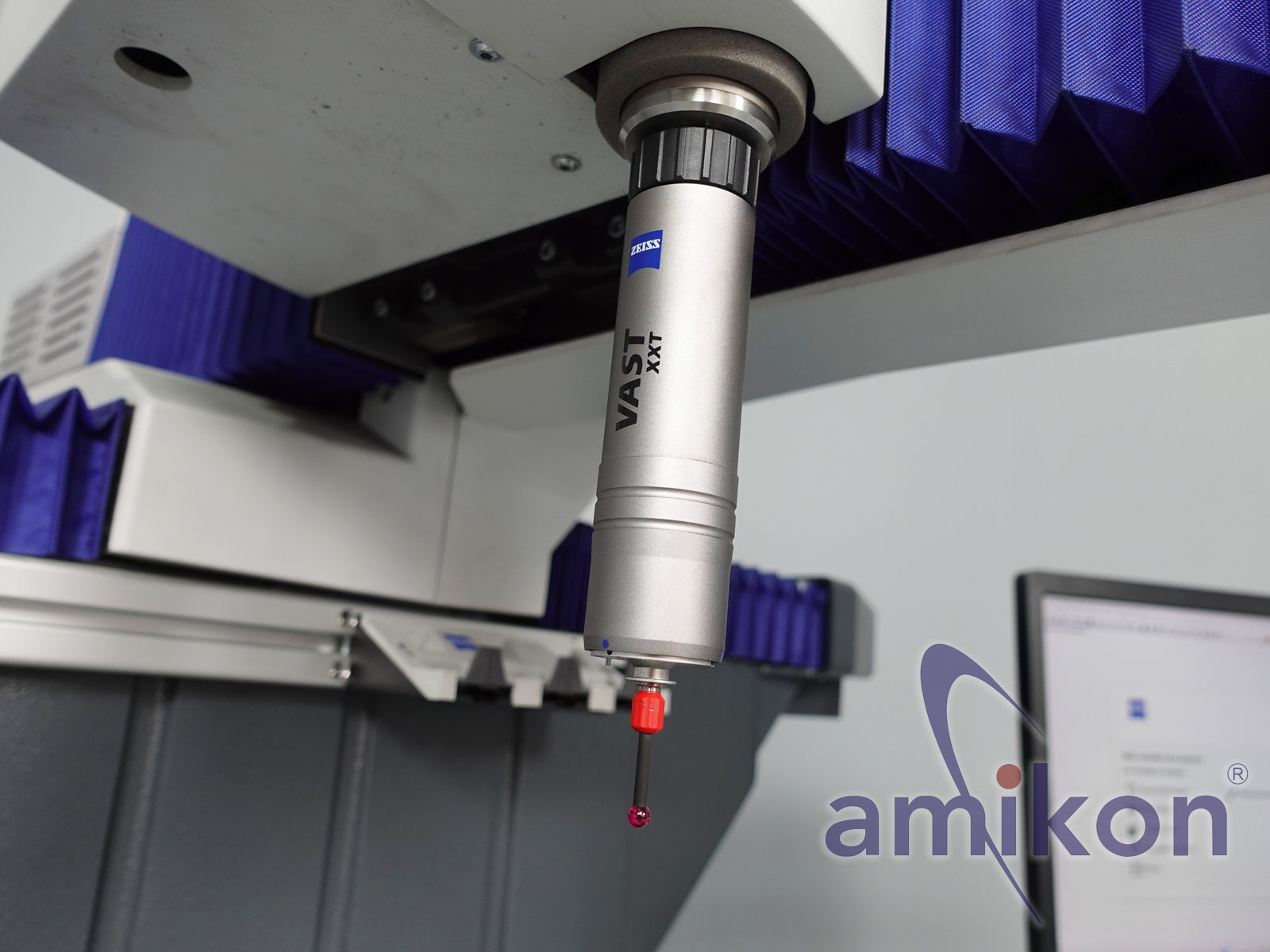

Passives Scanning- Sensorsystem VAST XXT TL3
Bestehend aus:
1 Passiver Scanning Messkopf VAST XXT TL3 ID
1 Referenz-Tasterteller TL3 ID codiert
1 Referenztaststift

Datensystem:

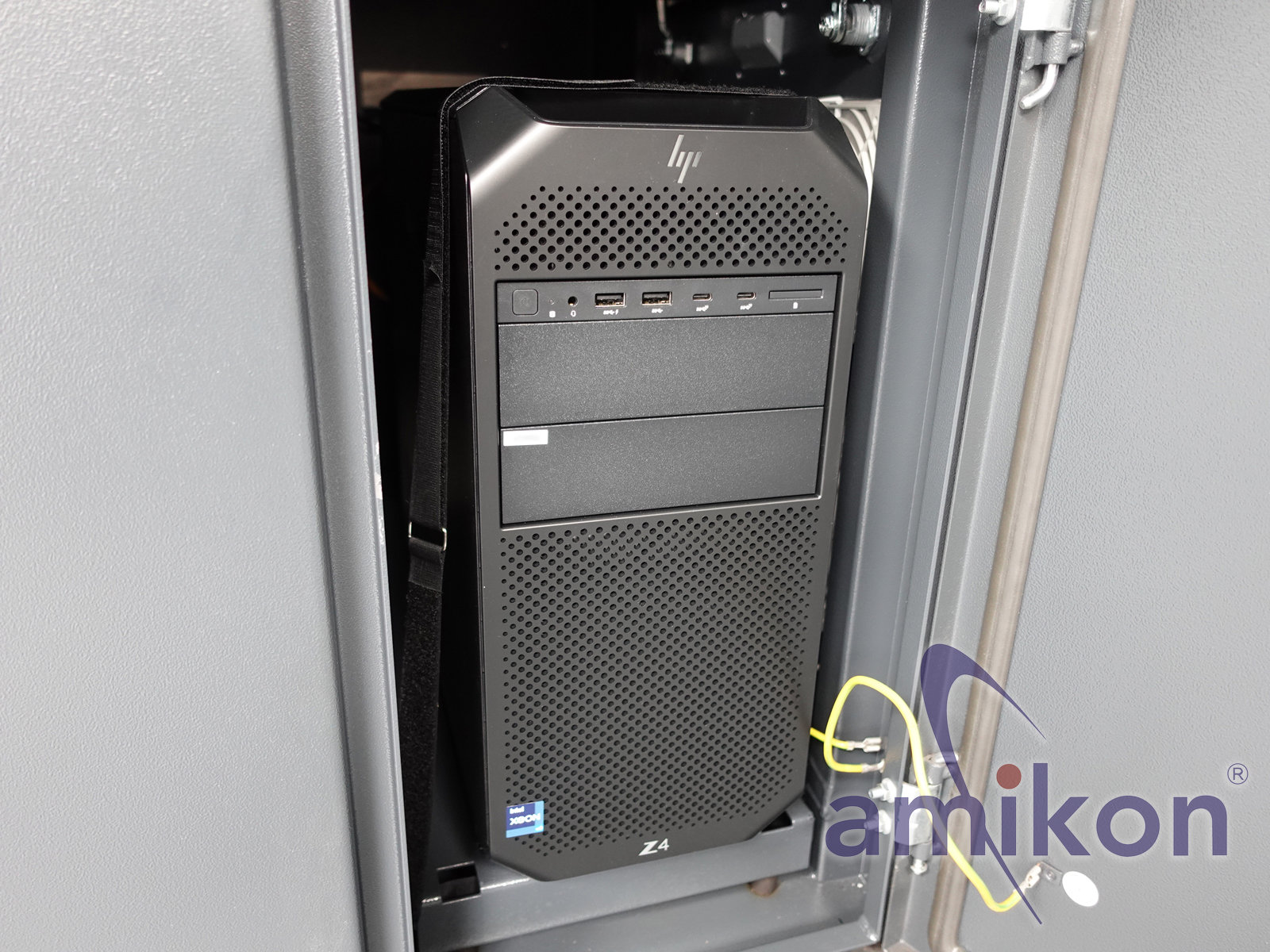

neue HP Workstation Z4 mit Windows 11

Software:

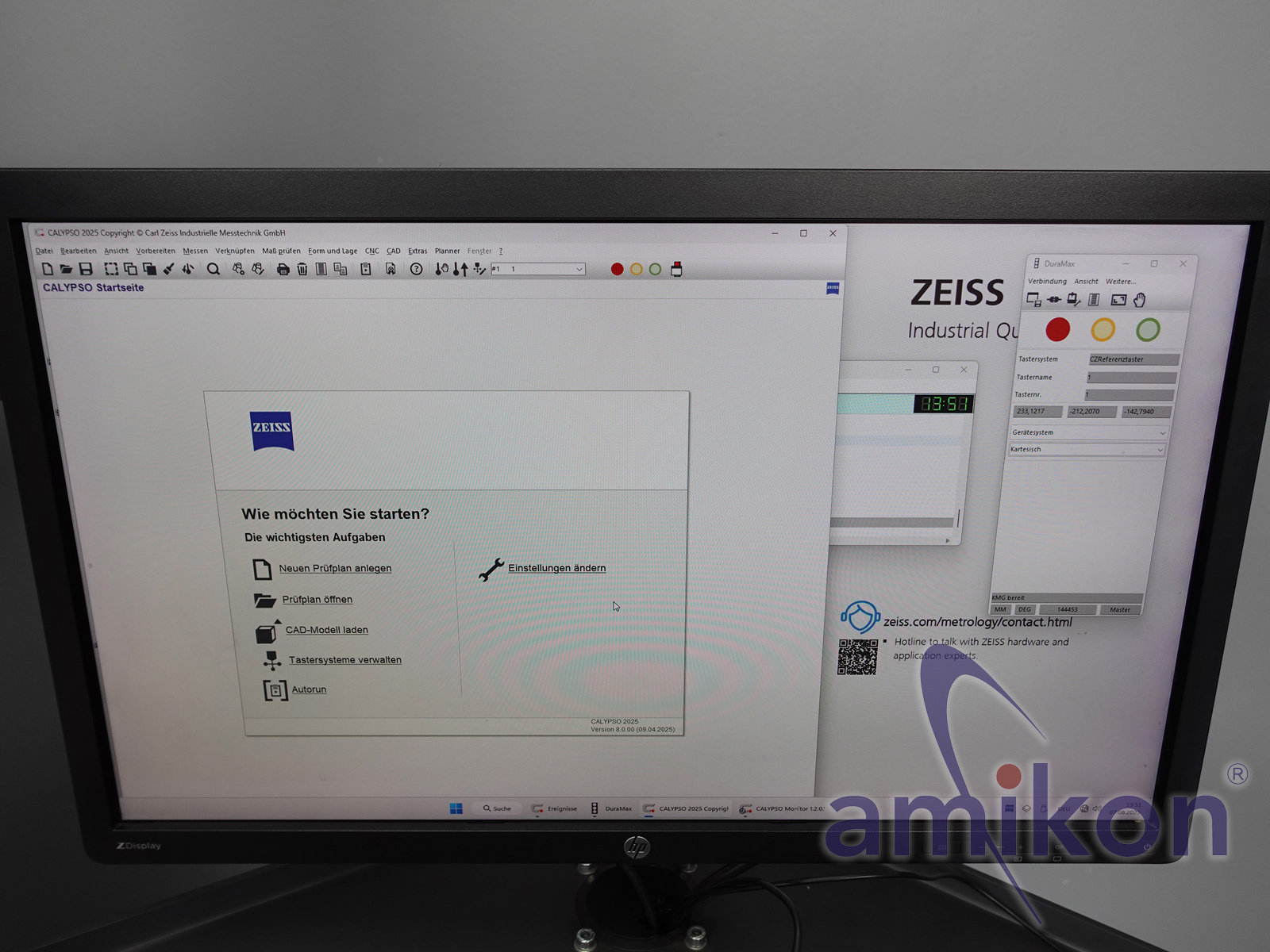

Basis Calypso 2025 Version 8.0.00

Geometrie:
Vollgrafische Mess- und Auswertesoftware mit CAD-Kern
für alle prismatischen Messungen.

Einfach handhabbar durch prüfplanorientierte Vorgehensweise
Starke grafische Unterstützung mit Visualisierung der
Messaufgabe und der Eingabewerte
Wenig Tastendrücke und geringe Fehleranfälligkeit
durch automatische Elementerkennung und automatische Fahrweggenerierung
Messzeitoptimierung durch variablen Prüfumfang
Variable Gestaltung der Ergebnispräsentation mit einfachem
Einbinden von werkstückspezifischen Grafiken
Multimedia-Unterstützung zur Dokumentation von Teileaufspannung
und Tasteranordnung für den CNC-Start.

Kurve Calypso CNC Kurvenmessprogramm:

Zur Messung und Digitalisierung von 2D- und 3D Kurven
mit VDA-Schnittstelle.

Aufstellabmessungen: Höhe ca. 2511 mm x Breite ca. 1870 mm x Tiefe ca. 1360 mm

Die Lizenz ist problemlos auf den neuen Eigentümer übertragbar.

Zustand: gebraucht / used

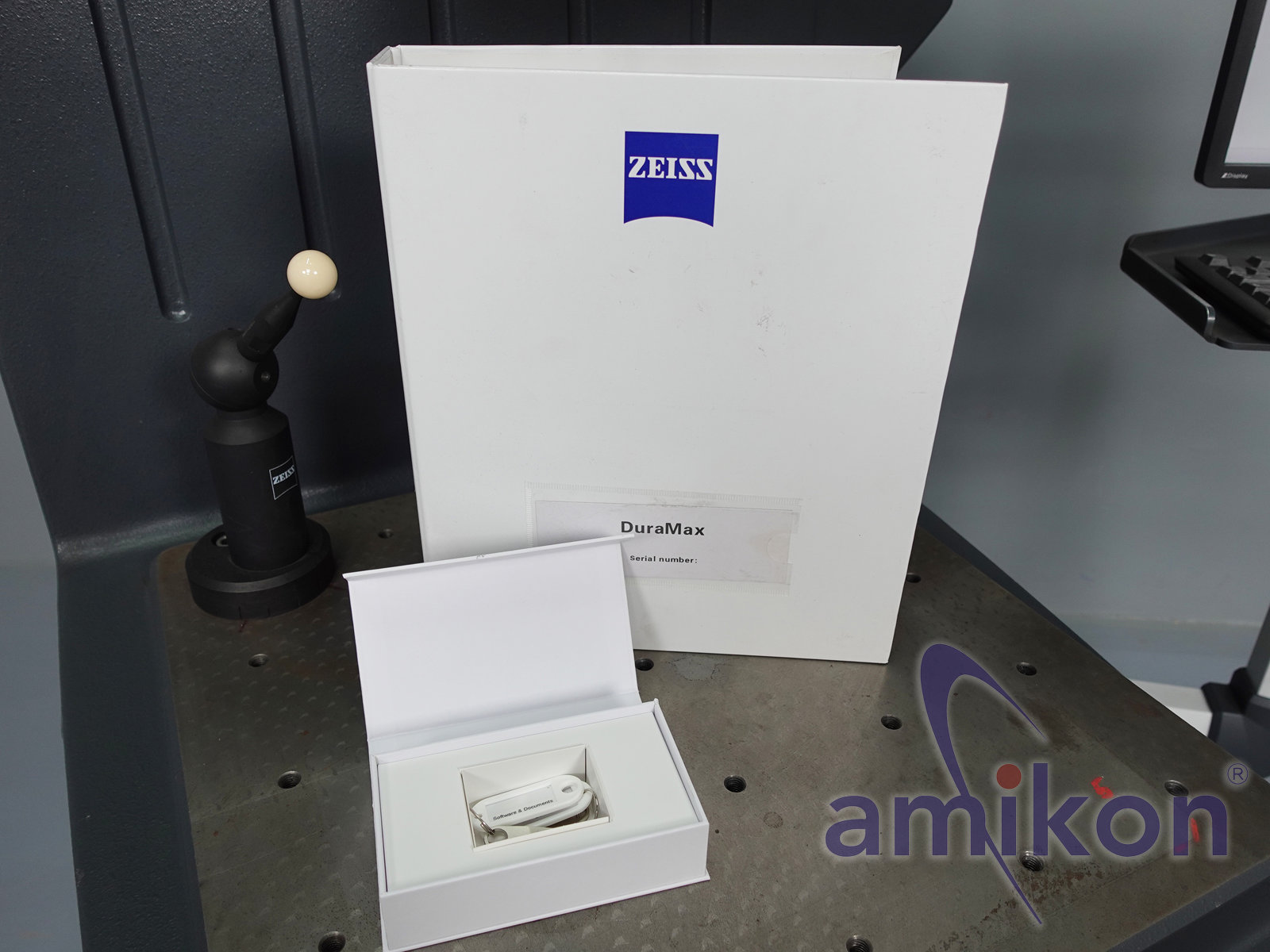

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
