Atlas Copco / Scheugenpflug Dosier- und Mischanlage VDS P6030 + A310 + LiquiPrep LP804

Atlas Copco / Scheugenpflug

Die gesamte Anlage ist ungebraucht und wie neu

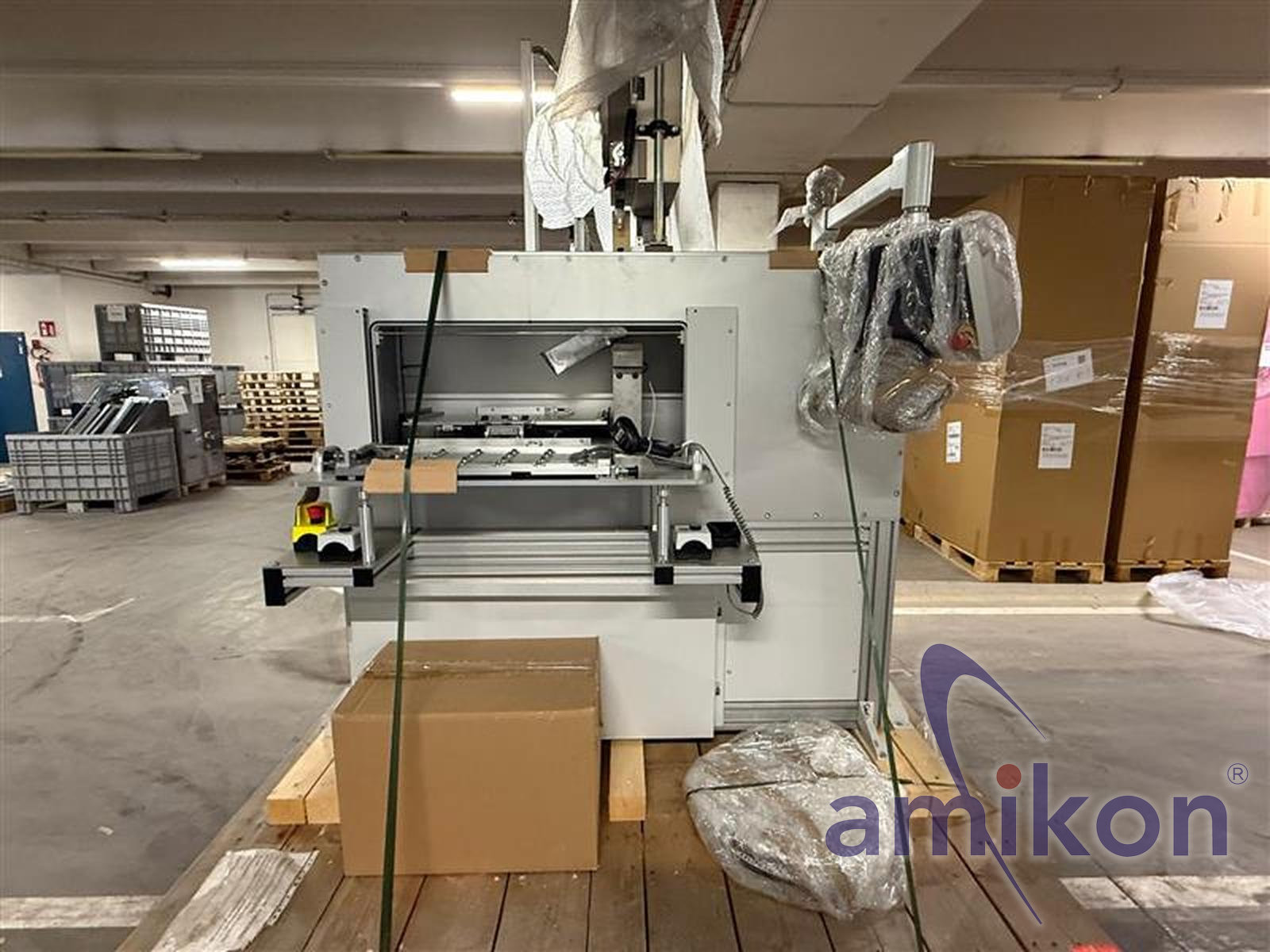

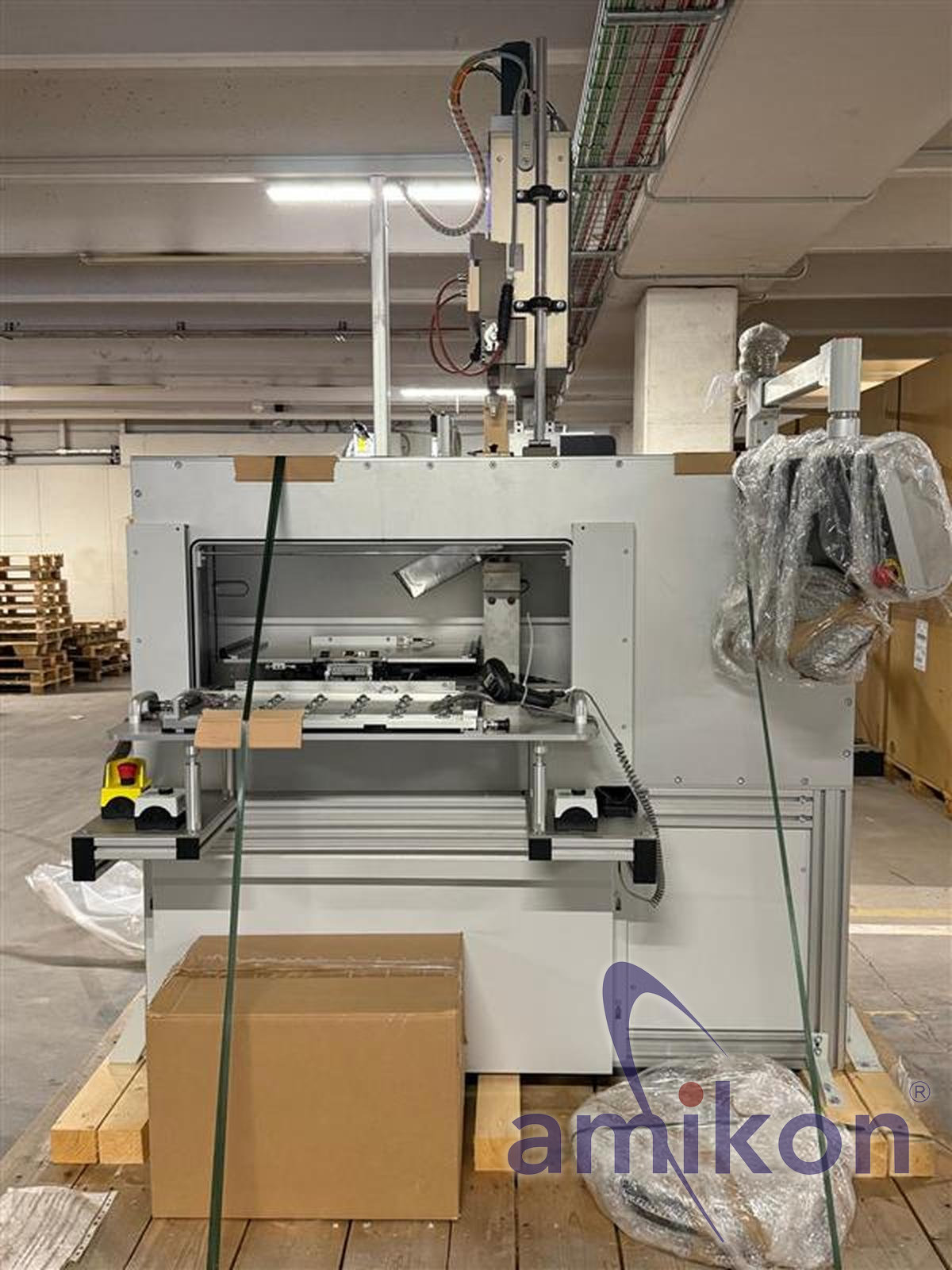

Typ: VDS P6030

Automatisches Abarbeiten eines kompletten Prozesses von Beladen bis Entladen

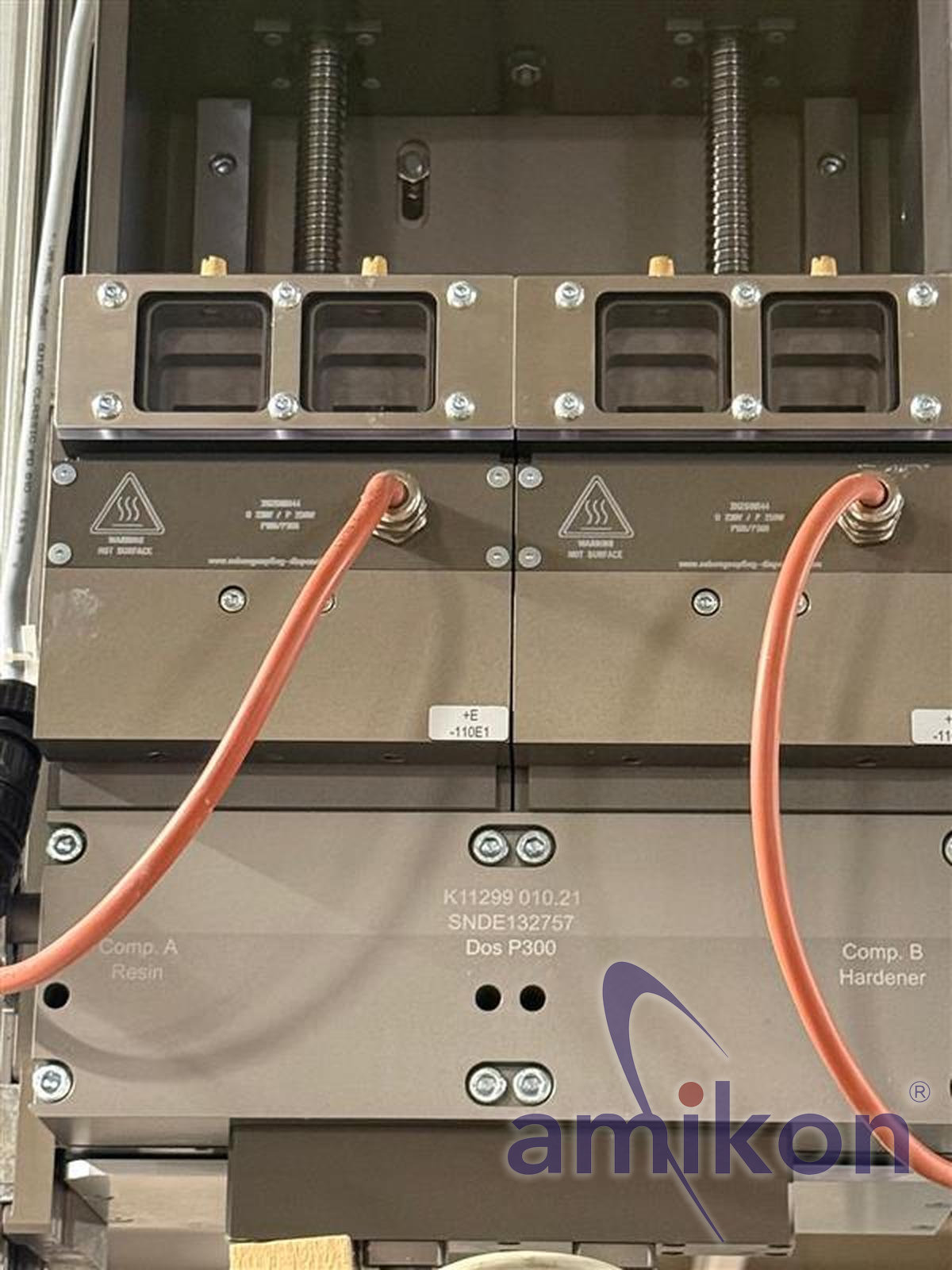

Mischen von zwei Komponenten (z. B. Harz und Härter) direkt im Prozess
Präzises Auftragen des Materials an definierten Positionen auf dem Werkstück

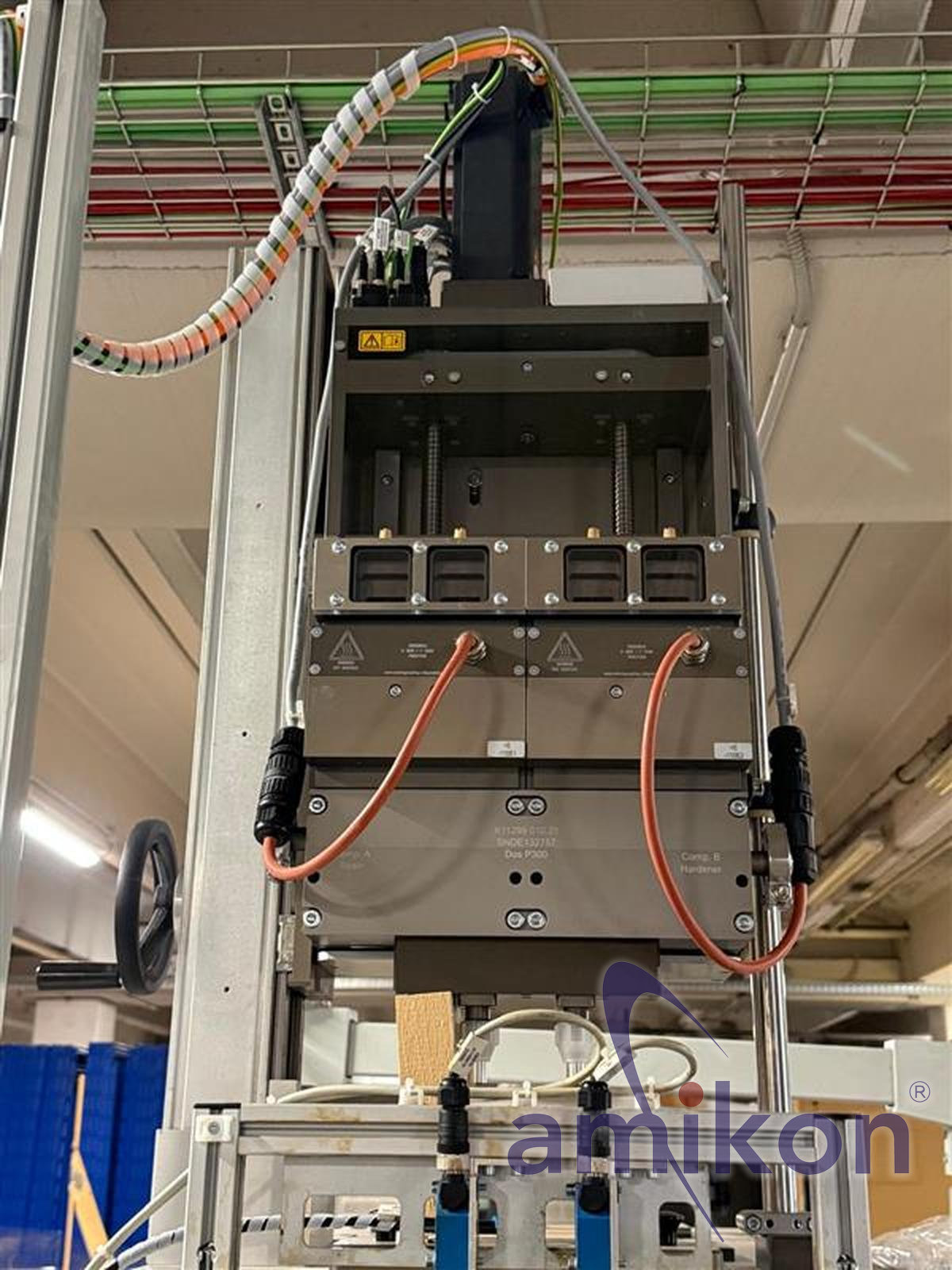

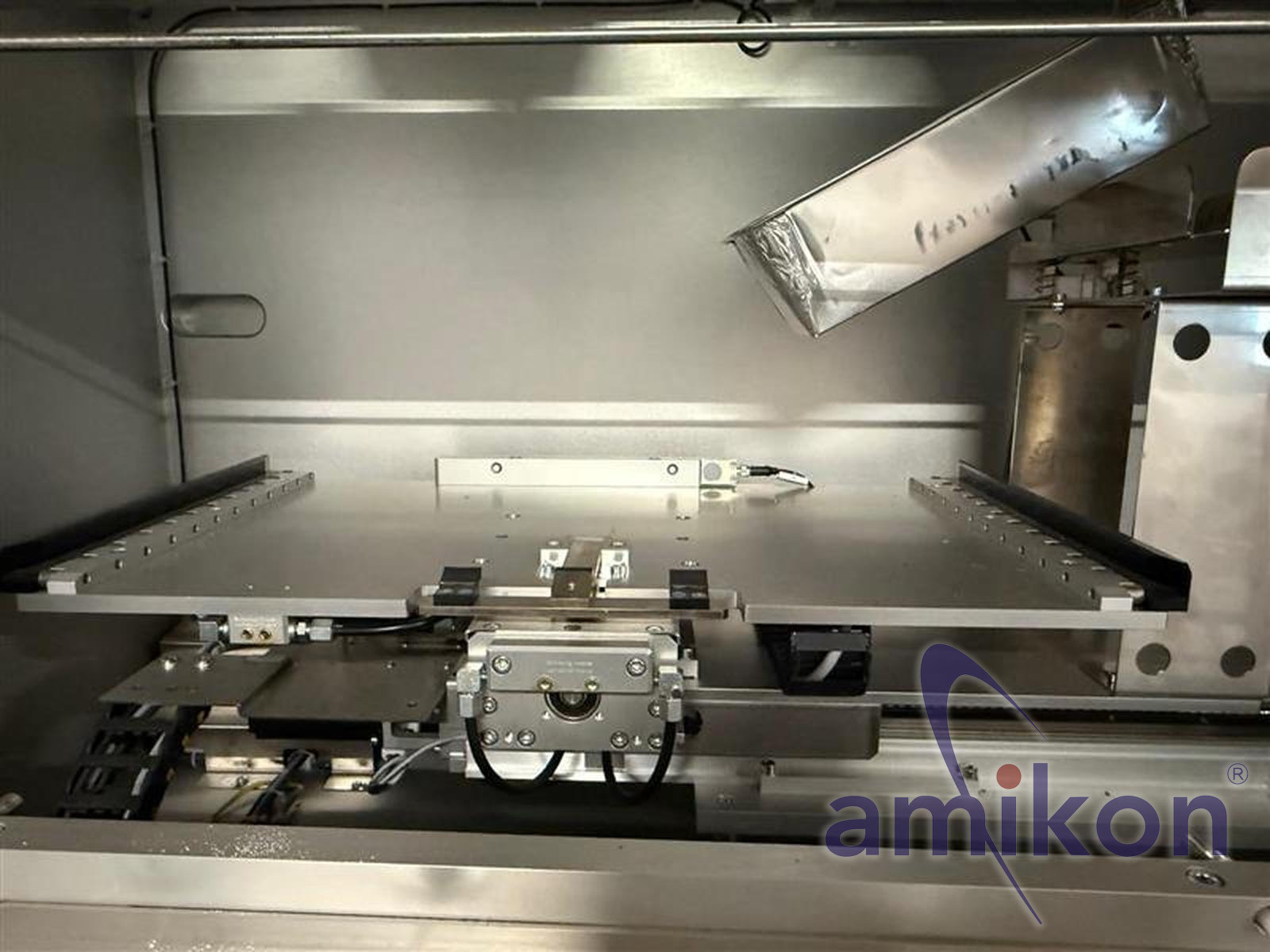

Verfahren von Bauteilen über ein 3-Achs-System (X, Y, Z)
Betrieb im Automatik-, Halbautomatik- und Handmodus
Programmwahl über Barcode-Scanner für unterschiedliche Bauteile

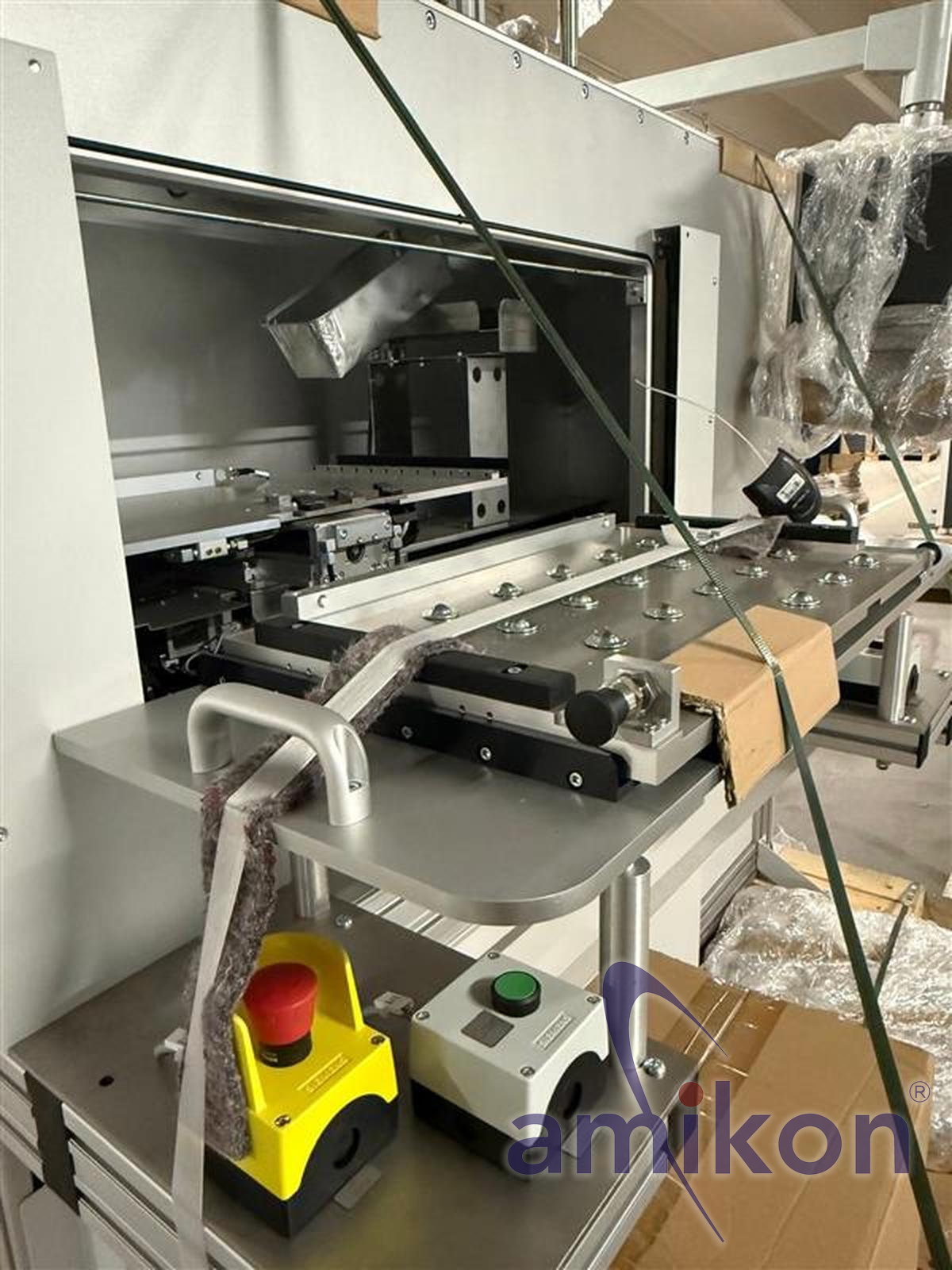

Bedienung über Touchpanel, Bedienfeld und Handbediengerät
Überwachung und Steuerung über eine zentrale Maschinensteuerung
Pneumatische Steuerung von Funktionen wie Ventilen und Bewegungen
Automatisches Öffnen und Schließen der Vakuumkammer
Priming-Funktion zum Befüllen und Vorbereiten des Dosiersystems
Austausch und Überwachung von Mischrohren während des Betriebs
Sicherheitsfunktionen wie Zweihandbedienung und Not-Aus
Geschlossene Schutzkabine zur Absicherung des Prozesses

Technische Daten:

Netzanschluss: 400 V AC, 50/60 Hz
Nennstrom: 13,6 A
Leistungsaufnahme: 8,5 kVA
Absicherung: 3 × 32 A
Steuerspannung: 24 V DC

Betriebsdruck: 6 bar
Drucküberwachung: 4 bar
Druckluftanschluss: 6 bar

Betriebstemperatur: +10 °C bis +40 °C
Lagertemperatur: −20 °C bis +60 °C
Luftfeuchtigkeit: 10 % bis 85 % (ohne Kondensation)

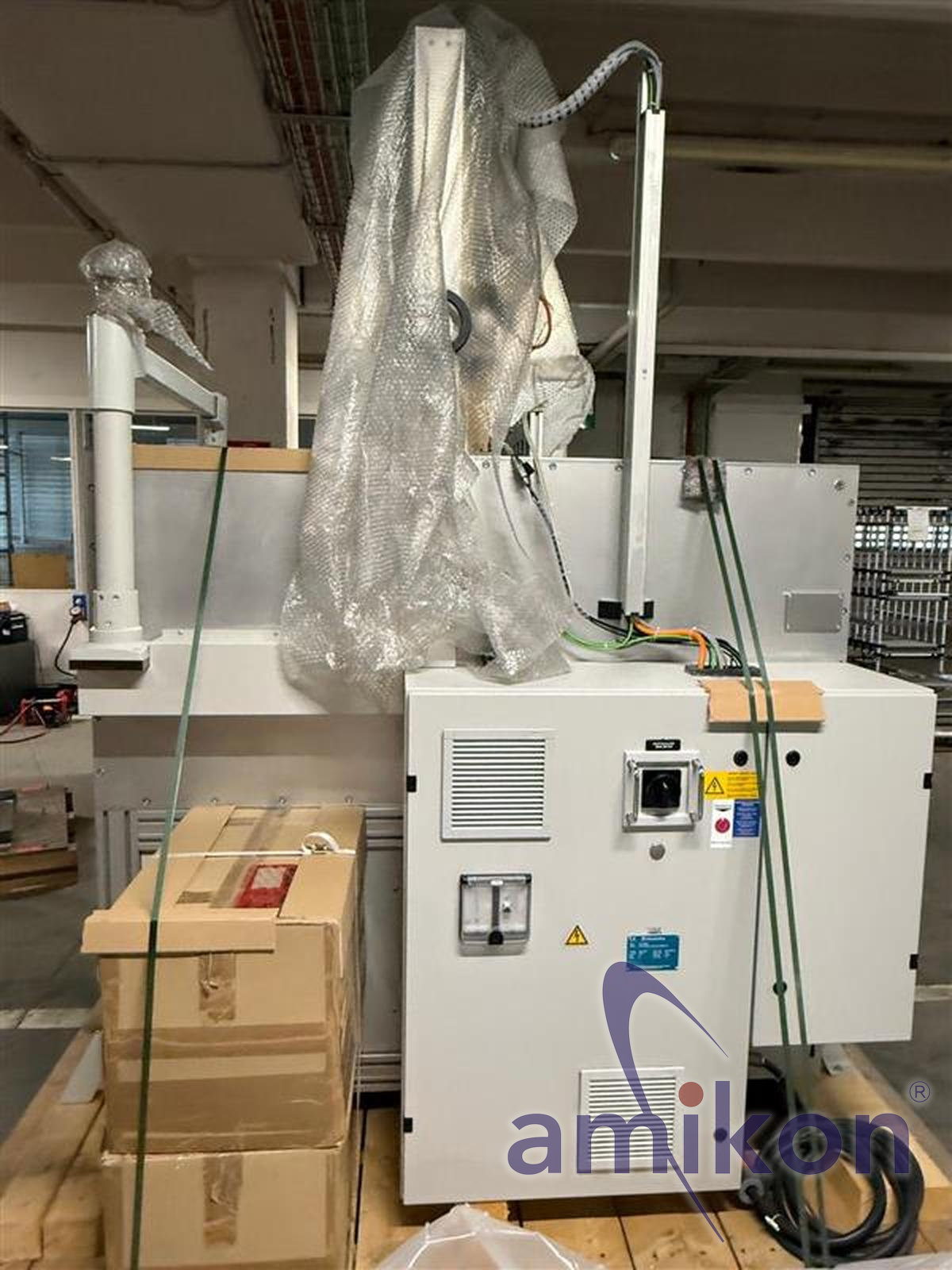

Schutzart Schaltschrank: IP21

Fundamentneigung: max. 0,05 %
Freiraum um Maschine: 0,8 m
Freiraum vor Schaltschrank: 1,2 m

Breite: 1660 mm x Höhe: 2305 mm x Tiefe: 1315 mm
Gewicht: 600 kg

Schalldruckpegel: ≤ 70 dB(A)

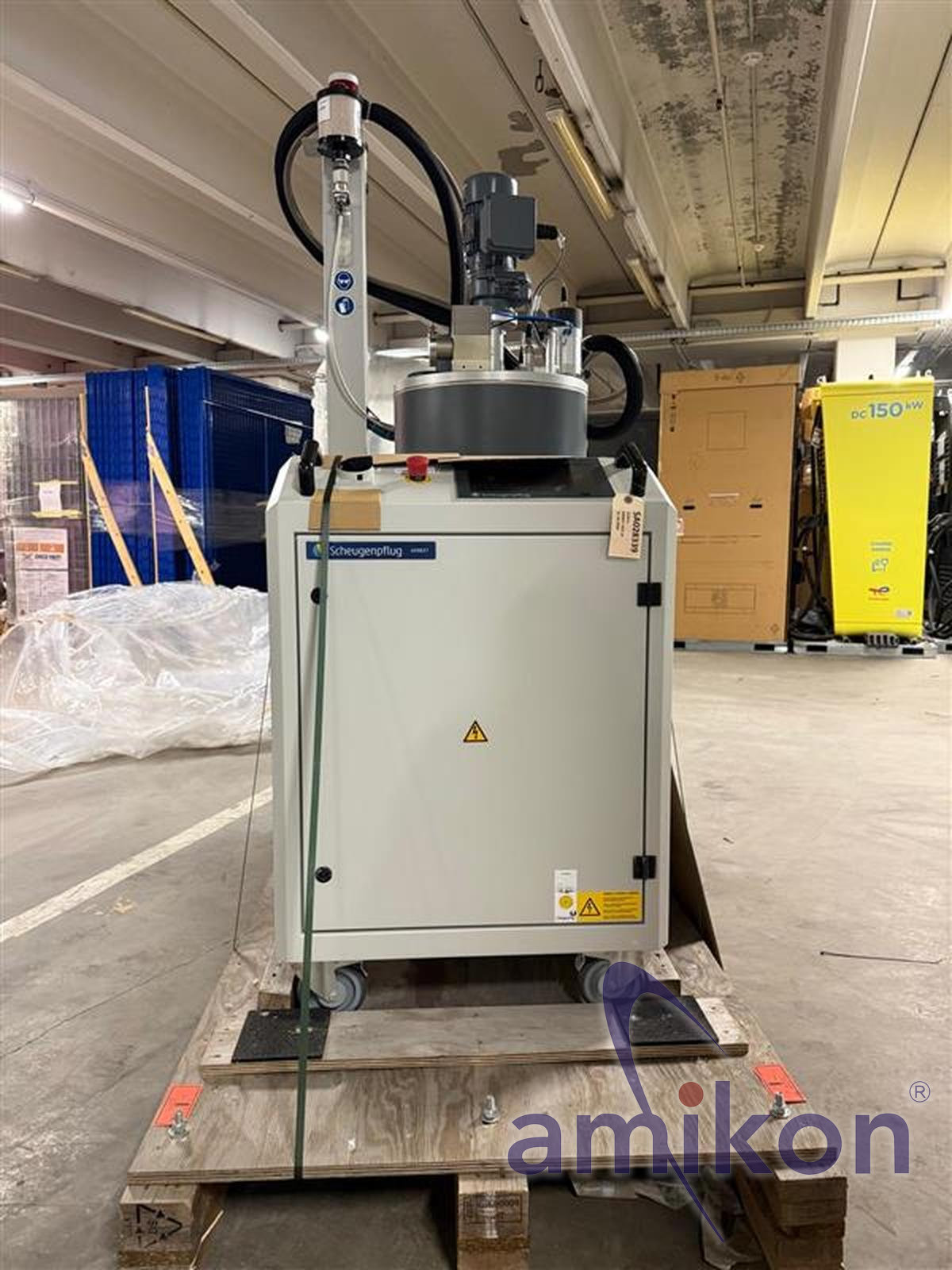

Typ: A310

Technische Daten:

Tankvolumen 60 l Harz und 20 l Härter
Rührwerk in jedem Tank
Vakuumsensor pro Tank
Füllstandsensoren inklusive Überfüllschutz
Ansaugventil je Tank
Sichtglas mit Beleuchtung

Vakuum Entgasung direkt im Tank
Materialzirkulation zur Vermeidung von Sedimentation
Optionale Tankheizung

Pneumatisch angetriebene Kolbenpumpen
Fördervolumen ca 294 cm³ pro Hub
1 oder 2 Pumpen pro Tank möglich
Kontinuierliche Förderung bei Doppelpumpensystem
Pumpenvarianten horizontal und vertikal für hochviskose Materialien

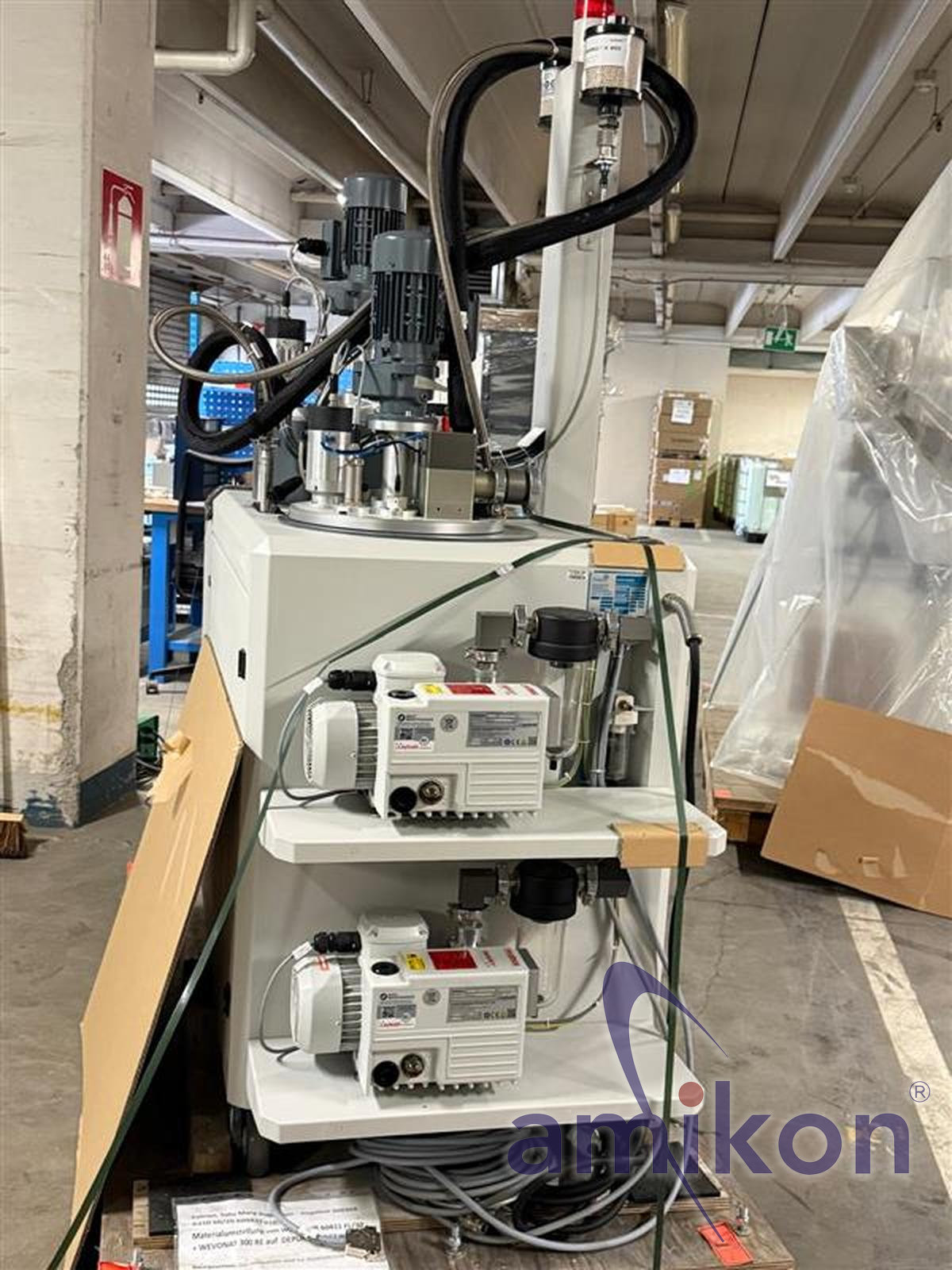

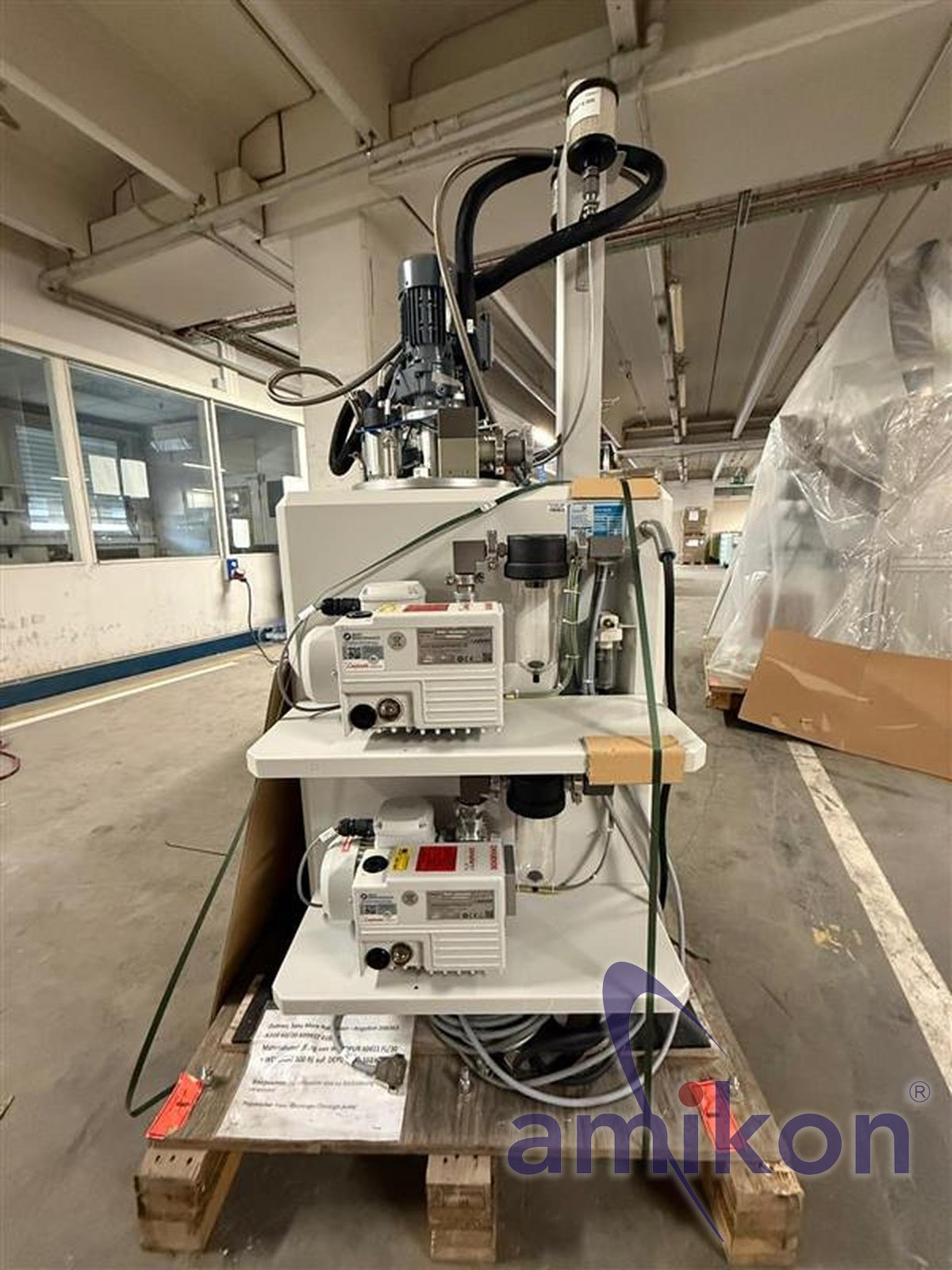

Vakuumerzeugung über Vakuumpumpe oder Ejektor
Ölabscheider zum Schutz der Vakuumpumpe

Steuerung über SCP Touchpanel
Betriebsmodi Automatik Pause externe Ansteuerung
Materialzirkulation im Pausebetrieb
Anbindung an externe Steuerung über Schnittstelle möglich

Überwachung von Produktionszeit Systemverfügbarkeit und Materialverbrauch
Berechnung der verbleibenden Materialverfügbarkeit

Versorgung 230 V oder 400 V AC
Betrieb außerhalb EU mit Transformator möglich

Betriebstemperatur +5 °C bis +40 °C
Mit Vakuumpumpe +10 °C bis +40 °C
Luftfeuchtigkeit 10 bis 80 Prozent
Schutzart IP20

Abmessungen Breite 700 mm x Höhe 1950 mm x Tiefe ca 1165 mm

Gewicht ca 400 kg

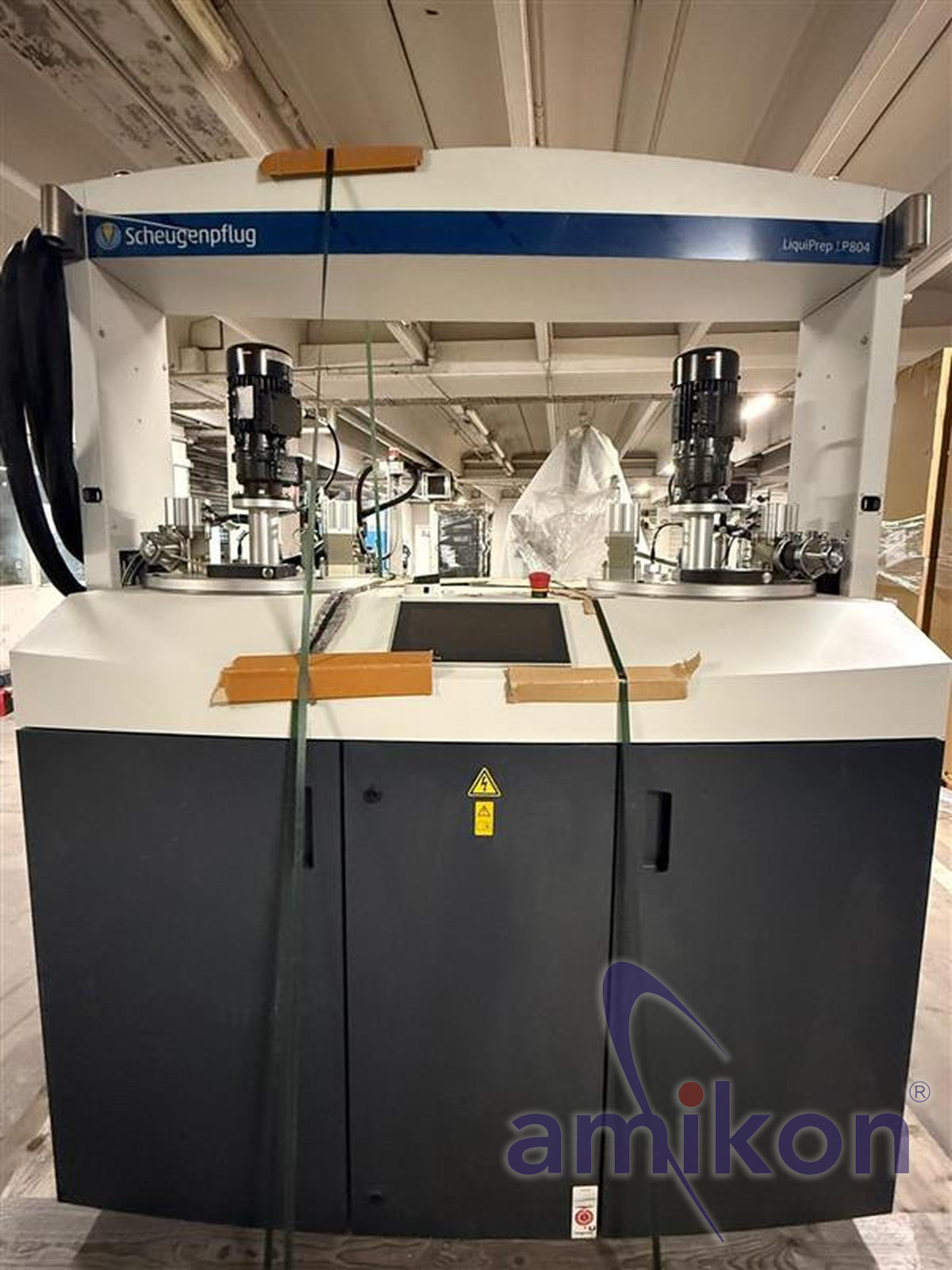

Typ: LP804

Technische Daten:

Einsatz: Förderung und Aufbereitung von 1K- und 2K-Dispensmaterialien (niedrig bis mittelviskos, auch abrasiv)

Tanks haben 50 und 20 Liter

Steuerspannung: 24 V DC
Netzanschluss: laut Schaltplan
Nennstrom: laut Schaltplan
Leistungsaufnahme: laut Schaltplan
Absicherung: laut Schaltplan

Betriebsdruck: 6 bar
Drucküberwachung: 4 bar

Betriebstemperatur: +10 °C bis +40 °C
Lagertemperatur: −20 °C bis +60 °C
Luftfeuchtigkeit: 10 % bis 85 % (nicht kondensierend)

Schutzart Schaltschrank: IP54
Schutzart Gesamtanlage: IP20

Aufstellfläche: max. 0,5 % Neigung
Freiraum um Anlage: 0,8 m
Freiraum vor Schaltschrank: 1,2 m

Breite: 1500 mm x Höhe: 2050 mm x Tiefe: 770 mm

Gewicht: 430 kg

Geräuschpegel: ≤ 70 dB(A)

Zustand: ungebraucht / unused

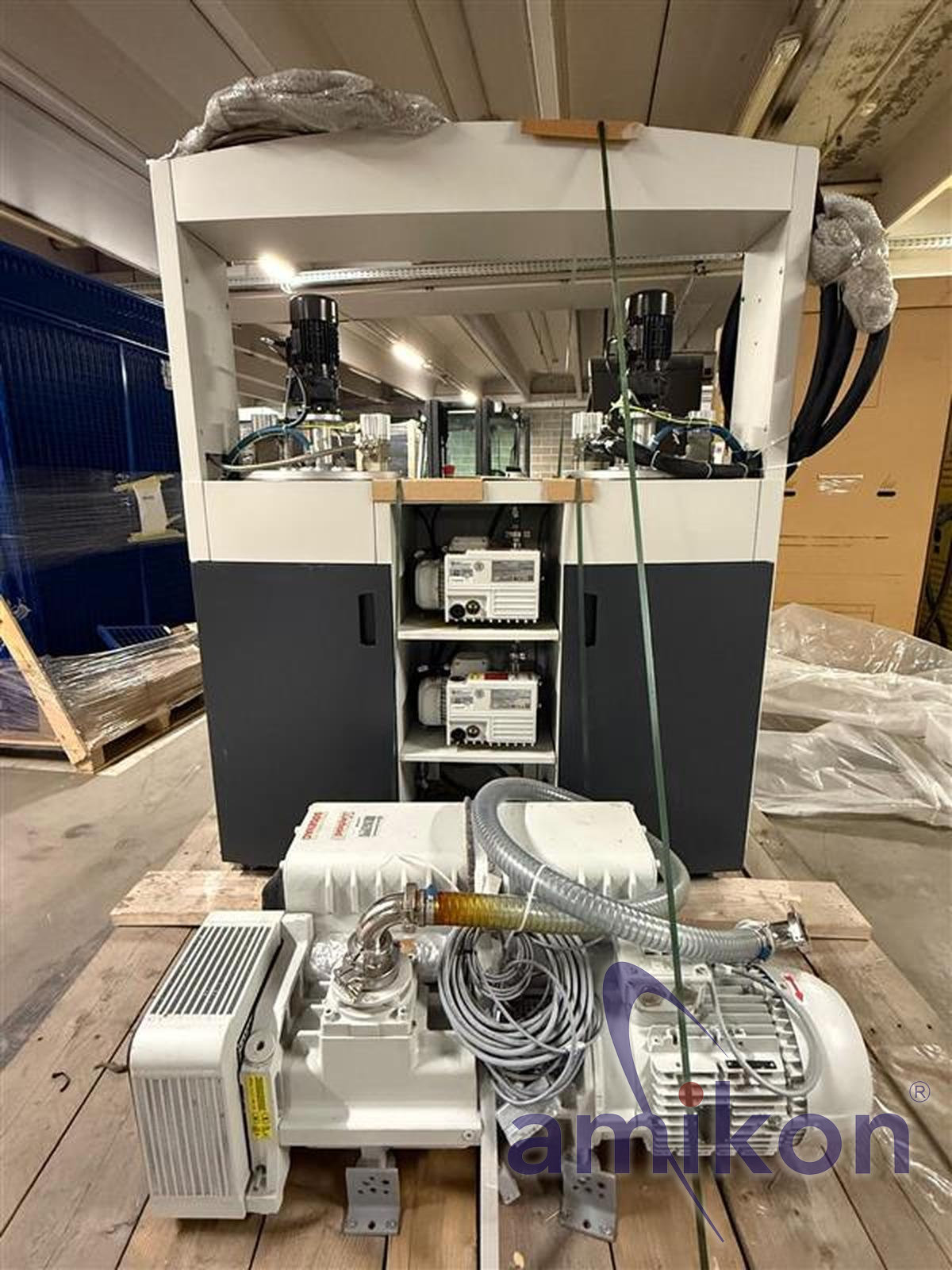

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne telefonisch klären.
