Ametek EM TEST 4-Quadrant Voltage Drop Simulator VDS 200Q AutoWave Battery Simulator

Ametek EM Test

Typ: VDS 200Q25.2 / AutoWave

EMV Messtechnik

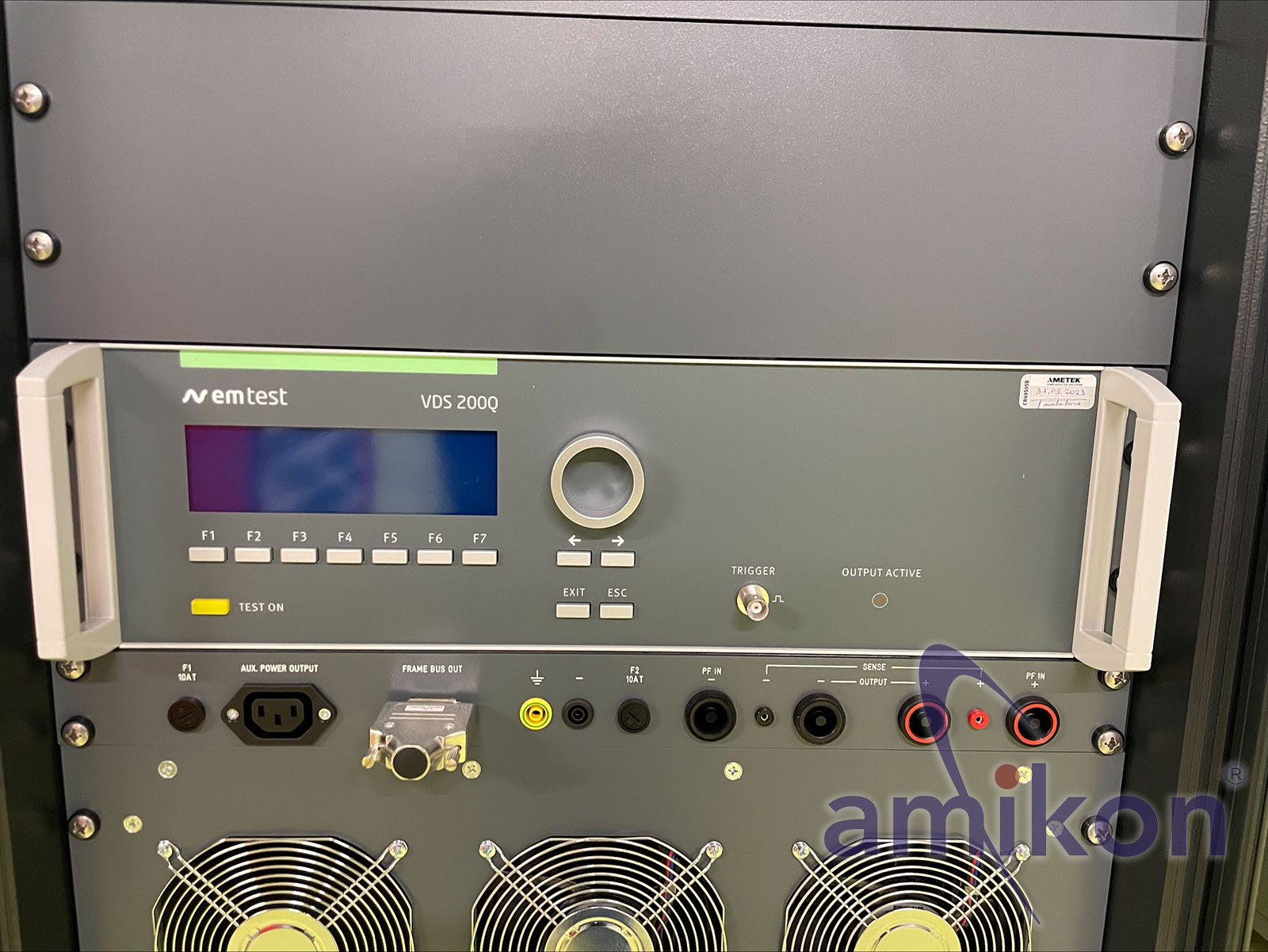

EM Test VDS 200Q Series
4-Quadrant Voltage Drop Simulator

Die VDS 200Q-Serie ist ein Vier-Quadranten-Batterieversorgungssimulator und eine DC-Spannungsquelle,
die zur Simulation von Batterieversorgungswellenformen gemäß internationalen Normen und Automobilherstellervorgaben verwendet wird.
Mit einer Strombelastbarkeit von bis zu 100 A oder mehr, je nach Modell,
deckt die VDS 200Q-Serie alle drei Versorgungsspannungskategorien (48 V, 24 V und 12 V) ab
und dient als leistungsfähige Gleichspannungsversorgung für Prüflinge während der Tests mit Automotive-Transienten.

VDS 200Q - Vier-Quadranten-Batterieversorgungssimulator und DC-Spannungsquelle
Die VDS 200Q-Serie wird zur Simulation der verschiedenen Batterieversorgungs-Wellenformen verwendet,
die von internationalen Normen und von den Anforderungen der Automobilhersteller empfohlen werden.
Insbesondere die Herstelleranforderungen sind ein wichtiger Bereich, den die VDS 200Q-Serie abdeckt,
da es eine grosse Vielfalt an Anforderungen gibt.
Zum anderen dienen die Geräte der Serie VDS 200Q als leistungsfähige Gleichspannungsversorgungen
für den Prüfling während der Tests mit Automotive-Transienten.
Die VDS 200Q-Serie deckt alle drei Versorgungsspannungskategorien (48 V, 24 V und 12 V) ab.
Ihre Strombelastbarkeit reicht je nach Modell und Anwendung bis zu 100 A oder mehr.

Vorteile EM Test VDS 200Q25.2
- Spannung bis zu 60 V, 2 Bereiche
- 80 V Erweiterte Option
- Strom bis zu 25 A
- Vier Quadranten, bipolarer Verstärker
- Schnelle Sprungantwortzeit
- Sehr niedriger Ri: <10 mOhm (programmierbar 10 - 200 mOhm)
- Hohe Bandbreite bis zu 250 kHz
- Temperaturgesteuerte Luftkühlung

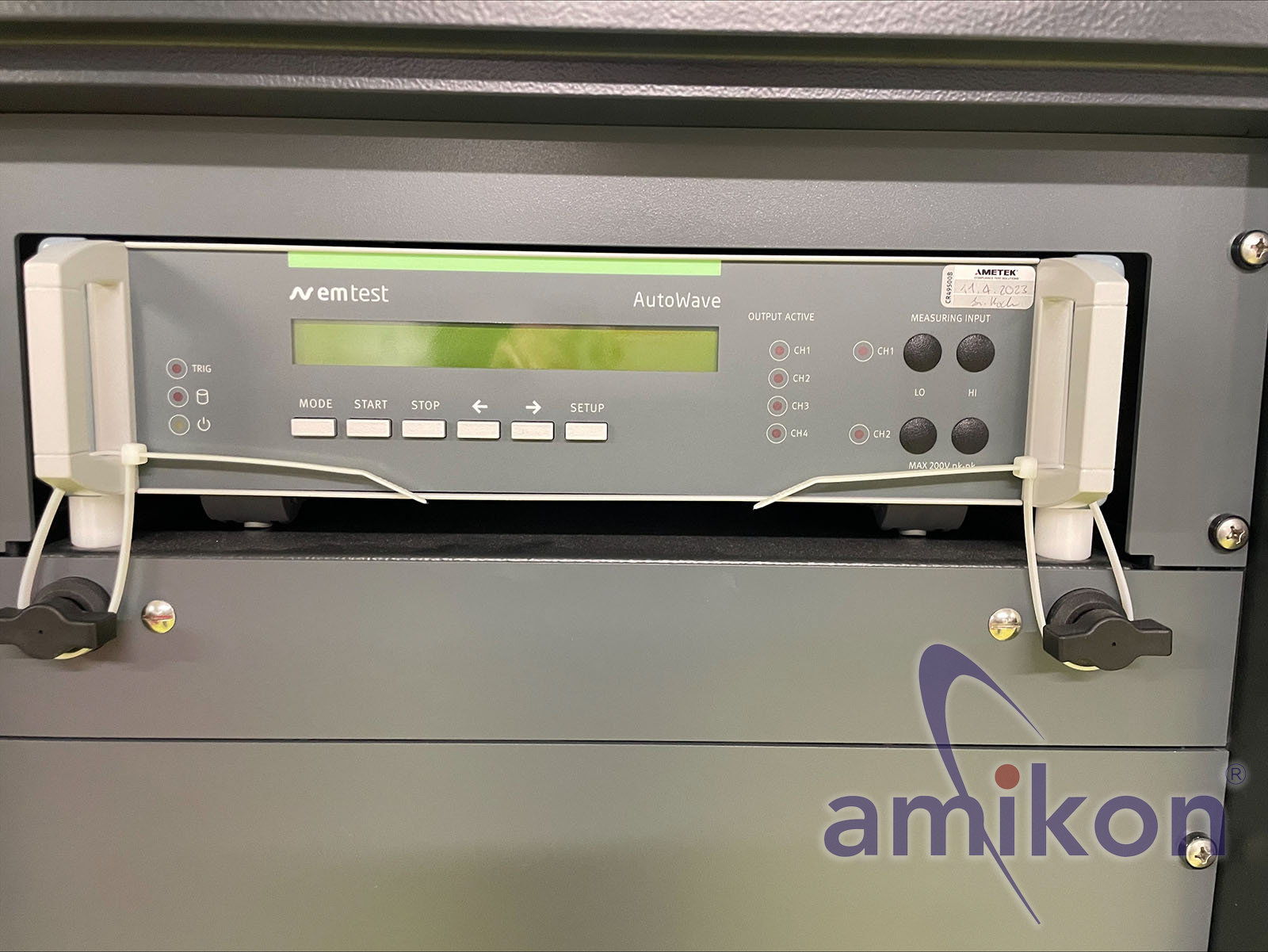

EM Test AutoWave
Automotive-Generator & Recorder zur Bordnetzsimulation

AutoWave definiert die Batterieversorgungssimulation im Automobilbereich neu, indem es einen bis zu 4-kanaligen Arbiträrgenerator
und einen 2-kanaligen Transientenrekorder in einem kompakten Gerät vereint.
Mit der Fähigkeit, komplexe Wellenformen zu erzeugen und aufzuzeichnen, bietet AutoWave eine neue Dimension
für die Prüfung von Fahrzeugen und Teilen unter realen Bedingungen.

Der Autowave dient zur Simulation des Batterie-Verhaltens eines Automobils. Der Autowave kann problemlos komplexe Kurvenformen
generiern wie z.B: das Anlassen eines Autos. Zusätzlich ist der Autowave in der Lage, reelle Situationen (z.B: in einem Auto)
aufzuzeichnen um später bequem damit Ihr neues Produkt zu testen. Somit wird sehr realitätsnah getestet um frühzeitig Probleme zu erkennen
und zu beheben bevor teure Rückrufaktionen Ihren Ruf schädigen.

Der Autowave ist der perfekte Generator, um jede Spannungsform zu erzeugen und aufzunehmen.

Vorteile EM Test AutoWave
- Dual-Prozessor-Technologie, 500kS/s Abtastrate
- Bis zu 4-Kanal Arbitrary-Generator
- 2-Kanal-Transientenrekorder (AutoWave-WR)
- Gleichzeitige Aufzeichnung/Generierung (AutoWave-WR)
- Bibliothek mit Standard-Testroutinen
- Pseudo-Zufallsfunktion
- 60GB eingebaute Festplatte
- Mehrere Schnittstellen

Wurde genutzt für Low Voltage Tests für Leistungselektronik (Wechselrichter) genutzt.

Zustand: gebraucht / used

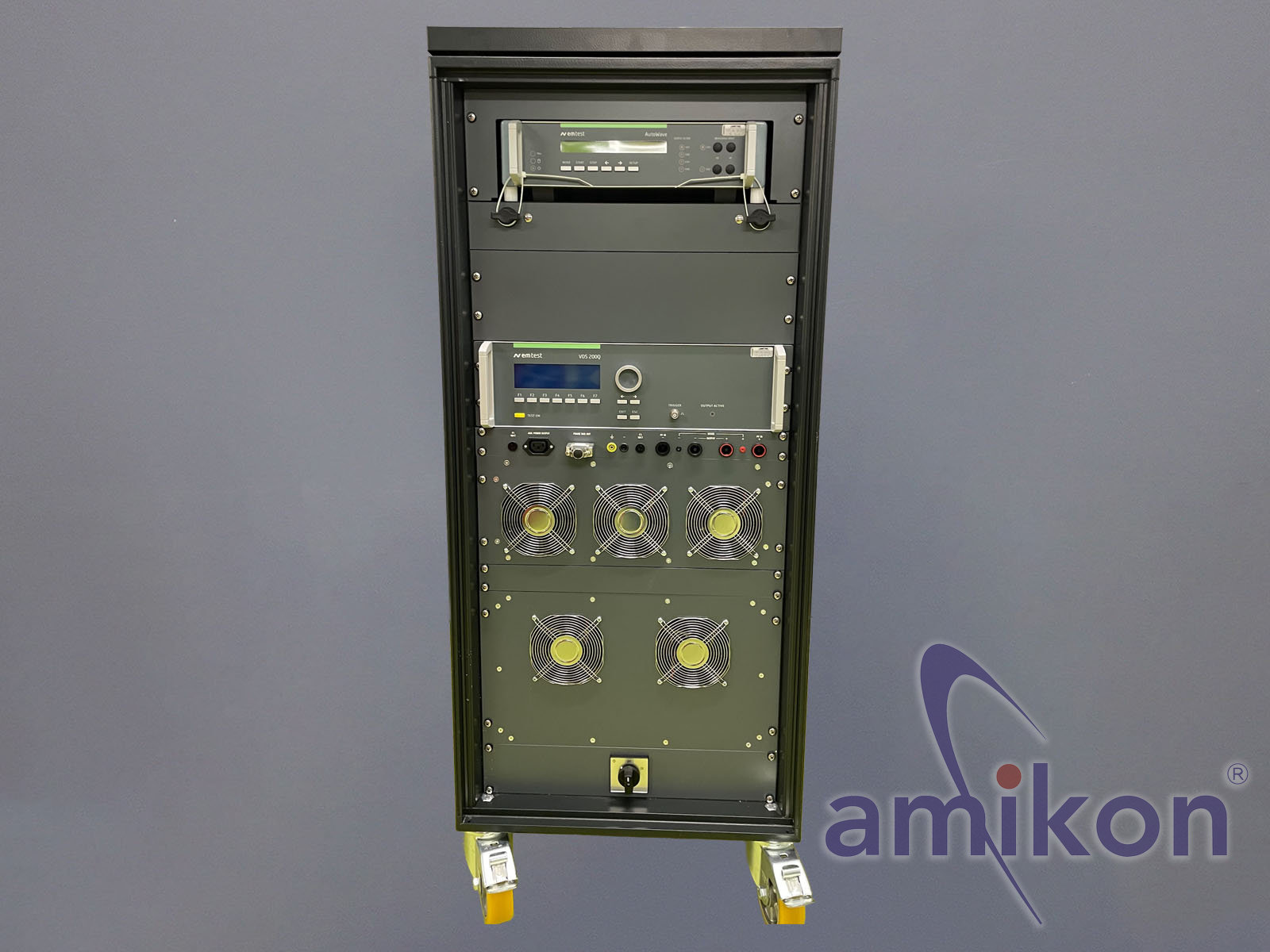

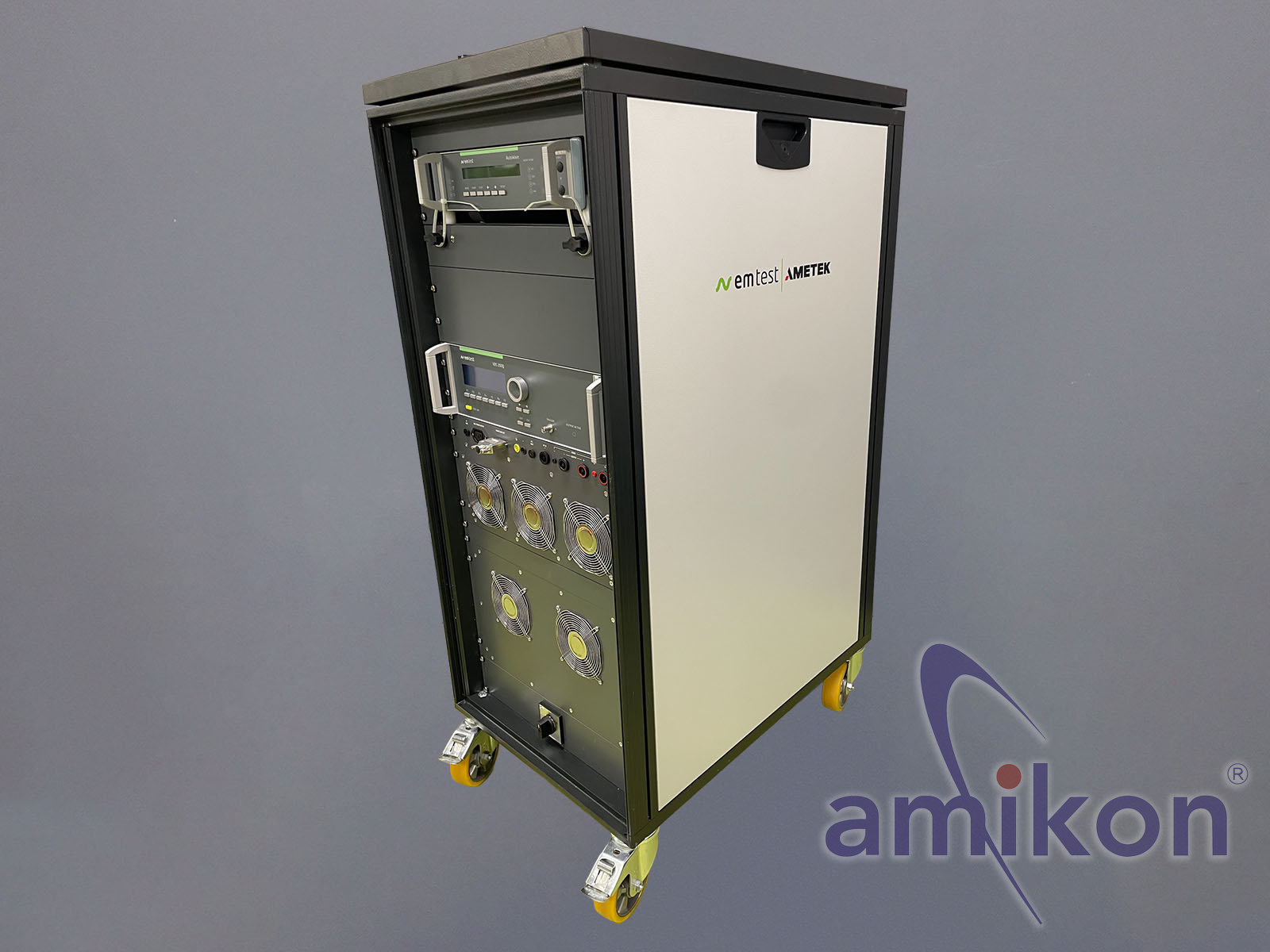

Lieferumfang: (Siehe Bild)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
