UNHOLTZ-DICKIE TA117SA-560 Vibrationsprüfanlage Shaker SALL50F Klimakammer

Unholtz-Dickie Vibrationsprüfanlage

Unholtz-Dickie 560 Shaker-System +
SALL50F Power Amplifier +
HS-Simulatoren Klimaprüfschrank HS 520 K 60 V

Professionelle elektrodynamische Vibrationsprüfanlage / Shaker-System
Hersteller: Unholtz-Dickie Corporation / HS-Simulatoren Horstmann GmbH

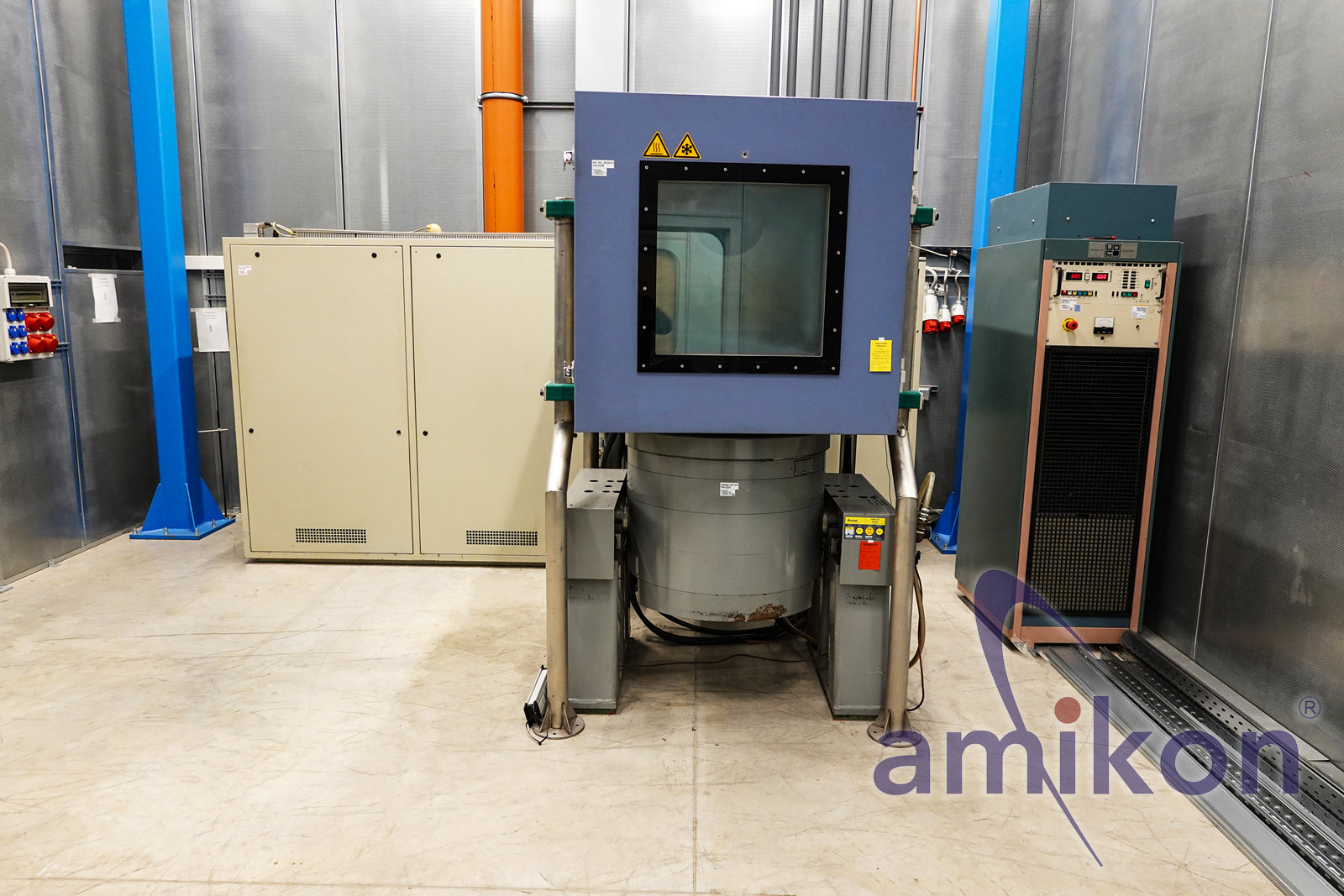

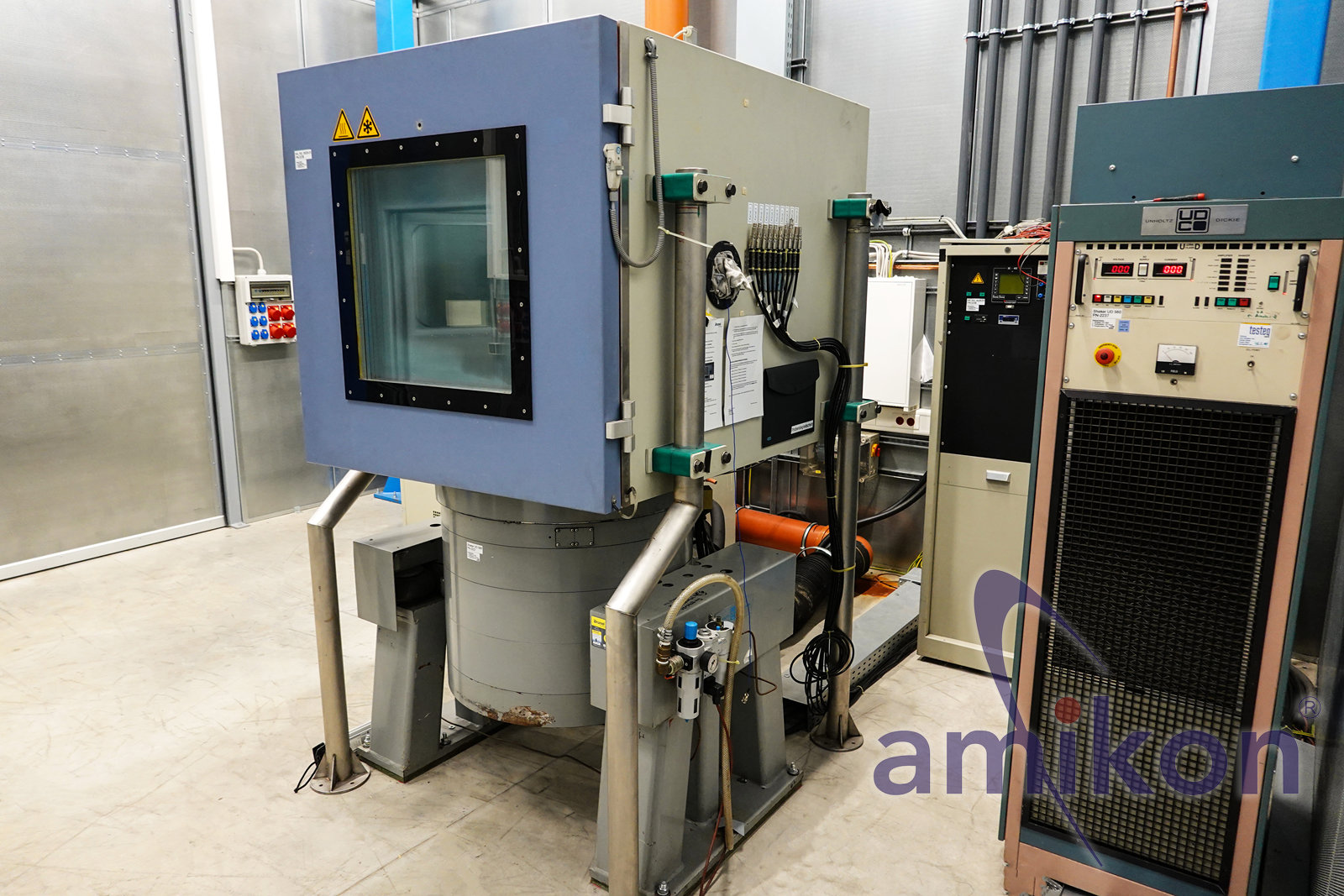

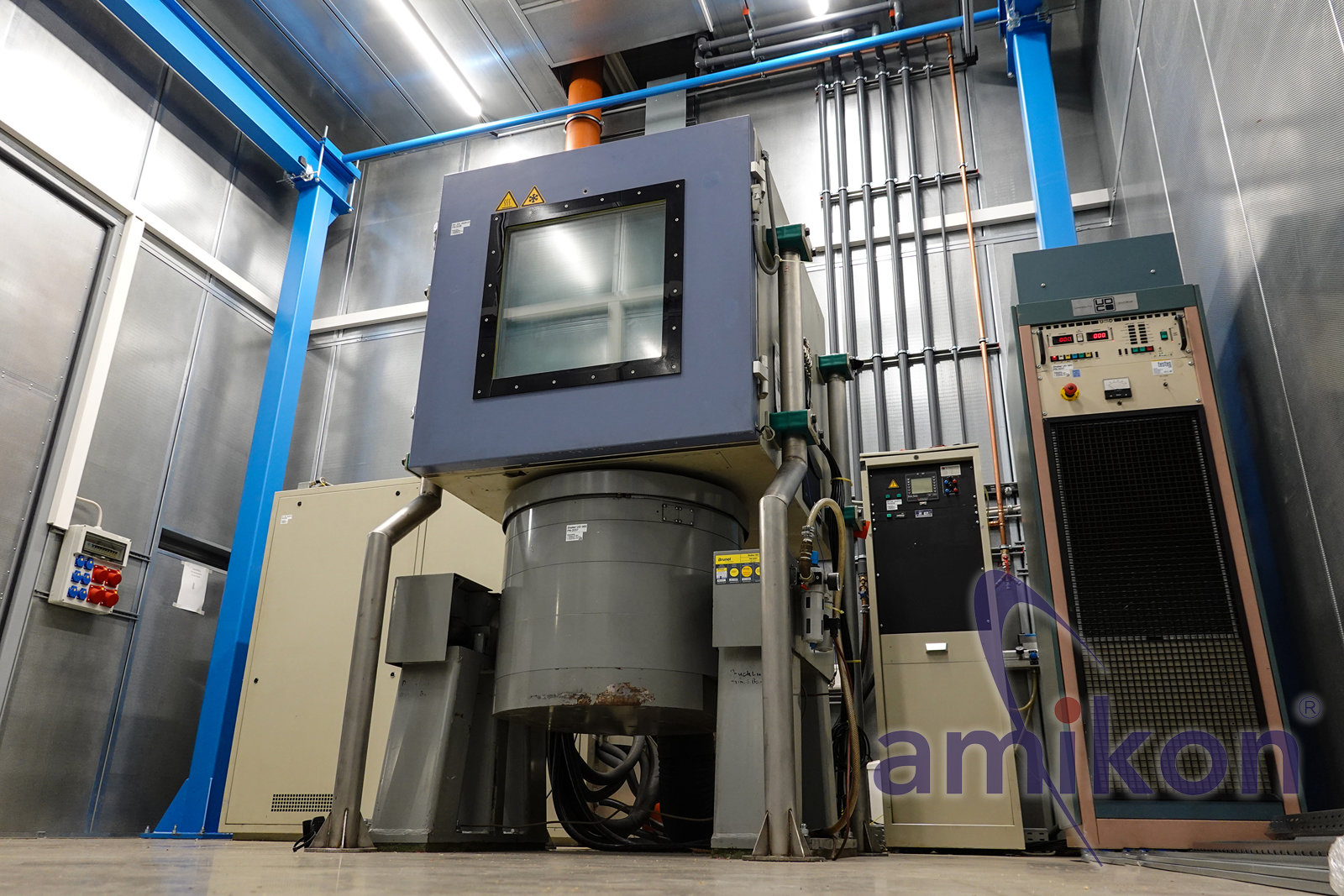

Komplette Industrie-Prüfanlage mit Klimaprüfschrank

Zum Verkauf steht eine gebrauchte elektrodynamische Vibrationsprüfanlage
bestehend aus Unholtz-Dickie Shaker Modell 560,
SALL50F Power Amplifier, Steuer-/Regelsystem
sowie HS-Simulatoren Klimaprüfschrank HS 520 K 60 V.

Geeignet für Vibrationsprüfungen, Schockprüfungen,
Klimaprüfungen, Umweltsimulation,
Automotive, Elektronikprüfung, Forschung & Entwicklung
sowie industrielle Qualitätssicherung.

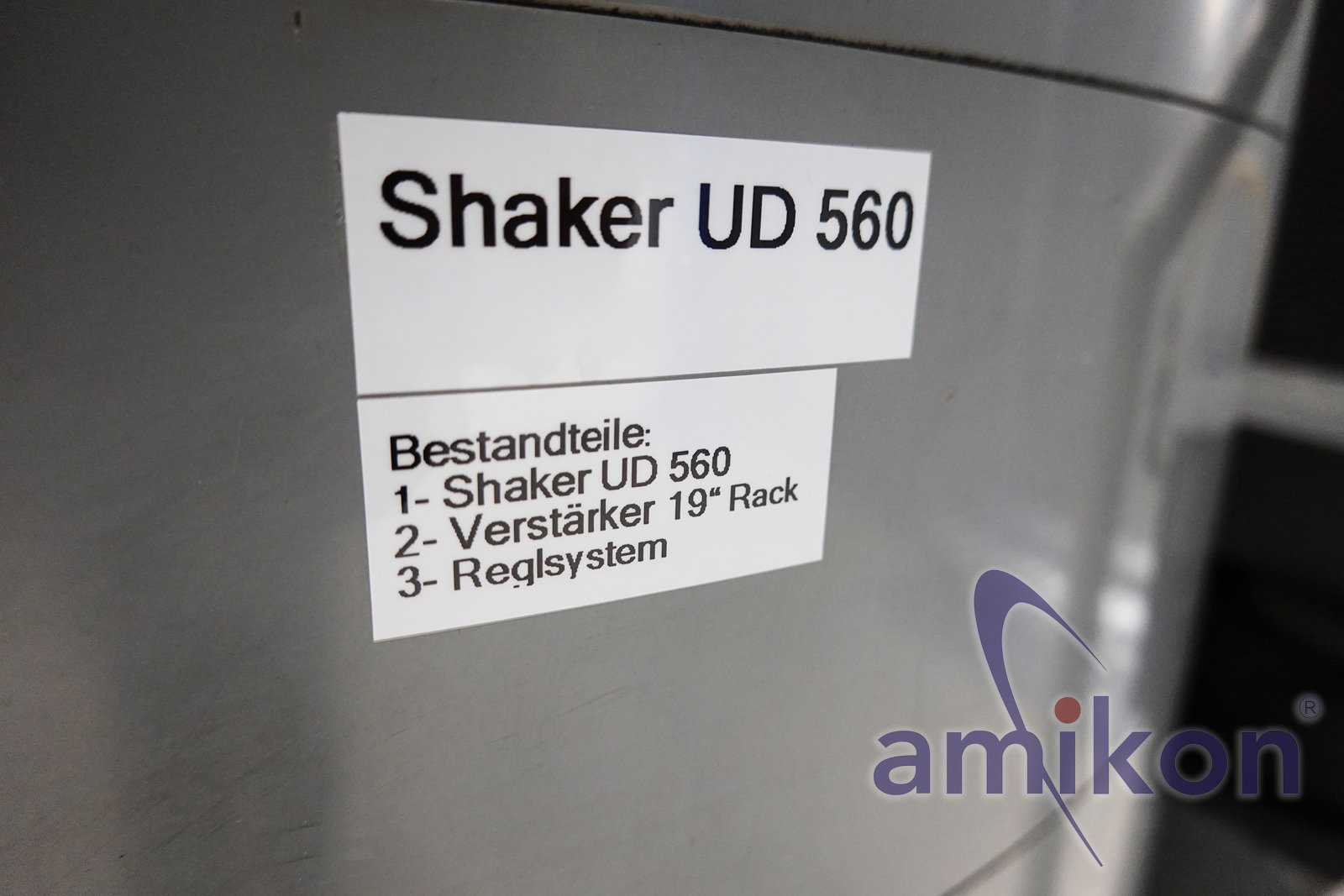

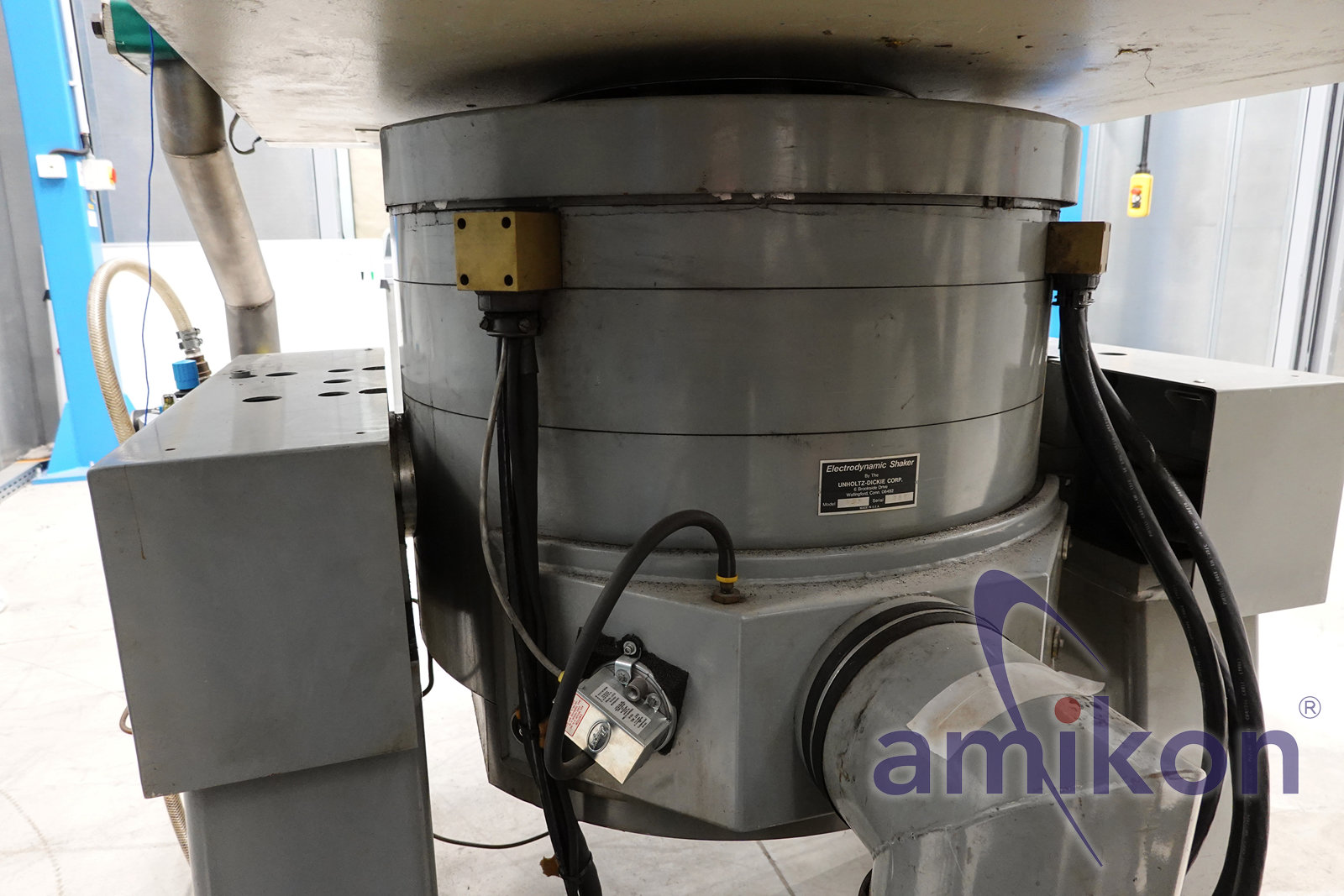

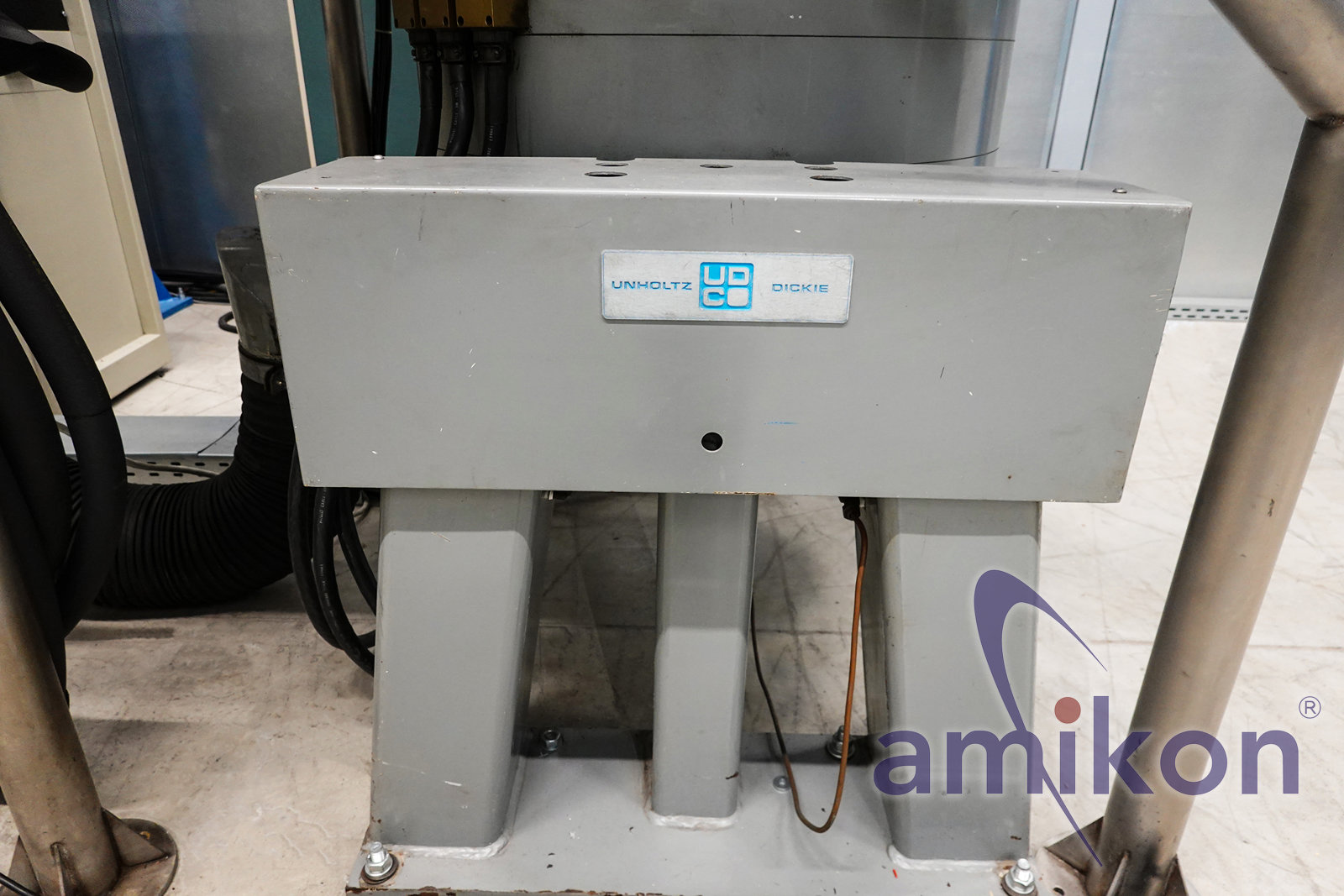

Unholtz-Dickie Shaker / Vibrator

Hersteller: Unholtz-Dickie Corporation
Modell: 560
System: TA117SA-560
Ausführung: elektrodynamischer Shaker / luftgekühlt

Sinuskraft: 6000 lbf peak / 26,7 kN peak
Randomkraft: 5200 lbf RMS / 23,1 kN RMS
Max. Beschleunigung freier Tisch: 100 g |/981 m/s²
Shaker-Hub: 1 inch |/25,4 mm
Axiale Resonanzfrequenz: ca. 2200 Hz / ca. 2,2 kHz

Armature effective weight:
45 lb / ca. 20,4 kg

Driver Coil:
200 A Sine / 140 A Random
Kühlung: Luft

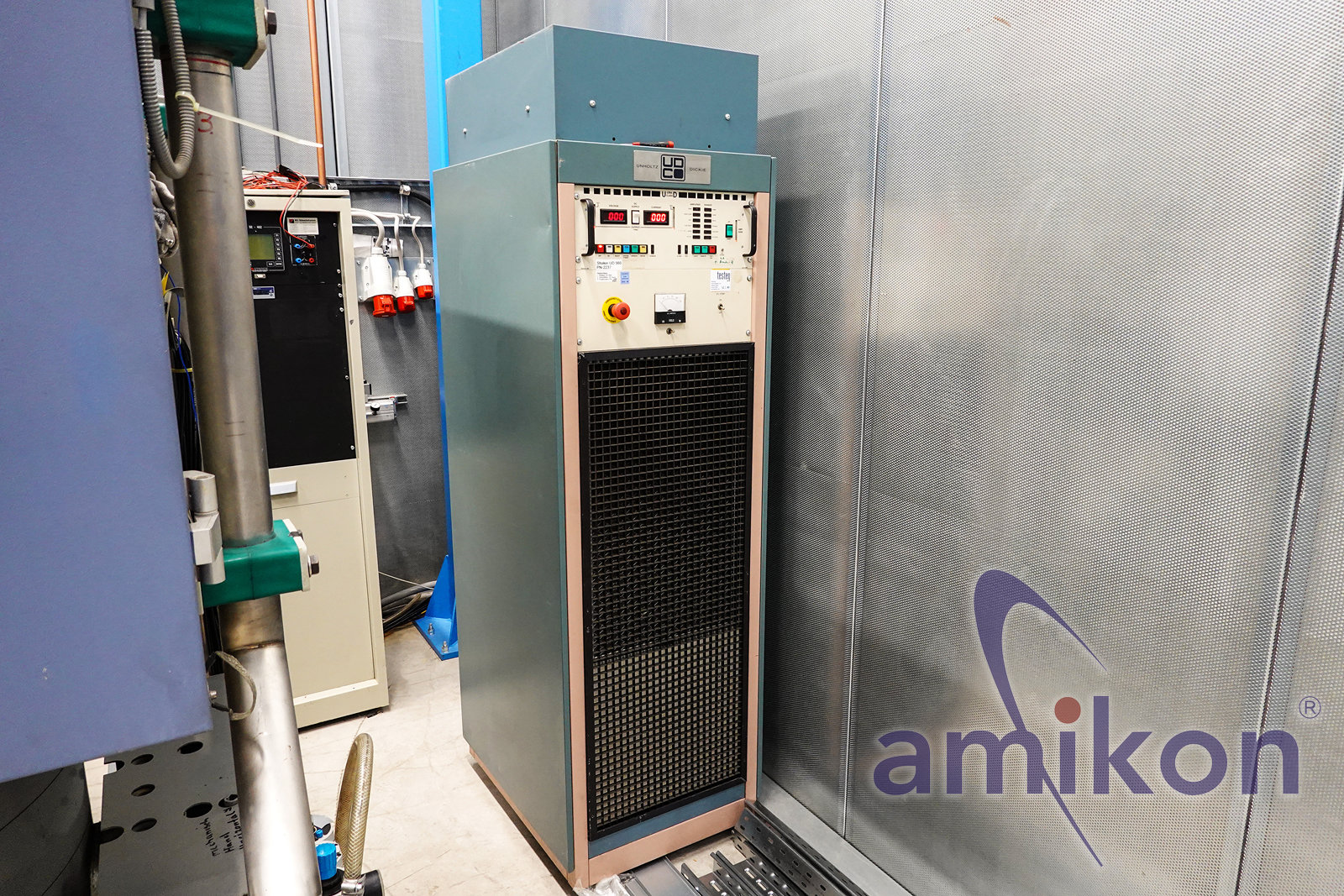

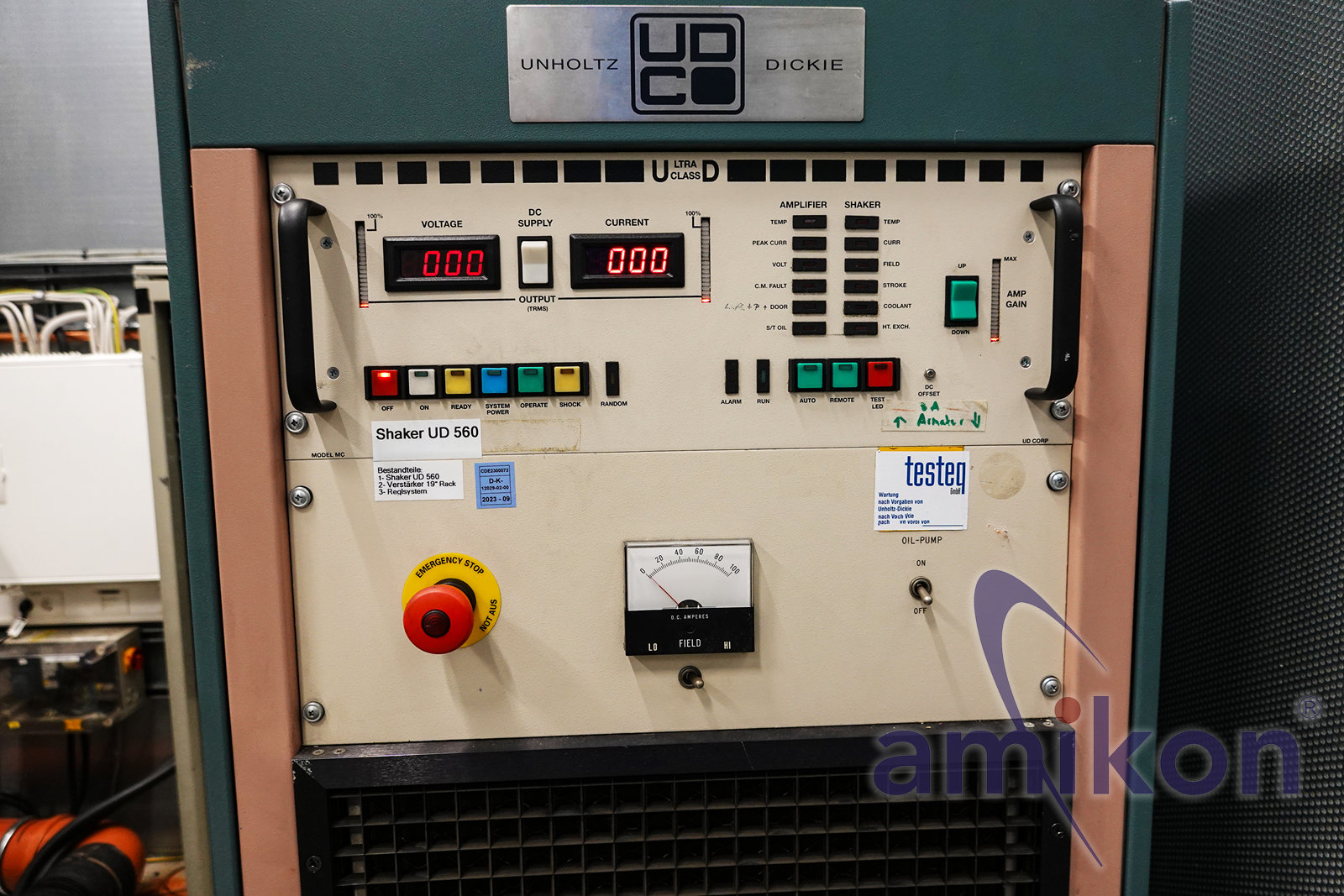

Unholtz-Dickie Leistungsverstärker

Hersteller: Unholtz-Dickie Corporation
Typ: SALL50F Power Amplifier
Dokumentation vorhanden

Versorgung laut Unterlagen:
400 V / 3 Phase / 50 Hz

Leistungsaufnahme:
Amplifier / Field Supply:
41 kVA / 60 A

Shaker Blower:
15 kVA / 22 A

Gesamtleistung System:
56 kVA / 82 A

Power Amplifier Maximum Driver Currents:
440 A RMS OUT SINE
300 A RMS OUT RANDOM

Steuerung / Regeltechnik

Control Console:
MA117SA-560

Charge Amplifier:
Typ 122P

VWIN II Controller-Unterlagen vorhanden
DSP-basierte Echtzeitregelung
4 Eingangskanäle, erweiterbar auf 8 oder 16
2 Ausgangskanäle

Schnittstellen laut Unterlagen:
TCP/IP
RS232
USB
Ethernet
Digital I/O

Unterstützte Prüfarten laut Unterlagen:
Random Vibration
Sine Vibration
Resonance Dwell
Classical Shock Pulse
SRS Shock & Analysis
Sine-on-Random
Random-on-Random
Gunfire
Long Time History Control
Signal Analyzer / Transient Capture

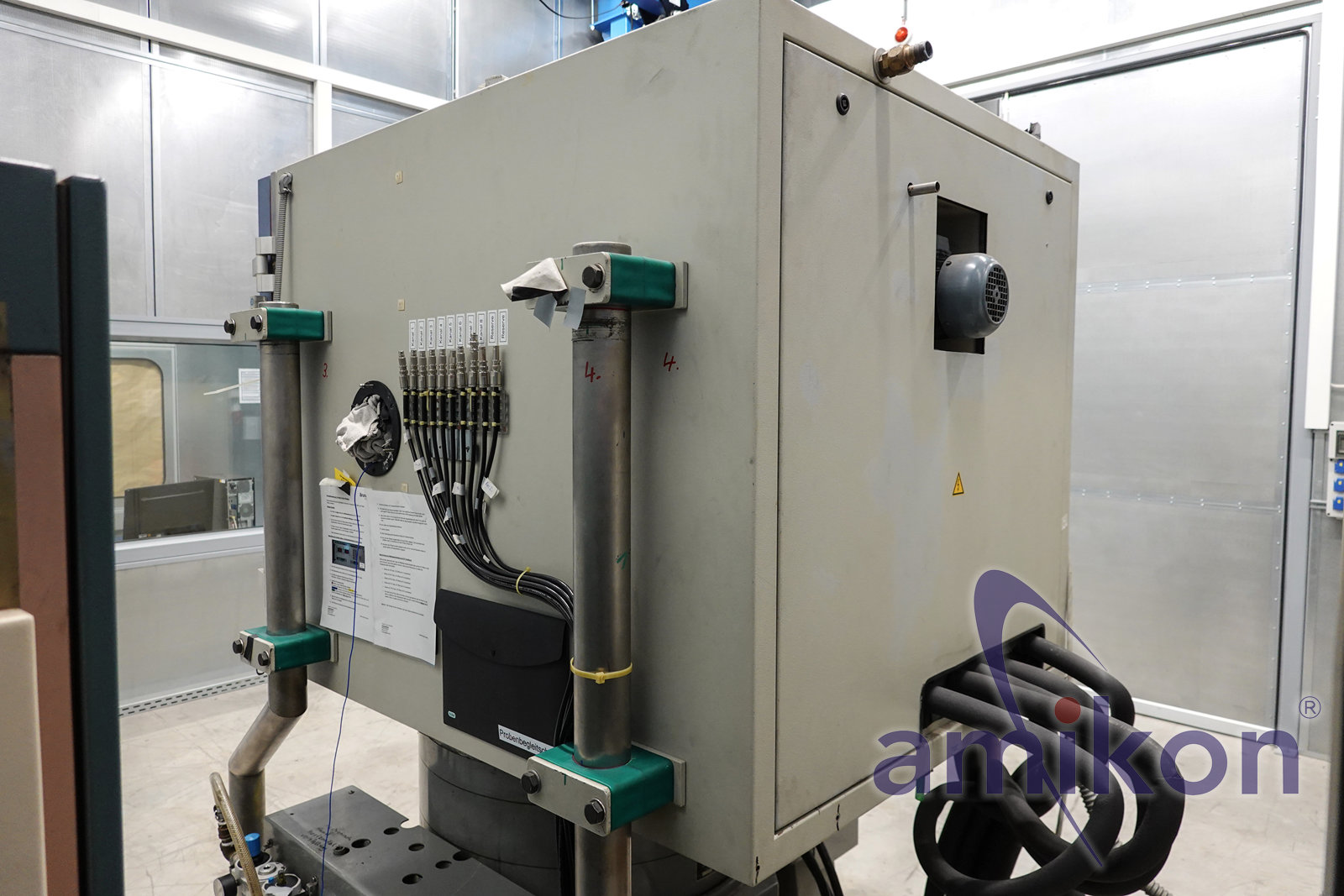

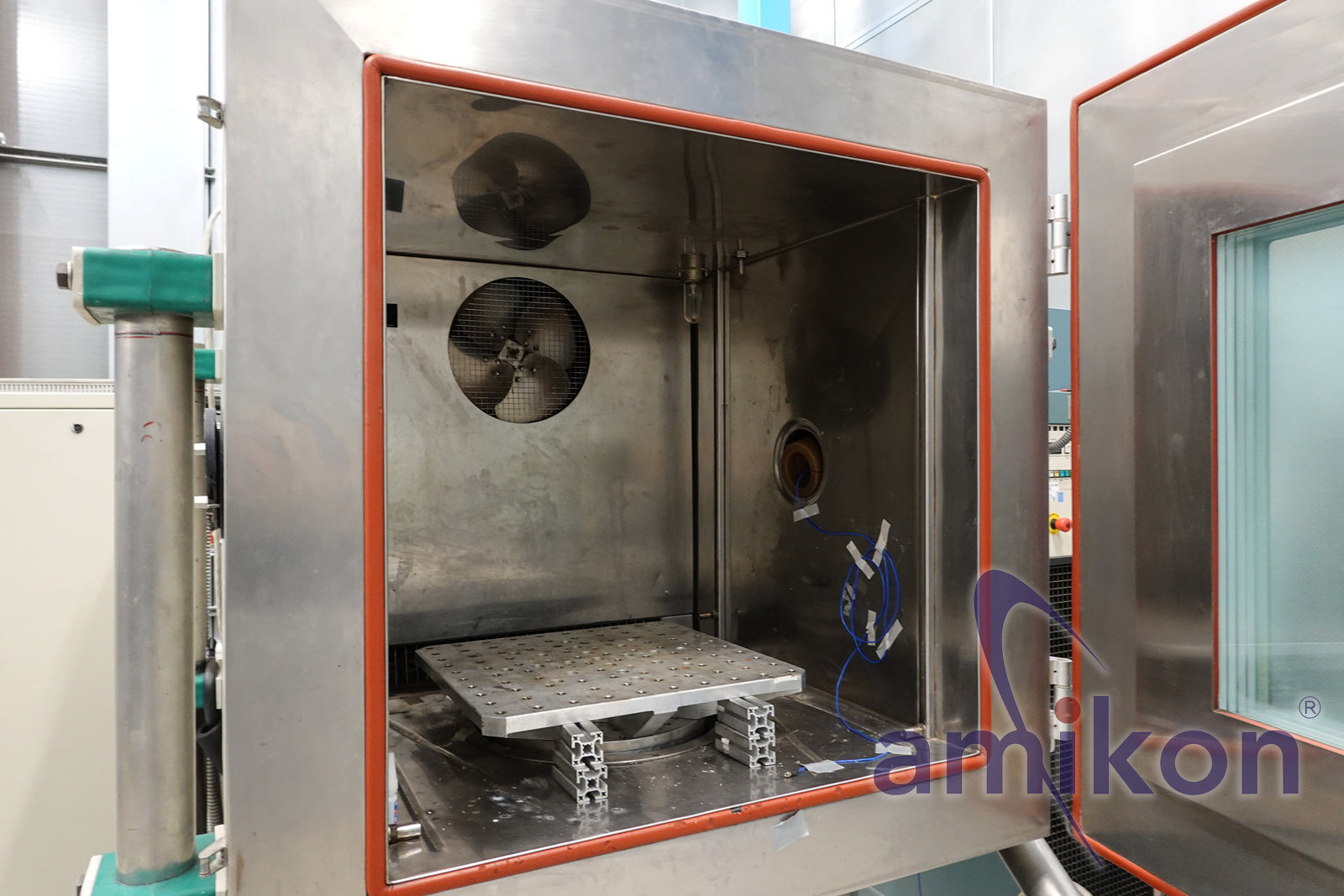

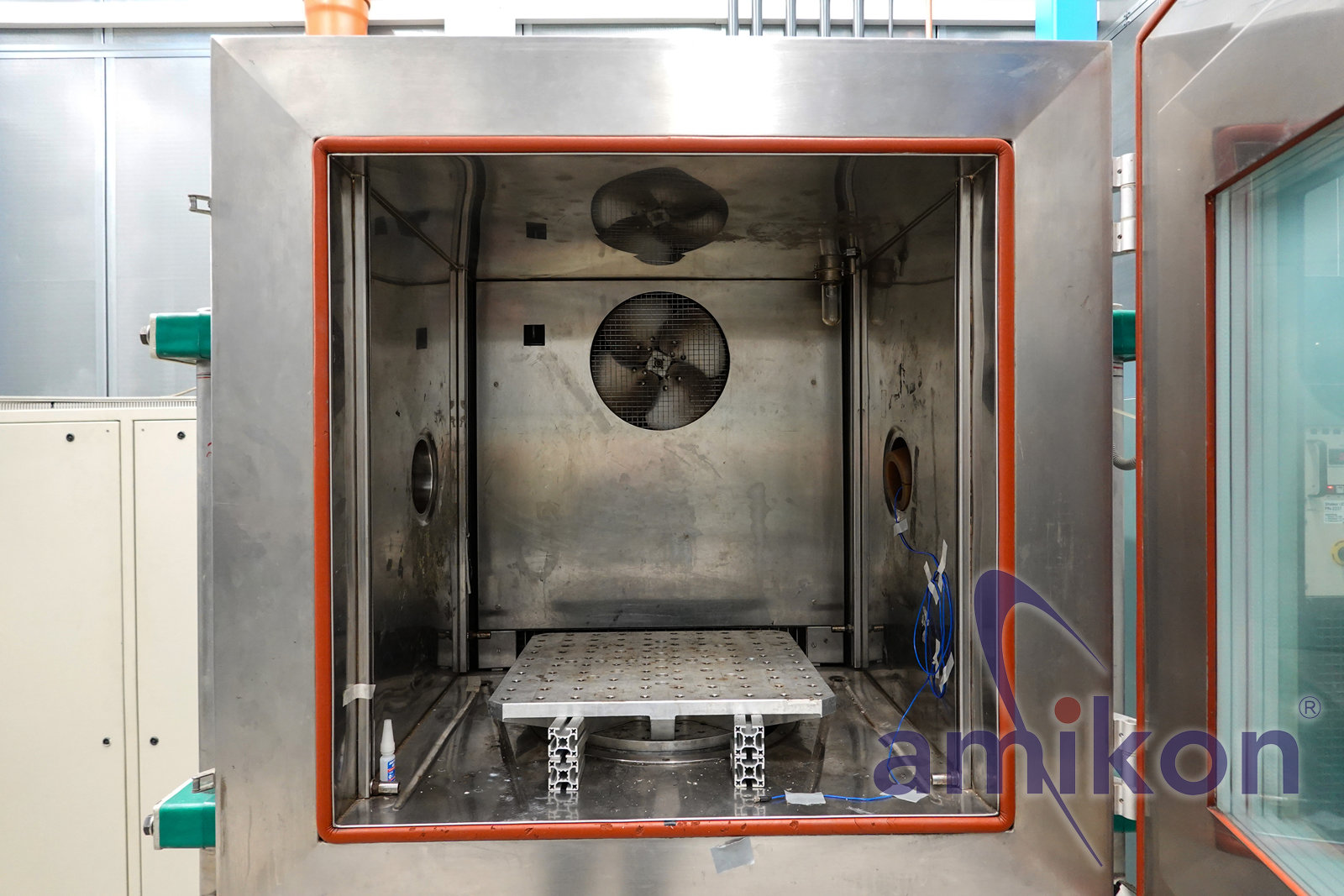

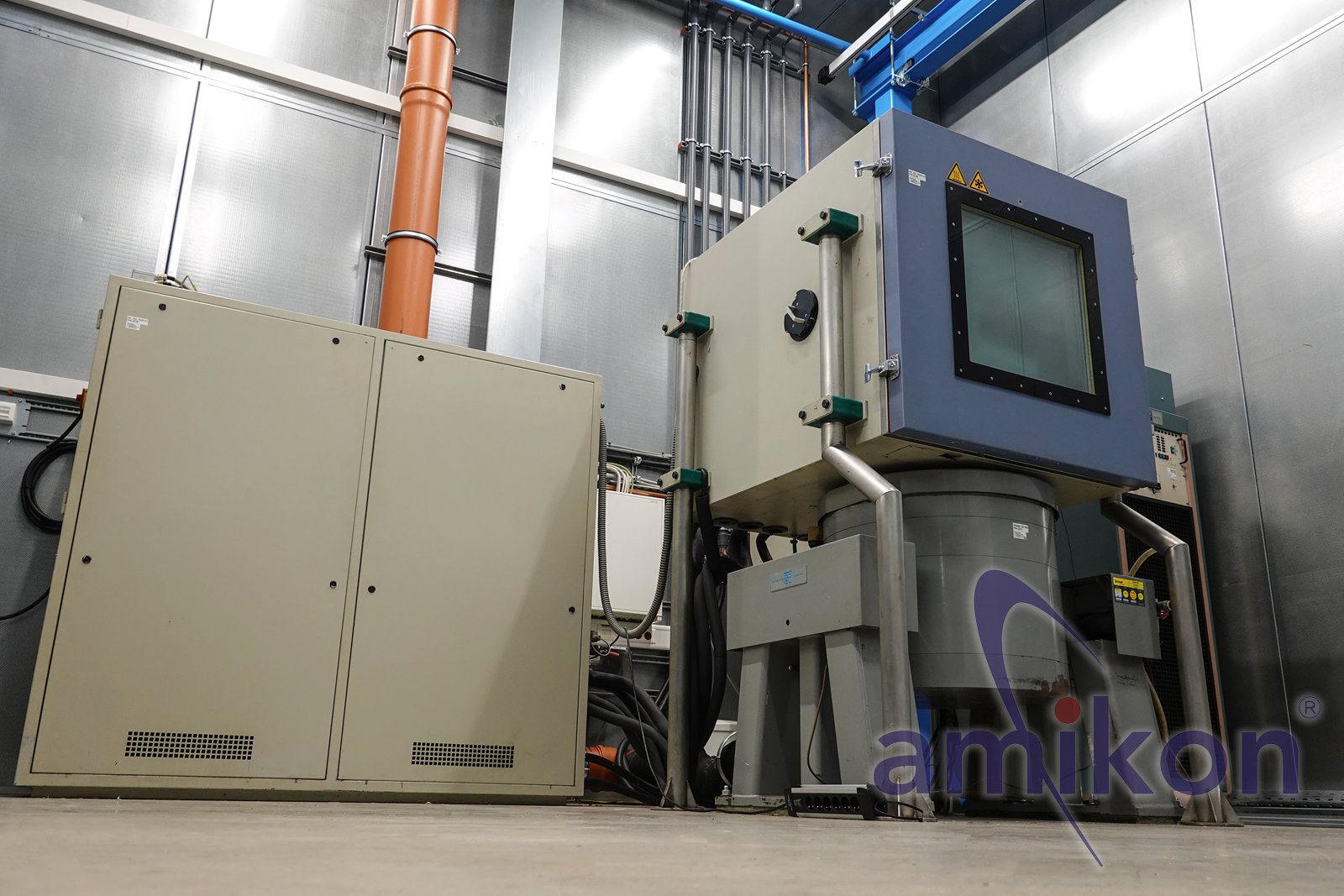

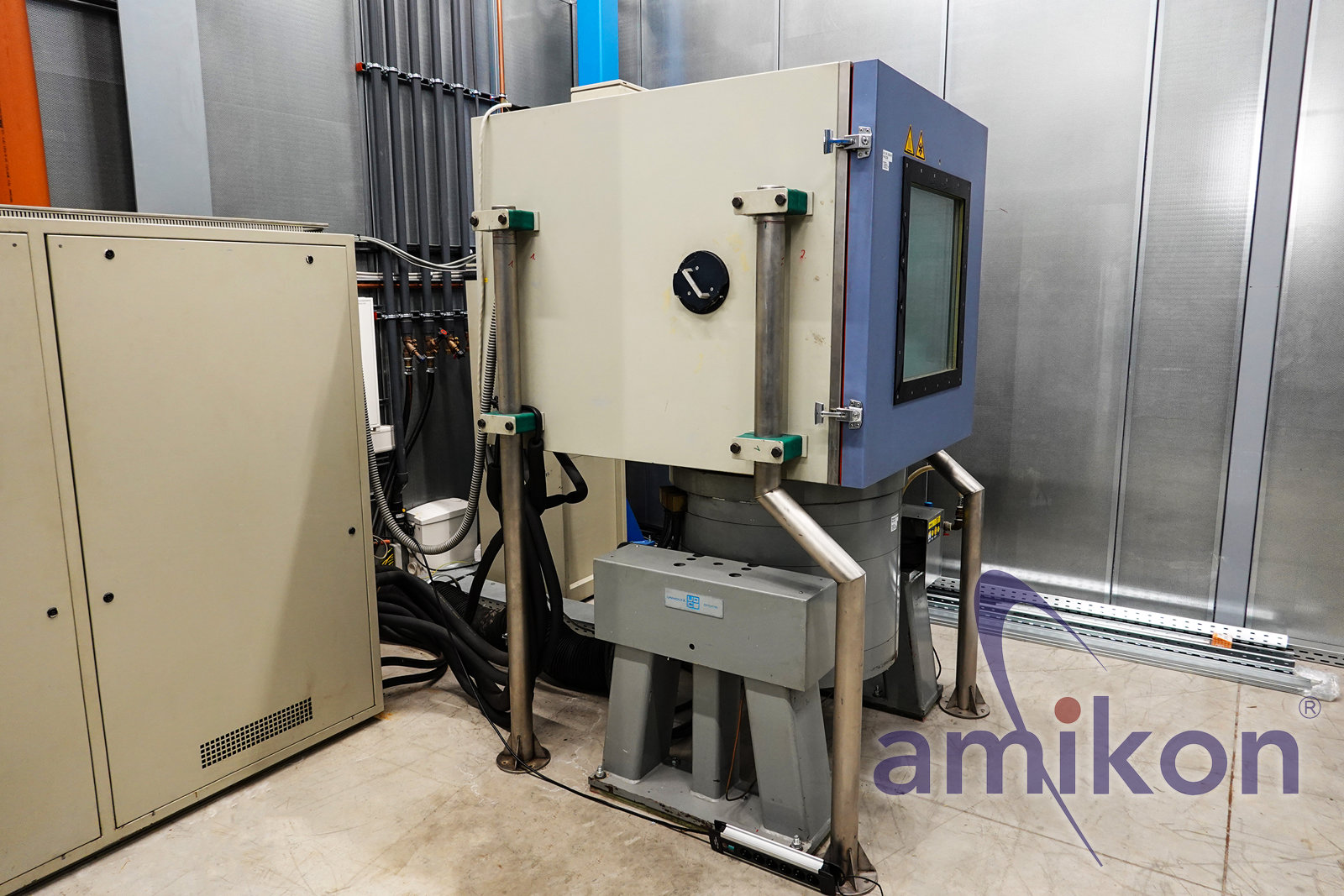

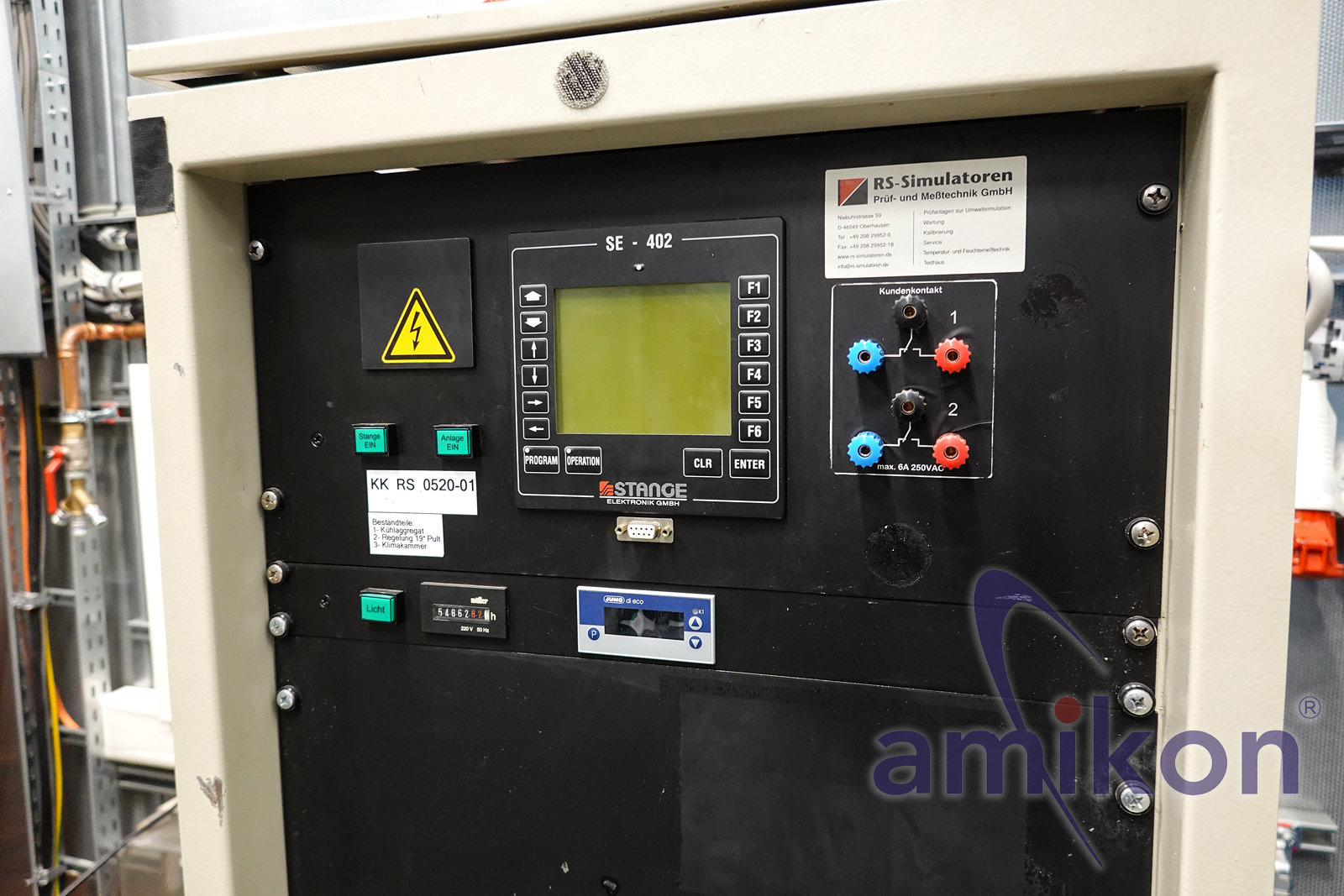

HS-Simulatoren Klimaprüfschrank

Hersteller: HS-Simulatoren Horstmann GmbH
Typ: HS 520 K 60 V
Fabrik-Nr.: HS 315.3
Baujahr: 1988

Temperaturbereich:
-60°C bis +180°C

Anschlussdaten:
380 V
17 A
10 kW

Kältemittel laut Typenschild:
R13 / R502

Dokumentation

Originale Systemunterlagen / Handbücher vorhanden.
Unter anderem mit:

System Specifications
System Data
Operating Instructions
Maintenance Manual
System Diagrams
Performance Curves
Software Update Manual
Controller-Unterlagen
Amplifier-Unterlagen

Abmessungen / Gewicht

Große industrielle Vibrationsprüfanlage / Schwerlastsystem

Armature effective weight:
45 lb / ca. 20,4 kg

Verstärker-Abmessungen laut Unterlagen:
Höhe: ca. 1000 mm
Breite: ca. 537 mm
Tiefe: ca. 825 mm

Klimaprüfschrank HS 520 K 60 V:
Außenmaße ca.:
Breite: ca. 1200 mm
Tiefe: ca. 1800 mm
Höhe: ca. 2000 mm

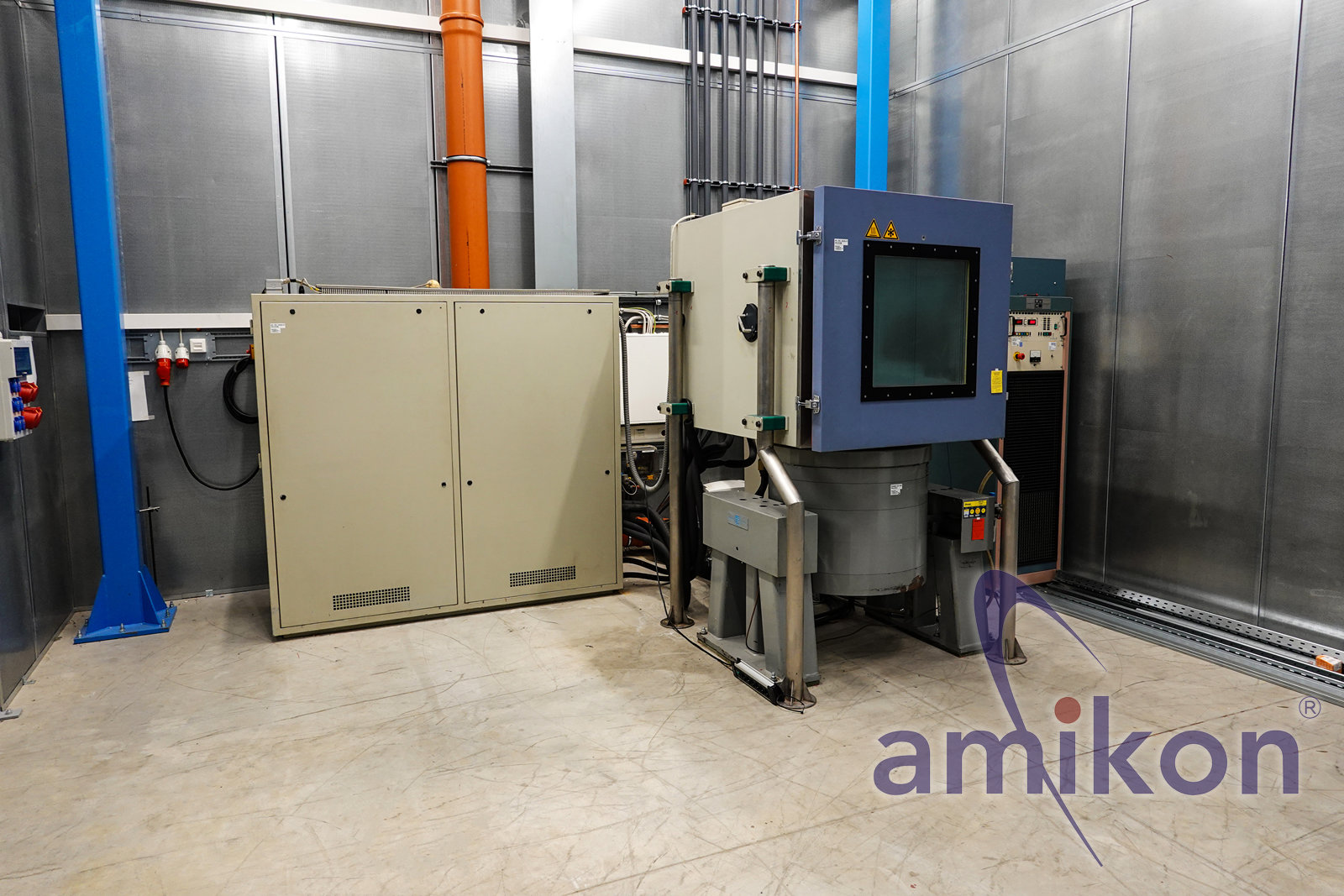

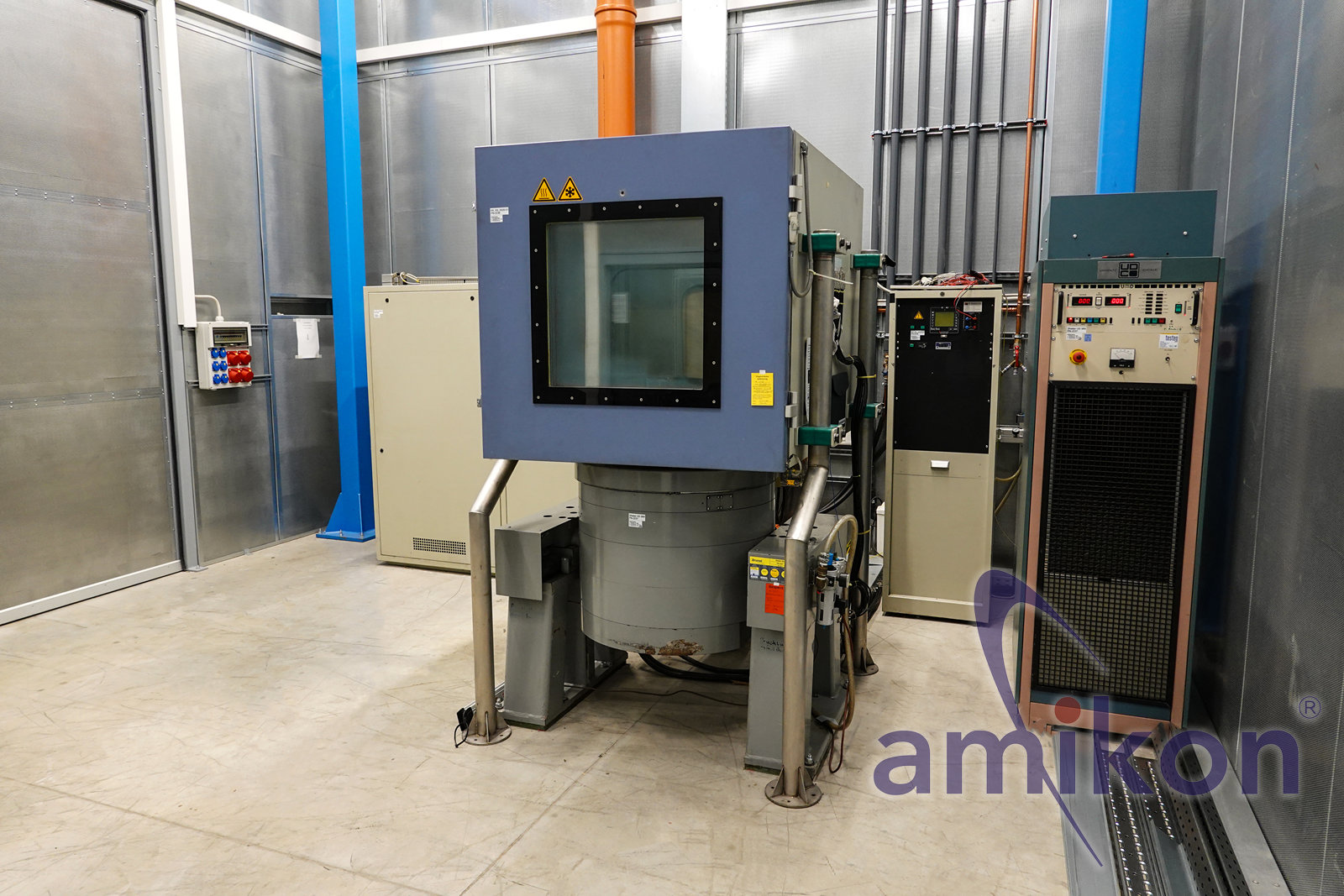

Gesamtsystem bestehend aus:
Shaker

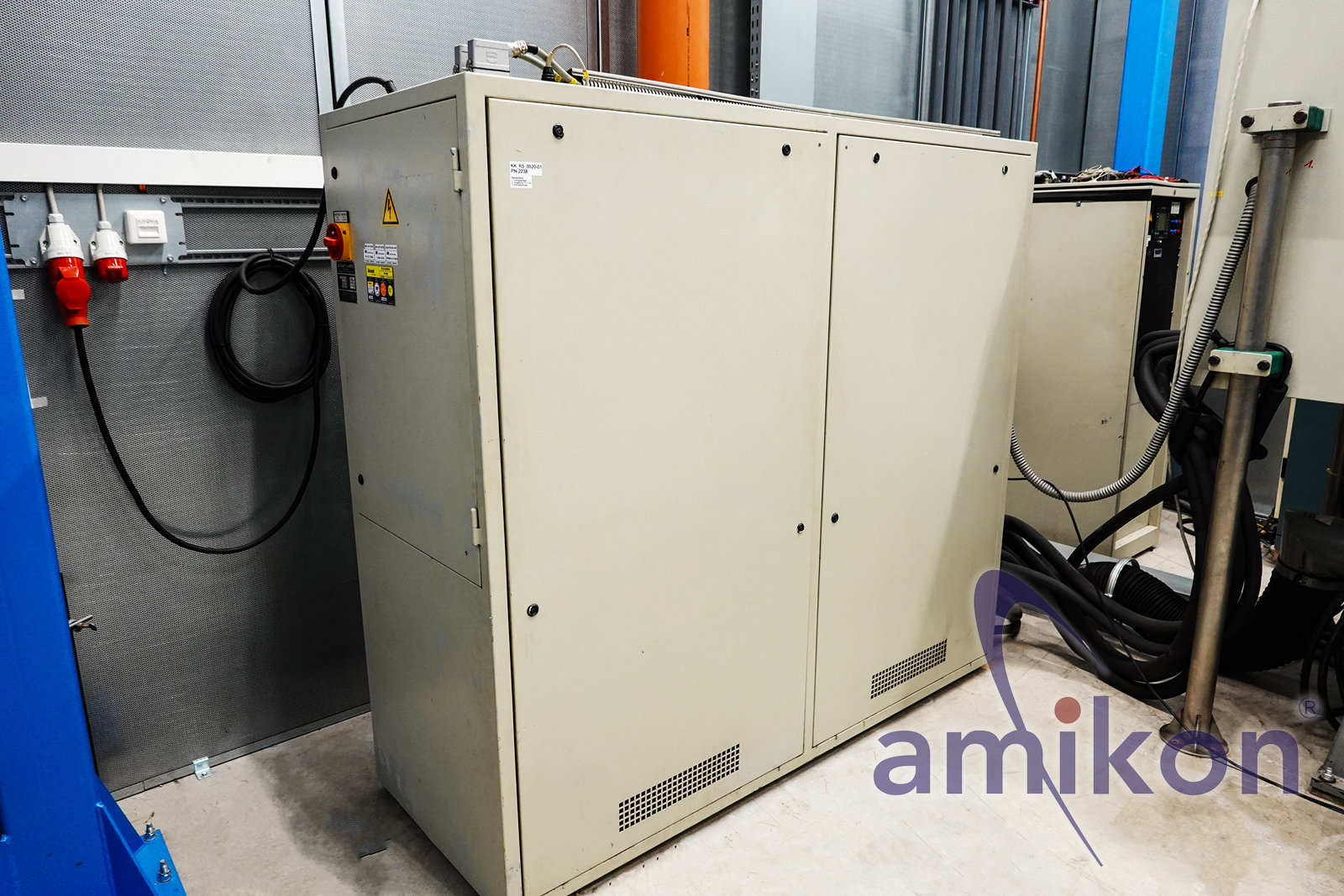

Power Amplifier
Steuerkonsole
Blower
Klimaprüfschrank

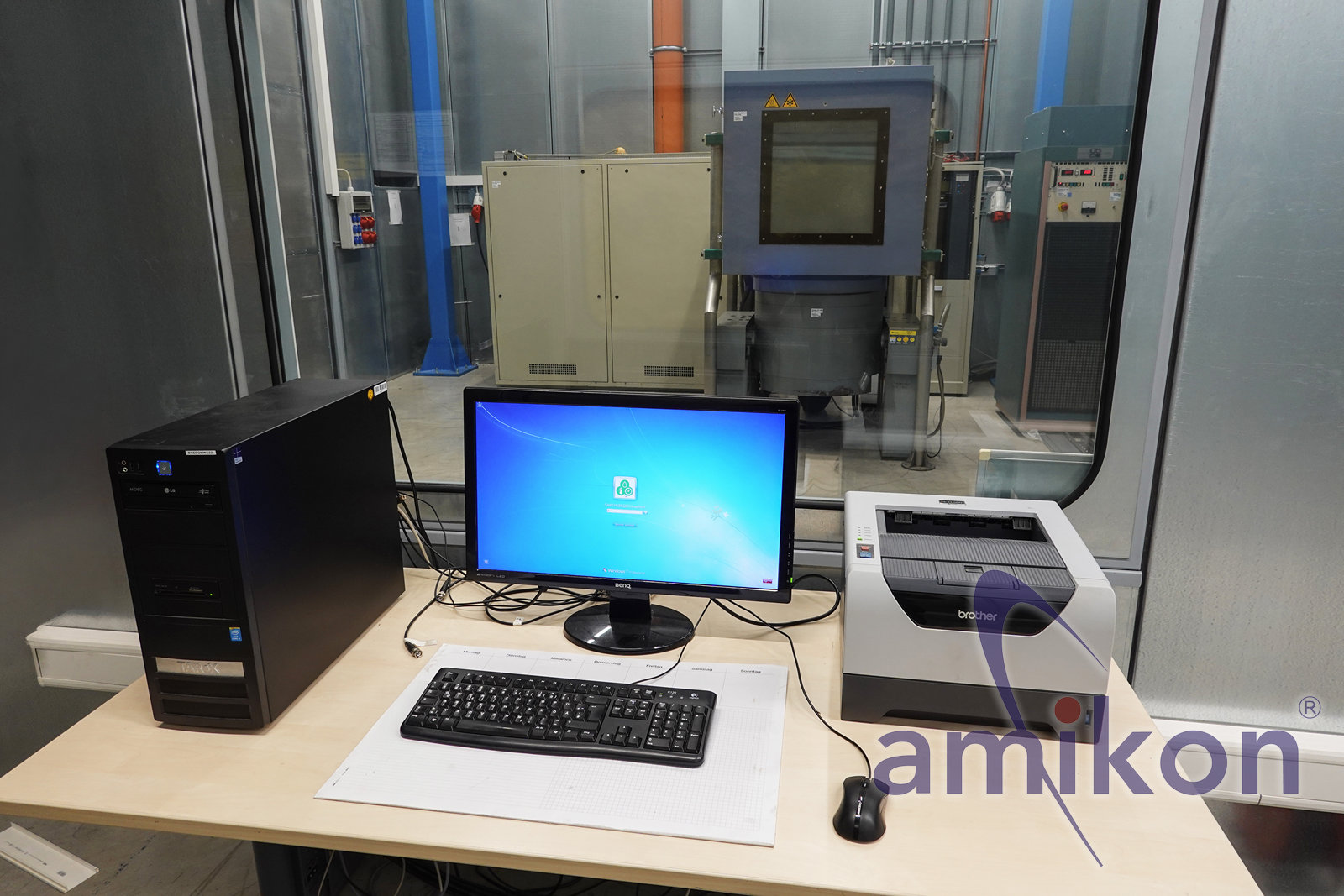

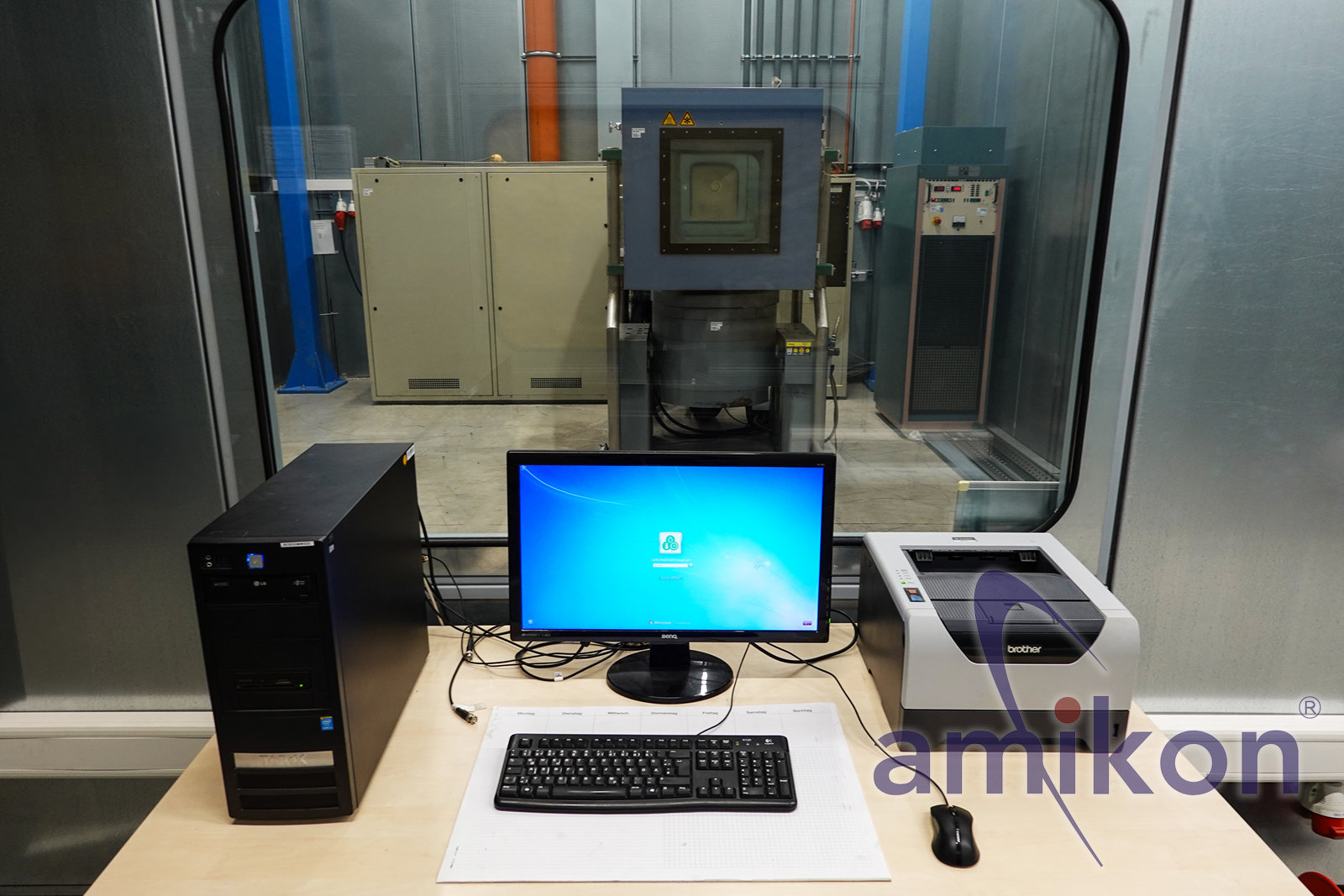

Industrie-PC / Controller

Gesamtgewicht der Anlage geschätzt:
ca. 2500 – 4000 kg
(je nach Ausstattung und Zubehör)

Maße und Gewichte der Gesamtanlage
können je nach Aufstellung und Zubehör abweichen.
Besichtigung, Nachmessen und Prüfung vor Ort
nach vorheriger Absprache ausdrücklich möglich und erwünscht.

Lieferumfang

Unholtz-Dickie Shaker Modell 560
Unholtz-Dickie SALL50F Power Amplifier
Steuerkonsole / Regelsystem
Charge Amplifier
HS-Simulatoren Klimaprüfschrank HS 520 K 60 V
Industrie-PC / Monitor laut Bildern
Dokumentation und Zubehör laut Bildern

Zustand

Gebrauchte Industrieanlage.
Optischer Zustand siehe Bilder.
Anlage stammt aus gewerblichem Industrieeinsatz.
Funktionsumfang nicht abschließend geprüft.

Besichtigung nach vorheriger Terminabsprache
ausdrücklich möglich und erwünscht.

Verkauf ausschließlich an Gewerbetreibende.
Verkauf erfolgt gebraucht ohne Garantie oder Gewährleistung.
Alle Angaben nach bestem Wissen laut Typenschildern,
Unterlagen und sichtbar erkennbaren Daten.

Transport

Schwere Industrieanlage.
Transport nur per geeigneter Spedition.
Verladung und Abholung nach vorheriger Absprache möglich.

Lieferumfang und Zustand siehe Bilder.
Weitere Fragen beantworten wir gerne telefonisch oder per Nachricht.
