Schwartz Rollenherd-Ofenanlage GA1665 950°C

Art.-ID: 19977

Zustand: Gebraucht

Bestand: Noch ${ $store.getters['19977/currentItemVariation'].stock.net } auf Lager

ZAHLUNGSARTEN:

²

var src = "https://www.paypal.com/sdk/js?currency=EUR&client-id=ATiL-2VyuoyrVayNqMgVsBsVRmEUGU2Vy6XUqyeJPZh99Y0KPYRGHc9hpl3j2O_a2h3iB6SRkTud0fhV&components=messages"; if(!document.querySelector('script[src="' + src + '"]')) { var script = document.createElement("script"); script.type = "text/javascript"; script.id = "paypal-installment-banner"; script.src = src; script.rel = "preload"; document.body.appendChild(script); }
* zzgl. ges. MwSt. zzgl. Versandkosten

Schwartz

Hier bieten wir Ihnen eine Rollenherd-Ofenanlage an.
Hauptkomponenten der Rollenherd-Ofenanlage:
-Ofen
-Einlauf- und Auslauftisch

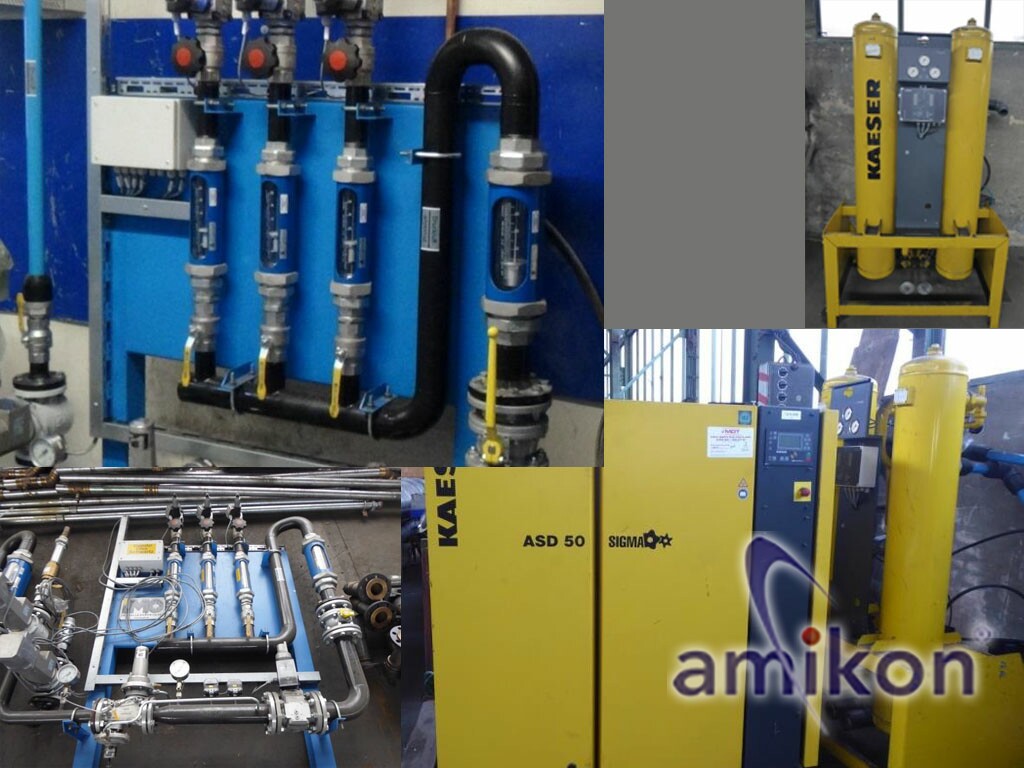

-Kompressor für Getrocknete Luft und Stickstoffversorgung
-Taupunktregelung

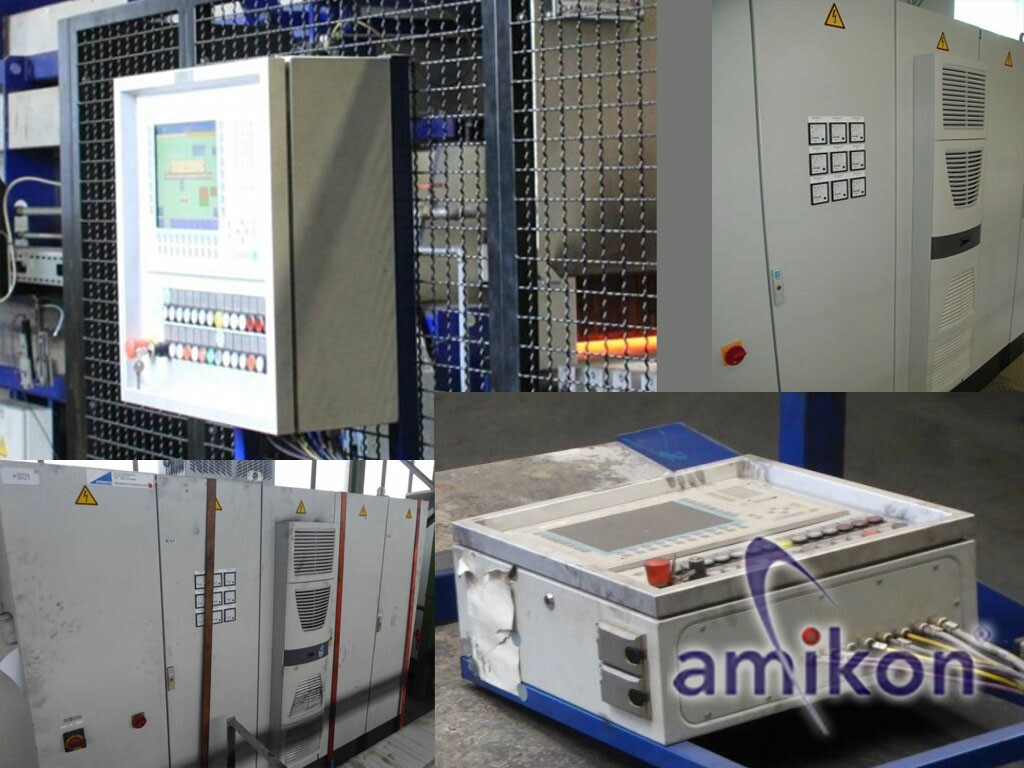

-Bedieneinheit, Steuerung und Schaltschränke

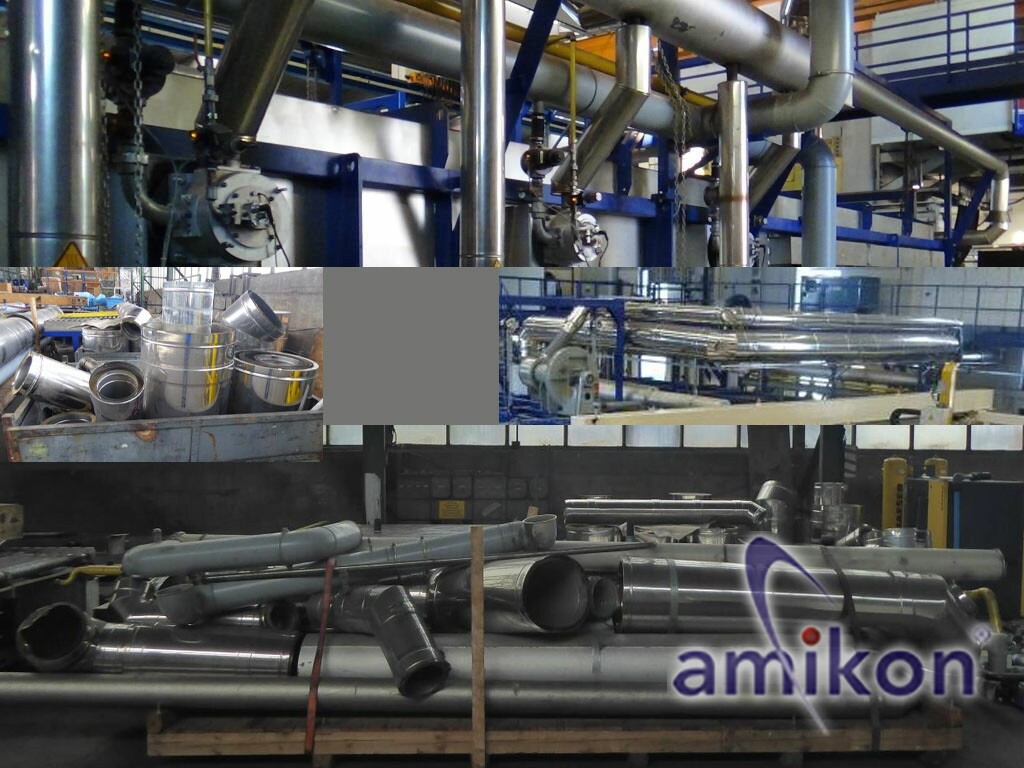

-Abgasrohre
Technische Daten
Platinendaten
Werkstoffdaten: Material 22 MnB5 (1.5528) mit Aluminium- Siliziumbeschichtung
Platinenformen: Rechteckplatinen / Verschiedenste Formplatinen
Platinenabmessungen: Platinendicke: 1 - 4 mm
Platinenlänge: 700 - 2000 mm
Platinenbreite: 100 - 500 mm
Rollenherd-Ofenanlage
Typ: GDR 23-120-2-30-98-1
Abmessungen der Wärmebehandlungsanlage, ca.: Länge: 18.005 mm
Breite: 4.503 mm
Höhe: 4.839 mm
Gesamtgewicht, ca.: 25.500 kg
Elektrische Daten der Gesamtanlage
Betriebsspannung: 3 x 400 V / 50 Hz/PEN
Steuerspannung SPS: 230 VAC / 24 VDC
Elektrische Anschlussleistung für
Hauptnetz, ca.: 130 kW
Elektrische Anschlussleistung für
Notnetz, ca.: 15 kW
Temperaturen
Ofentemperatur, max.: 980°C
Arbeitstemperatur, max.: 950°C
Erwärmung der Platinen von: 20°C auf 930°C bei 950°C Ofentemperatur

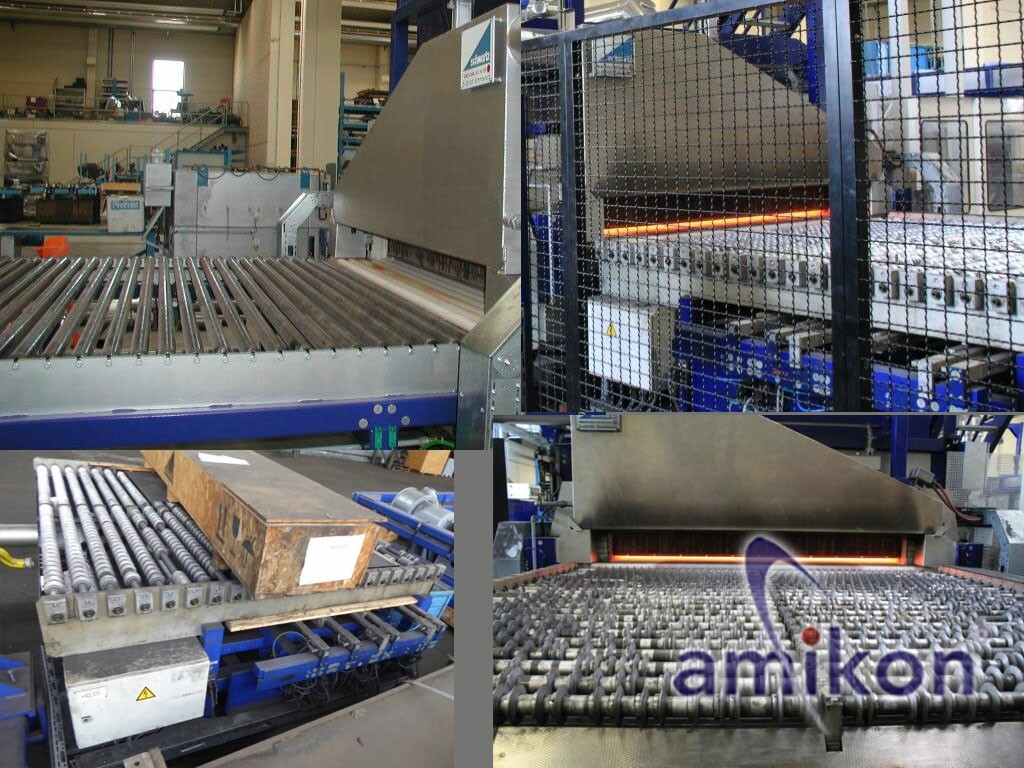

Aufgaberollgang
Abmessungen, ca.:
Länge: 2.350 mm
Breite: 3.222 mm
Höhe: 1.120 mm
1.110 mm Transportniveau
Gesamtgewicht, ca.: 2.000 kg
Motorleistung Aufgaberollgang
Getriebemotor für Aufgaberollgang RG01 0,75 kW (frequenzgesteuert)
Rollenherdofen
Anzahl der Heizzonen 6 Stück
Nutzmaße, ca.:
Länge: 12.305 mm
(beheizte Strecke)
Breite: 2.300 mm
Höhe: 200 mm
Außenmaße des Ofens, ca.:
Länge: 13.365 mm
Breite: 3.780 mm
Höhe: 2.785 mm
Gesamtgewicht, ca.: 20.500 kg
Motorleistungen Ofen
Rollgang RG02:
Getriebemotor für Ofenrollgang: 1,50 (frequenzgesteuert)
Rollgang RG03:
Getriebemotor für Ofenrollgang 1,10 (frequenzgesteuert)
Rollgang RG04:
Getriebemotor für Ofenrollgang 1,50 (frequenzgesteuert)
Herdrollen
Material: keramische Hohlrollen und Vollrollen im Ofenbereich
Durchmesser der Keramikrollen, ca.: 60 mm
Rollenteilung: 75 mm

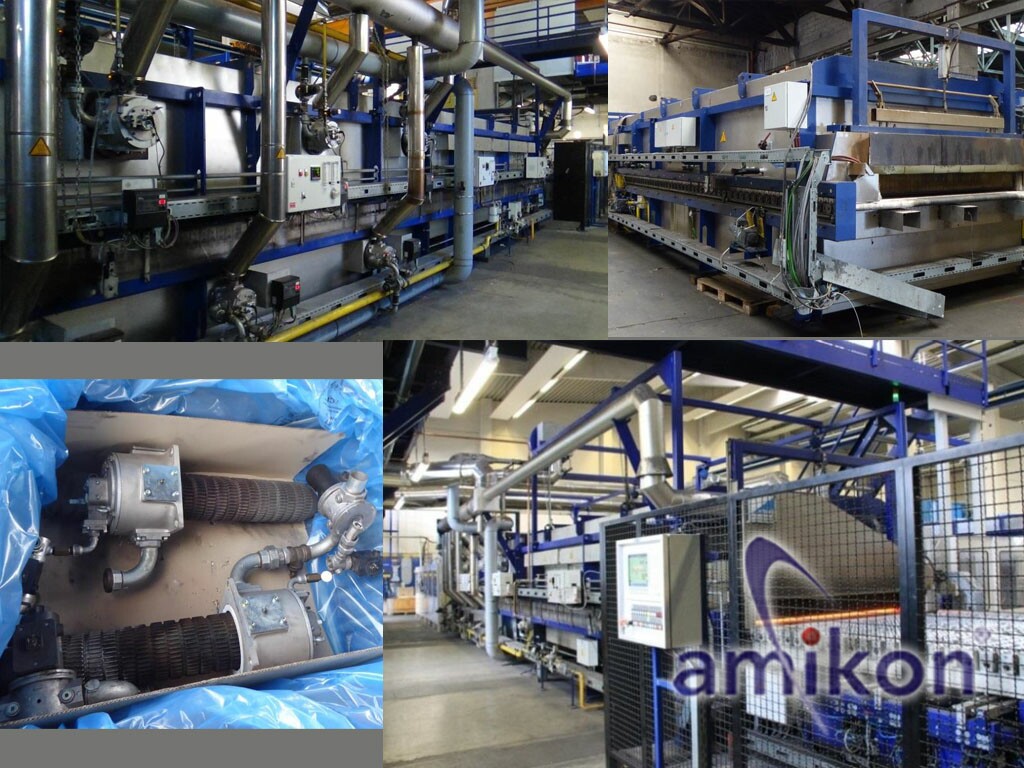

Beheizung Ofen
a) Gasbeheizte Strecke:
Heizzone 1: 3 x 100 kW Gasbrenner indirekt beheizt
Heizzone 2: 1 x 100 kW Gasbrenner indirekt beheizt
2 x 60 kW Gasbrenner indirekt beheizt
Heizzone 3: 2 x 60 kW Gasbrenner indirekt beheizt
b) Widerstandsheizung (Elektroheizung):
Heizzone 4: 40 kW
Heizzone 5: 40 kW
Heizzone 6: 40 kW
Entnahmerollgang, Zentriereinrichtung
Abmessungen, ca.:
Länge: 2.485 mm
Breite: 3.186 mm
Höhe: 1.125 mm
1.110 mm Transportniveau
Gesamtgewicht, ca.: 3.000 kg
Motorleistung Entnahmerollgang
Getriebemotor für Entnahmerollgang RG04 1,50 kW (frequenzgesteuert)
Medienversorgung

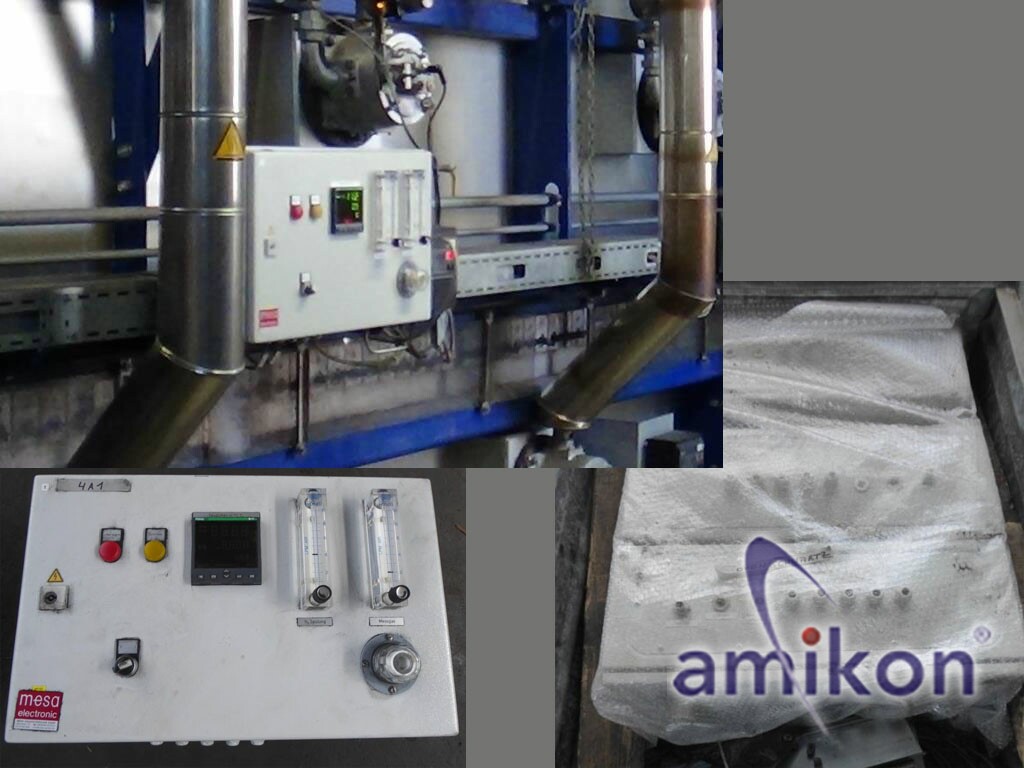

Gasregelstrecke für Gasbrenner
Erforderlicher Erdgasdruck, ca.: 400 mbar (geregelt und gesichert)
Erdgasverbrauch, ca.: 45 Nm³ Erdgas/h
Gasregelstrecke für Gastafel
Erforderlicher Erdgasdruck: 400 mbar (geregelt und gesichert)
Erdgasverbrauch, ca.: 15 Nm³ Erdgas/h
Stickstoff N2
Erforderlicher Stickstoffdruck, ca.: 100 mbar (geregelt und gesichert)
Verbrauch bei Endogasbetrieb
Stickstoff N2: 2,5 Nm³/h
Maximalverbrauch Stickstoff N2: 70 Nm³/h
Verbrauch bei Inertisieren
Stickstoff N2: 50 Nm³/h (Inertisierung 3h)
Pneumatik
Erforderliche Druckluft für Pneumatik: 6 bar
Verschiedene Daten
Lärm
Lärmpegel, max.: <=80db (A) in 1 m Entfernung des Arbeitsbereichs
Typ: GA1665
Die Maschine steht bereits demontiert. Verkauf erfolgt ab Standort.
Zustand: gebraucht / used
Lieferumfang: (Siehe Bild)
(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
