LDS V895 Shaker System + SPA56K Verstärker + CTS Klimakammer -70/+180°C

LDS / CTS Vibrationsprüfanlage

LDS V895-440 HBT SP Shaker-System +
SPA56K Verstärker +
CTS Klimakammer

Vibrationsprüfanlage / Shaker-System
Hersteller: Ling Dynamic Systems (LDS) + CTS
Komplette Industrie-Prüfanlage

Zum Verkauf steht eine komplette elektrodynamische Vibrationsprüfanlage
bestehend aus LDS Shaker, Leistungsverstärker, Steuerungssystem,
PC-Arbeitsplatz sowie CTS Klimakammer.

Ideal für Materialprüfung, Automotive, Luftfahrt,
Forschung & Entwicklung, Elektronikprüfung,
Umweltsimulation sowie Qualitätssicherung.

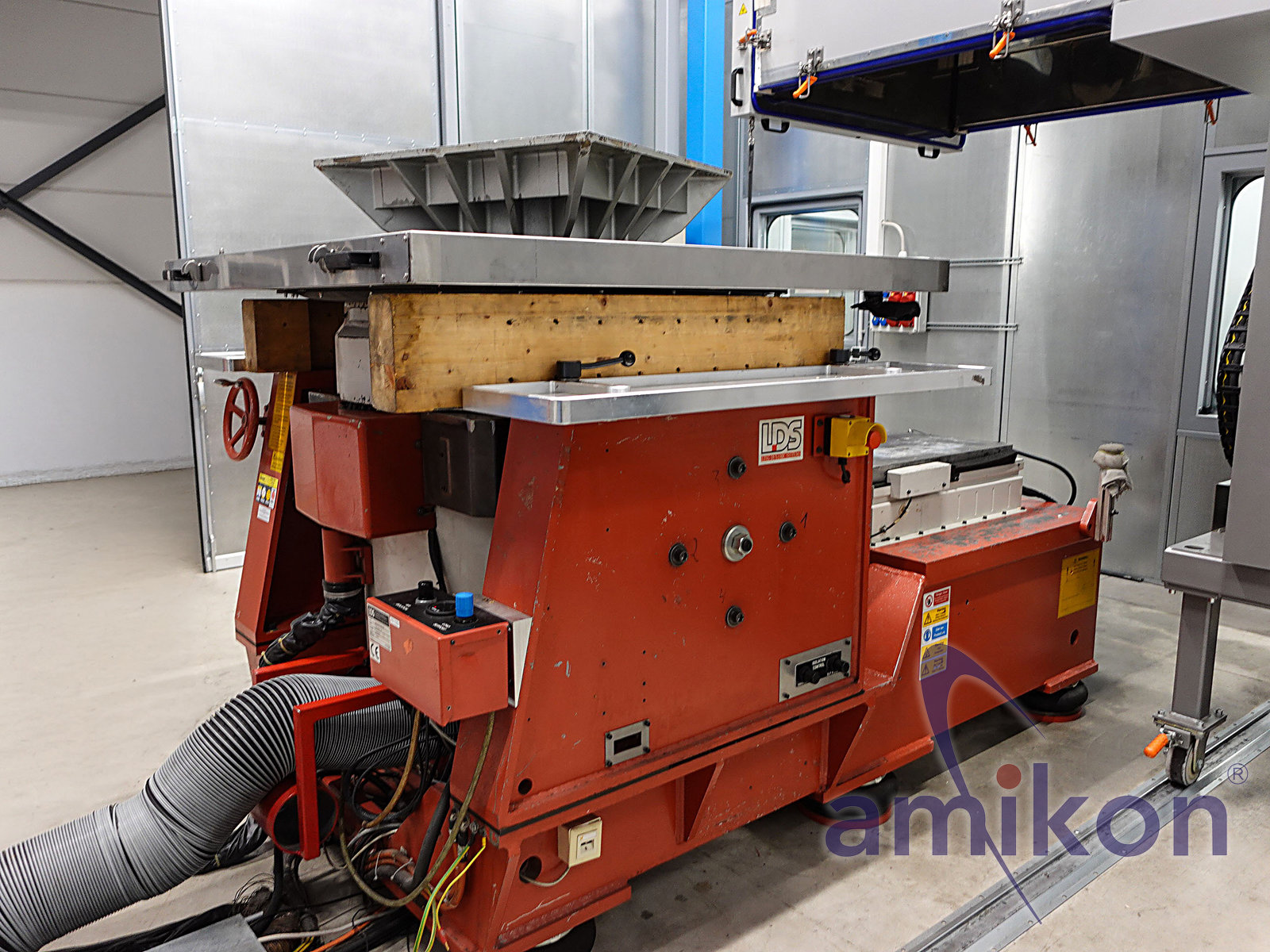

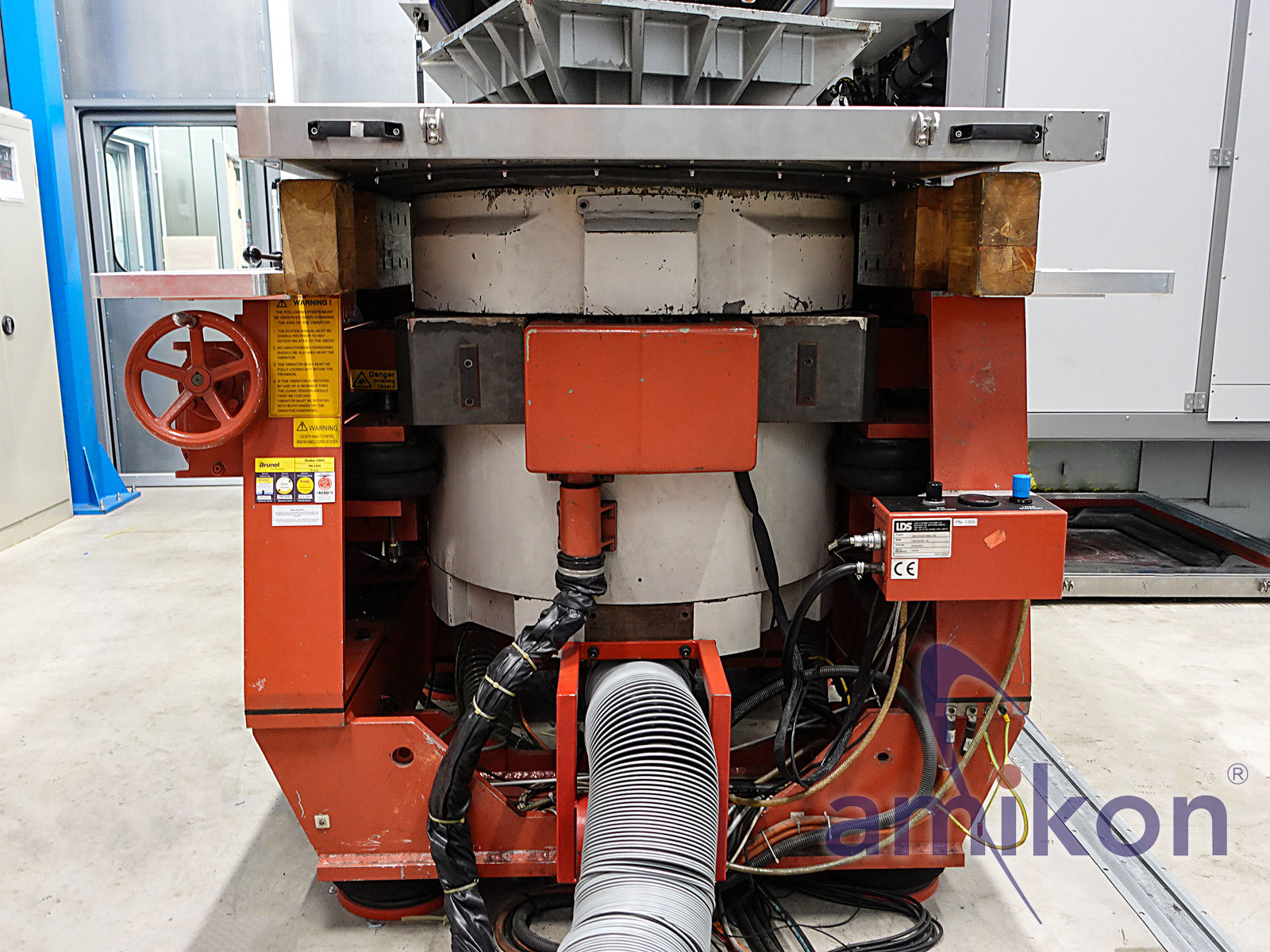

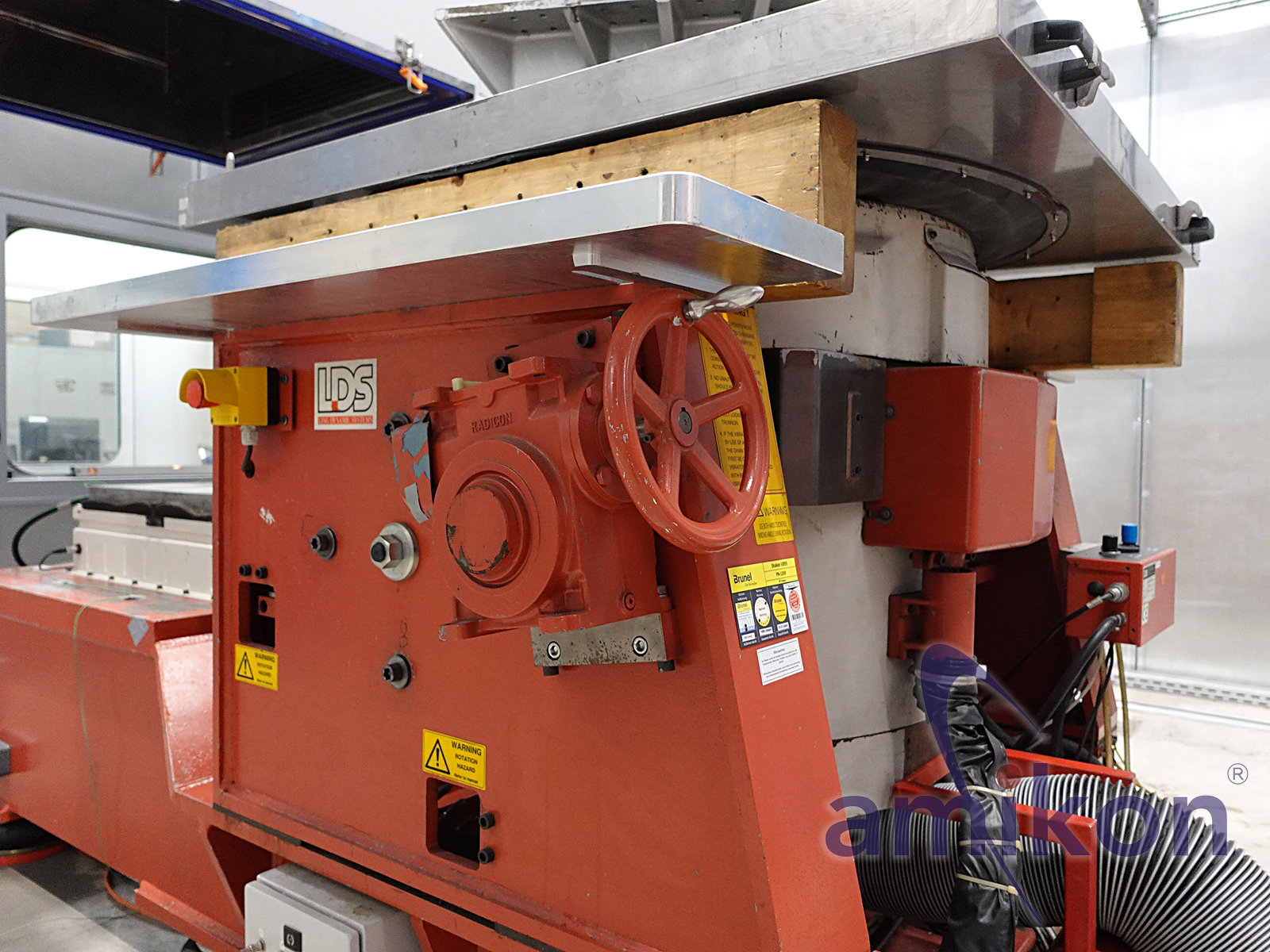

Shaker / Vibrator

Hersteller: Ling Dynamic Systems Ltd. (UK)
Typ: V895-440 HBT, SP
Ausführung: Air Cooled Vibrator
Armaturdurchmesser: 440 mm

Frequenzbereich: DC – 2100 Hz (typ., abhängig von Nutzlast und Konfiguration)
Resonanzfrequenz: ca. 2000 Hz
Max. Sinusbeschleunigung: 981 m/s² (≈100 g)
Random Beschleunigung: bis 490 m/s² (≈50 g)
Max. Geschwindigkeit: 1,6 m/s
Max. Auslenkung: 63,5 mm pk-pk
Effektive bewegte Masse: 55 kg

Sinuskraft (peak): 55,6 kN
Random Kraft (rms): 55,6 kN
Schockkraft (Halbsinus): 166,8 kN

Max. Nutzlast intern: ca. 700 kg
Eigengewicht Shaker:
ca. 3050 kg = fest stehendes System
ca. 3250 kg = drehbares System mit Lagerung

Luftlagerung / Isolation:
Schwingisoliertes Luftlagersystem
Eigenfrequenz < 5 Hz
Druckluftversorgung erforderlich (ca. 6,9 bar)

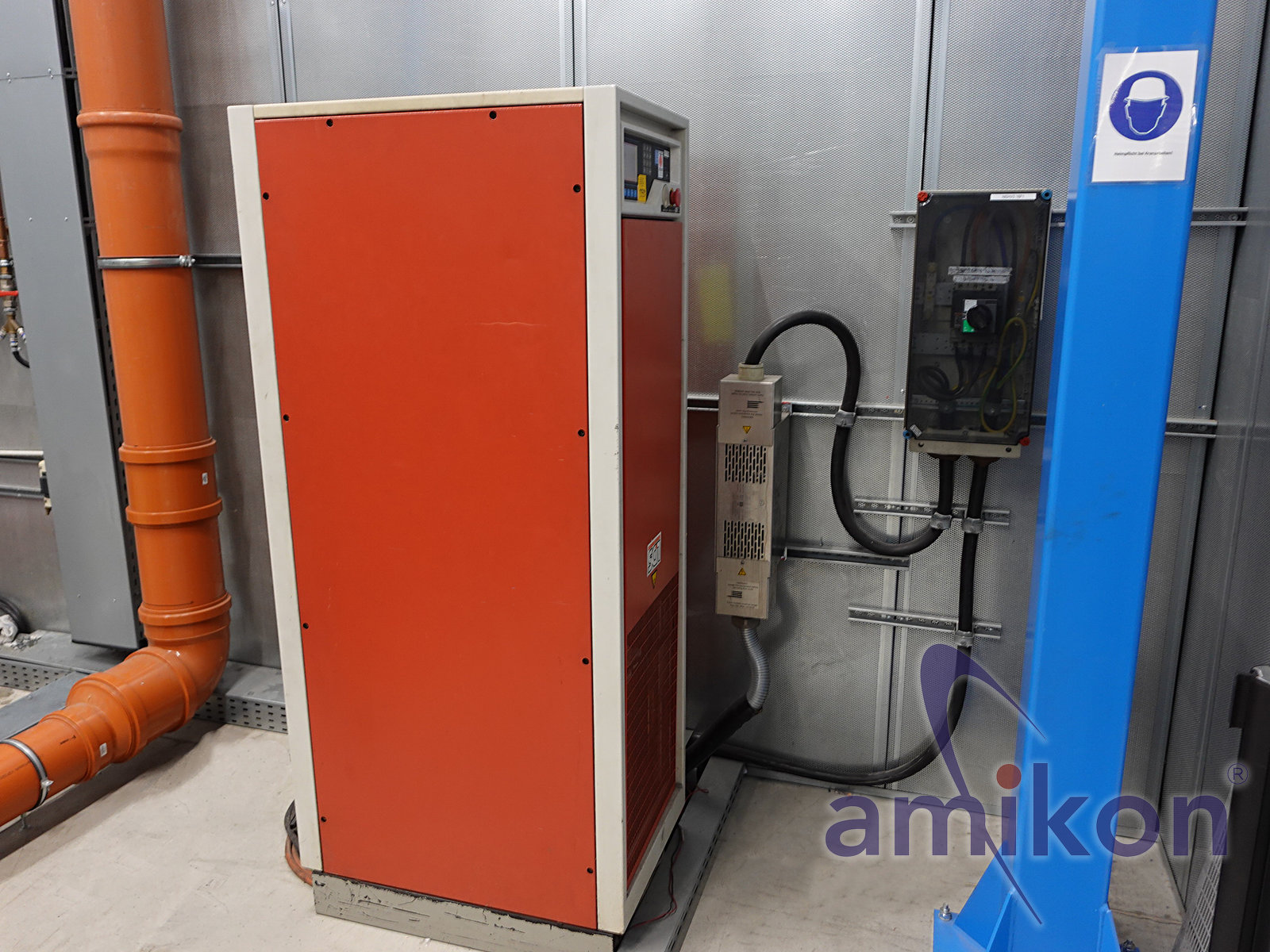

Leistungsverstärker

Hersteller: LDS
Typenschild: SPA56K v3 V890/5
Baujahr: 25/05/2002
Class-D Hochleistungs-Schaltverstärker
Luftgekühlte Industrieausführung

Versorgungsspannung:
50 Hz: 380 / 400 / 415 / 440 V
60 Hz: 380 / 400 / 415 / 440 / 460 / 480 / 500 / 520 V

Supply Voltage Tap Setting: 415 V
Maximaler Leistungsbedarf: 86,9 kVA

Wirkungsgrad: > 90 %
Modulwirkungsgrad: ca. 93 %
Schaltfrequenz: ca. 150 kHz

Ausgang:
100 V RMS (Sinus)
110 V max. Leerlaufspannung
Transientströme bis ca. 150 A

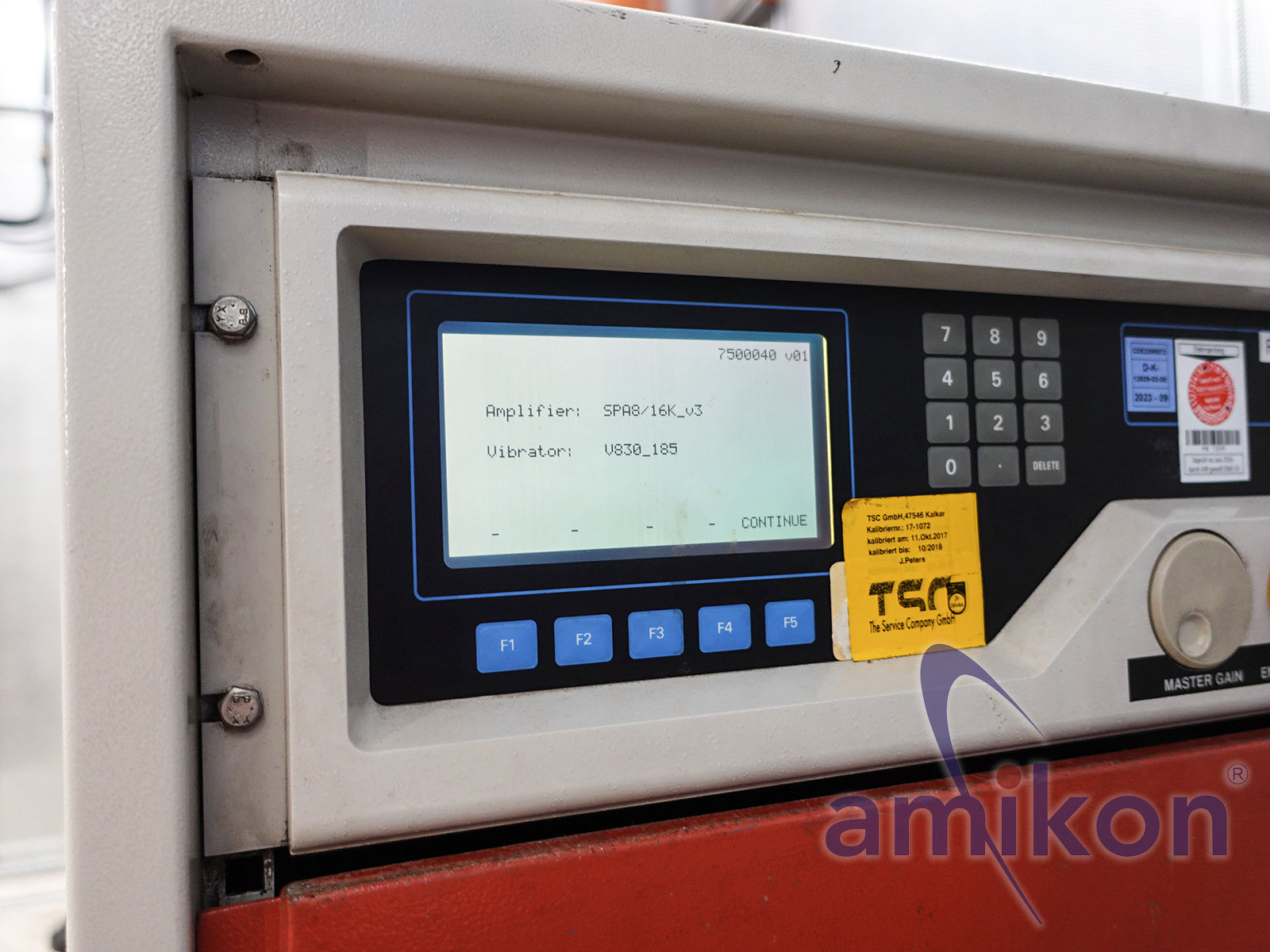

Controlleranzeige laut System:
Amplifier: SPA8/16K_v3
Vibrator: V830_185

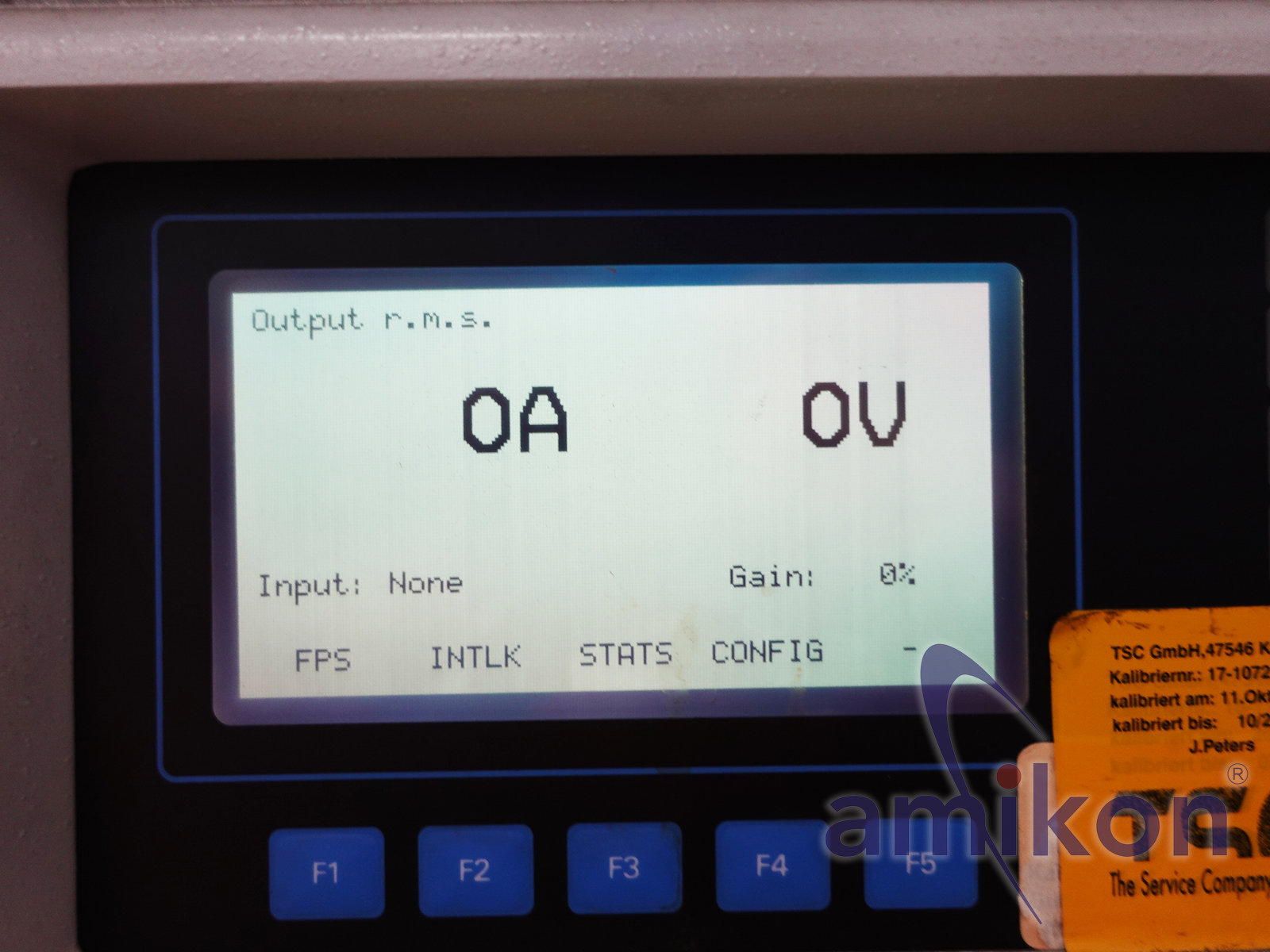

System startet und Steuerung fährt hoch
(siehe Bilder / Displayanzeige)

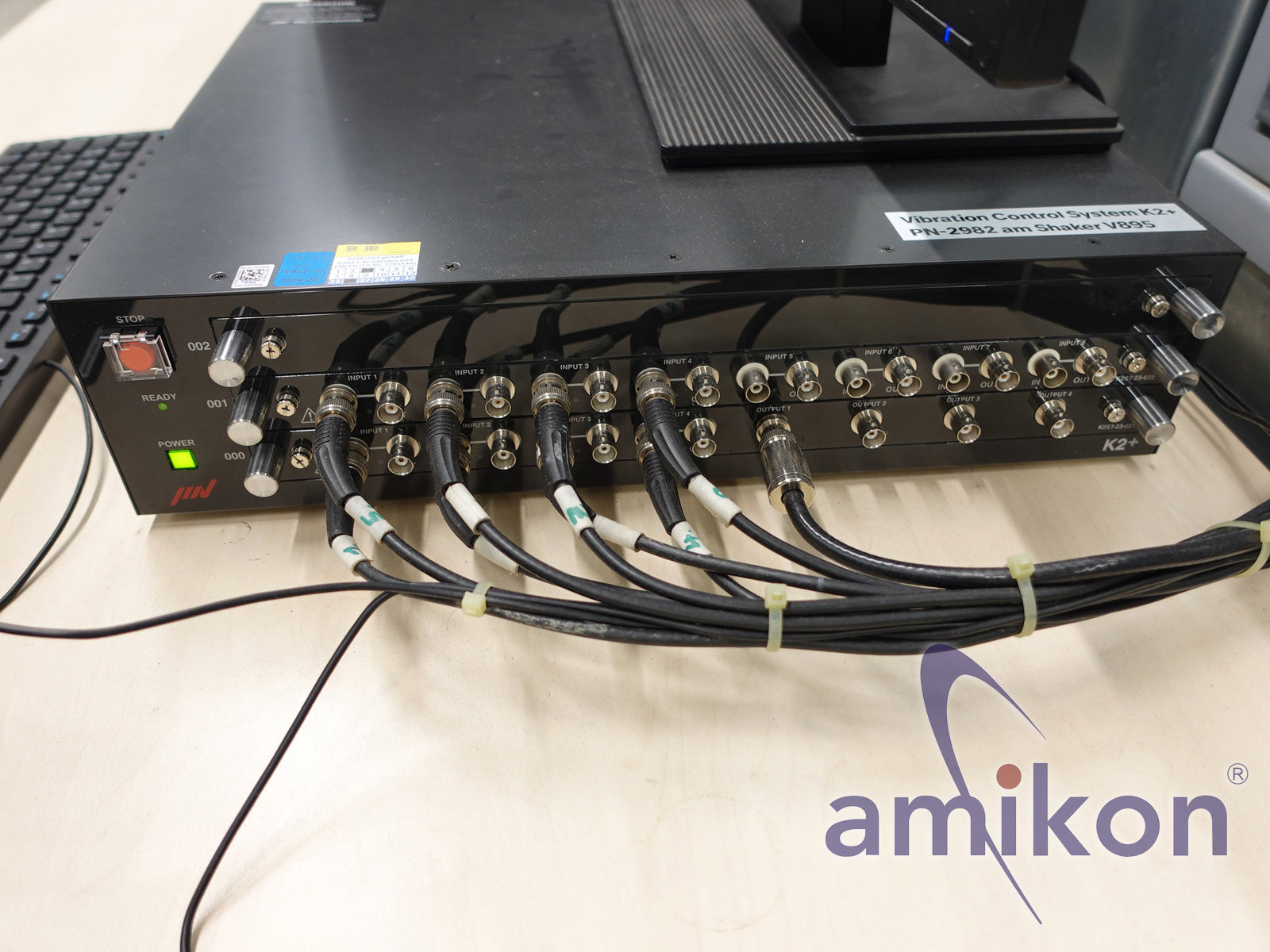

Vibration Control System

IMV K2+ Vibration Control System
Mehrkanal-Regler / Mehrkanal-Prüfsystem
PN-2982 am Shaker vorhanden

Freigeschaltete Lizenzen:
Anregungsarten
Sinus,Resonanz-Verweilen,  Limit-control, Amplituden-Verweilen
Multi Sweep Sine, Rauschen Soft-Clippin, Sine-On-Random
PSD-Limit-Control, Schock
Erweiterungen
Scheduler, Multi-Language, Launcher, System Monitor

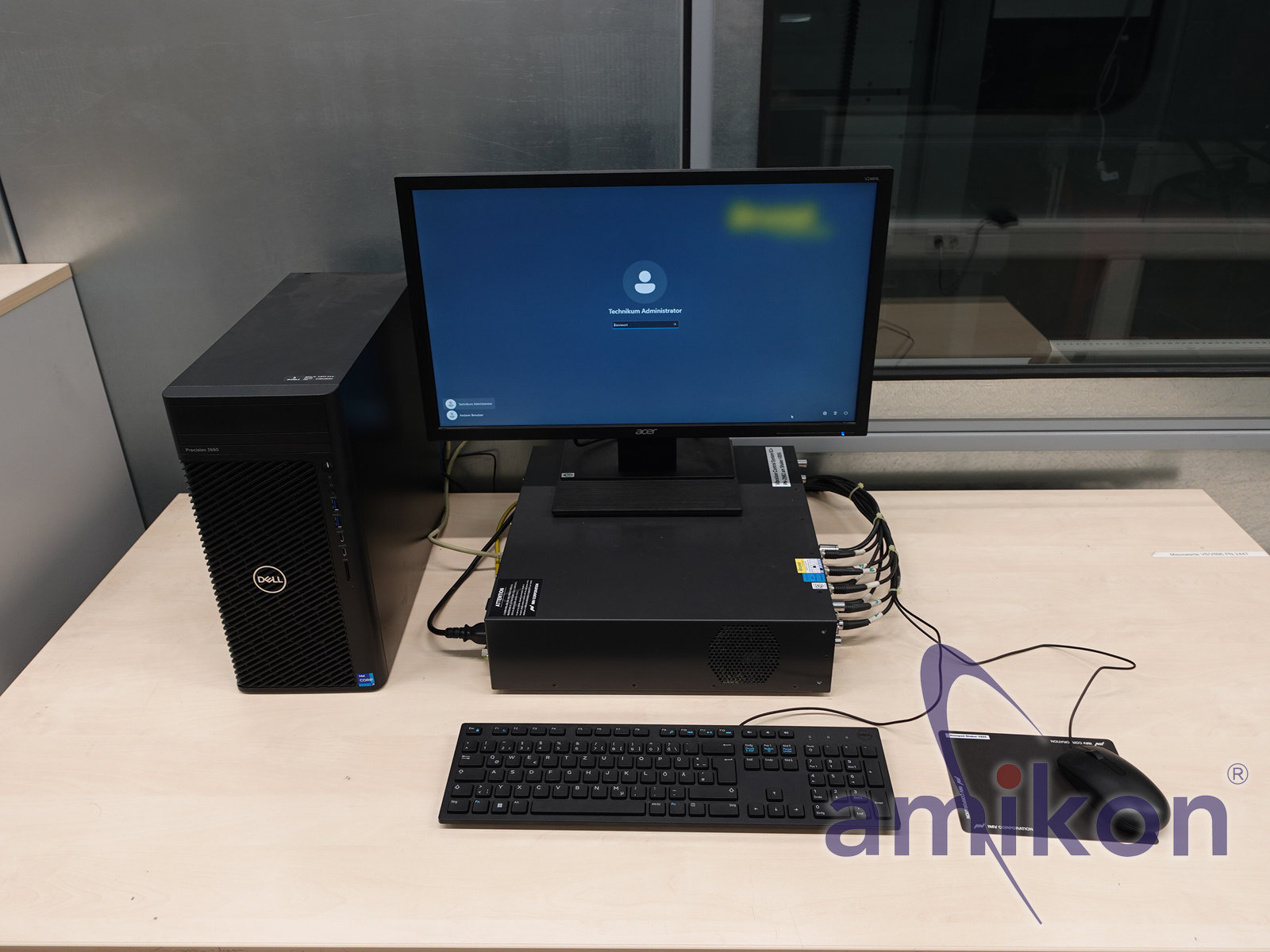

Inklusive PC-System:
Dell Precision Workstation
Monitor, Tastatur und Maus

Komplett verkabelt
Programmbetrieb und Handbetrieb möglich

Versorgung / Kühlung

Elektrodynamisches luftgekühltes Shaker-System
Druckluftversorgung für Luftlagerung erforderlich

Kühlung über integriertes Gebläse / Lüftersystem
Luftdurchsatz: ca. 0,92 m³/s

Elektrische Daten Shaker:
Feldversorgung: 175 V DC
Max. Strom: 95 A
Nominalstrom (warm): 68 A

Kühlmotor:
11 kW / 415 V / 50-60 Hz
Stromaufnahme: 22 A

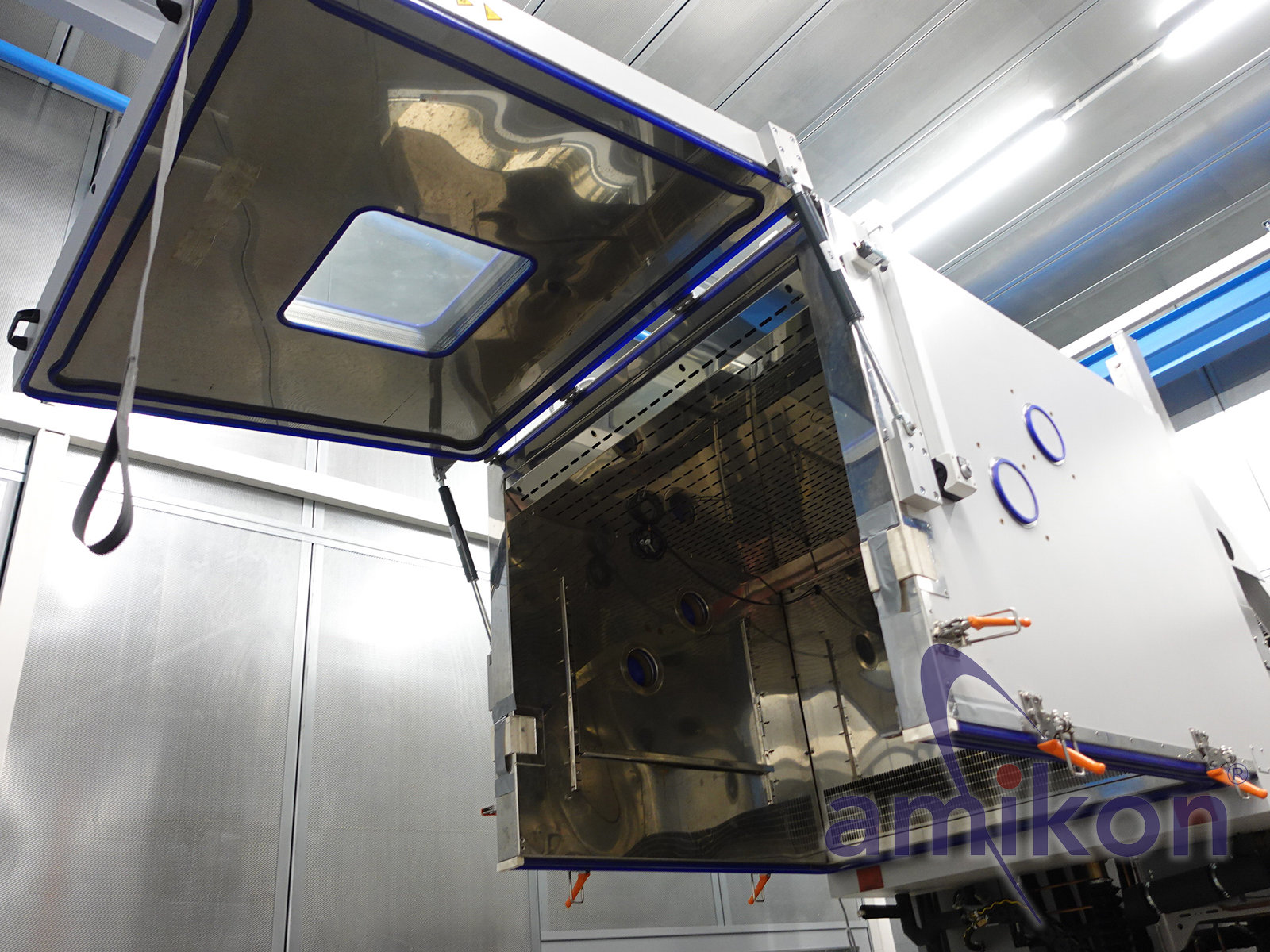

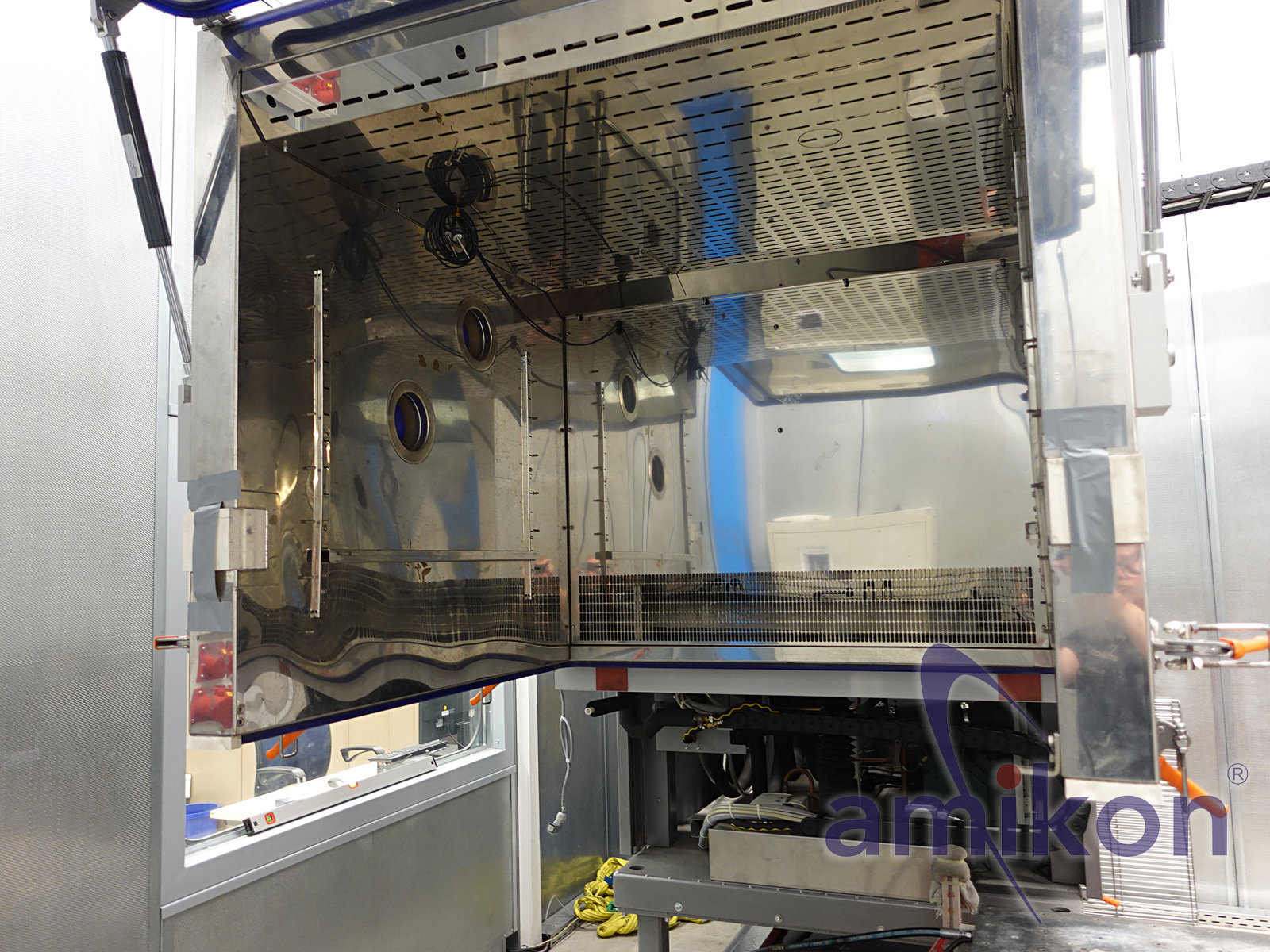

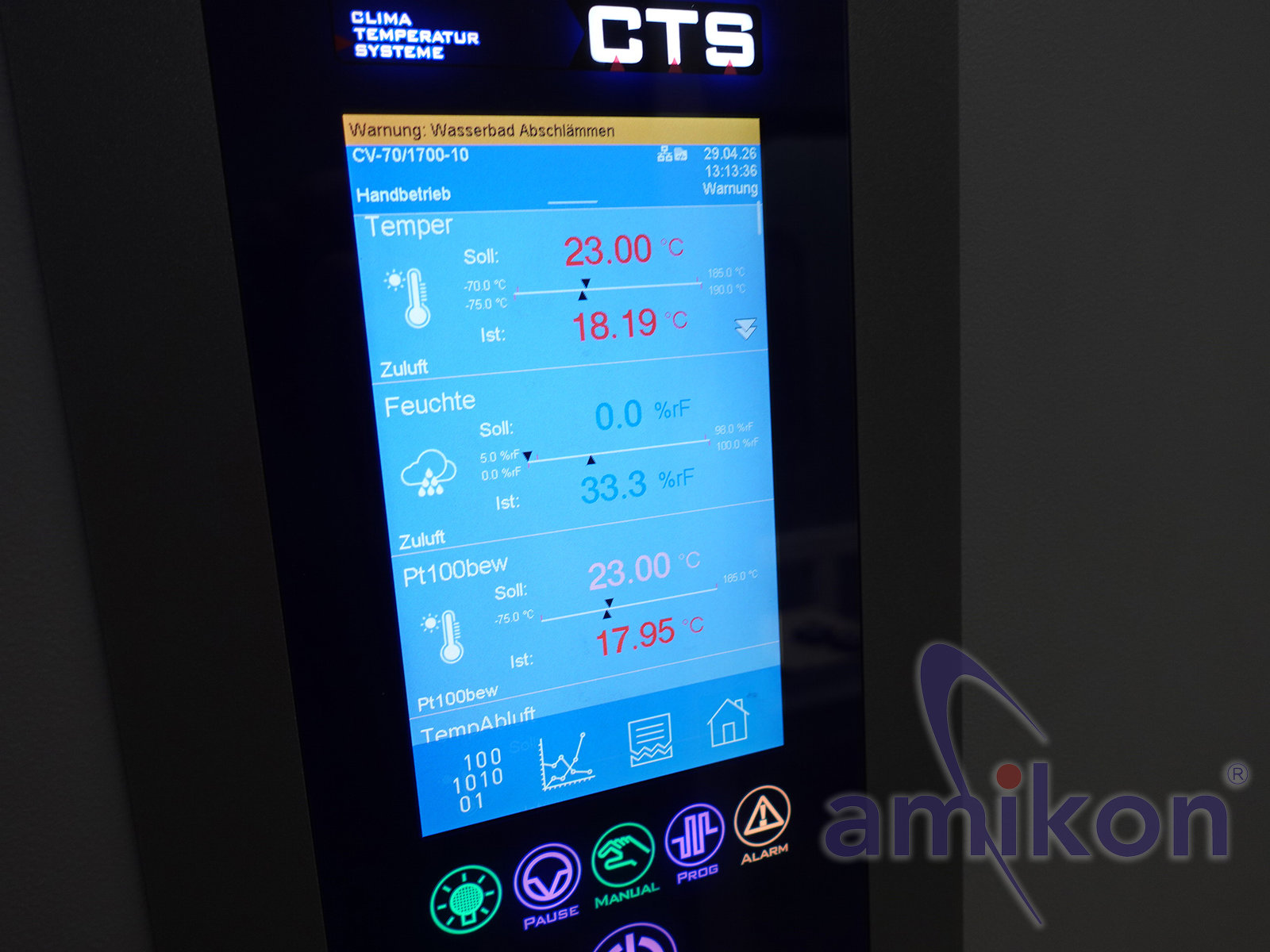

CTS Klimakammer

Hersteller: CTS Clima Temperatur Systeme
Typ: CV-70/1700-10
Baujahr: 03/2020

Temperaturbereich: -70 °C bis +180 °C
Feuchtebereich: 10 % bis 95 % r.F.
Taupunktbereich: +6 °C bis +88 °C

Innenraumvolumen: ca. 1700 Liter

Nennspannung: 400 V / 3/N / 50 Hz
Leistung: 21,9 kW
Nennstrom: 37,1 A

Kältemittel:
Vorkühlstufe: R452A
Kühlstufe: R23

System / Ausstattung

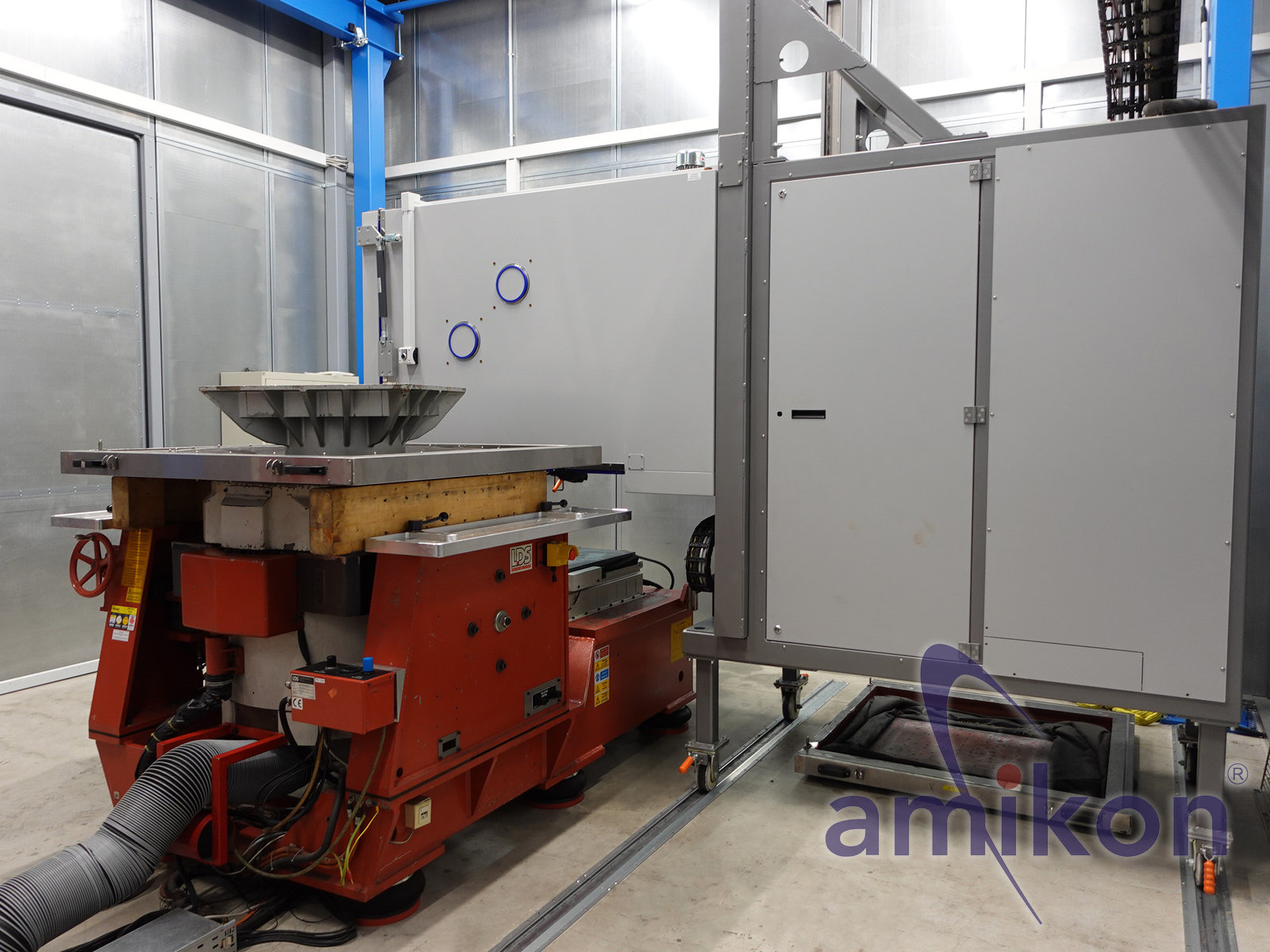

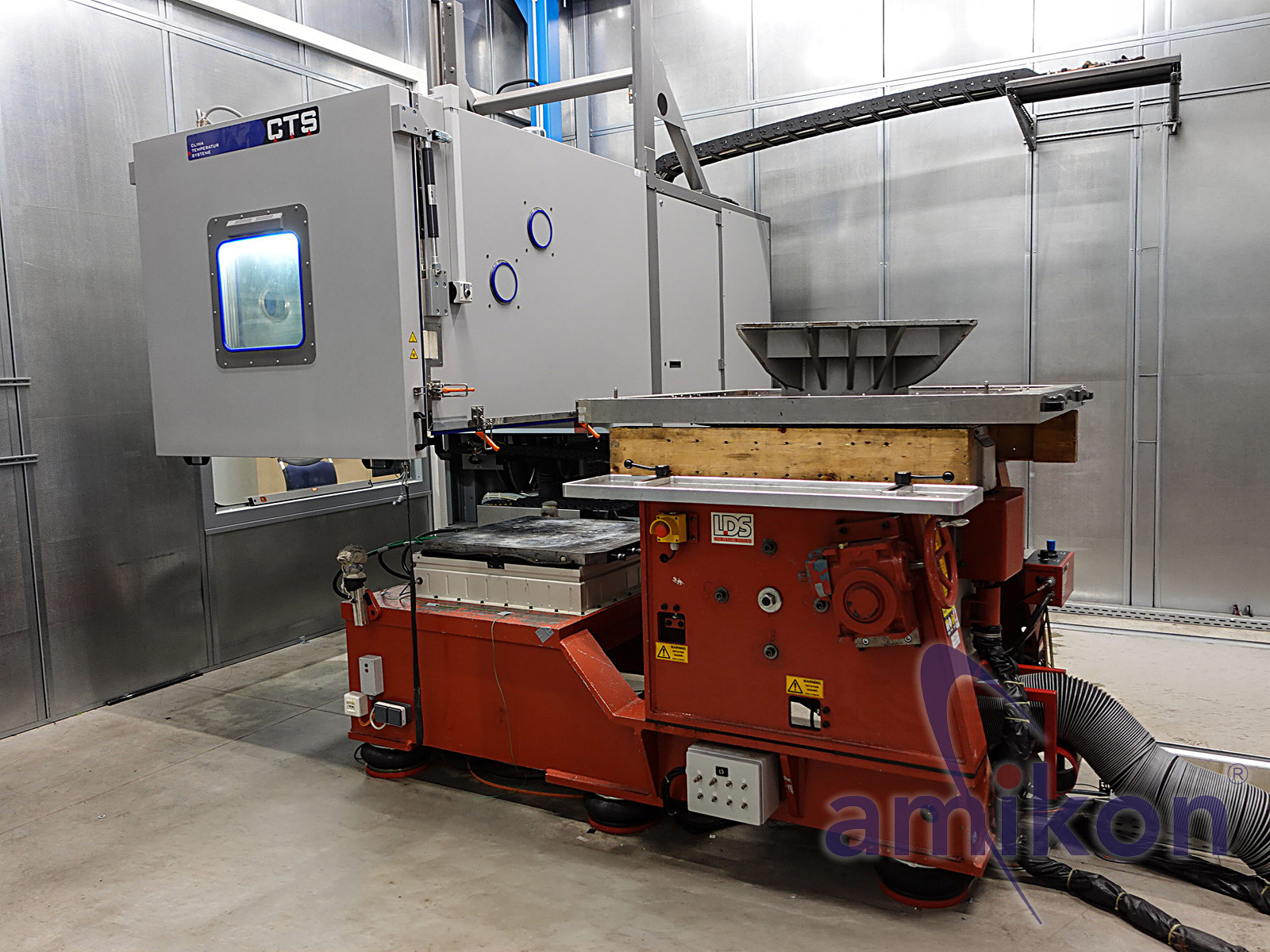

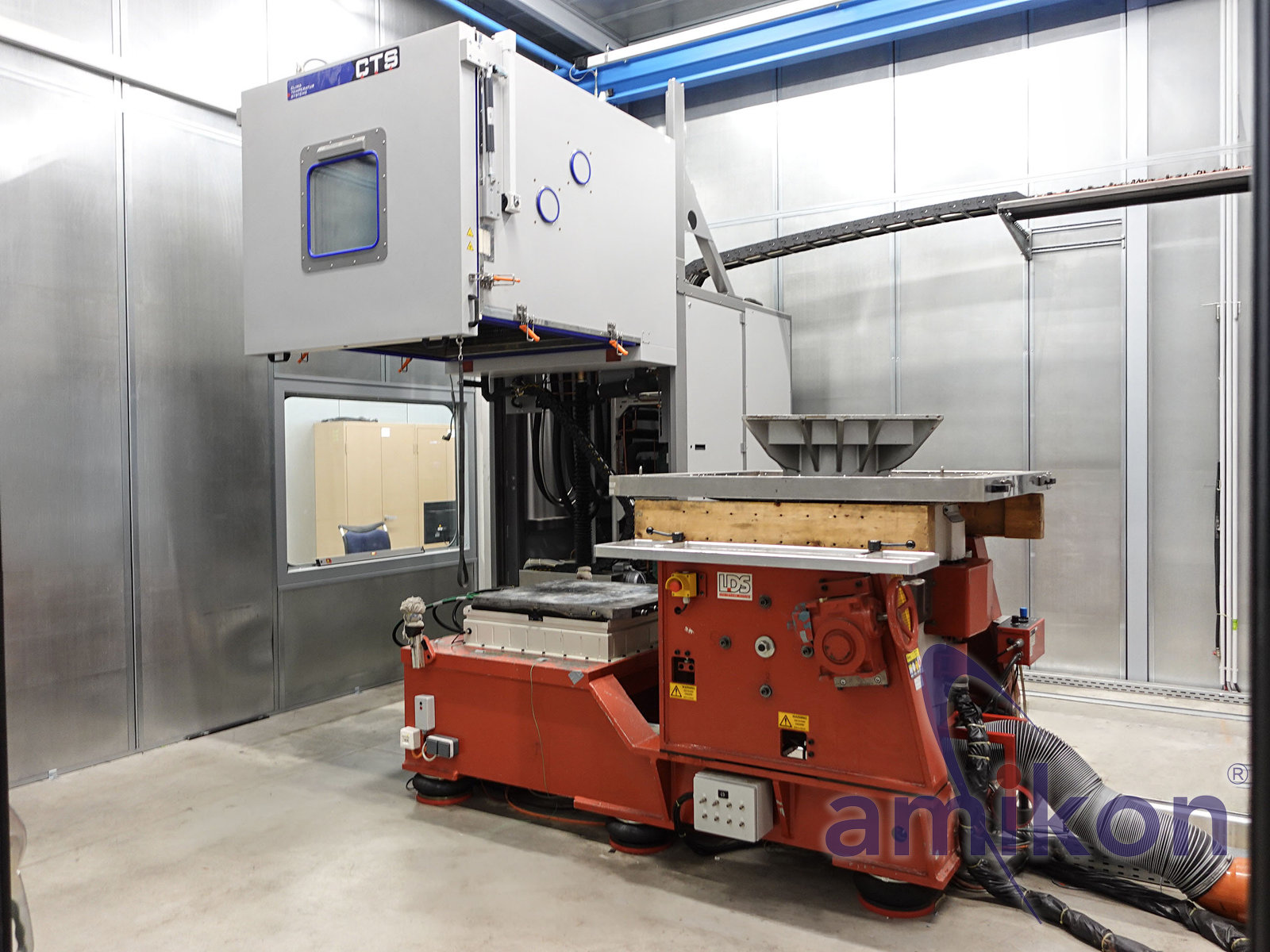

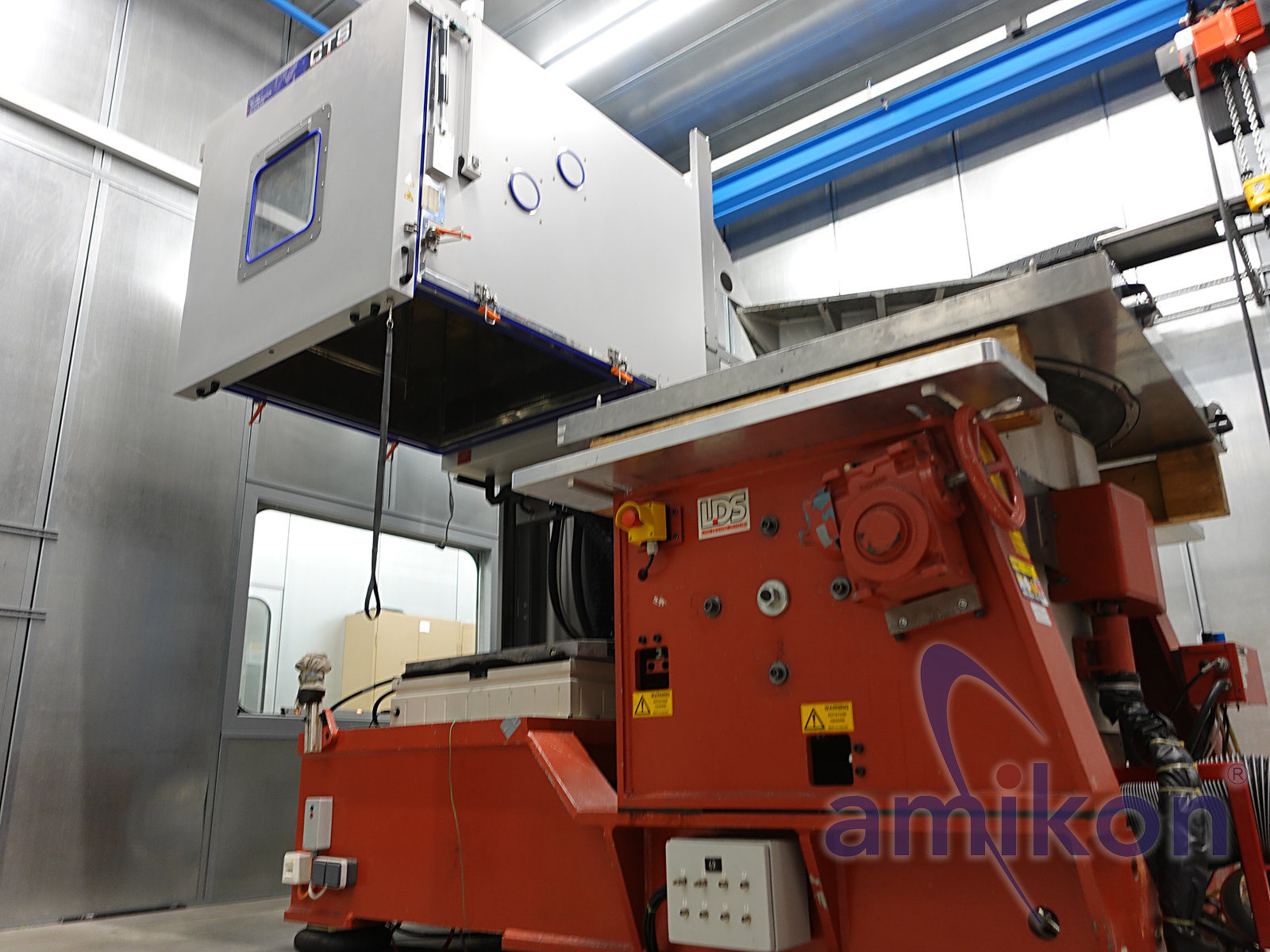

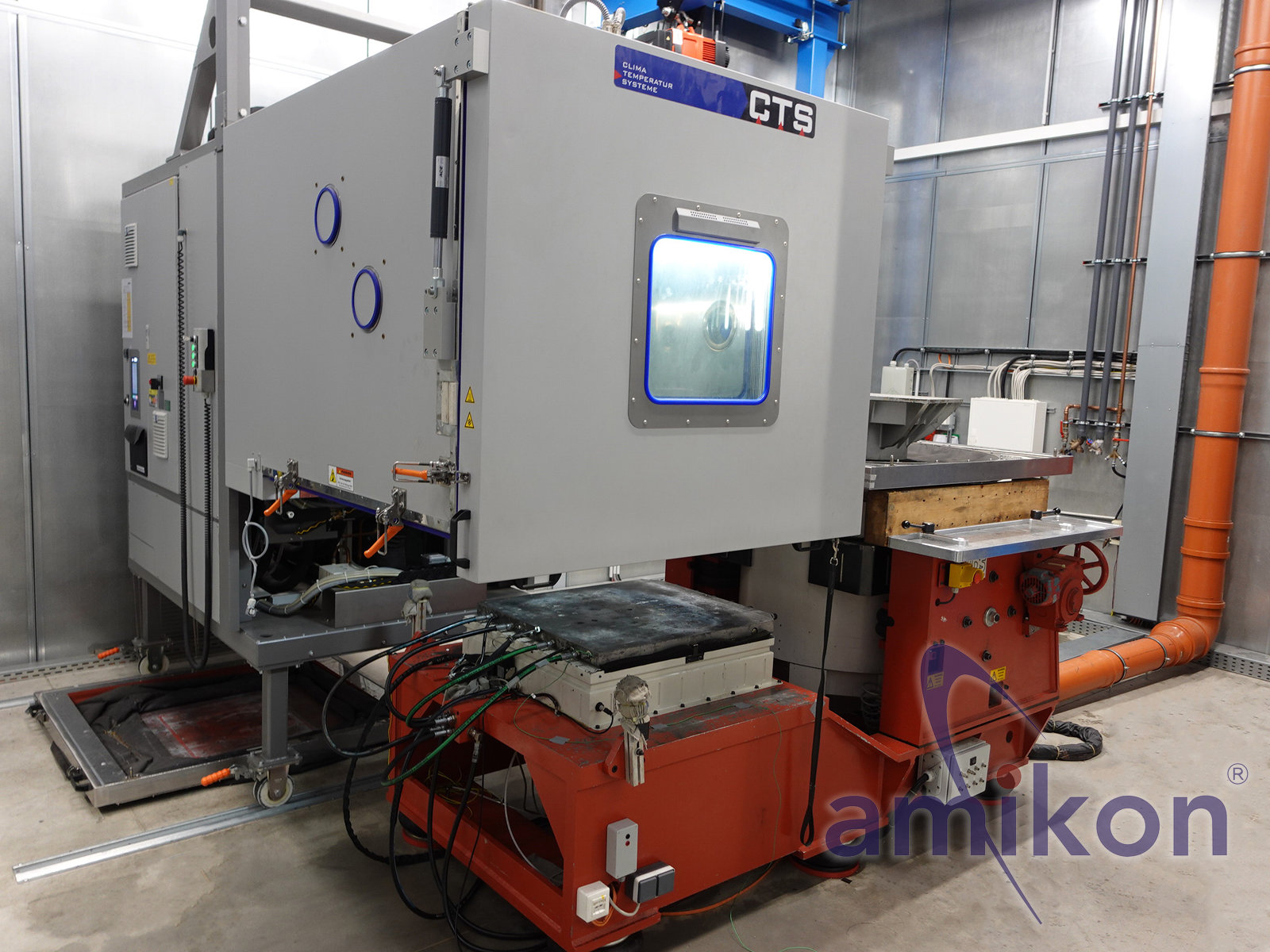

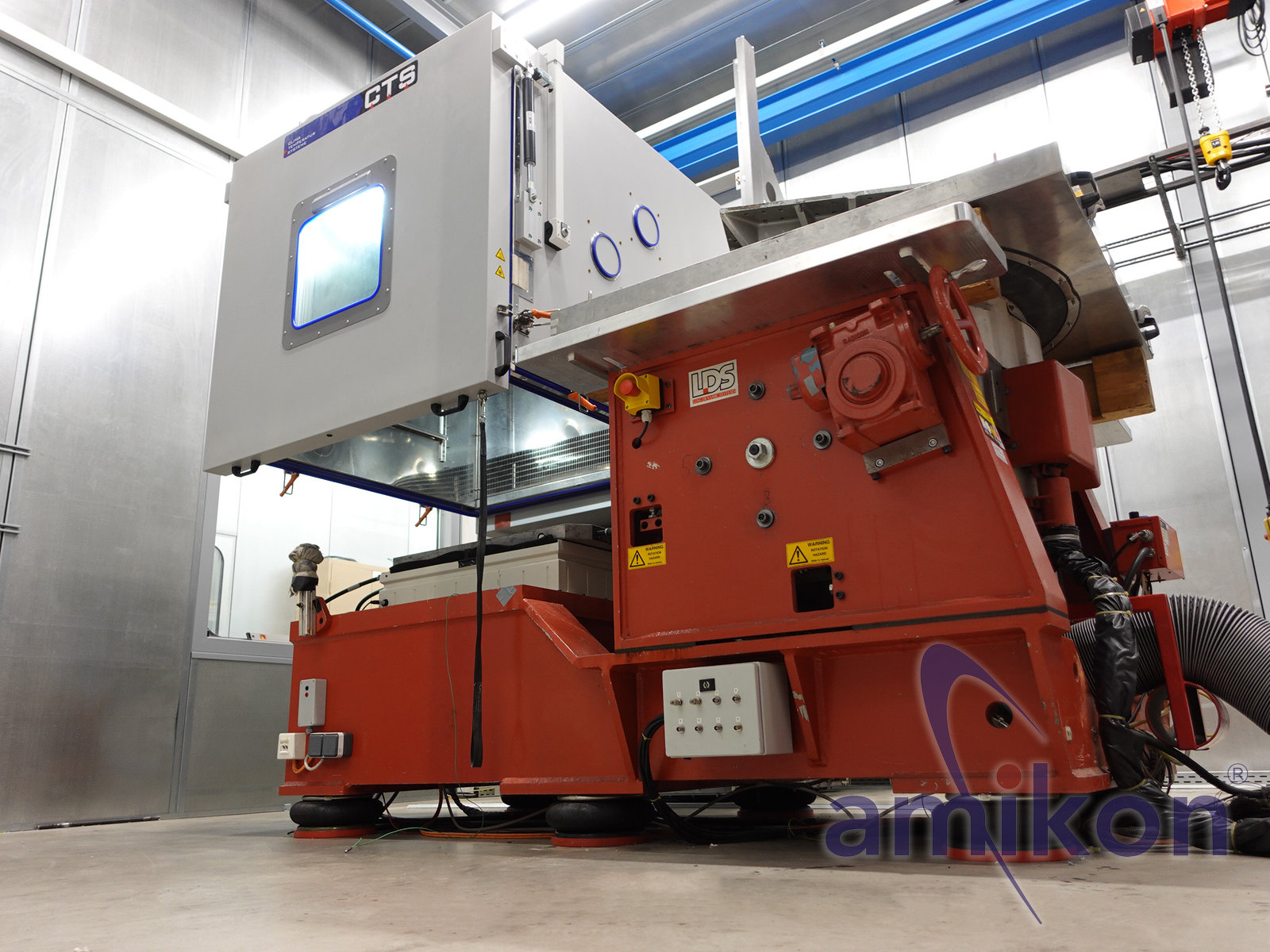

Kombinierte Vibrations- und Klimaprüfung möglich
Gleittisch / Aufspanntisch vorhanden
Schwingisolierte Aufstellung
Mehrkanal-Prüfungen möglich

Mess- und Steuertechnik integriert
Kompatibel mit LDS Steuerungen (K2+ / DVC)

Komplette Industrie-Prüfanlage
inklusive Shaker, Verstärker, Steuerung,
PC-System und Klimakammer

Abmessungen / Gewicht

Große Industrieanlage / Schwerlastsystem

Shakergewicht: ca. 3,0 – 3,2 t
Verstärkergewicht: je nach Ausführung bis ca. 600 kg
Gesamtgewicht komplett:
ca. 6.000 – 7.000 kg

Transport per Schwerlastspedition erforderlich

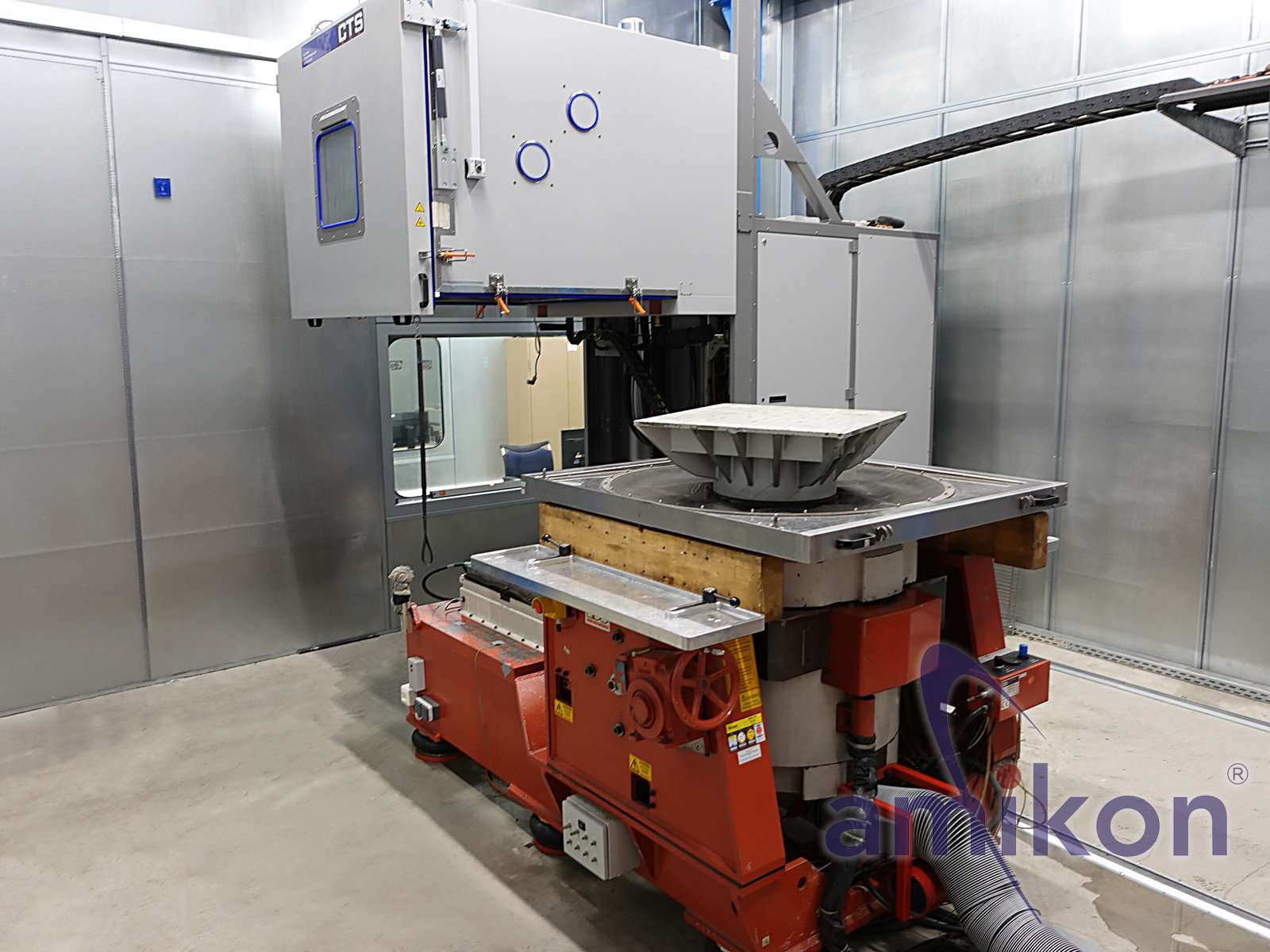

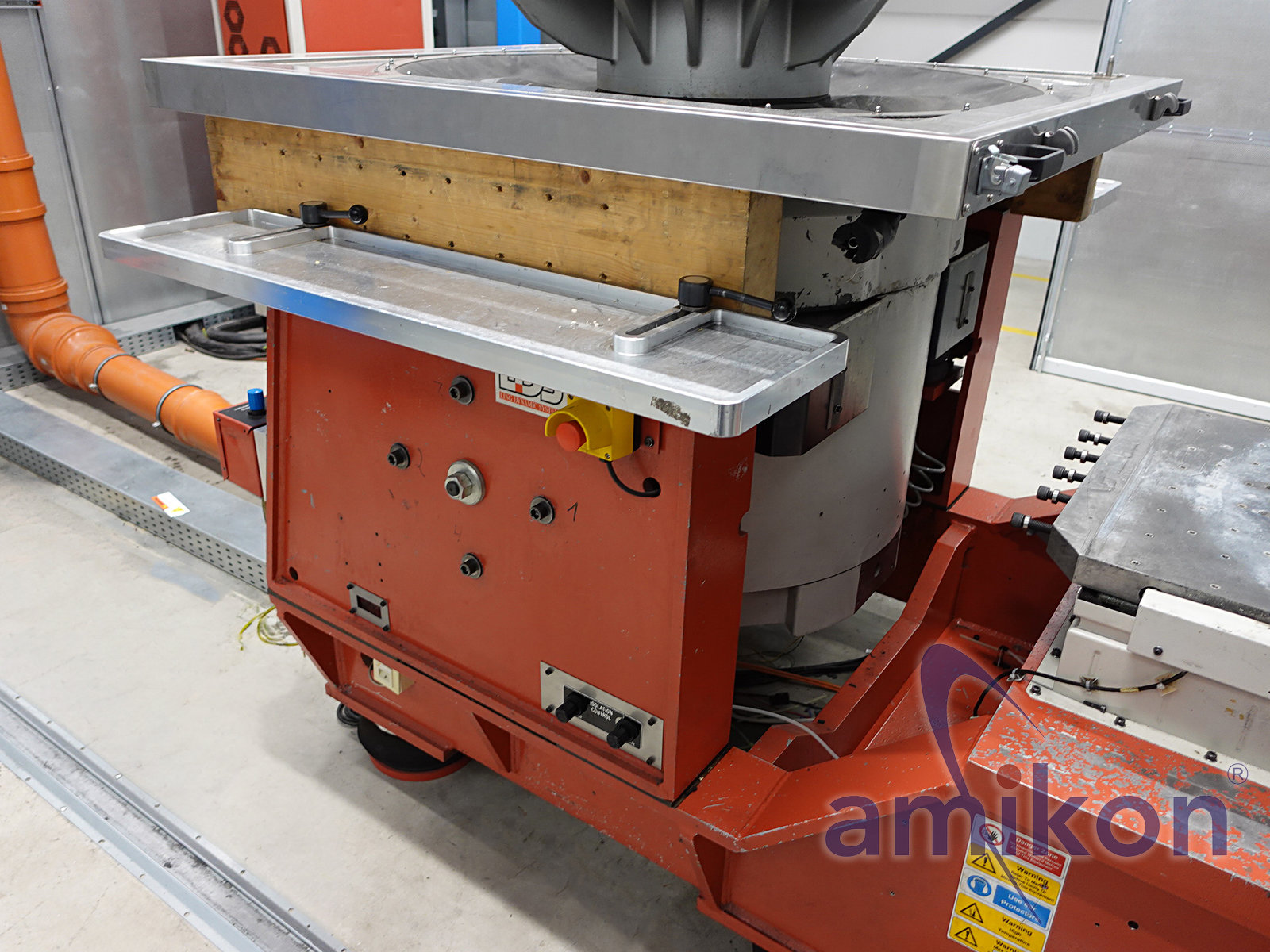

Gleittisch
760 mm x 850 mm
Gewindehülsenabstand 100 mm

Zustand

Gebrauchtanlage
Optischer Zustand siehe Bilder
Anlage war zuletzt in Betrieb
System startet / Controller aktiv
Verkauf erfolgt gebraucht ohne Gewährleistung

Lieferumfang

LDS V895-440 HBT SP Shaker
LDS SPA56K v3 Leistungsverstärker
IMV K2+ Vibration Control System
PC-System komplett
CTS Klimakammer CV-70/1700-10
Zubehör und Dokumentation laut Bildern

Lieferumfang und Zustand siehe Bilder

(Änderungen und Irrtümer in den technischen Daten vorbehalten)
Weitere Fragen beantworten wir gerne telefonisch oder per Nachricht.
