Dr. Heinrich Schneider Werkstattmikroskop

Hier bieten wir Ihnen ein Dr. Heinrich Schneider Werkstattmikroskop an.

Dr. Heinrich Schneider Werkstattmikroskop

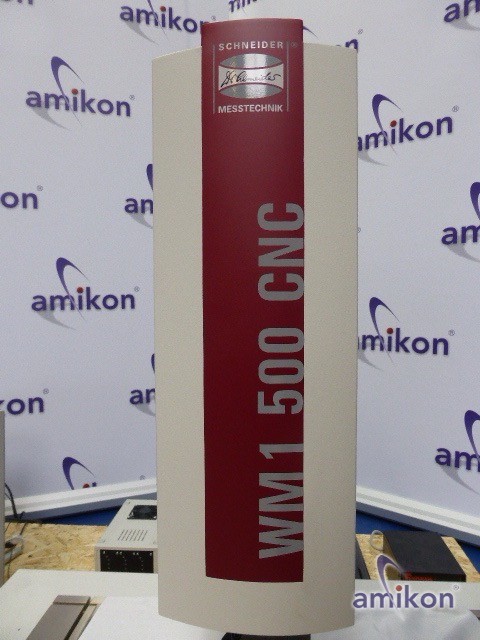

Werkstattmikroskop Serie WM1 S 500 CNC

Kameragestützte Messdatenerfassung
Präzise Kantendetektion im Durch- und Auflicht durch intelligente Bildverarbeitungsalgorithmen
Klein und handlich – groß in der Leistung
Schnelle Handhabung bei höchster Messpräzision

Mess- und Auswertsoftware SAPHIR
3 Achsen CNC-Steuerung
Hochauflösende CCD-Matrixkamera
1,5-fach Vergrößerung

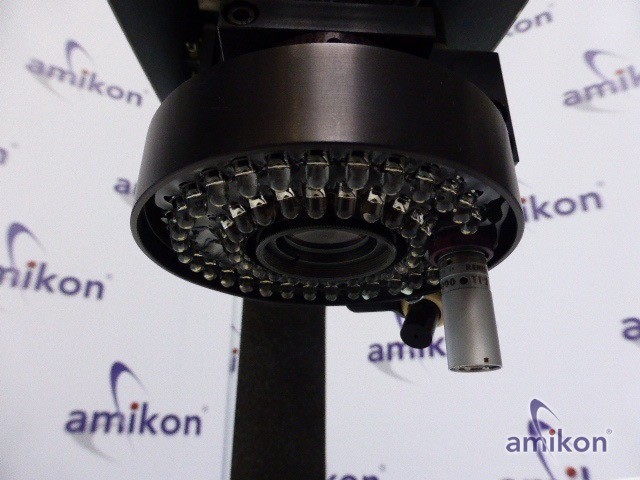

Auflichtbeleuchtung durch Diodenringlicht, 4 Sektoren und 1 Ring einzeln schaltbar
Nadellagergeführter Präzisionsmesstisch in X und Y
Diodenlaser als Positionshilfe
Farb-Tintenstrahldrucker
Joystick zur Achsbewegung mit schnell/langsam Umschaltung
21,5“ TFT Flachbildschirm

Technische Daten:
Modell WM1 500 S CNC

Messbereich X x Y x Z mm 500 x 200 x 200

Objektiv:
Vergrößerung 0,5 x 1,5 x 3,0 x 5,0 x 10,0 x
Bildfeld 12 x 9 4,3 x 3,2 2,1 x 1,6 1,2 x 0,9 0,6 x 0,45mm
Arbeitsabstand 120 77 77 50 24mm

manuelles Zoom

inklusive koaxialem Auflicht 0,7 x - 4,5 x, 6 Stufen

Arbeitsabstand 86 mm

Auflösung 0,0002 mm

Werkstückgewicht max. auf Glasplatte 20kg
Abmessung: Breite 1100mm , Tief 950mm , Höhe 950mm
Gewicht: 180kg

Elektrischer Anschluss 220 - 240 VAC, 50 - 60 Hz, 1 kW++

Typ: WM1 500 S CNC

Lieferumfang. (Siehe Bilder)

(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)
