BF-Engineering Sonnenlichtsimulation für Globalstrahlung G-BMW1110
Art.-ID: 23874
Zustand: Gebraucht
Bestand: Noch ${ $store.getters['23874/currentItemVariation'].stock.net } auf Lager
ZAHLUNGSARTEN:
²
* zzgl. ges. MwSt. zzgl. Versandkosten
BF-Engineering
Typ: G-BMW1110
Sonnensimulation für Klimakammern
Pyranometer ist nicht im Lieferumfang erhalten.
Kurzbeschreibung der Anlage:
Die Sonnenlichtsimulationsanlage G-BMW-1110 ermöglicht die Bestrahlung von Fahrzeugen oder Prüfboxen in Prüfständen mit Globalstrahlung.
In der definierten Bestrahlungsebene wird eine Bestrahlungsstärke von 1000W/m2 erreicht, mit einer Toleranz von ± 5%.

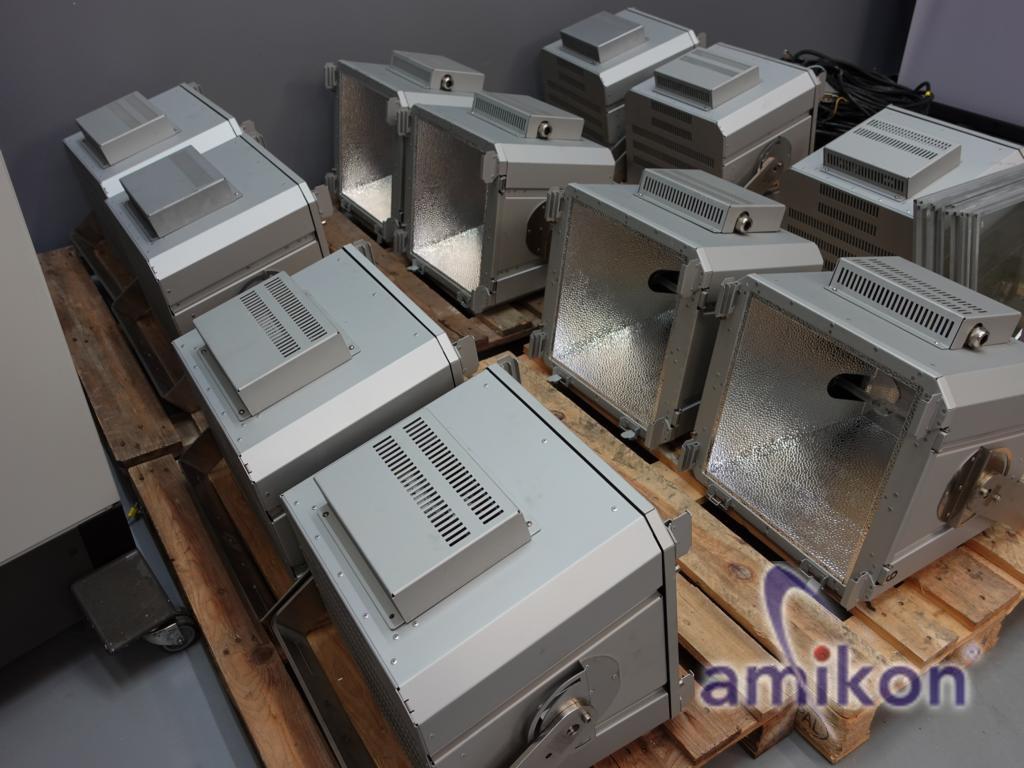

Die Bestrahlungseinrichtung besteht aus 12 Leuchten bestückt mit Leuchtmitteln vom Typ OSRAM HMI 2500W GSX (2-fach gesockelt).
Zum Starten der Leuchten ist jeweils 1 Zündgerät vom Typ IGC-4k-03 in das Leuchtengehäuse integriert.
Zur nutzerfreundlichen Wartung der Leuchtenreflektoren, zum Austausch von Leuchtmittel oder Zündgerät kann das Leuchtengehäuse
an den erforderlichen Stellen von außen geöffnet und die Wartungsarbeit optimiert und ohne Leuchten Demontage ausgeführt werden.
Die Leistungsversorgung und Steuerung der gesamten Bestrahlungsanlage ist im 19“-Schaltschrank montiert.
Das Bedienen und Steuern aller Leuchtenfunktionen erfolgt via Schnittstelle WUT oder Touch Panel
Potentialfreier Kontakte für Ein-Ausschalten via Klimakammer, Freigabe Klimakammer und Fehlermeldung an WUT bei Lampenausfall.
Not-Aus: Pilztaster an der Schaltschranktür und Einbindung in NOT-AUS-Kreis von WUT; Betätigen Not-Aus von BFE schaltet auch Not-Aus von WUT
Technische Daten:
Anschlussleistung: 30 kVA
Anschlussdaten: 3 Ph / N / PE; 400 V AC, 50 Hz
Temperaturbereich: Leuchten: -40°C bis +80°C
Schaltanlage: 0° bis 40° (ohne Kondensation)
Gesamtgewicht: Auf der Kammerdecke ca. 250 kg
Bestrahlungsstärke: 1100 W/m2 - 500 W/m2
Leuchtenzahl: 12 x 2500 W
Bestrahlungsfläche: 2,0 m x 2,4 m Prüfbereich mit 1050 ± 50 W/m2
2,4 m x 2,8 m Gesamtbereich, wobei umlaufender Messpunkt mit 1050 ± 75 W/m2
Prüfvolumen: Bestrahlungsfläche 0,95 m ± 0,25 m vom Kammerboden
Zustand: gebraucht / used
Lieferumfang: (Siehe Bilder)
(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)
Weitere Fragen können wir gerne am Telefon für Sie beantworten.
Umstellung auf umweltfreundliches Kältemittel
Folgende Arbeiten können bei Klimakammern durchgeführt werden. Sprechen Sie uns bei Interesse einfach an.
- Absaugen und fachgerechtes Entsorgen des bisherigen Kältemittels
- Gegebenenfalls Austausch notwendiger Komponenten
- Kreislauf evakuieren und neu mit R 452 A befüllen
- Überprüfung / Anpassung der Überhitzung bei Expansionsventilen
- Dichtheitsprüfung
- Probelauf der Anlage
