Shakersystem for Vehicles / Fahrzeug-Shaker

AKE technologies Fahrzeug-Shakersystem
Professionelles Prüfstands-System zur Analyse von Schwingungen, Resonanzen, Geräuschen und dynamischen Belastungen

Zum Verkauf steht ein hochwertiges industrielles Fahrzeug-Shakersystem
des Herstellers AKE technologies GmbH.

Die Anlage wurde für professionelle Prüf-, Entwicklungs- und Versuchsanwendungen entwickelt
und ermöglicht reproduzierbare Schwingungs- und Belastungstests
an Fahrzeugen, Baugruppen und Komponenten.

Mit dem System können Fahrzeugschwingungen,
Straßeneinflüsse, Resonanzen und Geräuschentwicklungen
unter realitätsnahen Bedingungen simuliert und ausgewertet werden.

Technische Daten

Hersteller: AKE technologies GmbH
Typ: Shakersystem for Vehicles
Baujahr: 2020
Made in Germany

Betriebsspannung: 3 x 400 V AC / 50 Hz
Steuerspannung: 24 V DC
Hauptsicherung: 16 A
Hauptschalter: 32 A
Aufnahmeleistung: ca. 4 kW

Druckluftversorgung:
6 bar
Druckluftverbrauch: ca. 0,3 m³/min
Druckluftqualität: öl-, wasser- und staubfrei

Gesamtgewicht der Anlage:
ca. 4.000 kg

Hub- und Positioniersystem:
Tragfähigkeit laut Unterlagen:
ca. 1.000 kg je Hubtisch

Shaker-Leistungsdaten

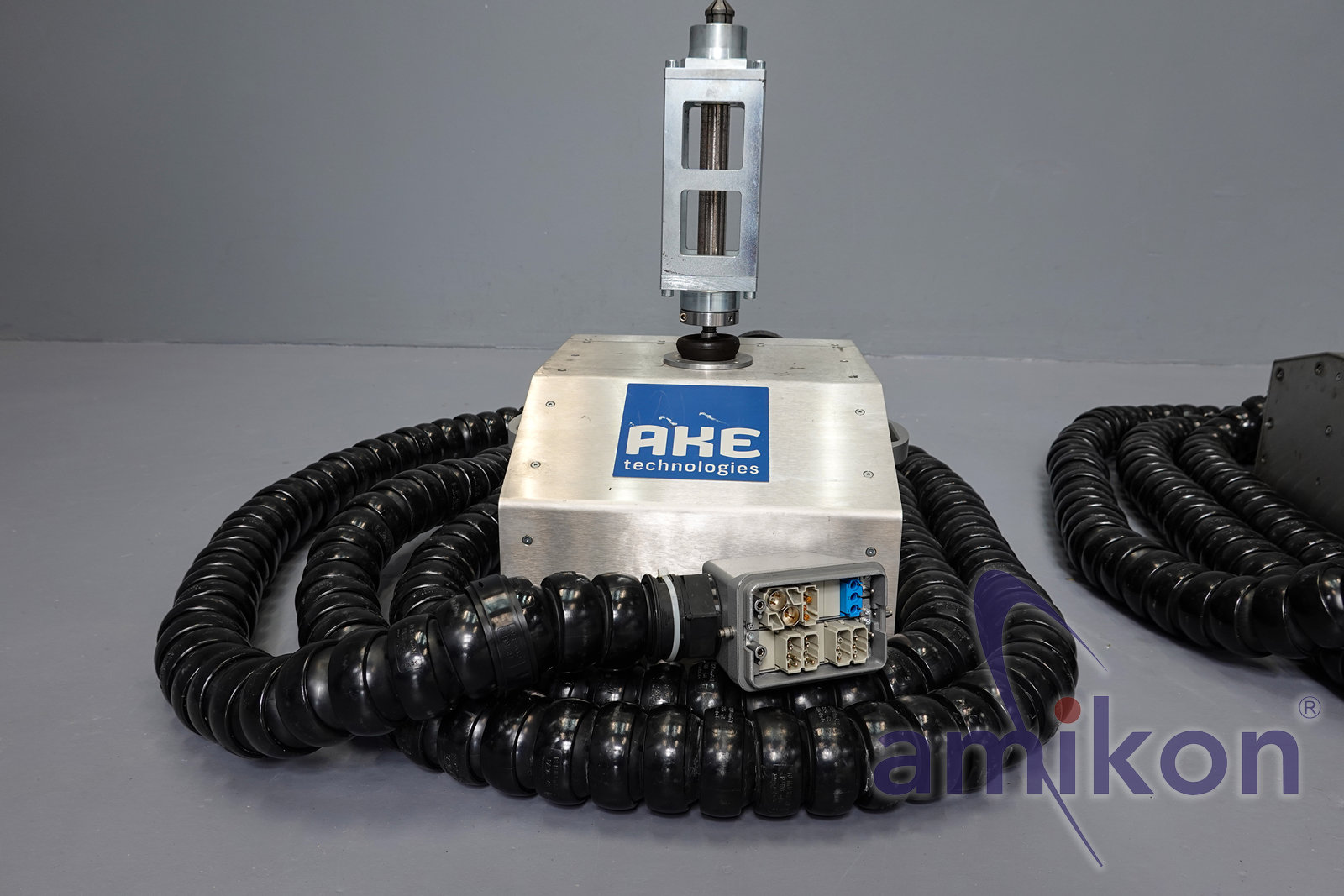

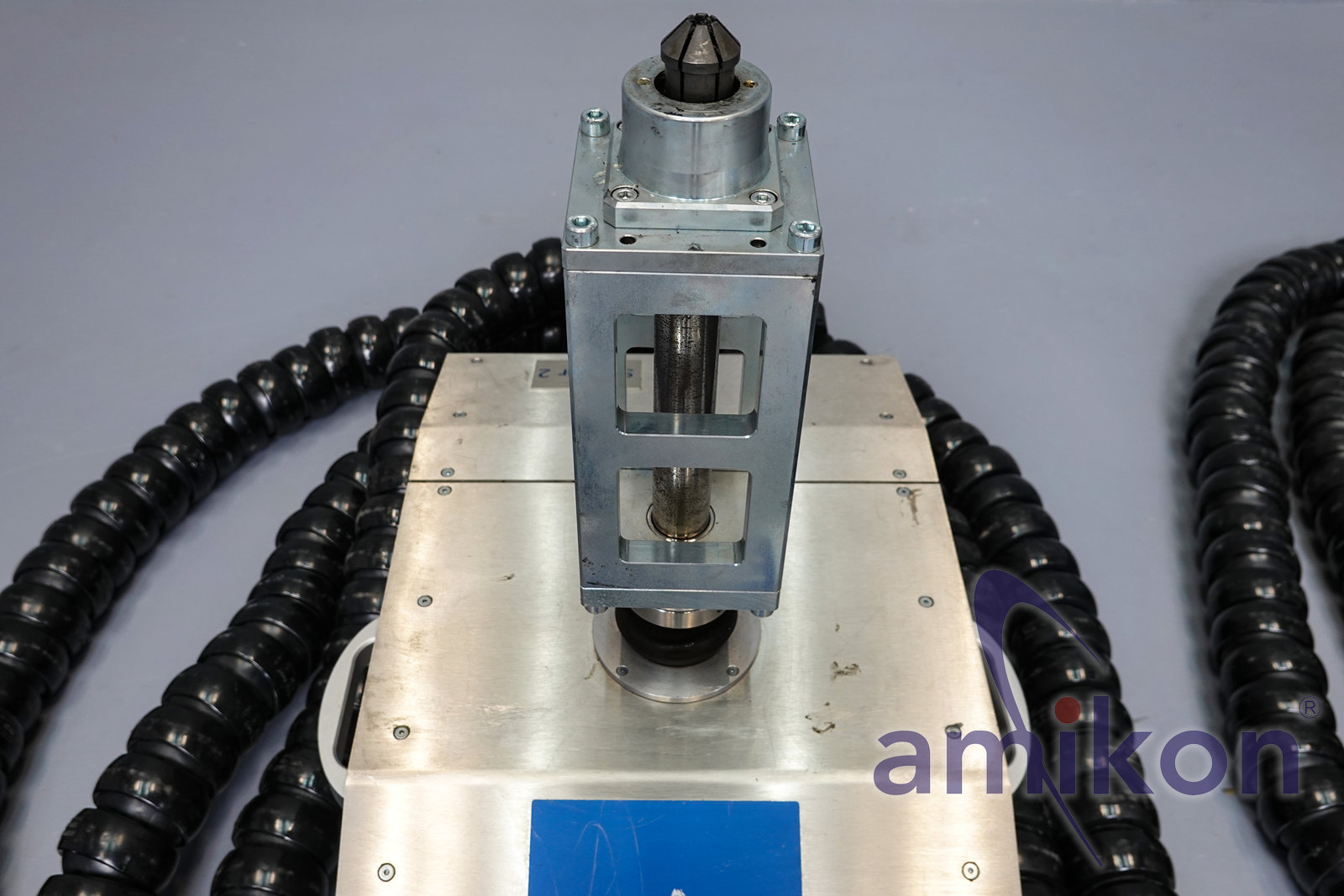

AKE HPS350 High-Power-Shaker
Frequenzbereich: DC bis 3.000 Hz
Hub: ca. 5,5 mm Peak-to-Peak
Statische Kraft: ca. 11 kN
Dynamische Kraft: bis ca. 2,6 kN
Max. Geschwindigkeit: ca. 0,74 m/s
Max. Beschleunigung: bis ca. 22 g
Natürliche Frequenz: ca. 65 Hz

Software / Steuerung

Vibration Research VibrationVIEW Software

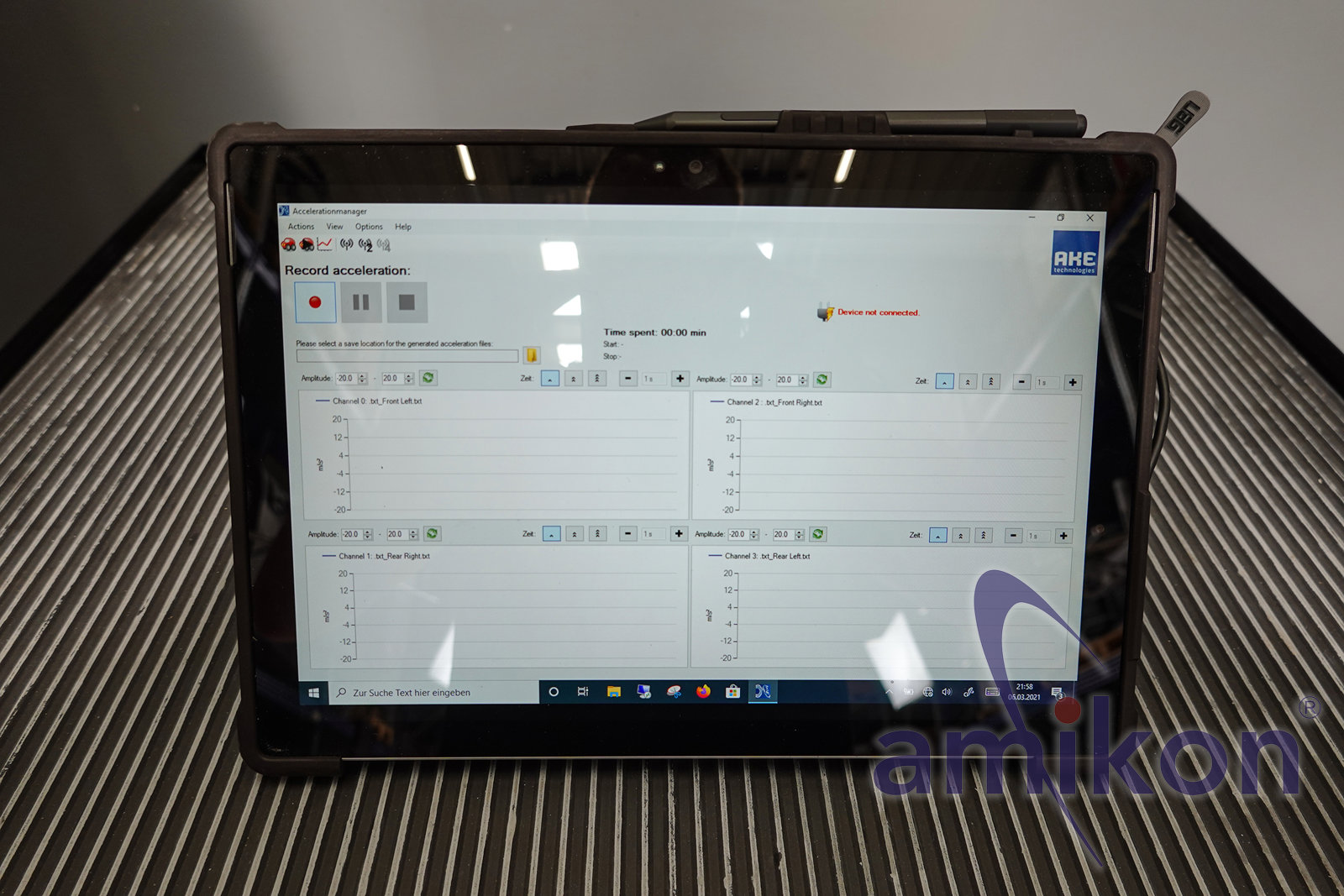

AKE Drive File Manager Software
Bedienrechner / Steuerungssystem
Software- und Dokumentationsdatenträger vorhanden

Erkennbare Funktionen laut Softwareanzeige:
8 Input Channels
Sine bis 4900 Hz
Sine Notching Profiles
Sine Multichannel
Random bis 4900 Hz
Random Notching Profiles
Random Multichannel
Dual Loop Sine Control
Dual Loop Random Control
FDR bis 4900 Hz
Alternate Units

Prüf- und Simulationsmöglichkeiten

NVH-Analysen (Noise, Vibration & Harshness)
Schwingungs- und Resonanzuntersuchungen
Geräuschanalysen
Geräuschlokalisierung und Fehleranalyse
Simulation von Fahrzeugschwingungen und Straßeneinflüssen
Anregung von Karosserie, Fahrwerk und Komponenten
Komponenten- und Baugruppenprüfung
Dauerlauf- und Belastungstests
Entwicklungs- und Validierungsversuche
Forschung und Qualitätssicherung

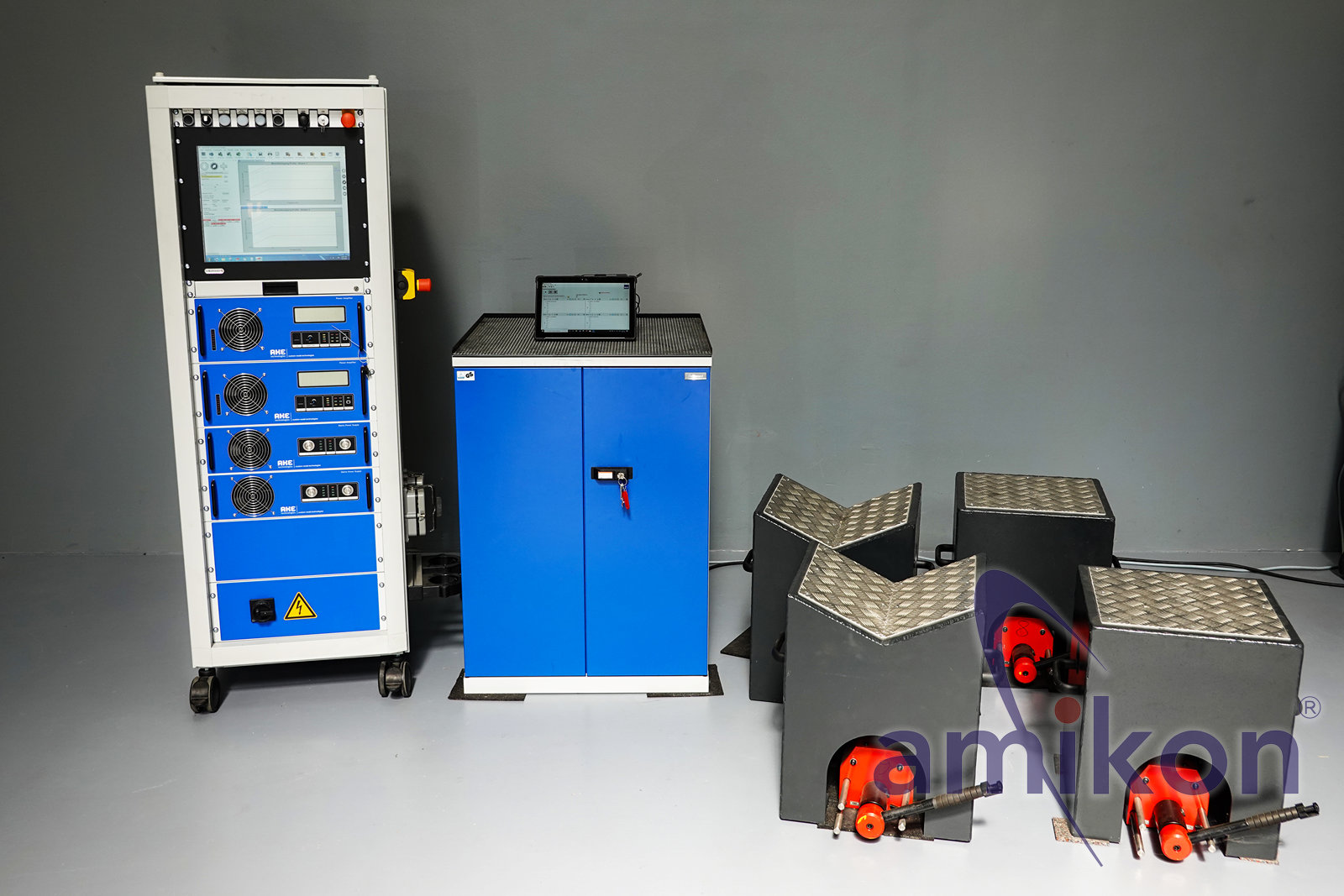

Ausstattung / Komponenten

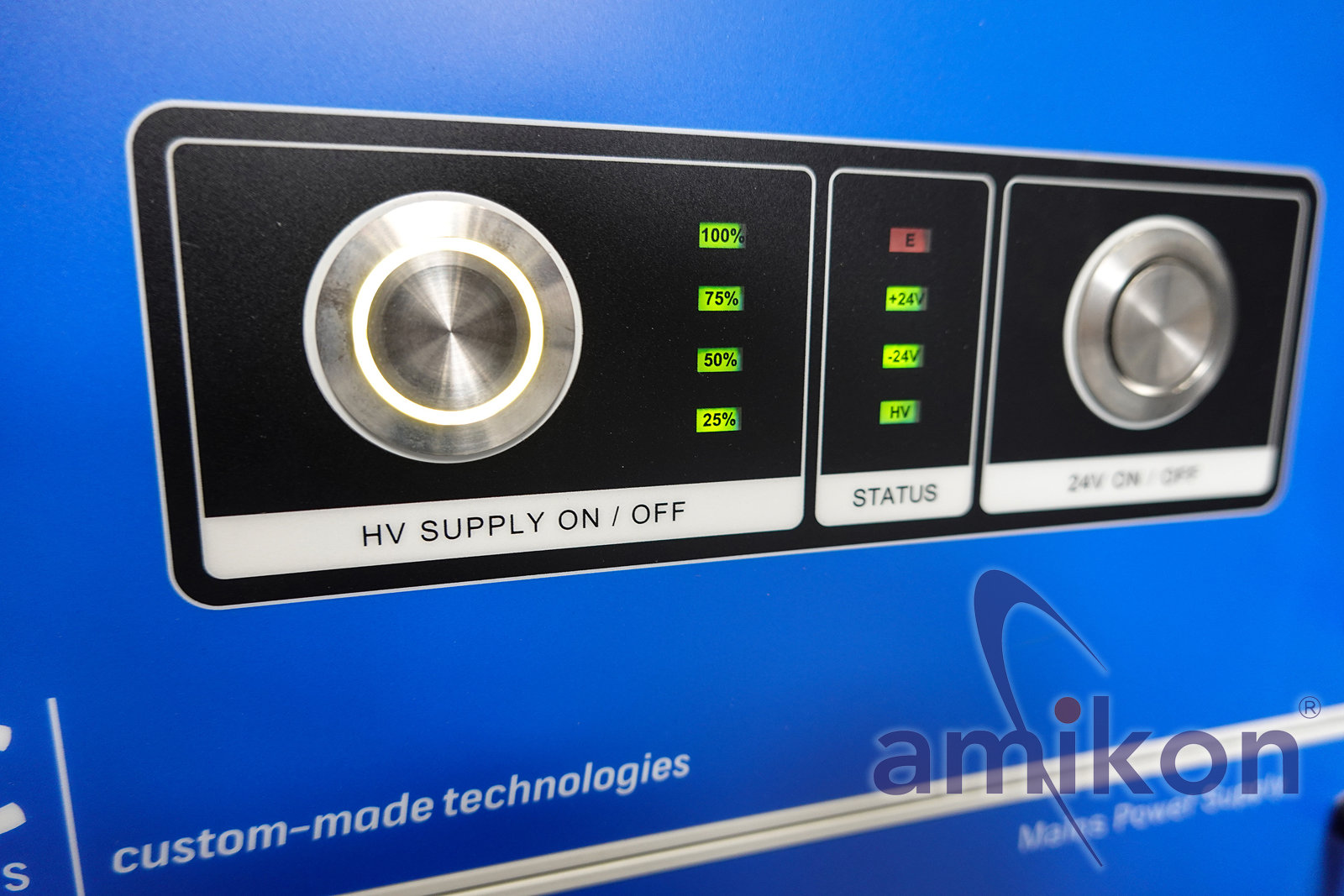

Industrie-Schaltschrank mit Leistungselektronik

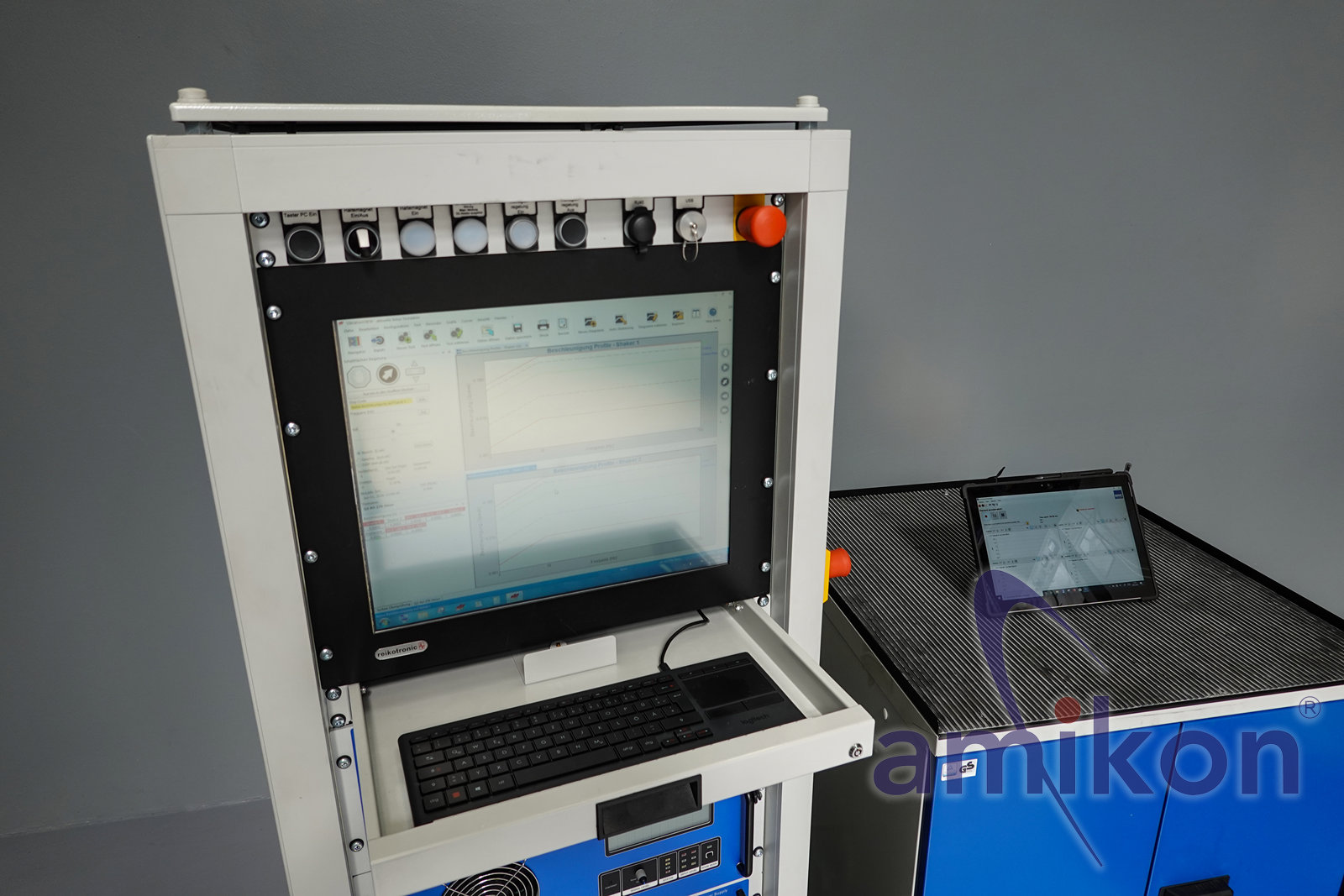

Bedienrechner mit installierter Software

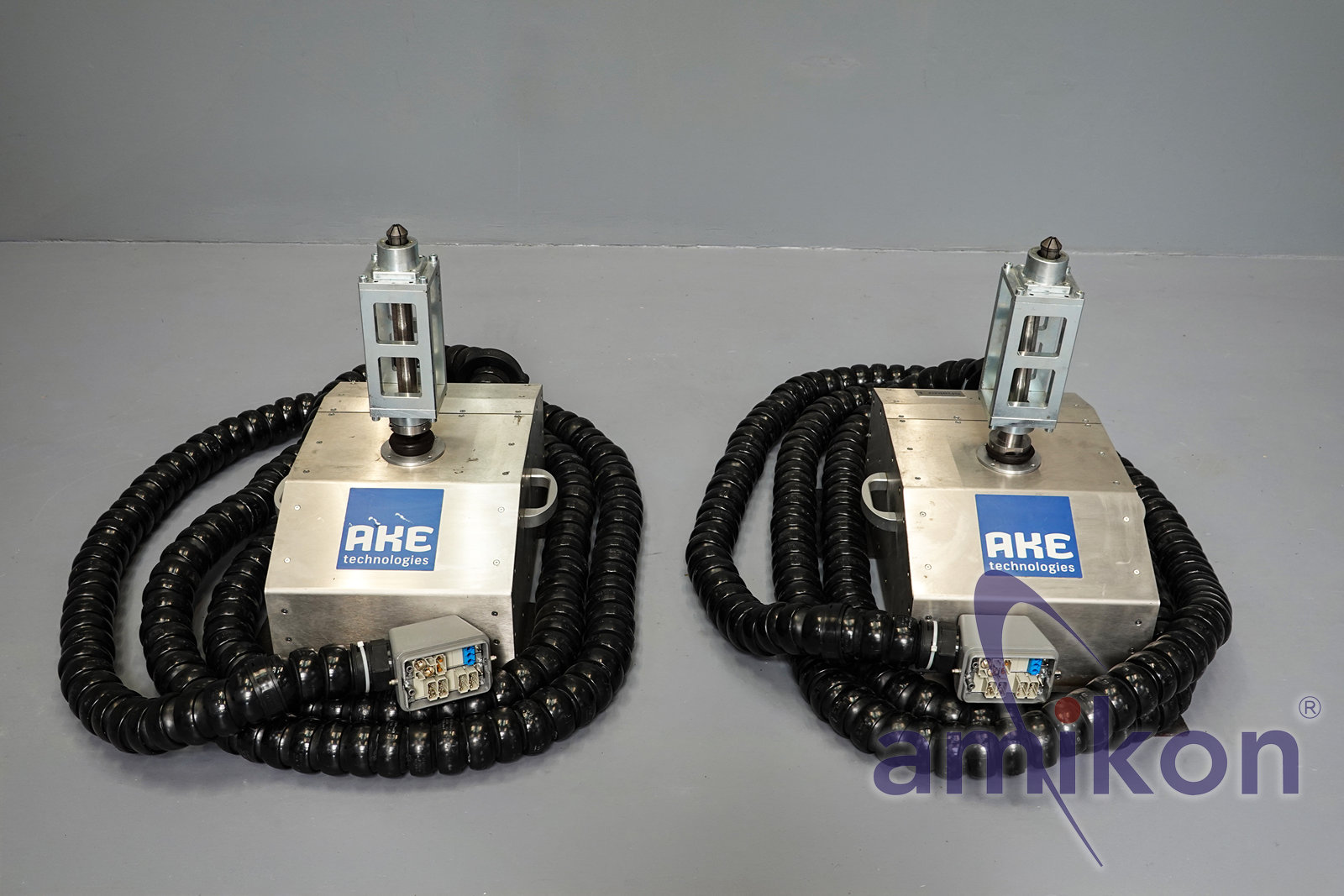

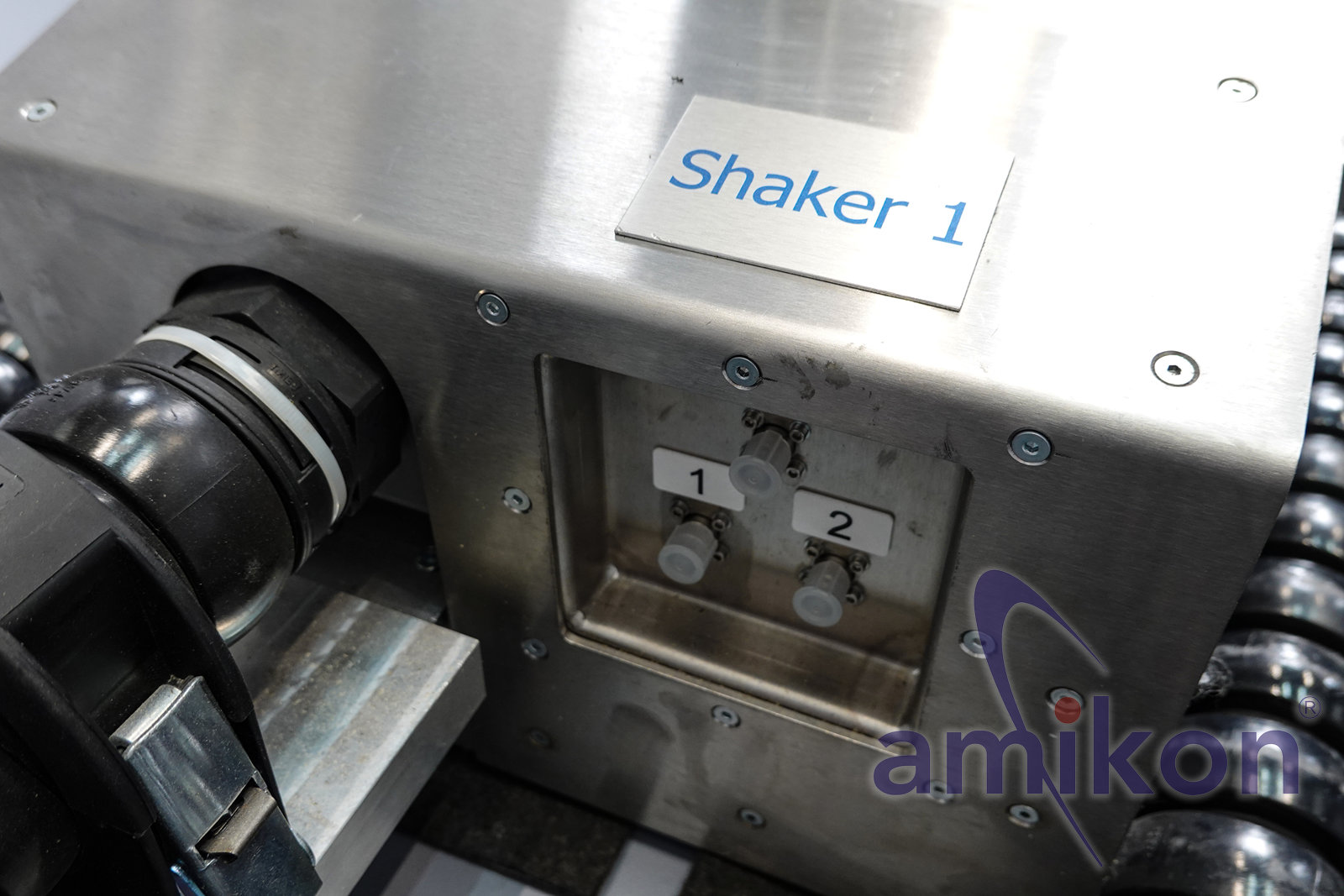

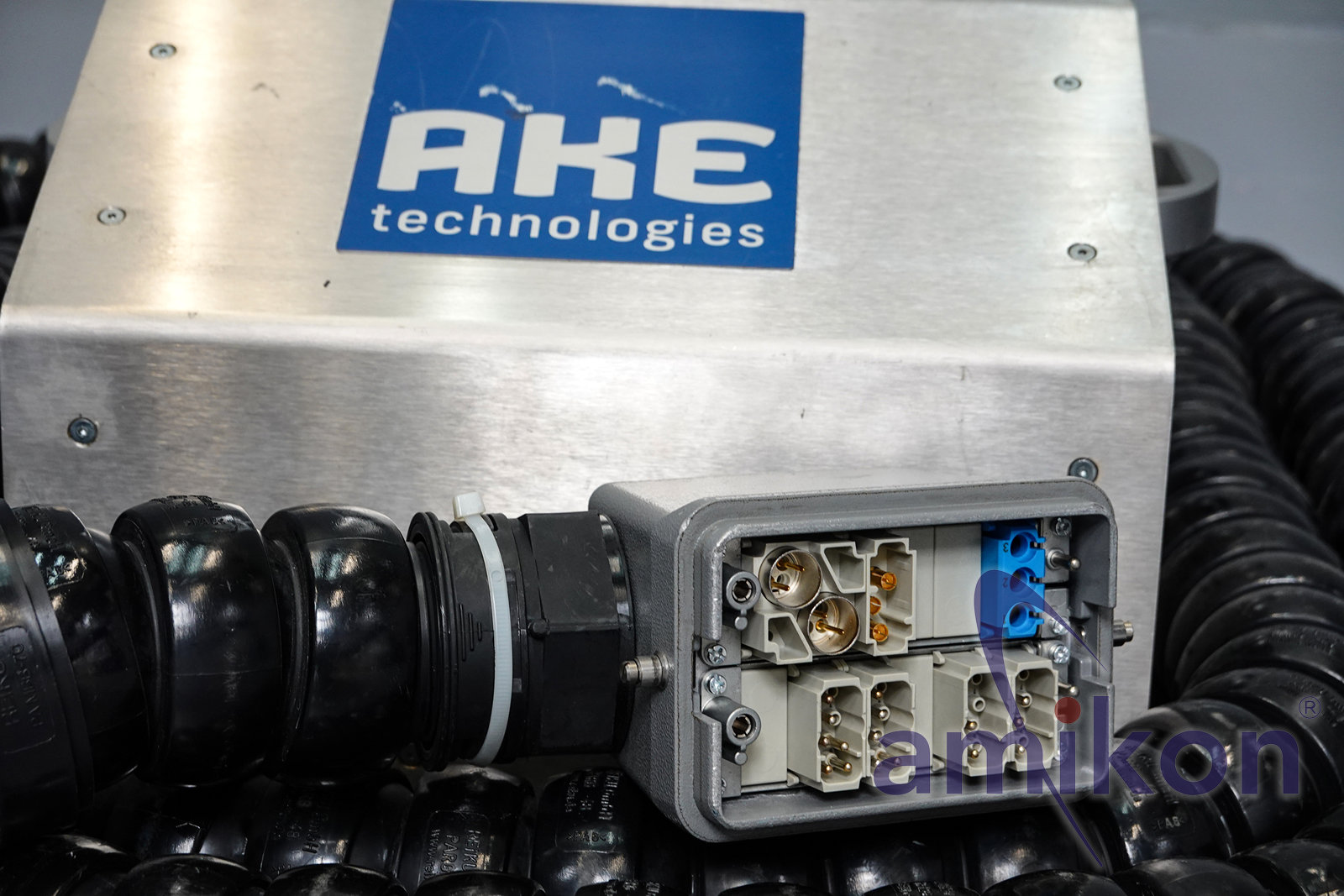

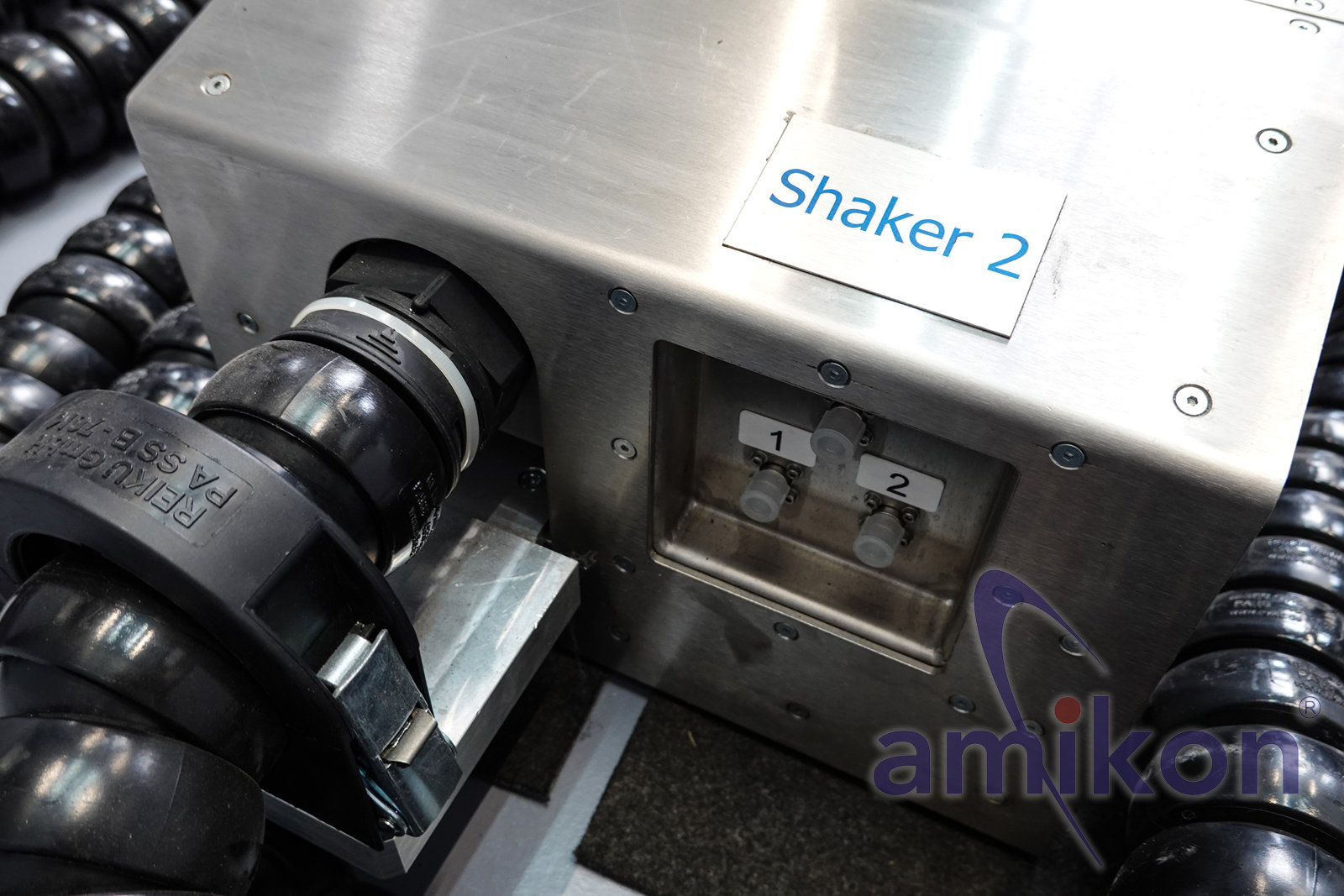

High-Power-Shaker-Einheiten

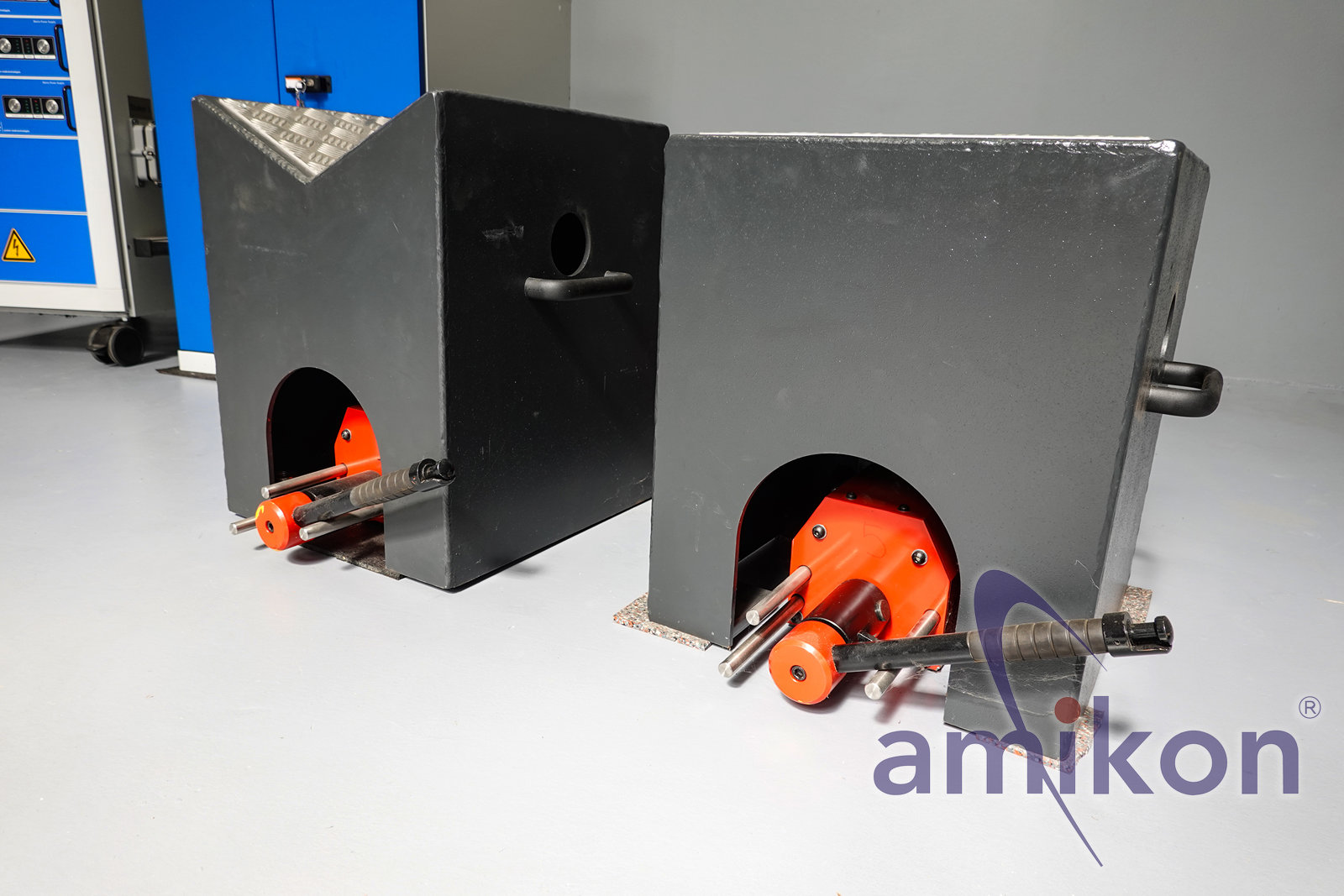

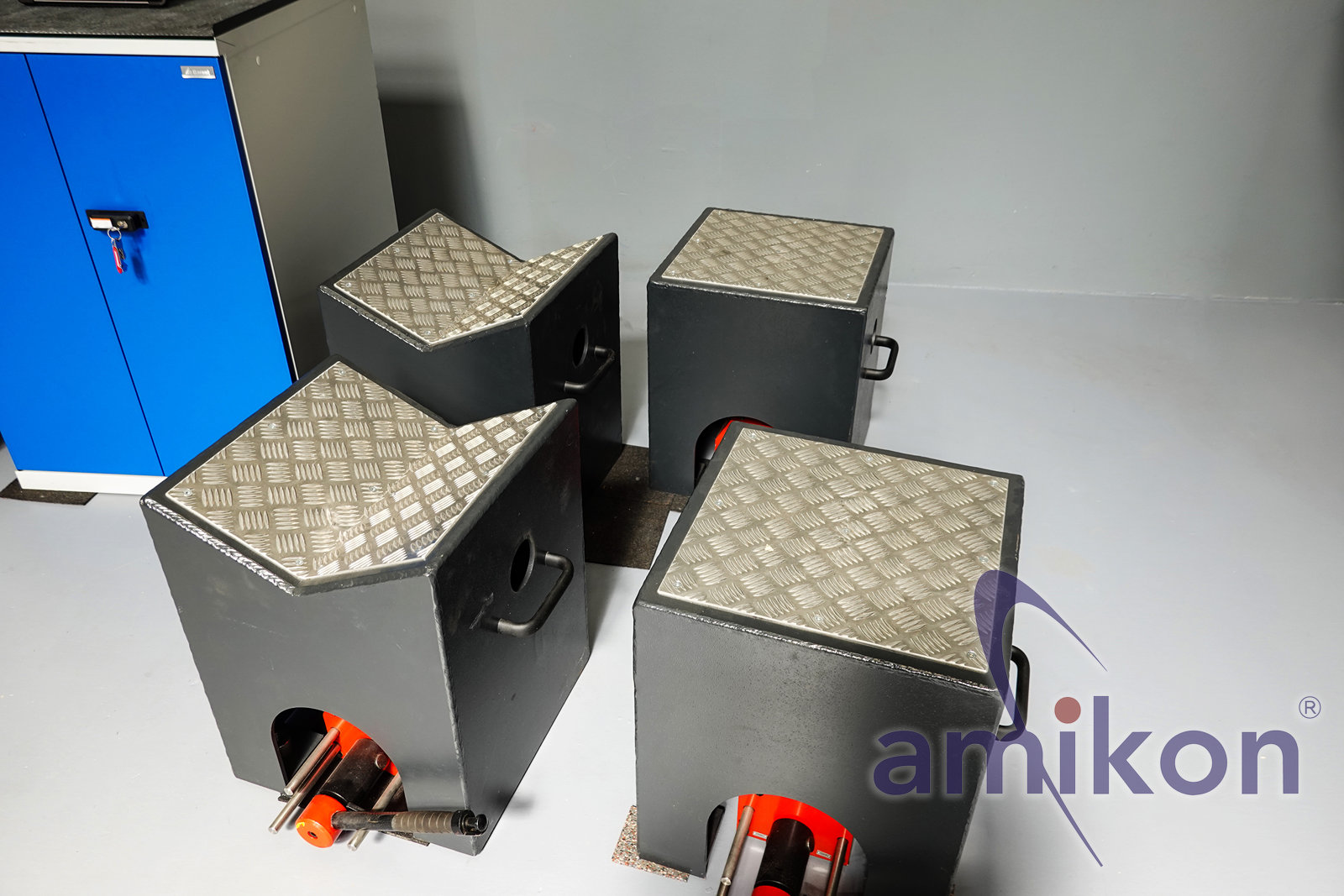

Fahrzeug-Radaufnahmen
Hub- und Positioniereinrichtungen

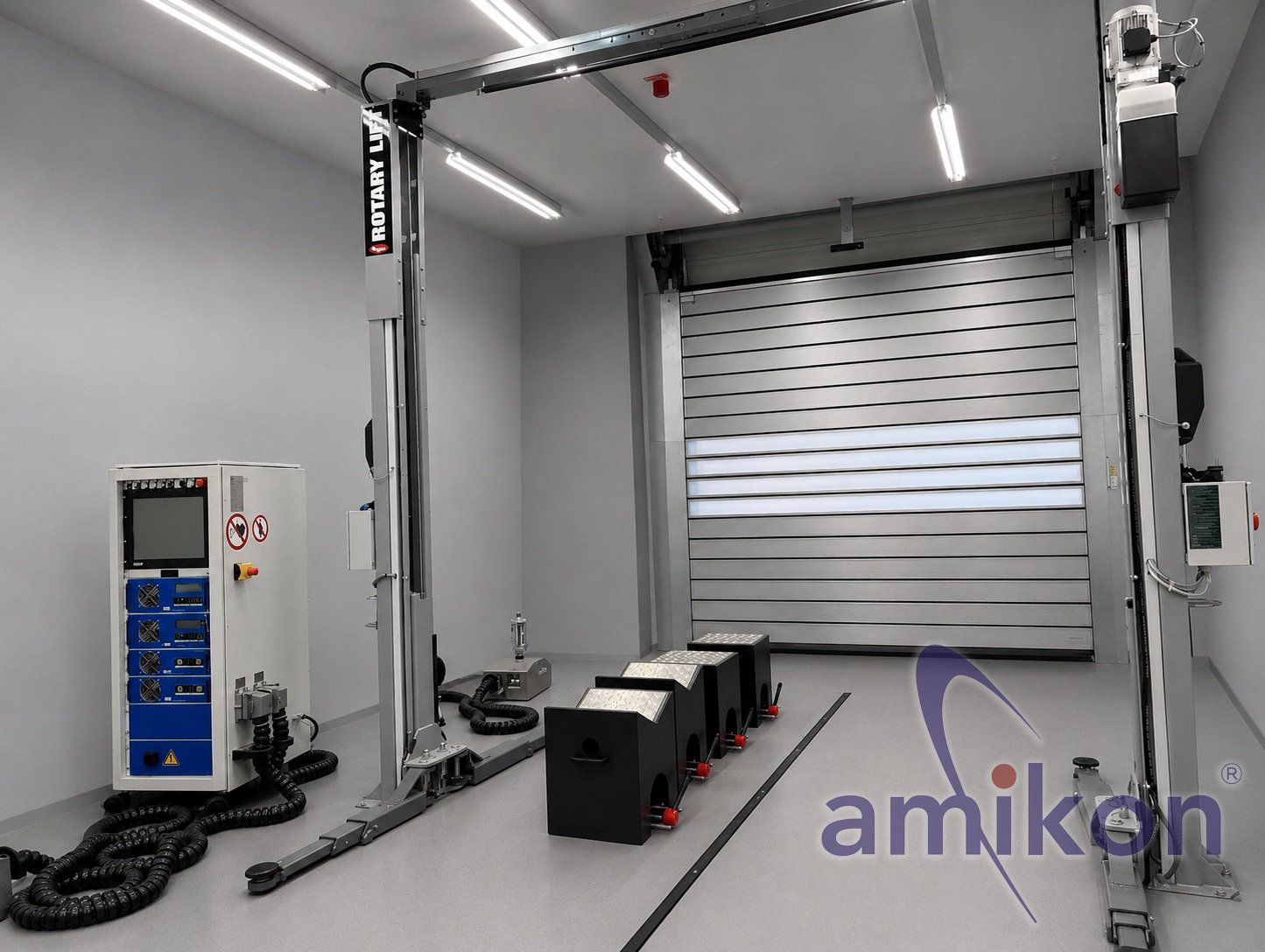

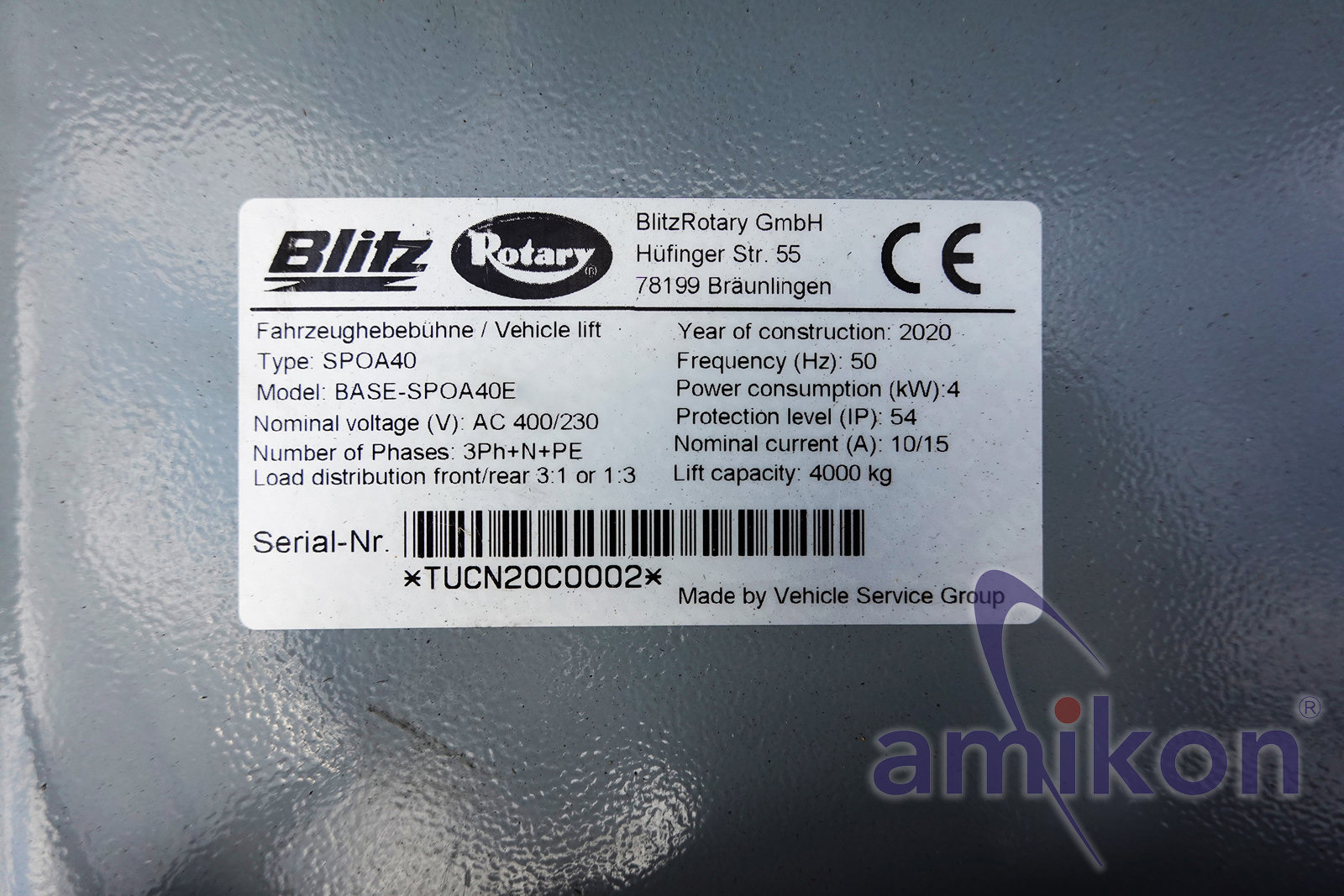

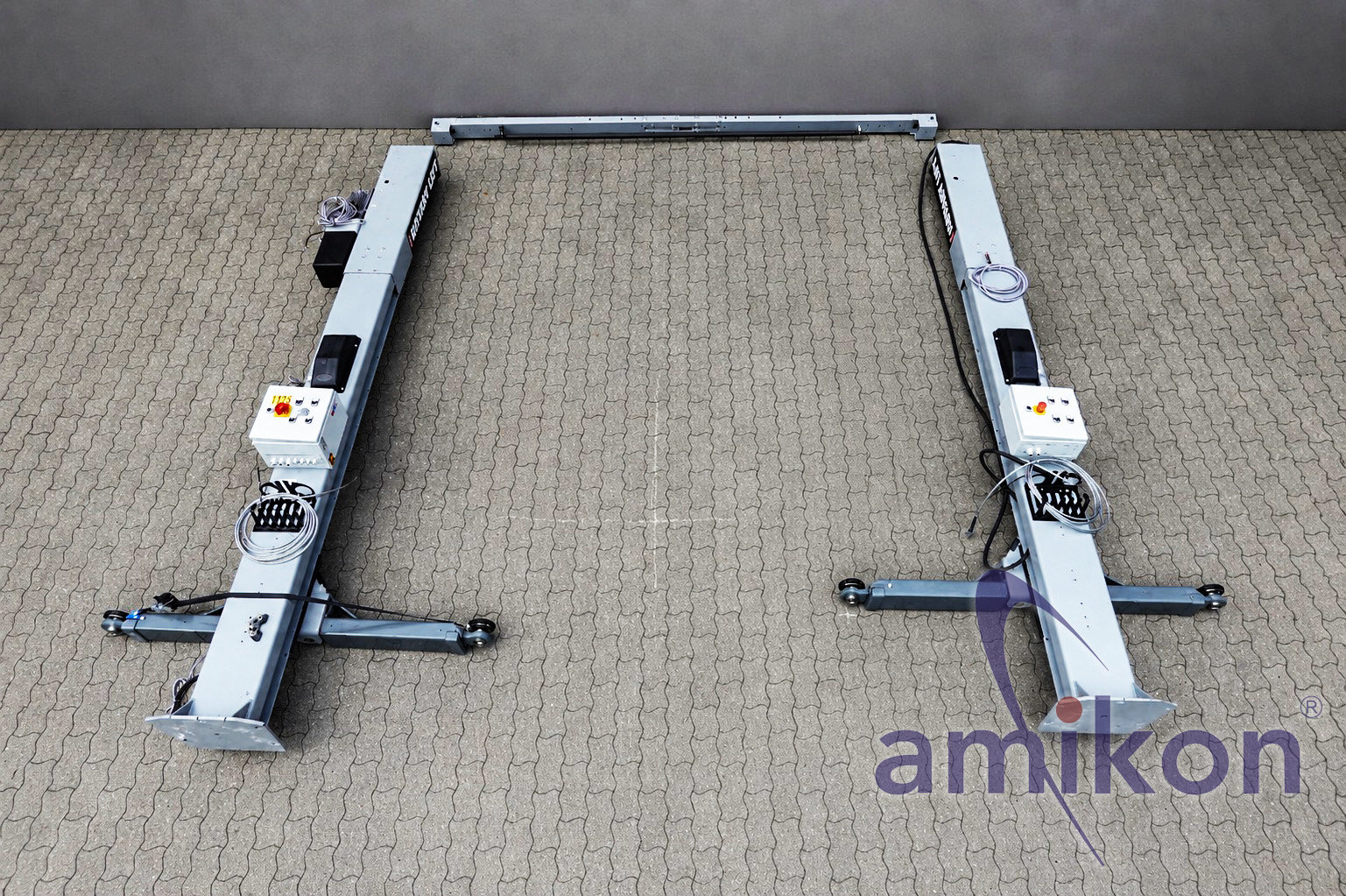

Fahrbare Hebesäulen mit Quertraverse

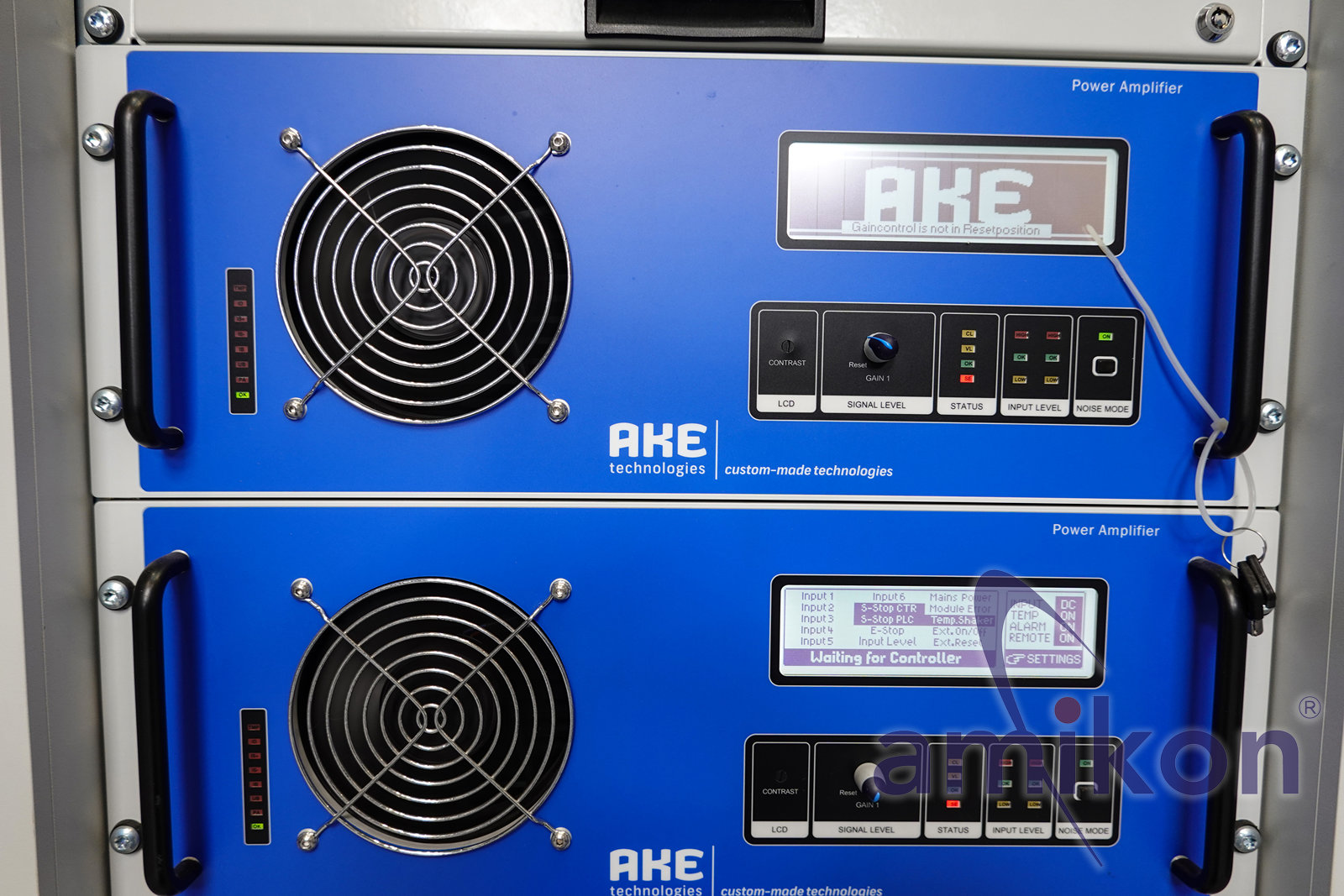

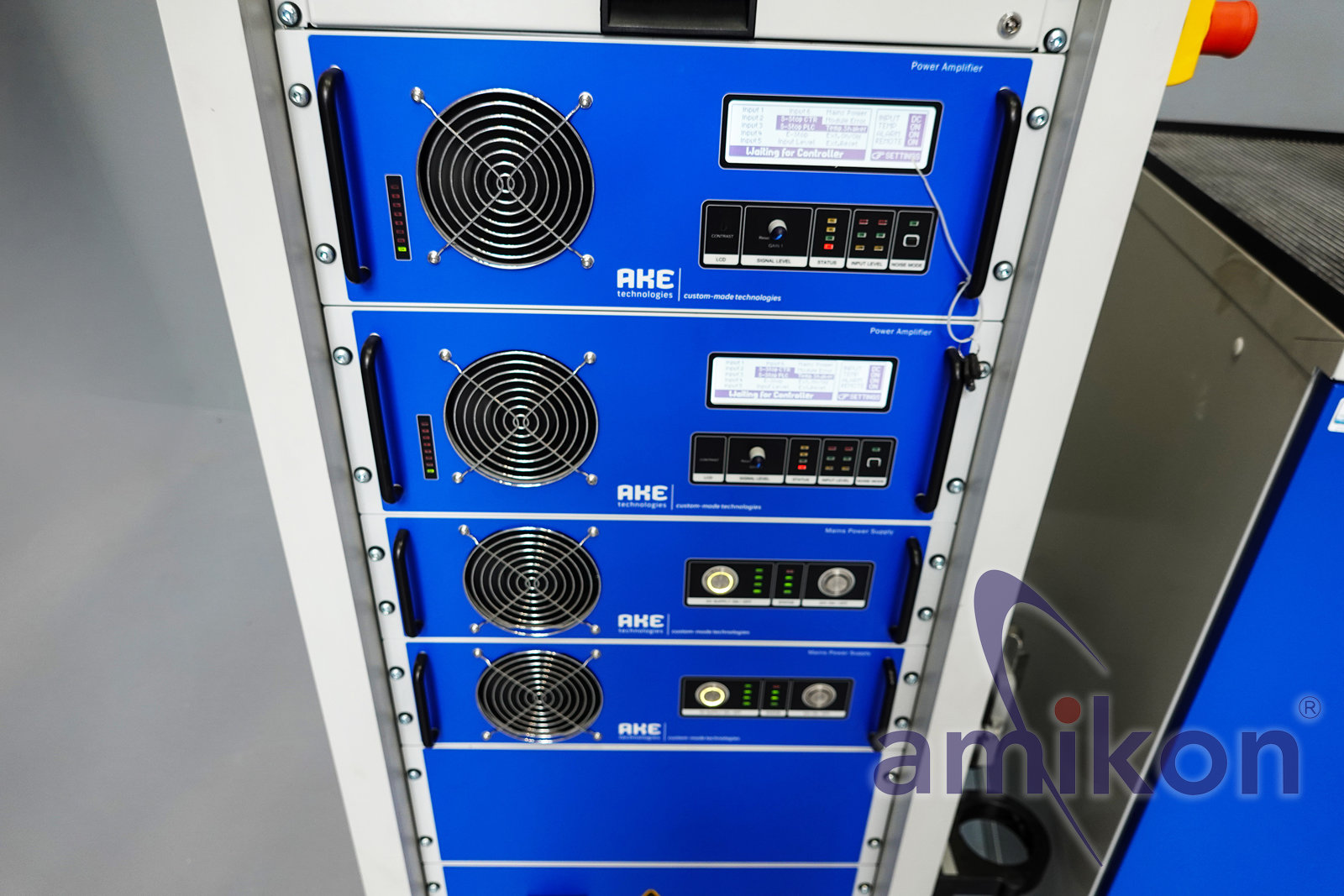

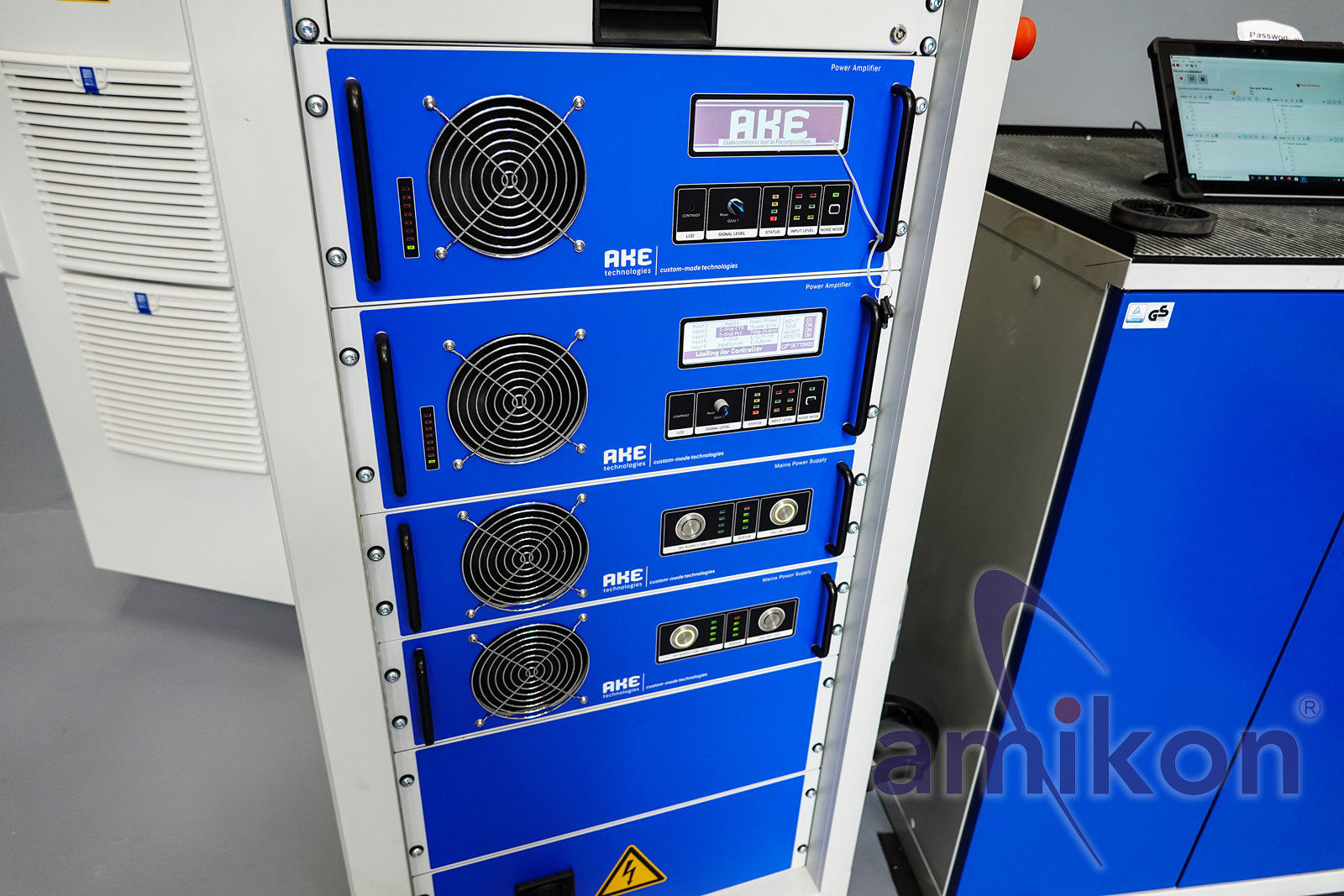

Leistungsverstärker und Netzteile
Mess- und Sensortechnik
Bedien- und Not-Aus-Einheiten

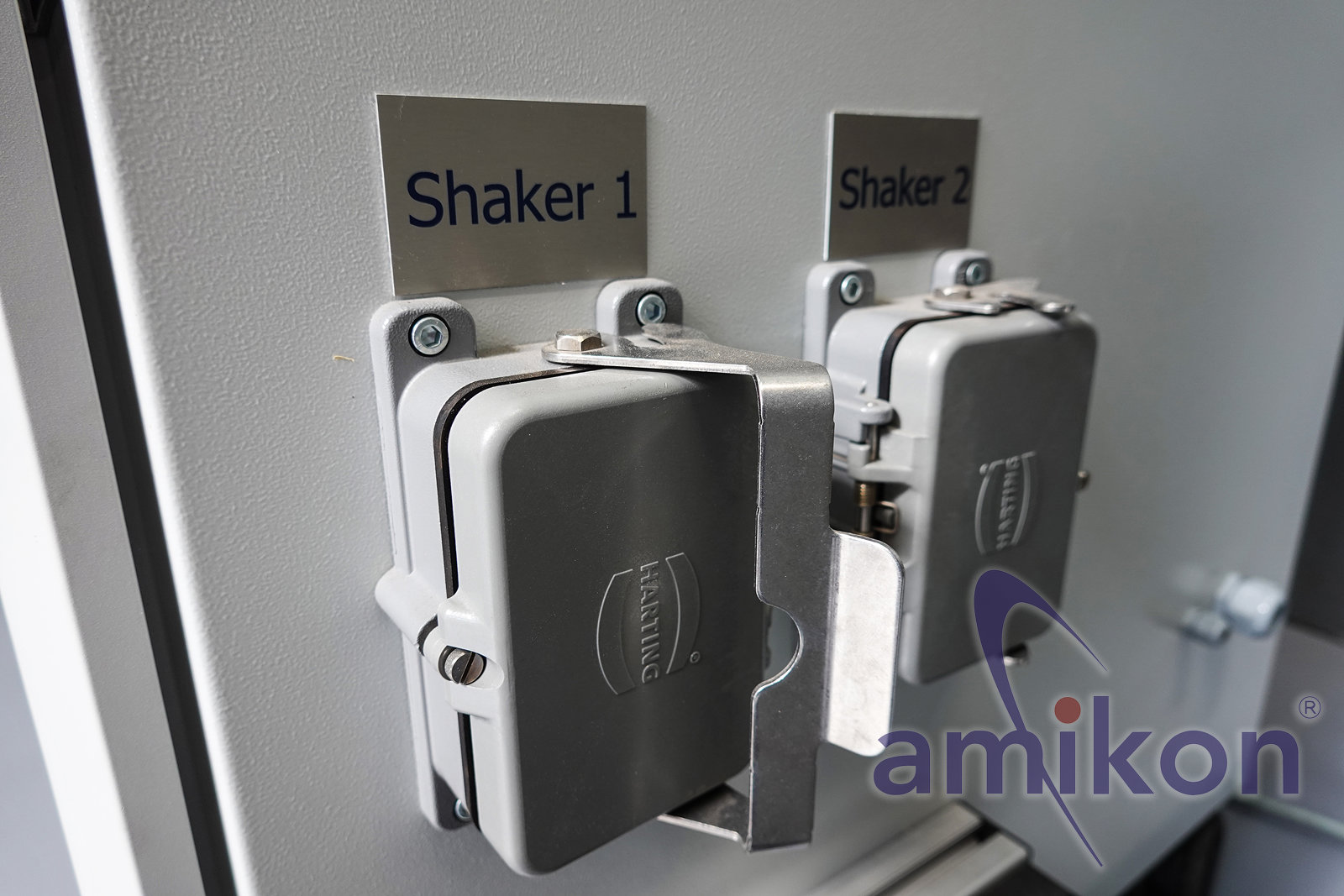

Anschluss- und Verbindungskomponenten

Lieferumfang

AKE Shakersystem for Vehicles
Steuer- und Bedienanlage
Industrie-Schaltschrank
Bedienrechner
Installierte Prüfsoftware
High-Power-Shaker-Einheiten
Fahrzeug-Radaufnahmen
Hub- und Positioniereinrichtungen
Hebesäulen mit Quertraverse

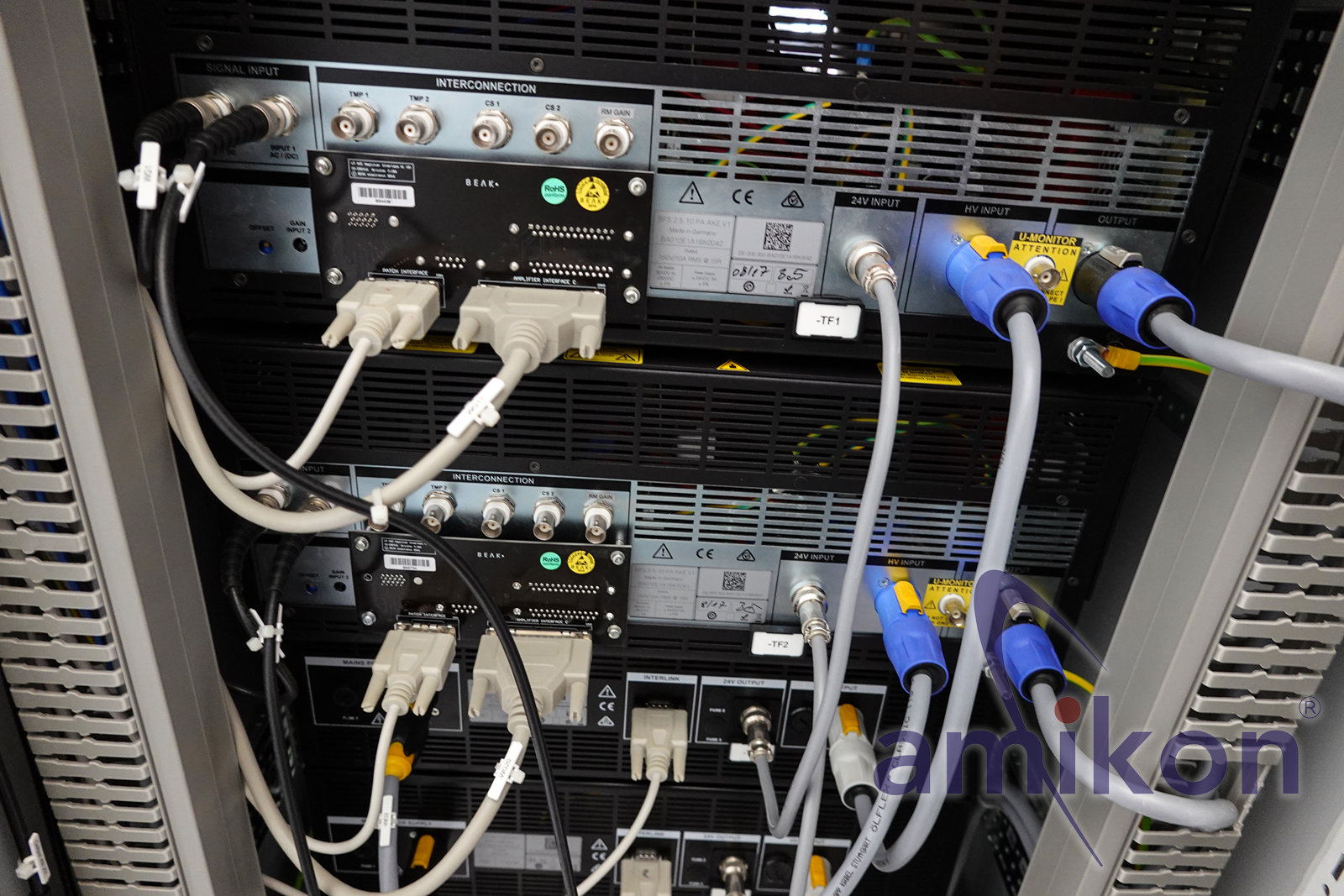

Mess-, Steuer- und Verbindungskabel
Dokumentation und Software-Datenträger

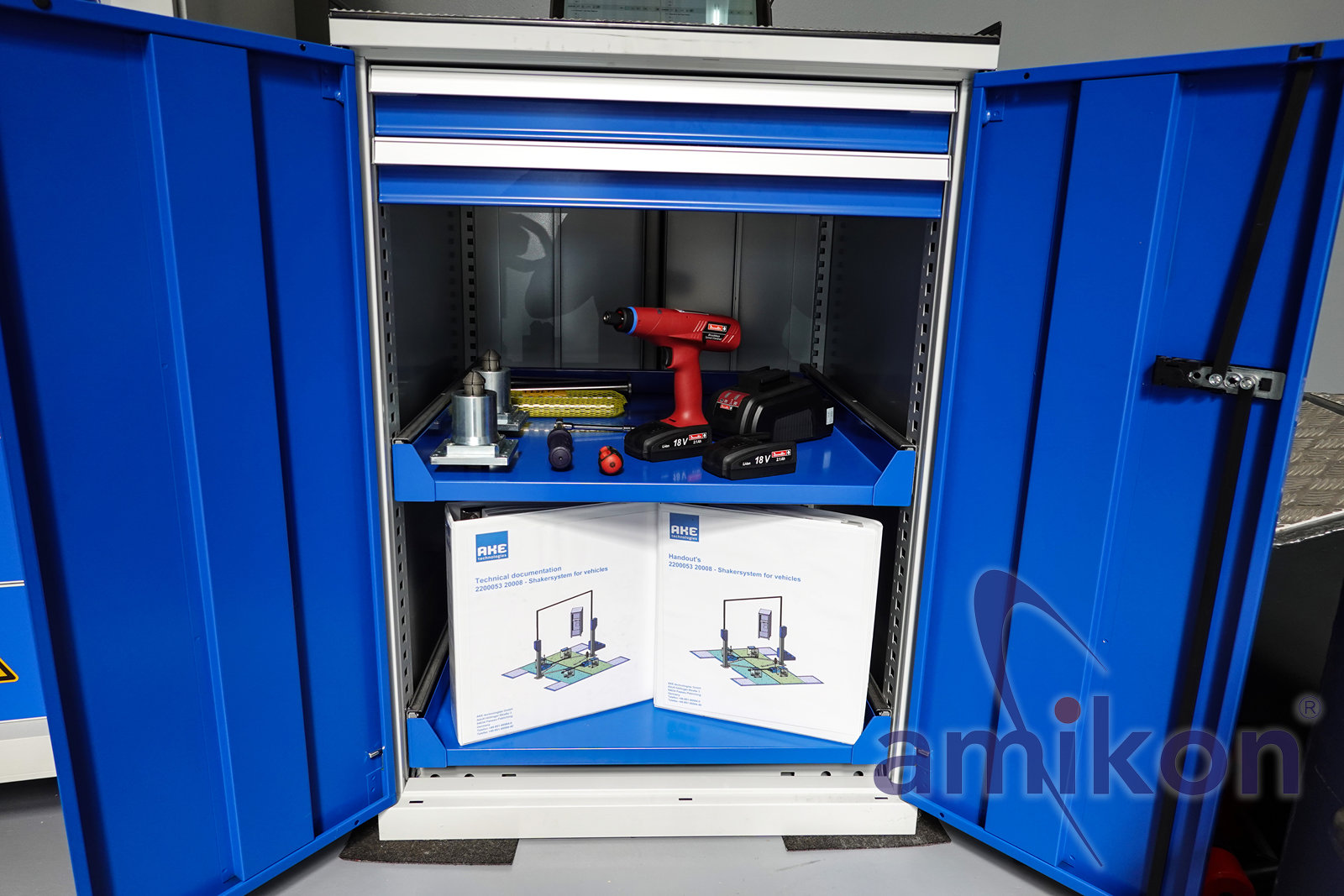

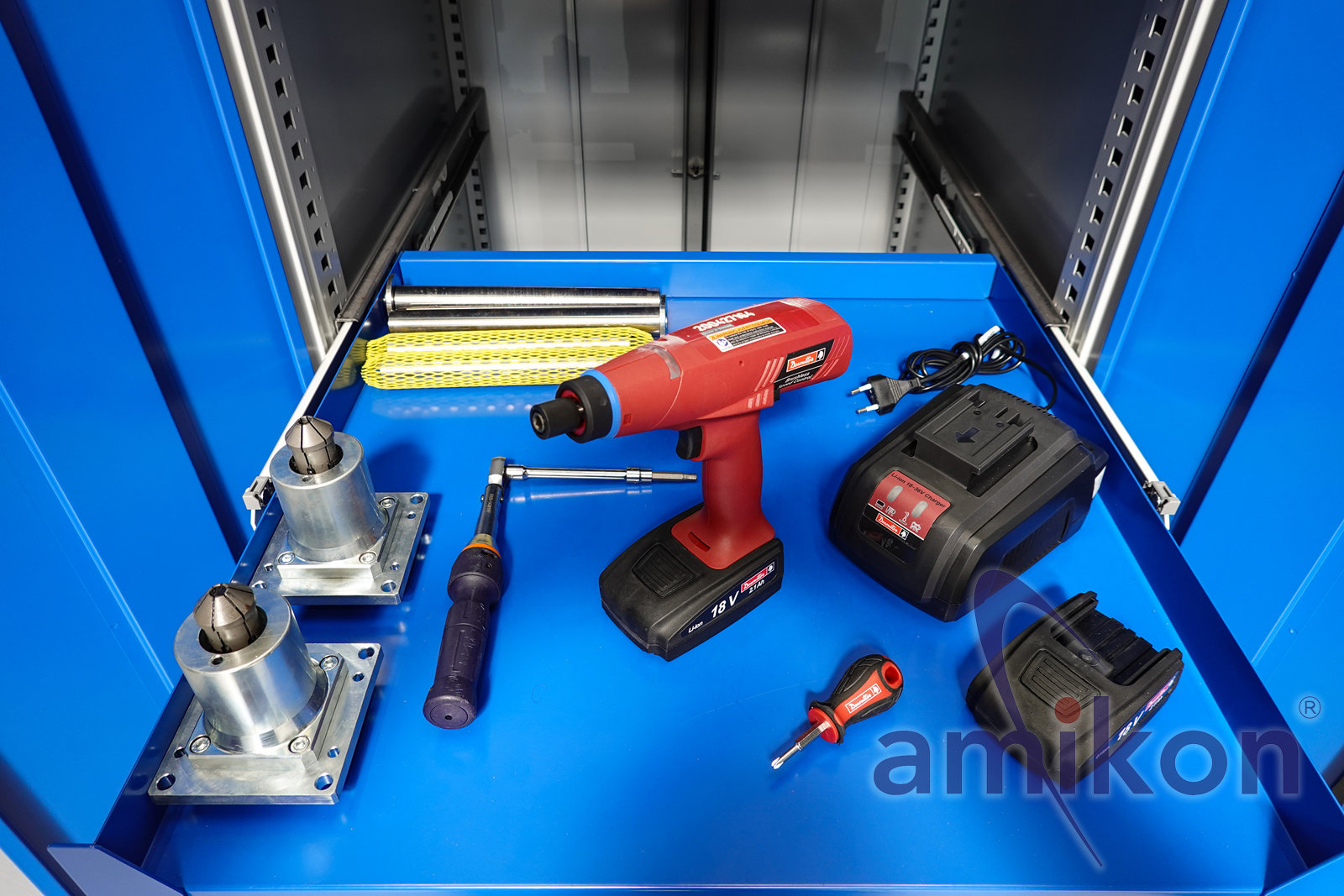

Werkzeug und Zubehör gemäß Bildern

Zustand

Gebrauchtanlage aus industriellem Einsatz.
Die Anlage wurde demontiert und eingelagert.
Optischer Zustand gemäß Bildern.
Lieferumfang wie abgebildet.

Eine vollständige technische Funktionsprüfung
unter Last wurde durch uns nicht durchgeführt.
Besichtigung und Prüfung vor Ort sind nach Absprache möglich und ausdrücklich erwünscht.

Wichtiger Hinweis:
Alle Angaben erfolgen nach bestem Wissen
anhand vorhandener Unterlagen, Softwareanzeigen und Typenschilder.
Abweichungen in technischen Daten sind möglich.

Verladung kann nach Absprache organisiert werden.
Gewerblicher Verkauf ohne Gewährleistung, Garantie oder Rücknahme.
Irrtümer, Änderungen und Zwischenverkauf vorbehalten.

Weitere Fragen beantworten wir gerne telefonisch oder per Nachricht.
